迅维快修—海信液晶电视易发故障检修解析图本文作者：迅维ID（hcrt）液晶电视的故障问题多数都是潜在积少成多的。
所以出现问题必须要看重，下面迅维快修小编详细介绍海信液晶电视易发故障检修解析图。
一、TLM32V66三无亮蓝灯原因：通电后测主板（RSAG7.820.4293）各路供电均正常，但主芯片无温升，测量N21复位输出端电压持续为2V，正常情况下该引脚应在开机瞬间由3.3V变为0V，更换后故障排除。
二、LED50K310X3D开机一段时间后花屏死机原因：本机采用RSAG7.820.4779主板，常见原因是3.3V供电稳压器N105性能不良。
三、TLM32V66A花屏死机或蓝灯亮不开机原因：本机采用RSAG7.820.4204主板，常见原因是1.2V内核供电三端稳压器N6性能不良。
四、LED46K310NX3D三无蓝灯亮或遥控关机后不开机原因：本机采用RSAG7.820.4782电源板，常见原因是PFC电压取样电阻R826 、R827 、R828漏电，取下清洁后重新焊上即可，故障时测PFC电压低于380V。
五、TLM32H78出现横线干扰后花屏死机原因：本机采用RSAG7.820.4293主板，常见原因是FLASHI芯片N14 （MX25L3205）性能不良。
六、TLM26H78不定时死机，遥控及本机按键失效原因：电源转接板RSAG7.820.1855上的5VM供电滤波电容C883（1000RF/16V）性能变差。
七、LED32K10（主板型号RSAG7.820.4705）不定时死机原因：主芯片MST6M182底部接地焊盘接触不良，用热风枪重新加热至焊锡融化即可。
八、TLM4236P电源指示灯忽亮忽暗，不开机故障原因：电源板（型号RSAG7.820.148列5VS供电滤波电容C851（470t.F/16V）性能变差）。
九、TLM32V88PK不定时不开机，电源指示灯亮原因：电源板（RSAG7.820.1666）上VCC反馈电压产生电路中的滤波电容C811、C812容量减小所致，需用47WF/35V电容更换）。
209个海信液晶电视机故障（收集）中国家电维修论坛整理收藏/bbs.php1：TLM3201灯灭不开机实例故障位号：ZE501，占该故障比例40%，故障提供：徐翠波2TLM3201开机蓝屏，遥控按键都失灵实例故障位号：U606(39VF088)，故障提供：张占伟FLASH 数据错，重新升级3TLM3201红灯亮不开机实例故障位号：U606，占该故障比例30%，故障提供：徐翠波4TLM3201花屏实例故障位号：U213\U214，占该故障比例30%，故障提供：徐翠波5TLM3201高清色异实例故障位号：Q201，故障提供：张伟6TLM3201高清无图实例故障位号：Q200，占该故障比例30%，故障提供：张伟7TLM3201高清无图实例故障位号：U208，占该故障比例20%，故障提供：张伟8TLM3201红灯亮不开机实例故障位号：U109，占该故障比例20%，故障提供：张伟用遥控和按键都不开机，拆机后测主板供电：除5V正常外其他电压都没有，说明一直处于待机状态。
测主板上的3.3，2.5，1.8供电，发现U109的输出只有1V,输入5V只有2V,仔细检查后发现是输入脚的铜皮断裂,连接好后试机正常.9TLM3201花屏实例故障位号：RP605\RP606，占该故障比例10%，故障提供：张伟10TLM3201花屏实例故障位号：U200，占该故障比例30%，故障提供：张伟11TLM3201花屏实例故障位号：补焊U603，占该故障比例10%，故障提供：张伟12TLM3201花屏实例故障位号：补焊排阻RP209\RP214，占该故障比例10%，故障提供：张伟13TLM3201开机启动慢实例故障位号：U606重写FLASH，占该故障比例50%，故障提供：张伟14TLM3201控制失灵实例故障位号：U604(24LC64)，占该故障比例50%，故障提供：张伟15TLM3201亮度不记忆实例故障位号：重写U606，占该故障比例90%，故障提供：张伟16TLM3201满屏竖线实例故障位号：U213（DDR），占该故障比例30%，故障提供：张伟17TLM3201三无实例故障位号：NE003，占该故障比例10%，故障提供：亓勇18TLM3201三无实例故障位号：U600（高频头），占该故障比例5%，故障提供：张伟供电对地短路19TLM3201三无实例故障位号：U604，占该故障比例20%，故障提供：张伟20TLM3201三无(1017炸裂)实例故障位号：NE001RE012RE014RE013RE026QE001QE002 VE001RE008RE010，占该故障比例30%，故障提供：张伟该故障在前期生产板号为510A出现NE001炸件是经常损坏的件基本都是这些21TLM3201三无灯亮实例故障位号：NE001，占该故障比例30%，故障提供：亓勇22TLM3201三无灯亮实例故障位号：U603，占该故障比例15%，故障提供：闫海23TLM3201搜台少实例故障位号：D102，占该故障比例60%，故障提供：徐翠波24TLM3201搜台无信号实例故障位号：U600，占该故障比例60%，故障提供：徐翠波25TLM3201图像颜色不正，并带有拖尾实例故障位号：U107(IRF7314)，故障提供：张占伟屏供电控制芯片不良，造成屏供电电压低。
AT=»T=»L_IA.rgCE TRET^AIIRITSIG■信LED39K310X3D型液晶电榥灰屏故障检修□刘祥平—台海信LED39K310X3D型液晶电视，开机 后灰屏，伴音正常。
据客户说，该机在正常收看中光栅突然消失,伴音正常。
上电试机，红色指示灯亮;按一下“开/待机”键,红色待机灯闪烁几下后熄灭，蓝色指示 灯亮，开机音乐声正常，背光亮，灰屏。
拆开检查, 主板（板号为 RSAG7.820.4779/R O H)上 5V和12V供电正常。
主板上D C-D C电路输出的多组 直流电压也都正常，但上屏线插座XP2中无12V 屏供电电压输出。
测上屏电压控制管N112(4805) ①脚12V输入电压端正常，且控制端④脚电压也 正常，但输出端(IMH)脚电压为0V。
按下上屏线再 测，N112仍无12V电压输出，由此判断N112损 坏。
因手头暂无此型号场效应管，所以决定采用应 急方法维修：先焊下集成块N112,然后用一根导线跨接① 脚与(E H D脚的焊盘上。
检查无误后通电试机，图像出现，故障排除。
18匿(上接51页）供给C P U的⑭脚,C P U内部电路计算出实际转 速，与目标转速相比较，如有误差通过改变光耦 可控硅的导通角，从而改变P G电机工作电压，使 实际转速与目标转速相同。
P G电机运行时，不论高速还是低速，电压恒 定为2.5V,即供电电压5V的一半;P G电机停止 运行时，根据内部霍尔元件位置不同，霍尔反馈 插座的信号引脚电压，即C P U的㉞脚电压为5V 或0V。
此为P G电机是否正常工作的判断方法。
2.常见故障及检修C P U判断P G电机停转（无霍尔信号）、堵转 或转速低(霍尔信号数量少）时，则会改变光耦可 控硅导通角，增大P G电机供电电压;如30s内霍 尔信号仍然不正常，则会停止驱动光耦可控硅，进而P G电机停止运行，并报“霍尔信号异常”的故障代码。
光耦可控硅初级发光二极管开路或内部光 源损坏、启动电容无容量或变小、P G电机线圈开 路、P G电机供电插座或霍尔反馈插座接触不良,均会使C P U检测不到正常的霍尔反馈信号，所 以，会报出相同的故障代码。
APPL-IATSICE RELPAIRITSIG本机伴音功放芯片采用LQFP封装的A1)82584D(U39),共48个引脚，如图1所示。
上 电，测得U39⑭、⑮脚的12V供电正常，⑬脚的 3.3V供电也正常。
U39⑲脚为静音控制端,低电平 时静音。
上电，测得⑲脚电压为3.7V,说明伴音功 放未进入静音状态。
测扬声器输出插座C N28的左、右声道输出端电压都为5.9V,正常，说明功放 电路静态工作状态正常。
U39采用I2S音频输入方式，⑮脚为主时钟 M C L K,⑳脚为帧时钟LRCLK，㉑脚为串行时钟 SCLK,㉒脚为串行数据SD1N。
上电，测得这几个 引脚电压均约为1.3V,未见明显异常。
接下来测量 ⑳顾SDA)、⑭脚（SCL)电压，均为0.5V,明显异 常（正常电压约为3V)。
本机主芯片总线外挂元件除U39外，还有 U15 (MSH6110A),USB分配芯片U49 (GL852G),高频头硅调芯片 U905( M XL66L)。
图像正常，说明C P U工作正常，则内核供电芯 片U14、U15也应该没问题;插入U盘，能识别，说明U49也没问题。
对于U39和U905的判断，采用断开的方法：拆下电阻R364、R382,测量主 芯片的总线电压仍为0.5V,说明U905有问题。
上 电，测得U905①脚3.3V供电电压为0V;断电，测 得该脚对地呈现短路状态。
此路供电由低压差供 电块U901(AMS1117L-3.3)提供，如图2所示。
为快速找到故障元件，在U901的3.3V输出端外接 3.3V大功率电源，通电后电路C903冒烟，说明 C903损坏。
拆下C903后再测3.3V端对地不再短 路。
更换C903后，恢复总线电阻，上电试机，故障 排除。
事后又多次遇到几乎相同故障的同型机，部 分机的故障原因是U905损坏，还有几台的故障原因 是13V T U供电滤波电容短路。
这些故障均导致FC 总线负载异常，从而出现无声故障。

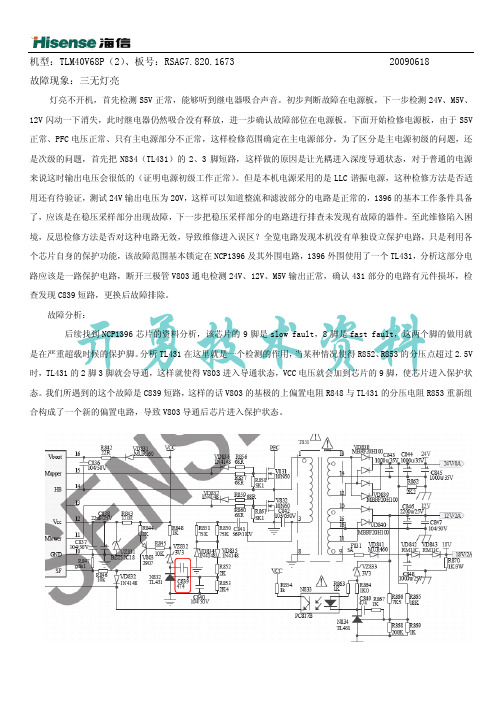

机型：TLM40V68P（2）、板号：RSAG7.820.1673 20090618故障现象：三无灯亮灯亮不开机，首先检测S5V正常，能够听到继电器吸合声音。
初步判断故障在电源板，下一步检测24V、M5V、12V闪动一下消失，此时继电器仍然吸合没有释放，进一步确认故障部位在电源板。
下面开始检修电源板，由于S5V 正常、PFC电压正常、只有主电源部分不正常，这样检修范围确定在主电源部分。
为了区分是主电源初级的问题，还是次级的问题，首先把N834（TL431）的2、3脚短路，这样做的原因是让光耦进入深度导通状态，对于普通的电源来说这时输出电压会很低的（证明电源初级工作正常）。
但是本机电源采用的是LLC谐振电源，这种检修方法是否适用还有待验证，测试24V输出电压为20V，这样可以知道整流和滤波部分的电路是正常的，1396的基本工作条件具备了，应该是在稳压采样部分出现故障，下一步把稳压采样部分的电路进行排查未发现有故障的器件。
至此维修陷入困境，反思检修方法是否对这种电路无效，导致维修进入误区？全览电路发现本机没有单独设立保护电路，只是利用各个芯片自身的保护功能，该故障范围基本锁定在NCP1396及其外围电路，1396外围使用了一个TL431，分析这部分电路应该是一路保护电路，断开三极管V803通电检测24V、12V、M5V输出正常，确认431部分的电路有元件损坏，检查发现C839短路，更换后故障排除。
故障分析：后续找到NCP1396芯片的资料分析，该芯片的9脚是slow fault，8脚是fast fault，这两个脚的做用就是在严重超载时候的保护脚。
分析TL431在这里就是一个检测的作用，当某种情况使得R852、R853的分压点超过2.5V 时，TL431的2脚3脚就会导通，这样就使得V803进入导通状态，VCC电压就会加到芯片的9脚，使芯片进入保护状态。
我们所遇到的这个故障是C839短路，这样的话V803的基极的上偏置电阻R848与TL431的分压电阻R853重新组合构成了一个新的偏置电路，导致V803导通后芯片进入保护状态。
海信电视机故障维修10例例1：TLM1519型机，⽆信号。
开机⽆图像，CGA显⽰正常，⽤户菜单中视频亮度和伴⾳两选项⽆法打开。
分析检修：⾸先，检查主板各路供电电压，未发现异常；检查TV/VGA⾏场同步切换集成电路（N102）、TV/VGA的RGB信号切换集成电路（N104），正常；测量伴⾳板上⾼频头A900(FSTDC-3W2M-5V)的33V供电电压偏低，不到5V；测量其输⼊端排插XP110，发现12V的供电电压不到3V（33V供电电压是由12V升压得来）；测量主板上的开关集成电路N110（IRF7341）输⼊电压正常，但输出电压为3V左右，且⾃⾝对地阻值变⼤。
检查外围器件正常，更换集成电路N110后，故障排除。
维修提⽰：N110(IRF7341)主要起开关作⽤，当该器件性能发⽣变化时，会导致其输出电压的变化，从⽽使伴⾳板上的⾼频头不能正常⼯作⽽引发该故障现象。
平板调谐器受总线控制，若调谐器不⼯作⽆视频信号送⼊中频处理电路，控制系统未得到TV/AV处理电路送出的图像识别信号，将⾃动关闭TV/AV功能，故出现只有VGA功能了。
长虹LS08机芯液晶电视也有此⼯作特点。
看来这是平板电视与普通电视不容的地⽅。
例2：TLM3737型机，开机液晶屏显⽰“⽆效模式”字样，在TV、AV、S―VIDEO状态下均⽆图像，VGA、⾼清信号输⼊显⽰正常。
分析检修：由于模拟信号与数字信号的传输通道不同，因⽽判断故障部位在V-PORT（独⽴的TV/AV处理电路，完成TV/AV视频亮⾊解码及ADC转换）通道上。
该机视频信号处理由N006（VPC3230D）的5V、3.3V（电感L014、L015）供电电压正常；晶振Z002两端电压偏低（正常应在3V左右波动）。
代换Z002(JLAS20K)后，故障排除。
维修提⽰：晶振Z002谐振频率的改变，导致VPC3230D⼯作不正常，引起信号识别错误。
此例与例1有些相似。
例3：HDP3411⾼清机型，伴⾳时有时⽆。
www.jw I 989.c*nA P P L-IA7SICE TREPAITRITSIG關LED50K310X3D型液晶彩电f f亮不m i故障检修□张生定—台海信LED50K310X3D型液晶电视，上电 后蓝灯壳，—次开机无反应。
测量电源板（RSAG7.820.4489R O H)与主板 相连插座XP805中的+5V电压正常，STB端电压 为3.9V,说明主板已经发出开机信号。
XP805中12V输出电压在开机时升到2V后便快速降到 0V,判断电源板工作异常。
测量PFC电压（测试点 为电容C822X824两端）约为400V,主电源芯片 NCP1396⑫脚V C C供电约为17V,均正常。
在路 测量开关电源次级整流二极管，发现16V整流二 极管VD841短路。
拆卸VD841测量，VD841正 常，看来主板上有短路元件。
查看线路走向，发现 此电压供给伴音功放N23(TAS5707),如图1所不。
断开主板上的16V供电线开机，图像正常，没有声音，由此确认伴音功放电路有问题。
为了快速 找到短路元件，笔者将主板上的16V供电线改接 到5V/12A维修电源盒输出端上，上电后电容C344冒烟，判断C344短路。
更换C344并恢复连线后试机，故障排除。
SIVCC-A||+C3114I I10u/25V1I 1+ C344IIC345I I10M/25V丄II C3501 Il00n/50VIIC365Ill00n/50V$§51Il00n/50Va.g p a.a.p a.0N23TAS5707cTCL L39E5090-3D型液晶电视自动總故酸修□刘祥平—台TCLL39E5090-3D型液晶电视，上电 后电源指示灯亮，按下‘‘待机”键，电源指示灯闪烁 几下后熄灭，光栅出现，随即自动关机，电源指示 灯再次点亮,整机处于待机状态。
上电，测电源板上3.3V待机电压正常，按下 “待机”键,24V电压输出也正常，但随即光栅消 失,24V电压降为0V。
液晶电视花屏维修实例图解前⾔：液晶（平板）电视机已经进⼊千家万户，传统CRT已经销声匿迹。
随着技术的⽇新⽉异发展，电视机模块化越来越⾼，⽽液晶显⽰屏作为液晶电视的核⼼部件，也是故障多发地，本⽂主要讲解液晶（平板）电视机各种花屏故障实例图，供⼴⼤⽹友参考对照（仅作维修参考⽤，不能作为维修的唯⼀判断依据）。
图1、海信TLM3201液晶电视机满屏⼲扰线（液晶屏损坏）图2、索尼KDL-46EX700液晶电视图像异常（数据出错，恢复原⼚数据后故障修复）图3、TCL LCD32K73液晶电视有纹理线（液晶屏损坏）图4、三星液晶电视LA37R81BA图像异常，有失焦现象（故障原因：逻辑板损坏，更换逻辑板后故障修复）图5、长虹LT3212液晶电视图象出现严重异常（故障原因：屏参不对，重新调整屏参后⼀切正常）图6、海信TLM22V68液晶电视图象出现倒影（故障原因：液晶屏损坏）图7、三星液晶电视机逻辑板损坏故障图图8、TCL液晶电视对⽐度⾼于45时，图象出现⾊斑（⾊块）情况（故障原因：逻辑板损坏）图9、创维47L20HW液晶电视图像异常（故障原因：屏线接触不良）图10、LG 42LC2R-TH满屏垂直⼲扰（故障原因：DDR与主芯⽚之间排阻脱焊）图11、长虹LT32876液晶电视图像异常（故障原因：屏参错了，原本是三星屏，屏参却是LG 屏）图12、三星PS42S5H液晶屏有格栅类似的图像异常（故障解决⽅法：Y板和两块Y缓冲⼀起更换后正常）图13、TCL L26M61图像拉丝（故障原因：屏线接触不良）图14、长虹PT32600等离⼦电视⾊彩差（故障原因：Y板坏）图15、海信TLM3233N 屏幕左半侧有竖线（故障原因：屏损坏）图16、液晶电视左侧图像异常（故障原因：逻辑板损坏）图17、液晶电视有垂直点状⼲扰，菜单字符缺笔画（故障原因：故障在CPU与DDR之间的数据通信上）图18、LG 32LC45液晶电视图像异常，整体偏蓝⾊（故障原因：逻辑板损坏）图19、海信TLM3201有不规则竖线和横线⼲扰（故障原因：屏坏了）图20、三星液晶电视图象整体偏红⾊（故障原因：逻辑板坏）图21、TCL液晶电视图像有不规则雪花点类似的⼲扰（故障原因：逻辑板损坏）图22、创维等离⼦电视32P95MB图像右侧有竖线（故障原因：屏坏了，与屏相连的COF排线烧断了⼀组）图23、三星LA46A550P1R液晶屏图像异常（故障原因：屏线接触不良）。
W HZ32E35A 熨晶影电常贼障检修□刘新义海信HZ32E35A 型液晶彩电采用压一路经N36(TPS563201)DC-DC 转换后输出RSAG7.820.7800,主板上的供电系统如图1所示。
MSD6A346ATT-8X-XZJ 机芯，其主板型号为上电后，电源电路输出12V 电压，再经N30(TPS563201 JDC-DC 转换后输出 5VS 电压。
N44(AO4459 )及其外置元件组成电子开关电路,如图DDR 供电，供给DDR 芯片及主芯片内部部分DDR 通讯电路；另一路经 N34(TPS563201)DC-DC 转换后输出主芯片工作所需的内核供电电压。
下面介绍几例海信HZ32E35A 型液晶彩电常见故障的检修。
故障现象1：不开机，且无打印信息显 示。
检修思路：首先测量电源电路输出的12V 电压是否正常，如果正常，则测量主板上的DC-DC 及LDO 电路输出电压是否正常，N44⑧脚输出的5V 电压是否正常(注意：开机瞬间CPU2所示。
N44②C6047n 16V有个自检的过程，N44⑧脚输出5V 电压，然后快 速降为0V )o 如果上述电压正常，则代换写有同型机数据的EMMC 芯片，如无效再代换CPUo实例1： 一台HZ32E35A 型机，不开机，其开机打印信息如下：UART_I15200N44④脚电压在开机状态时为IV,待机时为5.27Vo 由于本机每次交流开机后默认为待机状态,但机器在开机后会自检,所以每次开机后N44 ④脚电压都会从IV 跳变到5.2Vo 如果N44开路损坏，无开机打印信息显示。
实修中为快速判断N44是否损坏，在排除N44⑧脚输出无明显短路的情况下，先直接短接N44的①脚、⑧脚，然后开 机观察开机打印信息,如果打印信息正常,则可判 断N44工作异常。
5VS 电压同时送给LDO 电路N11、N21和AC_ONMIU1_DQS-OK BISTO-FAIL检修：从开机打印信息看,CPU 、EMMC 已工 作,但 DDR (型号：H5TQ4G63CFR-RDC ，位号：N60 )没有正常工作。
w w w .j w 1 989.c nTR ET=»A ITR irslG 康佳LED32F3200E型液晶彩电不m故鼸修—台康佳LED32F3200E型液晶彩电，用户 称，该机有时能开机,有时不开机。
上电试机，不开机，电源指示灯也不亮。
拆机 检查，测得电解电容C901两端电压约为335V,但 12V输出电压只有1.6V。
检查12V电压滤波电 容，均正常。
难道稳压环路有问题？代换三端精密 稳压器TL431后试机，故障依旧。
为方便测量，在12V输出端接上直流电压□黄宏章表，通电后发现该电压升到约10V后开始下降，最 后降到1.6V并波动；拔下电源插头，电压表指针 指向12V,并保持一段时间后下降至0V。
根据经 验，此现象表明电源芯片进入了市电过压保护状 态。
为证实此判断，用调压器将该彩电的供电调为 AC180V,通电试机，12V电压正常且稳定（见图1)。
实测本地市电约AC240V,在正常范围内，看 来问题在市电电压取样电路中，如图2所示。
+300V电压经电阻RW901 ~R W904与 R W906分压后，加到电源芯片FAN6755 (NW907 )①脚，检测上述分压电阻，发现RW904阻值已降至200k fl,且不稳定，更换R W904后试 机，故障排除。
纽画①海信LED32N2000型液晶电榥三无不讲H故随修—台海信LED 32N2000型液晶电视,上电后 待机灯(红灯)不亮，不开机。
拆机，目测三合一主板（板号：TP.VST69T. PB711)上无明显损坏的元件。
在路测量保险丝 FB1(3.15A/250V)、主滤波电容 EB1(68|x F/450V)充放电、开关管Q B101(TK5P65W)及输出电压 (12V和20V)、整流二极管DB101 (M B R D10150C T)、D B102 (H B R10150S),均正 常；上电，测得EB1两脚300V电压正常，但输出□刘祥平电压均为0V。
海信液晶电视故障维修实例1、机型：TLM4237故障现象：不定时无图有音检修过程：由于此故障现象为不定时显现--无图有音，第一用万用表测量电源板的电压检测点，例如：+5V、+12V，+24V。
当测量到背光电源电压+24V 时，显现电压不稳固现象，反复试验了几次，有时开机能启动（屏亮），有时又不能启动。
将背光电源板的插子拔掉，看是否负载电路存在问题，接着再测量+24V 端，现在电压仍旧不稳固，由此可判定故障在电源板上。
开机测量B+PFC 电压为380V 左右，正常；测量+24V 电压时，表现为18～24V 不稳固，明显不正常。
测量电源厚膜集成电路NE003（STR-6769）的＃4 脚（启动供电脚），电压正常应为16～18V，显现故障时，此脚电压在10～16V 之间摆动几次后，就变为10V左右，+24V 表现为抖动。
最后通过一番检测，查得故障缘故为：吸取电路的电容容量减小，使得+24V 开机显现不稳固现象，更换电容CE023（6800P/2KV）后，故障排除。
（见下图）2、机型：TF2919H故障现象：不定时黑屏检修过程：依照故障现象已检查并替代过集成电路N201（TMPA8859-5）和高频头A101（TDQ-3H3—HS—1），开机试机将黑背景关掉，故障显现时为暗淡的雪花，有断续的声音，怀疑存在虚焊的地点。
打开机壳，故障显现时用手按动大板故障即可复原，看来大板确实存在虚焊的地点，找来台灯，将线路板照了遍也没有发觉虚焊、板断的地点，右手按压大板的任何位置故障都有变化。
静下心来认真分析，故障为暗淡的雪花有伴音，有暗淡的雪花应该为中放电路部分的问题，而有伴音的话看起来又说明中放电路是正常的。
认真检查，发觉当按到电容C811 的负端时，屏幕的雪花明显变亮，看来问题就在此处。
认真观看，C811 的正极元件腿全然就没有穿过线路板，应该确实是假焊。
为了证实问题，用电容跨在C811 处，电视机即复原正常，证实了我的方法。
将该电容重新处理了一下，电视机复原正常。
分析C811 是TV—VIDEO 信号去TC4053（AV/TV）切换集成块的耦合电容，按说那个电容虚焊的话，应该显现纯黑屏的故障，而不是暗淡的雪花。
分析认为，是C811 电容虚焊引入了干扰信号所致。
3、机型：TLM46V69P故障现象：三无，灯亮检修过程：开机三无、灯亮，第一对机器进行升级处理，升级后故障现象仍旧。
开壳测量各点电压，发觉集成电路U5（AMS1117-3.3）电压不正常，仅为1.3V，正常电压应为3.3V。
测量输入端电压5Vstb 正常，试代换集成电路U5 后，故障排除。
分析此故障可能是电压的专门导致，也可能是元器件本身质量问题造成的。
4、机型：TLM5229P故障现象：AV/TV 无信号检修过程：开机发觉AV 无图像，屏幕上显现专门的警示符号，怀疑是软件问题，试代换U600（24LC64）储备器后，AV 图像正常，但TV 信号不正常。
对机器进行升级操作后，故障未排除。
查阅图纸，发觉AV、TV 通过集成电路U302 处理后，进入BGA封装的主芯片，试代换集成电路U302（MAX4550）后，故障排除。
分析此故障可能是由于集成电路U302 损坏，引起U600 储备器数据纷乱，造成AV 显现无图像故障。
5、机型：TLM3737D故障现象：花屏检修过程：服务商送修一块TLM3737D 主板，主板板号为RSAG7.820.888，故障现象是花屏，满屏绿色马赛克方格闪动，字符也一样。
依照故障现象分析，此故障应属于DDR 动态储备器部位的故障，DDR 动态储备器要紧功能是用来储备和读取图像数字信号，为主芯片提供一个图像数据运算的空间。
此机型采纳了一块128M 的动态储备器，型号为HY5DU281622ETP，服务商更换了一块，故障现象仍旧。
查看电路图，DDR 动态储备器芯片除了2.5V 供电和地线，其余几乎全部与主芯片连接，一共有8 路供电，9 路地线，DATA 信息数据线有16 根，通过四个100Ω 的排阻和主芯片连接，ADDR 地址数据线12 根直截了当连接到主芯片。
时钟信号＃44 脚、＃45 脚、＃46 脚通过3 个10Ω 电阻连接到主芯片，＃21 脚WE 读写操纵直截了当连接到主芯片，＃22脚为CAS 列地址选通信号和＃23 脚RAS 行地址选通信号都直截了当连接到主芯片，＃16 脚、＃20 脚、＃47 脚、＃51 脚QDM 信号和QDS 信号输入/输出操纵直截了当和主芯片连接。
通过检查，发觉此现象为线路过孔短路缘故。
分析此线路板的布线情形比较复杂，线路板的过孔连接较多，易显现过孔连接线断路现象，有一处过孔断线，就会造成花屏现象，检测时应把握一定的诀窍。
先将集成电路U9 拆下来，将线路板清洗洁净，然后用万用表检查对地电阻，通过检查对地电阻值的方法，能够专门方便地检查出断路部位。
16根ADDR 地址数据线对地电阻值应该一样，12 根DATA 信息数据线对地电阻值应该一样，其余的引脚线路也是通过测量对地电阻的方法检查出断路部位。
检查出故障部位后，线路过孔的连接也是一个专门关键、复杂和细致的工艺。
第一要将断孔部位的线路清理洁净，将过孔用针挑开后，用细铜线将两边的线路连接起来，确保连接牢靠。
6、机型：TLM4077故障现象：三无检修过程：开机后指示灯不亮，整机无任何显示。
打开后壳，发觉电源板保险丝烧黑，明显可看出集成电路NE003（STR-X6769）、电解CE027、电阻RE038 烧毁，将上述元器件更换后，检查电路板未发觉有短路器件。
通电试机，发觉+24V 开机一下就没了，将背光供电插座拔掉，+24V 复原正常，背光未发觉短路故障，怀疑24V 带载能力差。
依照图纸，检查反馈电阻RE032 已由750Ω 增大到3KΩ，更换后通电试机正常，故障排除。
该电源板是能够拿下来单独修理的，方法是在排插XPE008 的＃4 脚用一个1～10KΩ 的电阻与＃5 脚短接，给STB 脚一个高电平就能够开机。
修理时，必须在12V 处对地接一个18Ω 左右的电阻做假负载，不然机器开机后无24V，同时修复后需检查一下带负载能力，重点检查反馈回路的电阻。
本机使用RSAG7.820.538 的电源板，依照图纸能够看出，CE027 为尖峰脉冲电压吸取回路的电容，本机应该是CE027 老化，开机瞬时尖峰脉冲电压超过CE027 的耐压值而击穿，造成QE003 击穿短路，从而造成这一路元器件地损坏。
因此，更换时注意更换元器件的质量，幸免造成更大的缺失。
7、机型：TLM4077故障现象：三无，灯亮检修过程：该板为服务商寄修板，板号：RSAG7.820.538。
检查电路板，未发觉明显烧毁元器件，给XPE 插座的＃5 脚STB 脚接一个高电平开机信号，同时给12V 接一个18Ω左右的假负载。
通电试机，发觉5V 待机跟5VM 有电压，其它的+12V 及+24V 无电压。
检查电解电容CE019，发觉电压只有+300V 而不是+380V，说明PFC 电路未工作。
PFC 电路未工作的缘故一样有两种：一是PFC 电路本身故障，另外是后级电路存在短路故障。
检查PFC 电路未发觉元器件专门，判定问题出在后级电路，因未有明显烧毁元器件，因此对后级各路输出进行检查，发觉+24V 输出整流管DE511 对地短路，更换后通电试机故障排除。
本机使用RSAG7.820.538 的电源板，第一PFC 电路要正常工作，后级电路才会有输出。
本机确实是因为+24V 整流管长期工作在大电流状态，时刻长损坏短路，造成PFC 电路短路爱护不工作引起的。
8、机型：TLM32E29故障现象：三无，灯亮检修过程：该机器的板号：RSAG7.820.996A，检查电路板未发觉明显烧毁的元器件，通电试机三无、灯亮，+5V 待机电压正常，遥控无反应，怀疑是FALSH 数据出错造成。
连接复合升级板升级显示出错，因该板只要待机+5V 电压正常的情形下，即可进行软件升级，检查未发觉专门，判定集成电路U9（FALSH 芯片型号：PS25LV040）损坏，重新更换一片新的集成电路U9 进行升级后，通电试机故障排除。
分析认为，本机FLASH 芯片在工作中因静电或脉冲等干扰引起损坏，造成主芯片工作不正常，显现不开机问题。
海信液晶电视故障修理LCD2003EU/TLM1588/TLM2077一、方案概述本机采纳LG-PHILIPS公司的20.1英寸高亮度、高对比度、宽视角电视专用液晶屏。
图像处理部分由GENESIS公司的嵌入式芯片GM5221（其中包括CPU、A/D转换、SCALER、DEINTERLACE部分），PHILIPS的模拟解码,图文，丽音处理芯片UOC3，成都旭光的频率合成式高频头TDQ-6FT/W124H等组成。
二、原理说明（参照电路图）（一）、电源部分本机工作时有12V、5V、3.3V、1.8V、33V等多组电压。
(1) 12 V部分由内置电源直截了当供给直流12V，由于内置电源是作为一个部件采购，那个地点就不在详细描述其工作原理。
本机需要12V供电的部分有：伴音功放N601（解码板TDA1517P）、耳机功放N600(解码板TDA2822M)、逆变器（INVERTER）、升压模块N401(解码板BA6161N)。
(2) 5V 部分本机由集成电路U9（主板LM2576-5.0）及其外围电路构成了一个降压型开关电源。
通过那个开关电源，将12V直流电压变为5V直流电压为整机供电。
在那个电路中，U9相当于一个起开关作用的功率晶体管，L10（100μH）为储能电感，D3（1N5822）为续流二极管，由于工作于开关方式，使其输出负载电流大（3.0A）,电源转换效率高(77%)，发热量小，能够采纳铜箔散热的方式。
同时，本电路还具有输出限流，及在故障状况下提供完全爱护的热关断功能。
2 (3) 3.3V 部分本机3.3V是通过两个低压差线性电压稳压器U11（主板LM1117-3.3）、N400 （解码板LM1117-3.3）、对5V直流电压进行稳压来得到。
此外该芯片还具有内部限流和热关断的功能，LM1117-3.3的最大输出电流为800毫安。
(4)1.8V部分本机1.8V是通过两个低压差线性电压稳压器U13（主板LM1117-1.8）对5V直流电压进行稳压来得到。
此外该芯片还具有内部限流和热关断的功能。
(5)33V部分本机33V电压是通过升压模块N401（解码板BA6161N）及其外围电路对输入电压12V进行升压转换为33V 来完成，要紧给高频头提供调谐电压用。
（二）背光驱动部分本机背光电源驱动板的作用确实是将12V直流电压变为频率约为60kHz、有效值约为760VRMS（20”）的正弦交流电压来驱动作为本机背光源的六根冷阴极射线管（CCFL）。
