海信电视维修手册

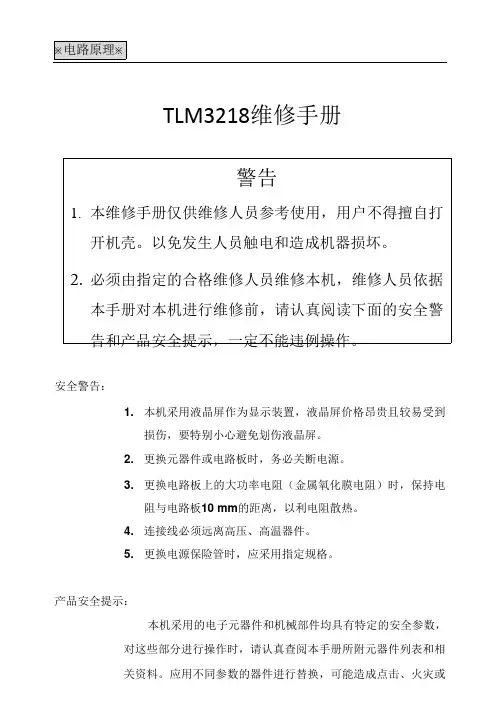

TLM3218维修手册警告1.本维修手册仅供维修人员参考使用，用户不得擅自打开机壳。

以免发生人员触电和造成机器损坏。

2.必须由指定的合格维修人员维修本机，维修人员依据本手册对本机进行维修前，请认真阅读下面的安全警告和产品安全提示，一定不能违例操作。

安全警告：1. 本机采用液晶屏作为显示装置，液晶屏价格昂贵且较易受到损伤，要特别小心避免划伤液晶屏。

2. 更换元器件或电路板时，务必关断电源。

3. 更换电路板上的大功率电阻（金属氧化膜电阻）时，保持电阻与电路板10 mm的距离，以利电阻散热。

4. 连接线必须远离高压、高温器件。

5. 更换电源保险管时，应采用指定规格。

产品安全提示：本机采用的电子元器件和机械部件均具有特定的安全参数，对这些部分进行操作时，请认真查阅本手册所附元器件列表和相关资料。

应用不同参数的器件进行替换，可能造成点击、火灾或其它损害和事故。

- 12 -第一部分 整机原理一、概述本机为多媒体液晶电视机，采用了 SANSUNG 公司最新推出的 32 英寸高亮度电视专用 液晶屏。

图像处理部分由 GENESIS 公司的嵌入式芯片 GM1501（其中包括 CPU 、A/D 转换、SCALER 、DEINTERLACE 部分），MICRONAS 公司的解码芯片 VPC3230，成都旭光的分离式高频 头 JS-6B1/111 等组成。

本机支持射频、视频、S 端子、YCbCR/YPbPr 复用端子、VGA 端子、DVI 端子多 种图像输入方式，逐行高清处理、4：3 与 16：9 缩放、耳机输出等功能。

二、工作原理（一）电源部分 本机工作时有 120V 、14V 、12V 、9V 、5V 、3.3V 、2.5、1.8V 等多组电压。

其电源流 程框图如图一所示。

U802 U803LM1086LT1117-1.8U500U400GM1501VPC3230U801CN801U800+5VLT1117-3.3GNDLM2576U600U9032 GNDU810K4D263238AM29LV040LT1117-3.33 12VMain board4U8055PGND LT1117-2.5614V7GND14VN301 TDA7266BSW U9028IRF73149V5V12VU901 N3029LM7809CD4052Inverter_logic_powerN303NJW1137U806Panel_powerN304LM3581 120V2 120V120V 3LCD4 GND5 GND6 GND7GND图一电源连接框图- 13 -(1)120V 部分由电源板直接供给直流120V，供给背光源的INVERTER。

R液晶电视服务手册LED43K510G3D、LED48K510G3D、LED55K510G3DMT5325机芯方案多媒体研发中心2011.8目 录LED43K510G3D、LED48K510G3D、LED55K510G3D (4)一、产品介绍 (4)（一）、产品外观介绍 (4)（二）、产品功能规格、特点介绍 (7)（三）、产品差异介绍 (8)二、方案概述 (8)三、框图构架 (9)四、电源分配 (9)五、原理图概述 (10)1、MAIN POWER (10)2、+12V转+5V (10)3、系统DVDD3V3 (10)4、系统AVDD3V3 (11)5、系统AVDD1V2 (11)6、系统供电：+3V3SB (11)7、主芯片供电：VCCK 1.1V (12)8、液晶屏TCON供电： (12)9、PCMCIA供电 (13)10、复位电路 (13)11、Dram供电 (14)12、控制部分---背光 (14)13、存储部分---NAND FLASH (15)14、存储部分---EEPROM (15)15、DDR3 (16)16、按键电路 (17)17、遥控电路 (18)18、接口部分---HDMI接口 (18)19、接口部分---网络接口 (20)20、接口部分---分量及AV输入接口 (20)21、接口部分---同轴输出 (21)22、接口部分---VGA接口 (21)23、接口部分---工厂维护接口 (22)24、接口部分---USB接口 (22)25、接口部分---LVDS接口 (22)26、接口部分---AV输出接口 (24)27、接口部分---耳机输出接口 (24)28、开关机静音电路 (25)29、供放电路 (26)30、数字供放电路—重低音电路 (26)31、tuner 部分---33V供电 (27)32、tuner 部分---5V-IF (27)33、tuner 部分---tuner (27)34、3D眼镜信号同步接口： (28)35、3D眼镜信号60HZ转120HZ： (28)六、产品爆炸图及明细 (29)1、LED43K510G3D (29)2、LED48K510G3D (30)3、LED55K510G3D (31)七、主板及电源板图 (33)电源板图 (35)八、软件升级方法 (37)升级之前需要提前了解的地方 (37)升级使用工具以及驱动环境配置 (38)应用主程序U盘升级方法 (42)应用主程序网络升级方法 (43)系统相关工厂调试选项说明 (43)液晶电视服务手册LED43K510G3D、LED48K510G3D、LED55K510G3D 一、产品介绍（一）、产品外观介绍前、后视图外观实景图（以LED55K510G3D为例，因拍摄技术有限，图片仅供参考）连接图（以LED55K510G3D为例）后端子图：侧端子图（二）、产品功能规格、特点介绍 技术参数：各端子电平特性：（三）、产品差异介绍LED43K510G3D采用三星公司的LTA430HW01液晶屏。

海信液晶电视常见故障及维修方法海信液晶电视常见的故障及检修思路：（1）开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.（2）开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.（3）出现开机一个时后花屏(马赛克),音正常.此现象弟一个是数字板不良(过孔不通或IC接触不好).弟二是机内连线接触不好.（4）灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS)不良,'BIOS'IC和CPU之间接触不良下面我再说说我经常接触到的机器和故障现象和排除方法1：上面说了，屏的问题（黑带，亮线）是最多的了，这种情况一般在没有维修条件下是做不了的，只有依靠有技术和维修条件的了。

2：LG V6 V7的屏组件的缓冲板是常坏件现象是满屏杂点，也有些是满屏有规律的竖条，这种故障可以更换一对缓冲板（就算一边坏，也是买一对。

人家不会卖单个给你）或者测量出哪一块IC坏，更换就可以了。

海信LED液晶电视3：不管哪种屏，Y板是在PDP机器里面坏的几率占第二的了，它损坏后的现象一般是花屏，满屏彩点，或者因短路而造成电源保护，VS或VA电压瞬间有，但达不到屏上所表电压值。

具体为什么容易坏，我还不知道个所以然。

4：X板也是PDP机器里的常坏组件，其表现为开机保护（富士通屏居多），和亮度暗。

5：逻辑板的故障率也不低，在PDP、LCD里都比较常见，它的表现多为屏有光，但会出现无字符，无图象，或者图象无规则乱彩，缺色，负像等。

有的还不能开机。

6：LCD多见的故障是屏上的问题了，暗带，线条，是最常见的，这些基本可以归纳屏问题，有些要有维修条件才能修，有些是因为温度高，导致COF和屏连接点的ACF脱离。

这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。

7：LCD机器中，屏组件逆变电路（高压板）是故障多发件，表现为开机有光，但一会就无光，但有声音，（SHARP）除外，但光管老化和损坏都会导致高压板保护，判断光管还是高压板本身坏的方法是，取消高压板上的均值比较反馈电路。

液晶电视维修手册LED32K610X3D、LED39K610X3D、LED42K610X3D、 LED50K610X3D、LED55K610X3D、LED58K610X3D主板方案：MT55053D方案：SG-3D（32、39、42、50、55、58机型）多媒体研发中心2012.10目 录LED32K610X3D、LED39K610X3D、LED42K610X3D、 LED50K610X3D、LED55K610X3D、LED58K610X3D (4)一、产品介绍 (4)（一）、产品外观介绍 (4)（二）、产品功能规格、特点介绍 (5)（三）、产品差异介绍 (6)二、产品方案概述 (6)整机内部图 (6)整机信号流程图 (9)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板对应机型对照表 (12)主板电路原理图 (13)1.电源部分---系统3.3Vstb (13)2.电源部分---系统+5V (13)3.电源部分---系统3.3V：33V_Normal (13)4.电源部分--- 核电：VCCK 1.25V (14)5.电源部分---液晶屏TCON供电：VCC-Panel (14)6.电源部分---USB供电： (14)7.电源部分---DDR3供电:+1.5V_DDR3 (15)8.电源部分---PCMCIA大卡供电 (15)9.控制部分---待机控制电路：STANDBY (15)10. 控制部分---背光ON/OFF和调光电路： (15)11.存储部分---EMMC FLASH (16)12.存储部分---EEPROM (17)13.按键电路 (17)14.遥控电路---支持灯效控制、光感 (17)15.DDR电路 (18)16.接口部分---HDMI接口 (19)17.接口部分 (19)18.接口部分---USB接口 (20)19.接口部分---AV2和分量为耳机端口，使用需要加转接线 (21)20.接口部分---VGA接口 (22)21.接口部分---AV输出接口 (22)22.接口部分---AV输出接口—音频输出 (23)23.接口部分---同轴输出电路 (23)24.接口部分---LVDS接口 (23)25.接口部分---耳机输出电路 (24)26. 开关机静音电路 (24)27. 数字供放电路 (24)28. tuner 部分---3.3V (25)29. tuner 部分---tuner (26)30. PCMCIA部分 (27)31. SD卡部分 (28)四、电源板原理说明 (28)LED32K610X3D (28)A、产品性能及规格 (28)B、5003电源架构简介： (28)C、5003电源工作原理 (29)D、易发故障检修 (30)LED39K610X3D (31)产品介绍 (31)方案概述 (32)分部原理说明 (32)常见故障现象分析 (34)LED50K610X3D (34)产品介绍 (34)方案概述 (35)分部原理说明 (36)常见故障现象分析 (41)LED42K610X3D、LED55K610X3D (42)产品介绍 (42)方案概述 (43)分部原理说明 (44)单板检修流程 (50)五、产品爆炸图及明细 (51)LED32K610X3D (51)LED39K610X3D (52)LED42K610X3D (54)LED50K610X3D (56)LED55K610X3D (58)六、软件升级方法 (59)MTK5505软件升级方法 (59)MTK5505工厂菜单调试说明 (68)液晶电视服务手册LED32K610X3D、LED39K610X3D、LED42K610X3D、 LED50K610X3D、LED55K610X3D、LED58K610X3D一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）以LED50K610X3D为例：端子图：（二）、产品功能规格、特点介绍 技术参数：视频支持格式：各端子电平特性：（三）、产品差异介绍LED32K610X3D采用模组公司HE315GHD-E01液晶屏，且无同轴输出。

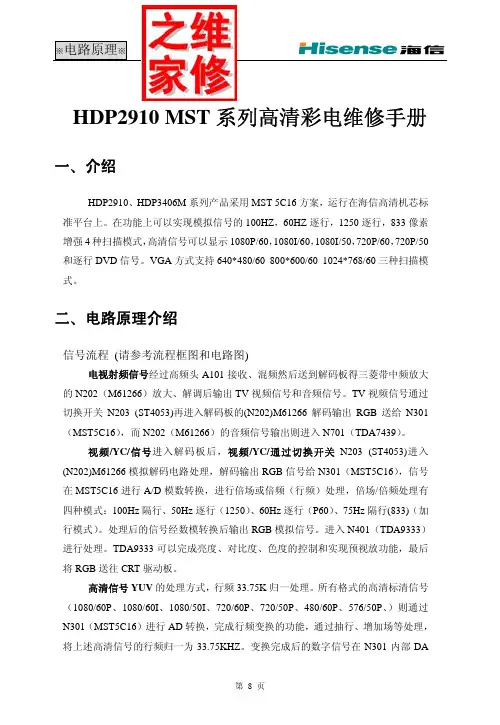

HDP2910 MST系列高清彩电维修手册一、介绍HDP2910、HDP3406M系列产品采用MST 5C16方案，运行在海信高清机芯标准平台上。

在功能上可以实现模拟信号的100HZ，60HZ逐行，1250逐行，833像素增强4种扫描模式，高清信号可以显示1080P/60，1080I/60，1080I/50，720P/60，720P/50和逐行DVD信号。

VGA方式支持640*480/60 800*600/60 1024*768/60三种扫描模式。

二、电路原理介绍信号流程(请参考流程框图和电路图)电视射频信号经过高频头A101接收、混频然后送到解码板得三菱带中频放大的N202（M61266）放大、解调后输出TV视频信号和音频信号。

TV视频信号通过切换开关N203 (ST4053)再进入解码板的(N202)M61266解码输出RGB送给N301（MST5C16），而N202（M61266）的音频信号输出则进入N701（TDA7439）。

视频/YC/信号进入解码板后，视频/YC/通过切换开关N203 (ST4053)进入(N202)M61266模拟解码电路处理，解码输出RGB信号给N301（MST5C16），信号在MST5C16进行A/D模数转换，进行倍场或倍频（行频）处理，倍场/倍频处理有四种模式：100Hz隔行、50Hz逐行（1250）、60Hz逐行（P60）、75Hz隔行(833)（加行模式）。

处理后的信号经数模转换后输出RGB模拟信号。

进入N401（TDA9333）进行处理。

TDA9333可以完成亮度、对比度、色度的控制和实现预视放功能，最后将RGB送往CRT驱动板。

高清信号YUV的处理方式，行频33.75K归一处理。

所有格式的高清标清信号（1080/60P、1080/60I、1080/50I、720/60P、720/50P、480/60P、576/50P、）则通过N301（MST5C16）进行AD转换，完成行频变换的功能，通过抽行、增加场等处理，将上述高清信号的行频归一为33.75KHZ。

多媒体产品维修手册LED39K680X3DU、LED42K680X3DU、LED50K680X3DU、LED58K680X3DU、LED65K680X3DU、LED55K680X3DU主板方案：MT53273D方案：SG-3D多媒体研发中心2013.09目 录LED39K680X3DU、LED42K680X3DU、LED50K680X3DU、LED58K680X3DU、LED65K680X3DU、LED55K680X3DU (4)一、产品介绍 (4)（一）、产品外观介绍 (4)（二）、产品功能规格、特点介绍 (5)（三）、产品差异介绍 (7)LED39K680X3DU (7)LED42K680X3DU (7)LED50K680X3DU (7)LED58K680X3DU (7)LED65K680X3DU (7)LED55K680X3DU (7)主板差异： (7)电源板差异： (8)二、产品方案概述 (9)整机内部图 (9)整机信号流程图 (10)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板电路原理图 (13)四、电源板原理说明 (25)LED39K680X3DU、LED42K680X3DU、LED50K680X3DU (25)A、电源板组件实物图 (25)B、产品功能、规格： (26)C、方案概述： (27)D、分部原理说明： (27)E、常见故障现象分析： (33)LED58K680X3DU (34)A、产品介绍： (34)B、方案概述： (36)C、分部原理说明： (36)D、常见故障现象分析： (42)LED65K680X3DU (43)A、产品介绍： (43)B、方案概述： (45)C、分部原理说明： (45)D、常见故障现象分析： (52)LED55K680X3DU (52)A、产品介绍： (53)B、方案概述： (54)C、分部原理说明： (54)D、常见故障现象分析： (61)五、产品爆炸图及明细 (62)LED39K680X3DU (62)LED42K680X3DU (63)LED50K680X3DU (64)LED58K680X3DU (65)LED65K680X3DU (66)LED55K680X3DU (67)六、软件升级方法 (67)A、MTK5327机芯主板简介 (67)1、MTK5327包含的机器型号 (67)B、如何在线升级MTK5327系列机型的应用主程序 (68)1、升级工具软件MTKTools的安装与设置 (68)1.1 MTKTools驱动程序的安装。

R多媒体产品维修手册LED55K300UD主板方案：Hi3751-V600电源方案：HLL-5060WO多媒体研发中心2015.08目录LED55K300UD (3)一、产品介绍 (3)（一）、产品外观介绍 (3)外观图： (3)端子图： (4)（二）、产品功能规格、特点介绍 (5)技术参数： (5)视频支持格式： (5)HDMI、分量输入端口支持的信号格式： (6)（三）、产品差异介绍 (6)主板差异： (6)电源板差异： (6)二、产品方案概述 (6)整机内部图 (6)整机信号流程图 (7)电源分配图 (8)三、主板原理说明 (9)主板实物图 (9)主板电路原理图 (10)四、电源板原理说明 (35)A、产品介绍： (35)B、方案概述 (35)C、分部原理说明 (36)D、常见故障分析 (40)E、单板检修流程 (40)五、产品爆炸图及明细 (41)六、软件升级方法 (42)A、海思系列机型信息汇总： (42)B、海思系列方案使用的调试工具以及相关软件工具介绍 (42)C、如何使用U盘升级： (43)D、升级完成之后的维护工作。

(44)E、如何获取有效的Log信息？ (44)F、故障板的常规判断方法： (46)液晶电视服务手册LED55K300UD一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）端子图：（二）、产品功能规格、特点介绍技术参数：视频支持格式：HDMI、分量输入端口支持的信号格式：（三）、产品差异介绍188744液晶屏\HD550DU-B81\S0188776主板组件\RSAG2.908.6299-18\ROH187901电源板组件\RSAG2.908.6396-05\ROH主板差异：主板组件RSAG2.908.6299-18与主板组件RSAG2.908.6299-03可通用。

电源板差异：电源板组件RSAG2.908.6396-05与电源板组件RSAG2.908.6396-02可以通用。

海信电视机解码板维修手册（限供内部使用）版本：2005年9月青岛赛维家电服务产业有限公司目录一、海信解码板型号与机型对照表二、海信解码板维修适用基板分类三、解码板维修工具说明四、工具使用的注意事项五、解码板维修故障实例六、解码板流程框图一、海信解码板型号与机型对照表二、海信解码板维修适用基板分类注1：维修时需将总线中203项由07调为0C 注2：维修时需将CPU 由TELE-VIDEO 2002-001更换为TELE-VIDEO 2002-002注3：由于trident 胶片机芯与NDSP 胶片机芯的主板上高频处理电路有差异，所以更换时会出现无信号问题，所以只能维修三无、光栅异常、无字符等显示方面的故障。

三、解码板维修工具说明鉴于解码板、平板产品的维修已进入维修期，由于贴片元件双面印制板不同于普通立插单面印制板的维修工具，首先说明解码板所需的维修工具：1．热风枪（台式），配件含有启拔器、各种风口喷嘴，装配支架2．电控恒温防静电烙铁，配件带有防静电烙铁架，擦锡棉，烙铁头(配备刀口形、尖头形两种烙铁头可根据实际情况选择使用)3．防静电手套，手腕（分有绳、无绳两种可选择使用）4．示波器（频率为20M 以上、双跟踪的最好）、万用表（数字式）5．台灯式放大镜6．高清信号发生器（HDTV）或普通信号发生器（必须有彩条信号输出），亦可用DVD 代替（要求有VIDEO、S-VIDEO、YCrCb、YPrPb、VGA 等信号输出）7．防静电镊子、细焊丝（直径0.8-1.2mm）、免清洗助焊剂、酒精等板号机型RSAG7.820.0590TDF2988G RSAG7.820.151/201DP2906G/TDF2901RSAG7.820.307DP2906H/TDF2908S RSAG7.820.422DP2910L/DP2908U RSAG7.820.083/147DP2999/DP2999G/ITV2911RSAG7.820.147DP3499/DP3490/DP2902H/TDC2901/ITV-2988/DP2999(A)RSAG7.820.147-1ITV2901C/ITV-2911H/DP2999/DP2999G\ITV2911RSAG7.820.0528DP3488RSAG7.820.287HDP2908/HDP2906D/HDP3406D/HDP2902D/HDP2911/HDP2999D/HDP3411RSAG7.820.430HDP2919/HDP2902H/HDP2906H/HDP3406H RSAG7.820.403HDP2911G/HDP2911H/HDP2919H/HDP3411G/HDP3411H/HDP3419H RSAG7.820.503HDP2907M/HDP2910/HDP2977编号大板机型适用板号所属机芯代表机型说明1HDP2919H RSAG7.820.287飞利浦高清HDP2908RSAG7.820.403GS 高清HDP2919H 2DP2999RSAG7.820.083NDSP 胶片DP2999G RSAG7.820.147NDSP 胶片DP3499注1RSAG7.820.151philips 胶片TDF2901注2RSAG7.820.201philips 胶片DP2906G 注2RSAG7.820.307trident 胶片DP2906H 注33HDP2919RSAG7.820.430trident 高清HDP2919四、工具使用的注意事项1．热风枪：使用时注意风速、温度的调整风速在7以上不适合吹排插元件，例如立插集成电路、双排查子等。

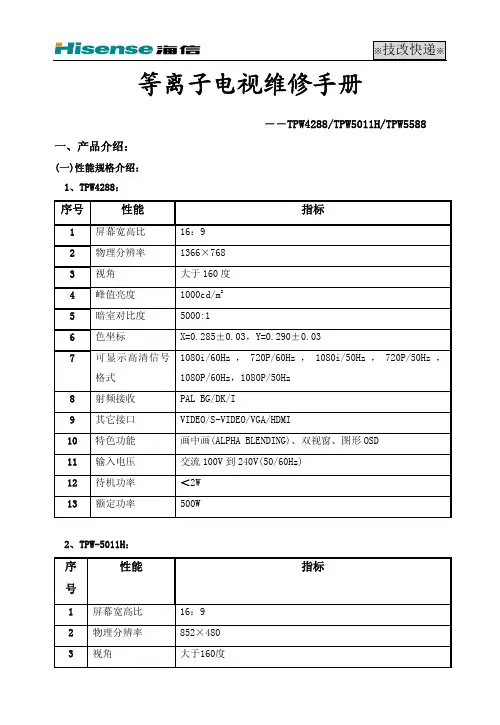

等离子电视维修手册――TPW4288/TPW5011H/TPW5588 一、产品介绍：(一)性能规格介绍：1、TPW4288：序号 性能 指标1 屏幕宽高比 16：92 物理分辨率 1366×7683 视角 大于160度4 峰值亮度 1000cd/m25 暗室对比度 5000:16 色坐标 X=0.285±0.03，Y=0.290±0.037 可显示高清信号格式 1080i/60Hz，720P/60Hz，1080i/50Hz，720P/50Hz，1080P/60Hz，1080P/50Hz8 射频接收 PAL BG/DK/I9 其它接口 VIDEO/S-VIDEO/VGA/HDMI10 特色功能 画中画(ALPHA BLENDING)、双视窗、图形OSD11 输入电压 交流100V到240V(50/60Hz)12 待机功率 ＜2W13 额定功率 500W2、TPW-5011H：序号性能 指标1 屏幕宽高比 16：92 物理分辨率 852×4803 视角 大于160度4 峰值亮度 1200cd/m25 暗室对比度 4000:16 色坐标 X=0.285±0.03，Y=0.290±0.037 可显示高清信号格式 1080i/60Hz，720P/60Hz，1080i/50Hz，720P/50Hz，1080P/60Hz，1080P/50Hz8 射频接收 PAL BG/DK/I9 其它接口 VIDEO/S-VIDEO/VGA/HDMI10 特色功能 画中画(ALPHA BLENDING)、双视窗、图形OSD11 输入电压 交流100V到240V(50/60Hz)12 待机功率 ＜2W13 额定功率 320W3、TPW5588：序号 性能 指标1 屏幕宽高比 16：92 物理分辨率 1366×7683 视角 大于160度4 峰值亮度 1000cd/m25 暗室对比度 2000:16 色坐标 X=0.285±0.03，Y=0.290±0.037可显示高清信号格式 1080i/60Hz，720P/60Hz，1080i/50Hz，720P/50Hz，1080P/60Hz，1080P/50Hz8 射频接收 PAL BG/DK/I9 其它接口 VIDEO/S-VIDEO/VGA/HDMI10 特色功能 画中画(ALPHA BLENDING)、双视窗、图形OSD11 输入电压 交流100V到240V(50/60Hz)12 待机功率 ＜2W13 额定功率 450W(二)外观及功能特点介绍：1、机型外观：TPW4288的外观（因图片质量，图片仅供参考）TPW5011H的外观（因图片质量，图片仅供参考）TPW5588的外观（因图片质量，图片仅供参考）2、功能特点：● 兼容10bit/8bit处理显示，实现真正的1080i到1080P的去隔行变换；● 运动自适应处理和新型小角度插补算法，减轻斜线锯齿；● 3:2和2:2电影模式，支持1080i，NTSC and PAL；● DCTI、DLTI等画质增强处理，黑白电平扩展；● 3D梳状滤波器，提高画质；● 256色图形化OSD；● 智能多窗口画面，射频画中画，PIP ALPHA BLENDING效果；● 支持HDMI输入；● 支持双路TV、双路VIDEO、双路S-VIDEO信号输入；● 支持双路高清色差信号输入；● 支持双USB数字媒体播放器功能；● SRS WOW音效。
