2012年5月，国际电信联盟发布了“超高清电视UHDTV”（或“Ultra HDTV”）标准的建议，将屏幕的物理分辨率达到3840×2160及以上的电视称之为超高清电视，业界将其简称为4K电视。
当时4K电视的价格十分昂贵，很多人望而却步。
但只过了一年多的时间，4K电视价格就出现了大幅度下滑，并且已经贴近了主流消费者的水平，成为了很多国产品牌电视争夺市场份额的主力军。
目前，很多准备购买液晶电视的消费者都会以4K 电视作为购买首选。
据笔者在苏宁卖场实地了解，目前最热销的4K电视尺寸主要是55英寸，相比动辄过万元的65英寸电视，55英寸电视在7999-9999元的价格更容易受到普通家庭的青睐。
本期《消费电子》评测室将给大家介绍苏宁卖场热销的四款55寸4K电视，详情请看下文。
型号TCLL55E5690A-3D 康佳LED55X9600PUE 长虹3D55B6000i创维58E780U 颜色枪色+金色+灰色金属银黑色白色苏宁售价7999元7999元8999元9999元55寸4K电视哪款更值得入手？四款热销国产液晶电视体验对比图/文 梁景裕外观点评：TCL L55E5690A-3D是目前TCL最热销的4K电视之一，其机身采用目前流行的超窄边框设计，并融入了棱线、钻石切面等流行元素，再搭配流光银电镀装饰，整机有很强的金属质感，给人一种硬朗的感觉。
底座方面则使用中空悬浮设计，线条转折硬朗，与超窄边框搭配起来十分抢眼。
■ TCL L55E5690A-3D外观对比：做工材质旗鼓相当 康佳创维接口更加丰富I 评 测 Evaluation & Testing外观点评：康佳LED55X9600PUE 的外观设计延续了康佳近年来的简约硬朗风格，仅5mm超窄边框设计更凸显大屏幕，屏幕则采用了超强硬度的钢化玻璃基板。
从电视的边框可以看出其做工相当精细，拉丝的外边框也可以感受到这一点。
此外，电视机底座采用了有机玻璃面板，表面非常光滑亮丽，整个底座也很厚实，让人感觉电视会非常的安全稳重。
康佳LED55R5500型液晶彩电住板35017679)维修图解(上)□曹弘骏该机型主板编号为35017679,电路板上主芯片为MSD6A800(N501),外挂存储器有MX25L16O5(N506 FLASH)以及复位块N515(IMP810或N206产生复位信号，电路中N515、N206只能使用之一)、两块(DDR)H5TQ1G83DFR-PBC(N502、N503)缓存器、NAND FLASH存储器MT29F2G08ABA(N516)JNAND存储器(N510)、DTV接收处理ATBM8859(N102)及调谐器TDA18273(NH0)、伴音功放MSH9010(N202)等部件实现整机音频、图像信号数字及格式转换处理。
另外，此电路板上还设计有开关电源电路及背光灯恒流控制电路。
电源部分釆用的集成块有PFC校正块FAN7930(NF903),5VSTB形成开关调整块FSL206MR(NB905),12V、24V两电压形成块UW9O2(FSFR1700)。
灯电流恒流控制块主要部件有N701(AP3041)、N702(IW7018)等。
图1是此主板上5VSTB及12V电压分布图。
PFC校正电路NF903(FAN7930):⑧脚供电，来自VB901c极(12V),⑦脚输出驱动接VF903栅极,④脚为VF9O3S极连接电阻RF913上建立电压(不低于().8V)经RF925接入端，限制PFC电路工作最大电流。
①脚为PFC误差电压输入端(超过2.6V时OVP保护)，外接由RF9l)8、RF917、RF918、RF923、RF<)24组成的分压电路。
⑤脚接储能电感LF9O2次级端，作为过零检测信号输入端(1.5V)o(3脚为IC内误差放大器输出端，外接RC网络，误差信号在此脚建立电压以补偿误差放大器。
KDY为PFC电路正常工作输出为控制主芯片启动供电，正常时因RF919上拉⑧脚供电而呈高电平状态PFC电路中电容CF919、CF920两端电压不足38(IV 时，整机可能岀现自动关机、不开机、背光灯闪等现象，主查FAN793O①脚外PFC取|1■图像正常,TV、AV等伴音不正常：1.用耳机听声音也不正常，围绕主芯片检查，特别是查主芯片的R3、R4脚外接电容C558、C559及电感L5O3,最后重新刷新软件排除故障。
海信电视技改和通病维修TC2111H偏色通病TC2111H，要就是没有红色、蓝色或绿色，这都是管座的铜箔断裂，接好就行了。
关于TDF2988换CRT后偏转接法由于此类CRT的动会聚电路比较特殊，在实际接线时不便直观判断，比较麻烦。
替代用彩虹（IRICO）CRT时，从接线端子上可以看到对应的引脚标号，分别为1/4/5/8，用表量一下就可以区分场/行偏转了。
HDP2999D更换解码板后无拉幕第206项，调至66。
然后按OK确定后，交流关机退出。
一次不行，多试几次。
TC3406H不开机新更改方案个别TC3406H机不开机技改后仍不开机，可使用以下办法（试用）：1、将电阻R828改为0.15欧，0.5W。
2、将电阻R829改为15K，2W。
3、将电阻R766改为4.7欧，2W。
UOC冷开机不开机问题，一定要先分清是电源问题，还是CPU供电问题。
方法是观察小灯是否亮，如果小灯不亮，则是电源内部的问题，可按新机型新问题中的技改方案进行更改。
如果小灯亮了，说明电源电路没有问题，可按楼上的方法，对CPU供电电路进行更改。
东芝2IN1芯片的区别8801、8803、8807均为东芝公司的空怕单片机型号，需写入程序，用于海信东芝2IN1的早期机型。
如TC2111A、TC2902HD。
后期，对芯片进行了掩膜，型号进行了更改。
大屏幕的为HISENSE-8829-1、HISENSE-8829-2，区别是8829-2增加了开机拉幕、广告跳跃及精细扫描功能。
小屏幕的为HISHISENSE-8823-1、HISENSE-8823-2，区别是8823-2增加了开机拉幕、广告跳跃功能。
特别注意！部分机型存在使用两种不同型号版本CPU的问题，只能以说明书为准，如TC2111A、TC2118H、TF2918H等。
TF2908U屡坏CPUCPU（5AE5-3E98）按键输入和同步输入紧挨在一起，键盘引线绕CRT半周，极易引入静电，造成同步脚击穿，前期维修时在键盘脚加韩6.5V稳压管，加稳压二极管效果很好。
第五章维修技巧及经验交流关于LCD 电视机屏驱动板的维修方法LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的 LVDS 信号转换成TTL 信号。
屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
屏驱动板图片：LCD 电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近 LVDS 插座处附近会有一个切换LVDS 供电的 MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。
正确的LVDS 信号：LCD 电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单 8 位 LVDS 传输，包括 8 位数据，2 位时钟共 10 条数据线；全高清屏（1920X1080）均为双路 LVDS 传输，包括8 位奇数据，8 位偶数据，2 位奇时钟和2 位偶时钟，共20 条数据线，所以从数字板过来的LVDS 线的根数是不一样的。
因为LVDS 信号电平为1V 左右，通过万用表可以测出来。
三、液晶屏信号格式选择电压：LVDS 信号格式有两种：VESA 格式和JEIDA 格式。
在靠近LVDS 插座处会有2 个选择 LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。
一般有0V，3.3V，5V 和12V 几种选择。
不同的屏应该选择不同的电压。
四：帧频选择端口：有些屏具有这个端口，如奇美屏。
在该端口接上选择电平，可以使屏的显示频率在50Hz 和60Hz 帧频进行选择，以适应输入信号的帧频。
如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。
五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。
R多媒体产品维修手册LED50K690U、LED55K690U主板方案：MT5508电源方案：HLL-5060WB多媒体研发中心2015.04目录LED50K690U、LED55K690U (3)一、产品介绍 (3)（一）、产品外观介绍 (3)外观图： (3)端子图： (4)（二）、产品功能规格、特点介绍 (5)技术参数： (5)视频支持格式： (6)HDMI、分量输入端口支持的信号格式： (6)（三）、产品差异介绍 (6)主板差异： (6)电源板差异： (7)二、产品方案概述 (7)整机内部图 (7)LED50K690U (7)LED55K690U (7)整机信号流程图 (8)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板电路原理图 (13)四、电源板原理说明 (38)A、产品介绍： (38)B、方案概述 (38)C、分部原理说明 (39)D、常见故障分析 (44)E、单板检修流程 (44)五、产品爆炸图及明细 (46)LED50K690U (46)LED55K690U (47)六、软件升级方法 (47)A、MTK系列机型信息汇总： (47)B、MTK系列方式使用的调试工具以及相关软件工具介绍。
(49)C、如何使用U盘升级： (50)D、升级完成之后的维护工作。
(57)E、如何获取有效的Log信息？ (58)F、故障板的常规判断方法： (60)液晶电视服务手册LED50K690U、LED55K690U一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）LED50K690ULED55K690U端子图：（二）、产品功能规格、特点介绍技术参数：视频支持格式：HDMI、分量输入端口支持的信号格式：（三）、产品差异介绍LED50K690U184489主板组件\RSAG2.908.6288-01\ROH182249电源板组件\RSAG2.908.6106-09\ROH180100液晶屏\HE500HU-B52\S0\ROHLED55K690U180262主板组件\RSAG2.908.6288\ROH179662液晶屏\HE550HU-B51(200)\S0.B0\ROH178323电源板组件\RSAG2.908.6106-02\ROH主板差异：主板组件RSAG2.908.6288-01比主板组件RSAG2.908.6288少了位号为R3722 R3721的片式电阻，物料号为：1043880 \RC0402JR-07-0R0\TP\ROH。
多媒体产品维修手册LED39K680X3DU、LED42K680X3DU、LED50K680X3DU、LED58K680X3DU、LED65K680X3DU、LED55K680X3DU主板方案：MT53273D方案：SG-3D多媒体研发中心2013.09目 录LED39K680X3DU、LED42K680X3DU、LED50K680X3DU、LED58K680X3DU、LED65K680X3DU、LED55K680X3DU (4)一、产品介绍 (4)（一）、产品外观介绍 (4)（二）、产品功能规格、特点介绍 (5)（三）、产品差异介绍 (7)LED39K680X3DU (7)LED42K680X3DU (7)LED50K680X3DU (7)LED58K680X3DU (7)LED65K680X3DU (7)LED55K680X3DU (7)主板差异： (7)电源板差异： (8)二、产品方案概述 (9)整机内部图 (9)整机信号流程图 (10)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板电路原理图 (13)四、电源板原理说明 (25)LED39K680X3DU、LED42K680X3DU、LED50K680X3DU (25)A、电源板组件实物图 (25)B、产品功能、规格： (26)C、方案概述： (27)D、分部原理说明： (27)E、常见故障现象分析： (33)LED58K680X3DU (34)A、产品介绍： (34)B、方案概述： (36)C、分部原理说明： (36)D、常见故障现象分析： (42)LED65K680X3DU (43)A、产品介绍： (43)B、方案概述： (45)C、分部原理说明： (45)D、常见故障现象分析： (52)LED55K680X3DU (52)A、产品介绍： (53)B、方案概述： (54)C、分部原理说明： (54)D、常见故障现象分析： (61)五、产品爆炸图及明细 (62)LED39K680X3DU (62)LED42K680X3DU (63)LED50K680X3DU (64)LED58K680X3DU (65)LED65K680X3DU (66)LED55K680X3DU (67)六、软件升级方法 (67)A、MTK5327机芯主板简介 (67)1、MTK5327包含的机器型号 (67)B、如何在线升级MTK5327系列机型的应用主程序 (68)1、升级工具软件MTKTools的安装与设置 (68)1.1 MTKTools驱动程序的安装。
海信电视共性问题海信电视是一家知名的电子产品制造商，其电视产品在全球范围内被广泛使用。
然而，与其他电视品牌一样，海信电视也存在一些共性问题。
以下是一些常见的问题及其解决方法，旨在帮助用户更好地使用海信电视。
1.电视无法开机：如果您的海信电视无法开机，首先检查电源线是否正确连接，并确保电源插座正常工作。
如果问题仍然存在，可能是电视的电源板发生故障。
在这种情况下，建议联系售后服务中心进行维修或更换。
2.画面质量问题：有时，海信电视的画面质量可能不理想。
这可能是由于输入信号的问题造成的。
您可以尝试调整图像设置，如亮度、对比度、色彩等，以获得更好的画面效果。
另外，确保使用的视频源是高质量的，例如蓝光光盘或高清电视节目。
3.遥控器无法操作：如果您的海信电视遥控器无法操作电视，首先检查电池是否安装正确，并确保没有障碍物阻挡信号传输。
如果问题仍然存在，可能是遥控器本身出现故障。
您可以尝试更换新电池或联系售后服务中心购买新的遥控器。
4.声音问题：有时，海信电视的声音可能出现问题，例如没有声音或声音质量不佳。
首先，确保音量设置正确，并检查音频线是否正确连接。
您还可以尝试调整音频设置，如均衡器或音效选项，以改善声音质量。
如果问题仍然存在，可能是电视的音频部件发生故障，建议联系售后服务中心进行维修。
5.响应速度慢：有时，海信电视的响应速度可能会变慢。
这可能是由于内存不足或软件问题造成的。
您可以尝试清除电视缓存或重启电视来提高响应速度。
如果问题仍然存在，建议联系售后服务中心获取进一步的帮助。
虽然海信电视是一款优秀的电子产品，但仍然可能出现一些共性问题。
通过遵循上述解决方法，您可以更好地使用海信电视，并获得更好的使用体验。
如果问题无法解决，建议及时联系售后服务中心，以获得专业的帮助和支持。

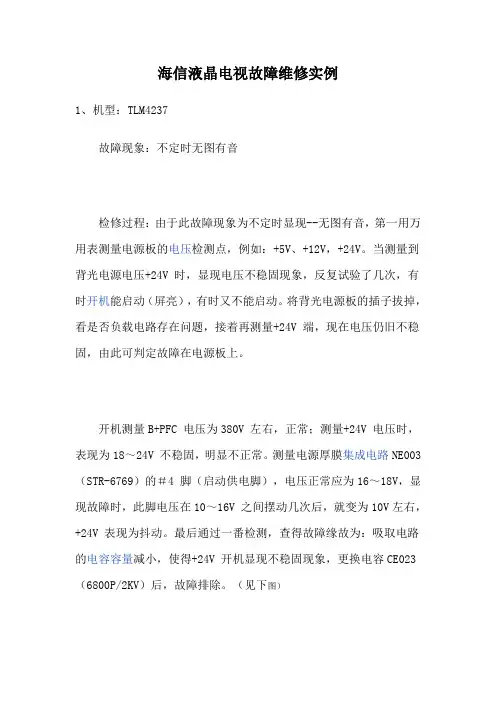

海信液晶电视故障维修实例1、机型：TLM4237故障现象：不定时无图有音检修过程：由于此故障现象为不定时显现--无图有音，第一用万用表测量电源板的电压检测点，例如：+5V、+12V，+24V。
当测量到背光电源电压+24V 时，显现电压不稳固现象，反复试验了几次，有时开机能启动（屏亮），有时又不能启动。
将背光电源板的插子拔掉，看是否负载电路存在问题，接着再测量+24V 端，现在电压仍旧不稳固，由此可判定故障在电源板上。
开机测量B+PFC 电压为380V 左右，正常；测量+24V 电压时，表现为18～24V 不稳固，明显不正常。
测量电源厚膜集成电路NE003（STR-6769）的＃4 脚（启动供电脚），电压正常应为16～18V，显现故障时，此脚电压在10～16V 之间摆动几次后，就变为10V左右，+24V 表现为抖动。
最后通过一番检测，查得故障缘故为：吸取电路的电容容量减小，使得+24V 开机显现不稳固现象，更换电容CE023（6800P/2KV）后，故障排除。
（见下图）2、机型：TF2919H故障现象：不定时黑屏检修过程：依照故障现象已检查并替代过集成电路N201（TMPA8859-5）和高频头A101（TDQ-3H3—HS—1），开机试机将黑背景关掉，故障显现时为暗淡的雪花，有断续的声音，怀疑存在虚焊的地点。
打开机壳，故障显现时用手按动大板故障即可复原，看来大板确实存在虚焊的地点，找来台灯，将线路板照了遍也没有发觉虚焊、板断的地点，右手按压大板的任何位置故障都有变化。
静下心来认真分析，故障为暗淡的雪花有伴音，有暗淡的雪花应该为中放电路部分的问题，而有伴音的话看起来又说明中放电路是正常的。
认真检查，发觉当按到电容C811 的负端时，屏幕的雪花明显变亮，看来问题就在此处。
认真观看，C811 的正极元件腿全然就没有穿过线路板，应该确实是假焊。
为了证实问题，用电容跨在C811 处，电视机即复原正常，证实了我的方法。
R多媒体产品维修手册LED50K690U、LED55K690U主板方案：MT5508电源方案：HLL-5060WB多媒体研发中心2015.04目录LED50K690U、LED55K690U (3)一、产品介绍 (3)（一）、产品外观介绍 (3)外观图： (3)端子图： (4)（二）、产品功能规格、特点介绍 (5)技术参数： (5)视频支持格式： (6)HDMI、分量输入端口支持的信号格式： (6)（三）、产品差异介绍 (6)主板差异： (6)电源板差异： (7)二、产品方案概述 (7)整机内部图 (7)LED50K690U (7)LED55K690U (7)整机信号流程图 (8)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板电路原理图 (13)四、电源板原理说明 (38)A、产品介绍： (38)B、方案概述 (38)C、分部原理说明 (39)D、常见故障分析 (44)E、单板检修流程 (44)五、产品爆炸图及明细 (46)LED50K690U (46)LED55K690U (47)六、软件升级方法 (47)A、MTK系列机型信息汇总： (47)B、MTK系列方式使用的调试工具以及相关软件工具介绍。
(49)C、如何使用U盘升级： (50)D、升级完成之后的维护工作。
(57)E、如何获取有效的Log信息？ (58)F、故障板的常规判断方法： (60)液晶电视服务手册LED50K690U、LED55K690U一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）LED50K690ULED55K690U端子图：（二）、产品功能规格、特点介绍技术参数：视频支持格式：HDMI、分量输入端口支持的信号格式：（三）、产品差异介绍LED50K690U184489主板组件\RSAG2.908.6288-01\ROH182249电源板组件\RSAG2.908.6106-09\ROH180100液晶屏\HE500HU-B52\S0\ROHLED55K690U180262主板组件\RSAG2.908.6288\ROH179662液晶屏\HE550HU-B51(200)\S0.B0\ROH178323电源板组件\RSAG2.908.6106-02\ROH主板差异：主板组件RSAG2.908.6288-01比主板组件RSAG2.908.6288少了位号为R3722 R3721的片式电阻，物料号为：1043880 \RC0402JR-07-0R0\TP\ROH。
电源板差异：RSAG2.908.6106-02与RSAG2.908.6106-09可通用。
二、产品方案概述整机内部图LED50K690ULED55K690U整机信号流程图电源分配图三、主板原理说明主板实物图接TCON接音箱主板电路原理图内部技术资料,注意保密!- 20 –内部技术资料,注意保密!- 21 –内部技术资料,注意保密!四、电源板原理说明LED50K690U采用电源板组件RSAG2.908.6106-09。
LED55K690U采用电源板组件RSAG2.908.6106-02。
A、产品介绍：6106电源板由100V-240V交流电压输入，提供4路输出：主板所需的12V，功放所需的18V，以及两路LED驱动电压输出。
主要性能指标：1、电源应用范围：交流100V～240V 50Hz/60Hz2、电源最大输出功率：Pout=180W3、电源额定输出功率：Pout=150W4、接口：开发中心标准接口电源输出规格如下：B电源工作原理和结构框架图如下：100V-240V交流电压输入后,反激电路首先启动，12V和18V输出，12V提供给主板待机电路。
当主板发送待机启动信号给电源板SW端子后，反激电路分别提供VCC给PFC电路（功率因数校正电路）控制芯片NCP1608和LLC电路控制芯片LX27901。
PFC电路首先启动，输出380V直流电压；当PWM端子电压为高时，LLC电路启动，输出两路恒流的LED驱动电压将LED背光点亮。
C 、分部原理说明 （一）、反激电路反激电路主控芯片采用的新一代的固定频率电流型反激变换式PWM 控制器NCP1271，它集成了高压启动，低待机功耗，特别是专利的软跨越技术，可以实现最低待机功耗，并保持无音频噪声。
其各个引脚的功能如下：（二）、PFC电路PFC（Power Factor Correction）即功率因数校正,主要用来表征电子产品对电能的利用效率。
功率因数越高，说明电能的利用效率越高。
该部分的作用为能够使输入电流跟随输入电压的变换。
从电路上讲为，PFC电路后大的滤波电解C829的电压将不再随着输入电压的变化而变化，而是一个恒定的值。
随着开关电源的发展，软开关技术得到了广泛的发展和应用，已研究出了不少高效率的电路拓扑，主要为谐振型的软开关拓扑和PWM型的软开关拓扑。
近几年来，随着半导体器件制造技术的发展，开关管的导通电阻，寄生电容和反向恢复时间越来越小了，这为谐振变换器的发展提供了又一次机遇。
对于谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较高的效率。
LLC谐振电路，是我们现在所说的LLC谐振半桥电路的一个通俗的叫法，由于谐振时由于有两个L 及一个C发生谐振，故称LLC电路，因此并非是三个英文单词首字母的缩写。
下图给出了LLC谐振变换器的电路图和工作波形。
图3中包括两个功率MOSFET（S1和S2），其占空比都为0.5；谐振电容Cs，副边匝数相等的中心抽头变压器Tr，Tr的漏感Ls，激磁电感Lm，Lm在某个时间段也是一个谐振电感，因此，在LLC谐振变换器中的谐振元件主要由以上3个谐振元件构成，即谐振电容Cs，电感Ls和激磁电感Lm；半桥全波整流二极管D1和D2，输出电容Cf。
LLC变换器的稳态工作原理如下。
1、〔t1，t2〕当t=t1时，S2关断，谐振电流给S1的寄生电容放电，一直到S1上的电压为零，然后S1的体二级管导通。
此阶段D1导通，Lm上的电压被输出电压钳位，因此，只有Ls和Cs参与谐振。
2、〔t2，t3〕当t=t2时，S1在零电压的条件下导通，变压器原边承受正向电压；D1继续导通，S2及D2截止。
此时Cs和Ls参与谐振，而Lm不参与谐振。
3、〔t3，t4〕当t=t3时，S1仍然导通，而D1与D2处于关断状态，Tr副边与电路脱开，此时Lm，Ls和Cs一起参与谐振。
实际电路中因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。
4、〔t4，t5〕当t=t4时，S1关断，谐振电流给S2的寄生电容放电，一直到S2上的电压为零，然后S2的体二级管导通。
此阶段D2导通，Lm上的电压被输出电压钳位，因此，只有Ls和Cs参与谐振。
5、〔t5，t6〕当t=t5时，S2在零电压的条件下导通，Tr原边承受反向电压；D2继续导通，而S1和D1截止。
此时仅Cs和Ls参与谐振，Lm上的电压被输出电压箝位，而不参与谐振。
6、〔t6，t7〕当t=t6时，S2仍然导通，而D1和D2处于关断状态，Tr副边与电路脱开，此时Lm，Ls和Cs一起参与谐振。
实际电路中因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。
LLC谐振变换器是通过调节开关频率来调节输出电压的，也就是在不同的输入电压下它的占空比保持不变，与不对称半桥相比，它的掉电维持时间特性比较好，可以广泛地应用在对掉电维持时间要求比较高的场合。
D、常见故障分析PFC电路简单维修介绍：PFC部分损坏，一般表现为大电解C860、C865上的电压不正常，不在370V-400V范围内。
如果电解上的电压远高于380V，一般来说是NCP1608 FB端（1脚）出了问题，此时重点查看R833、R838、R839、R840、R844这几个电阻是否漏焊或损坏，如果没有，则可能是芯片的1脚发生故障，需要更换芯片。
如果电压远小于380V（310V左右），则可能是PFC 部分没有工作，此时首先判断芯片Vcc（8脚）电压是否正常，如果不正常，可能问题不是出在PFC上，需要顺着Vcc供电这一路向前一步步确认下去，直到找到故障点。
如果Vcc正常，则就要看别的脚的外围元件有无问题，找到故障点，如果各脚的元件无问题，则可能是芯片损坏了。
Vcc是查问题的很重要的一步，这是判断问题来源的关键。
LLC电路简要维修介绍：LLC电路不正常时主要表现为背光不亮，此时可按如下步骤进行检修：●查看主板产生的SW和PWM信号电压是否正常（正常都为高电平）；●PFC电压是否正常（370V-400V左右）。
如不正常（310V左右），则PFC电路未启动，参考PFC电路维修介绍；●LX27901 Vcc电压是否正常。
如不正常，则检查Vcc供电电路；●LX27901其他引脚及其外围器件是否正常。
E、单板检修流程检修流程图：五、产品爆炸图及明细LED50K690ULED55K690U六、软件升级方法A、MTK系列机型信息汇总：下文主要是针对当前基于MTK方案的内销智能电视。
MTK内销方案主要包含XT770、K360、K610、L288、K280、K20JD、XT800、XT900、XT910、K600、K680、K370等。
其中采用Vision界面的主要机型有：K360、K610、L288、K280、K20JD、XT900、XT910以及对应的电商机型。
采用Vidaa界面的主要机型有：K600、K680、K370以及对应的电商机型。
新增Vidaa3系列机型：K690、K700、K720、XT900、XT910、XT920等B、MTK系列方式使用的调试工具以及相关软件工具介绍。
下图是Hisense公司通用的调试和维修使用工具。
在使用前请根据下图相关示意进行连接。
该调试工具适合K680、K360、K610等MTK方案全系列海信电视。
工具连接方法是：用USB转串口线将电脑与电视相连。
其中，USB端连接电脑，VGA接口端连接电视。
如果是初次连接，电脑将初次识别USB硬件设备，将cp210x的安装目录加入扫描目录，Windows会找到驱动自动安装（需要安装两次驱动）。
如图2-2、2-3所示。
图0-1初次链接下载板时的硬件向导图0-2安装成功以后的提示框CP210x_VCP_Win2K_XP.exe为调试升级工具CP210x的驱动程序。
建议在WinXP系统下安装驱动程序，安装过程中选择默认安装即可。
一般使用SecureCRT.exe工具监控Log信息或进行指令调试。
SecureCRT使用连接方法请参考后面“如何获取有效的Log信息？”相关的介绍。
C、如何使用U盘升级：升级分为正常升级和强制升级，所谓正常升级，就是在开机的情况下插入U盘升级；所谓强制升级，就是在插入U盘后，交流开机，通过按特定按键，对目前机型进行强制升级。
