海信LED50K700U_LED58K700U_LED65K700U(Hi3751-V600机芯)液晶彩电维修手册

R液晶电视服务手册LED42K11PMST6i78机芯方案青岛海信电器股份有限公司开发中心开发一部2010.08目 录LED42K11P (4)一、产品介绍 (4)（一）、产品外观介绍 (4)（二）、产品功能规格、特点介绍 (5)（三）、产品差异介绍 (6)二、方案概述 (6)三、电路框图构架 (6)四、电源分配 (7)五、原理说明 (7)1、电源部分---系统3.3Vstb (7)2、电源部分---系统+5V (8)3、电源部分---系统3.3V：33V_Normal (8)4、电源部分---系统2.5V：+2.5V_Normal (8)5、电源部分---MST6i78 核电：VCC1.2V (9)6、电源部分---液晶屏TCON供电：VCC-Panel (9)7、电源部分---USB供电：5V_USB1 (9)8、电源部分---DDR3供电 (10)9、控制部分---待机控制电路：STANDBY (10)10、控制部分---背光ON/OFF和调光电路： (11)11、存储部分---Mboot FLASH (11)12、存储部分---NAND FLASH (12)13、存储部分---EEPROM (13)14、按键电路---支持触摸按键和机械按键 (13)15、遥控电路---支持灯效控制、光感 (14)16、DDR电路---DDR3_H5TQ1G63BFR-14C (14)17、接口部分---HDMI接口 (16)18、接口部分---网络接口 (17)19、接口部分---高清接口 (19)20、接口部分---AV接口 (19)21、接口部分---VGA接口 (20)22、接口部分---AV输出接口 (21)22、接口部分---AV输出接口—音频输出 (21)23、接口部分---同轴输出电路 (21)24、接口部分---耳机输出电路 (22)25、开关机静音电路 (22)26、数字供放电路 (23)27、数字供放电路—重低音电路 (23)28、tuner 部分---5V-IF (24)29、tuner 部分---tuner (24)30、tuner 部分---tuner预中放电路 (25)31、tuner 部分---声表电路 (25)32、LVDS部分 (26)六、产品爆炸图及明细 (27)七、主板及电源板图 (28)电源板 (28)电源板实物图 (28)电源板电路图 (31)主板 (32)主板实物图 (32)八、软件升级方法 (34)液晶电视服务手册LED42K11P一、产品介绍（一）、产品外观介绍前视图后视图外观实景图（因拍摄技术有限，图片仅供参考）（二）、产品功能规格、特点介绍技术参数：各端子电平特性：（三）、产品差异介绍本机型与LED42T29GP结构装备基本一致，外观方面前壳、装饰条完全不同，底座使用的是M5塑料底座。

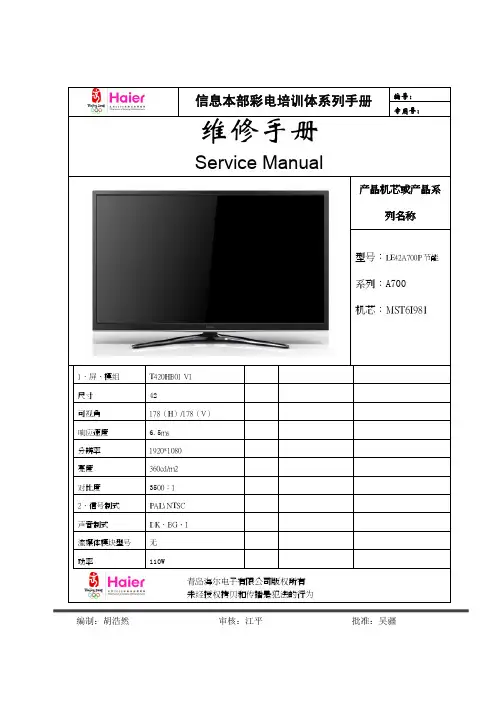

编号：信息本部彩电培训体系列手册专用号：维修手册Service Manual产品机芯或产品系列名称型号：LE42A700P节能系列：A700机芯：MST6I9811．屏、模组 T420HB01 V1尺寸 42可视角 178（H）/178（V）响应速度 6.5ms分辨率 1920*1080亮度 360cd/m2对比度 3500：12．信号制式 PAL\ NTSC声音制式 DK、BG、I流媒体模块型号 无功率 110W青岛海尔电子有限公司版权所有未经授权拷贝和传播是犯法的行为编制：胡浩然审核：江平批准：吴疆目录CONTENT项目 页码 项目 页码 1、规格 2 12.3 机芯接口定义 28 1.1 产品外观图 2 12.4 电源视图 29 1.2 产品特性 2 13、典型故障及解决措施、常见问题咨 311.3 产品先进技术 2 13.1 简要故障判定 322、 产品功能及主要特点 313.1H320P系列新增功能简要说明323、 产品衍生关系 5 13.2 常见故障现象及排除 334、 产品命名方式 5 14、安装和拆卸艺 345、产品使用说明及产品改进介绍、检测工具 615、爆炸图及明细 36 5.1仪器、仪表、操作工具的配置 616、结构规格书 375.2基板检查方法 6 17、各主要检测点的电压 386、使用者的警告 718、机芯板主要元件功能 39 6.1 警告 719、产品主要模块专用号 40 6.2 注意 720、机器软件升级调试说明 41 6.3 供电电源 76.4 使用场所 76.5 清洁 76.6 注意事项 77、案例预防措施、产品使用及日常维护保养知识 87.1 注意事项 87.2 误区 88、产品主要技术参数 99、原理图及接线图 109.1 原理图 119.2 接线图 2310、机器具体控制、工作原理及参数 2411、机器透视图与平面 2612、各模块视图、接口定义 2712.1 屏接口定义 2712.2 机芯板视图 281、产品外观结构特征（含外观图）1.1 LE42A700P节能外观图后名牌图标准遥控器端子图侧端子下端子110W HTR-D3E端子1.2 ☆机器特性1、1920*1080高分辨率；2、时尚A700窄边框外观。

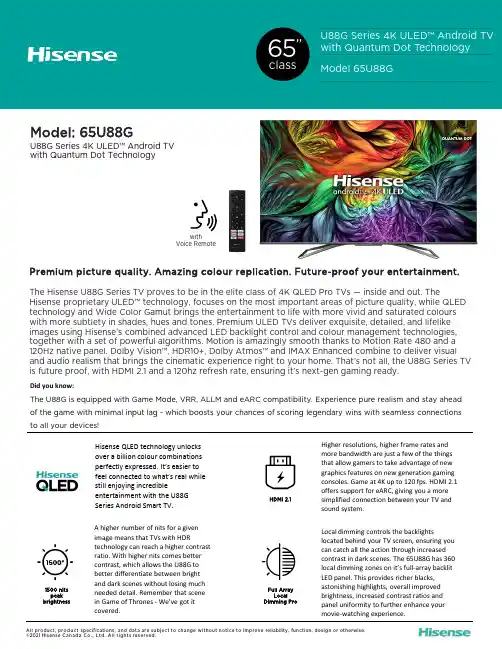

U88G Series 4K ULED™ Android TV with Quantum Dot TechnologyModel:65U88GU88G Series 4K ULED™ Android TVwith Quantum Dot T echnology Model 65U88G65class”Higher resolutions, higher frame rates and more bandwidth are just a few of the things that allow gamers to take advantage of new graphics features on new generation gaming consoles. Game at 4K up to 120 fps. HDMI 2.1 offers support for eARC, giving you a more simplified connection between your TV and sound system.A higher number of nits for a given image means that TVs with HDRtechnology can reach a higher contrast ratio. With higher nits comes better contrast, which allows the U88G to better differentiate between bright and dark scenes without losing much needed detail. Remember that scene in Game of Thrones -We’ve got it covered.Hisense QLED technology unlocks over a billion colour combinations perfectly expressed. It’s easier to feel connected to what’s real while still enjoying incredibleentertainment with the U88G Series Android Smart TV.All product,product specifications, and data are subject to change without notice to improve reliability,function, design or otherwise. ©2021Hisense Canada Co., Ltd.All rights reserved.Local dimming controls the backlightslocated behind your TV screen, ensuring you can catch all the action through increased contrast in dark scenes. The 65U88G has 360 local dimming zones on it’s full-array backlit LED panel. This provides richer blacks, astonishing highlights, overall improved brightness, increased contrast ratios and panel uniformity to further enhance your movie-watching experience.withVoice RemotePremium picture quality. Amazing colour replication. Future-proof your entertainment.The Hisense U88G Series TV proves to be in the elite class of 4K QLED Pro TVs —inside and out. TheHisense proprietary ULED™ technology, focuses on the most important areas of picture quality, while QLED technology and Wide Color Gamut brings the entertainment to life with more vivid and saturated colours with more subtlety in shades, hues and tones. Premium ULED TVs deliver exquisite, detailed, and lifelike images using Hisense’s combined advanced LED backlight control and colour management technologies, together with a set of powerful algorithms. Motion is amazingly smooth thanks to Motion Rate 480 and a 120Hz native panel. Dolby Vision™, HDR10+, Dolby Atmos™ and IMAX Enhanced combine to deliver visual and audio realism that brings the cinematic experience right to your home. That’s not all, the U88G Series TV is future proof, with HDMI 2.1 and a 120hz refresh rate, ensuring it’s next-gen gaming ready.Did you know:The U88G is equipped with Game Mode, VRR, ALLM and eARC compatibility. Experience pure realism and stay ahead of the game with minimal input lag -which boosts your chances of scoring legendary wins with seamless connections to all your devices!1500 nits peak brightness Full Array Local Dimming ProHDMI 2.1DIMENSIONS/WEIGHT CONNECTIVITYTV Dimensions(Without the stand)57.1”W ×33.1”H ×4.1”D WiFi Built in 802.11 ac Dual band (2.4/5 GHz)TV Dimensions (With the stand)57.1”W ×35.6”H ×13.6”D Ethernet Yes TV Weight with stand 56lbsBluetooth YesCarton Dimensions 63”W ×38.3”H ×7.7”D PORTS Shipping Weight 75.2 lbsHDMI 2x HDMI 2.0 & 2x HDMI 2.1(1 x eARC/CEC)DISPLAYEthernet (LAN)YesActual screen size (diagonal)64.5”USB 2 (1x USB 3.0; 1x USB 2.0)Screen class 65”RF Antenna 1Screen type FlatDigital Audio Output 1TYPE OF TV Headphone/Audio Output 1Smart TV Yes (Android TV)OTHER FEATURES Built-in Apps Yes Noise Reduction Yes Web BrowserYes Parental Control Yes Works with Amazon Alexa Yes Closed Caption Yes Works with Google Assistant Yes Sleep Timer YesPICTURE QUALITY WALL MOUNT Screen resolution 3840 x 2160VESA 400mm x 400mm Local Dimming Yes | 360 zones ACCESSORIES 4K UpscalerYesRemoteYes, Backlit Motion Rate / Response time MR480 / 6ms Battery2Aspect Ratio 16:9Quick Start Guide and/or User Manual Quick Start Guide(User Manual is available online)HDR*Dolby Vision™ | HDR10+Power Cable YesBacklight Type Source Full Array WARRANTY/UPC AUDIOWarranty 1 year (in-home)Audio output power (Watts)10W x 2UPC Code888143010342Audio technologies Dolby Atmos™ | IMAX EnhancedLANGUAGES On-Screen Display English/French/SpanishPOWERPower Consumption 300W Standby Consumption <0.5W Power Supply (Voltage/Hz)AC 120V 60HzInches65U88G SPECIFICATIONSclassHisense Canada Co., Ltd 2283 Argentia Rd, Suite 16Mississauga ON L5N 5Z21-855-344-7367*HDR viewing experience will vary by model,content availability and Internet connection.Product specifications and data are subject to change without notice.”U88G Series 4K ULED™ Android TVwith Quantum Dot T echnology Model 65U88G65。

海信电视维修点查询中心提醒：电视现在是家家户户都很常见的家电设备。

电视机的品牌也是各种各样，所以用户在使用过程中就会遇到很多的故障问题，例如，导致电视无法正常使用。

应该如何解决这个故障问题呢，今天跟着海信电视维修点查询中心一起来看看吧！长虹LT32710换频道是声音失真按一下声音加减键就正常，是遥控接收板上面的D6、D7两个贴片二极管换了，换同型号的或下掉不用就可以了。

有些型号的机器遥控不接收是遥控接收头上5V供电到地的贴片电容短路。

厦华LC-27u25液晶，开机蓝屏亮一下就熄灭，不能开机灯管不亮，经过检查是高压板高压线圈短路，购得高压板E206453 MODEL V70-001上机，声音图像正常。

三星液晶电视LA26R51B，故障是有声音无图像且无光，打开后盖在暗室里看，开机后，不见背光灯亮。

于是检查高压板，经查，此机用8个灯管，高压板24V分两路，每一路有一个4A 保险电阻，一路接4个灯管。

经查其中一路4A保险电阻开路了。

那一路短路。

导致保险电阻开路。

那一路连有四个MOS管，分别断开，发现其中有两只MOS管对地短路了，型号是SP8M3.去掉两个坏的后试机，发现屏一亮就灭了，确定是MOS管损坏后导致保护。

更换两只MOS管后一切正常。

康佳LC42DS30D使用中突然内部有爆破声，接着3无怀疑电源板损坏，检查，熔断器爆，并一103K/630电容爆，重新更换，5V电压不稳电源灯慢慢闪烁，其余输出不稳定，无法开机，遂更换电源板，开机正常。

长虹LT40600液晶彩电。

故障现象；不收台或图像不良类似高频头跑台，检修；测高频头供电正常，拆下高频头里面有5个电解电容更换排除。

这个毛病是长虹通病。

厦华LC-37HU19，AV1无输入。

拆机检修发现AV切换电路在模拟板部件上，AV通道由AV插座、NB102(贴片ICPESD5VL4UG)/NB101(贴片IC PESD5VOL5UY) 、NW200（贴片IC HEF4052BT0）组成，其中NB101是AV1和AV2的音频通道，NB102是视屏通道，AV1和AV2经过NB101、NB102后送到NW200和TV、SV-C、SV-Y进行图像和音频切换，所以先换NW200后故障依旧，在更换NB102后故障排除。
