海信TLM3218液晶彩电维修手册

海信TLM3218液晶彩电维修手册

TLM3218维修手册警告1.本维修手册仅供维修人员参考使用，用户不得擅自打开机壳。

以免发生人员触电和造成机器损坏。

2.必须由指定的合格维修人员维修本机，维修人员依据本手册对本机进行维修前，请认真阅读下面的安全警告和产品安全提示，一定不能违例操作。

安全警告：1. 本机采用液晶屏作为显示装置，液晶屏价格昂贵且较易受到损伤，要特别小心避免划伤液晶屏。

2. 更换元器件或电路板时，务必关断电源。

3. 更换电路板上的大功率电阻（金属氧化膜电阻）时，保持电阻与电路板10 mm的距离，以利电阻散热。

4. 连接线必须远离高压、高温器件。

5. 更换电源保险管时，应采用指定规格。

产品安全提示：本机采用的电子元器件和机械部件均具有特定的安全参数，对这些部分进行操作时，请认真查阅本手册所附元器件列表和相关资料。

应用不同参数的器件进行替换，可能造成点击、火灾或其它损害和事故。

- 12 -第一部分 整机原理一、概述本机为多媒体液晶电视机，采用了 SANSUNG 公司最新推出的 32 英寸高亮度电视专用 液晶屏。

图像处理部分由 GENESIS 公司的嵌入式芯片 GM1501（其中包括 CPU 、A/D 转换、SCALER 、DEINTERLACE 部分），MICRONAS 公司的解码芯片 VPC3230，成都旭光的分离式高频 头 JS-6B1/111 等组成。

本机支持射频、视频、S 端子、YCbCR/YPbPr 复用端子、VGA 端子、DVI 端子多 种图像输入方式，逐行高清处理、4：3 与 16：9 缩放、耳机输出等功能。

二、工作原理（一）电源部分 本机工作时有 120V 、14V 、12V 、9V 、5V 、3.3V 、2.5、1.8V 等多组电压。

其电源流 程框图如图一所示。

U802 U803LM1086LT1117-1.8U500U400GM1501VPC3230U801CN801U800+5VLT1117-3.3GNDLM2576U600U9032 GNDU810K4D263238AM29LV040LT1117-3.33 12VMain board4U8055PGND LT1117-2.5614V7GND14VN301 TDA7266BSW U9028IRF73149V5V12VU901 N3029LM7809CD4052Inverter_logic_powerN303NJW1137U806Panel_powerN304LM3581 120V2 120V120V 3LCD4 GND5 GND6 GND7GND图一电源连接框图- 13 -(1)120V 部分由电源板直接供给直流120V，供给背光源的INVERTER。

海信电视维修手册

海信电视维修手册

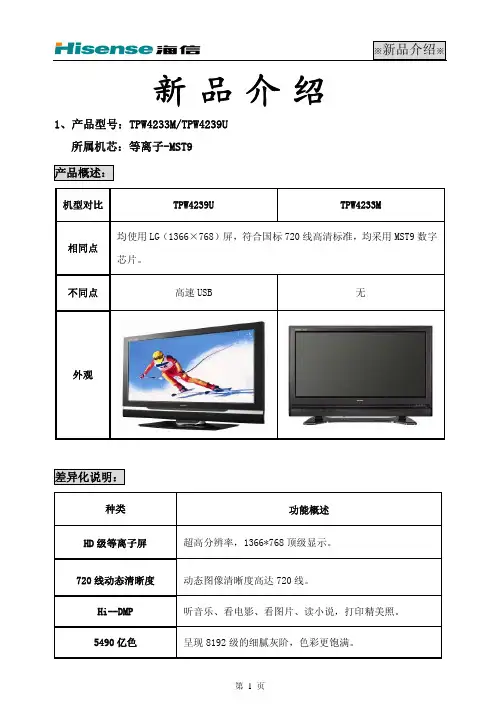

※新品介绍※
像素智能移动功能
防止灼伤屏幕，延长屏幕寿命，从而有效解决等离子的致命 缺陷。
五段式均衡器
更精准的对音响精确细分定位。
主要参数：
分类
项目
分辨率
对比度
亮度
视角
图像
ACM 色彩优化
PC 自动调整
3D 降噪
图像模式
数码定影
平衡调节
声音
五段式均衡器
声音模式
端子
S 视频输入 视频输入
TPW4239U 1366×768 15000：1
该板上由一个一体化高频头、伴音效果处理 IC、主通道伴音功放 和子通道伴音功放组成，高频头输出图像中频信号给主板
- 第 14 页 -
※电路原理※
FLI8668。
该板主要是由一个遥控指示灯和一个遥控接收头组成，用户可以
3 遥控接收板
通过该板使用遥控器，对电视进行各种操作和了解电视的使用状
况。
4 按键板
-第2页-
※新品介绍※
动硬盘，可阅读 MD、MS、SD、MMC、CF 等各种格式的媒体存储卡。无论您是在听音乐、 看电影、看图片、读小说、还是打印精美照，或者连接其它的外接设备，海信液晶电视 都能轻松满足您的需求，让您真正进入数码时代，尽情享受娱乐生活。
◆ 5490 亿色： 13bit 高流量的专业等离子屏，带来的明显优势有：灰阶（灰度等级）更加丰富、 平滑，可以达到 8192（213）；色彩更加饱满，可以达到 5490 亿色。普通的等离子屏为 8bit，灰阶为 256（28），色彩为 16.77 万色。
功能概述 超高分辨率，1366*768 顶级显示。
720 线动态清晰度 Hi--DMP 5490 亿色

海信43K,48K,55K维修手册

海信43K,48K,55K维修手册

R液晶电视服务手册LED43K510G3D、LED48K510G3D、LED55K510G3DMT5325机芯方案多媒体研发中心2011.8目 录LED43K510G3D、LED48K510G3D、LED55K510G3D (4)一、产品介绍 (4)（一）、产品外观介绍 (4)（二）、产品功能规格、特点介绍 (7)（三）、产品差异介绍 (8)二、方案概述 (8)三、框图构架 (9)四、电源分配 (9)五、原理图概述 (10)1、MAIN POWER (10)2、+12V转+5V (10)3、系统DVDD3V3 (10)4、系统AVDD3V3 (11)5、系统AVDD1V2 (11)6、系统供电：+3V3SB (11)7、主芯片供电：VCCK 1.1V (12)8、液晶屏TCON供电： (12)9、PCMCIA供电 (13)10、复位电路 (13)11、Dram供电 (14)12、控制部分---背光 (14)13、存储部分---NAND FLASH (15)14、存储部分---EEPROM (15)15、DDR3 (16)16、按键电路 (17)17、遥控电路 (18)18、接口部分---HDMI接口 (18)19、接口部分---网络接口 (20)20、接口部分---分量及AV输入接口 (20)21、接口部分---同轴输出 (21)22、接口部分---VGA接口 (21)23、接口部分---工厂维护接口 (22)24、接口部分---USB接口 (22)25、接口部分---LVDS接口 (22)26、接口部分---AV输出接口 (24)27、接口部分---耳机输出接口 (24)28、开关机静音电路 (25)29、供放电路 (26)30、数字供放电路—重低音电路 (26)31、tuner 部分---33V供电 (27)32、tuner 部分---5V-IF (27)33、tuner 部分---tuner (27)34、3D眼镜信号同步接口： (28)35、3D眼镜信号60HZ转120HZ： (28)六、产品爆炸图及明细 (29)1、LED43K510G3D (29)2、LED48K510G3D (30)3、LED55K510G3D (31)七、主板及电源板图 (33)电源板图 (35)八、软件升级方法 (37)升级之前需要提前了解的地方 (37)升级使用工具以及驱动环境配置 (38)应用主程序U盘升级方法 (42)应用主程序网络升级方法 (43)系统相关工厂调试选项说明 (43)液晶电视服务手册LED43K510G3D、LED48K510G3D、LED55K510G3D 一、产品介绍（一）、产品外观介绍前、后视图外观实景图（以LED55K510G3D为例，因拍摄技术有限，图片仅供参考）连接图（以LED55K510G3D为例）后端子图：侧端子图（二）、产品功能规格、特点介绍 技术参数：各端子电平特性：（三）、产品差异介绍LED43K510G3D采用三星公司的LTA430HW01液晶屏。

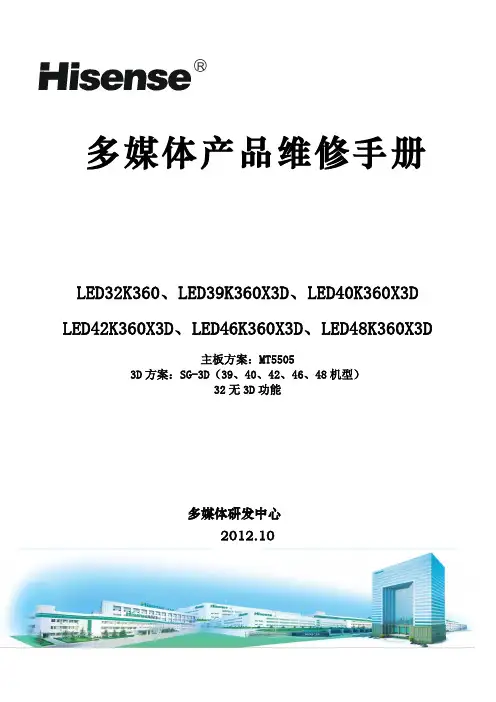

海信LED46K360X3D(主板方案MT5505,3D方案SG-3D(39,40,42,46,48机型),32无3D功能)中文维修手册

海信LED46K360X3D(主板方案MT5505,3D方案SG-3D(39,40,42,46,48机型),32无3D功能)中文维修手册

R多媒体产品维修手册LED32K360、LED39K360X3D、LED40K360X3D LED42K360X3D、LED46K360X3D、LED48K360X3D主板方案：MT55053D方案：SG-3D（39、40、42、46、48机型）32无3D功能多媒体研发中心2012.10目录LED32K360、LED39K360X3D、LED40K360X3D、 LED42K360X3D、LED46K360X3D、LED48K360X3D (4)一、产品介绍 (4)（一）、产品外观介绍 (4)（二）、产品功能规格、特点介绍 (5)（三）、产品差异介绍 (7)二、产品方案概述 (7)整机内部图 (7)整机信号流程图 (10)电源分配图 (11)三、主板原理说明 (12)主板实物图 (12)主板对应机型对照表 (13)主板电路原理图 (14)1.电源部分---系统3.3Vstb (14)2.电源部分---系统+5V (14)3.电源部分---系统3.3V：33V_Normal (14)4.电源部分--- 核电：VCCK 1.25V (15)5.电源部分---液晶屏TCON供电：VCC-Panel (15)6.电源部分---USB供电： (15)7.电源部分---DDR3供电:+1.5V_DDR3 (16)8.电源部分---PCMCIA大卡供电 (16)9.控制部分---待机控制电路：STANDBY (16)10. 控制部分---背光ON/OFF和调光电路： (16)11.存储部分---EMMC FLASH (17)12.存储部分---EEPROM (18)13.按键电路 (18)14.遥控电路---支持灯效控制、光感 (18)15.DDR电路 (19)16.接口部分---HDMI接口 (20)17.接口部分 (20)18.接口部分---USB接口 (21)19.接口部分---AV2和分量为耳机端口，使用需要加转接线 (22)20.接口部分---VGA接口 (23)21.接口部分---AV输出接口 (23)22.接口部分---AV输出接口—音频输出 (24)23.接口部分---同轴输出电路 (24)24.接口部分---LVDS接口 (24)25.接口部分---耳机输出电路 (25)26. 开关机静音电路 (25)27. 数字供放电路 (25)28. tuner 部分---3.3v (26)29. tuner 部分---tuner (26)30. PCMCIA部分 (27)31. SD卡部分 (28)四、电源板原理说明 (29)LED32K360 (29)产品外观介绍 (29)产品功能规格、特点介绍 (30)主要性能指标 (30)输出规格 (30)产品差异介绍 (30)方案概述 (30)分部原理说明 (30)工作过程 (33)备注 (33)LED39K360 (34)产品性能及规格 (34)5065电源架构简介 (35)5065电源工作原理 (36)易发故障检修 (38)LED40K360X3D (41)产品介绍 (41)主要性能指标 (42)方案概述 (42)原理说明 (42)常见故障现象分析 (44)LED42K360X3D (45)产品外型图 (45)产品性能及规格 (46)4981电源架构简介 (46)4981电源工作原理 (47)易发故障 (50)LED46K360X3D (52)产品外观介绍 (52)产品功能规格、特点介绍 (52)主要性能指标 (52)电源输出规格如下 (53)方案概述 (53)分部原理说明 (54)单板检修流程 (60)LED48K360X3D (60)产品介绍： (60)产品功能、规格： (61)方案概述： (61)分部原理说明： (62)常见故障现象分析： (68)五、产品爆炸图及明细 (69)LED32K360 (69)LED39K360X3D (71)LED40K360X3D (72)LED42K60X3D (73)LED46K60X3D (74)LED48K360X3D (75)六、软件升级方法 (76)MTK5505软件升级方法 (76)MTK5505工厂菜单调试说明 (86)液晶电视服务手册LED32K360、LED39K360X3D、LED40K360X3D、LED42K360X3D、LED46K360X3D、LED48K360X3D一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）以LED32K360为例：端子图：（二）、产品功能规格、特点介绍技术参数：视频支持格式：各端子电平特性：（三）、产品差异介绍LED39K360X3D采用模组公司HE390GFD-B02液晶屏，LED40K360X3D采用模组公司HE400GFD-B31液晶屏，LED42K360X3D采用模组公司HE420GFD-B01液晶屏, LED46K360X3D采用模组公司HE460GFD-B31液晶屏, LED48K360X3D采用三星公司LTA480HQ01液晶屏。

海信-KFR-35GW／77ZBP-直流变频系列空调维修手册

海信-KFR-35GW／77ZBP-直流变频系列空调维修手册
四、电源电路的关键元器件
本电路用到的主要关键元器件有：电源变压器、7805等。
五、电源电路关键点的电气参数
1、电源变压器降压输出的参考电压值
检测点位置
检测参考电压值
变压器5-6管脚
AC12V
变压器7-9管脚
变压器7-8管脚
变压器8-9管脚
2、整流滤波之后的检测电压参考值
检测点位置
D07的正极端
DC平均值
二、晶振电路原理图
电路图如下所示：
三、晶振电路原理分析
晶振的１脚和3脚接入主芯片的26脚和27脚，2脚接地，
这样，便可提供一个8MHz的时钟频率。
四、晶振电路的关键性器件。
本电路的关键性器件是晶振。
五、晶振电路关键点电气参数
关键点参数参考如下：
1、晶振2脚和1脚的参数
频率(f)
8 MHz
周期(T)
125 ns
二、电压检测电路原理图：
三、电压检测电路原理分析
直流母线电压经电阻R64 R65 R51R52 R53分压后输出一直流低电压，经滤波后输入CPU电压检测A/D口。本空调器的交流工作范围为：AC175V—AC250V。二极管D4为钳位二极管是将直流电平牵制在5V，而不致在电压跳变时直流电平过高而击穿芯片或使系统误操作。
四、过零检测电路的关键性器件
本电路的关键性器件是：Q01。
五、过零检测电路的电气参数
1、桥式整流之后波形
电气参数如下：
测试点位置
Q01基极
频率(f)
100 Hz
平均值(V)
峰-峰值(mv)
368
2、Q01输出波形
电气参数如下：
测试点位置
Q01集电极
频率(f)

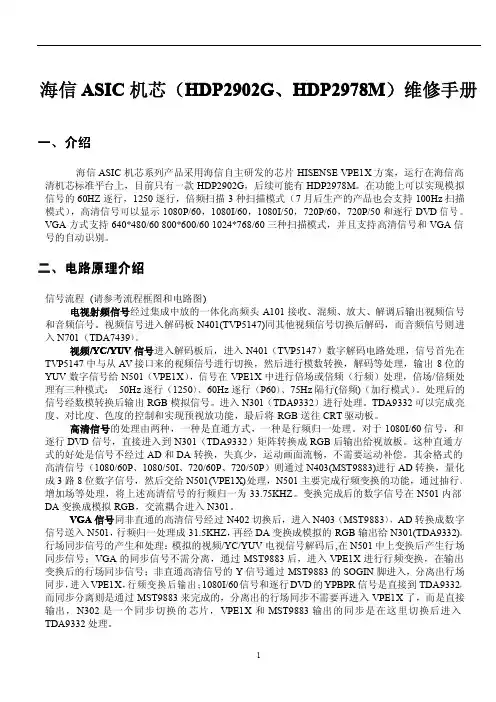

海信ASIC机芯(HDP2902G、HDP2978M)维修手册

海信ASIC机芯(HDP2902G、HDP2978M)维修手册
Y Pb Pr
CU257
N403 MST9883 将 RGB 或
N501 HISENSE VPE1X
对输入的数字处理，对传统的视频信号进行 100HZ，逐行变换，对 VGA 和高清做格式变 换，然后 D/A 输出 RGB 和行场信号。
G/Y
N402
YPRPB 信 号 AD 转 换成数 字 信号
R/Pr
2
信号流程图(虚线框内为解码板 )
Vedio-out S-vedio-C Vedio1/S-vedio-Y Vedio2/侧 AV YCbCr TV-Vedio
N401 TVP5147 ：
解码 芯
片， 把模拟的复合视频 信号 AD 转换后解码成 数字 YUV
N502 SDRAM
VGA-H VGA-V VGA-R VGA-G VGA-B
芯片介绍
5Q1265RF （电源厚膜电路） 1． KA KA5Q1265RF
KA5Q1265RF 是飞兆（ Fairchild ）公司电源模块，是高集成化元件，它把高功率 POWER MOSFET 和控制 IC 集成在一个封装里，并且 IC 功能也有所增加。 正常工作时，KA5Q1265RF 时工作在准谐振状态，这种技术要求在 MOSFET 的 D、S 间加 一只电容，它不仅能减少 DS 间的电压上升斜率，而且能减少当 MOSFET 关断时次级整流二极 管的反向电压下降斜率。这种低的斜率减少了 dv/dt 开关噪声和开关损耗，因为 MOSFET 是在 Vds 是最低或为零时导通。这也相应的减少了芯片本身的功率损耗。 待机时，KA5Q1265RF 工作在一种叫做 BURST MODE 的方式，它能使待机时的各路输出 电压降低到将近原来的一半，大大减少了待机功耗。 burst mode 方式不产生能听得见的噪声， 并且几乎不需要附加器件。 本电源在提高可靠性方面有如下五大功能： 1． 过电流脉冲保护

海信HDP2908N HDP2988N HDP2988C维修手册

海信HDP2908N HDP2988N HDP2988C维修手册

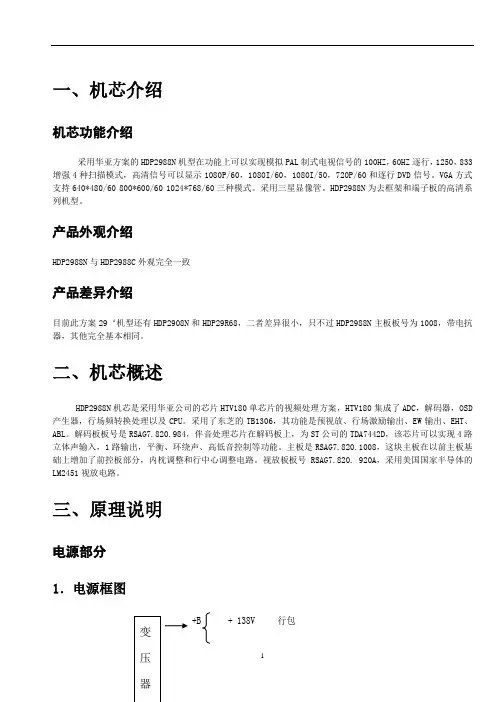

一、机芯介绍机芯功能介绍采用华亚方案的HDP2988N机型在功能上可以实现模拟PAL制式电视信号的100HZ，60HZ逐行，1250，833增强4种扫描模式，高清信号可以显示1080P/60，1080I/60，1080I/50，720P/60和逐行DVD信号。

VGA方式支持640*480/60 800*600/60 1024*768/60三种模式。

采用三星显像管。

HDP2988N为去框架和端子板的高清系列机型。

产品外观介绍HDP2988N与HDP2988C外观完全一致产品差异介绍目前此方案29‘机型还有HDP2908N和HDP29R68，二者差异很小，只不过HDP2988N主板板号为1008，带电抗器，其他完全基本相同。

二、机芯概述HDP2988N机芯是采用华亚公司的芯片HTV180单芯片的视频处理方案，HTV180集成了ADC，解码器，OSD 产生器，行场频转换处理以及CPU。

采用了东芝的TB1306，其功能是预视放、行场激励输出、EW输出、EHT、ABL。

解码板板号是RSAG7.820.984，伴音处理芯片在解码板上，为ST公司的TDA7442D，该芯片可以实现4路立体声输入，1路输出，平衡、环绕声、高低音控制等功能。

主板是RSAG7.820.1008，这块主板在以前主板基础上增加了前控板部分，内枕调整和行中心调整电路。

视放板板号RSAG7.820. 920A，采用美国国家半导体的LM2451视放电路。

三、原理说明电源部分1．电源框图+B + 138V 行包变+33V 高频头+26V 伴音功放 +8V 2SC3852 +5V-2 解码板解码 +9V 7805 +5V-1 CPU+15V 行推动+12V 视放 地磁矫正220V 78R127809 +9V TB1306（预视放）7805 +5V 中放，高频头高压 29.5KV聚焦电压 栅压视放电压 210V 灯丝电压 6.3V内枕电压 150V(峰峰值) 场块供电 +15V 场块供电 -15V行输出变压器电源厚膜电路 FSCQ 14652．电源部分工作原理介绍本电源控制芯片采用FAIRCHILD公司的开关电源集成电路FSCQ1465，这是一种内置功率MOSFET和控制器的回扫型开关电源集成电路，且具有过流、过压、过热保护电路。

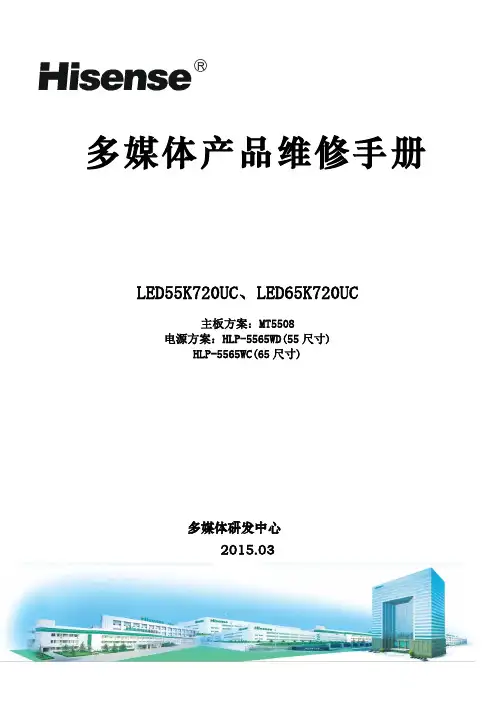

海信LED55K720UC_LED65K720UC(MT5508机芯)液晶彩电维修手册

海信LED55K720UC_LED65K720UC(MT5508机芯)液晶彩电维修手册

R多媒体产品维修手册LED55K720UC、LED65K720UC主板方案：MT5508电源方案：HLP-5565WD(55尺寸)HLP-5565WC(65尺寸)多媒体研发中心2015.03目录LED55K720UC、LED65K720UC (3)一、产品介绍 (3)（一）、产品外观介绍 (3)外观图： (3)端子图： (4)（二）、产品功能规格、特点介绍 (5)技术参数： (5)视频支持格式： (6)HDMI、分量输入端口支持的信号格式： (6)（三）、产品差异介绍 (6)主板差异： (6)电源板差异： (7)二、产品方案概述 (7)整机内部图 (7)LED55K720UC (7)LED65K720UC (8)整机信号流程图 (8)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板电路原理图 (12)四、电源板原理说明 (31)A、产品介绍： (31)B、方案概述： (32)C、分部原理说明： (33)D、常见故障现象分析： (36)E、集成电路芯片的管脚电压、参考数值、功能简介： (37)五、产品爆炸图及明细 (38)LED55K720UC (38)LED65K720UC (39)六、软件升级方法 (40)A、MTK系列机型信息汇总： (40)B、MTK系列方式使用的调试工具以及相关软件工具介绍。

(42)C、如何使用U盘升级： (43)D、升级完成之后的维护工作。

(49)E、如何获取有效的Log信息？ (50)F、故障板的常规判断方法： (52)液晶电视服务手册LED55K720UC、LED65K720UC一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）LED55K720UCLED65K720UC端子图：（二）、产品功能规格、特点介绍技术参数：视频支持格式：HDMI、分量输入端口支持的信号格式：（三）、产品差异介绍LED55K720UC180545 液晶屏\HD550FU-B51\S0\ROH180160 主板组件\RSAG2.908.6264-01\ROH179907 电源板组件\RSAG2.908.6154-05\ROHLED65K720UC179681 主板组件\RSAG2.908.6264\ROH179905 电源板组件\RSAG2.908.6154-04\ROH180441 液晶屏\HD650FU-B51\S0\ROH主板差异：RSAG2.908.6264比RSAG2.908.6264-01多一个插座，位号为XP8，物料号为：1061529 片式插座\FI-RES-HF-41\TP\JK\ROH电源板差异：RSAG2.908.6154-05较 RSAG2.908.6154-04电源板少了：初级整流桥VB802；初级PFC部分：MOS 管:V811；贴片稳压二极管VZ813；贴片电阻R837、R816、R840、R873贴片三极管V813、贴片二极管：VD816。

海信LED55K300UD(Hi3751-V600机芯)液晶彩电维修手册

海信LED55K300UD(Hi3751-V600机芯)液晶彩电维修手册

R多媒体产品维修手册LED55K300UD主板方案：Hi3751-V600电源方案：HLL-5060WO多媒体研发中心2015.08目录LED55K300UD (3)一、产品介绍 (3)（一）、产品外观介绍 (3)外观图： (3)端子图： (4)（二）、产品功能规格、特点介绍 (5)技术参数： (5)视频支持格式： (5)HDMI、分量输入端口支持的信号格式： (6)（三）、产品差异介绍 (6)主板差异： (6)电源板差异： (6)二、产品方案概述 (6)整机内部图 (6)整机信号流程图 (7)电源分配图 (8)三、主板原理说明 (9)主板实物图 (9)主板电路原理图 (10)四、电源板原理说明 (35)A、产品介绍： (35)B、方案概述 (35)C、分部原理说明 (36)D、常见故障分析 (40)E、单板检修流程 (40)五、产品爆炸图及明细 (41)六、软件升级方法 (42)A、海思系列机型信息汇总： (42)B、海思系列方案使用的调试工具以及相关软件工具介绍 (42)C、如何使用U盘升级： (43)D、升级完成之后的维护工作。

(44)E、如何获取有效的Log信息？ (44)F、故障板的常规判断方法： (46)液晶电视服务手册LED55K300UD一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）端子图：（二）、产品功能规格、特点介绍技术参数：视频支持格式：HDMI、分量输入端口支持的信号格式：（三）、产品差异介绍188744液晶屏\HD550DU-B81\S0188776主板组件\RSAG2.908.6299-18\ROH187901电源板组件\RSAG2.908.6396-05\ROH主板差异：主板组件RSAG2.908.6299-18与主板组件RSAG2.908.6299-03可通用。

电源板差异：电源板组件RSAG2.908.6396-05与电源板组件RSAG2.908.6396-02可以通用。

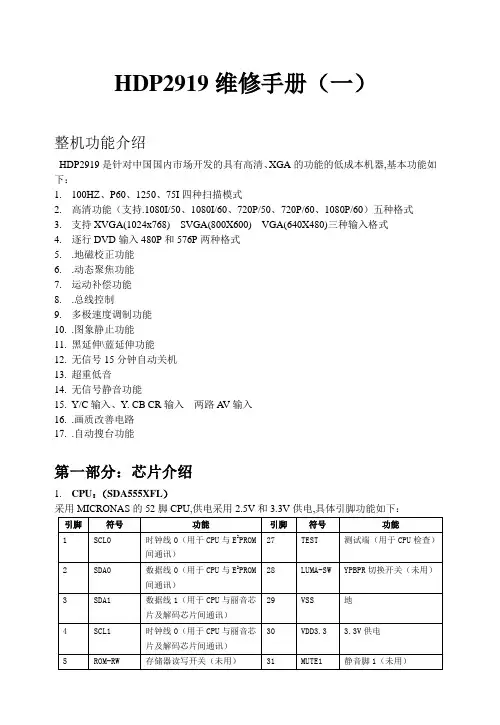

海信HDP2919维修手册

海信HDP2919维修手册

HDP2919维修手册（一）整机功能介绍HDP2919是针对中国国内市场开发的具有高清、XGA的功能的低成本机器,基本功能如下：1.100HZ、P60、1250、75I四种扫描模式2.高清功能（支持.1080I/50、1080I/60、720P/50、720P/60、1080P/60）五种格式3.支持XVGA(1024x768) SVGA(800X600) VGA(640X480)三种输入格式4.逐行DVD输入480P和576P两种格式5..地磁校正功能6..动态聚焦功能7.运动补偿功能8..总线控制9.多极速度调制功能10..图象静止功能11.黑延伸\蓝延伸功能12.无信号15分钟自动关机13.超重低音14.无信号静音功能15.Y/C输入、Y. CB CR输入两路A V输入16..画质改善电路17..自动搜台功能第一部分：芯片介绍1.CPU：（SDA555XFL）采用MICRONAS的52脚CPU,供电采用2.5V和3.3V供电,具体引脚功能如下：2.ZN01 MSP3410G(MSP3460G) 丽音处理芯片MSP3410G是MICORNAS公司的产品，具有自动声音制式识别功能(ASS)、自动音量校正功能(A VC)、五段均衡、伴音全制式B/G、I、D/K、M（支持整个欧洲伴音制式）等，可以用做模拟与数字电视接收机。

国内用MSP3460G代替，MSP3460G 与MSP3410G相比，是专门为中国开发的产品，无丽音处理。

具有以下特点：1．对输入的第二伴音中频进行A/D转换，将其转换成数字信号后对数字第二伴音中频信号进行处理。

对输入的AV模拟音频信号进行A/D转换，将其转换为数字音频信号后再处理2．具有两组中频信号输入端子、4组A V信号输入端子和1组A V信号输出端子。

3．具有自动识别伴音制式的功能，并可以自动切换到该制式所对应的信号处理电路。

4．具有五波段的多频音调补偿器，以分贝（DB）为单位进行左右声道平衡。
