2023北京初三一模物理汇编光现象章节综合（非选择题）一、实验题1．（2023·北京海淀·统考一模）小海通过一个焦距为10cm的凸透镜观察物理课本上的字，发现课本上的“理”字所成的像是倒立、缩小的，如图甲所示。
为了研究上述现象，小海利用该凸透镜及蜡烛、光具座和光屏等器材进行实验，如图乙所示。
（1）小海先调节烛焰、凸透镜、光屏三者的中心在同一高度，将凸透镜固定在光具座的50cm刻度线处，接下来应将蜡烛移至___________cm（选填“40”“30”或“20”）刻度线处，再适当移动光屏，就能在光屏上呈现烛焰清晰缩小的像；（2）在（1）的实验基础上，小海将一近视眼镜片放在45cm刻度线处，并使其中心与烛焰、凸透镜、光屏三者的中心在同一高度。
为在光屏上得到清晰的像，他可以进行的操作是___________或___________。
（每空选填一个选项前的字母）A．只将蜡烛适当左移B．只将蜡烛适当右移C．只将光屏适当左移D．只将光屏适当右移2．（2023·北京大兴·统考一模）小明在研究凸透镜成像特点时，他将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，点燃的蜡烛放置在20cm刻度线处，发现当光屏放置在65cm刻度线处时，恰能在光屏上呈现烛焰清晰的像，如图所示。
（1）图中在光屏上所成的像是______（选填“放大”“等大”或“缩小”）的实像，这个实验可以说明______（选填“照相机”“幻灯机”或“放大镜”）的成像原理；（2）保持凸透镜的位置不变，将蜡烛向左移动一小段距离，为了使光屏上呈现烛焰清晰的像，应将光屏向______（选填“左”或“右”）移动一段适当的距离，此时光屏上的像比原来的像______（选填“大”或“小”）。
3．（2023·北京石景山·统考一模）小航利用一个焦距10cm的凸透镜、蜡烛、光屏和光具座等器材进行矫正视力的模拟实验。
2023北京初三一模物理汇编电生磁一、多选题1．（2023·北京朝阳·统考一模）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图甲、乙所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示。
图丙所示的是用磁感线对上述两个实验现象的描述。
下列说法正确的是（）A．图甲所示的实验，探究的是通电螺线管的磁场方向特点B．图乙所示的实验，探究的是通电螺线管的磁场分布特点C．由图丙可知，通电螺线管周围的磁场是由磁感线组成的D．由实验可知，通电螺线管外部的磁场和条形磁铁的磁场相似3．（2023·北京门头沟·统考一模）根据图中电源的正、负极可判断：通电螺线管左端为_______极。
4．（2023·北京房山·统考一模）根据如图所示的电流方向，判断通电螺线管的A端是____极．（选填“N”或三、作图题5．（2023·北京丰台·统考一模）根据图中的电流方向，可知通电螺线管的___________（选填“A”或“B”）端是N极。
参考答案1．ABD【详解】A．小磁针静止时N极所指的方向为磁场的方向，所以该实验探究的是通电螺线管的磁场方向特点，故A正确；B．利用撒在磁体周围的铁屑可以判断该磁体周围的磁场的分布情况，而不能判断出该磁体周围各点的磁场方向，故B正确；C．磁场是一种物质，它真实的存在于磁体周围，是看不见摸不到的，为了形象地描述磁场，我们引入了带有方向的曲线（磁感线）来描述磁场，所以磁感线不是真实存在的，故C错误；D．由实验可知，通电螺线管外部的磁场与条形磁铁周围的磁场一样，通电螺线管的两端也有N极和S 极，故D正确。
故选ABD。
2．右【详解】电流从螺线管的背面的左端流进，根据螺线管的线圈绕向，在前面电流流向向下，再利用安培定，右手握住通电螺线管，四指顺着电流方向，大拇指的指向为N极，即可确定螺线管的右端为N极。
2023北京石景山初三一模物理第一部分一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。
共24分，每题2分）1. 下列四种餐具中，通常情况下属于导体的是（）A. 金属勺B. 瓷碗C. 木筷D. 玻璃杯2. 下列四种用电器中。
利用电流热效应工作的是（）A. 电冰箱B. 电视机C. 电热水壶D. 电脑3. 下列现象属于熔化的是（）A. 初春，冰雪消融汇流成溪B. 盛夏，冰棒周围出现“白气”C. 金秋，阳光照射迷雾散去D. 寒冬，树木枝头出现雾凇4. 图所示的四个事例中，由于光的反射形成的是（）A. 日晷上呈现针的“影子B. 昆明湖水中的“倒影”C. 幕布上呈现的“皮影”D. 雨后空中的“彩虹”5. 在下列实例中，用做功的方式来改变物体内能的是（）A. 用热水袋暖手，手温度升高B. 将冰块放入饮料中，饮料的温度降低C. 在炉子上烧水，水的温度升高D. 用手反复弯折铁丝，弯折处铁丝的温度升高6. 如图所示的电路中，电阻阻值R1>R2。
闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。
下列判断中正确的是（）A. I 1=I2B. I1 >I2C. U1=U2D. U1<U27. 如图所示是古代青铜器“鱼洗”，盆的两侧铸有铜耳，盆中注入水后，用双手摩擦铜耳时，会发出嗡嗡声，盆中形成浪花并迸溅水珠。
众多“鱼洗”齐鸣时，犹如千军万马奔腾，这种工艺制作体现了古人的智慧。
下列说法正确的是（）A. “鱼洗”发出的声音，可以在真空中传播B. “鱼洗”发出的声音，是由手的振动发出的C. 盆中形成浪花并迸溅水珠，说明发声的“鱼洗”正在振动D. “鱼洗”齐鸣时犹如千军万马奔腾，一定是由于其音调升高8. 利用如图甲所示的“坐位体前屈测试仪”可以对学生进行身体柔韧性测试。
某同学设计了如图乙的电路图进行模拟测试，测试者向前推动滑块相当于向左移动滑动变阻器的滑片P。
2021-2023北京初三一模物理汇编学生实验：测量小灯泡的电功率（1）小华连接好图甲所示电路，间合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移3．（2022北京丰台初三一模）某同学用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器5．（2022北京通州初三一模）在实验室测量额定电压为2.5V小灯泡的额定功率。
（2）闭合开关S，调节滑动变阻器的滑片P到某一位置，电压表和电流表的示数如图甲、乙所示，则小灯6．（2022北京西城初三一模）小军利用如图甲所示实验器材，测量额定电压为2.5V小灯泡的电功率。
（1）请你画出实验电路图；8．（2021北京海淀初三一模）为了探究不同电学元件的电学特性，小华分别选取了电阻R和额定电压为（2）小华将小灯泡L拆下，改接为电阻R，移动滑动变阻器的滑片P，测量了多组通过电阻R的电流与其参考答案1．将滑动变阻器上的其中一根导线接到上端接线柱0.3 0.75【详解】（1）[1]间合开关S，电压表、电流表均有示数，表明电路是通路且小灯泡两端有电压，小灯泡没有短路；小灯泡L发光暗淡，说明电路中电流过小；移动滑动变阻器的滑片P，电压表、中流表示数均不变，说明滑动变阻器没有起到变阻的作用，这是因为将滑动变阻器下端两个接线柱同时接入了电路，所以改正的办法是：将滑动变阻器上的其中一根导线接到上端接线柱。
（2）[2]移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图乙所示，电流表选择了量程0~0.6A，分度值为0.02A，此时示数为0.3A，即此时通过小灯泡L的电流为0.3A。
[3]小灯泡L的额定功率为P=UI=2.5V×0.3A=0.75W2．滑动变阻器的连线都接在下接线柱0.3 0.75【详解】（1）[1]由图得，灯泡L与滑动变阻器串联，电流表测量电路电流，电压表测量灯泡电压，闭合开关S，小灯泡L发光较暗，观察电压表、电流表均有示数，说明电路连接完好，且电路中电阻较大；移动滑动变阻器的滑片P时，发现电压表、电流表示数均不变，说明滑片移动过程中，电阻不发生改变，因此滑动变阻器的连线都接在了下接线柱。

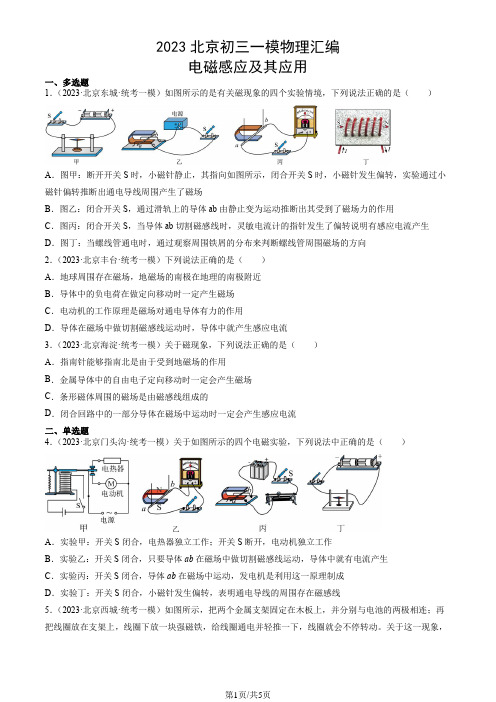

2023北京初三一模物理汇编电磁感应及其应用一、多选题1．（2023·北京东城·统考一模）如图所示的是有关磁现象的四个实验情境，下列说法正确的是（）A．图甲：断开开关S时，小磁针静止，其指向如图所示，闭合开关S时，小磁针发生偏转，实验通过小磁针偏转推断出通电导线周围产生了磁场B．图乙：闭合开关S，通过滑轨上的导体ab由静止变为运动推断出其受到了磁场力的作用C．图丙：闭合开关S，当导体ab切割磁感线时，灵敏电流计的指针发生了偏转说明有感应电流产生D．图丁：当螺线管通电时，通过观察周围铁屑的分布来判断螺线管周围磁场的方向2．（2023·北京丰台·统考一模）下列说法正确的是（）A．地球周围存在磁场，地磁场的南极在地理的南极附近B．导体中的负电荷在做定向移动时一定产生磁场C．电动机的工作原理是磁场对通电导体有力的作用D．导体在磁场中做切割磁感线运动时，导体中就产生感应电流3．（2023·北京海淀·统考一模）关于磁现象，下列说法正确的是（）A．指南针能够指南北是由于受到地磁场的作用B．金属导体中的自由电子定向移动时一定会产生磁场C．条形磁体周围的磁场是由磁感线组成的D．闭合回路中的一部分导体在磁场中运动时一定会产生感应电流二、单选题4．（2023·北京门头沟·统考一模）关于如图所示的四个电磁实验，下列说法中正确的是（）A．实验甲：开关S闭合，电热器独立工作；开关S断开，电动机独立工作B．实验乙：开关S闭合，只要导体ab在磁场中做切割磁感线运动，导体中就有电流产生C．实验丙：开关S闭合，导体ab在磁场中运动，发电机是利用这一原理制成D．实验丁：开关S闭合，小磁针发生偏转，表明通电导线的周围存在磁感线5．（2023·北京西城·统考一模）如图所示，把两个金属支架固定在木板上，并分别与电池的两极相连；再把线圈放在支架上，线圈下放一块强磁铁，给线圈通电并轻推一下，线圈就会不停转动。
2023北京初三一模物理汇编浮力一、单选题1．（2023·北京海淀·统考一模）关于图示的四个实验情景，下列说法正确的是（）A．图甲所示的实验中，弹簧测力计的示数大于木块受到的滑动摩擦力的大小B．图乙所示的实验中，在小桌面上放一个砝码后海绵的凹陷程度会増大，说明压力的作用效果与小桌的质量有关C．图丙所示的实验中，用U形管两侧液面的高度差可以反映探头处水产生压强的大小D．图丁所示的实验中，如果石块接触溢水杯底部，那么石块受到的浮力会变大2．（2023·北京燕山地区·统考一模）如图甲所示，盛有液体的圆柱形容器置于水平桌面上，容器的底面积为2100cm，容器对桌面的压强为500Pa。
用细线拴一体积为3125cm的实心金属球，将金属球浸没在液体中，如图乙所示，细线对金属球的拉力是9N，容器对桌面的压强为600Pa。
将细线剪断，金属球沉到容器底部，如图丙所示。
g取10N/kg。
下列判断正确的是（）A．金属球所受浮力是1.25NB．金属球的密度是337.210kg/mC．图丙中容器对桌面的压强为1500PaD．图丙中金属球对容器底部的压力是10N二、多选题3．（2023·北京房山·统考一模）为了验证“浸在水中的物体所受浮力大小跟物体排开水的体积有关”，小明将电子秤放在水平桌面上并调零，然后将装有适量水的烧杯放到电子秤上静止时，记录电子秤示数为m1；用细线系住铝块并将其一半缓慢浸入水中静止时，记录电子秤示数为m2；如图所示，当铝块浸没在水中静止时，记录电子秤示数为m3。
已知铝块体积为V，密度为2.7g/cm3，铝块始终不与烧杯接触；水的密度为1.0g/cm3。
下列四个选项中，判断正确的是（）A．铝块浸没在水中静止时与铝块一半浸入水中静止时相比，水对烧杯底的压强变大B．铝块浸没在水中静止时，绳对铝块的拉力等于铝块排开水的重力C．铝块浸没在水中静止时，铝块所受到的浮力等于m3g–m1gD．由m2g–m1g≠m3g–m1g，可以验证“浸在水中的物体所受浮力大小跟物体排开水的体积有关”三、综合题4．（2023·北京西城·统考一模）请阅读《雪龙2号》并回答问题。
2023北京初三一模物理汇编学生实验：测量密度一、实验题1．（2023·北京丰台·统考一模）测量某种液体密度的主要实验步骤如下(1)用调节好的天平测量烧杯和液体的总质量，当天平再次平衡时，如图甲所示，烧杯和液体的总质量为______g；(2)将烧杯中的部分液体倒入量筒中，如图所示，量筒中液体的体积为______cm3；(3)用天平测出烧杯和杯内剩余液体的总质量为74g；(4)计算出液体的密度为______g/cm3。
2．（2023·北京延庆·统考一模）下面是小阳同学测量食用油密度的主要实验步骤：①用天平测出烧杯和食用油的总质量m1．②将烧杯中的部分食用油倒入量筒中，并测出量筒中食用油的体积V．③测出烧杯和杯内剩余食用油的总质量m2．④计算出食用油的密度ρ油．请根据以上实验完成下列问题：（1）画出本次实验数据的记录表格__________．（2）实验中m1、V的测量数值分别如图甲、乙所示，测出m2=40g；则食用油的体积V=______cm3，食用油的密度ρ油=__________g/cm33．（2023·北京朝阳·统考一模）小阳为了测量某种液体的密度，进行了如下实验：（1）将天平放在水平台面上，把游码移到标尺的零刻线处。
横梁静止时，指针的位置如图甲所示。
为使横梁在水平位置平衡，应将平衡螺母向______端移动；（2）把烧杯放在调节好的天平的左盘中，当右盘中砝码的质量和游码在标尺上的位置如图乙所示时，天平横梁再次水平平衡，则烧杯和液体的总质量为______g；（3）将烧杯中的部分液体倒入量筒，如图丙所示，则量筒中液体的体积为______3cm；（4）实验中测得烧杯和杯内剩余液体的质量为80g，根据上述实验数据计算液体的密度为______3kg/m。
4．（2023·北京西城·统考一模）小华在做测量物体A密度的实验时，先将天平放在水平桌面上，调节天平平衡后，他将物体A放在天平的左盘，在右盘添加砝码并移动游码，当天平再次平衡时，右盘内所加的砝码和游码在标尺上的位置如图甲所示，则物体A的质量为___________g。
2023北京初三一模物理汇编欧姆定律一、单选题1．（2023·北京顺义·统考一模）如图所示的电路中，假设电源两端电压保持不变，2R为定值电阻。
闭合开关S，将滑动变阻器1R的滑片P向左滑动，下列判断正确的是（）A．滑动变阻器接入电路中的电阻值变大B．电流表示数变小C．电压表示数变小D．2R两端的电压保持不变2．（2023·北京石景山·统考一模）如图所示的电路中，电阻阻值R1>R2。
闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。
下列判断中正确的是（）A．I1 >I2B．I 1=I2C．U1=U2D．U1<U23．（2023·北京东城·统考一模）某种温度测试仪的电路，如图所示，其中1R为定值电阻，2R为热敏元件（阻值随温度升高而减小，电路图符号），电源两端的电压恒定不变。
闭合开关S，当热敏元件温度升高时，下列判断正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变4．（2023·北京平谷·统考一模）在物理实践活动中，某活动小组设计了用电表反映弹簧所受压力大小的电路，如图所示。
其中R′是滑动变阻器，R是定值电阻，代表测量用的电表，电源电压恒定。
则下列说法正确的是（）A ．图中的金属片可以用塑料片代替B ．电路图中的电表可能是电流表C ．闭合开关后，压力增大时，R ′接入电路的阻值变小D ．闭合开关后，压力增大时，电表的示数变大三、计算题6．（2023·北京顺义·统考一模）如图所示，电源两端电压U 为6V 并保持不变，电阻1R 阻值为10Ω。
闭合开关S 后，电流表A 的示数为0.8A 。
求：（1）电流表1A 的示数1I ；（2）电阻2R 的阻值。
7．（2023·北京大兴·统考一模）在图所示的电路中，电源两端的电压恒为6V ，电阻R 1=5Ω。
2023北京初三一模物理汇编电功率章节综合A．电热毯加热时，电路中的电流为2AA．电路中的最大电流为0.6AA．此实验中产生热量的多少用温度计示数变化的大小来反映5．（2023·北京海淀·统考一模）如图所示的电路中，电源两端电压恒定，R0是定值电阻，R是用石墨烯制成的湿敏电阻，其特点是阻值会随着其周围环境含水量的升高而增大。
闭合开关S，当人周围环境含水量升高时，下列说法正确的是（）A．电流表的示数变大B．电压表的示数不变C．电路的总功率变小D．电压表与电流表的示数之比变小6．（2023·北京朝阳·统考一模）在国际单位制中，电能的单位是（）A．帕斯卡B．牛顿C．焦耳D．伏特A．闭合S断开S时，养生壶处于高档位A．灯L与灯L的亮度一定相同B．灯L与灯L两端的电压一定相等A．灯L比灯L亮D．电路中AB两点间的电压大于BC两点间的电压10．（2023·北京丰台·统考一模）下列家用电器中，利用电流热效应工作的是（）A．电饭煲B．吸尘器C．洗衣机D．电视机11．（2023·北京房山·统考一模）下列用电器中，利用电流热效应工作的是（）A．电冰箱B．电饼铛C．电视机D．电风扇12．（2023·北京房山·统考一模）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。
如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电流表的示数变小，灯L变亮B．电流表的示数变大，灯L变暗C．电压表的示数变小，灯L变暗D．电压表的示数变大，灯L变亮13．（2023·北京延庆·统考一模）某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，N 为气敏元件，其阻值随煤气浓度的升高而增大。
闭合开关S，当煤气浓度升高时，下列判断正确的是（）A．电流表的示数变大B．输出信号的电压变小C．R两端的电压变小D．电路消耗电能变少三、计算题14．（2023·北京西城·统考一模）如图所示的电路中，定值电阻R1为10Ω，电源两端电压为3V。
2023北京初三一模物理汇编实验题一、实验题1．（2023·北京西城·统考一模）小华在做测量物体A密度的实验时，先将天平放在水平桌面上，调节天平平衡后，他将物体A放在天平的左盘，在右盘添加砝码并移动游码，当天平再次平衡时，右盘内所加的砝码和游码在标尺上的位置如图甲所示，则物体A的质量为___________g。
然后小华将物体A用细线拴住放入装有60mL水的量筒中，量筒中水的体积如图乙所示，物体A的体积为___________cm3，物体A的密度为___________g/cm3。
2．（2023·北京西城·统考一模）小亮用“伏安法”测量额定电压为2.5V小灯泡正常发光时的电阻。
（1）实验过程中，电压表的示数如图甲所示，若使灯泡正常发光，他应使串联在电路中的滑动变阻器接入电路的电阻___________；（选填“增大”或“减小”）（2）当小灯泡正常发光时，如图乙所示电流表的示数为___________A，则小灯泡的电阻为___________Ω（保留2位有效数字）。
3．（2023·北京西城·统考一模）小强与小刚利用实验证明“并联电路中，其中一条支路中的电流不断改变，干路中的电流仍等于各支路电流之和”。
小强先用导线将符合要求的学生电源、三块电流表、两个阻值相同的电阻、开关连接成如图所示的电路。
（1）小刚发现电路中只有一根导线连接有误。
请你在错误的导线处打×，用笔画线代替导线画出正确的连接位置___________；（1）小海先调节烛焰、凸透镜、光屏三者的中心在同一高度，将凸透镜固定在光具座的50cm刻度线处，（1）用调节好的托盘天平测量烧杯和食用油的总质量，当天平再次平衡时，如图甲所示，烧杯和食用油10．（2023·北京朝阳·统考一模）小阳用如图所示的实验装置进行实验，闭合开关，使金属棒AB向右运（1）小阳探究的问题是：感应电流的方向与______是否有关；（1）实验时小阳观察到的温度计的示数如图所示，温度计的示数为______℃；（1）图甲所示的实验中，小阳用弹簧测力计水平拉动木块，应使木块沿水平木板做______运动，理由是（2）把烧杯放在调节好的天平的左盘中，当右盘中砝码的质量和游码在标尺上的位置如图乙所示时，天平横梁再次水平平衡，则烧杯和液体的总质量为______g；（3）将烧杯中的部分液体倒入量筒，如图丙所示，则量筒中液体的体积为______3cm；（4）实验中测得烧杯和杯内剩余液体的质量为80g，根据上述实验数据计算液体的密度为______3kg/m。
14．（2023·北京丰台·统考一模）某小组同学通过观察生活中各种用电器发热的现象，猜想电流通过导体产生的热量可能与电流大小、电阻大小和通电时间有关。
为了探究电流通过导体产生的热量与电阻大小是否有关，他们选择了如下实验器材：甲、乙两个完全相同的烧瓶如图1所示，两个烧瓶口都盖有胶塞并插入相同规格的温度计，烧瓶内装入等质量的煤油和阻值不同的电热丝（阻值已知且不随温度变化），调零的电流表、停表、电压不变的电源、滑动变阻器各一个，导线若干。
实验中用煤油升高温度Δt的大小来反映电流通过电热丝产生热量的多少，实验电路如图2所示。
（1）以下是该小组的主要实验步骤，请你帮他们补充完整：①将装置甲、滑动变阻器、电流表等电路元件串联接入电路中，将滑动变阻器调到最大阻值，读电热丝阻值R并记录；②闭合开关S，调节滑片P到适当位置，读电流表示数I、温度计示数0t；计时2 min，读温度计示数t并记录；③断开开关S，用装置乙替换电路中的装置甲，闭合开关S，调节______，使______，读温度计示数0t；计时2min，读温度计示数t并记录；④整理实验器材，利用公式t∆=______（用测得的物理量符号表示）计算出每次实验中煤油升高的温度并记录；（2）请根据实验步骤，设计一个记录实验数据的表格______；（3）通过分析实验数据，他们发现两次实验温度计示数的变化量不同，由此得到的实验结论：______；（4）在小组交流时，有同学提出利用上述方案实施变量控制太繁琐了，请为他们提出更简洁的方案______。
15．（2023·北京丰台·统考一模）小云想探究水沸腾前后温度变化的特点，进行了如下实验：按照______（选填“自上而下”或“自下而上”）的顺序组装了如图甲所示的装置，并给一定质量的水加热，当水温为90℃时，每隔1min记录一次水温，从计时开始，经5min小云观察到烧杯中出现如图______（选填“乙”或“丙”）所示的气泡状态，得知水沸腾。
水沸腾后持续加热一段时间，并记录水的温度。
根据实验数据得到了水的温度随加热时间的关系图像如图丁所示。
由图像可知，在加热过程中，水在沸腾前温度升高，水在沸腾过程中，______。
16．（2023·北京丰台·统考一模）测量某种液体密度的主要实验步骤如下(1)用调节好的天平测量烧杯和液体的总质量，当天平再次平衡时，如图甲所示，烧杯和液体的总质量为______g；(2)将烧杯中的部分液体倒入量筒中，如图所示，量筒中液体的体积为______cm3；(3)用天平测出烧杯和杯内剩余液体的总质量为74g；(4)计算出液体的密度为______g/cm3。
17．（2023·北京门头沟·统考一模）图甲是小刚测电阻的电路图，他进行了下列操作，请按要求完成下列问题：（1）闭合开关前，滑片P应置于滑动变阻器的最______端（选填“右”或“左”）；（2）用完好的器材按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑动变阻器的滑片时，指针偏转角度仍然较小，产生该现象的原因可能是：________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则电压表的读数是______V，该电阻的阻值R =______Ω。
18．（2023·北京门头沟·统考一模）小明想探究“滑动摩擦力的大小与压力大小是否有关”，他利用符合实验要求的弹簧测力计、正方体木块A、长木板B、砝码C、细线等器材进行实验。
以下是他的部分实验步骤，请帮助他补充完整，并帮助小明设计实验表格。
（1）如图所示将长木板B放置在水平桌面上，小明用手拉动长木板B使其水平向左加速运动，拉动物块A的细线保持水平，当木块A相对于地面静止时，记录弹簧秤的示数F1，若此时A受到的摩擦力为f，则此时F1___f（选填“=”或“≠”）；（2）____________，并记录弹簧秤示数F2；（3）若F1_______F2（选填“=”或“≠”）则证明滑动摩擦力的大小与压力大小有关；实验表格：_________。
19．（2023·北京门头沟·统考一模）小辉观察家中“220V 40W”的台灯总比“220V 15W”的壁灯更亮一些，因此小辉认为：额定功率大的灯泡一定比额定功率小的灯泡亮。
请你利用实验室给定的器材，设计一个实验说明，小辉的认识是不正确的。
实验器材：满足实验要求的电源一个、标有“6V 6W”的灯泡L1和标有“6V 3W”的灯泡L2各一个、滑动变阻器一个、开关一个、导线若干。
（1）在下边方框内画出实验电路图：_________（2）简述实验现象______________（3）用计算说明：“额定功率大的灯泡一定比额定功率小的灯泡亮”的观点是错误的。
_____________ 20．（2023·北京门头沟·统考一模）为了测量某种液体的密度，小明将装有适量某种液体的烧杯，放在已调整好的天平上测量其质量，天平平衡后，右盘中所放砝码及游码在标尺上的位置如图甲所示。
则液体和烧杯的总质量是______g；然后将烧杯内的部分液体倒入量筒中，如图乙所示，液体的体积是______cm3；小明用天平测量了剩余的液体及烧杯的总质量为40g，则根据上述实验数据可知该液体的密度是_________kg/m3。
21．（2023·北京门头沟·统考一模）小丽利用如图所示的实验装置探究平面镜成像的特点。
请按要求回答下列问题：（1）实验采用透明薄玻璃板代替平面镜做实验，目的是便于___；（2）在玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取另一支蜡烛B在玻璃板后面移动，从不同角度看上去它跟蜡烛A的像_________；（3）若用这些器材探究“物体在平面镜中所成的像到平面镜的距离与物体到平面镜的距离是否有关”，接下来他应改变_____。
22．（2023·北京门头沟·统考一模）如图所示，温度计的示数为___________℃。
23．（2023·北京房山·统考一模）小军用天平和量筒测量小石块的密度。
（1）他将天平放在______台面上，将游码移到标尺的零刻线处。
横梁静止时，指针在分度盘的位置如图甲所示，为使天平横梁水平平衡，应将平衡螺母向__________端移动。
（2）用调节好的天平测量小石块的质量，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图乙所示；用量筒测量小石块的体积如图丙所示，则小石块的密度是__________kg/m3。
24．（2023·北京房山·统考一模）实验桌上有满足实验要求的器材：调节好的弹簧测力计一个，重力为1N 的钩码两个，在水平位置调节平衡的杠杆一个。
杠杆上相邻刻度间距离相等，刻线上下靠近杠杆边缘处均有圆形小孔，可用来挂钩码或弹簧测力计，如图所示。
请利用上述实验器材，设计一个实验证明：“杠杆在水平位置平衡时，如果动力臂、阻力臂保持不变，则动力F1与阻力F2有关”。
要求：（1）用点A表示钩码作用在杠杆上的位置，用点B表示弹簧测力计作用在杠杆上的位置，请在图中的杠杆上标出A点和B点；（2）写出主要实验步骤；（3）画出实验数据记录表格。
25．（2023·北京房山·统考一模）实验桌上有高度不同的发光物体A和B，焦距为10cm的凸透镜一个，刻度尺、光具座和光屏各一个。
小华选用这些器材，探究“凸透镜成实像时，像的高度与物体的高度是否有关”。
以下是小华的主要实验步骤，请帮他补充完整：（1）将焦距为10cm的凸透镜固定在光具座中央，将发光物体A、光屏分别置于凸透镜两侧。
调节发光物体A、凸透镜和光屏的高度，使它们的中心在__________高度。
（2）用刻度尺分别测出发光物体A和B的高度，并记录在表格中。
（3）将发光物体A放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光物体A清晰的像，用刻度尺测量像的高度，并记录在表格中。
28．（2023·北京延庆·统考一模）小妍在水平桌面上利用如图所示的实验器材，探究平面镜成像的特点。
