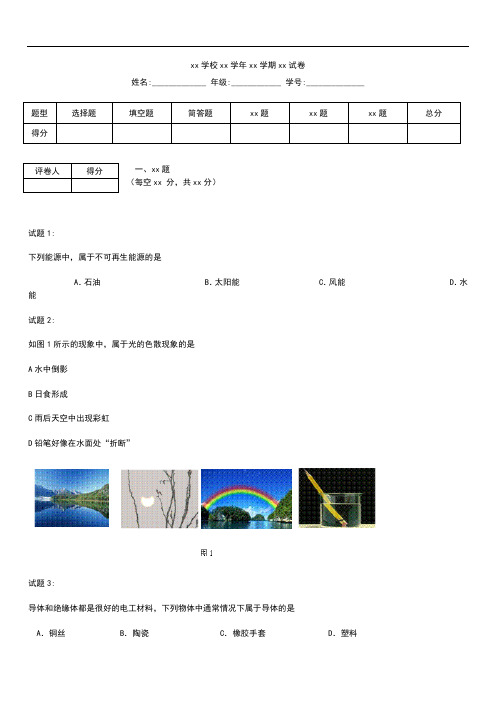

xx 学校xx 学年xx 学期xx 试卷姓名:_____________ 年级:____________ 学号:______________题型 选择题填空题简答题xx 题 xx 题 xx 题 总分 得分一、xx 题（每空xx 分，共xx 分）试题1:下列能源中，属于不可再生能源的是A ．石油B ．太阳能C ．风能D ．水能 试题2:如图1所示的现象中，属于光的色散现象的是 A 水中倒影 B 日食形成C 雨后天空中出现彩虹D 铅笔好像在水面处“折断”试题3:导体和绝缘体都是很好的电工材料，下列物体中通常情况下属于导体的是A ．铜丝B ．陶瓷C ．橡胶手套D ．塑料评卷人得分下列措施中能使蒸发加快的是A．酒精灯不用时要盖上灯帽B．洗头后用电吹风把头发吹干C．农业灌溉中用管道输水代替沟渠输水 D．蔬菜用保鲜膜包好后放入冰箱冷藏室试题5:如图2所示的实例中，属于减小压强的是A安全锤的锤头做成尖形B切蛋钢丝很细C压路机的碾子很重D书包背带做得较宽试题6:下列情况中人对物体做功的是A．提着水桶在水平地面上匀速前进 B．举着杠铃原地不动C．用力搬石头但没有搬动 D．推着小车前进试题7:关于声现象，下列说法中正确的是A．敲锣时用力越大，声音的音调越高B．耳熟能详是指声音的传播速度很大C．一切正在发声的物体都在振动D．在城市街道两旁植树种草，这是在声源处减弱噪声下列实例中，通过热传递的方式使物体内能改变的是A．向饮料中加冰块，饮料温度降低B．行驶中的汽车轮胎会发热C．古代，人类利用钻木取火 D．水沸腾时水蒸气把壶盖顶起试题9:关于家庭电路和安全用电，下列选项中正确的是A．使用试电笔，手应触碰笔尾金属体B．在未断开电源开关的情况下更换灯泡C．空气开关跳闸，说明电路中一定出现短路D．在家庭电路中电冰箱和电视机是串联的试题10:下列数据比较符合实际情况的是A．乒乓球的质量约为2kg B．人体的正常体温为37℃左右C．教室地面到天花板的高度约为1.5m D．人脉搏跳动一次需要的时间约为2s试题11:为了提高滑轮组的机械效率，下列措施中可行的是A．在可能的条件下，尽量减少定滑轮的个数及每个定滑轮的质量B．在可能的条件下，尽量减少动滑轮的个数及每个动滑轮的质量C．在可能的条件下，尽量增加每次提升货物的高度D．在可能的条件下，尽量减少每次提升货物的质量试题12:新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。
北京市2020-2022（三年）物理中考题分类汇编：电磁学（选择、填空）一、单选题1．（2022·北京·统考中考真题）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于（）A．同种电荷相互排斥B．异种电荷相互吸引C．同种电荷相互吸引D．异种电荷相互排斥2．（2022·北京·统考中考真题）图所示的电路中，电阻阻值R1<R2。
开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。
下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I23．（2021·北京·统考中考真题）图示的四种用品中，通常情况下属于导体的是（）A．金属勺B．瓷碗C．塑料壳D．木铲4．（2020·北京·统考中考真题）如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A．金属杆B．瓷筒C．电阻丝D．金属滑片5．（2020·北京·统考中考真题）如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。
下列说法正确的是（）A．灯L1比灯L2亮B．通过A点的电流大于通过B点的电流C．灯L1的实际电功率比灯L2的实际电功率小D．电路中AB两点间的电压等于BC两点间的电压6．（2020·北京·统考中考真题）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。
电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A．电流表示数变小B．电流表示数不变C．电压表示数变小D．电压表示数变大7．（2021·北京·统考中考真题）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。
安全用电是每一位公民的必备素养。
2020-2022北京初三一模物理汇编测量小灯泡的电功率实验题1．（2022·北京东城·一模）小东用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量小灯泡L的额定功率，L的额定电压为2.5V。
（1）小东连接好如图甲所示电路，闭合开关S，小灯泡L发光较暗，观察电压表、电流表均有示数，移动滑动变阻器的滑片P时，发现电压表、电流表示数均不变。
出现这种现象的原因是___________；（2）小东改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，电流表示数如图乙所示。
此时通过小灯泡L的电流为___________A，小灯泡L的额定功率为___________W。
2．（2022·北京丰台·一模）某同学用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的额定功率。
（1）连接好图甲所示电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是___________；（2）改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图乙所示，由此可知，小灯泡L的额定功率为___________W；电压U/V0.60.9 1.2 1.5 1.8 2.1电流I/A0.140.180.220.240.260.28（3）该同学想利用上述实验电路证明：在电阻一定时，导体中的电流与导体两端的电压成正比。
实验中，他调节滑动变阻器，读出相应的电压表和电流表的示数，并记录实验数据如下表所示。
根据实验数据该同学发现小灯泡中的电流与其两端的电压不是正比关系：①请你写出该同学没能实现实验目的的原因：___________；②请你画出能够实现实验目的的电路图（可以适当的更换实验器材）。
( )3．（2022·北京延庆·一模）在“测量小灯泡电功率”的实验中，电源为2节新干电池，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的规格是“20Ω，0.5A”。
2020-2022北京初三一模物理汇编欧姆定律一、单选题1．（2022·北京延庆·一模）如图甲是酒精浓度测试仪，图乙是它的工作原理图。
R0是定值电阻，R为气敏电阻，人体呼出的酒精气体浓度越大，R的阻值越小。
下面对此电路分析正确的是（）A．呼出的酒精气体浓度变大，电阻R0两端电压变小B．呼出的酒精气体浓度变大，电压表的示数变大C．呼出的酒精气体浓度变大，电流表的示数变大D．呼出的酒精气体浓度变大，通过R0的电流不变2．（2022·北京顺义·一模）实验课上，同学连接了图所示的实验电路。
闭合开关后，小灯泡发光，电流表和电压表示数正常，将滑动变阻器的滑片P向B端移动一段距离，忽略小灯泡电阻随温度的变化，则下列说法中正确的是（）A．连入电路的总电阻变小B．电流表示数变大C．电压表示数变小D．滑动变阻器两端电压不变3．（2022·北京平谷·一模）下列电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．4．（2021·北京大兴·一模）将电源、开关、滑动变阻器和小灯泡连接成如图所示的电路，闭合开关，调节滑片P到某个位置使小灯泡正常发光，假定电源两端的电压保持不变。
以下判断中正确的是（）A．滑动变阻器和小灯泡两端的电压一定相等B．滑动变阻器中的电流大于小灯泡中的电流C．将滑片P向右移动，小灯泡的亮度将变暗D．将滑片P向右移动，小灯泡中的电流变大5．（2021·北京·一模）如图所示，电源两端电压保持不变，R1、R2为定值电阻。
闭合开关S1和S2，电流表和电压表均有示数。
当开关S2断开时，下列判断正确的是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数不变C．R1电阻值不变，电路等效电阻变小D．R1电阻值不变，电路等效电阻变大6．（2021·北京海淀·一模）如图所示是一种检测植物叶片含水量的电路，R0为定值电阻，R为条状石墨烯制成的湿敏电阻（阻值随叶片含水量的增大而减小，电路图符号）。

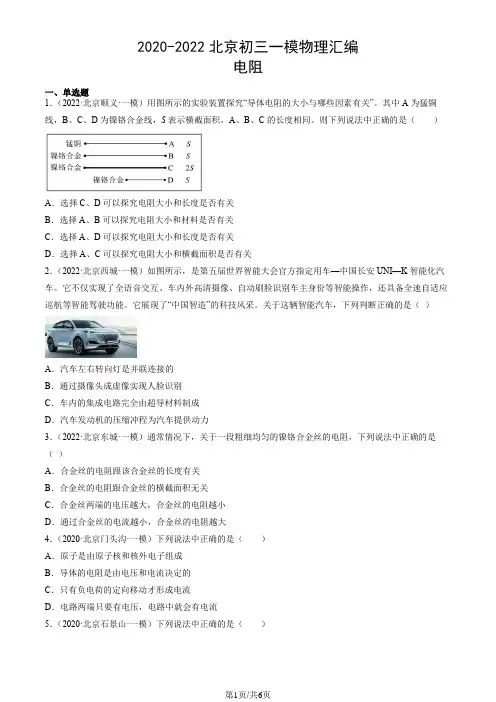

2020-2022北京初三一模物理汇编电阻一、单选题1．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。
其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。
则下列说法中正确的是（）A．选择C、D可以探究电阻大小和长度是否有关B．选择A、B可以探究电阻大小和材料是否有关C．选择A、D可以探究电阻大小和长度是否有关D．选择A、C可以探究电阻大小和横截面积是否有关2．（2022·北京西城·一模）如图所示，是第五届世界智能大会官方指定用车—中国长安UNI—K智能化汽车。
它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能操作，还具备全速自适应巡航等智能驾驶功能。
它展现了“中国智造”的科技风采。
关于这辆智能汽车，下列判断正确的是（）A．汽车左右转向灯是并联连接的B．通过摄像头成虚像实现人脸识别C．车内的集成电路完全由超导材料制成D．汽车发动机的压缩冲程为汽车提供动力3．（2022·北京东城·一模）通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大4．（2020·北京门头沟·一模）下列说法中正确的是（）A．原子是由原子核和核外电子组成B．导体的电阻是由电压和电流决定的C．只有负电荷的定向移动才形成电流D．电路两端只要有电压，电路中就会有电流5．（2020·北京石景山·一模）下列说法中正确的是（）A．同种电荷相互吸引B．负电荷的移动方向为电流方向C．通过导体的电流越大，导体电阻就越小D．将铜丝均匀拉长后其电阻变大6．（2020·北京西城·一模）下列说法中正确的是（）A．超导材料可以用来做电热器B．分子的直径小于原子的直径C．半导体材料可制作集成电路D．原子的半径比原子核小得多二、多选题7．（2020·北京通州·一模）下列说法正确的是（）A．电荷的定向移动形成了电流B．金属导体中自由电子定向移动方向与电流方向相反C．超导体适合做成高压输电线、电热水器等D．绝缘体不容易导电是因为绝缘体内没有电荷存在三、实验题8．（2022·北京海淀·一模）如图所示的实验电路中，AB和CD均为粗细均匀的镍铬合金线，二者的长度相等，AB比CD的横截面积大一些。

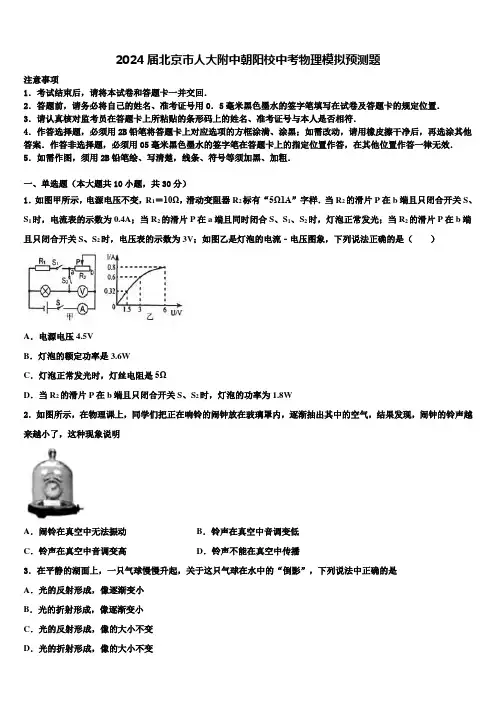

2024届北京市人大附中朝阳校中考物理模拟预测题注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．一、单选题（本大题共10小题，共30分）1．如图甲所示，电源电压不变，R1＝10Ω，滑动变阻器R2标有“5Ω1A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.4A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流﹣电压图象，下列说法正确的是（）A．电源电压4.5VB．灯泡的额定功率是3.6WC．灯泡正常发光时，灯丝电阻是5ΩD．当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8W2．如图所示，在物理课上，同学们把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，结果发现，闹钟的铃声越来越小了，这种现象说明A．闹铃在真空中无法振动B．铃声在真空中音调变低C．铃声在真空中音调变高D．铃声不能在真空中传播3．在平静的湖面上，一只气球慢慢升起，关于这只气球在水中的“倒影”，下列说法中正确的是A．光的反射形成，像逐渐变小B．光的折射形成，像逐渐变小C．光的反射形成，像的大小不变D．光的折射形成，像的大小不变4．如图所描述的情景中，没有发生动能转化为势能的是（）A．B．C．D．5．水平桌面上，甲、乙两相同的杯中盛有不同浓度的盐水．现将两相同的物块分别放入杯中，待物块静止时，两杯中液面恰好相平，如图所示．则（）A．甲杯中物块受到浮力较大B．乙杯底部受到液体的压强较大C．向甲杯中缓慢加盐，物块受到的浮力一直增大D．向乙杯中缓慢加水，物块受到的浮力一直减小6．关于声现象，下列说法正确的是A．物体振动的越快，发出的音调越低B．外科医生利用超声波振动除去人体内的结石是利用了声音传递能量C．用真空罩罩住发声体减弱噪声的做法是控制噪声的产生D．声音在不同介质中的传播速度都相同7．下列现象不可能出现的是A．的水也可以沸腾B．冰不经过熔化也可以变成水蒸气C．从冰箱里用手直接取冷冻食品有时会感到“粘”手D．冬天，戴眼镜的人从室内走到室外，眼镜上会出现小水珠8．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路9．图象法是利用图象这种特殊且形象的工具，表达各物理量之间存在的内在关系或规律的方法。

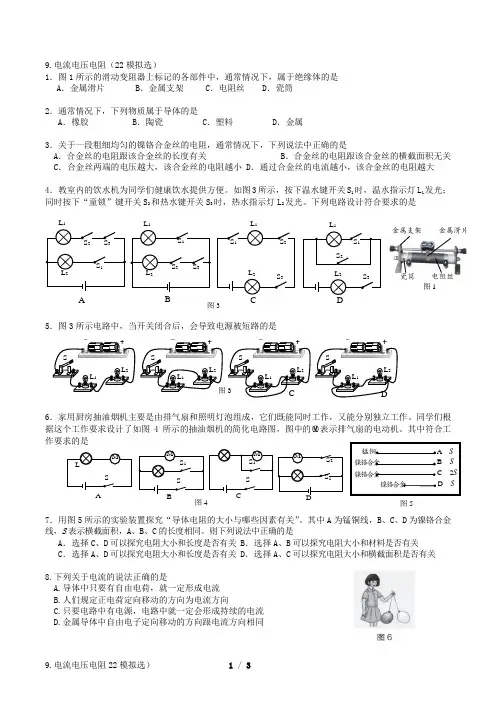

图1 金属滑片 金属支架 电阻丝 瓷筒 9.电流电压电阻（22模拟选）1．图1所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是A ．金属滑片B ．金属支架C ．电阻丝D ．瓷筒2．通常情况下，下列物质属于导体的是A ．橡胶B ．陶瓷C ．塑料D ．金属3．关于一段粗细均匀的镍铬合金丝的电阻，通常情况下，下列说法中正确的是A ．合金丝的电阻跟该合金丝的长度有关B ．合金丝的电阻跟该合金丝的横截面积无关C ．合金丝两端的电压越大，该合金丝的电阻越小D ．通过合金丝的电流越小，该合金丝的电阻越大4．教室内的饮水机为同学们健康饮水提供方便。
如图3所示，按下温水键开关S 1时，温水指示灯L 1发光；同时按下“童锁”键开关S 2和热水键开关S 3时，热水指示灯L 2发光。
下列电路设计符合要求的是5．图3所示电路中，当开关闭合后，会导致电源被短路的是6．家用厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作。
同学们根据这个工作要求设计了如图4所示的抽油烟机的简化电路图，图中的○M 表示排气扇的电动机。
其中符合工作要求的是7．用图5所示的实验装置探究“导体电阻的大小与哪些因素有关”。
其中A 为锰铜线，B 、C 、D 为镍铬合金线，S 表示横截面积，A 、B 、C 的长度相同。
则下列说法中正确的是A ．选择C 、D 可以探究电阻大小和长度是否有关B ．选择A 、B 可以探究电阻大小和材料是否有关C ．选择A 、D 可以探究电阻大小和长度是否有关 D ．选择A 、C 可以探究电阻大小和横截面积是否有关8.下列关于电流的说法正确的是A.导体中只要有自由电荷，就一定形成电流B.人们规定正电荷定向移动的方向为电流方向C.只要电路中有电源，电路中就一定会形成持续的电流D.金属导体中自由电子定向移动的方向跟电流方向相同图3 L 1 S _ + L 2 L 1 S _ + L 2 L 1 S _ + L 2 C D L 1 S + L 2 图5 C 2S B S A S D S 锰铜 镍铬合金 镍铬合金 镍铬合金 L 1 L 2 S 1 S 2 S 3 A L 1 L 2 S 1 S 2 S 3 B L 1 L 2 S 1 S 2 S 3 L 2 S 1 S 2 S 3 L 1 图3L L L S M B S 1 S M C S 1 图4 S M L M D S 1 S 29.如图6所示，将两个吹足气的气球分别在干燥的头发上摩擦几下，然后将悬线提起，两气球会彼此分开。

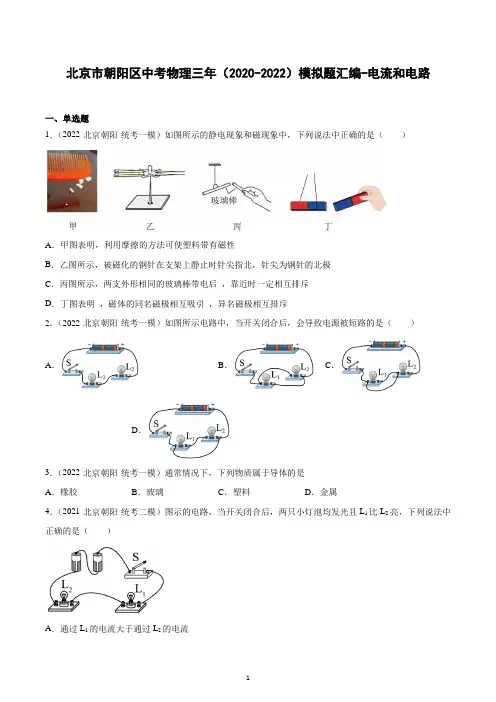

北京市朝阳区中考物理三年（2020-2022）模拟题汇编-电流和电路一、单选题1．（2022·北京朝阳·统考一模）如图所示的静电现象和磁现象中，下列说法中正确的是（）A．甲图表明，利用摩擦的方法可使塑料带有磁性B．乙图所示，被磁化的钢针在支架上静止时针尖指北，针尖为钢针的北极C．丙图所示，两支外形相同的玻璃棒带电后，靠近时一定相互排斥D．丁图表明，磁体的同名磁极相互吸引，异名磁极相互排斥2．（2022·北京朝阳·统考一模）如图所示电路中，当开关闭合后，会导致电源被短路的是（）A．B．C．D．3．（2022·北京朝阳·统考一模）通常情况下，下列物质属于导体的是A．橡胶B．玻璃C．塑料D．金属4．（2021·北京朝阳·统考二模）图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（）A．通过L1的电流大于通过L2的电流B．电路中的电流是由正电荷定向移动形成的C．干电池对外电路供电时将电能转化为化学能D．金属导线中自由电子定向移动的方向与电流方向相反5．（2020·北京朝阳·统考二模）下列用电器中，利用电流热效应工作的是（）A．电视机B．电脑C．电饭锅D．冰箱6．（2020·北京朝阳·统考二模）通常情况下，下列物品中属于导体的是（）A．塑料笔杆B．不锈钢尺C．橡皮D．陶瓷杯7．（2020·北京朝阳·统考二模）小阳用一个电动机、一个小灯泡和两个开关等器材，模拟卫生间的照明灯和排风扇的连接，使照明灯和排风扇既可以单独工作，也可以同时工作。
则图所示的电路设计中，符合上述要求的是（）A．B．C．D．8．（2020·北京朝阳·统考一模）关于图所示的四个情境，下列说法中正确的是（）A．用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引B．图中自由电子的定向移动方向为电流方向C．开关闭合后，用导线触接L2两端时，L1发光，L2不发光D．用橡胶棒把验电器A和B连接起来，B的金属箔会张开二、多选题9．（2020·北京朝阳·统考一模）下列说法中正确的是（）A．光是一种电磁波B．电源是消耗电能的装置C．原子是由原子核和核外电子组成的D．电磁波在真空中的传播速度为3×108m/s三、填空题10．（2020·北京朝阳·统考二模）如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面上自由转动。

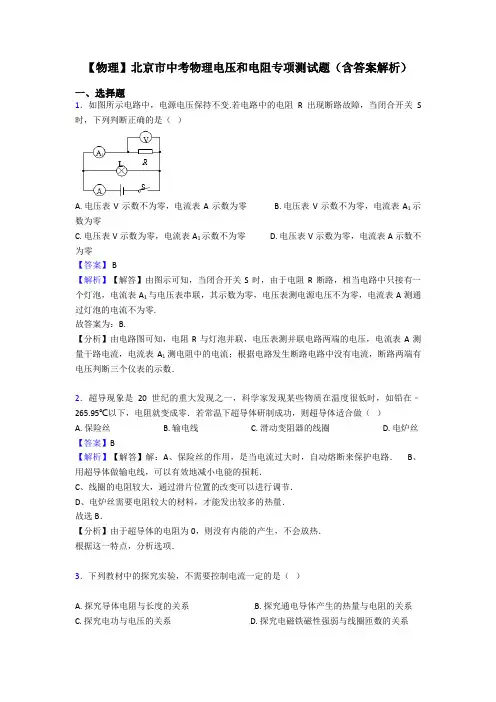

【物理】北京市中考物理电压和电阻专项测试题（含答案解析）一、选择题1．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.5．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．6．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。
北京市朝阳区中考物理三年（2020-2022）模拟题汇编-做功与机械能一、单选题1．（2022·北京朝阳·统考二模）如图所示的实例中，力对物体做功的是（）A．人推小车在地面上匀速前进B．举重运动员举着杠铃静止不动C．人搬石头没有搬动D．叉车托着货物在水平面上匀速移动2．（2021·北京朝阳·统考二模）图示的是某同学玩滑板车（非电动）时的情景，滑板车在水平路面上沿直线运动。
下列说法中正确的是（）A．滑板车底部装有轮子是为了增大摩擦B．滑板车能够继续向前运动是由于受到惯性C．滑板车所受重力与它对地面的压力是一对平衡力D．该图所示情景中的滑板车的机械能在逐渐减小3．（2020·北京朝阳·统考二模）下列各情景中，小阳对书包做功的是（）A．小阳背着书包站在车站等车B．小阳不慎将书包从手中脱落C．小阳把放在地面的书包向上拎起D．小阳背着书包匀速走在水平步道上4．（2020·北京朝阳·统考一模）如图为水电站剖面图，拦河大坝中的水从H流出，经过P流向Q，水流推动叶轮转动使发电机发电。
下列判断中正确的是（）A．修筑拦河大坝是为了增加水的机械能B．水从H流到P的过程中，其动能减小C．发电机将电能转化为机械能D．水在H处的机械能等于Q处的机械能5．（2020·北京朝阳·统考模拟预测）下面关于功、功率、机械效率说法正确的是（）A．功率小的机械做功一定快B．做功时间越长，机器的功率越大C．机械做功少，功率一定小，机械效率一定低D．有用功一定时，额外功少的机械，机械效率一定高二、多选题6．（2022·北京朝阳·统考二模）为了将放置在水平地面上重为150N的物体提升到高处，小阳设计了如图甲所示的滑轮组。
小阳用竖直向下的拉力F拉绳，拉力F随时间的变化关系图像如图乙所示，物体上升的高度h随时间t变化的关系图像如图丙所示。
