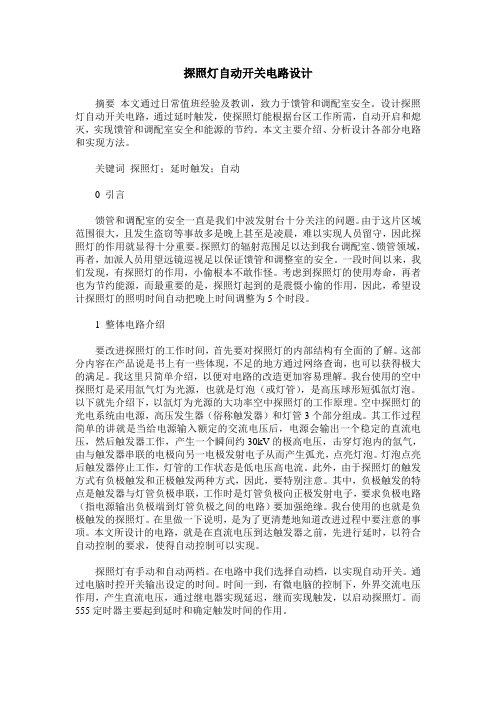

探照灯自动开关电路设计
摘要本文通过日常值班经验及教训，致力于馈管和调配室安全。
设计探照灯自动开关电路，通过延时触发，使探照灯能根据台区工作所需，自动开启和熄灭，实现馈管和调配室安全和能源的节约。
本文主要介绍、分析设计各部分电路和实现方法。
关键词探照灯；延时触发；自动
中图分类号tm564 文献标识码a 文章编号
1674-6708（2011）54-0100-02
0 引言
馈管和调配室的安全一直是我们中波发射台十分关注的问题。
由于这片区域范围很大，且发生盗窃等事故多是晚上甚至是凌晨，难以实现人员留守，因此探照灯的作用就显得十分重要。
探照灯的辐射范围足以达到我台调配室、馈管领域，再者，加派人员用望远镜巡视足以保证馈管和调整室的安全。
一段时间以来，我们发现，有探照灯的作用，小偷根本不敢作怪。
考虑到探照灯的使用寿命，再者也为节约能源，而最重要的是，探照灯起到的是震慑小偷的作用，因此，希望设计探照灯的照明时间自动把晚上时间调整为5个时段。
1 整体电路介绍
要改进探照灯的工作时间，首先要对探照灯的内部结构有全面的了解。
这部分内容在产品说是书上有一些体现，不足的地方通过
网络查询，也可以获得极大的满足。
我这里只简单介绍，以便对电路的改造更加容易理解。
我台使用的空中探照灯是采用氙气灯为光源，也就是灯泡（或灯管），是高压球形短弧氙灯泡。
以下就先介绍下，以氙灯为光源的大功率空中探照灯的工作原理。
空中探照灯的光电系统由电源，高压发生器（俗称触发器）和灯管3个部分组成。
其工作过程简单的讲就是当给电源输入额定的交流电压后，电源会输出一个稳定的直流电压，然后触发器工作，产生一个瞬间约30kv的极高电压，击穿灯泡内的氙气，由与触发器串联的电极向另一电极发射电子从而产生弧光，点亮灯泡。
灯泡点亮后触发器停止工作，灯管的工作状态是低电压高电流。
此外，由于探照灯的触发方式有负极触发和正极触发两种方式，因此，要特别注意。
其中，负极触发的特点是触发器与灯管负极串联，工作时是灯管负极向正极发射电子，要求负极电路（指电源输出负极端到灯管负极之间的电路）要加强绝缘。
我台使用的也就是负极触发的探照灯。
在里做一下说明，是为了更清楚地知道改进过程中要注意的事项。
本文所设计的电路，就是在直流电压到达触发器之前，先进行延时，以符合自动控制的要求，使得自动控制可以实现。
探照灯有手动和自动两档。
在电路中我们选择自动档，以实现自动开关。
通过电脑时控开关输出设定的时间。
时间一到，有微电脑的控制下，外界交流电压作用，产生直流电压，通过继电器实现延迟，继而实现触发，以启动探照灯。
而555定时器主要起到延时
和确定触发时间的作用。
2 分析各部分电路具体功能
此电路主要分成4个部分（如图1），现在具体介绍各个部分的功能。
1）微电脑时控开关。
按照使用说明书，连线、选择我们需要的功能设定。
通过微电脑时控开关从晚上7时到第二天6时划分为5个时段，其中时间间隔不等，进行时间设定。
这个时间设定可以根据季节变化而改动。
此外，为了给小偷难以捉摸的时间规律，我们也可以经常改变时间设定；
2）7812电路连接。
使用三端稳压器7812构成单电源电压，输出串联型稳压电源。
使用7812的作用：（1）是为了滤波，虑除交流噪声使输出电流更平稳；（2）提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
如图1所示，市电220v/ac经过变压器再经过整流之后，变成15v/dc。
整流电路是自己使用4个速流二极管(如in4001)组成。
滤波电容c1、c3一般选取几百到几千微法。
这里选择1 000μf。
因为稳压器距离整流滤波电路比较远，在输入端入电容器c2（数值为0.01μf ），以抵消线路的电感效应，防止产生自激振荡；
3）利用555时基单稳态制作延时电路。
从555时基集成电路特性可知，当④脚电位高于1.4v时，如果②脚电位低于1/3vdd，集成电路内部触发器处于置位状态，③脚输出高电平；如果②脚和⑥
脚电位同时高于2/3vdd，③脚输出低电平；因此，可利用555时基单稳态的翻转特性制作延时器。
根据探照灯所需要的触发时间，我们选择两组555时基单稳态电路，来设置时间，分别为3.3s、1s。
下面具体介绍为得到相应时间所需要的器件。
由图1中图虚框1所示，电路中555时基单稳态电路的翻转时间由电容c4决定，时间常数。
根据现有材料，再者考虑电容的精度要求，选择：，由，其中，得：
，
由图1中图虚框2所示，电路中555时基单稳态电路的翻转时间由电容c7决定，时间常数为。
为了c7的电能在停电时能尽快释放，以免造成误动作，c7电容量应该小。
元件选择如下：选c7=47μf，由，得：。
取r2=；
4）继电器作用与选择。
继电器是一种电控制器件。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
故在电路中起着自动调节、安全保护、转换电路等作用。
在设计里，选择继电器正是基于这种考虑。
其次，就是其产品已经十分成熟，并且在市面上价格不高，性能价格比较好。
选择继电器，必然根据我们所需要的条件进行选择。
我们所能提供的控制电路的电源电压为12v，最大电流为0.1a；继电器额定工作电压是继电器
最主要的一项技术参数。
必须使所在电路的工件电压不超过继电器额定工作电压，否则继电器线圈会被烧毁。
因为，我们选择了555电路来产生延时时间，而555电路同时也可以直接驱动继电器，使继电器工作。
此设计中，不需要另外设置继电器的驱动电压。
查阅相关资料确定使用条件后，首先查看手头上已经有的电磁式继电器，确实可以利用。
安装时，考虑到小型继电器安装，并且还要考虑电路板安装布局。
为使所做的设备能安装在原来探照灯的触发器的位置，并外观相对好看，我们选择大小合适的机箱。
这样，继电器就确定下来了；
5）整体电路功能。
当所设定的时间一到，微电脑时探开关接通“自动”开关，触发电路动作。
从图1中可以看到有两组继电器，分别延时为秒和1s。
由于探照灯通电后不能马上触发，否则有可能引起瞬间电流过大而烧坏。
因此，设计如图1虚框2所示，通电后1秒钟继电器动作，使常闭触点断开，去触发探照灯。
再经过2.3s 后如图1虚框1所示，继电器动作使常开触点吸合，使触发电路断开，完成一次触发探照灯的动作，点亮探照灯。
3 结论
探照灯自动开关电路投入使用以来，确实减轻人员负担，起到了节能环保的作用，特别是，自此以后，再没有发生过小偷盗窃事件。
这个电路设计虽然简单，却十分有用。
参考文献
[1]朱正伟，等.数字电路逻辑设计.
[2]顾建军.加装延时电路实现发射机来电自动恢复播出.
[3]kg316t微电脑时控开关说明书.。
