用电视高压包制作高压发生器

闪电制作DIY-马克思发生器和特斯拉线圈的制作图文教程特斯拉线圈，效果相当壮观，但是工程也相当浩大，造价挺高，并不是每人都能亲手做一个的。

如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。

只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。

下面是一款简版的马克思发生器电路图：这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。

左边是一个霓虹灯变压器（9kV 30mA），它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。

把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。

够简单吧！简单组装：放电效果：下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。

它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。

换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。

需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。

这款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了！往下看，还有款9级的，国人制造。

友情提醒：高压危险，玩的时候小心点！特斯拉线圈的制作教程整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。

玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。

先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作：上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。

1 电路原理高压DIY之中，必不可少的器材是一个高压发生器，依靠它可以玩出各种各样的花样。

在淘宝上可以买到各种各样的高压模块，小到电蚊拍，负离子发生器，大到电网捕兽机。

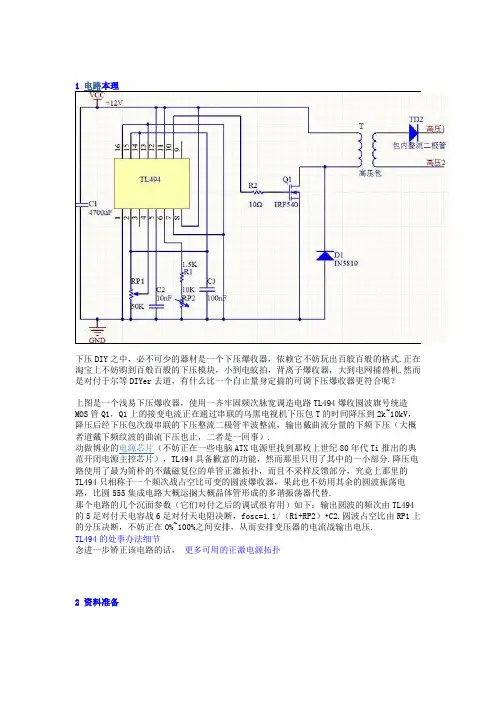

但是对于我等DIYer来讲，有什么比一个自行量身定做的可调高压发生器更适合呢？上图是一个简易高压发生器，使用一块固定频率脉宽调制电路TL494产生方波信号控制MOS管Q1，Q1上的交变电流在通过串联的黑白电视机高压包T的时候升压到2k~10kV，升压后经高压包次级串联的高压整流二极管半波整流，输出带直流分量的高频高压（或者说带高频纹波的直流高压也行，两者是一回事）。

作为专业的电源芯片（可以在一些电脑ATX电源里找到这枚上世纪80年代Ti推出的经典开关电源主控芯片），TL494具有丰富的功能，但这里只用了其中的一小部分。

升压电路使用了最为简单的不带磁复位的单管正激拓扑，并且没有采样反馈部分，事实上这里的TL494只相当于一个频率和占空比可变的方波发生器，因此也可以用其他的方波振荡电路，比如555集成电路或运放或晶体管构成的多谐振荡器代替。

这个电路的几个重点参数（它们对之后的调试很有用）如下：输出方波的频率由TL494的5脚对地电容和6脚对地电阻决定，fosc=1.1/（R1+RP2）•C2。

方波占空比由RP1上的分压决定，可以在0%~100%之间调节，进而调节变压器的电流和输出电压。

TL494的工作方式细节想进一步改进该电路的话，更多可用的正激电源拓扑2 材料准备需要的电子器材：○ 16脚DIP插座x1○ TL494芯片x1○ 4700uF，16V电容x1○ 100nF瓷片电容x1○ 10nF 瓷片电容x1○ 50k电位器x1○ 10k电位器x1○ 1.5k电阻x1○ 10欧电阻x1○ IRF540 MOS管+散热片x1 ○ IN5819二极管x1○ 8脚黑白电视机高压包x1○万能电路板（洞洞板）x1 ○导线若干其他设备：● 电烙铁● 焊锡/松香● 12V/2A电源● 万用表● 示波器（最好有）● 热风枪（如果你选用了贴片元件）● 调节电位器用的小螺丝刀大部分元件的宽容度很高，并不要求参数很准确，比如说1.6k或1.8k的电阻都可以用来代替R1。

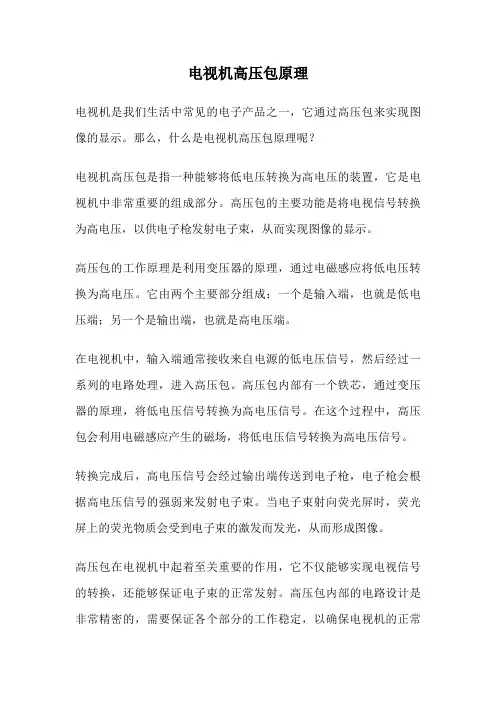

电视机高压包原理电视机是我们生活中常见的电子产品之一，它通过高压包来实现图像的显示。

那么，什么是电视机高压包原理呢？电视机高压包是指一种能够将低电压转换为高电压的装置，它是电视机中非常重要的组成部分。

高压包的主要功能是将电视信号转换为高电压，以供电子枪发射电子束，从而实现图像的显示。

高压包的工作原理是利用变压器的原理，通过电磁感应将低电压转换为高电压。

它由两个主要部分组成：一个是输入端，也就是低电压端；另一个是输出端，也就是高电压端。

在电视机中，输入端通常接收来自电源的低电压信号，然后经过一系列的电路处理，进入高压包。

高压包内部有一个铁芯，通过变压器的原理，将低电压信号转换为高电压信号。

在这个过程中，高压包会利用电磁感应产生的磁场，将低电压信号转换为高电压信号。

转换完成后，高电压信号会经过输出端传送到电子枪，电子枪会根据高电压信号的强弱来发射电子束。

当电子束射向荧光屏时，荧光屏上的荧光物质会受到电子束的激发而发光，从而形成图像。

高压包在电视机中起着至关重要的作用，它不仅能够实现电视信号的转换，还能够保证电子束的正常发射。

高压包内部的电路设计是非常精密的，需要保证各个部分的工作稳定，以确保电视机的正常运行。

高压包还需要具备一定的安全性能。

由于高压包内部工作时产生的高电压，一旦出现故障或者操作不当，有可能会对人体造成伤害。

因此，在使用电视机时，我们需要注意安全问题，避免触碰高压包或者将电视机中的部件拆卸。

总结一下，电视机高压包是电视机中重要的组成部分，它能够将低电压信号转换为高电压信号，实现图像的显示。

高压包的工作原理是利用电磁感应和变压器的原理，通过将低电压信号转换为高电压信号，从而实现电子束的发射和荧光屏的发光。

在使用电视机时，我们需要注意安全问题，避免触碰高压包或者将电视机中的部件拆卸。

1 电路本理下压DIY之中，必不可少的器材是一个下压爆收器，依赖它不妨玩出百般百般的格式.正在淘宝上不妨购到百般百般的下压模块，小到电蚊拍，背离子爆收器，大到电网捕兽机.然而是对付于尔等DIYer去道，有什么比一个自止量身定搞的可调下压爆收器更符合呢？上图是一个浅易下压爆收器，使用一齐牢固频次脉宽调造电路TL494爆收圆波旗号统造MOS管Q1，Q1上的接变电流正在通过串联的乌黑电视机下压包T的时间降压到2k~10kV，降压后经下压包次级串联的下压整流二极管半波整流，输出戴曲流分量的下频下压（大概者道戴下频纹波的曲流下压也止，二者是一回事）.动做博业的电源芯片（不妨正在一些电脑ATX电源里找到那枚上世纪80年代Ti推出的典范开闭电源主控芯片），TL494具备歉富的功能，然而那里只用了其中的一小部分.降压电路使用了最为简朴的不戴磁复位的单管正激拓扑，而且不采样反馈部分，究竟上那里的TL494只相称于一个频次战占空比可变的圆波爆收器，果此也不妨用其余的圆波振荡电路，比圆555集成电路大概运搁大概晶体管形成的多谐振荡器代替.那个电路的几个沉面参数（它们对付之后的调试很有用）如下：输出圆波的频次由TL494的5足对付天电容战6足对付天电阻决断，fosc=1.1/（R1+RP2）•C2.圆波占空比由RP1上的分压决断，不妨正在0%~100%之间安排，从而安排变压器的电流战输出电压.TL494的处事办法细节念进一步矫正该电路的话，更多可用的正激电源拓扑2 资料准备需要的电子器材：○ 16足DIP插座x1○ TL494芯片 x1○ 4700uF，16V电容 x1○ 100nF瓷片电容x1○ 10nF瓷片电容x1○ 50k电位器x1○ 10k电位器x1○ 1.5k电阻 x1○ 10欧电阻 x1○ IRF540 MOS管+集热片 x1○ IN5819二极管 x1○ 8足乌黑电视机下压包 x1○ 万能电路板（洞洞板）x1○ 导线若搞其余设备：● 电烙铁● 焊锡/紧香● 12V/2A电源● 万用表● 示波器（最佳有）● 热风枪（如果您采用了揭片元件）● 安排电位器用的小螺丝刀大部分元件的宽大度很下，本去不央供参数很准确，比圆道1.6k大概1.8k的电阻皆不妨用去代替R1.一些有特殊央供的器件如下：● 电位器：一般的电位器便能用，然而如果念透彻安排的话，推荐使用多圈可调电位器.为了安排便当，还需要一把小螺丝刀.● MOS管：那里用的是IRF540.用其余MOS管代替的话，央供Vdss正在80V以上，Vth的最小值正在2V~4V，导通电阻尽大概小（IRF540是0.077欧），共时搞佳集热片配备.特天要道的一面是，一些下本能的MOS（比圆主板上的供电MOS）由于Vth的最小值过矮（它们能正在很矮的栅压下导通，正在大部分情况下那是便宜），用正在那个电路上简单误触收引导占空比安排艰易（RP1稍一安排电流便慢遽降下），所以使用代替器件时一定要注意参数.● 下压包：使用乌黑电视机的8足下压包.如果不过爆收下压玩玩，不妨间接用本有的初级线圈.然而是间接正在磁棒上沉绕初级线圈去普及输出电压也是流通的玩法之一.● 彩电的下压包不适于那一电路，果为它们的初级安排电压是220V，需要根据匝数对付它们举止改拆才佳用.然而是它们的输出电压比乌黑电视机下很多，正在创造20-40kV输出的下压爆收器时少不了它们.焊接电路依照电路图即可，易度不大.出于仄安起睹最佳把下压包战矮压部分合并，调试完毕后再组拆到所有.一些需要注意的小场合：•给MOS安上足够大的集热片并留出集热片的空间.尔有面悔恨集热片用小了，截止调试的时间由于收热不敢加大MOS电流.•反里通过大电流的走线不克不迭用小股铜线飞线，尔用了洪量的锡正在万能板上堆出电源线战天线.•下压包的足位：4足是次级线圈的天线，2，5，6，7，8足则是初级线圈.推荐采用5足战8足通进接流旗号，然而正在那些足中任选二个皆市正在次级感触出下压，不妨根据本量电路中的表示采用.天然，间接正在磁棒上用导线自绕初级线圈也是不妨的.4 调试下压爆收器告诫：调试的时间有下压触电伤害，请千万留神•最先调试矮压部分，先不插上芯片，接上电源以去用万用表尝试芯片插座上的供电电压战电路各面电位，确认仄常以去断开电源接上芯片.•示波器那时间不妨派上用场了，丈量MOS管的栅极电压，十足仄常的话便能像尔那样正在屏幕上瞅到圆波波形——148.8KHz，12.4V峰峰值，十足仄常.•接下去安排圆波的频次战占空比，记得之前道过的么？电位器RP1安排占空比，RP2安排频次.把振荡频次调到120KHz安排，占空比约10%，而后举止下一步.断开电源，接上下压包（千万不要正在戴电的时间搞活） .•那时间如果有一个能隐现真时电流的真验电源会很佳用，不的话便需要时刻注意集热片温度预防MOS过热废弃了....把下压输出线晃到不会做用处事的场合，挨开电源输出，注意那时间的电流值.如果过大的话，赶快闭掉电源，安排RP1减小圆波占空比，而后再试.尔末尾把电流安排到了约600mA，如果需要更下的输出电压不妨正在集热片允许的范畴里普及MOS管电流.•而后留神翼翼的拿起下压包的输出线（不妨瞅到那是薄绝缘层的特造下压线，拿几cm以去的绝缘层，千万不要遇到输出线头….），将线头靠拢下压包4足的引出线，瞅到蓝紫色的劣好电弧了么？5 等离子蚀刻•当下压电极靠近，极间电场靠近气氛的打脱强度时，便会打脱气氛，爆收明明的电弧.气氛中电弧搁电爆收的等离子体为热等离子体，电子温度取气体温度大概相等，可达103~105K.使用它的局部下温战下化教活性，不妨用正在烧蚀资料，熔炼金属，表面处理等圆里.把上一步中得到的蓝紫色电弧引背黑纸，不妨瞅到纸弛表面碳化，电弧瞬间烧出了一个小洞.•更进一步的电弧展示正在一个火蜜桃上（苹果梨之类戴一定火分的火果皆止）举止，将火蜜桃取次级线圈的天线贯串，接着便不妨用下压输出线的尖端对付桃子搁电，爆收的电弧烧蚀碳化果皮，正在上头产死乌色的焦痕.由于电弧的下温，被碳化的惟有表层，内里仍旧是火灵灵的果肉，一般的火焰可搞不到那一面.处事时的电弧本量呈黄色，那是果为果皮中的部分身分受热气化混进等离子体的去由.只消资料有一定的导电性（比圆瓜果肉菜，被挨干的皮革），便不妨用那种要领正在上头刻字.•逆便，正在那里不妨体验一下前里为什么背去央供注意仄安：虽然那个下压爆收器功率不大，伤害性相对付而止不是很下，然而要正在不留神触电时正在皮肤上留住焦乌的痕迹战弥漫的烤肉气味仍旧不问题的……6 电弧球•淘宝上出卖的废品电弧球•大概许您正在网上大概者科技馆睹到过图上那样的电弧球，球里漂明的极光翩翩起舞，当把脚指搁到上头时还会出现一条随收端指尖端移动的绮丽电弧.归根结底那也是等离子体的功劳，玻璃球中的矮压气体正在下电压下辉光搁电（注意，战之前气氛中电弧的弧光搁电分歧）会随气体分歧爆收劣好的光芒，本量上那也便是霓虹灯的收光本理.正在电弧球中有一个下压爆收器，下频下压的电极一端通到玻璃球内的球形电极，另一端接天.当脚指交战玻璃球时，电流从玻璃球内电极-气体-玻璃球壳-人体-天里产死回路，于是便爆收了随脚指移动的漂明搁电电弧.由于球壳取人体间的电容很小，通过的接变电流也极小，果此对付人不伤害.•通过以上的本理分解，很简单收当前已经有了下压爆收器的前提下，只需要一个充挖了密疏气体的戴电极玻璃球便不妨自造电弧球.一个很佳的器材是老式的透明电灯泡，往日海内死产的40w以下电灯泡常常抽真空（而且限于技能真空度还略好.）用去搞那个再佳不过.可惜的是当前的灯泡普遍充挖氮气战氩气，购到的菲利普灯泡正在下压下本去不克不迭搁电……•然而是尔正在意念不到的场合找到了一个代替品，便是日光灯开辉器中的玻璃泡.泡中充挖了少量氩气，下压搁电时收出蓝色光，非常漂明.唯一的问题便是玻璃泡的体积太小，玩起去不留神的话很简单触电，念战正牌的电弧球一般搞成安置是不可能了……•某位筒子背尔推荐了收橘黑色光的充气稳压电子管WY-3P，尔脚头不所以出法真验，有那玩意的筒子感兴趣的话不妨自止玩玩XD.7 归纳正在那个电路的前提上，另有很多不妨矫正的场合.矫正电路拓扑不妨大大普及处事效用，加进反馈电路战输出滤波电容则不妨得到戴稳压的可调下压电源.最为令人镇静的设念仍旧正在磁棒上沉绕初级线圈，那样不妨正在下压包上赢得15kV级别的电压，那样不妨赢得更为壮瞅的等离子电弧，共时还不妨为尔计划中的静电飘降机提供备选电源.共时，安排占空比不妨统造电弧搁电的电流大小（也是电弧爆收热量的几），占空比的赶快变更足以激励电弧周围气氛的赶快热胀热缩，从而收出声音：那是等离子扬声器的本理，由于惟有极小品量的气氛振荡，从而具备极佳的下频赞同.表里上道正在推出宁静电弧的情况下，正在TL494的4足加载音频旗号便不妨赢得调造的电弧收声（真例），然而正在真验时那个自造下压爆收器收出的声音音量极小，推测大概是下压爆收器的功率不敷，本去的电弧电流太小的去由.要矫正那一面不然而需要改拆下压包，还需要调换集热片战MOS管，处事量轻微大了些.当前它被排正在尔的计划行列里，等到有佳消息的时间尔会再去的..之阳早格格创做本中心由 zhihuizhou 于前天11:18 增加图章版主推荐。

高压发生器原理高压发生器是一种能够产生高压电场的设备，其原理基于静电学和电场理论。

在物理学和工程技术领域，高压发生器被广泛应用于电子设备、医疗器械、科学研究等领域。

本文将介绍高压发生器的原理及其工作过程。

首先，高压发生器的原理基于静电学的基本原理。

静电学是研究静电场和静电力的学科，其中电荷是静电场的基本载体。

高压发生器利用静电学的原理，通过对电荷的分离和聚集来产生高压电场。

在高压发生器内部，通过一系列的电子元件和电路来实现对电荷的分离和聚集，从而产生高压电场。

其次，高压发生器的工作过程可以简单地分为几个步骤。

首先，高压发生器会将外部的电源输入转换成高压电源，然后经过一系列的电子元件和电路进行处理，最终产生高压电场。

在这个过程中，高压发生器需要克服电荷的阻力和电场的损耗，确保高压电场的稳定输出。

因此，高压发生器的设计和制造需要考虑电子元件的选材、电路的设计和稳定性等因素。

此外，高压发生器的应用领域非常广泛。

在电子设备中，高压发生器常用于显像管、雷达、激光器等设备中，为这些设备提供稳定的高压电源。

在医疗器械中，高压发生器被用于X射线机、电子显微镜等设备中，用于产生高压电场。

在科学研究领域，高压发生器也被广泛应用于物理学、化学等领域的实验中，为科学家提供高压电场。

总的来说，高压发生器是一种基于静电学原理的设备，能够产生稳定的高压电场。

其工作原理基于对电荷的分离和聚集，通过一系列的电子元件和电路来实现。

高压发生器在电子设备、医疗器械、科学研究等领域有着重要的应用价值，为这些领域提供了稳定的高压电源。

通过对高压发生器原理及其工作过程的了解，可以更好地理解高压发生器在现代科技领域中的重要作用。

多功能高压发生器
作者：周政
来源：《发明与创新·中学生》 2012年第8期

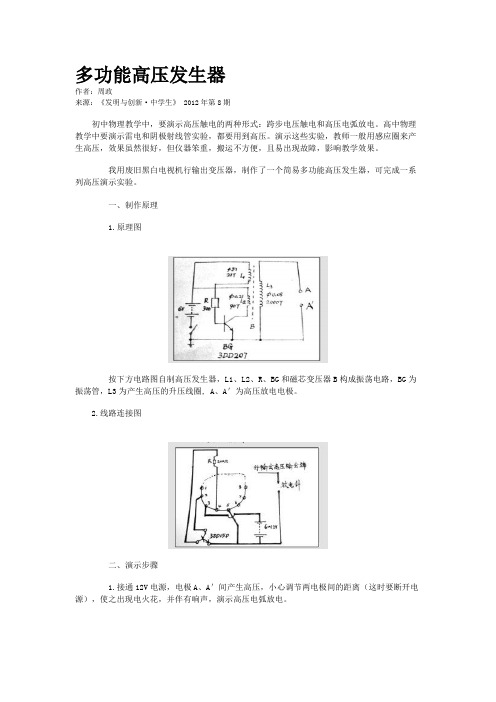

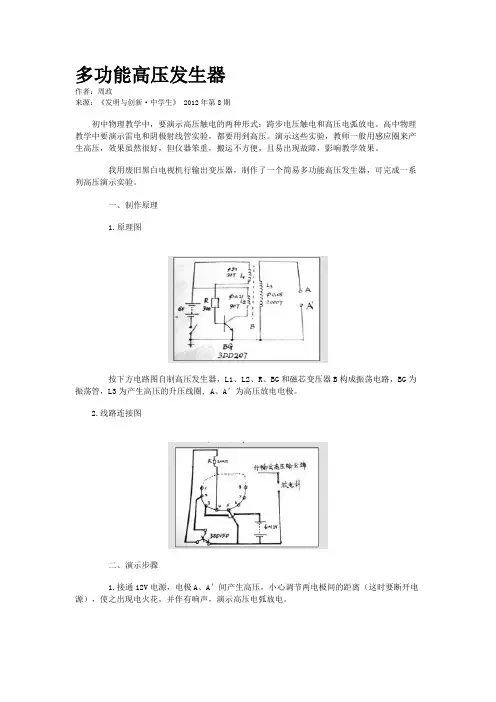

初中物理教学中，要演示高压触电的两种形式：跨步电压触电和高压电弧放电。

高中物理教学中要演示雷电和阴极射线管实验，都要用到高压。

演示这些实验，教师一般用感应圈来产生高压，效果虽然很好，但仪器笨重，搬运不方便，且易出现故障，影响教学效果。

我用废旧黑白电视机行输出变压器，制作了一个简易多功能高压发生器，可完成一系列高压演示实验。

一、制作原理
1.原理图
按下方电路图自制高压发生器，L1、L2、R、BG和磁芯变压器B构成振荡电路，BG为振荡管，L3为产生高压的升压线圈, A、A＇为高压放电电极。

2.线路连接图
二、演示步骤
1.接通12V电源，电极A、A＇间产生高压，小心调节两电极间的距离（这时要断开电源），使之出现电火花，并伴有响声，演示高压电弧放电。

2.将卫生纸靠近放电针产生的火花，只需1～2秒，可见卫生纸就会燃烧，可演示电火花引发火灾实验。

3.将两放电针间并联一高压电容，启动电源，可见白色火花放电，并伴有强烈爆鸣声，演示雷电现象，同时证明了电容器的储能作用。

4.比较并联电容器与没有并联电容器实验完成后，用金属接触两放电针，观察是否可
见明显放电现象，以此证明电容器的充电和放电过程，证明电容器具有储藏电荷的本领。

5.将高压发生器两电极与阴极射线管(磁偏转和场偏转两种)连接,分别演示带电粒子在电场中的偏转(类平抛运动)和带电粒子在磁场的运动(圆弧运动)。

此装置简单，实验效果好，安全可靠。

三、实物外观图。

高压发生器工作原理高压发生器是一种常用的设备，用于产生高压电流或高压气体。

它在多个领域中发挥着重要的作用，例如医疗、工业和科学研究等。

本文将介绍高压发生器的工作原理。

一、概述高压发生器的工作原理可以简单地描述为：通过一系列电路或装置，将低压电流或气体转化为高压。

具体的工作原理取决于不同的高压发生器类型，其中包括电压倍增器、变压器和压缩机等。

二、电压倍增器电压倍增器是一种常见的高压发生器，其工作原理基于电荷积累和放电。

电压倍增器主要由多个电容器和二极管组成。

在正向电源作用下，电容器会逐渐储存电荷，并且随着时间的推移，电压逐渐升高。

当电压达到一定程度时，二极管将导通，使电荷通过，产生一次高压放电。

电压倍增器通过多次储存和放电的过程，最终产生所需的高压。

三、变压器变压器是另一种常见的高压发生器，其工作原理基于电磁感应。

变压器主要由两个线圈组成：初级线圈和次级线圈。

当初级线圈中通过交流电流时，会在变压器的铁芯中产生变化的磁场。

这个磁场将导致次级线圈中的电流发生变化，从而产生高压。

四、压缩机在某些情况下，高压发生器采用压缩机的工作原理来产生高压气体。

压缩机主要由气缸、活塞和压缩腔室组成。

气缸中的活塞定期运动，将气体从较低的压力状态压缩到较高的压力状态。

通过重复进行该过程，可达到所需的高压。

五、应用领域高压发生器广泛应用于医疗、工业和科学研究领域。

在医疗领域，高压发生器经常用于X射线设备和放射治疗装置等。

在工业领域，高压发生器可用于电力输送、雷达系统和粒子加速器等。

在科学研究领域，高压发生器在材料研究、电子学和核物理学等方面发挥着重要作用。

六、安全注意事项在使用高压发生器时，要注意安全。

高压电流或气体具有较大的危险性，操作人员应戴好必要的个人防护设备，确保设备正常工作以及相关连接处的绝缘良好。

此外，应定期进行设备检查和维护，确保设备的安全可靠性。

总结：高压发生器是一种重要的设备，它能将低压电流或气体转化为高压。

diy微型高压电场发生器原理
DIY微型高压电场发生器的制作原理主要涉及到电路设计与组装。

一个典型的高压发生器的基础电路通常包括固定频率脉宽调制电路TL494来产生方波信号，这个信号用于控制MOS 管Q1。

当Q1上的交变电流通过串联的黑白电视机高压包T时，电压会升至2k~10kV的范围。

经过高压包次级串联的高压整流二极管进行半波整流后，输出的是一个带有直流分量的高频高压，或者可以说是一个带有高频纹波的直流高压。

此外，还有其他一些电路设计如555高压发生器电路，它可以产生稳定的8KV以上的高压。

这种电路的特点是电路简单、稳定可靠，主要包括降压整流、稳压电路和18kHz多谐振荡器等部分。

在制作过程中，可能会遇到一些挑战，例如想要得到足够强的电场，电板之间的距离需要尽可能近，但这可能使得实际操作变得困难。

另外，由于没有滤波环节，得到的电场可能是不稳定的，会出现忽强忽弱的情况。

总的来说，DIY微型高压电场发生器的制作需要一定的电子知识和技能，同时也需要注意安全操作，避免触电等意外事故的发生。

如果您对此有兴趣，建议在专业人士的指导下进行尝试。

半个月前，一个顾客送来一个22寸液晶显示器，说开机亮一下就灭，就是没法用，问能不能修，我说可以修，一般是高压包故障或者灯管故障，报价150元维修费，嫌贵了，没修，今天傍晚又拿来了，说还是修修吧。

于是开机测试了一下灯管是没问题的，故障出在高压板上。

拆机过程就不上传了。

高压板外观看不出来故障，一般都是触发芯片问题，这个高压板是不太常见的双灯管的。

一般遇到的22寸显示器都是4灯管的，一时也找不到合适的芯片换，想想手头还有几片笔记本显示器代用的高压条，于是想拿过来试试，毕竟笔记本液晶屏和台式机液晶屏在原理上都是一样的。

这个是笔记本9-26V通用高压条，掰下两片来，见下图找到高压板的地信号“GND”和电压信号“VCC”还有开关信号“ON”，分别和两片高压条并联在一起，图中红线是12V的电压信号，黑线是GND，黄线就是开关信号了。

具体怎么找，就需要看个人经验了，不过一般都高压板和驱动板排线口上都标志了信号类型，可以直接使用的。

这个是测量GND信号，焊接是否可靠，万用表红表笔位置的排线口上都有信号定义，本人用的不是排线口位置的焊点，而是另找最靠近高压包位置的焊点，这样用的线最短，从耗材上说可以节省成本，当然线越短，电阻越小，干扰越小。

这个是测量开关信号是够焊接可靠，只要焊接到对应的焊点上，一般都是没有问题的额，还有要注意一点就是，开关信号和原高压包触发芯片之间的限流电阻一定要焊下来，或者用刀子把原电路割断也可以。

这样可以防止原电路对新改装的电路造成干扰，导致显示器灯管无法正常点亮。

见下图的电阻：焊接完后，线路最好用双面胶粘一下，防止乱动，高压条也要固定一下，防止跟其他电路短路烧毁，高压条背面一定要贴上绝缘胶带。

见下图：高压条最后固定到电路板的背面，见下图：两个高压条斜着贴在电路板上。

高压条灯管接口跟原来的不在同一个位置，需要再后面铁架子上重新开孔，开孔位置用黑笔标出了，上图“X”位置，为了节省一套工具，开孔用的是电钻改装的砂轮机，一个砂轮机也很贵的哦，见下图：电钻改装的砂轮机很危险哦，没有实际操作经验的，请勿效仿，以免受伤。

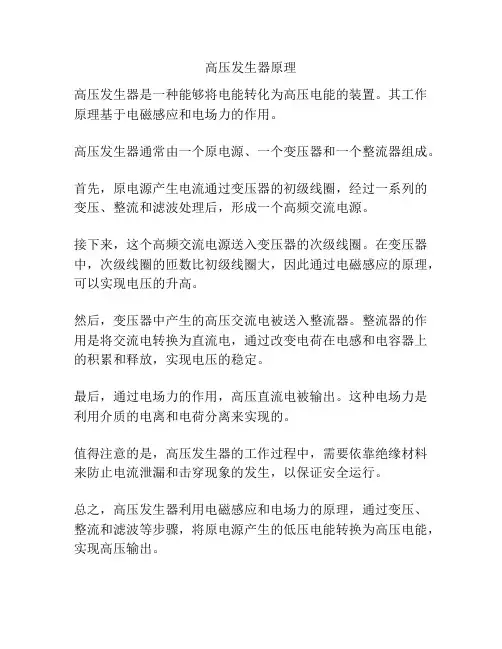

高压发生器原理
高压发生器是一种能够将电能转化为高压电能的装置。

其工作原理基于电磁感应和电场力的作用。

高压发生器通常由一个原电源、一个变压器和一个整流器组成。

首先，原电源产生电流通过变压器的初级线圈，经过一系列的变压、整流和滤波处理后，形成一个高频交流电源。

接下来，这个高频交流电源送入变压器的次级线圈。

在变压器中，次级线圈的匝数比初级线圈大，因此通过电磁感应的原理，可以实现电压的升高。

然后，变压器中产生的高压交流电被送入整流器。

整流器的作用是将交流电转换为直流电，通过改变电荷在电感和电容器上的积累和释放，实现电压的稳定。

最后，通过电场力的作用，高压直流电被输出。

这种电场力是利用介质的电离和电荷分离来实现的。

值得注意的是，高压发生器的工作过程中，需要依靠绝缘材料来防止电流泄漏和击穿现象的发生，以保证安全运行。

总之，高压发生器利用电磁感应和电场力的原理，通过变压、整流和滤波等步骤，将原电源产生的低压电能转换为高压电能，实现高压输出。

自制24V供电ＣＲＴ高压电源
一些摄影机ＣＲＴ行使１１．４ｃｍ（４．５英寸）纯平面ＣＲＴ作为表现部件，其高压部件的阳极电压为＋２０ｋＶ，聚焦极电压为＋３．２ｋＶ，加快极电压为＋１０００Ｖ，高压部件供电为直流２４Ｖ。

以下电路是为替代维修这些表现器的高压部件而计划（电路选自收集文章，原作者不详）。

该电路的计划也可为其他升压电路计划提供参考。

根基道理：ＮＥ５５５组成脉冲产生器，调理电位器ＶＲ２可使之发生频率为２０ｋＨｚ阁下的脉冲，电位器ＶＲ１调脉宽。

ＴＲ１为敦促级，脉冲变压器Ｔ１回收反极性鼓励，即ＴＲ１导通时ＴＲ２截至，ＴＲ１截至时ＴＲ２导通，Ｄ３、Ｃ９、ＶＲ３、Ｒ７及Ｄ４、Ｒ６、ＴＲ３构成高压掩护电路。

ＶＲ２用于调频率，调理ＶＲ２可调解高压巨细。

ＶＲ２选用慎密可调电阻。

Ｔ２可选用彩电行输出变压器变通行使。

笔者选用的是东瀛ＳＥ－１４３８Ｇ系列３５ｃｍ（１４英寸）彩电的行输出变压器，回收此变压器阳极电压可达２０ｋＶ，再恰当选取Ｒ８的阻值使加快极电压为＋１０００Ｖ、Ｒ９的阻值使聚焦极电压为＋３．２ｋＶ即可。

整个部件回收铝盒封装，铝壳接地，这样可镌汰对电路滋扰。

高压发生器制造工艺流程1.原材料准备：首先需要准备制造高压发生器所需的原材料，包括金属材料、电子元件、绝缘材料等。

这些原材料需要根据设计要求进行选择和采购。

2.设计和制图：在确定了高压发生器的使用场景和性能要求后，需要设计高压发生器的结构和电路图。

设计包括以下几个方面：尺寸、形状、材料选择、工作电压和电流、绝缘层等。

制图则是将设计转化为具体的制造工艺流程。

3.制作零部件：根据设计图纸，开始制作高压发生器的各个零部件。

这些零部件的制作过程包括材料切割、焊接、组装等。

严格控制制作过程中的尺寸和工艺要求，确保零部件的质量。

4.组装和调试：完成零部件的制作后，开始进行高压发生器的组装。

将各个零部件按照设计要求进行组装，并进行初步的功能调试。

调试包括接线和连接测试、电压和电流的调整等，确保发生器的正常工作。

5.测试和检验：组装和调试完成后，对高压发生器进行全面的测试和检验。

测试包括静态测试和动态测试两个方面。

静态测试主要是检测发生器的电压和电流输出是否符合设计要求；动态测试则是模拟实际使用场景，检测发生器的性能稳定性、输出纹波等。

6.质量控制和调整：根据测试和检验结果，将发生器性能进行调整。

如果发现不符合设计要求的地方，需要进行相应的调整和优化。

同时，制定质量控制措施，确保发生器的质量达到标准要求。

7.包装和出厂：最后，对已经通过测试和检验的高压发生器进行包装，以确保运输过程中不受损。

包装一般包括静电包装、泡沫填充、外包装等步骤。

完成包装后，高压发生器即可出厂。

以上是一个高压发生器的制造工艺流程，该流程涵盖了原材料的准备、设计和制图、零部件的制作、组装和调试、测试和检验、质量控制和调整、包装和出厂等多个环节。

这样的流程可以保证高压发生器的质量和性能，并能够满足用户的需求。

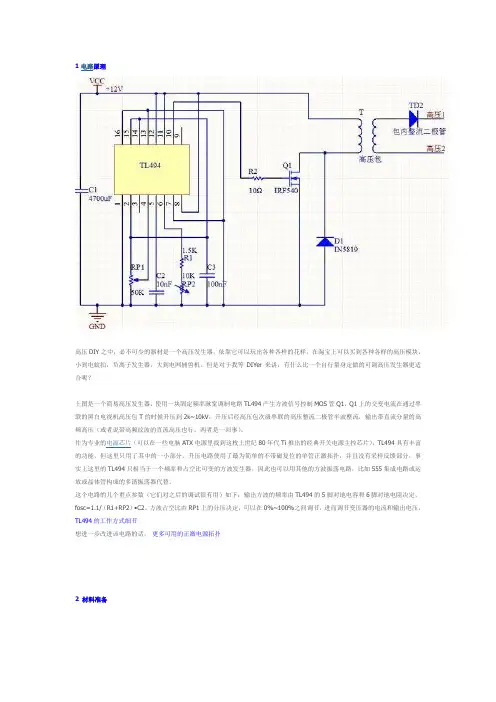

用电视高压包制作高压发生器1 电路原理高压DIY之中,必不可少的器材就是一个高压发生器,依靠它可以玩出各种各样的花样。
