铝板加强筋设计原则

钣金加强筋设计钣金加强筋设计是一种常用的结构设计方法，用于增加钣金的强度和刚度。

在工程实践中，钣金加强筋设计被广泛应用于各种领域，如汽车制造、航空航天、建筑等。

本文将从以下几个方面详细介绍钣金加强筋设计的原理、方法和应用。

一、钣金加强筋设计的原理1.1 钣金受力特点在进行钣金加强筋设计之前，我们首先需要了解钣金受力的特点。

钣金在受到外力作用时会产生应力和变形，而这些应力和变形会导致钣金发生破坏。

为了提高钣金的承载能力和抗变形能力，需要进行加强筋设计。

1.2 加强筋作用原理加强筋是指在钣金表面或内部设置的一种结构元素，它通过改变钣金截面形状或增加材料厚度来提高其承载能力和刚度。

具体来说，加强筋可以增加钣板的截面面积，使其更均匀地分布应力；同时还可以增加材料的厚度，在相同外力作用下，降低钣板的应力值。

1.3 加强筋设计原则在进行钣金加强筋设计时，需要遵循以下几个原则：（1）合理布置加强筋：加强筋的布置应尽量均匀，避免集中在某一区域，以充分发挥其增强作用。

（2）考虑结构的整体性：加强筋的设计应与整个结构相协调，确保结构的稳定性和安全性。

（3）合理选择材料：加强筋的材料应与钣板材料相匹配，以确保其协同工作效果。

二、钣金加强筋设计方法2.1 加强筋形状设计在进行钣金加强筋设计时，首先需要确定加强筋的形状。

常见的加强筋形状有梁型、条型、网格型等。

具体选择何种形状需要根据受力情况和结构要求来确定。

一般来说，梁型适用于承受较大压力和拉力的部位，条型适用于承受较大剪切力的部位，网格型适用于承受复合受力的部位。

2.2 加强筋尺寸设计确定加强筋形状后，还需要进行加强筋尺寸的设计。

加强筋的尺寸设计包括加强筋的宽度、高度和间距等参数。

这些参数需要根据受力分析和结构要求来确定。

一般来说，加强筋的宽度和高度应适当增大，以增加钣板截面积；而加强筋之间的间距应根据受力情况来确定，以保证其均匀分布。

2.3 加强筋连接方式设计在进行钣金加强筋设计时，还需要考虑加强筋与钣板之间的连接方式。

（完整版）2加强筋设计原则加强筋(Ribs ) 基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。

加强筋有效地如『⼯』字铁般增加产品的刚性和强度⽽⽆需⼤幅增加产品切⾯⾯积，但没有如『⼯』字铁般出现倒扣难於成型的形状问题，对⼀些经常受到压⼒、扭⼒、弯曲的塑胶产品尤其适⽤。

此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流⼊部件的⽀节部份很⼤的作⽤。

加强筋⼀般被放在塑胶产品的⾮接触⾯，其伸展⽅向应跟随产品最⼤应⼒和最⼤偏移量的⽅向，选择加强筋的位置亦受制於⼀些⽣产上的考虑，如模腔充填、缩⽔及脱模等。

加强筋的长度可与产品的长度⼀致，两端相接产品的外壁，或只占据产品部份的长度，⽤以局部增加产品某部份的刚性。

要是加强筋没有接上产品外壁的话，末端部份亦不应突然终⽌，应该渐次地将⾼度减低，直⾄完结，从⽽减少出现困⽓、填充不满及烧焦痕等问题，这些问题经常发⽣在排⽓不⾜或封闭的位置上。

加强筋最简单的形状是⼀条长⽅形的柱体附在产品的表⾯上，不过为了满⾜⼀些⽣产上或结构上的考虑，加强筋的形状及尺⼨须要改变成如以下的图⼀般。

长⽅形的加强筋必须改变形状使⽣产更容易加强筋的两边必须加上出模⾓以减低脱模顶出时的摩擦⼒，底部相接产品的位置必须加上圆⾓以消除应⼒集过份中的现象，圆⾓的设计亦给与流道渐变的形状使模腔充填更为流畅。

此外，底部的宽度须较相连外壁的厚度为⼩，产品厚度与加强筋尺⼨的关系图a说明这个要求。

图中加强筋尺⼨的设计虽然已按合理的⽐例，但当从加强筋底部与外壁相连的位置作⼀圆圈R1时，图中可见此部份相对外壁的厚度增加⼤约50%因此，此部份出现缩⽔纹的机会相当⼤。

如果将加强筋底部的宽度相对产品厚度减少⼀半(产品厚度与加强筋尺⼨的关系图b)，相对位置厚度的增幅即减⾄⼤约20%缩⽔纹出现的机会亦⼤为减少。

由此引伸出使⽤两条或多条矮的加强筋⽐使⽤单⼀条⾼的加强筋较为优胜，但当使⽤多条加强筋时，加强筋之间的距离必须较相接外壁的厚度⼤。

压铸件加强筋设计的基本原则1. 引言在工程设计中，压铸件加强筋的设计是非常重要的一环。

加强筋能够增加压铸件的刚度和强度，提高其使用性能，降低失效的风险。

本文将探讨压铸件加强筋设计的基本原则，帮助读者更好地理解和应用这一设计方法。

2. 压铸件加强筋的作用加强筋的作用主要体现在以下几个方面：2.1 增加刚度和强度在压铸件中加入适量的加强筋可以有效地提高其刚度和强度。

加强筋的存在可以防止压铸件的变形和挠曲，使其具有较好的承载能力。

2.2 提高表面质量加强筋可以减少压铸件表面的液态金属液流动，避免流痕和气孔的产生，从而提高压铸件的表面质量。

2.3 增加组装便利性通过合理设计加强筋的形状和位置，可以使得压铸件的组装更加方便。

加强筋可以作为定位和支撑的功能，提高压铸件的装配精度。

3. 压铸件加强筋设计的基本原则在进行压铸件加强筋设计时，需要遵循以下几个基本原则：3.1 加强筋应布置在受力集中的部位加强筋的布置应根据压铸件的受力情况进行分析和判断。

通常来说，受力集中的部位会出现应力较大的情况，因此在这些部位布置加强筋可以有效地提高压铸件的强度。

3.2 加强筋的数量和形状应适当加强筋的数量和形状应根据压铸件的尺寸、形状和受力情况进行确定。

数量过多或形状设计不合理可能会导致压铸件的加工困难和成本增加，甚至会影响其正常使用。

3.3 加强筋应尽量均匀分布为了使压铸件具有良好的均匀性和一致性，加强筋应尽量均匀地分布在各个受力部位。

这样可以避免压铸件局部过于脆弱或过于刚硬，从而提高其整体性能。

3.4 加强筋的尺寸应合理不同的压铸件加强筋的尺寸应根据其所处位置和受力情况进行合理的选择。

加强筋的过大或过小都会对压铸件的强度和刚度产生不利影响，因此需要根据实际情况进行调整。

4. 压铸件加强筋设计的具体步骤进行压铸件加强筋设计时，可以按照以下步骤进行：4.1 确定受力集中部位通过对压铸件进行结构分析和载荷计算，确定其受力集中的部位。

压铸件加强筋设计的基本原则一、前言压铸件是一种广泛应用于工业制造领域的零部件，其具有高强度、高精度、高效率等优点，因此得到了广泛的应用。

在压铸件的设计中，加强筋是一个非常重要的设计要素，其可以增加零部件的强度和刚度，提高零部件的使用寿命和可靠性。

本文将从压铸件加强筋设计的基本原则出发，对相关知识进行详细阐述。

二、加强筋的作用1. 增加零部件的强度和刚度：在压铸件中添加合适数量和位置的加强筋，可以有效地增加零部件的抗拉、抗弯等力学性能。

2. 提高零部件的使用寿命和可靠性：通过合理设置加强筋可以减少零部件在使用过程中产生变形或破坏现象，从而提高其使用寿命和可靠性。

3. 降低材料成本：通过增加加强筋可以降低材料所需数量，从而达到节约成本的目的。

三、基本原则1. 加强筋应该沿着主要受力方向设置：在压铸件的设计中，应该根据零部件所处的受力状态，确定加强筋的位置和数量。

一般情况下，加强筋应该沿着主要受力方向设置，以提高零部件在受力情况下的抗拉、抗弯等性能。

2. 加强筋应该设置在受力集中部位：在压铸件的设计中，应该将加强筋设置在受力集中的部位，以提高零部件在受力情况下的抗拉、抗弯等性能。

同时，在设置加强筋时还需要考虑到其与其他零部件之间的相互作用关系。

3. 加强筋应该尽可能地避免对其他零部件造成影响：在压铸件的设计中，加强筋不仅要考虑到自身的作用效果，还需要考虑到其对其他零部件造成影响。

在设置加强筋时需要尽可能地避免对其他零部件造成影响。

4. 加强筋应该具有合理的截面形状和尺寸：在压铸件的设计中，加强筋不仅要考虑到其位置和数量，还需要考虑到其截面形状和尺寸。

一般情况下，加强筋的截面形状应该选择合理的几何形状，如矩形、圆形等。

同时，在选择加强筋的尺寸时还需要考虑到其所需的材料成本和工艺难度。

5. 加强筋应该具有合理的连接方式：在压铸件的设计中，加强筋不仅要考虑到其位置、数量、截面形状和尺寸，还需要考虑到其与其他零部件之间的连接方式。

PTC013加强筋设计规范（设计流程节点规范）一.加强筋应用概述为了确保塑件的强度和刚性，又不致使塑件的壁厚过厚，可以在塑件的适当部位设置加强筋，以避免塑件的变形。

加强筋还起到对装配中元器件的定位，相互配合的部件的对齐，机构的止位和导向的作用，另外，加强筋还可充当内部流道，改善塑件成型过程中塑料流动的情况，有助模腔充填。

二. 加强筋的设计要点1. 厚度一般情况下，加强筋大端厚度A应不大于壁厚的1/2，以免引起收缩；筋小端厚度B，PP材料应不小于0.9mm，其他ABS/PS等材料应不小于1.0mm。

筋截面如图2-1所示。

T－顶面壁厚A－筋大端厚度，A≤1/2TB－筋小端厚度C－脱模斜度H－筋的高度图2-1增加强度的办法是增加筋的数量，而不是增加筋的厚度。

在必须采用较深的加强筋,造成筋大端厚度较厚时，应考虑采取防缩结构，如盘座内壁挂线钩（图2-2所示），或者将容易形成缩痕的部位设计成花纹，来遮盖缩痕。

图2-2下表是常见塑料制品壁厚筋厚设计参考值：常见塑料制品壁厚筋厚设计参考值说明：1、此表为常见家电塑料制品壁厚及筋厚的参考数值，不包括手机、遥控器等精密制品。

非常规制品的侧壁及加强筋大小端尺寸还需另行讨论；2、表中给出的透明制品的加强筋的大端数值指的是没有强度要求的透明件的大端尺寸。

对于有强度要求的透明制品，加强筋的大端尺寸可以设计到与基本壁厚等值，但筋的小端不能小于上表中给出的数值。

2. 高度筋高度应不大于顶面壁厚的3倍，如图2-1中尺寸H≤3T。

在满足设计要求的情况下，加强筋高度应尽可能小。

使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜。

为保证塑件基本平整，加强筋的端面不应与塑件的支撑面相平，应低于支撑面不小于0.5mm，如图2-3所示：图2-3对于有阶梯的面，在设计加强筋时，应着重考虑筋的位置和高度。

如图2-4所示的筋位设计不合理，要保证筋位端面到各支撑面的高度尽量相等。

改进方案，可以把筋位的拱形口左移或把拱形口高度抬高。

铝板加强筋规范篇一：如何进行铝单板加强筋如何进行铝单板加强筋如何进行铝单板加强筋，大家对加强筋是否陌生呢？加强筋的用途是非常重要的，虽然大家对此不了解，但还是应该熟悉的，我们是德风广行，我们将对客户负责，所以我们将为大家准备很多铝单板产品的相关知识，让大家在我们的网站上就能得到很好的了解。

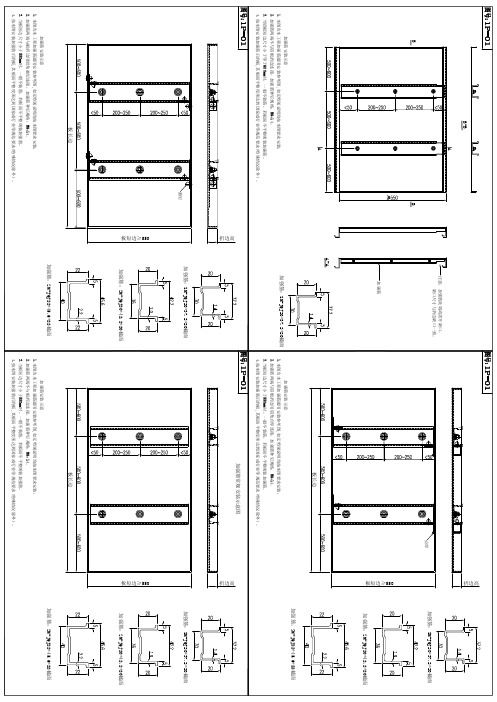

1、为什么要加强筋呢？由于铝单板的刚度较低，因此当铝单板分格较大时，需在单板背面加上加强筋。

2、如何进行加强筋？将加强筋铝方管用双面胶带与铝单板背面粘好。

两头用铝角片反铝方管固定在辅柜上。

3、将加强筋铝方管用结构胶与铝单板背面粘好，然后两头用铝角片把铝方管固定在辅框上。

4、先用闪光焊机将螺栓头焊在铝板背面，然后将铝方管钻孔套入螺栓内，再用螺母固定。

两头用角片固定在辅框上。

5、铝单板具有较高的强度和易于加工成复杂形状的优点，但其刚度须由背部的加强筋予以加强，以满足墙板表在的变形要求。

如何进行加强筋？为什么要进行加强筋？相信大家看完了小编所准备的资料以后一定能得到很好的了解，我们专业生产铝单板产品，需要订做铝单板产品的您，可直接拨打我们的热线，或者联系我们的在线客服，我们将不会让您失望，并且会给您带来惊喜。

篇二：金属幕墙质量标准规范金属幕墙质量标准规范1、现场材料检验(1) 一般规定1) 材料现场的检验，应将同一厂家生产的同一型号、规格。

批号的材料作为一个检验批，每批应随机抽取3%且不少于5件。

2) 金属幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的有关规定。

(2) 铝合金型材金属幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。

1) 主控项目(A) 型材壁厚的检验，应采用分辨率为0.5mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，取最小值，用于横梁、立柱等主要受力杆件的截面受力部位壁厚实测值不得少于3mm。

(B) 检验膜厚，应采用分辨率为0.5/的膜厚检测仪检测。

加强筋 ( Ribs )基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。

加强筋有效地如『工』字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字铁般出现倒扣难於成型的形状问题，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。

此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。

加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。

加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。

要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。

加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。

长方形的加强筋必须改变形状使生产更容易加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力集过份中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。

此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。

图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部份相对外壁的厚度增加大约50%，因此，此部份出现缩水纹的机会相当大。

如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。

由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。

加强肋理想的设计为了克服壁厚大可能引起的问题，使用是一种可减少壁厚并能增加刚性的有效方法。

般来说，部件的刚性可用以下方法增强增加壁厚；增大弹性模量（如加大增强纤维的含量）；设计中考虑。

如果设计用的材料不能满足所需刚性，则应选择具有更大弹性模量的材料。

简单的方法是增加塑料中增强纤维的含量。

但是，在特定壁厚下，这种方法仅能使刚性呈线性增长。

更有效的方法是使用经过优化设计的。

由于惯性力矩增大，部件的刚性便会增大。

在优化的尺寸时，不但要考虑工程设计应当考虑的问题，还应考虑与生产和外观有关的技术问题。

优化的尺寸大的惯性力矩可很容易地通过设置又厚又高的来实现。

但是对热塑性工程塑料，这种方法常会产生制品表面凹痕、内部空洞和翘曲等问题。

而且，如果的高度过高，在负荷下结构将有可能膨胀。

出于这种考虑，必须在合理比例内保持的尺寸RiO design（见图1）为确保带的制品容易顶出，必须设计一个适当的脱模锥度（见图 2 ）Shallow taper Steep taperthan (more than防止材料堆积对于表面要求非常高的组件，如汽车轮盖，的尺寸是非常重要的。

正确的设计可以减少组件形成表面凹痕的可能，以提高组件的质量。

的底部的材料积聚在图1 所示的圆中。

这个圆的大小与的尺寸相关，应该越小越好，这样才能减小或避免凹痕。

如果圆太大，可能会形成内部空洞，制品的机械性能将会非常差。

减少底部的应力如果给一个有的组件以负载，则的底部可能会产生应力。

在这一部位如果没有圆弧，可能会产生非常高的应力集中（见图3），通常会导致组件的断裂和报废。

补救措施是建立一个半径足够大的圆弧（图1），使肋底部建立更好的应力分布。

图3但如果圆弧半径太大，也会增大上文提及的圆的直径，而导致上文已经提及的问题。

图4在塑料设计中，十字结构是最好的，因为它能应付许多不同的负荷排列变化（图4）。

正确设计的可承受预期应力的十字结构，可以确保在整个制品上的应力均匀分布。
