加强筋的设计

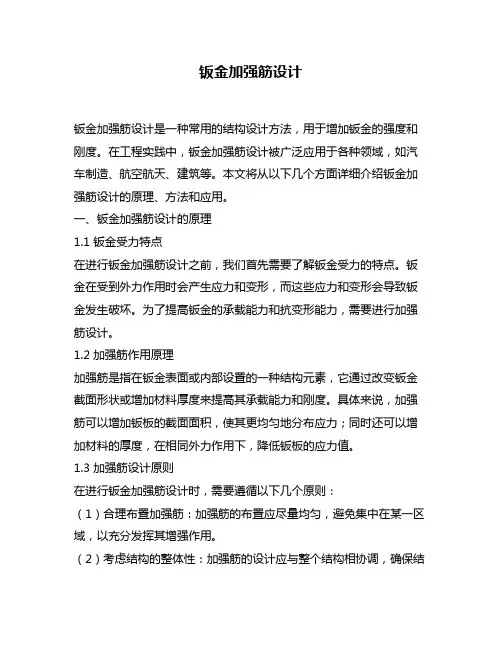

钣金加强筋设计钣金加强筋设计是一种常用的结构设计方法，用于增加钣金的强度和刚度。

在工程实践中，钣金加强筋设计被广泛应用于各种领域，如汽车制造、航空航天、建筑等。

本文将从以下几个方面详细介绍钣金加强筋设计的原理、方法和应用。

一、钣金加强筋设计的原理1.1 钣金受力特点在进行钣金加强筋设计之前，我们首先需要了解钣金受力的特点。

钣金在受到外力作用时会产生应力和变形，而这些应力和变形会导致钣金发生破坏。

为了提高钣金的承载能力和抗变形能力，需要进行加强筋设计。

1.2 加强筋作用原理加强筋是指在钣金表面或内部设置的一种结构元素，它通过改变钣金截面形状或增加材料厚度来提高其承载能力和刚度。

具体来说，加强筋可以增加钣板的截面面积，使其更均匀地分布应力；同时还可以增加材料的厚度，在相同外力作用下，降低钣板的应力值。

1.3 加强筋设计原则在进行钣金加强筋设计时，需要遵循以下几个原则：（1）合理布置加强筋：加强筋的布置应尽量均匀，避免集中在某一区域，以充分发挥其增强作用。

（2）考虑结构的整体性：加强筋的设计应与整个结构相协调，确保结构的稳定性和安全性。

（3）合理选择材料：加强筋的材料应与钣板材料相匹配，以确保其协同工作效果。

二、钣金加强筋设计方法2.1 加强筋形状设计在进行钣金加强筋设计时，首先需要确定加强筋的形状。

常见的加强筋形状有梁型、条型、网格型等。

具体选择何种形状需要根据受力情况和结构要求来确定。

一般来说，梁型适用于承受较大压力和拉力的部位，条型适用于承受较大剪切力的部位，网格型适用于承受复合受力的部位。

2.2 加强筋尺寸设计确定加强筋形状后，还需要进行加强筋尺寸的设计。

加强筋的尺寸设计包括加强筋的宽度、高度和间距等参数。

这些参数需要根据受力分析和结构要求来确定。

一般来说，加强筋的宽度和高度应适当增大，以增加钣板截面积；而加强筋之间的间距应根据受力情况来确定，以保证其均匀分布。

2.3 加强筋连接方式设计在进行钣金加强筋设计时，还需要考虑加强筋与钣板之间的连接方式。

锅炉护板加强筋的设计与计算东方锅炉摘要：一、引言二、锅炉护板加强筋的概述1.护板加强筋的定义2.护板加强筋的作用三、锅炉护板加强筋的设计原则1.强度原则2.稳定性原则3.经济性原则四、锅炉护板加强筋的计算方法1.材料选择2.计算公式3.参数取值五、锅炉护板加强筋的设计实例1.设计参数2.计算过程3.设计结果六、结论正文：一、引言锅炉护板加强筋是锅炉设备中非常重要的组成部分，它的设计与计算直接影响到锅炉设备的安全性和稳定性。

为了提高锅炉设备的运行效率和使用寿命，对锅炉护板加强筋的设计与计算进行深入研究具有重要意义。

本文将对锅炉护板加强筋的设计与计算进行详细阐述，以期为相关领域的研究提供参考。

二、锅炉护板加强筋的概述1.护板加强筋的定义锅炉护板加强筋是指在锅炉护板上设置的具有一定形状和尺寸的加强件，用以提高护板的强度、刚度和稳定性。

护板加强筋通常由金属材料制成，如碳钢、不锈钢等。

2.护板加强筋的作用护板加强筋在锅炉设备中起着至关重要的作用，主要包括以下几点：（1）提高护板的强度和刚度，保证锅炉在高压、高温条件下能正常运行；（2）增强护板的抗弯、抗拉、抗压能力，提高锅炉设备的安全性能；（3）减少护板的变形，提高锅炉设备的使用寿命。

三、锅炉护板加强筋的设计原则1.强度原则护板加强筋的设计应确保其在使用过程中具有足够的强度，能承受锅炉设备运行时产生的各种应力。

强度原则要求设计者充分考虑锅炉设备的工作条件，选择合适的材料和合理的尺寸。

2.稳定性原则护板加强筋的设计应保证其在承受各种载荷时具有足够的稳定性，避免发生失稳现象。

稳定性原则要求设计者对护板加强筋的结构进行优化，提高其抗弯、抗拉、抗压能力。

3.经济性原则护板加强筋的设计应遵循经济性原则，在满足强度和稳定性要求的前提下，尽量降低成本。

经济性原则要求设计者在选材和结构设计时充分考虑成本因素，提高经济效益。

四、锅炉护板加强筋的计算方法1.材料选择护板加强筋的材料选择应根据锅炉设备的工作条件和性能要求进行。

(2) 避免平板式设计
• 添加加强筋提高零件的强度 ”加强筋是提高零件强度最好的方法。
(3) 添加加强筋辅助熔化金属的流动
• 熔化金属流动，提高零件的充填性能
（4) 加强筋的位置分布要合理
（5) 加强筋连接处避免局部壁厚太大
加强筋的设计
设计指南
加强筋主要有两个作用:
其
加强筋的尺寸
（1）加强筋的尺寸
1) 加强筋的根部厚度一般不大于此处壁的厚度。
2) 加强筋的脱模斜度为 1° ~3°。 3) 加强筋的根部应当添加圆角，以避免零件截面急剧变化，同时辅助熔化金属 流动，减少零件应力集中，提高零件强度。圆角半径一般接近于此处零件壁厚。 4) 加强筋高度不超过加强筋厚度的5 倍。

o塑料产品结构设计-----第五章加强筋第五章加强筋(含凸台、角撑)基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。

加强筋有效地如『工』字型，增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字型筋，倒扣结构将难於成型，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。

此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。

加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。

加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。

要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。

加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。

长方形的加强筋必须改变形状使生产更容易加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过分集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。

此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。

图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部分相对外壁的厚度增加大约50%因此，此部份出现缩水纹的机会相当大。

如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。

由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。

（完整版）2加强筋设计原则加强筋(Ribs ) 基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。

加强筋有效地如『⼯』字铁般增加产品的刚性和强度⽽⽆需⼤幅增加产品切⾯⾯积，但没有如『⼯』字铁般出现倒扣难於成型的形状问题，对⼀些经常受到压⼒、扭⼒、弯曲的塑胶产品尤其适⽤。

此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流⼊部件的⽀节部份很⼤的作⽤。

加强筋⼀般被放在塑胶产品的⾮接触⾯，其伸展⽅向应跟随产品最⼤应⼒和最⼤偏移量的⽅向，选择加强筋的位置亦受制於⼀些⽣产上的考虑，如模腔充填、缩⽔及脱模等。

加强筋的长度可与产品的长度⼀致，两端相接产品的外壁，或只占据产品部份的长度，⽤以局部增加产品某部份的刚性。

要是加强筋没有接上产品外壁的话，末端部份亦不应突然终⽌，应该渐次地将⾼度减低，直⾄完结，从⽽减少出现困⽓、填充不满及烧焦痕等问题，这些问题经常发⽣在排⽓不⾜或封闭的位置上。

加强筋最简单的形状是⼀条长⽅形的柱体附在产品的表⾯上，不过为了满⾜⼀些⽣产上或结构上的考虑，加强筋的形状及尺⼨须要改变成如以下的图⼀般。

长⽅形的加强筋必须改变形状使⽣产更容易加强筋的两边必须加上出模⾓以减低脱模顶出时的摩擦⼒，底部相接产品的位置必须加上圆⾓以消除应⼒集过份中的现象，圆⾓的设计亦给与流道渐变的形状使模腔充填更为流畅。

此外，底部的宽度须较相连外壁的厚度为⼩，产品厚度与加强筋尺⼨的关系图a说明这个要求。

图中加强筋尺⼨的设计虽然已按合理的⽐例，但当从加强筋底部与外壁相连的位置作⼀圆圈R1时，图中可见此部份相对外壁的厚度增加⼤约50%因此，此部份出现缩⽔纹的机会相当⼤。

如果将加强筋底部的宽度相对产品厚度减少⼀半(产品厚度与加强筋尺⼨的关系图b)，相对位置厚度的增幅即减⾄⼤约20%缩⽔纹出现的机会亦⼤为减少。

由此引伸出使⽤两条或多条矮的加强筋⽐使⽤单⼀条⾼的加强筋较为优胜，但当使⽤多条加强筋时，加强筋之间的距离必须较相接外壁的厚度⼤。

塑胶的结构设计：加强筋篇（上）一、加强筋的含义：加强筋：又称加强肋、肋骨，模具行业上俗称骨位，是产品（特别是塑胶制品）用来提高制品整体或局部刚度（强度）上的一种功能结构。

二、加强筋的作用：1、加强作用：这是加强筋的核心作用，主要是增加塑胶制品的刚度，减少塑胶制品变形的程度；同时也可以增加某些结构的强度，如螺丝柱。

2、导流作用：加强筋可充当内部流道，有助模腔充填，对帮助塑脂流入制品的支节部分起到很大的作用。

3、辅助作用：在与其他零件装配时，提供导向、定位、支撑等作用。

三、加强筋的设计：一提到加强筋，相信各位从事机械结构设计行业的攻城狮们都或多或少了解，从外形上看，它比其他大部分功能结构要简单得多，同时，由于加强筋很多时候一般不直接参与装配设计，很多攻城狮们对于加强筋的设计都比较随意，顶多只是遵循以下几点被业界公认的行业经验。

•提高塑胶件的刚度，应该通过添加加强筋的方式而不是单纯增加壁厚；••加强筋的厚度不宜太厚，否则塑胶件表面会产生凹陷（缩水）等缺陷；••加强筋的高度不宜太高，太高容易因困气而引起短射；•以上几点经验都说得没错，但是即使了解了，也不确保能设计出合适的结构，加强筋是一种让攻城狮们又爱又恨的功能结构，爱它的地方在于它能明显增强塑胶件的刚度，恨它的地方在于同时它会引起塑胶件表面的产生凹陷（缩水）等外观不良缺陷，凹陷一定会存在，只不过可以通过合理设计使得产生的凹陷肉眼分辨不出来。

那怎么设计加强筋呢，或者设计加强筋时需要考虑些什么呢？加强筋设计的原则：•基于刚度原则••基于外观质量原则•基于加工工艺原则•01基于刚度原则上文已经提到，加强筋起到加强、导流、辅助等作用，导流、辅助作用很好理解，这里就不详细介绍，下面主要介绍的是加强筋是怎么对塑胶件的刚度起到加强作用的。

首先，我们需要了解什么叫做刚度，同时不要与强度混淆。

刚度：是指材料或结构在受力时抵抗弹性变形的能力，它是材料或结构弹性变形难易程度的表征。

薄板钣金件加强筋设计原则
1.加强筋位置的选择
加强筋应该在结构中处于高应力和变形的位置。

一般情况下，将加强
筋设置在薄板的边缘、孔洞和焊缝等易受应力集中的区域会提高结构的强
度和刚度。

2.加强筋的数量和布置
加强筋的数量和布置应该按照结构的受力情况进行设计。

根据结构的
受力分析结果，确定加强筋的数量和布置，并保证其能够均匀地吸收和传
递载荷。

通常，加强筋应该采用对称布置，以降低结构的不均匀变形和应
力集中。

3.加强筋的形状和尺寸
加强筋的形状和尺寸应该根据结构的受力和变形要求进行设计。

通常，加强筋应该具有合适的几何形状，如矩形、梯形或圆形等，并且要具备足
够的强度和刚度。

此外，加强筋的尺寸也需要根据载荷情况来确定，以确
保其能够承受预期的载荷。

4.加强筋与薄板的连接方式
加强筋与薄板之间的连接方式应该能够提供足够的强度和刚度，以确
保二者能够有效地传递载荷。

常见的连接方式包括焊接、螺栓连接和铆接等。

在选择连接方式时，需要考虑结构的受力特点、制造工艺和装配要求
等因素。

5.加强筋的材料选择
加强筋的材料选择应该基于结构的工作环境和要求。

通常，加强筋的
材料应该具备良好的强度、刚度和耐腐蚀性能。

常用的材料包括钢材、铝
合金和不锈钢等。

总之，薄板钣金件加强筋的设计应该综合考虑结构的受力和变形要求，以及材料和加工工艺的限制。

通过合理的加强筋设计，可以提高薄板结构
的强度和刚度，并提高其抗疲劳性能和使用寿命。

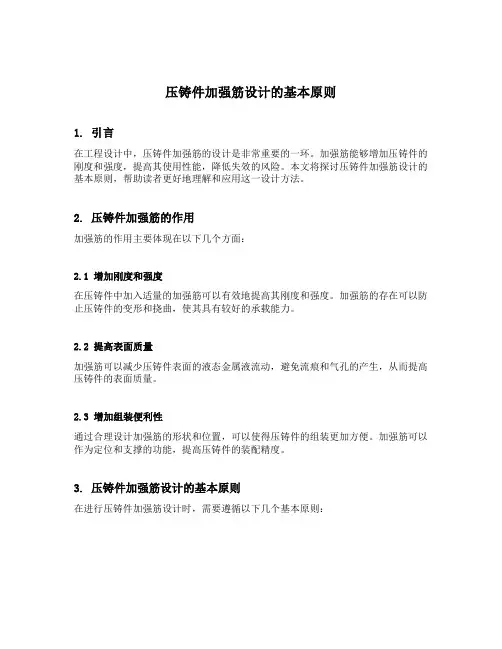

压铸件加强筋设计的基本原则1. 引言在工程设计中，压铸件加强筋的设计是非常重要的一环。

加强筋能够增加压铸件的刚度和强度，提高其使用性能，降低失效的风险。

本文将探讨压铸件加强筋设计的基本原则，帮助读者更好地理解和应用这一设计方法。

2. 压铸件加强筋的作用加强筋的作用主要体现在以下几个方面：2.1 增加刚度和强度在压铸件中加入适量的加强筋可以有效地提高其刚度和强度。

加强筋的存在可以防止压铸件的变形和挠曲，使其具有较好的承载能力。

2.2 提高表面质量加强筋可以减少压铸件表面的液态金属液流动，避免流痕和气孔的产生，从而提高压铸件的表面质量。

2.3 增加组装便利性通过合理设计加强筋的形状和位置，可以使得压铸件的组装更加方便。

加强筋可以作为定位和支撑的功能，提高压铸件的装配精度。

3. 压铸件加强筋设计的基本原则在进行压铸件加强筋设计时，需要遵循以下几个基本原则：3.1 加强筋应布置在受力集中的部位加强筋的布置应根据压铸件的受力情况进行分析和判断。

通常来说，受力集中的部位会出现应力较大的情况，因此在这些部位布置加强筋可以有效地提高压铸件的强度。

3.2 加强筋的数量和形状应适当加强筋的数量和形状应根据压铸件的尺寸、形状和受力情况进行确定。

数量过多或形状设计不合理可能会导致压铸件的加工困难和成本增加，甚至会影响其正常使用。

3.3 加强筋应尽量均匀分布为了使压铸件具有良好的均匀性和一致性，加强筋应尽量均匀地分布在各个受力部位。

这样可以避免压铸件局部过于脆弱或过于刚硬，从而提高其整体性能。

3.4 加强筋的尺寸应合理不同的压铸件加强筋的尺寸应根据其所处位置和受力情况进行合理的选择。

加强筋的过大或过小都会对压铸件的强度和刚度产生不利影响，因此需要根据实际情况进行调整。

4. 压铸件加强筋设计的具体步骤进行压铸件加强筋设计时，可以按照以下步骤进行：4.1 确定受力集中部位通过对压铸件进行结构分析和载荷计算，确定其受力集中的部位。

压铸件加强筋设计的基本原则一、前言压铸件是一种广泛应用于工业制造领域的零部件，其具有高强度、高精度、高效率等优点，因此得到了广泛的应用。

在压铸件的设计中，加强筋是一个非常重要的设计要素，其可以增加零部件的强度和刚度，提高零部件的使用寿命和可靠性。

本文将从压铸件加强筋设计的基本原则出发，对相关知识进行详细阐述。

二、加强筋的作用1. 增加零部件的强度和刚度：在压铸件中添加合适数量和位置的加强筋，可以有效地增加零部件的抗拉、抗弯等力学性能。

2. 提高零部件的使用寿命和可靠性：通过合理设置加强筋可以减少零部件在使用过程中产生变形或破坏现象，从而提高其使用寿命和可靠性。

3. 降低材料成本：通过增加加强筋可以降低材料所需数量，从而达到节约成本的目的。

三、基本原则1. 加强筋应该沿着主要受力方向设置：在压铸件的设计中，应该根据零部件所处的受力状态，确定加强筋的位置和数量。

一般情况下，加强筋应该沿着主要受力方向设置，以提高零部件在受力情况下的抗拉、抗弯等性能。

2. 加强筋应该设置在受力集中部位：在压铸件的设计中，应该将加强筋设置在受力集中的部位，以提高零部件在受力情况下的抗拉、抗弯等性能。

同时，在设置加强筋时还需要考虑到其与其他零部件之间的相互作用关系。

3. 加强筋应该尽可能地避免对其他零部件造成影响：在压铸件的设计中，加强筋不仅要考虑到自身的作用效果，还需要考虑到其对其他零部件造成影响。

在设置加强筋时需要尽可能地避免对其他零部件造成影响。

4. 加强筋应该具有合理的截面形状和尺寸：在压铸件的设计中，加强筋不仅要考虑到其位置和数量，还需要考虑到其截面形状和尺寸。

一般情况下，加强筋的截面形状应该选择合理的几何形状，如矩形、圆形等。

同时，在选择加强筋的尺寸时还需要考虑到其所需的材料成本和工艺难度。

5. 加强筋应该具有合理的连接方式：在压铸件的设计中，加强筋不仅要考虑到其位置、数量、截面形状和尺寸，还需要考虑到其与其他零部件之间的连接方式。

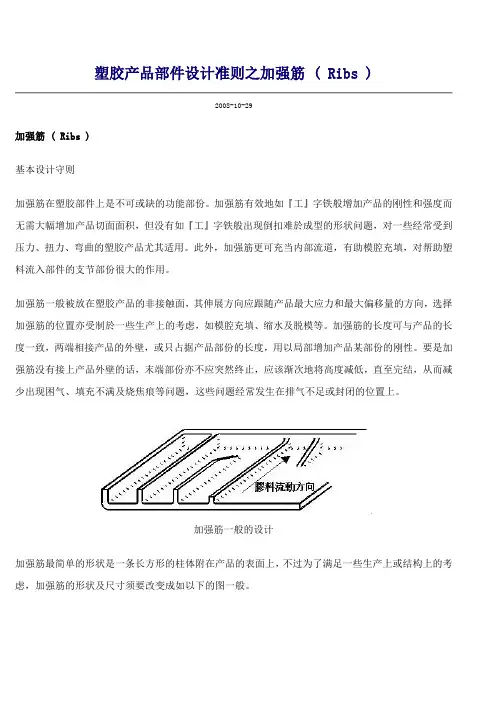

塑胶产品部件设计准则之加强筋 ( Ribs )2008-10-29加强筋 ( Ribs )基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。

加强筋有效地如『工』字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字铁般出现倒扣难於成型的形状问题，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。

此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。

加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。

加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。

要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。

加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。

长方形的加强筋必须改变形状使生产更容易加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力集过份中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。

此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。

图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部份相对外壁的厚度增加大约50%，因此，此部份出现缩水纹的机会相当大。

如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。

由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。

加强筋设计规范文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）P T C013加强筋设计规范（设计流程节点规范）一.加强筋应用概述为了确保塑件的强度和刚性，又不致使塑件的壁厚过厚，可以在塑件的适当部位设置加强筋，以避免塑件的变形。

加强筋还起到对装配中元器件的定位，相互配合的部件的对齐，机构的止位和导向的作用，另外，加强筋还可充当内部流道，改善塑件成型过程中塑料流动的情况，有助模腔充填。

二. 加强筋的设计要点1. 厚度一般情况下，加强筋大端厚度A应不大于壁厚的1/2，以免引起收缩；筋小端厚度B，PP材料应不小于0.9mm，其他ABS/PS等材料应不小于1.0mm。

筋截面如图2-1所示。

T－顶面壁厚A－筋大端厚度，A≤1/2TB－筋小端厚度C－脱模斜度H－筋的高度图2-1增加强度的办法是增加筋的数量，而不是增加筋的厚度。

在必须采用较深的加强筋,造成筋大端厚度较厚时，应考虑采取防缩结构，如盘座内壁挂线钩（图2-2所示），或者将容易形成缩痕的部位设计成花纹，来遮盖缩痕。

图2-2下表是常见塑料制品壁厚筋厚设计参考值：1、此表为常见家电塑料制品壁厚及筋厚的参考数值，不包括手机、遥控器等精密制品。

非常侧壁及加强筋大小端尺寸还需另行讨论；2、表中给出的透明制品的加强筋的大端数值指的是没有强度要求的透明件的大端尺寸。

对于求的透明制品，加强筋的大端尺寸可以设计到与基本壁厚等值，但筋的小端不能小于上表中值。

2. 高度筋高度应不大于顶面壁厚的3倍，如图2-1中尺寸H≤3T。

在满足设计要求的情况下，加强筋高度应尽可能小。

使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜。

为保证塑件基本平整，加强筋的端面不应与塑件的支撑面相平，应低于支撑面不小于，如图2-3所示：图2-3对于有阶梯的面，在设计加强筋时，应着重考虑筋的位置和高度。

如图2-4所示的筋位设计不合理，要保证筋位端面到各支撑面的高度尽量相等。

卸料平台加强筋设置规范
卸料平台加强筋的设置应符合相类规范和要求，保证其结构强度和安全性。

以下是一些常用的规范和建议：
1.根据设计要求：根据具体工程的设计要求和荷载条件，确定加强筋的数量、位置和尺寸。

2.遵循相关标准：参考国家或地区的建筑设计规范、钢筋混凝土结构设计规范等相关标准，确保加强筋的设置符合规范要求。

3.加强平台边缘：在卸料平台的边缘处设置加强筋，增加承载能力和抗雾强度。

4.设置横向加强筋：根据需要，在卸料平台的横向方向上设置横向加强筋，用于增加横向刚度和承载能力。

5.考虑荷载分布：按照实际使用情况和负荷要求，在卸料平台的类键位置设置加强筋，平衡和分散荷载，减小变形和开裂的风险。

6.注意细部处理：在加强筋与混凝土的连接处，确保良好的扎固性和连接效果，防止出现雾曲、脱落等问题。

请注意，具体的加强筋设置规范可能会因不同的工程要求和地区标准而有所差异。

在进行具体设计时，建议咨询专业工程师或遵循当地相关规范和标准。

机床铸件内腔加强筋设计原则机床铸件的内腔加强筋设计，听起来就挺让人头大的吧？别急，咱们慢慢聊。

这事儿其实跟咱们日常生活中的一些道理差不多，你想啊，任何东西如果要保持不变形、不破裂，那就得有些“撑腰”的东西，不然可真容易塌了。

机床铸件，作为机械制造的“中坚力量”，它可不是光看着好看，关键在于它的稳定性、强度和耐用性。

而那些内腔加强筋，简直是铸件们的小“护卫队”，是给铸件提供支持和保护的“隐形英雄”。

咱得明白加强筋到底是啥玩意儿。

简单来说，加强筋就是铸件内部或者外部的一些小凸起、小肋条，或者像墙壁上的支撑柱一样的结构。

这些小家伙的作用可大了，不仅能增强铸件的强度，还能提高其抗变形的能力。

想象一下，如果机床铸件像一块脆弱的巧克力，没有加上这些加强筋，简直是脆弱得不行，撞一下就散了。

所以加强筋的设计就是要保证铸件在承受重量或者应力时，能够稳稳当当，不至于像个豆腐脑一样，轻轻一碰就裂开。

设计加强筋时，首先得考虑到它的位置。

你要知道，这加强筋不是随便放哪都行，得像布置棋局一样，得考虑到铸件内部的力的分布。

哪里受力大，哪里就得加筋。

比如，机床铸件在加工过程中，肯定有地方会受到更大压力，这时候就得在这些地方加上一些加强筋，增加承载能力。

想想一个房子，墙角和承重墙就得特别结实，这就是道理。

再说了，加强筋的形状也很重要，不是越大越好。

设计的时候，要考虑到流动性和凝固速度。

铸造时，金属液体流进铸模，形状要合理才能流畅，不然容易出现气孔、缩孔这些瑕疵，弄不好就废了。

加强筋的形状要让金属液体能顺利流动，又能形成合适的凝固过程。

所以加强筋设计必须讲究“巧”，既要能增强强度，又要避免“堵塞”铸件的内部结构。

说到材料，咱们也不能忽视。

用啥材料做加强筋，也得讲究。

不同的材料有不同的特性，钢铁、铸铁这些常见的金属，虽然强度高，但也比较重；而像铝合金这种材料，虽然轻，但强度可能就不太够。

所以设计的时候，得根据具体的使用需求来选择材料。

加强筋的设计要点
加强筋在塑胶产品上可以说是不可或缺的一种功能结构，加强筋可以在无需增加零件壁厚的情况下增加零件强度和刚度，同时加强筋还可以充当零件内部流道，有助于注塑时塑料的流动，利于模具型腔填充。

1.加强筋一般的结构设计，如下图，加强筋的两端一般连接到产品的外壁，这样可以提高整个零件的强度。

如只是增加零件某个部位的强度，也可不用连接到外壁，但是加强筋的末端处必须得渐渐过渡到底面，这样做的好处是减少注塑时出现困气、填充不满、烧焦等不良现象。

2.加强筋的布置方式一般有以下两种：
1）长方形网格分布式，X、Y两个方向上都得到加强，这种方式也是做常见的做法。

2）扇形网格分布式，这种方式主要用于圆形的零件，360度方向都可得到加强。

加强筋的设计参数
T：零件壁厚；
A：加强筋的高度，一般不要大于3T；（PS：太高的加强筋会增加模具加工难度，必要时模具上会拆嵌件，而且注塑时容易困气，填充不足）
B：加强筋的底部厚度，一般不要超过零件壁厚的一半，即≤0.5T；（PS：太厚的加强筋会导致外观面缩水、夹水纹等不良现象，如零件有较高强度要求，宁可多设计几条矮且薄的加强筋也比设计高且厚的加强筋要好）
C：相邻两个加强筋的距离，一般不小于3T；（加强筋之间的距离不宜设计得过小，太小的话模具上就会产生薄钢，太多的薄钢会降低模具寿命）
附：
1：如外观面允许，可在外面面上设计一些装饰用的美工槽，用来避免或掩盖缩水等缺陷，如图
2.如担心加强筋太薄强度不够，可在加强筋中间适当增加一些小柱以增加加强筋的强度，如图。

薄板钣金件加强筋设计原则
1.加强筋的位置应当被合理地安排在结构中，以能够更好地承受受力的位置，同时还要考虑地形和其他因素，比如接缝和孔洞的位置。

2.加强筋的几何形状和尺寸应当被精确地设计和计算，以确保它们能够承担所需要的承载能力。

3.加强筋的连接方式应当被合理地设计，以能够尽可能地减小在受力情况下出现松动或者破坏的可能性。

4.在设计加强筋时应当考虑到可能出现的变形和热应力，并设计相应的抗变形和耐热性能。

5.在加强筋的设计中必须考虑到所使用的材料的性质，如其力学性能和腐蚀性能。

钣金加强筋设计1. 筋材料的选择在进行钣金加强筋设计时，首先需要选择合适的筋材料。

常用的筋材料有钢板、铝板、铜板等。

在选择筋材料时需要考虑以下几个方面：•强度：筋材料的强度要足够高，以满足钣金加强筋在承载力方面的要求。

钢板是一种常用的材料，具有较高的强度，因此在绝大多数情况下可以选择钢板作为筋材料。

•耐腐蚀性：钣金加强筋通常需要在恶劣的环境中工作，例如潮湿、腐蚀性气体等。

因此，筋材料需要具有良好的耐腐蚀性能，以确保其长期稳定的工作性能。

若要进一步提高耐腐蚀性，可以选择不锈钢筋材料，如不锈钢板。

•加工性能：筋材料的加工性能也是选择的重要考虑因素之一。

钣金加强筋通常需要进行切割、折弯、焊接等加工工艺，因此筋材料需要具备较好的加工性能，易于加工成各种形状和尺寸。

2. 加强筋的设计原则钣金加强筋的设计需要遵循以下原则：•强度匹配：加强筋的强度需要与被加强的构件强度相匹配，以确保加强筋能够承受相应的荷载。

在设计时，需要进行强度校核，确保加强筋的强度满足工作条件下的要求。

•布置合理：加强筋的布置应根据被加强构件的受力情况和加强的要求进行合理布置。

常见的加强筋布置形式包括等距离布置、对称布置等，具体布置形式需要根据具体情况进行确定。

•连接可靠：加强筋与被加强构件之间的连接方式需要考虑连接的可靠性。

常见的连接方式包括焊接、螺栓连接等，需要根据具体情况选择适合的连接方式，并确保连接强度满足要求。

3. 加强筋的设计步骤在进行钣金加强筋设计时，需要按照以下步骤进行：步骤一：确定加强筋的位置和形状根据被加强构件的受力情况，在设计中确定加强筋的位置和形状。

通常加强筋的位置应选择在构件的受力集中区域，形状可以根据具体情况选择直线形、曲线形等。

步骤二：计算加强筋的尺寸根据加强筋的位置和形状，计算加强筋的尺寸。

常用的计算方法包括截面特性的计算、强度校核等。

确保加强筋的尺寸满足工作条件下的要求。

步骤三：选择合适的连接方式和连接件根据加强筋与被加强构件之间的连接方式，选择合适的连接件，如焊接件、螺栓等。

一、加强筋设计的基本要求是什么？1)筋条方向应不妨碍脱模，筋本身应带有大于塑件主体部分的脱模斜度，筋的设置不应使塑件壁厚不均匀性明显增加2)塑件上筋条方向也不应妨碍塑料充模时的流动和塑料收缩，3）同一面上，如果设置多根加强筋，其分布排列应互相错开，以减少收缩不均引起的变形。

二、增加塑件刚性减少变形除了加强筋外，还可以采用什么样的的措施？除加强筋外，针对塑件结构特点，还可采取其它增加塑件刚度的方法，1.对于盒盖、罩壳、容器等塑件，可采用拱形增加刚度。

2.对于表面较大的塑件，可采用拱形、弯折形或波纹形壁面增加刚度。

3.薄壁容器上口边缘可采用各种弯边，不仅使边缘刚度增加，也增加了塑件的美感三、塑件中镶入嵌件的目的是什么？增加局部强度、硬度、耐磨、导磁、导电性能，加强塑件尺寸精度和形状的稳定性，起装饰作用等。

四、塑件上文字图案大多采用什么样的一种形式？1.塑件上文字图案以在塑件上凸起为好，一是美观，二是模具容易制造，但凸起的文字图案容易磨损。

2.文字磨损，但图案等凹入塑件表面，虽不易不仅不美观，模具也难以加工制造，因为成型凹下的文字图案，模具上的文字图案必须凸起，很难加工出来。

3.解决的方法是仍使这些文字图案在塑件上凸起，但塑件带文字图案的部位应低于塑件主体表面。

模具上成型文字图案的部分加工成镶件，镶入模腔主体，使其高出型腔主体表面。

4.塑料旋扭，瓶盖、手柄等，都应在柱面周围设计出凸凹纹以增加手旋动时的摩擦力。

常采用的凸凹纹可为密集的细纹，形如滚花，也可采用比较稀疏的粗纹。

5.细凸凹纹不能采用菱形，菱形凸凹纹成型后无法直接顶出。

五、聚乙烯、聚丙烯等软性带盖容器，可采用的铰链是什么形式的?对于聚乙烯、聚丙烯等软性带盖容器，可以将盖子和容器注射成型为一个整体，其间用铰链结构连接。

铰链部位塑件壁厚减薄，且减薄处以圆弧过渡，盖子与容器合拢打开时，这段薄片弯曲转动。

如下图所示。
