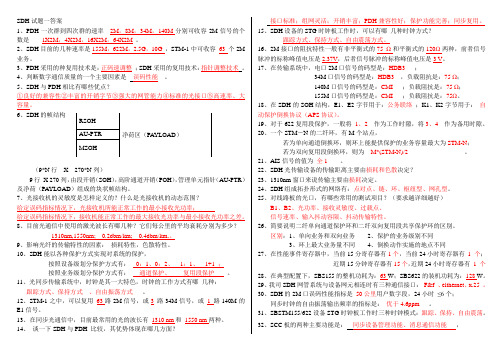

SDH试题一答案1、PDH一次群到四次群的速率2M，8M，34M，140M分别可收容2M信号的个数是1X2M，4X2M，16X2M，64X2M。

2、SDH目前的几种速率是155M，622M，2.5G，10G ，STM-1中可收容63 个2M 业务。

3、PDH采用的种复用技术是：正码速调整；SDH采用的复用技术：指针调整技术。

4、判断数字通信质量的一个主要因素是误码性能。

5、SDH与PDH相比有哪些优点？①良好的兼容性②丰富的开销字节③强大的网管能力④标准的光接口⑤高速率、大容量。

6、SDH的帧结构（9*N行X 270*N列）9行X 270列，由段开销（SOH），高阶通道开销（POH），管理单元指针（AU-PTR）及净荷（PA YLOAD）组成的块状帧结构。

7、光接收机的灵敏度是怎样定义的？什么是光接收机的动态范围？给定误码指标情况下，光接收机所能正常工作的最小接收光功率；给定误码指标情况下，接收机能正常工作的最大接收光功率与最小接收光功率之差。

8、目前光通信中使用的激光波长有哪几种？它们每公里的平均衰耗分别为多少？1310nm,1550nm; 0.2dbm/km; 0.4dbm/km.。

9、影响光纤的传输特性的因素：损耗特性，色散特性。

10、SDH能以各种保护方式实现对系统的保护，按照设备级划分保护方式有：0：1、0：2、1：1、1+1 ；按照业务级划分保护方式有：通道保护、复用段保护。

11、光同步传输系统中，时钟是其一大特色，时钟的工作方式有哪几种：跟踪方式、保持方式、自由振荡方式。

12、STM-1之中，可以复用63路2M信号，或3 路34M信号，或 1 路140M的E1信号。

13、在同步光通信中，目前最常用的光的波长有1310 nm和1550 nm两种。

14、谈一下SDH与PDH 比较，其优势体现在哪几方面？接口标准；组网灵活；开销丰富；PDH兼容性好；保护功能完善；同步复用。

15、SDH设备的STG时钟板工作时，可以有哪几种时钟方式？跟踪方式、保持方式、自由震荡方式。

SDH初级试题一、单选题1、由6个网元组成2.5G的二纤双向复用段环，它的最大业务量为：C6AU-4；B、24AU-4；C、48AU-4；D、96AU-4。

2、SDH光纤通讯采用的线路传输码型是： BHDB3；B、NRZ；C、AMI；D、CMI。

3、四纤双向复用段保护环与二纤双向复用段共享保护环相比，其特点是：A业务量加倍；B、复用段内网元数量可以大于16个；C、抗多点失效；D、保护倒换时间快。

4、在SDH系统中定义S1字节的目的是：AA、避免定时成环；B、当定时信号丢失后向网管告警；C、能使两个不同厂家的SDH网络组成一个时钟同步网；D、使SDH网元能提取最告级别的时钟信号。

5、SDH网络有多种保护形式，下面那几种不属于SDH网络保护：AA、DXC自动恢复网；B、四纤双向复用段保护环；C、四纤单向复用段保护环；D、二纤单向复用段保护环。

6、 SDH同步网所广泛采用的同步方式是（ A）。

A、全同步方式中的等级主从同步方式。

B、伪同步方式同准同步方式相结合的同步方式。

C、伪同步方式。

D、同步方式或异步方式。

7.U-PTR是STM-1的管理单元指针，共9个字节，分别是：H1YYH21*1*H3H3H3。

其中表示指针的字节是：( D )A、H1H2；B、H1YY；C、H21*1*；D、H1H2H3。

8.管理指针单元的作用是（ A ）。

A. 用于指示信息净负荷的第一个字节在STM-N帧内的准确位置，以便接收端正确地分解。

B. 为了保证信息净负荷正常灵活传递所必须的附加字节，以供网络运行、管理、维护使用。

C. 指示并管理段开销。

D. 对通道开销加以管理。

9、S385系统哪些槽位不能EPE1板（ A ）A、6. 7. 10. 11B、1. 16C、2. 3. 4. 5D、12. 13. 14. 1510、ZXMP S385（V1.0）设备的最大传输速率为：（ C ）A .155M；B. 622M；C. 2.5G； D. 10G；11、ZXMP S385设备(V1.0)的业务板对应的每个槽位都有4条业务总线,每条总线的速率是（ C ）A 77MB 155MC 622MD 2.5G12、ZXMP S385设备(V2.0)的业务板对应的每个槽位都有4条业务总线,每条总线的速率是（ D ）A 77MB 155MC 622MD 2.5G14、S385设备支持插入EPE1单板的数量是（D ）A、7B、8C、9D、1015、S385设备支持支路板的1:N保护,N的数值应小于等于（ D ）A、6B、7C、8D、916、VLAN识别设备为了保证与非VLAN识别设备（Non-VLAN-Aware Devices）的互操作性和共存性，标记头在原始的以太网帧上加入了4个字节，这样使以太网的最大帧长度变为字节（C）1522A. 1、1512B. 2、1514C. 3、1518D. 4、152017、在下面一系列MSTP单板中，不支持9K字节的Jumbo帧的单板是（D）A. SECB. TGE2B-EC. TFED. SGE2B18、MSTP业务单板的系统口最少绑定____个VC12，才能达到带宽为100M。

光纤通信职业技能鉴定四级练习题含答案一、单选题（共60题，每题1分，共60分）1、光衰耗器是一种用来降低( )的无源器件。

A、光衰减B、光功率C、光色散D、光噪声正确答案：B2、光纤的损耗产生的原因有( ).A、吸收损耗B、散射损耗C、附加损耗D、以上都是正确答案：D3、在中兴公司E300网管中，ROADM系统波长指配功能主要针对( )单板。

A、WSUB、OSCC、OMUD、OPA正确答案：A4、光频率复用是指在( )根光纤上同时传送多个频率不同的光载波。

A、1根B、16根C、4根D、8根正确答案：A5、数字光纤通信系统故障判断的首先的步骤是( )。

A、第一步进行光口自环B、第一步判断故障性质C、第一步进行故障定位D、第一步进行故障处理正确答案：B6、TCP/IP的互联层采用IP协议，他相当于OSI参考模型中网络层的( )。

A、面向无连接的网络服务B、面向连接的服务C、传输控制协议D、X.25协议正确答案：A7、SDH所特有的帧结构是( )。

A、块状帧结构B、环状帧结构C、链状帧结构D、网状帧结构正确答案：A8、PCM30/32脉码调制系统中，每一帧的TS16传送( )个话路的标志信号码。

A、1B、2C、3D、32正确答案：B9、PCM设备预检测试主要使用( )进行指标测试。

A、话路特性分析仪B、2M误码测试仪C、光功率计D、网络分析仪正确答案：A10、当要求误码率值越小时，则系统( )。

A、灵敏度值越小B、灵敏度不变C、抖动增加D、灵敏度值越大正确答案：D11、下列哪种OTN网络保护可不需要APS协议（）。

A、1+1的单向通道保护B、1:n的通道保护C、共享环保护D、1+1的双向通道保护正确答案：A12、GF2488-01B设备上指示灯( )的是备用机盘。

A、快闪B、慢闪C、常亮D、常暗正确答案：B13、本站时钟为跟踪上游站，本站时钟频率高于上游站时，本站将发生( )A、指针先正调整、后负调整B、指针正调整C、指针不调整D、指针负调整正确答案：D14、在ZXSM-10G(V1.0)设备中,SC板可以抽取线路时钟（）。

283所属专业问题选项A 当VC4的速率（帧频）高于AU—4的速率时AU—PTR的指针值 A.正A.直接调制）。

DWDM系统中激光器的调制方式是：（）经过光电转换再对光信号进行放大的器A.需要光放大器是一种（）。

A.均匀量化（PCM量化采用A.RSOH）。

段开销公务字节E1属于（在HDB3码编码中，任意两个相邻破坏点"V"码间都必须有 A.奇数直流分量。

A.有在HDB3码编码的码流中（）AU-PTR是STM-1的管理单元指针，共9个字节，分别是： A.H1H2） A.能实现DWDM网络目前能否实现光复用段保护：（10G设备可以组成两个10G的二纤双向复用段共享保护环。

各A.以交叉板为轴） A.HDB3 SDH光纤通讯采用的线路传输码型是：（OHP板共处理来自15个方向的开销总线，每条开销总线由 A.F1在SDH系统中，有些告警分属于不同的段层，下列哪个告警 A.RS-L0S漂移和色散等原因引起的系统信噪比下。

SDH系统的光功率 A.2dBm网元在正常工作时，网元时钟的工作方式应该是：（ ） A.自由运行方式HONET中，OLT和ONU概念的区别（ ） A.在业务提供能接入网的功能是（ ） A.交叉连接、交在ATM-N帧结构中，帧频为8KHz，一帧的周期为（ ）us。

A.25）us。

A.0.488 PCM30/32路帧结构中，每路时隙宽度为（在SDH传送网中，如组网结构为环形，则各设备须选为（ ） A.TM复用段用于比特间插奇偶校验的是（ ）字节。

A.B1A.6STM-4帧中安排有（）个帧定位字节。

当设备连续（ ）帧没有接收到合法的指针值，设备将产生 A.4个插槽。

A.12OptiX2500+设备共有（ ）A.8OptiX155622H设备共有（ ）个插槽。

m s。

A.80）ITU规定，通道保护倒换时间应小于（在2500+通道保护环中参与保护倒换的单板有（ ） A.PQ1板155/622设备，某网元业务正常但公务电话不通，下面单板 A.1GTC缺省情况下，B2误码超过（）门限，就有B2OVER告警产生。

TA052001复用段保护机理专题ISSUE1.0TA052001 复用段保护机理专题ISSUE1.0目录目录第1章复用段保护机理分析和常见问题处理 (1)1.1 二纤双向复用段环保护倒换过程分析 (1)1.1.1组网配置情况 (1)1.1.2典型保护倒换事件 (1)1.2 交叉板工作页面切换关系 (2)1.2.1 OptiX 155/622设备 (3)1.2.2 OptiX 2500+设备 (4)1.3 倒换异常情况下的业务恢复处理 (4)1.4 SD复用段倒换的设置和版本要求 (7)第2章案例分析 (8)第1章复用段保护机理分析和常见问题处理1.1 二纤双向复用段环保护倒换过程分析1.1.1 组网配置情况4个站点组成的复用段环，组网图如图1-1所示。

1、2、3、4号站的复用段节点号分别为0、1、2、3。

图1-1二纤双向复用段保护环组网图1.1.2 典型保护倒换事件1. 断纤保护倒换事件断纤位置：断3站西侧收光纤保护倒换过程：SETP1：2000-1-30 15:31:5，3站检测到西向信号失效SF信号，同时向两侧长、短径发送信号失效保护倒换请求码；启动T1定时器，协议控制器状态进入倒换暂态。

SETP2：2站东向首先检测到3站从短径发来的SF-R-S-RDI，于是同时向两侧长短、径发送信号失效保护倒换请求信号SF-R-BR&SW。

同时启动T1定时器，协议控制器状态进入倒换暂态。

STEP3：2站西向接收到3站从长径发来的信号失效保护倒换请求SF-R-L-IDLE，于是，同时向两侧长短、径发送信号失效保护倒换确认信号SF-R-BR&SW。

同时停止T1定时器，下发交叉板页面切换命令，协议控制器状态进入倒换态。

同样3号站也收到了2站从长径发来的倒换请求信号，于是进入倒换态。

如果2站T1定时器超时仍然未收到3站从长径发来的信号失效保护倒换请求SF-R-L-IDLE，则2站恢复到正常态，倒换失败。

（光纤通信）职业技能鉴定四级题库及参考答案一、单选题（共60题，每题1分，共60分）1、C-12帧结构中，( )负调整机会比特。

A、S1B、S2C、J0D、J1正确答案：A2、DWDM系统中，某光板的MON口从主光通道中分出1%，在该口测得光功率为-25dBm,那么主光通道光功率为( )。

A、-125dBmB、-50dBmC、75dBmD、-5dBm正确答案：D3、自动增益控制的目的是增加了光接收机的( )，使光接收机的输出保持恒定。

A、频率响应B、动态范围C、响应时间D、灵敏度正确答案：B4、对STM-N的正确描述是( )。

A、由STM-1信号比特间插形成B、由STM-1信号字节间插形成C、由STM-N/2信号字节间插形成D、以上答案均不正确正确答案：B5、在DWDM系统中，依据ITU-T建议和标准，激光器的波长漂移应小于( )。

A、±△λ/10B、±△λC、±△λ/20D、±△λ/5正确答案：D6、数字信道误码性能测试方法有环回法、对测法、( )三种。

A、退业务测试法B、恢复业务测试法C、运行业务测试法D、在线测试法正确答案：D7、下列那个组织对ASON在运营商光网络边界处对标准文件和使用方式进行统一( )。

A、ITU-TB、OIFC、3GPP2D、IETF正确答案：B8、ZXSM-10G(V1.0)设备中的一块OL1板最多可以提供（）个光方向。

A、8B、6C、2D、4正确答案：A9、对设备的温度检查要( )进行一次。

A、每小时B、每天C、每12小时D、每2天正确答案：B10、下列不属于SDH网络的基本物理拓朴是（）。

A、线型B、多层交换式网络C、树形D、环形正确答案：B11、STM-1帧频8kHz，即每秒传送8000帧；一帧的周期为（）μs。

A、325B、125C、225D、425正确答案：B12、下列设备中，既能向主机输入数据又能接受主机输出数据的是( )。

职业技能鉴定初级光纤通信练习题库与答案一、单选题（共70题，每题1分，共70分）1、（）是帧失步告警。

A、AISB、FATC、B11DD、B12D正确答案：B2、SDH段开销中K2的b6-b8比特插入（）表示MS-RDI（复用段远端缺陷指示）。

A、000B、001C、110D、11正确答案：C3、在口常维护指标中，调度时限（）达到100%以上。

A、达成率B、完好率C、合格率D、完成率正确答案：C4、（）是为了优化1550nm窗口的色散性能而设计的，但它也可以用于1310nm窗口的传输。

A、G.655光纤B、G.652光纤C、G.654光纤D、G.653光纤正确答案：D5、OSCAD盘的LINEO口接以下（）接口。

A、发放大的OUTB、收放大的INC、ODF架的发线路口D、ODF架的收线路口正确答案：C6、对于2.5Gbit/s系统的监控，（）开销对整个STM-16信号监控。

A、低阶通道B、复用段C、再生段D、高阶道道正确答案：C7、C-12帧结构中，S1是（）比特。

A、负调整机会B、正／负调整机会C、正调整机会D、正／零／负调整机会正确答案：A8、采用（）码的光接收机灵敏度最差。

A、5B6BB、3B4BC、1B1HD、D5B1M正确答案：C9、FP型激光器对光进行反馈和选频作用的部件是（）。

A、光学谐振腔B、工作物质C、光敏面D、外部谐振网络正确答案：A10、如果某光纤线路由于距离过长速率过高，受色散影响较大，需要在线路中增加（）。

A、法兰盘B、DCFC、固定的衰减器D、NZDSF正确答案：B11、PCM复帧结构中，一个时隙包含（）比特。

A、10B、8C、16D、4正确答案：B12、当出现（）故障时，同步源信号进行切换。

A、帧失步B、远端缺陷告示警C、近端业务中断D、支路信号丢失正确答案：A13、数字光纤通信系统发生即时告警时（）。

A、通信不阻断B、需作紧急处理C、双方向通信阻断D、故障架黄灯亮正确答案：B14、判断一根光纤是不是单模光纤，主要依据是：（）。

SDH练习题一、填空题1.SDH的开销分为（通道开销）和（段开销）。

2.SDH的帧结构是一种（块）状结构，帧频为每秒（ 8000 ）帧。

STM-1一帧共有（ 8 ）字节。

3.SDH的帧结构由（管理单元指针）、（净负荷区）、（段开销）三部分组成。

4.将PDH各支路信号装入SDH的传送模块，需经（映射）、（定位）、（复用）三个步骤。

5.我国的SDH复用映射结构中的标准容器中C-12装载（ 2 ）Mbit/s，C-3装载（ 34 ）Mbit/s，C-4装载（ 140 ）Mbit/s。

二、单项选择题1.一个STM-4可接入（C ）2M信号。

A 63B 64C 2522.在SDH的帧结构中，通道开销用（ C ）表示。

A：RSOH B：MSOH C：POH D PAYLOAD3.SDH 信号每秒传送（ C ）帧。

A：4000 B：6000 C：8000 D：100004. 2.5G系统中（ B ）监控的是整个STM-16的信号传输状态。

A：SOH B：RSOH C：MSOH D：POH5.在SDH系统中（ C ）个TUG-3复用进VC-4A：1 B：2 C：3 D：46.（ B ）是用来完成各种速率接口适配功能的信息结构单元。

A：虚容器B：容器C：支路单元D：管理单元7.SDH的速率等级不包括（ C ）A：STM-1 B：STM-4 C：STM-8 D：STM-168.下列信号中，不能为SDH所容纳的是（B、D ）A：2M B：6M C：8M D：45M9.SDH帧可分为（ B ）3个区域。

A：RSOH、PAYLOAD、AU-PTRB：SOH、PAYLOAD、AU-PTRC：SOH、PAYLOAD、POHD：RSOH、PAYLOAD、MSOH10.在STM-1模块中，用于段开销传输信息速率为（ B ）A：155.520Mbit/s B：2.048 Mbit/s C：4.608 Mbit/s D：0.576 Mbit/s11.在STM-1模块中，用于AU-PTR传输信息速率为（ D ）A：155.520Mbit/s B：2.048 Mbit/s C：4.608 Mbit/s D：0.576 Mbit/s三、理论题1.SDH指针分为AU指针和TU指针。
