四纤双向复用段保护环详细描述

四纤双向复用段共享保护环1．四纤双向复用段保护环的工作原理环网由四根光纤组成，二根工作光纤记为S1、S2。

S1组成沿顺时针方向传输的环，S2组成沿逆时针方向传输的环，因此由它们可以独立地完成环上的双向业务传输。

另外二根保护光纤记为P1、P2，P1组成沿逆时针方向传输的环，P2组成沿顺时针方向传输的环，它们可以对工作光纤提供保护。

注意，P1、P2仅仅是一种标识，它并不代表P1光纤仅仅对S1光纤提供反方向保护，P1光纤同样也可以对S2光纤提供同方向供保护；至于到底对S1光纤还是对S2光纤提供保护，根据情况由软件调度。

同理，P2光纤既可以对S2光纤提供反向保护，也可以对S1光纤提供同向保护。

（1）．环网保护在进行环网保护时，保护光纤P1为工作光纤S1提供反方向保护，而保护光纤P2则为工作光纤S2提供反方向保护。

工作原理如图2.11.11所示。

①．正常情况A)．AC信号在节点A，进入环网以节点C为目的地的业务信号AC，馈入光纤S1，并沿顺时针方向将AC信号经节点B传送到节点C，传送路径：A→B→C。

B）．CA信号在节点C，进入环网以节点A为目的地的业务信号CA，馈入光纤S2，并在同一区段沿逆时针方向将AC信号经节点B传送到节点A，传送路径：C→B→A。

二根保护光纤P1、P2是空闲的。

信号传送路径如图2.11.11 a)中的粗线所示。

②．故障情况当发生故障时，如BC节点间的光缆被切断，因为在节点B和C都能检测到信号丢失（LOS）告警，所以分别执行桥接与倒换功能。

如图2.11.11 b)所示。

A）．AC信号在节点B，执行桥接功能，把AC信号从S1光纤桥接到P1光纤上，并沿逆时针方向经A、D节点传送到C节点。

在节点C，执行倒换功能，再把AC业务信号从P1光纤倒换到S1光纤上。

因此，[url=/]魔兽世界私服[/url]AC信号的传送路径为：A→B→A→D→C。

如图2.11.11 b)中的粗线所示。

B）．CA信号在节点C，执行桥接功能，把CA业务信号从S2光纤桥接到P2光纤上，并沿顺时针方向经D、A节点传送到B节点。

国网-新疆-2024年《通信安规》科目单选题+多选题+判断题+简答题真题拔高卷-下半年-A卷一、【单选题】1. 出入电缆隧道、电缆管井作业时，应在井口装设（）或使用梯子。

A、支架B、安全爬梯C、救援绳索2. 在电力通信工作票的安全措施范围内增加工作任务时，在确定不影响系统运行方式和业务运行的情况下，应由工作负责人征得工作票签发人和（）同意，并在电力通信工作票上增加工作任务。

A、上级主管部门B、工作许可人C、专责监护人D、值班调度人员或运维人员3. 作业人员对本规程应（）考试一次。

A、每半年B、每年C、每两年D、每三年4. 书面记录指工作记录、（）等。

A、登记记录B、值班记录C、巡视记录D、检查记录5. 运行中的高压设备其中性点接地系统的（）应视作带电体。

A、导线B、中性点C、接地线6. 多路径传播的微波信号到达收信号强度（）。

A、波动变化B、增强C、衰减7. 需要变更工作班成员时，应经（）同意，在对新的作业人员履行安全交底手续后，方可参与工作。

A、工作票签发人B、工作许可人C、工作负责人D、专责监护人8. 电力通信工作票的有效期，以（）时间为限A、批准的检修B、执行的检修C、完成的检修D、申请的检修9. 电力通信网管切换试验前，应做好（）。

A、测量电压B、数据同步C、测量电流D、关闭电源10. 室内母线分段部分、母线交叉部分及部分停电检修易误碰（）的，应设有明显标志的永久性隔离挡板（护网）。

A、引线部分B、停电设备C、有电设备11. 检修人员操作时，操作票由（）审核签名。

A、运行值班负责人B、设备运行管理部门C、工作负责人12. 在几个电气连接部分上依次进行不停电的同一类型的工作，可以使用一张（）。

A、第一种工作票B、第二种工作票C、带电作业工作票13. 0会议电视系统中，多采用什么方法进行对图像信号和系统控制信号的差错控制。

（）A、自动请求重发B、前向纠错C、混合纠错14. 数字微波和凋频制模拟微波对频率稳定度的要求是（）。

SDH传输网知识点总结1.帧结构：SDH采用的信息结构等级称为同步传送模块STM－N（Synchronous Transport Mode，N=1，4， 16，64），最基本的模块为STM－1，四个STM－1同步复用构成STM－4，16个STM－1或四个 STM－4同步复用构成STM－16，四个STM－16同步复用构成STM－64，甚至四个STM－64同步复用构成STM －256；SDH采用块状的帧结构来承载信息，每帧由纵向9行和横向 270×N 列字节组成，每个字节含8bit，整个帧结构分成段开销（Section OverHead，SOH）区、STM－N净负荷区和管理单元指针（AU PTR）区三个区域，其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活地传送，它又分为再生段开销（Regenerator Section OverHead，RSOH）和复用段开销（Multiplex Section OverHead， MSOH）；净负荷区用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节；管理单元指针用来指示净负荷区内的信息首字节在STM－N帧内的准确位置以便接收时能正确分离净负荷。

SDH的帧传输时按由左到右、由上到下的顺序排成串型码流依次传输，每帧传输时间为125μs，每秒传输1/125×1000000帧，对STM－1而言每帧比特数为8bit×（9×270×1）=19440bit，则STM－1的传输速率为19440×8000=155.520Mbit/s；而STM－4的传输速率为4×155.520Mbit/s=622.080Mbit/s；STM－16的传输速率为16×155.520（或4×622.080）=2488.320Mbit/s。

2.映射：映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销（POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移。

电信机务员（三级）理论知识试卷（传输）注 意 事 项1、请按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、判断题（第1题～第30题。

将判断结果填入括号中。

正确的填“√”，错误的填“×”。

每题1分，满分30分。

）【 】1、电信职业道德与电信法制和职业纪律是相同的，没有区别。

【 】2、诚实守信是中华民族最重要的传统美德和做人的行为规范。

【 】3、电流的方向与电源电动势方向一致。

【 】4、用万用表测量某一电阻的阻值时，必须先调零，再进行测量。

【 】5、在电阻并联电路中，电路的总电流等于各并联支路电流之和。

【 】6、原子核因为它周围有高速旋转的电子，所以它带正电。

【 】7、LTE 支持上下行功率控制。

【 】8、PTN 的传送平面实现实现各种业务的传送处理功能,如封装、转发、流控、交换等，并实现保护和OAM 开销处理。

【 】9、PTN 的管理平面通过信令和路由协议实现业务的建立、保护恢复。

【 】10、PTN 网络采用的主要组网形式是树形。

【 】11、SDH 技术中当网络处于同步工作状态时，指针用来进行同步信号间的相位调整；当网络处于失步时，指针用作频率和相位调准。

【 】12、传输速率用来描述传输系统容量的参数。

【 】13、通道开销（POH ）分为高阶通道开销和低阶通道开销。

【 】14、SDH 不仅适用于光纤也适用于微波和卫星传输的通用技术体制。

【 】15、通道环业务保护切换速度慢于复用段保护速度。

【 】16、再生中继器可消除信道误码的影响。

【 】17、在WDM 系统中，由于各信号是通过不同光波长携带的，所以彼此之间不会混淆。

【 】18、SDH 发送的信号是加扰的NRZ 码，为了收端能够更好的接收信号，其中A1、A2是不加扰的。

【 】19、我们的时钟同步网信号是通过SDH 设备传递的，映射过程会对时钟性能产生影响。

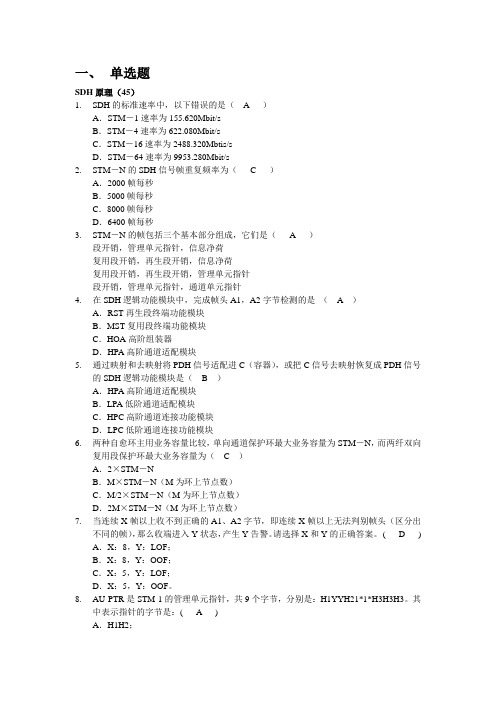

一、单选题SDH原理（45）1.SDH的标准速率中，以下错误的是（ A ）A．STM－1速率为155.620Mbit/sB．STM－4速率为622.080Mbit/sC．STM－16速率为2488.320Mbtis/sD．STM－64速率为9953.280Mbit/s2.STM－N的SDH信号帧重复频率为（ C ）A．2000帧每秒B．5000帧每秒C．8000帧每秒D．6400帧每秒3.STM－N的帧包括三个基本部分组成，它们是（ A ）段开销，管理单元指针，信息净荷复用段开销，再生段开销，信息净荷复用段开销，再生段开销，管理单元指针段开销，管理单元指针，通道单元指针4.在SDH逻辑功能模块中，完成帧头A1，A2字节检测的是（ A ）A．RST再生段终端功能模块B．MST复用段终端功能模块C．HOA高阶组装器D．HPA高阶通道适配模块5.通过映射和去映射将PDH信号适配进C（容器），或把C信号去映射恢复成PDH信号的SDH逻辑功能模块是（ B ）A．HPA高阶通道适配模块B．LPA低阶通道适配模块C．HPC高阶通道连接功能模块D．LPC低阶通道连接功能模块6.两种自愈环主用业务容量比较，单向通道保护环最大业务容量为STM－N，而两纤双向复用段保护环最大业务容量为（ C ）A．2×STM－NB．M×STM－N（M为环上节点数）C．M/2×STM－N（M为环上节点数）D．2M×STM－N（M为环上节点数）7.当连续X帧以上收不到正确的A1、A2字节，即连续X帧以上无法判别帧头（区分出不同的帧），那么收端进入Y状态，产生Y告警。

请选择X和Y的正确答案。

( D ) A．X：8，Y：LOF；B．X：8，Y：OOF；C．X：5，Y：LOF；D．X：5，Y：OOF。

8.AU-PTR是STM-1的管理单元指针，共9个字节，分别是：H1YYH21*1*H3H3H3。

其中表示指针的字节是：( A )A．H1H2；B．H1YY；C．H21*1*；D．H1H2H3。

SDH 保护环分析总结一、SDH 复用结构基本原理SDH 的复用单元包括标准容器（C ）、虚容器(VC ）、支路单元（TU ）、支路单元组（TUG ）、管理单元（AU ）、管理单元组（AUG ）。

各种业务信号复用进STM-N 的过程都要经历映射、定位和复用三个步骤。

映射：是一种在SDH 边界处使支路信号适配进虚容器的过程。

即各种速率的G .703信号先分别经过码速调整装入相应的标准容器,之后再加进低阶或高阶通道开销形成虚容器。

定位：是一种将帧偏移信息收进支路单元或管理单元的过程。

低阶虚容器对应支路单元,高阶虚容器对应管理单元。

复用：是一种使多个低阶通道层的信号适配进高阶通道层，或者把多个高阶通道层信号适配进复用层的过程，即以字节交错间插方式把TU 组织进高阶VC ，或者把AU 组织进STM-N 的过程，也称同步复用。

SDH 帧结构中安排有两大类开销：段开销（SOH ）和通道开销（POH ）,它们分别用于段层和通道层的维护。

二、SDH 传送网的分层模型总共分为四层，分别是物理层、段层、通道层、电路层。

其中物理层为最下层,电路层为最上层，下层为上层提供服务，上层为下层提供服务内容。

模型如下：1、物理层：完成STM-N 线路光接口信号与逻辑电平信号之间的转换。

图1 G.709建议的SDH 复用结构图2 SDH 传送网的分层模型2、段层：分为再生段层和复用段层(1）再生段层：用于传递再生中继器之间，以及再生中继器与复用终端之间信息的网络。

（2）复用段层：用于传送复用终端之间信息的网络,如负责向通道层提供同步信息，同时完成有关复用段开销的处理和传递等工作。

3、通道层：为电路层网络节点如交换机提供透明的通道，即电路群。

4、电路层：是面向公用交换业务的网络,如电路交换业务、分组交换、租用线业务和B —ISDN虚通路等。

三、SDH 传输系统模型通道终端通道终端（线路终端）复用/解复用（线路终端）复用/解复用1、终端复用器和分插复用器是SDH 网中最重要的两个网络单元.（1）终端复用器（TM ）:终端复用器用在网络的终端站点上，例如一条链的两个端点上，它是 一个双端口器件。

年全国通信专业技术人员职业水平考试通信专业实物《传播与接入（有线）》真题解析试题一（15 分）阅读下列阐明，回答问题1 至问题 4，将解答填入答题纸相应栏内。

[阐明]由于光纤可以提供很宽传播带宽，为数字信号传播提供了立项传播通道，由于当前使用光纤通信系统均为数字光纤通信系统。

数字光纤通信系统基本构造采用点对点形式，重要由光纤、光发射机、光接受机等构成。

[问题 1]（5 分，每空 1 分。

将应填入（n）处字句写在答题纸相应栏内）光信号在光纤中传播时幅度因（1）而减少，波形则会因（2）产生愈来愈大失真，使得脉宽展宽；（3）光纤合用于密集波分复用系统环境；随着光纤通信系统传播速率不断提高，为减少啁啾，需采用（4）调制方式；在国内，普通把传播网中非干线某些网络划归为（5）。

解析：（1）损耗；（2）色散版教材 P3 最底下（3）G.655；版教材 P6 3.G.655 光纤（4）间接（或外）版教材 P18 2.间接调制（5）本地传播网版教材 P39[问题 2]（4 分，请将解答写在答题纸相应栏内）已知某单模光纤工作波长为1550nm，其传播损耗为 0.17dB/km，传播长度为60km，光发射机输出光功率为100mW，仅考虑光纤传播损耗状况下，光接受机接受光功率是多少？（给出详细解答过程）解析：= 10/L * log(Pi/PO)，因此 0.17 = 10/60 * log(100i/PO)logPO = 2 - 0.17*6 = 0.98 ，因此 PO = 100.98 = 9.55mW[问题 3]（3 分，每空 1 分。

将应填入（n）处字句写在答题纸相应栏内）为保证光传播网络及设备正常运营，需掌握有关测试仪表用法。

OTDR 运用（1）变化来衡量被测光纤各事件损耗大小；在OTDR 测试中，机械固定接头、活动连接器和光纤断裂都会引起光反射和衰耗，把这种反射幅度较大事件称为（2）；盲区是指 OTDR辨别两个事件所需最短距离，影响盲区因素有（3）和反射大小。
