第六章常见的光学仪器提高训练试题

北师大版八年级物理下册常见的光学仪器训练题姓名：__________ 班级：__________考号：__________一、选择题（共12题）1、以下有关光学知识的说法中错误的是:A．猴子看到的水中的月亮是光的反射形成的;B．人站在平面镜前,人离平面镜越远,人在镜中所成的像越小;C．凸透镜成虚像一定是放大的,凸透镜成实像可能是放大的,也可是缩小的; D．能在教室的不同位置看到黑板上的字是由于光在黑板表面发生了漫反射.2、照相机的镜头相当于一个凸透镜.某照相机的镜头焦距为f,用它照相时．要在底片上成缩小的清晰的像,被照物体与镜头间的距离应该:A．大于2f ; B．大于f,小于2f ; C．等于f; D．小于f.3、用普通照相机拍照时,要按被照物体距相机镜头的远近进行“调焦”,使用起来不太便捷。

有一种“傻瓜”相机,只要把想拍摄的景物全部纳入取景器内,不论远处还是近处的物体,在照片上都比较清晰,从而使拍照的过程变得十分快捷。

这种“傻瓜”相机不用“调焦”的奥秘是（）A.采用了长焦距的镜头,使远近不同的物体成像的位置相差不大B采用了短焦距的镜头,使远近不同的物体成像的位置相差不大C.采用了长焦距的镜头,使远近不同的物体成像的位置相同D采用了短焦距的镜头,使远近不同的物体成像的位置相同4、如图2所示,一平面镜垂直于凸透镜的主光轴,位于凸透镜的２倍焦距处,在平面镜和凸透镜之间有一发光棒,当发光棒来回移动的过程中,处于某一位置时,整个系统成像的情况中不可能出现的是（）Ａ.一个实像和两个虚像Ｂ.一个实像和一个虚像Ｃ.两个虚像,无实像Ｄ. 两个实像和一个虚像5、如下图所示,是在一些交通要道路口、银行等公共场所安装的两种电子监控器。

它们主要由两部分组成,一部分为光学系统,另一部分为光电转换系统。

光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号,输送到监控中心,实现间接监控的目的其光学系统的工作原理相当于A．平面镜成虚像 B．凸透镜成实像 C．显微镜 D．凸透镜成虚像6、将蜡烛放在距离凸透镜30cm的地方,在透镜另一侧的光屏上,有蜡烛清晰放大的像,由此可知,该透镜的焦距可能是A.20cmB.15cmC.10cmD.5cm7、成倒立、缩小、实像的光学器件是A．平面镜 B．投影仪 C．照相机 D．潜望镜8、看到物体实像的事例是A.在岸边看水中游动的鱼B.在平面镜中看自己的像C．在电影院看银幕上的画面 D.用放大镜看邮票上的字9、将物体放在焦距为f的凸透镜主轴上,物体离透镜18cm、12 cm 14cm时,分别得到缩小的实像、放大的实像和放大的虚像,则该凸透镜的焦距是A．12cm(f(18era B. 9em<f<12cm C. 6 cm <f<9cm D.4cm<f<6cm10、在研究凸透镜成像实验中,当烛焰离凸透镜的距离小于焦距时,眼睛通过透镜观察到的虚像可能是图中的A B C D11、如图所示为一个眼球模型,则该图表示的眼球模型和应该采取的矫正措施分别是A．远视眼模型,用凸透镜矫正B．近视眼模型,用凹透镜矫正C．近视眼模型,用凸透镜矫正D．远视眼模型,用凹透镜矫正12、电影放映机的光学原理与投影仪的光学原理相同．在一次电影放映中,当银幕上出现清晰的图像时,发现银幕太小,有一部分图像在银幕以外,则放映员的下列操作中正确的是A．将放映机靠近银幕,同时使胶片远离镜头B．将放映机远离银幕,同时使胶片远离镜头C．将放映机远离银幕,同时使胶片移近镜头D．将放映机靠近银幕,同时使胶片移近镜头二、填空题（共10题）1、在合适的照明情况下,正常的眼睛观看25cm远的物体时,既清楚又不会感到疲劳,因此把25cm的距离称为正常眼睛的明视距离。

八年级物理下册第六章常见的光学仪器专题攻克考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列连线不正确的是（）A．B．C．D．2、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜3、如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（）A．靠近透镜B．远离透镜C．靠近透镜或远离透镜都可以D．保持在原来位置4、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律5、如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．6、如图是眼睛的成像光路，下列说法正确的是（）A．甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B．甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C．甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D．甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜7、在探究“凸透镜成像规律”时，提出的探究问题应该是（）A．凸透镜对光是否有会聚作用B．像的虚实、大小、正倒跟物距有什么关系C．凸透镜对光是否有发散作用D．凸透镜是否能成像8、如图所示，A、B、C、D在凸透镜主光轴上，F为焦点．若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像（）A．A点B．B点C．C点D．D点9、如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为10cm，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况（光屏位置未标出）。

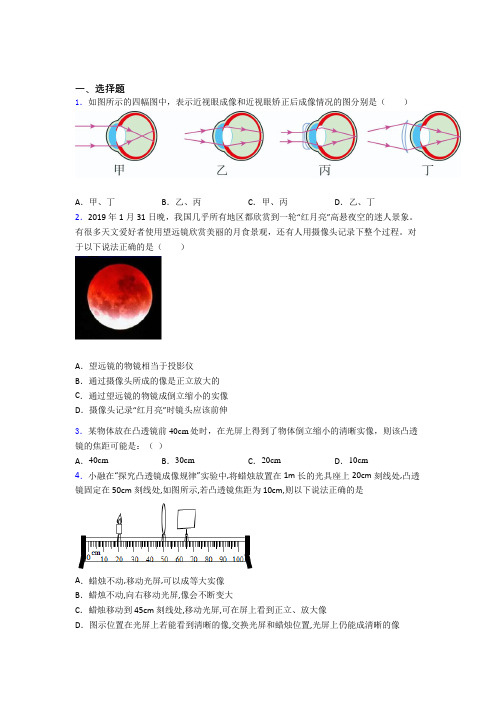

一、选择题1．如图所示的四幅图中，表示近视眼成像和近视眼矫正后成像情况的图分别是（）A．甲、丁B．乙、丙C．甲、丙D．乙、丁2．2019年1月31日晚，我国几乎所有地区都欣赏到一轮“红月亮”高悬夜空的迷人景象。

有很多天文爱好者使用望远镜欣赏美丽的月食景观，还有人用摄像头记录下整个过程。

对于以下说法正确的是（）A．望远镜的物镜相当于投影仪B．通过摄像头所成的像是正立放大的C．通过望远镜的物镜成倒立缩小的实像D．摄像头记录“红月亮”时镜头应该前伸3．某物体放在凸透镜前40cm处时，在光屏上得到了物体倒立缩小的清晰实像，则该凸透镜的焦距可能是：（）A．40cm B．30cm C．20cm D．10cm4．小融在“探究凸透镜成像规律”实验中,将蜡烛放置在1m长的光具座上20cm刻线处,凸透镜固定在50cm刻线处,如图所示,若凸透镜焦距为10cm,则以下说法正确的是A．蜡烛不动,移动光屏,可以成等大实像B．蜡烛不动,向右移动光屏,像会不断变大C．蜡烛移动到45cm刻线处,移动光屏,可在屏上看到正立、放大像D．图示位置在光屏上若能看到清晰的像,交换光屏和蜡烛位置,光屏上仍能成清晰的像5．下列光现象说法中，正确的是（）A．家里的穿衣镜所成的是等大的实像B．木工师傅用一只眼沿棱的方向看，检查木板的棱是否平直，是利用光的反射C．水中筷子看上去向下弯折是由于光的反射造成的D．物体距凸透镜距离在f和2f之间时，透镜成放大的实像，是投影仪的工作原理6．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像7．如图所示，是人眼看到平面镜中物体的像的情况，下列的说法中正确的是（）A．看到的像是由于人眼发出的光被镜面反射造成的B．人眼看到了平面镜中的像，所以是实像C．由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼的光线的反向延长线的交点处发出的D．因为光路是可逆的，所以才看到了平面镜中的像8．烛焰通过凸透镜在光屏上成一清晰的像，如果用黑纸将透镜表面上半部分遮住，那么光屏上A．像全部消失B．像只剩上半部分C．像只剩下半部分D．仍有完整的像，但比原来的暗9．高老师戴着眼镜正在批作业，听到远处有学生叫她，为了看清该学生的容貌，高老师立即摘下眼镜跟这位学生打招呼．下列说法正确的是A．高老师所戴眼镜的镜片是凸透镜B．高老师是近视眼C．高老师不戴眼镜看近物时，物体的像会成在视网膜前方D．高老师的眼球前后径可能过长或晶状体曲度可能过大10．下列光现象，说法正确的是A．太阳光通过三棱镜形成彩色光带是光的反射现象B．小明靠近平面镜的过程中，他在镜中所成的像逐渐变大C．人在岸边看到水中的鱼比鱼在水中的实际位置浅D．太阳通过树叶小孔所成的像是倒立、缩小的虚像11．夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（）A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度12．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像二、填空题13．凸透镜对光线有 ______ 作用，如图所示的透镜中，图 ______ 是凸透镜，图 ______ 是凹透镜。

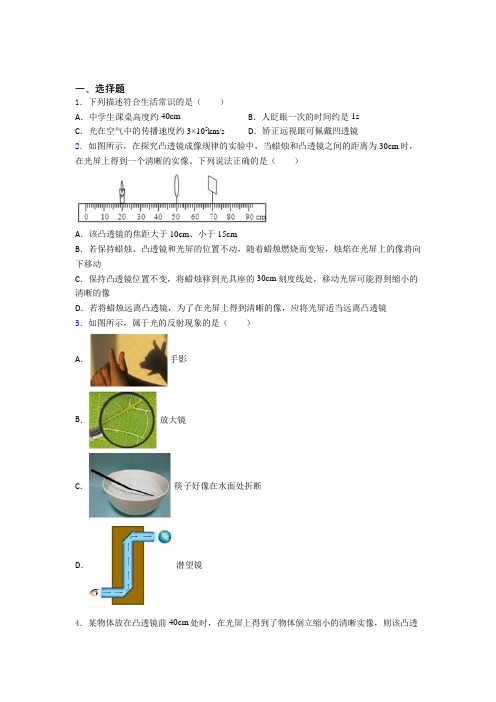

一、选择题1．下列描述符合生活常识的是（）A．中学生课桌高度约40cm B．人眨眼一次的时间约是1sC．光在空气中的传播速度约3×105km/s D．矫正远视眼可佩戴凹透镜2．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为30cm时，在光屏上得到一个清晰的实像。

下列说法正确的是（）A．该凸透镜的焦距大于10cm、小于15cmB．若保持蜡烛、凸透镜和光屏的位置不动，随着蜡烛燃烧而变短，烛焰在光屏上的像将向下移动C．保持凸透镜位置不变，将蜡烛移到光具座的30cm刻度线处，移动光屏可能得到缩小的清晰的像D．若将蜡烛远离凸透镜，为了在光屏上得到清晰的像，应将光屏适当远离凸透镜3．如图所示，属于光的反射现象的是（）A．手影B．放大镜C．筷子好像在水面处折断D．潜望镜4．某物体放在凸透镜前40cm处时，在光屏上得到了物体倒立缩小的清晰实像，则该凸透镜的焦距可能是：（）A．40cm B．30cm C．20cm D．10cm5．下列光现象说法中，正确的是（）A．家里的穿衣镜所成的是等大的实像B．木工师傅用一只眼沿棱的方向看，检查木板的棱是否平直，是利用光的反射C．水中筷子看上去向下弯折是由于光的反射造成的D．物体距凸透镜距离在f和2f之间时，透镜成放大的实像，是投影仪的工作原理6．如图所示,把眼镜片放在烛焰与凸透镜之间,调节光屏得到烛焰清晰的像,撤去眼镜片,像变得模糊,调节光屏适当远离凸透镜,光屏上重新得到清晰的像.该眼镜片（）A．是凹透镜,属近视眼镜B．是凹透镜,属远视眼镜C．是凸透镜,属近视眼镜D．是凸透镜、属远视眼镜7．如图所示，是人眼看到平面镜中物体的像的情况，下列的说法中正确的是（）A．看到的像是由于人眼发出的光被镜面反射造成的B．人眼看到了平面镜中的像，所以是实像C．由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼的光线的反向延长线的交点处发出的D．因为光路是可逆的，所以才看到了平面镜中的像8．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊．在拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛远离凸透镜B．将光屏远离凸透镜C．将光屏靠近凸透镜D．将光屏和蜡烛同时远离凸透镜9．下列光现象与其成因对应正确的是（）A．雨后彩虹一光的色散B．鱼翔浅底一一光的直线传播C．小孔成像一光的反射D．镜花水月一光的折射10．如图，有一圆柱体PQ，放在凸透镜前图示位置，它所成的图象的形状是A．B．C．D．11．杭州火车东站启用了人脸识别系统，人们在摄像机前0.5~1.2米处采集面部图像，就能进行身份核验，由此判断，人脸识别相机的镜头A．相当于凸透镜，焦距可能为0.5米B．相当于凸透镜，焦距可能为0.1米C．相当于凹透镜，焦距可能为0.5米D．相当于凹透镜，焦距可能为0.1米12．把凸透镜正对太阳光，可在距凸透镜10cm处得到一个最小最亮的光班。

一、选择题1．下列与凸透镜有关的说法错误的是（）A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D．投影仪能使物体在屏幕上成正立、放大的虚像2．下列光学器具中，不是根据光的反射规律制成的是（）A．汽车后视镜B．近视眼镜C．穿衣镜D．牙医内窥镜3．有“天空之镜”美誉的茶卡盐湖，平静的白色湖面上会倒映着湛蓝的天空、白白的云朵以及观赏的游客，清晰而又美丽，如图。

对图中景象，下列分析正确的是( )A．倒影是光的折射形成的B．人身后的黑影是光的直线传播形成的C．倒影与黑影都一定与人物等大D．拍摄这幅照片时，照相机所成的是正立的虚像4．物体放在凸透镜前18cm处成倒立缩小的实像，放在16cm处成倒立放大的实像。

现将物体放在凸透镜前10cm处，则（）A．一定成倒立缩小实像B．一定成倒立放大实像C．可能成正立放大虚像D．一定成正立放大虚像5．下列光现象说法中，正确的是（）A．家里的穿衣镜所成的是等大的实像B．木工师傅用一只眼沿棱的方向看，检查木板的棱是否平直，是利用光的反射C．水中筷子看上去向下弯折是由于光的反射造成的D．物体距凸透镜距离在f和2f之间时，透镜成放大的实像，是投影仪的工作原理6．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像7．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法不正确．．．的是A．墙上呈现的是手机画面的正立、放大的实像B．制作简易投影仪的透镜，可以制作老花镜镜片C．手机到透镜的距离应在透镜的一倍和二倍焦距之间D．要使墙上的像变大，应减小手机与透镜间的距离8．在儿童乐园，摄影师给卡通人物照相.在对焦时，发现毛玻璃上卡通人像的位置如图甲所示.为了使毛玻璃上卡通人像的位置如图乙所示，摄像师应当将镜头适当地A．向下并且向右移B．向下并且向左移C．向上并且向左移D．向上并且向右移9．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（）A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲10．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法正确的是A．制作简易投影仪的透镜，可以制作近视镜镜片B．墙上呈现的是手机画面的正立、放大的虚像C．手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间D．要使墙上的像变大，应增大手机与透镜间的距离11．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是A．该凸透镜的焦距是20cmB．当u=15cm时，光屏上不能成像C．当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小12．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像二、填空题13．如图所示，这只眼睛存在视力问题。

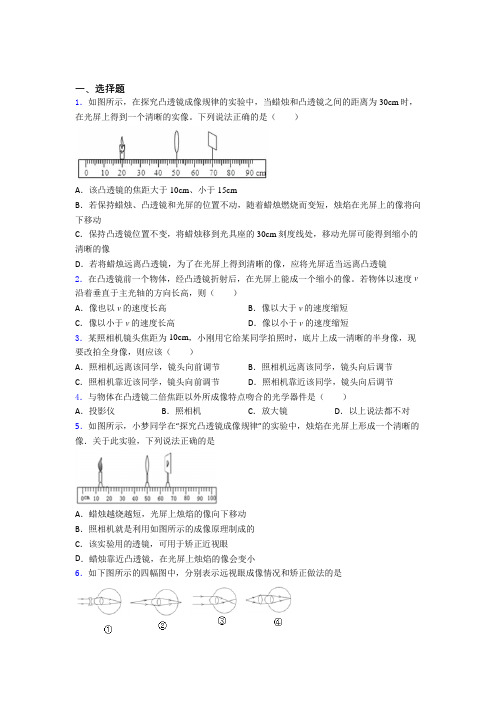

一、选择题1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为30cm时，在光屏上得到一个清晰的实像。

下列说法正确的是（）A．该凸透镜的焦距大于10cm、小于15cmB．若保持蜡烛、凸透镜和光屏的位置不动，随着蜡烛燃烧而变短，烛焰在光屏上的像将向下移动C．保持凸透镜位置不变，将蜡烛移到光具座的30cm刻度线处，移动光屏可能得到缩小的清晰的像D．若将蜡烛远离凸透镜，为了在光屏上得到清晰的像，应将光屏适当远离凸透镜2．在凸透镜前一个物体，经凸透镜折射后，在光屏上能成一个缩小的像。

若物体以速度v 沿着垂直于主光轴的方向长高，则（）A．像也以v的速度长高B．像以大于v的速度缩短C．像以小于v的速度长高D．像以小于v的速度缩短3．某照相机镜头焦距为10cm，小刚用它给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该（）A．照相机远离该同学，镜头向前调节B．照相机远离该同学，镜头向后调节C．照相机靠近该同学，镜头向前调节D．照相机靠近该同学，镜头向后调节4．与物体在凸透镜二倍焦距以外所成像特点吻合的光学器件是（）A．投影仪B．照相机C．放大镜D．以上说法都不对5．如图所示，小梦同学在“探究凸透镜成像规律”的实验中，烛焰在光屏上形成一个清晰的像．关于此实验，下列说法正确的是A．蜡烛越烧越短，光屏上烛焰的像向下移动B．照相机就是利用如图所示的成像原理制成的C．该实验用的透镜，可用于矫正近视眼D．蜡烛靠近凸透镜，在光屏上烛焰的像会变小6．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是A．②、①B．③、①C．②、④D．③、④7．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法错误的是A．蜡烛距透镜45 cm时，一定成缩小的实像B．蜡烛距透镜20 cm时，一定成放大的实像C．蜡烛距透镜18 cm时，可能成放大的实像D．蜡烛距透镜6 cm时，一定成放大的虚像8．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将一物体放在此透镜前50cm处则可在凸透镜的另一侧得到一个A．倒立、放大实像B．倒立、缩小实像C．正立、放大虚像D．正立、缩小虚像9．小红用同一凸透镜先后两次观察同一书本上的字，看到如图所示两种情景．以下说法中错误的是（）A．甲乙两图成像都是因为光的折射B．甲图中成的是虚像，乙图中成的是实像C．甲图中书本到凸透镜的距离比乙图中书本到凸透镜的距离大D．甲图中的成像规律可应用于放大镜，乙图中的成像规律可应用于投影仪10．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大B．像变小，像距变小C．像变大，像距变小D．像变小，像距变大11．如图，有一圆柱体PQ，放在凸透镜前图示位置，它所成的图象的形状是A．B．C．D．12．鱼类能够在水中看物，这是因为鱼眼的晶状体几乎圆得可以“混珠”（如图），故有足够的折射能力，鱼在岸上由于折射能力太大，鱼眼所成的像在视网膜的前方，因而看到模糊的景象，正常人的眼睛在水中看物体则会一片模糊，因为光从空气射入眼睛折射程度大，而光从水中射入眼睛折射程度就明显减小，关于在水中看清物体，有下列说法其中正确的是A．鱼在岸上是“远视眼”，戴高度远视眼镜才能看清晰B．高度近视的人在水中裸眼看物体更清晰C．正常人在水中戴高度近视眼镜才能看清晰D．高度远视的人在水中裸眼看物体更清晰二、填空题13．毕业班的同学在照毕业照时发现有一部分同学没有进入取景框，为了使全班同学都进入镜头，应使照相机______学生，并调节镜头使镜头______胶片；在使用投影仪要使银幕上的像比原来大一些，应使投影仪______银幕，并调节镜头使镜头______投影片。

第六章常见的光学仪器第一节透镜1．（上海19大同中学杯）如图所示，有一圆柱形玻璃体，在它的中心轴线上有一球形气泡，柱体低面是磨砂的毛面，当平行光沿轴方向向下照射时，在磨砂的毛面上可能会看到（）A．圆形亮斑 B．圆型暗斑C．圆形暗斑且中心有一亮点 D．圆形亮斑且中心有一暗点2．(11常州) 在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平) 上的微雕作品“”产生了浓厚兴趣。

(1)为看清微雕作品上的文字和图像，小明应利用如图所示透镜中的 (选填序号)进行观察。

(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5 cm。

(3)透过透镜观察微雕作品“”，小明看到的像如图所示，此时透镜到微雕作品的距离是。

A．小于5 cm B．大于5 cm且小于10 cmC．等于10 cm D．大于10 cm3．（10年学而思杯初二）如图所示Ｓ是发光体，Ｓ′是它通过凸透镜成所的像，请画出凸透镜的位置并找出焦点（一个即可）。

4．（10年学而思杯初二）实验中有时需要将一束平行光变成细平行光，这可以利用两块透镜的组合来解决，请在下图的两个方框中各画出一种组合方式。

5．（趣味链接）西汉淮南王刘安（公元前179~前122年）和门客著有《淮南鸿烈》，又名《淮南子》。

《淮南子•万毕术》记载：“削冰令圆，举以向日，以艾承其影则火。

”这就是说，把一块洁净的冰两面削成球面状，实际上就是用洁净的冰块削成一凸透镜，用它对着太阳，使平行的太阳光折射，让太阳光的能量聚集到焦点上，再把易燃的艾绒放到焦点处，最后被点着起火。

你认为该方法可行吗？试用你所学的知识解释其中的道理。

参考答案1．D 【解析】当平行光沿轴方向向下照射时，对准气泡周围入射的光，方向不变，在磨砂面（相当于“光屏”）上有光到达，形成亮斑。

气泡和它竖直方向上、下层玻璃共同的作用相当于一个凹透镜，即平行光经这个“凹透镜”后会发散，使磨砂面中心无光，形成暗斑。

【巩固练习】一、选择1.下列说法中不正确的是（）A．穿衣镜成正立等大的虚像 B．照相机成倒立缩小的实像C．汽车观后镜成正立缩小实像 D．幻灯机成倒立放大实像2.人们主要利用其折射来改变光路的光学仪器有( )A.平面镜、凸面镜、凹面镜B.平面镜、凸透镜、凹透镜C.凸透镜、凸面镜D.凹透镜、凸透镜3.放映幻灯片时，相对于幻灯片，在银幕上得到的是( )A．倒立缩小的实像 B．正立放大的虚像C．正立放大的实像 D．倒立放大的实像4.物体放在透镜前某一位置时，在透镜的另一侧离透镜10cm处的光屏上成倒立缩小的像，当物体移至透镜前20cm处时，所成的像是( )A．正立放大的实像 B．正立等大的实像C．倒立缩小的实像 D．倒立放大的实像5.关于透镜应用，下列说法正确的是（）A．近视眼镜利用了凸透镜对光线的会聚作用B．照相时，被拍景物到镜头的距离应大于二倍焦距C．较小的文字通过投影仪可在屏幕上成正立放大的实像D．用显微镜观察物体，物体到物镜的距离应大于二倍焦距6.物体从距凸透镜2倍焦距处向1倍焦距处移动的过程中，像的变化情况为( )A．正立的实像且逐渐变大 B．正立的虚像且逐渐变小C．倒立的实像且逐渐变大 D．倒立的实像且逐渐变小7.把图中的凸透镜看作眼睛的晶状体，光屏看做是眼睛的视网膜。

给凸透镜“戴”上近视眼镜，使烛焰在“视网膜”上成一清晰的像。

若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和凸透镜位置不变的条件下，应将光屏( )A．保持在原来位置 B．向靠近凸透镜的方向移动C．向远离凸透镜的方向移动 D．无论怎样移动光屏都不能使像清晰8.某市组织学生到长沙世界之窗春游，小明同学用照相机为另一同学拍全身照时，不小心让一滴泥水溅在了照相机镜头的上半部分，则他所拍出的照片（）A．不能看到人的头部 B．不能看到人的脚C．不能看到所拍同学的全身像 D．可以看到所拍同学的全身像，但像会变暗一些9.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图所示的位置时，光屏上出现了烛焰清晰的像，则所成的像是（）A．倒立、放大的实像 B．倒立、缩小的实像C．倒立、等大的实像 D．正立、放大的虚像10.（2015•谷城县模拟）人的眼睛像一架照相机，从物体射出的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是（）A．倒立、缩小的实像 B．倒立、缩小的虚像C．正立、放大的虚像 D．正立、放大的实像二、填空11. 阳光通过一个透镜后可以把后面纸上的一点照得很亮，说明这是一个________透镜，纸上照得很亮的一点是________。

常见的光学仪器第一节透镜A组1.透镜有___________透镜和_____________透镜两种.透镜是利用光的_______规律工作的.2.现有五种光学元件（如图6-1甲所示），乙图是光路图，方框中可放入的元件为（）A.2或4.B.1或5.C.1或3或5.D.2或3或4.3.在图6-2的甲、乙两图中画出经过透镜的折射光线.4.下列说法中正确的是（）A.光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点.B.焦点到透镜光心的距离叫做焦距，用f表示.C.凸透镜只对平行光线有会聚作用.D.凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点.5.将一个发光的小灯泡放在凸透镜的焦点上，它发出的光通过凸透镜后，将（）A.变为发散光线.B.会聚在焦点上.C.变为平行光线.D.方向不变.6.在有阳光的情况下，给你一张纸和一把刻度尺，如何粗略地测出凸透镜的焦距？B组1.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个__________镜，它对太阳光的___________作用，可能会导致森林火灾.2.凸透镜的焦距是表示凸透镜对光线会聚能力的一个物理量，两个直径相同的凸透镜，它们的焦距分别为4cm和6cm，那么焦距为__________cm的凸透镜对光线会聚的能力强一些.3.根据光线通过方框前后的方向（如图6-3所示），在方框内填入适当的透镜，并标出主轴的大致位置.4.如图6-4所示画出了光线通过透镜前后的光路，请在虚线框内填上适当的透镜.5.一个寒冷而干燥的晴天，一支地质勘测队来到一片散落着枯枝败叶的荒野，附近有一条小河，河边还结着厚厚的冰，他们想休息一下，烧水做饭，却忘了带火柴和打火机，你能为他们想出办法吗？6.如图6-5所示，用粗铁丝弯成圆圈，圆圈上蒙一层透明的塑料薄膜.在薄膜上面倒入适量的水，薄膜受到水的压力作用下坠，形成了水透镜.将水透镜支在一定的高度，让阳光穿过透镜，在地面上聚焦(得到最小、最圆的亮点），便可以将放在地面的纸片点燃.请你课后做一做，并写出你做的水透镜的焦距大约是多少.第一节透镜A组1、凸，凹，折射。

八年级下册物理第六章常见的光学仪器单元练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列连线错误的是（）A．B．C．D．2 . 如果将点燃的蜡烛放在凸透镜前20cm处,在屏上得到了一个放大的倒立的像,关于凸透镜的焦距,下列说法中正确的是A．是20cm B．小于20cm C．大于20cm D．大于20cm小于40cm3 . 用凸透镜在光屏上得到火焰的像，如果用黑纸遮住凸透镜的下半部，屏上的像A．上半部分没有了B．下半部分没有了C．无任何变化D．依然完整，只是光的亮度减弱了4 . “超级月亮”比正常时的月亮要大百分之二十，亮度也有所增加，某天文爱好者为了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是A．它的物镜和显微镜的物镜作用相同B．它的物镜相当于放大镜，用来把像放大C．它的物镜的作用是使远处的物体在焦点附近成虚像D．它由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜5 . 物体离凸透镜20厘米时，能在光屏上得到一个缩小的像．若这个物体离凸透镜10厘米，这时光屏上A．一定成倒立缩小的像B．一定成倒立放大的像C．可能成倒立缩小的像D．可能成正立放大的像6 . 下列光学器材中，能使物体成正立、放大的虚像是（）A．放大镜B．照相机C．投影仪D．平面镜7 . 谷歌公司推出了一款“谷歌眼镜”，它是一个戴在眼睛上的微型电脑，如图所示，使用时要盯着眼前12mm 处的镜片屏幕，上网阅读、观看视频等，它的推出让人惊叹科技的进步．但由于距离眼睛太近，长期使用易导致近视，以下说法正确的是（）A．近视眼看远处物体时像成在视网膜的前方，需要佩戴凹透镜矫正B．近视眼看远处物体时像成在视网膜的后方，需要佩戴凹透镜矫C．近视眼看远处物体时像成在视网膜的前方，需要佩戴凸透镜矫正D．近视眼看远处物体时像成在视网膜的后方，需要佩戴凸透镜矫正8 . 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离ν跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是A．该同学使用的凸透镜的焦距是16cmB．当u=13cm时，在光屏上成缩小的像C．当u=30cm时，在光屏上成放大的像D．物距由10cm开始逐渐增大，像逐渐变小9 . 近年来流行一种“自拍神器”给旅行者自拍带来方便,如图所示,与直接拿手机自拍相比,利用“自拍神器”可以（）A．增大像的大小B．增大像距C．增大取景范围D．使成像更加清晰10 . 凸透镜使物体成倒立的实像时，像到凸透镜的距离不会（）A．小于4倍焦距B．小于2倍焦距C．小于焦距D．大于焦距11 . 下述事例中，能运用图像法处理数据的是（）①探究物质质量与体积的关系②探究并联电路电阻的特点③用电流表、电压表测电阻④探究导体中电流与电压的关系A．①和②B．①和④C．②和③D．③和④12 . 小明用焦距为30mm的照相机拍摄照片，被拍摄物体到镜头的距离应该A．小于30mm B．等于30mm C．大于60mm D．略大于30mm二、填空题13 . 在图中凸透镜的焦距是10 cm，蜡烛位置如图所示，光屏应放距离透镜_____cm以外范围才能得到一个_____（选填“倒立放大”或“正立缩小”）的清晰实像．根据这种成像性质可以应用到_____．14 . 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离跟物体到凸透镜的距离之间关系的图像，如图所示，则他们所用凸透镜的焦距是__________cm，当时光屏上所成的像是倒立、____________________的实像。
