实测剖面基线记录表

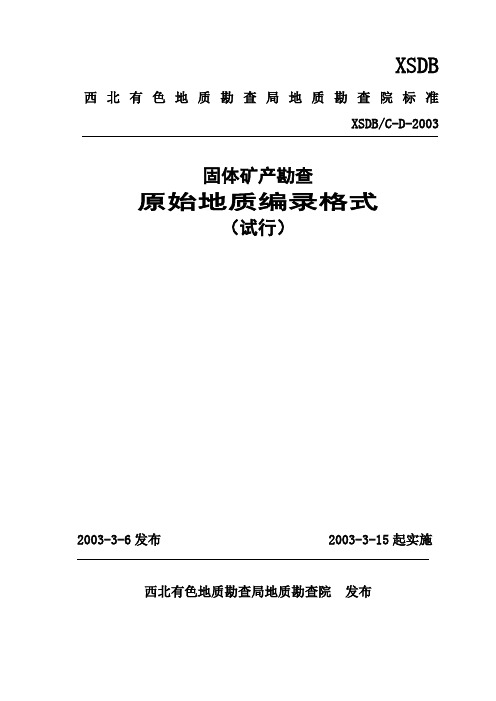

XSDB 西北有色地质勘查局地质勘查院标准XSDB/C-D-2003固体矿产勘查原始地质编录格式（试行）2003-3-6发布 2003-3-15起实施西北有色地质勘查局地质勘查院发布XSDB/C-D-2003 固体矿产勘查原始地质编录格式（试行）目录1．实测剖面地质记录表2．槽、坑探工程地质记录表3．沿脉坑道地质记录表4．钻孔地质记录表（综合）5．钻孔野外地质记录表编制：李发嶙审核：王民良、何玉彬批准：王东生使用范围：西北有色地质勘查局地质勘查院系统（内部）印刷数量：100西北有色地质勘查局地质勘查院固体矿产勘查实测剖面地质记录表剖面名称及编号：矿（测）区名称：项目类别（代码）：主要测制人员：，测制日期：项目实施单位：，技术负责：实测剖面基点、基线记录表剖面名称及编号：比例尺：第页（共页）测量：计算：检查日期：实测剖面地质记录表（1）剖面名称及编号：剖面线方位：第页（共页）实测剖面地质记录表（2）第页（共页）实测剖面地质小结图1剖面地层柱状图编录人审核人日期西北有色地质勘查局地质勘查院固体矿产勘查槽、坑探工程地质记录表工程编号及类型：矿（地）区名称：项目类别及代码：地质编录人员：，编录日期：项目实施单位：，技术负责：槽、坑探工程基本信息记录表槽、坑探工程地质记录表（1）工程名称及编号：第页（共页）槽、坑探工程地质记录表（2）第页（共页）单项工程地质小结矿区名称（代码）工程名称及编号：编录人审核人日期西北有色地质勘查局地质勘查院固体矿产勘查沿脉坑道地质记录表工程名称及编号：矿（地）区名称：项目类别及代码：主要编录人员：，编录日期：项目实施单位：，技术负责：沿脉坑探工程基本信息记录表填表：日期：工程名称及编号：第页（共页）第页（共页）单项工程地质小结矿区名称（代码）：工程名称及编号：编录人审核人日期西北有色地质勘查局地质勘查院固体矿产勘查钻孔地质记录表（综合）钻孔编号（类型）：矿（地）区名称：项目类别（代码）：野外地质编录：，，编录日期：综合地质编录：，，编录日期：项目实施单位：，技术负责：钻孔基本信息记录表矿区名称：矿区代码：剖面线号：□□□□钻孔编号：□□□□□□□记录：日期：填表说明1钻孔编号统一规定8位，前两位字母按钻孔编号规定填写，后六位由编录者统一编号；2钻孔档案编号为原始钻孔编号；3钻孔倾角：坑内钻向上施工时钻孔倾角为负；4施工单位、编录单位的汉字项填写时不能超长。

实测地质剖面相关记录表格项目（矿区）名称实测地质剖面记录表剖面编号：记录者：参加者：检查者：工作时间：实测地质剖面记录表地质资料质量检查卡探槽工程相关记录表格项目（矿区）名称探槽工程地质记录表工程编号：工程长度：施工日期：年月日完成日期：年月日记录者：检查者：探槽工程基本情况表工程位置：施工目的：人员分工：测量长度： m 素描水平长度： m 使用工作量： m3槽头坐标：X: Y: Z:探槽工程施工质量验收记录表探槽工程基点基线记录表项目（矿区）名称：工程号：第页 / 共页探槽工程地质记录表音像记录表项目（矿区）名称：工程号：第页 / 共页记录人：日期：检查人：日期：注：记录形式指：摄像、照片、录音槽探工程采样记录表填表人：日期：审核人：日期：刻槽样采样质量检查记录表注：采样状况*是指有无混样、飞样、有无跨层采样等。

地质资料质量检查卡钻探工程相关记录表格项目（矿区）名称钻探工程地质记录表钻孔编号：孔口坐标：X设计孔深：Y终孔孔深：Z开孔日期：年月日编录日期：自年月日终孔日期：年月日至年月日编录者：审核者：附件：项目（矿区）名称ZK 钻孔定位和机械安装通知书批准按照地质设计于勘探线上（坐标X= ，Y= ，Z= ）布置了钻探，设计深度米，倾角，方位角。

其它要求：。

项目负责；探矿组长；水文地质组长（员）；测量组长。

年月日于年月日开始工作，于年月日安装完毕。

安装队长（机长）年月日项目（矿区）名称ZK 钻孔开孔检查验收单1.安装质量：设计方位角，倾角；实际方位角，立轴倾角，地基稳固程度。

2.设备类型及试车：钻塔；钻机；水泵；动力机。

3.附属设备循环系统；照明设备；取心工具；其它。

4.安全设备厂房、塔布、台板、地板、活动工作台、防护栏杆、扶梯及防火、防风、防洪、防寒、避雷等。

5.岩心箱、岩心隔板及记录用具。

6.验收意见。

安装队长：；地质技术员：；机长：；探矿技术员：；安全技术员：；项目负责：；年月日项目（矿区）名称ZK 钻孔施工通知书批准按照地质设计于勘探线上布置钻孔，现已安装完毕，经检查符合安装通知书规定和要求，同意即行施工。

采样地点东经北纬采样编号采样日期样品类别采样人员采样层次采样深度采样地点东经北纬采样编号采样日期样品类别采样人员采样层次采样深度采样地点东经北纬采样编号采样日期样品类别采样人员采样层次采样深度土体构型土壤名称层次深度（cm）干湿度颜色质地结构紧实度PH新生体类别形态数量侵入体类别形态数量剖面形态特征小结土壤样品测定项目土壤养分性状有机质速效养分N P K其他物理性质质地容重含水量热状况透水性通气性其他参考：（由于表格部分参照实习指导书部分参考网上内容，样表内容可能有些差异，请大家见谅！）土壤剖面观察记录表土体构造土壤名称红黄壤层次腐殖质层—淀积层—母质层深度（cm）腐殖质层10cm淀积层45cm颜色10YR腐殖质层：橄榄棕色（grayish brown 5/2）淀积层：黑灰棕色(dark grayish brown 4/2)母质层：紫色干湿度潮质地是在紫色砂岩下发育的土壤，接近黄壤。

腐殖质层为壤土，淀积层为壤土，母质层为砂土。

结构体块状结构，粒状—斑状结构。

紧实度松新生体类别锈斑锈纹，铁锰结核。

形态在较为稳定环境下形成圆形铁锰结核。

数量少量侵入体类别根系，石子。

形态数量多量土壤样品测定项目（红壤：腐殖质层—淀积层—母质层）养分含量有机质腐殖质层：质量为21.5mg，碳积分面积为596.43，土壤中碳含量为0.6145%。

淀积层：质量为27.4mg，碳积分面积为252.23，土壤中碳含量为0.2367%。

母质层：质量为34.1mg，碳积分面积为439.29，土壤中碳含量为0.2974%。

物理性质质地根据卡庆斯基土壤质地分类，腐殖质层：<0.01毫米粒径的含量%为35.05%，为中壤土。

淀积层：<0.01毫米粒径的含量%为30.4%，为中壤土。

母质层：<0.01毫米粒径的含量%为44.15%，为中壤土。

容重环刀内土容重：环刀重=199.42g环刀+湿土=304.21g容重=[湿土重/（1+含水量）]/50立方厘米=[（304.21-199.42）/（1+0.1837）]/50=1.77g/cm3含水量腐殖质层：16.37%淀积层：15.49%母质层：21.11%环刀内土：18.37%。

（五号字空，空二行，单倍行距）（五号字空，单倍行距）新疆1∶5万×等×幅区调（左对齐，黑体，小三，单倍行距）（空行，小三号，单倍行距）（空行，小三号，单倍行距）×省×县×地×系（或×岩体等，居中）实测地质剖面记录（二号楷体，1.5倍行距）（空一行，小二字号，段前后为“0”，1.25行距）剖面编号（宋体三号，加粗，1.25行距）：PM101（空行，小三号，单倍行距）工作地区图幅编号单位院长总工工程负责技术负责记录日期用表格化表示。

表内左对齐，单倍行距，仿宋小三。

表格居中，在表格属性栏中选“居中”、“无文字环绕”，在行编辑指定高度中输入“0.84cm”，边框选“无”。

在首页中做如下页面编辑：纸张为“A4”，页边距上2.54cm，下2.54 cm，页码范围选“多页”，并在其编辑下栏条中选“对称页边距”之后在页边距栏中选左2.5 cm，右2.5 cm，装订线1 cm。

（注意：等同于左3.5cm，但无法实现“对称页边距”）。

插入页码：位置选“页面底端”，对齐方式选“外侧”，不选首页显示页码（封面无页码标记），在页码格式中选起始页码为“1”，确保装订线在本页的左侧。

2 / 9×省×县×地×实测地质剖面PM101记录（仿床三小，居中，段前后均选1行，1.25倍行距）剖面编号：PM101（左列全为宋体五号加粗，左对齐，全部数字用Times New Roman）剖面名称：×省×县×地×实测地质剖面（右列为宋体五号）目的任务：（在格式→段落中设定：左缩进设为“0”，右缩进设为“0”，段前和段后均设为“0”，行距设为1.25倍，悬挂缩进5字符）。
