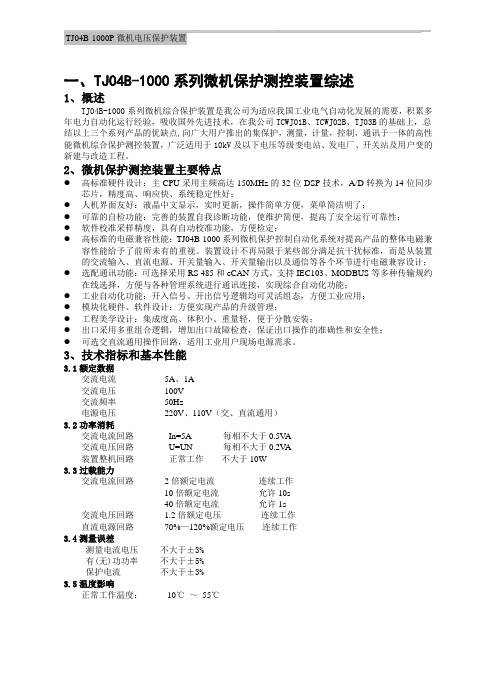

一、TJ04B-1000系列微机保护测控装置综述1、概述TJ04B-1000系列微机综合保护装置是我公司为适应我国工业电气自动化发展的需要，积累多年电力自动化运行经验，吸收国外先进技术，在我公司TCWJ01B、TCWJ02B、TJ03B的基础上，总结以上三个系列产品的优缺点,向广大用户推出的集保护，测量，计量，控制，通讯于一体的高性能微机综合保护测控装置，广泛适用于10kV及以下电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
2、微机保护测控装置主要特点●高标准硬件设计：主CPU采用主频高达150MHz的32位DSP技术，A/D转换为14位同步芯片，精度高、响应快、系统稳定性好；●人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；●可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；●软件校准采样精度，具有自动校准功能，方便检定；●高标准的电磁兼容性能：TJ04B-1000系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。
装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行电磁兼容设计；●选配通讯功能：可选择采用RS 485和eCAN方式，支持IEC103、MODBUS等多种传输规约在线选择，方便与各种管理系统进行通讯连接，实现综合自动化功能；●工业自动化功能：开入信号、开出信号逻辑均可灵活组态，方便工业应用；●模块化硬件、软件设计：方便实现产品的升级管理；●工程美学设计：集成度高、体积小、重量轻，便于分散安装；●出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性；●可选交直流通用操作回路，适用工业用户现场电源需求。
3、技术指标和基本性能3.1额定数据交流电流5A、1A交流电压100V交流频率50Hz电源电压220V、110V（交、直流通用）3.2功率消耗交流电流回路In=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A装置整机回路正常工作不大于10W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10s40倍额定电流允许1s交流电压回路 1.2倍额定电压连续工作直流电源回路70%—120%额定电压连续工作3.4测量误差测量电流电压不大于±3%有(无)功功率不大于±5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-15℃～65℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
WGB-211微机综合保护测控装置技术及使用说明书许继电气股份有限公司XJ ELECTRIC CO.,LTD.WGB-211微机综合保护测控装置WGB-211产品是许继最新推出的HELLO系列产品，它是许继秉承数十年来在电力系统二次设备制造领域的成功经验，为用户提供的具有高品质、高性价比的保护测控一体化装置。
WGB-211适用于10kV及以下电压等级线路、厂变、电动机、电容器等设备的保护测控装置。
H、E、L、L、O品质是许继HELLO系列产品的共同特点，具体如下：⏹H：即High，高品质包括：◆高科技：采用现场组态技术（FCT）、可视化的软件开发技术（VLD）。
◆高质量：以专业的、成熟的软硬件平台为依托，丰富的运行经验和充分验证的原理算法为基础，自动测试为前提，先进的研发管理理念和研发开发管理工具为手段，保证研发、生产、制造过程中各个环节的质量，为用户提高高品质的产品。
⏹E：即Easy，工作轻松包括：◆易选型：装置实现所有被保护对象的功能，通过下载配置文件完成具体被保护对象的保护测控功能，解决用户的选型困难问题。
◆易使用：人机界面友好、仿WINDOWS操作菜单，具有调试向导系统和一键完成定检功能，使现场调试、维护、定检工作变得轻松。
⏹L：即Low，低消耗包括：◆低投入成本：不同的被保护对象共享装置，不同的装置共享插件，降低了购买装置和备件储备成本，同时也降低对维护人员的水平和数量的要求。
◆低故障率：先进的检测技术和完善的生产质量保障体系，使得产品的故障大大降低，大幅度减少了被保护对象的停运时间。
⏹L：即reaLize，实现技术包括：◆平台化：软件、硬件的设计都采用平台化的思想，使不同电压等级的保护装置可以共享硬件平台，不同的硬件平台可以共享软件，降低了日后硬件、软件的升级和维护工作。
◆专业化：不同领域的研发工作都由专业人员完成，通过规范的接口集成不同层次、不同领域的研发成果，让用户充分享受到高科技的产品。

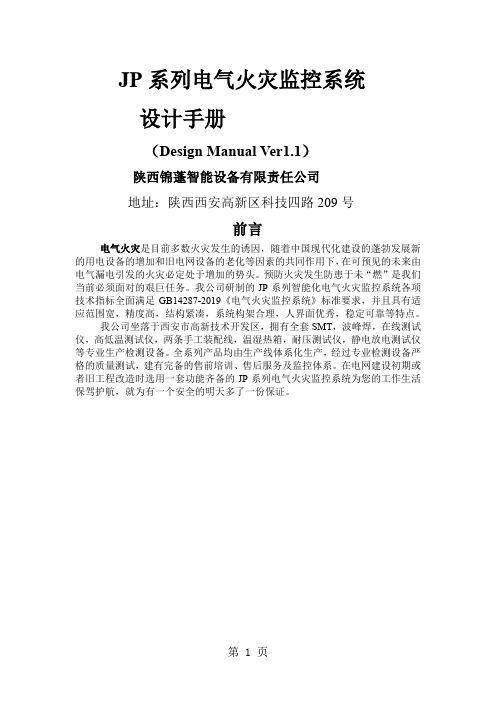

JP系列电气火灾监控系统设计手册（Design Manual Ver1.1）陕西锦蓬智能设备有限责任公司地址：陕西西安高新区科技四路209号前言电气火灾是目前多数火灾发生的诱因，随着中国现代化建设的蓬勃发展新的用电设备的增加和旧电网设备的老化等因素的共同作用下，在可预见的未来由电气漏电引发的火灾必定处于增加的势头。
预防火灾发生防患于未“燃”是我们当前必须面对的艰巨任务。
我公司研制的JP系列智能化电气火灾监控系统各项技术指标全面满足GB14287-2019《电气火灾监控系统》标准要求，并且具有适应范围宽，精度高，结构紧凑，系统构架合理，人界面优秀，稳定可靠等特点。
我公司坐落于西安市高新技术开发区，拥有全套SMT，波峰焊，在线测试仪，高低温测试仪，两条手工装配线，温湿热箱，耐压测试仪，静电放电测试仪等专业生产检测设备。
全系列产品均由生产线体系化生产，经过专业检测设备严格的质量测试，建有完备的售前培训、售后服务及监控体系。
在电网建设初期或者旧工程改造时选用一套功能齐备的JP系列电气火灾监控系统为您的工作生活保驾护航，就为有一个安全的明天多了一份保证。
目录1 JP系列电气火灾系统概述 (3)1.1灵活的构架 (3)1.2 完善的功能 (3)1.3 易于扩展 (3)2 电气火灾监控系统主机 (3)2.1主机JP-2000主要特性 (3)2.2控制器电气参数 (4)2.3 接口位置说明 (5)2.4安装尺寸 (5)3 探测器单元 (5)3.1探测器单元概述 (5)3.2 JP-DLW-XXX系列探测器 (5)3.2.1 外形尺寸 (6)3.2.2电气参数 (6)3.2.3 接线端子定义 (7)3.3 JP-ZLW-XXX系列探测器 (8)4 功能扩展模块 (8)4.1 JP-L-XXX漏电探测器单元 (8)4.2 JP-W-100温度传感器 (9)4.3 JP-1000嵌入式面板复视器 (9)4.4 JP-3000大屏幕图形显示终端 (9)4.5 JP-YG-200系列语音声光指示器 (10)4.6 JP-DX-300 短消息报警终端 (10)1JP系列电气火灾系统概述系统的组成与特点：1.1灵活的构架系统由监控主机、监控探测器、附件三部分组成。

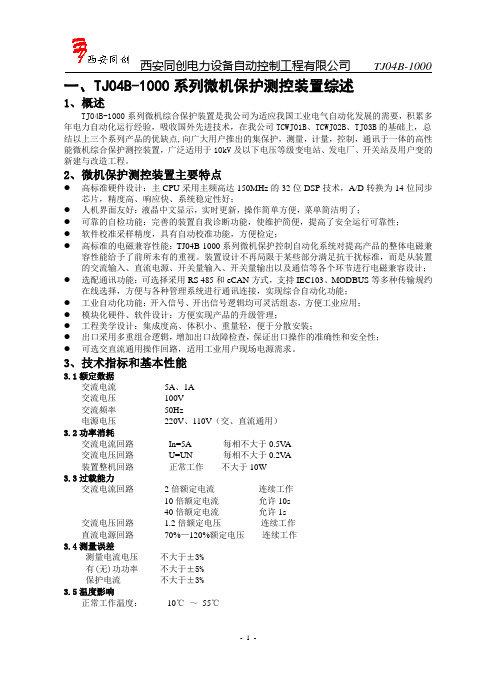

微机电压保护装置other TJ04B-1000P一、TJ04B-1000系列微机保护测控装置综述1、概述TJ04B-1000系列微机综合保护装置是我公司为适应我国工业电气自动化发展的需要，积累多年电力自动化运行经验，吸收国外先进技术，在我公司TCWJ01B、TCWJ02B、TJ03B的基础上，总结以上三个系列产品的优缺点,向广大用户推出的集保护，测量，计量，控制，通讯于一体的高性能微机综合保护测控装置，广泛适用于10kV及以下电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
2、微机保护测控装置主要特点●高标准硬件设计：主CPU采用主频高达150MHz的32位DSP技术，A/D转换为14位同步芯片，精度高、响应快、系统稳定性好；●人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；●可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；●软件校准采样精度，具有自动校准功能，方便检定；●高标准的电磁兼容性能：TJ04B-1000系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。
装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行电磁兼容设计；●选配通讯功能：可选择采用RS 485和eCAN方式，支持IEC103、MODBUS等多种传输规约在线选择，方便与各种管理系统进行通讯连接，实现综合自动化功能；●工业自动化功能：开入信号、开出信号逻辑均可灵活组态，方便工业应用；●模块化硬件、软件设计：方便实现产品的升级管理；●工程美学设计：集成度高、体积小、重量轻，便于分散安装；●出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性；●可选交直流通用操作回路，适用工业用户现场电源需求。
3、技术指标和基本性能3.1额定数据交流电流5A、1A交流电压100V交流频率50Hz电源电压220V、110V（交、直流通用）3.2功率消耗交流电流回路In=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A装置整机回路正常工作不大于10W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10s40倍额定电流允许1s交流电压回路 1.2倍额定电压连续工作直流电源回路70%—120%额定电压连续工作3.4测量误差测量电流电压不大于±3%有(无)功功率不大于±5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃西安同创电力设备自动控制工程有限公司TJ04B-1000极限工作温度：-15℃～65℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
Eaton JDB2125WEaton Series C complete molded case circuit breaker, J-frame, JDB, Complete breaker, Fixed thermal, fixed magnetic trip type, Two-pole, 125A, 600 Vac, 250 Vdc, 65 kAIC at 240 Vac, 35 kAIC at 480 Vac, Without terminals, 50/60 HzGeneral specificationsEaton Series C complete molded case circuit breakerJDB2125W 7866795160724.06 in 4.13 in 4.13 in 11.25 lbUL ListedProduct NameCatalog Number UPCProduct Length/Depth Product Height Product Width Product Weight CertificationsSeries C35 kAIC at 480 Vac65 kAIC at 240 VacJJDB50/60 HzComplete breakerWithout terminals600 Vac, 250 Vdc125 AFixed thermal, fixed magnetic Two-pole UL listed 100%-rated molded case circuit breakersApplication of Tap Rules to Molded Case Breaker Terminals Application of Multi-Wire Terminals for Molded Case Circuit BreakersStrandAble terminals product aidCurrent limiting Series C molded case circuit breakers product aidMulti-wire lugs product aidMotor protection circuit breakers product aidPower metering and monitoring with Modbus RTU product aidCircuit breaker motor operators product aidMOEM MCCB Product Selection GuidePlug-in adapters for molded case circuit breakers product aidBreaker service centersEaton's Volume 4—Circuit ProtectionMolded case circuit breakers catalogJDB2 2D PDFJDB2 AutoCAD 2D Footprint (mm)JDB2 2D Drawing XchangeJDB2 3D Model XchangeCircuit Breakers ExplainedSeries C J-Frame molded case circuit breakers time current curves Series C F-Frame molded case circuit breakersMOEM MCCB product selection guideSeries C G-Frame molded case circuit breakers time current curves Series C, J-frame Time Current CurveEaton Specification Sheet - JDB2125WCutler-Hammer Series C Time-Current Curves for J-Frame Circuit BreakersSeriesInterrupt ratingFrameCircuit breaker type Frequency ratingCircuit breaker frame type TerminalsVoltage rating Amperage RatingTrip TypeNumber of poles Application notesBrochuresCatalogsDrawingsMultimediaSpecifications and datasheets Time/current curvesEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmedia。
Q/CDT 龙滩水力发电厂企业标准Q/CDT-LTHPC 10204001—2014代替Q/CDT-LTHP 107 0320—2013 500kV线路保护装置技术标准2014-06-01发布2014-07-01实施龙滩水力发电厂发布Q/CDT-LTHPC 10204001—2014目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 符号、代号和缩略语 (1)5 设备概述 (1)6 设备参数 (2)7 设备性能指标 (5)8 设备技术定值 (15)9 保养、检查、检修项目 (24)IQ/CDT-LTHPC 10204001—2014II 前言本标准是在《500kV线路保护装置技术标准》（Q/CDT-LTHP 107 0320—2013）的基础上修订而成。
本标准与《500kV线路保护装置技术标准》（Q/CDT-LTHP 107 0320—2013）主要差别：——修订标准编号；——引用标准年限修改为目前最新年限；——优化C级检验项目。
本标准的编制原则和要求依据《电力企业标准编制规则》DL/T800-2012、《中国大唐集团公司企业标准编制规则（试行）》等。
本标准由龙滩水力发电厂标准化委员会提出。
本标准由技术标准专业委员会归口。
本标准起草部门：设备管理部。
本标准主要起草人：周永兵本标准主要审核人：李先梧、韦江平、李琦永、徐鹏、周永兵。
本标准主要审定人：徐刚、向小峰、邹科、陆军、程纲为、李先梧、张继承、李世龙、李勇、郑德义。
本标准批准人：王鹏宇本标准2010年5月首次发布，2013年5月第一次修订，本次为第二次修订。
Q/CDT-LTHPC 10204001—201400kV线路保护装置技术标准1 范围本技术标准规定了龙滩水电站500kV线路保护装置的技术参数、性能指标、技术定值以及检修项目、要求和周期等。
本技术标准适用于龙滩水力发电厂相关生产专业技术人员，用于指导运行人员、检修维护人员、设备管理人员的正常操作、检修维修和设备管理等工作。
目录第一章综述 (4)一、硬件配置 (4)二、功能概述 (5)三、技术参数 (6)四、外形尺寸及安装开孔 (8)五、保护元件表 (9)第二章型号配置及接线原理 (12)一、JWB-800F(SJ)线路综合保护 (12)1、采样通道配置 (12)2、保护元件配置 (12)3、开关量输入配置 (13)4、接线端子定义 (14)5、典型原理图 (15)二、JWB-800T(SJ)变压器综合保护单元 (16)1、采样通道配置 (16)2、保护元件配置 (16)3、开关量输入配置 (16)4、接线端子定义 (17)5、典型原理接线图 (18)三、JWB-800T1(SJ)变压器差动综合保护单元 (19)1、采样通道配置 (19)2、保护元件配置 (19)3、开关量输入配置 (19)4、接线端子定义 (20)5、典型原理接线图 (21)四、JWB-800M1(SJ)电动机综合保护单元 (22)1、采样通道配置 (22)2、保护元件配置 (22)3、开关量输入配置 (22)4、接线端子定义 (23)5、典型原理接线图 (24)五、JWB-800M2(SJ)电动机差动综合保护单元 (25)1、采样通道配置 (25)2、保护元件配置 (25)3、开关量输入配置 (25)4、接线端子定义 (26)5、典型原理接线图 (27)六、JWB-800C(SJ)电容器综合保护单元 (28)1、采样通道配置 (28)2、保护元件配置 (28)3、开关量输入配置 (28)4、接线端子定义 (29)5、典型原理接线图 (30)七、JWB-800B1(SJ)母联综合保护单元 (31)1、采样通道配置 (31)2、保护元件配置 (31)3、开关量输入配置 (31)4、接线端子定义图 (32)5、典型接线原理图 (33)八、JWB-800B2(SJ)母联备自投综合保护单元 (34)1、采样通道配置 (34)2、保护元件配置 (34)3、开关量输入配置 (34)4、接线端子定义 (35)5、典型原理接线图 (36)九、JWB-800BF(SJ)进线备自投综合保护单元 (37)1、采样通道配置 (37)2、保护元件配置 (37)3、开关量输入配置 (37)4、接线端子定义 (38)5、典型原理接线图 (39)十、JWB-800P1(SJ)单TV监控单元 (40)1、采样通道配置 (40)2、保护元件配置 (40)3、开关量输入配置 (40)4、接线端子定义 (41)5、典型原理接线图 (42)十一、JWB-800P2(SJ)两段母线TV监控及电压自动并列单元 (43)1、采样通道配置 (43)2、保护元件配置 (43)3、开关量输入配置 (43)4、接线端子定义 (44)第三章保护元件工作原理 (46)一、定时限过流保护 (46)二、合闸后加速过电流保护 (46)三、方向性过电流保护 (46)四、反时限过流保护 (47)五、复合电压启动的过电流保护 (48)六、定时限零序过电流保护 (49)七、谐波及比率制动的差动保护 (49)八、定时限过电压保护 (50)九、定时限低电压保护 (51)十、定时限零序过电压保护 (51)十一、带比例调整的定时限负序过电流保护 (52)十二、电机启动过程过电流保护 (52)十三、电机过热保护 (53)十四、正序定时限过电流保护 (54)十五、母线充电保护 (54)十六、母联备自投功能 (54)十七、进线备自投 (55)十八、带滑差和低压闭锁的低周减载保护 (56)十九、三相一次重合闸 (57)二十、TV自动并列功能 (57)第一章综述JWB-800系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于110KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。
一、TJ04B-1000系列微机保护测控装置综述1、概述TJ04B-1000系列微机综合保护装置是我公司为适应我国工业电气自动化发展的需要，积累多年电力自动化运行经验，吸收国外先进技术，在我公司TCWJ01B、TCWJ02B、TJ03B的基础上，总结以上三个系列产品的优缺点,向广大用户推出的集保护，测量，计量，控制，通讯于一体的高性能微机综合保护测控装置，广泛适用于10kV及以下电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
2、微机保护测控装置主要特点●高标准硬件设计：主CPU采用主频高达150MHz的32位DSP技术，A/D转换为14位同步芯片，精度高、响应快、系统稳定性好；●人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；●可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；●软件校准采样精度，具有自动校准功能，方便检定；●高标准的电磁兼容性能：TJ04B-1000系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。
装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行电磁兼容设计；●选配通讯功能：可选择采用RS 485和eCAN方式，支持IEC103、MODBUS等多种传输规约在线选择，方便与各种管理系统进行通讯连接，实现综合自动化功能；●工业自动化功能：开入信号、开出信号逻辑均可灵活组态，方便工业应用；●模块化硬件、软件设计：方便实现产品的升级管理；●工程美学设计：集成度高、体积小、重量轻，便于分散安装；●出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性；●可选交直流通用操作回路，适用工业用户现场电源需求。
3、技术指标和基本性能3.1额定数据交流电流 5A、1A交流电压 100V交流频率 50Hz电源电压 220V、110V（交、直流通用）3.2功率消耗交流电流回路 In=5A 每相不大于0.5VA交流电压回路 U=UN 每相不大于0.2VA装置整机回路正常工作不大于10W3.3过载能力交流电流回路 2倍额定电流连续工作10倍额定电流允许10s40倍额定电流允许1s交流电压回路 1.2倍额定电压连续工作直流电源回路 70%—120%额定电压连续工作3.4测量误差测量电流电压不大于±3%有(无)功功率不大于±5%保护电流不大于±3%3.5温度影响正常工作温度： -10℃～ 55℃极限工作温度： -15℃～ 65℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
3.6安全与电磁兼容①脉冲干扰试验能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.②静电放电抗扰度测试能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。
③射频电磁场辐射抗扰度测试能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。
④电快速瞬变脉冲群抗扰度测试能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。
⑤浪涌(冲击) 抗扰度试验能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。
⑥供电系统及所连设备谐波、谐间波的干扰试验能满足IEC61000-4-7标准B级、电流和电压的最大允许误差不大于测量值的5％。
⑦电源电压压暂降、短时中断和电压变化的抗扰度试验能承受IEC61000-4-11标准70％UT等级的电压暂降、短时中断干扰试验。
⑧振荡波抗扰度试验能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅳ级振铃波干扰试验。
⑨工频磁场抗干扰度能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。
⑩阻尼振荡磁场抗干扰度能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。
3.7绝缘耐压交流输入对地：大于100兆欧直流输入对地：大于100兆欧信号及输出触点对地：大于100兆欧开入回路对地：大于100兆欧能承受2KV/1min的工频耐压，5KV的冲击电压。
3.8基本保护性能a.精确工作范围电流：0.5～100A电压：2～100Vb. 电压电流保护精度：不大于±3％c.低频保护频率整定范围：45～50Hz，精度：不大于±0.02Hzd. 滑差精度：1～3 Hz/s时，误差不大于0.1Hz/s3～10 Hz/s时，误差不大于±3％e. 过流Ⅰ段(2倍整定值)动作时间：不大于35msf.时间精度：时间定值≤1s时，误差不大于±15ms时间定值 >1s时，误差不大于±0.5％g. SOE分辨率：1ms4 、装置外形和安装TJ04B-1000型综合保护测控装置采用了嵌入式机箱结构，安装十分方便。
图4.1 TJ04B-1000型综合保护测控装置面板及外形尺寸图注：1、“运行”灯在装置正常运行时，每秒闪烁一次；2、“通讯”灯在装置与后台或管理机有数据交换是常亮；3、“动作”灯对应保护动作信号；4、“告警”灯对应保护告警信号；5、“跳位”对应开关分闸位置；6、“合位”对应开关合闸位置；7、两个备用灯。
安装开孔图图4.2 TJ04B-1000型综合保护测控装置安装开孔尺寸图5、装置界面与操作使用说明TJ04B-1000系列保护测控一体化装置使用128×64大屏幕汉字液晶显示器。
液晶在正常运行时关闭背景光，当有按键操作或有故障报告时背景光点亮。
在出厂时,显示的对比度已经调整过,不同地区由于温度差异需要调整对比度,可以通过可调电阻调整显示的对比度。
5.1装置上电装置上电后,将显示如下界面，在系统初始化结束后户进入正常显示界面或推出事件/告警信息。
提醒：系统初始化过程中将对装装置进行自检，若自检通过，则立即进入正常显示界面，否则会推出告警/事件信息，并伴有告警或相关信号指示灯。
▲注意：若装置上电不通过，并伴随“告警”指示灯，应查阅具体信息。
5.2正常运行界面画面一：装置运行信息画面三：测量电气量装置在正常运行时，画面在上述三个画面间循环显示，画面刷新频率3秒钟。
5.3装置菜单功能菜单结构及内容：命令菜单为树形结构多级菜单，按键盘“确认”键可以进入装置的主菜单，用“▲”、“▼”键移动光标选择相应的条目，按“确认”键可进入下一级菜单，按“取消”键返回上一级菜单。
如下一级菜单仍为菜单选择，可继续按“▲”、“▼”键选择相应的条目5.4操作键盘及功能“确认”：用于操作确认或保存数据或进入下一级菜单；“取消”：用于取消错误操作或返回上一级菜单；“复归”：复归保护事件信息和事故总信号接点输出；“▼”：向下移动光标，选择所需操作项目“◄”：向左移动光标“►”：向右移动光标“▲”：向上移动光标，选择所需操作项目“╋”：定值修改“━”：定值修改5.5装置上的各种指示灯含义“动作”：装置正常运行时，该灯熄灭；当发生需出口跳闸的保护功能动作时该灯点亮；只有人工（远方或调度）复归后，灯才灭。
“告警”：装置正常运行时，该灯熄灭；当发生不需出口跳闸的保护功能动作时该灯点亮；故障消除后，该灯自动熄灭。
“运行”灯：装置正常运行时，该灯闪烁；灯长亮或长灭表示装置不能正常工作。
“通讯”灯：装置与上位机通讯正常时，该灯闪烁；灯长亮或长灭表示装置通讯已停止。
“跳闸”灯：装置跳闸位置信号指示灯。
“合闸”灯：装置合闸位置信号指示灯。
“备用”灯：根据不同装置需求予以定义。
5.6功能操作本节将按照功能对象介绍菜单和键盘操作，以TJ04B-1000K 为例，其他装置的操作可参照。
5.6.1主菜单： 在正常显示画面下按“确认”键进入主菜单，主菜单如下∶进入主菜单后，可以用“▲”键、“▼”键、“◄”键或“►”键选择相应的菜单项，按“确认”键进入相应的子菜单或执行相应的操作，按“取消”键返回到前一画面。
5.6.1.1采样：进入主菜单后，可以用“▲”键、“▼”键、“◄”键或“►”键选择相应的菜单项，按“确认”键进入相应的子菜单或执行相应的操作，按“取消”键返回到前一画面。
5.6.1.1.1保护监视：菜单显示的内容为装置采集相应的保护交流量幅值；5.6.1.1.2测量监视：菜单显示的内容为装置采集相应的测量交流量幅值；5.6.1.1.2.1一次值:按“确认”键进入相应的子菜单，“▲”键、“▼”键翻页，按“取消”键返回到前一画面。
5.6.1.1.3开入监视：开入监视菜单显示的内容为装置采集相应的开关量实际状态；5.6.1.1.4电度监视：显示内容为装置的计算电度；5.6.1.1.4.1计算电度:按“确认”键进入相应的子菜单，按“取消”键返回到前一画面。
P+为正向有功，Q+为正向无功，P-为反向有功，Q-为反向无功5.6.1.1.5相位监视：显示内容为装置采集电压之间的相位关系；5.6.1.1.6工况监视：显示内容为装置跳闸、合闸次数统计，装置复位次数统计；5.6.1.2定值：进入主菜单后，可以用“▲”键、“▼”键、“◄”键或“►”键选择相应的菜单项，按“确认”键进入相应的子菜单或执行相应的操作，按“取消”键返回到前一画面。
5.6.1.2.1查看定值：显示装置当前运行定值区的定值，仅供运行人员查看定值。
5.6.1.2.1.1数值定值:5.6.1.2.1.2软件压板:5.6.1.2.1.3出口配置:此出口配置对应装置“开出板”3X ，从右到左共4位，分别对应3X 端子的4个出口继电器，（3X13、3X14对应接点1，3X13、3X15对应接点2，3X9、3X10对应接点3，3X11、3X12对应接点4），每个保护均可以按工程实际需求配置到需要的出口继电器上，当相应位置“1”时，该保护动作后，该位对应出口接点动作。
上述画面表示：过流1段动作后，接点1和接点3动作，过流2段动作后，接点1和接点3动作。
5.6.1.2.2定值切换：用“＋”键和“－”键选择要切换的定值区 (也可以用定值切换键)。
此时若要放弃定值切换，按“取消”键即可。
按“确认”键开始切换定值，系统提示输入密码，其操作过程同压板切换，在此不再重复。
装置可提供多套定值区供存储，出厂默认设置中，只有1区定值被设定。
在进行定值切换前，必须保证即将切入的定值区已经整定，否则切换后将报“定值I2C 未整定”。
可用定值修改命令先写入多套定值，再进行切换。
5.6.1.2.3定值整定：整定定值分为数值定值、压板定值和出口逻辑三项内容。
注意定值不要越限，否则整定无效。
进入定值修改窗口后，可以用“▲”键、“▼”键、“◄”键或“►”键选择修改位置，用“＋”键和“－”键进行数值修改。
