电缆发热的原因分析

电缆线散热方案1. 引言在电子设备中，电缆线是负责传输电力或信号的重要组成部分。

然而，由于电流通过电缆时会产生热量，长时间使用容易导致电缆过热。

过热的电缆线不仅会损坏设备，还可能引发火灾等安全隐患。

因此，设计一个有效的电缆线散热方案对于电子设备的正常运行至关重要。

本文将探讨电缆线散热的原因、常见散热方案以及其优缺点，并提供一些实用的建议。

2. 电缆线散热原因分析电缆线过热的主要原因是电流通过电缆时产生的功耗，这部分功耗会转化为热量。

电缆线长时间处于高功耗状态，热量难以及时散发出去，导致电缆线温度升高。

除了电流功耗，环境温度也是导致电缆线过热的一个因素。

如果设备周围环境温度较高，散热速度会受到限制，进一步导致电缆线过热。

3. 常见的电缆线散热方案3.1. 散热风扇散热风扇是一种常见的电缆线散热方案。

通过安装散热风扇在电缆线旁边，可加速周围空气流动，提高散热速度。

散热风扇通常通过外部电源供电，具有较高的散热效率。

然而，散热风扇的使用也存在一些问题。

首先，它需要消耗额外的电能，增加了设备的功耗。

其次，散热风扇的噪音可能会影响设备的正常运行。

3.2. 散热片散热片是另一种常见的电缆线散热方案。

散热片通常采用金属材料制造，能够较好地导热。

将散热片直接与电缆线接触，可以迅速将热量传递到散热片上，并通过散热片表面散发。

散热片具有散热效果好、结构简单的优点。

但是，由于散热片不能主动散热，需要借助外部环境的温度差来实现散热，所以散热片在高温环境下散热效果会受到较大影响。

3.3. 散热管散热管是一种高效的电缆线散热方案。

散热管通过引入液态或气态介质，通过与电缆线接触来吸收热量，并将热量传递到散热管的另一端，再通过散热器散发出去。

散热管由于其良好的散热性能，在高功耗的设备中得到广泛应用。

但是，散热管的安装和维护较为复杂，需要考虑介质的流动和散热器的设计等问题，增加了设计和制造成本。

4. 电缆线散热方案选择与建议在选择电缆线散热方案时，需要综合考虑设备功耗、环境温度以及散热要求等因素。

双导发热电缆的发热原理
双导发热电缆的发热原理是通过电流通过导电材料来产生热量。

双导发热电缆由两根并行的导线组成，其中一根导线为正极，另一根导线为负极。

当外部电源施加电压时，正极导线中的电流通过负极导线回流，形成一个闭合的电路。

根据欧姆定律，当电流通过导线时，导线中会产生电阻。

双导发热电缆的导线通常由高电阻材料制成，如合金丝或铜镍合金。

当电流通过这些高电阻导线时，会产生较大的电阻热量。

根据焦耳定律，电流通过电阻时，电阻会产生热量。

具体来说，电阻热量是由电流产生的能量转化为热能的结果。

而且，双导发热电缆的导线通常被包覆在绝缘层中，以减少能量的散失和外部介质的损耗。

因此，当外部电源施加电压并通过双导发热电缆时，电流会通过导线产生电阻热量，从而使电缆发热。

这种发热原理使得双导发热电缆在保温、消除冰雪和防冻等领域得到了广泛的应用。

电力电缆通过一定负载电流时，一定会发热的，随着负载电流的增大，电缆表面温度就越高，如果不及时管理，后果可想而知。

如：聚氯乙烯(PVC)电缆，是以线芯温度70度为上限考虑的，表面温度会低5～10度。

所以电缆表面温度在60度以下基本是安全的，从电源维护考虑，当然是温度越低越好。

电缆在运行中发热原因如下：1、电缆导体电阻不符合要求，造成电缆在运行中产生发热现象。

2、电缆选择型不当，造成使用的电缆的导体截面过小，运行中产生过载现象，长时间使用后，电缆的发热和散热不平衡造成产生发热现象。

3、电缆安装时排列过于密集，通风散热效果不好，或电缆靠近其他热源太近，影响了电缆的正常散热，也有可能造成电缆在运行中产生发热现象。

4、接头制造技术不好，压接不紧密，造成接头处接触电阻过大，也会造成电缆产生发热现象。

5、电缆相间绝缘性能不好，造成绝缘电阻较小，运行中也会产生发热现象。

6、铠装电缆局部护套破损，进水后对绝缘性能造成缓慢破坏作用，造成绝缘电阻逐步降低，也会造成电缆运行中产生发热现象。

电缆产生发热现象后，如不找到原因及时排除故障，电缆继续连续通电运行后将产生绝缘热击穿现象。

造成电缆发生相间短路跳闸现象，严重的可能引起火灾。

电缆产生发热现象后，如不找到原因及时排除故障，电缆继续连续通电运行后将产生绝缘热击穿现象。

造成电缆发生相间短路跳闸现象，严重的可能引起火灾。

插头电源线发热的原因及解决方法电源线在家庭生活中随处可见，电器基本上都离不开电源线，这小小一根电源线可能轻视他。

热水器的电源线插头发热通常是由于与插座的配合不良导致的，同时要考虑到正常的发热现象，若插头表面温度小于环境温度加上50摄氏度属于正常。

异常发热则需要考虑更换插座或者检查插头与插座的配合。

1.插头和插座之间接触不良，加上负载功率大，导致插头发热。

如电热水壶、电熨斗等。

2.新插头里面线头松动，这是由于生产工艺粗糙等原因造成。

3.旧插头长期使用，绝缘性能下降(或插头松动)。

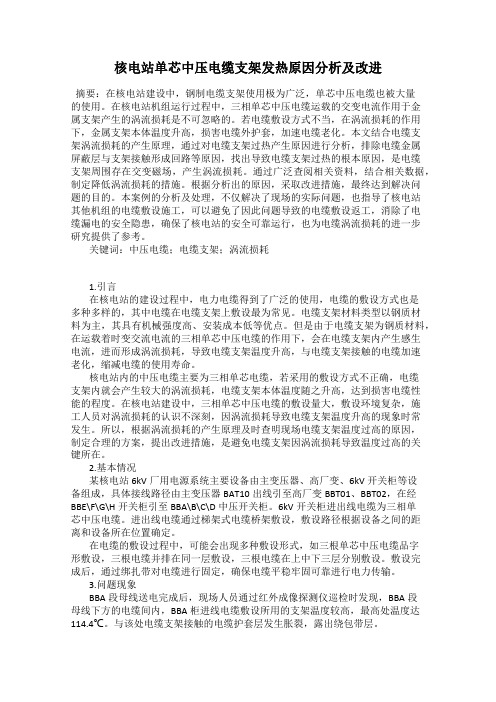

核电站单芯中压电缆支架发热原因分析及改进摘要：在核电站建设中，钢制电缆支架使用极为广泛，单芯中压电缆也被大量的使用。

在核电站机组运行过程中，三相单芯中压电缆运载的交变电流作用于金属支架产生的涡流损耗是不可忽略的。

若电缆敷设方式不当，在涡流损耗的作用下，金属支架本体温度升高，损害电缆外护套，加速电缆老化。

本文结合电缆支架涡流损耗的产生原理，通过对电缆支架过热产生原因进行分析，排除电缆金属屏蔽层与支架接触形成回路等原因，找出导致电缆支架过热的根本原因，是电缆支架周围存在交变磁场，产生涡流损耗。

通过广泛查阅相关资料，结合相关数据，制定降低涡流损耗的措施。

根据分析出的原因，采取改进措施，最终达到解决问题的目的。

本案例的分析及处理，不仅解决了现场的实际问题，也指导了核电站其他机组的电缆敷设施工，可以避免了因此问题导致的电缆敷设返工，消除了电缆漏电的安全隐患，确保了核电站的安全可靠运行，也为电缆涡流损耗的进一步研究提供了参考。

关键词：中压电缆；电缆支架；涡流损耗1.引言在核电站的建设过程中，电力电缆得到了广泛的使用，电缆的敷设方式也是多种多样的，其中电缆在电缆支架上敷设最为常见。

电缆支架材料类型以钢质材料为主，其具有机械强度高、安装成本低等优点。

但是由于电缆支架为钢质材料，在运载着时变交流电流的三相单芯中压电缆的作用下，会在电缆支架内产生感生电流，进而形成涡流损耗，导致电缆支架温度升高，与电缆支架接触的电缆加速老化，缩减电缆的使用寿命。

核电站内的中压电缆主要为三相单芯电缆，若采用的敷设方式不正确，电缆支架内就会产生较大的涡流损耗，电缆支架本体温度随之升高，达到损害电缆性能的程度。

在核电站建设中，三相单芯中压电缆的敷设量大，敷设环境复杂，施工人员对涡流损耗的认识不深刻，因涡流损耗导致电缆支架温度升高的现象时常发生。

所以，根据涡流损耗的产生原理及时查明现场电缆支架温度过高的原因，制定合理的方案，提出改进措施，是避免电缆支架因涡流损耗导致温度过高的关键所在。

CT端子箱电缆发热故障原因与处理方法一、原因分析：1.线缆材料问题：电缆材料老化、绝缘性能下降、线缆接头接触不良等导致电缆发热故障。

2.负载过大：电缆承载的电流过大，超过了电缆的承载能力，导致电缆发热。

3.短路故障：电缆线芯之间发生短路故障，导致电流异常增大，引起电缆发热。

4.外部环境问题：电缆被长时间暴露在高温环境中，或受到潮湿、腐蚀等外部环境影响，导致电缆发热故障。

5.安装问题：电缆安装不规范，接头接触不良、电缆弯曲半径过小等导致电缆发热。

二、处理方法：1.检测电缆：使用红外线测温仪等设备检测电缆温度，判断是否存在发热点。

如果发现有异常温度，可以通过红外线测温仪检测具体位置，确定发热故障点。

2.更换电缆：如果电缆老化严重、绝缘性能下降等，需要及时更换电缆，避免发热导致事故发生；如果发现电缆接头接触不良，可以重新固定接头，确保接触良好。

3.调整负载：如果负载过大导致电缆发热，可以考虑重新配置负载，减小电缆负载，确保不超过电缆承载能力。

4.处理短路故障：如果发现电缆短路故障，需要先切断供电，然后修复短路故障，确保电流恢复正常，避免电缆发热。

5.提高环境条件：如果电缆被暴露在高温环境中，可以增加电缆的散热方式，如增加散热片、增加通风设备等；如果受到潮湿、腐蚀等环境影响，可以进行防潮、防腐处理，增加电缆的使用寿命。

6.规范安装：在安装电缆时，要按照相关规范要求进行安装，确保电缆弯曲半径符合要求，避免电缆发热问题。

综上所述，CT端子箱电缆发热故障的原因主要包括线缆材料问题、负载过大、短路故障、外部环境问题和安装问题等；处理方法主要包括检测电缆、更换电缆、调整负载、处理短路故障、提高环境条件和规范安装等。

只有及时诊断故障原因，并采取相应的处理措施，才能预防和解决CT端子箱电缆发热故障。

充电桩电缆在运行过程中发热的原因充电桩电缆是连接电源和电动车辆进行充电的重要组成部分。

在充电过程中，电缆会产生一定的发热现象。

本文将从电缆材料、电流负载、电缆长度等方面分析充电桩电缆在运行过程中发热的原因。

电缆材料是影响发热的重要因素之一。

常见的电缆材料包括铜、铝等导体和绝缘材料。

铜是一种优良的导电材料，具有低电阻和良好的导电性能。

因此，铜导线常用于充电桩电缆中。

相比之下，铝导线的电阻较大，导电性能较差，容易产生较大的发热现象。

此外，绝缘材料的导热性能也会影响电缆的发热情况。

一些优质的绝缘材料具有较低的导热系数，能够有效减少能量的损耗和发热现象。

电流负载是导致充电桩电缆发热的另一个重要原因。

充电桩电缆在充电过程中承载着电流的传输。

电流越大，电缆的发热量也就越大。

电流负载主要受到电动车辆的充电需求和电缆的额定电流能力的限制。

如果电动车辆需要快速充电，电流将会较大，从而导致电缆发热加剧。

此外，如果电缆的额定电流能力较低，也容易导致电缆过载运行，进而引起发热现象。

电缆长度也会对发热产生影响。

充电桩电缆的长度直接影响电缆的电阻和电压降。

根据欧姆定律，电阻和电流成正比，电阻和电压降成正比。

因此，当电缆长度增加时，电阻和电压降也会增加，从而导致电缆发热加剧。

为了减少电缆的发热，可以采取缩短电缆长度的措施，减少电阻和电压降。

温度环境也会对电缆发热产生影响。

高温环境下，电缆的发热现象更为明显。

这是因为高温会导致电缆绝缘材料的热老化，降低其绝缘性能。

同时，高温环境会使得电缆导体的电阻增大，从而增加电缆的发热现象。

因此，在安装充电桩时，应尽量选择凉爽通风的环境，避免电缆长时间处于高温环境中。

充电桩电缆在运行过程中发热的原因主要包括电缆材料、电流负载、电缆长度和温度环境等因素。

为了减少电缆的发热，可以选择优质的导体材料，合理控制电流负载，缩短电缆长度，并确保安装环境的凉爽通风。

只有充分了解发热原因，并采取相应的措施，才能保证充电桩电缆在运行过程中的安全可靠性。

电缆发热的处理方法
技术文档
电缆发热的处理方法
一、排查故障
1、检查电源电压是否稳定，如果不稳定，应采取措施把电源电压稳定下来。

2、检查接线是否正确，是否存在接触不良现象。

3、检查电缆是否有短路情况，凡是有短路情况的电缆都应该更换新的电缆。

4、检查是否存在匝间绕组的短路。

二、采取措施
1、提高电缆控制电压，如果电缆控制电压低下，会导致电缆散热性能下降，从而导致电缆发热，因此应当提高电压稳定电缆的控制电压。

2、更换高效散热电缆，高效散热电缆能够有效缩短电缆的散热时间，从而避免电缆发热现象的发生。

3、改变电缆的布置方式，不能将电缆穿织在一起，应当分开放置，以保证散热效果。

4、将电缆改成更加耐热的型号，如PVC电缆，采用更耐热的电缆会有更好的散热效果，从而保证电缆发热的问题得到解决。

- 1 -。

动力电缆发热的原因及处理方法
动力电缆发热的原因及处理方法有以下几点：
1. 过载：当电缆所承受的电流超过其额定电流时，会引起电缆内部的电阻发热。

处理方法是检查电缆的额定电流是否适合所连接的设备，并确保电缆不被过载使用。

2. 短路：当电缆的两个导体之间发生直接接触，会引起电缆发热。

处理方法是检查电缆的绝缘是否完好，并修复或更换有短路问题的电缆。

3. 绝缘老化：电缆绝缘材料随着时间的推移会老化，导致电缆发热。

处理方法是定期检查电缆的绝缘状态，并根据需要维修或更换电缆。

4. 电缆损坏：电缆在安装或使用过程中可能会受到物理损坏，如切割或压碾。

这些损伤可能导致电缆发热。

处理方法是检查电缆外观是否有明显的损坏，并及时修复或更换损坏的电缆。

5. 环境温度过高：如果电缆暴露在高温环境中，会导致电缆发热。

处理方法是确保电缆的安装位置适合环境温度，并采取降低温度的措施，如增加通风或使用散热设备。

总之，在处理电缆发热问题时，首先需要找出发热原因，然后采取相应的措施来解决问题，以确保电缆的安全运行。

三相电缆发热原因一、引言三相电缆是现代电力传输和配电系统中常用的电力电缆之一。

然而，由于电缆在传输电能时会产生一定的损耗，因此会发热。

本文将探讨三相电缆发热的原因。

二、电缆导体内阻发热三相电缆的导体是电能传输的主要部分，导体的内阻是导致发热的主要原因之一。

在电缆传输电流的过程中，导体会产生一定的电阻，从而产生热量。

导体的材料、截面积、长度等因素都会影响导体的内阻大小。

当电流通过导体时，由于电阻的存在，导体会发热，导致电缆整体温升。

三、电缆绝缘材料耗损发热除了导体内阻引起的发热外，电缆的绝缘材料也会发生一定的耗损，从而产生热量。

绝缘材料是电缆中起到隔离导体和外界的作用，保证电能的正常传输。

然而，在长期使用过程中，绝缘材料会受到电场、磁场等因素的影响，从而发生一定的耗损。

这种耗损会导致绝缘材料发热，进而影响电缆的性能。

四、电缆外部环境温度影响电缆的外部环境温度也会对其发热情况产生重要影响。

在高温环境下，电缆的发热会更加明显。

因此，在电缆的选材和布线时，需要考虑电缆所处的环境温度，以避免过高的温度对电缆的损坏。

五、电缆布线不当造成的发热电缆布线不当也是导致电缆发热的一个原因。

当电缆在布线时，如果电缆过于拥挤，导致电缆之间无法有效散热，就会产生过多的热量。

此外，电缆的弯曲半径和安装方式等因素也会影响电缆的发热情况。

因此，在电缆的布线过程中，需要合理安排电缆的位置和布局，以避免发热问题。

六、电缆负载过大引起的发热电缆的负载过大也是导致电缆发热的原因之一。

当电缆所传输的电流超过其额定负载时，电缆会发生过载现象，导致电缆发热。

因此，在电缆设计和使用过程中，需要根据负载情况合理选择电缆的规格和容量，以确保电缆在正常工作范围内运行。

七、电缆老化引起的发热电缆在长时间使用后会出现老化现象，导致电缆发热。

电缆老化可以是由于材料本身的老化，也可以是由于外界环境的影响所引起。

电缆老化会导致其绝缘材料的性能下降，从而影响电缆的传输性能和产生发热。
