电缆接头发热的原因及安装注意事项

分析10kV电缆中间头故障原因及预防措施摘要：电缆接头温度监测是测量电缆接头表面的温度，延迟体现电缆内部导体的温度，通过温升趋势和速率结合专家模型能够有效预测电缆内部温度峰值，并有效对有过热隐患的电缆接头进行预警。

局部放电采用超声波方式，对环境噪声过滤和安装工艺要求比较高，需要后台软件对大量数据分析和数据建模才能够发挥故障预警的作用，应用于老旧电缆接头局部放电隐患监测效果非常明显。

电缆接头环境监测能够及时反映现场水位情况，及时通知运维人员处理异常情况。

多种传感器相互配合，既能避免单个传感器误判，又能及时发现并排除电缆接头安全隐患，保障电缆配网安全运行。

关键词：10kV电缆；中间头故障原因；预防措施引言10kV电缆中间位置问题可能对电缆稳定运行和居民供电安全产生重大影响。

对10kV电缆头故障事故的分析表明，在施工过程中人为造成了许多故障，并根据原因总结了电缆中间头的制造工艺和确保电缆安全稳定运行的注意事项。

目前，在中国电力领域，尽管10kV电缆运行情况较好，故障率较低，但仍存在影响线路运行的问题，特别是电缆中部，需要对常见故障进行分析并采取科学措施因此，电力公司各单位必须加大努力，组织专业人员解决重大缺陷。

1、电缆接头故障起因电缆接头故障起因主要有内部发热、局部放电、中间头的不正确安装和不足的密封效果之类的因素也可能导致中间头故障。

电缆接头质量受到施工工艺水平、电缆附件产品质量、环境腐蚀老化和运维管理水平等因素影响。

电缆接头连接金属表面处理不佳、加工时导体受损、导体连接芯线不到位、压接压力不够、空隙过大等原因将导致电缆接头内部阻抗增大，发热增加；绝缘热熔不到位、内部出现气泡、电场不均导致出现局部放电。

电缆接头的绝缘比电缆本体厚重，电缆接头绝缘材料散热不如电缆本体原厂材料，电缆接头外部安装电缆接头防爆盒等因素影响电缆接头散热。

用电高峰期，用电密集区域电缆处于满负荷临界值，电缆接头发热量呈指数级上升，电缆接头隐患将引起供电故障。

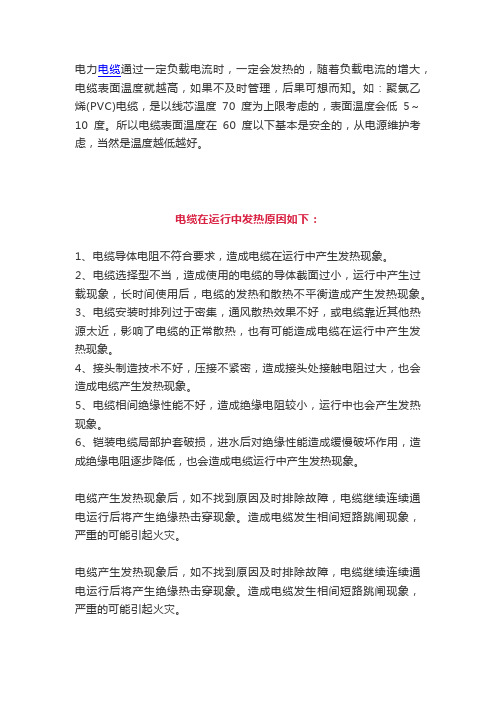

电力电缆通过一定负载电流时，一定会发热的，随着负载电流的增大，电缆表面温度就越高，如果不及时管理，后果可想而知。

如：聚氯乙烯(PVC)电缆，是以线芯温度70度为上限考虑的，表面温度会低5～10度。

所以电缆表面温度在60度以下基本是安全的，从电源维护考虑，当然是温度越低越好。

电缆在运行中发热原因如下：1、电缆导体电阻不符合要求，造成电缆在运行中产生发热现象。

2、电缆选择型不当，造成使用的电缆的导体截面过小，运行中产生过载现象，长时间使用后，电缆的发热和散热不平衡造成产生发热现象。

3、电缆安装时排列过于密集，通风散热效果不好，或电缆靠近其他热源太近，影响了电缆的正常散热，也有可能造成电缆在运行中产生发热现象。

4、接头制造技术不好，压接不紧密，造成接头处接触电阻过大，也会造成电缆产生发热现象。

5、电缆相间绝缘性能不好，造成绝缘电阻较小，运行中也会产生发热现象。

6、铠装电缆局部护套破损，进水后对绝缘性能造成缓慢破坏作用，造成绝缘电阻逐步降低，也会造成电缆运行中产生发热现象。

电缆产生发热现象后，如不找到原因及时排除故障，电缆继续连续通电运行后将产生绝缘热击穿现象。

造成电缆发生相间短路跳闸现象，严重的可能引起火灾。

电缆产生发热现象后，如不找到原因及时排除故障，电缆继续连续通电运行后将产生绝缘热击穿现象。

造成电缆发生相间短路跳闸现象，严重的可能引起火灾。

插头电源线发热的原因及解决方法电源线在家庭生活中随处可见，电器基本上都离不开电源线，这小小一根电源线可能轻视他。

热水器的电源线插头发热通常是由于与插座的配合不良导致的，同时要考虑到正常的发热现象，若插头表面温度小于环境温度加上50摄氏度属于正常。

异常发热则需要考虑更换插座或者检查插头与插座的配合。

1.插头和插座之间接触不良，加上负载功率大，导致插头发热。

如电热水壶、电熨斗等。

2.新插头里面线头松动，这是由于生产工艺粗糙等原因造成。

3.旧插头长期使用，绝缘性能下降(或插头松动)。

发热电缆施工安装与调试引言发热电缆是一种通过电阻发热原理，用于保护管道、地板、路面等设施免受冻结和结冰的技术。

施工安装与调试是确保发热电缆正常运行的重要环节。

本文档将介绍发热电缆施工安装与调试的步骤和注意事项。

在进行发热电缆施工安装与调试之前，需要进行以下准备工作： 1. 设计方案：根据需要保温的设施和环境条件，制定合理的发热电缆布置方案。

2. 材料准备：准备好发热电缆、接头盒、固定件、绝缘带等施工所需的材料。

3. 设备准备：确保施工所需的工具和设备齐全，如电缆剥皮工具、扳手、螺丝刀等。

4. 安全措施：提醒施工人员穿戴好工作服、帽子、手套等防护用品，确保施工过程的安全。

步骤一：确定布置位置根据设计方案，确定发热电缆的布置位置。

需要考虑布置位置的平整度、设施的固定情况以及电缆的敷设路径等因素。

步骤二：准备电缆1.按照设计要求剪切发热电缆，长度根据实际需要进行调整。

2.使用电缆剥皮工具剥去电缆外皮，在保留一定长度的绝缘层的同时暴露出电缆的内芯。

步骤三：安装接头盒1.根据设计方案，确定接头盒的位置，使用螺丝固定接头盒。

2.将电缆通过接头盒，并按照接头盒的要求进行固定与连接。

步骤四：接线与连接1.将连接头插入连接器或接头盒，并根据接线图进行正确的连接。

2.使用绝缘带将连接头和接头盒进行绝缘。

步骤五：固定电缆1.使用固定件将电缆固定在设施表面，确保电缆整齐排列。

2.保持电缆与设施表面的适当距离，以避免电缆受到压力或损坏。

步骤六：调试与测试1.对完成的发热电缆进行调试和测试。

2.使用万用表或其他测试设备，检查发热电缆的电阻是否正常，以及电流和电压是否在设计范围内。

3.根据测试结果对电缆进行调整，确保其正常工作。

施工注意事项1.在施工过程中，注意安全防护措施，确保施工人员的安全。

2.施工前，确保电源已经切断，避免电流对施工人员的伤害。

3.按照设计方案进行施工，保证电缆布置的合理性和均匀性。

4.电缆连接处要进行绝缘处理，防止漏电和损坏。

CT端子箱电缆发热故障原因与处理方法一、原因分析：1.线缆材料问题：电缆材料老化、绝缘性能下降、线缆接头接触不良等导致电缆发热故障。

2.负载过大：电缆承载的电流过大，超过了电缆的承载能力，导致电缆发热。

3.短路故障：电缆线芯之间发生短路故障，导致电流异常增大，引起电缆发热。

4.外部环境问题：电缆被长时间暴露在高温环境中，或受到潮湿、腐蚀等外部环境影响，导致电缆发热故障。

5.安装问题：电缆安装不规范，接头接触不良、电缆弯曲半径过小等导致电缆发热。

二、处理方法：1.检测电缆：使用红外线测温仪等设备检测电缆温度，判断是否存在发热点。

如果发现有异常温度，可以通过红外线测温仪检测具体位置，确定发热故障点。

2.更换电缆：如果电缆老化严重、绝缘性能下降等，需要及时更换电缆，避免发热导致事故发生；如果发现电缆接头接触不良，可以重新固定接头，确保接触良好。

3.调整负载：如果负载过大导致电缆发热，可以考虑重新配置负载，减小电缆负载，确保不超过电缆承载能力。

4.处理短路故障：如果发现电缆短路故障，需要先切断供电，然后修复短路故障，确保电流恢复正常，避免电缆发热。

5.提高环境条件：如果电缆被暴露在高温环境中，可以增加电缆的散热方式，如增加散热片、增加通风设备等；如果受到潮湿、腐蚀等环境影响，可以进行防潮、防腐处理，增加电缆的使用寿命。

6.规范安装：在安装电缆时，要按照相关规范要求进行安装，确保电缆弯曲半径符合要求，避免电缆发热问题。

综上所述，CT端子箱电缆发热故障的原因主要包括线缆材料问题、负载过大、短路故障、外部环境问题和安装问题等；处理方法主要包括检测电缆、更换电缆、调整负载、处理短路故障、提高环境条件和规范安装等。

只有及时诊断故障原因，并采取相应的处理措施，才能预防和解决CT端子箱电缆发热故障。

电缆头安装的通病及处理措施一、绝缘层受损通病描述：绝缘层在安装过程中受到损坏，可能影响电缆头的电气性能。

处理措施：加强绝缘层的保护，使用专用的保护工具和材料，避免绝缘层受到割伤、摩擦和挤压。

在安装过程中，要小心轻放，避免硬物划伤绝缘层。

二、导体连接不良通病描述：导体连接部分松动或接触不良，导致电阻增加，可能引发过热或电气故障。

处理措施：定期检查导体连接部分，确保连接紧固、无松动。

采用专用的导体连接工具和材料，确保连接质量。

对连接部分进行定期的电气和机械性能检测。

三、密封不严通病描述：电缆头密封不严，可能导致水分、湿气进入，影响电气性能和使用寿命。

处理措施：使用密封胶和密封圈等专用密封材料，确保密封严实。

对密封部分进行定期检查，如发现密封不良，及时处理。

四、安装位置不合理通病描述：电缆头安装位置不当，可能影响电缆的散热、弯曲半径等，进而影响电缆的使用寿命。

处理措施：合理规划电缆头的安装位置，确保满足电缆的弯曲半径、散热等要求。

避免在高温、潮湿、易受机械损伤等不良环境下安装电缆头。

五、接地不规范通病描述：接地部分不符合规范，可能导致电气故障、安全隐患等问题。

处理措施：严格遵循接地规范进行接地施工，确保接地电阻符合要求。

对接地部分进行定期检查和维护，保证接地的可靠性和安全性。

六、电缆头过热通病描述：电缆头过热可能引发绝缘材料老化、导体连接部分熔化等问题。

处理措施：加强电缆头的散热设计，选择适合的散热方式和材料。

在安装过程中，避免电缆头过度弯曲、受压等影响散热的情况发生。

定期监测电缆头的温度，及时发现并处理过热问题。

电缆交联与不交联区别交联电缆附件发热的原因及防范措施电缆交联是一种改良电缆的工艺，通过在电缆内部添加交联剂，将聚合物链条进行交联，增强电缆的物理性质和耐热性。

而不交联的电缆则没有经过此工艺处理，其聚合物链条保持线性结构。

电缆交联的主要优点包括：1.提高电缆的热稳定性和耐热性能，使其能够在高温环境下工作，有利于提高电缆的使用寿命。

2.提高电缆的电气性能，如绝缘电阻、介电强度等。

3.提高电缆的机械性能，增加抗拉强度和耐冲击性能。

4.提高电缆耐化学腐蚀性能，延长电缆的使用寿命。

5.提高电缆的可加工性，便于安装和施工。

电缆附件发热的原因及防范措施电缆附件发热通常是由接触电阻、电流过大、接触不良等原因引起的。

一般来说，电缆附件的发热问题主要表现为接头温升过高，导致局部温度升高，若长时间处于高温状态下，会导致电缆附件的绝缘损坏、电线松动等故障。

因此，需要采取一些防范措施来解决电缆附件发热问题。

1.接线端子的选择：选择品质好、接触良好的接线端子，确保接触电阻小，减少发热问题的发生。

2.确保良好的电缆接触：通过正确的接线方法、夹紧力度以及保持电缆外皮的清洁，确保电缆与接线端子之间的接触良好，减少接触电阻，避免发热问题。

3.提高电缆散热条件：适当增加通风设备，改善电缆散热条件，降低局部温度的升高，减轻电缆附件的热负荷，从而避免发热问题。

4.电流过载的防范：通过减小电流负荷，避免电流过大，降低电缆附件的发热问题的发生。

5.定期检查维护：定期检查电缆附件的接触状态、绝缘状态等，及时清理接触不良、松动的电缆附件，保持良好的接触状态，减少发热问题。

总之，对于电缆交联与未交联的区别，交联电缆具有更好的热稳定性、电气性能和机械性能等方面的优势。

而电缆附件发热的主要原因包括接触电阻、电流过大等，需要通过选择合适的接线端子、确保良好的电缆接触、提高电缆散热条件、防范电流过载以及定期检查维护等措施来应对和解决。

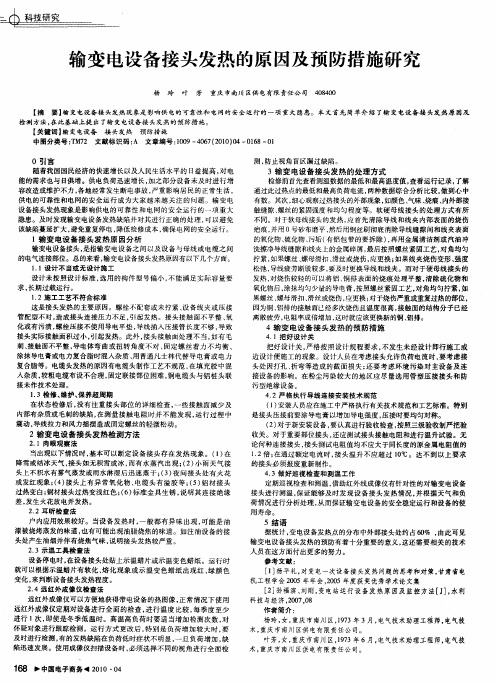

输变电设备接头过热的发现方法与防治措施输变电设备接头是指输变电设备之间以及设备与母线或电缆之间的电气连接部位。

近几年由于供电负荷迅速增长，加之部分设备未及时增容改造或维护不力，从而导致其接头过热现象时有发生，严重影响供电可靠性和电网的安全运行。

本人通过对本局数起接头发热缺陷归类分析，总结如下：一、起热原因：1、螺栓不配套或未拧紧、设备线夹或压接管配型不对，造成因压力不足起热。

2、接触面不平整、氧化或有污渍，螺栓压接不使用导电平垫，导线插入压接管长度不够，导致接头因实际接触面积过小起热。

3、铜、铝接头未妥善处理，造成氧化腐蚀。

4、外绝缘不足形成电火花起热。

5、环境污染导致连接电阻升高。

二、发现方法：1、根据天气变化检查。

在降雪或结冰天气，接头如无积雪或冰而有水蒸气出现；下雨天气，接头是干的并有热气流动，或伴有异常响声；夜间接头处有火花或发红现象；这些都说明设备接头接触情况不良，已经发热。

2、根据接头金属色变和产生气体检查。

铝材接头过热变白；铜材接头过热变浅红色；注油设备的接头处产生油烟并伴有烧焦气味产生，说明接头发热较严重。

标准金具生锈说明其连接绝缘差，火化放电并起热。

3、根据接头根部导线异常检查。

当接头根部有拔出痕迹，说明接触松动；当根部的材质有部分变色现象，说明接触不完全；当根部导线有断股现象，说明该导线已经疲劳。

4、根据示温蜡片或示温变色蜡纸检查。

设备停电时，在设备接头处贴上示温蜡片或示温变色蜡纸。

可以根据示温蜡片有软化、熔化现象或示温变色蜡纸出现红、绿颜色变化，来判断设备接头发热程度。

5、利用远红外诊断技术判断。

随着远红外诊断技术的推广，运行人员经常利用热成像仪或远红外测温仪对设备各部位测温，从而安全、准确、直观地掌握设备发热情况。

6、电网出现异常后应加强导体接头检查。

电网出现谐振、过负荷或短路接地时，很可能产生过电压或电动力，导致螺丝松动，线夹断裂，因此应在电网异常后加强导体接头温度测试和检查。

变电站运行设备发热原因及监控方法一、发热原因1.电流过大：当变电站运行设备的负载超过设计负载时，设备内部产生的电流会增加，过大的电流会使设备发热。

这个问题通常可以通过调整负载使之不超过设备的额定负荷来解决。

2.电缆接头接触不良：电缆接头是将电缆与设备连接的关键部分，如果接触不良，电流就无法正常通过，从而产生发热现象。

定期检查和测试电缆接头的接触性能是防止电缆接头发热的有效方法。

3.设备结构问题：一些变电站运行设备的设计或制造存在问题，导致设备本身就会产生过多的热量。

这种情况下，需要更换或升级设备，以提高设备的散热性能。

4.环境温度过高：变电站通常设置在户外，环境温度过高会导致设备散热不良，从而产生发热现象。

在高温环境下，可以采取加装散热器或者增加通风设备等方式来减少设备的发热问题。

5.设备老化：设备的使用寿命较长后，内部的散热装置可能会出现老化，导致散热功能下降，从而产生发热现象。

针对这种情况，需要定期检查和维护设备，以保证散热装置的正常工作。

二、监控方法为了及时发现并处理变电站运行设备发热问题，需要采取有效的监控方法。

以下是几种常用的监控方法：1.温度监测系统：通过在设备上设置温度传感器，实时监测设备的温度变化。

当设备温度超过设定值时，系统将发出警报并记录相应的温度数据，以便后续分析和处理。

这种方法能够及时发现设备发热问题，并采取相应的措施进行处理。

2.红外测温技术：红外测温技术是一种无接触的测温方法，通过测量设备表面的红外辐射温度来判断设备是否发热。

这种方法可以对设备进行全面快速的温度监测，特别适用于大型设备和难以接触的设备。

3.电流监测系统：通过安装电流传感器来监测设备的电流变化，当设备负载过大时，系统将发出警报并记录相应的电流数据。

这种方法可以及时发现负载过大引起的设备发热问题，并采取相应的措施进行处理。

4.振动检测技术：通过安装振动传感器来监测设备的振动情况，当设备发生异常振动时，系统将发出警报并记录相应的振动数据。
