关于配电室电缆沟发热的案列

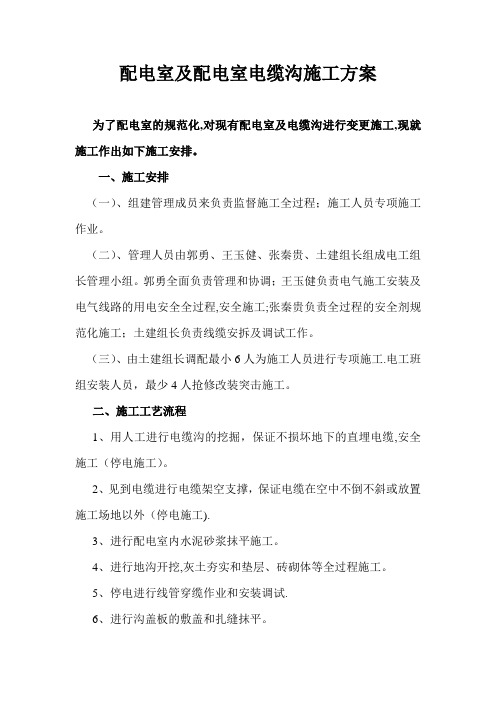

配电室及配电室电缆沟施工方案为了配电室的规范化,对现有配电室及电缆沟进行变更施工,现就施工作出如下施工安排。

一、施工安排（一）、组建管理成员来负责监督施工全过程；施工人员专项施工作业。

（二）、管理人员由郭勇、王玉健、张秦贵、土建组长组成电工组长管理小组。

郭勇全面负责管理和协调；王玉健负责电气施工安装及电气线路的用电安全全过程,安全施工;张秦贵负责全过程的安全剂规范化施工；土建组长负责线缆安拆及调试工作。

（三）、由土建组长调配最小6人为施工人员进行专项施工.电工班组安装人员，最少4人抢修改装突击施工。

二、施工工艺流程1、用人工进行电缆沟的挖掘，保证不损坏地下的直埋电缆,安全施工（停电施工）。

2、见到电缆进行电缆架空支撑，保证电缆在空中不倒不斜或放置施工场地以外（停电施工).3、进行配电室内水泥砂浆抹平施工。

4、进行地沟开挖,灰土夯实和垫层、砖砌体等全过程施工。

5、停电进行线管穿缆作业和安装调试.6、进行沟盖板的敷盖和扎缝抹平。

7、进行地沟外墙的回填土方及土方夯实。

8、进行配电室内木板绝缘层施工，橡皮垫铺设。

三、施工安全配电室的电缆沟施工中，用电安全由王玉健、张秦贵具体负责，跟班作业，凡有工人施工时，二人必经在现场负责工人的安全施工.工人在施工前必须进行安全及技术交底,由郭工长和王玉健及施工班组长进行安全技术交底，并尚存影像资料,施工班组长必须跟班作业，杜绝安全隐患，确保施工安全。

下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快!员工年终工作总结【范文一】201x年就快结束，回首201x年的工作，有硕果累累的喜悦,有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快,不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。

可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年.现就本年度重要工作情况总结如下:一、虚心学习，努力工作（一)在201x年里，我自觉加强学习，虚心求教释惑,不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验.我注重以工作任务为牵引，依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。

工作实践:变电站低压电缆烧毁事故分析及处理方法1、故障事例2009年10月24日，某220kV变电站站内电缆沟电缆着火，造成站用电系统全停。

根据站内监控系统故障记录信息分析，20：32：11，4#主变冷却系统电源故障报警，且伴有间隔在160～180ms左右的间断恢复过程，确定故障起始点为1#站用变低压侧电缆发生单相接地短路故障。

20：33：16，1#站用变低压空气开关低电压脱扣跳开。

站用电380V I段母线失压。

20：33：53，#2站用电低压侧电缆故障。

站用电380V II段母线失压。

该变电站共有0#、l#、2#三台站用变压器(SZ9-800／35)，其中1#、2#站用变高压侧经熔断器(SMD一2C／20E)分别接至2#、3#主变压器35kV侧母线上，0#站用变高压侧经熔断器接站外35kV电源。

380V站用电为单母分段接线，0#站用变低压侧经2只空气开关分别接至380VI、Ⅱ段母线，作为2台站用变的备用电源，采用手动切换方式。

3台站用变低压侧通过每相2根500mm2单芯电力电缆并联接入站用电屏。

经事故现场勘察发现，电缆沟主要着火部位为站用电室进出线电缆沟第一直角转弯处。

该电缆沟内近百根电缆(光缆)遭受不同程度损伤；其中烧损380V站用电缆51根(主要为0#、1#、2#站用变低压侧电缆、主变冷却系统电源电缆、站用电屏分路电缆、直流电机电源电缆)：通信光纤和高频电缆13根。

除站用电室进出线电缆沟第一直角转弯处电缆着火严重烧毁外，在高压设备区电缆沟内还发现另外4处电缆起火点(均自熄)，所有起火点均位于电缆支架处。

5处起火点中有3处发生在电缆转弯处。

2处发生在电缆直线段。

对事故电缆剩余部分外观检查发现，电缆外护套层在电缆支架处均存在明显压痕。

2、原因分析(1)变电站站用低压电缆设计选型采用了磁性钢带铠装的单芯电力电缆(VV22-0．6／1l×500)，违反了《电力工程电缆设计规范》(GB50217)-1994 3．5款"交流单相回路的电力电缆，不得有未经非磁性处理的金属带、钢丝铠装"规定。

某电站励磁电缆发热异常原因及处理摘要：针对发电机励磁交流电缆并联运行中电流及温度分布异常情况，对电缆的敷设方式进行分析，得出电缆的排列方式对单芯多根电缆并联运行的影响，提出了有效的解决方案。

通过现场实际调整，建议多根单芯电缆在并联运行时应尽量采用相序交叉次序的敷设方式，也为后续同类电缆施工提供经验。

关键词：单芯并联电缆；发热；敷设方式；品字形布置某水电站共装有6台容量为250MVA水轮发电机组，额定转子励磁电流1576A。

发电机采用自并励静止可控硅励磁，励磁变容量为3*550KVA，低压侧电压600V，主回路励磁交流电缆型号为YJV-1*185/1kV电缆，电缆通过电缆沟、电缆梯架、电缆桥架将励磁变与励磁交流开关柜连接，每相4根，每根长月75米，在电缆沟及桥架上成一字排列。

2017年12月14日在日常巡视定检过程中发现3#机组在发电机运行过程中励磁交流电缆温度分部严重不均，其中发热最严重电缆温度达到87℃，且运行中电缆存在振动情况，已严重威胁发电机安全稳定运行。

1电缆发热情况2017年12月14日，在设备巡视过程中对3号机励磁交流电缆进行温度监测，发现部分电缆温度过热且温度分布不均，用钳形电流表测量电缆实际电流分布不均，具体测量支见表1。

表1 励磁交流电缆电流分布及温度情况从表1中可知，三相电缆总体载流量基本相等，差值很小，但是同相并联的多根电缆的载流量存在分布不均现象。

根据测量情况判断，同相并联电缆电流不平衡度较大，同时部分电缆运行温度偏高，在长时间高负荷运行的情况下有烧毁的可能。

2电缆发热的原因2.1电缆材质、截面积在电缆发热问题出现后，现场及时查找技术文件资料，核实电缆敷设根数、电缆型号是否与设计一致，经检查，现场安装符合要求，根据电缆载流量的允许值来判断该电缆在此运行电流下不会产生发热现象，初步怀疑电缆可能存在问题，在现场将施工剩余部分电缆取样送检，检查结果显示电缆型号、材质、截面积均符合规范要求，电缆发热与电缆材质、截面积无关。

厂区电缆沟火灾应急预案范文一、应急预案制定背景随着工业化的快速发展，厂区内的电缆沟数量不断增加。

其中，大部分电缆都是高温高压电缆，一旦出现故障，将极易引发火灾，给厂区内的生产、工作和员工的生命安全造成重大威胁。

因此，为了积极防范和应对厂区电缆沟火灾事故，提高现场应急处理效能，我厂特制定了此应急预案。

二、应急预案的适用范围1. 本应急预案适用于我厂区内所有电缆沟，以及与之相应的设备和设施。

2. 本预案是为了应对厂区内电缆沟火灾事故而制定的，不适用于其他灾害。

三、预防措施1.做好电缆沟的日常维护：对电缆进行定期检查，清理杂物和积累的灰尘，保证电缆运作的正常。

同时，要注意电缆敷设的通风和防水措施，避免电缆老化等问题。

2.加强安全教育：对所有员工进行安全教育，规范操作流程，提高操作员的安全意识，不让电缆沟成为燃烧源。

3.增设灭火器材：在厂区内的电缆沟口附近，增设灭火器材，以备必要时使用。

四、应急预案执行流程1. 发生火灾时，应立即报警，调度中心派出应急队伍前往灾点。

2. 应急队伍在赶往现场的路上，一定要带好配备好的灭火器材和设备并通知事故现场其他岗位人员，开列报告。

3.进入电缆沟时必须严格执行防护制度，必须戴好护目镜，防护面罩，穿戴好防火服，并携带应急空气呼吸器。

4.应急队伍到达现场后，对现场进行再次确认，确定火灾的程度和范围，同时根据现场情况灭火。

5.随之，应急队伍分工合作，一手灭火，一手疏散现场人员，确保人员安全。

6.伴随着灭火的结束，应急队伍及时开展事故调查，并追踪督办相关单位和相关责任人人员，肯定积极做好的防范工作，找出存在的问题和不足之处，总结经验教训，加强自身能力提升。

五、其它注意事项1.以前燃烧的设备或者材料，不能在水分未被全部蒸发的条件下接触空气。

2.燃烧物处理时，不能直接清洗干净，应采用专业的清洗方法或对设备进行热处理。

3.严禁私自拆下安全阀和阀门。

4.如遇火灾，随时保持联系，确保及时通讯。

配电室及配电室电缆沟施工方案一、前言在建筑工程中，配电室及配电室电缆沟是必不可少的基础设施，其施工关乎电力系统的正常运行和安全性。

本文将介绍配电室及配电室电缆沟的施工方案，包括施工前的准备工作、施工过程中的关键环节和注意事项，以及施工后的验收标准。

二、施工前的准备工作1. 工程测量在施工前，首先需要对施工现场进行测量，并制定详细的施工图纸和方案。

测量包括土地勘测、地形地貌测量等，确保施工的准确性和安全性。

2. 材料准备根据施工图纸和方案，准备好所需的材料和设备，包括电缆、接线盒、电缆桥架等，并保证其质量达到标准要求。

3. 现场环境整理清理施工现场，确保施工区域无障碍物，并保证周围环境的整洁，以确保施工安全。

三、施工过程中的关键环节和注意事项1. 配电室施工1.根据施工图纸进行配电室的布置和安装，确保各设备之间的合理连接和布局。

2.安装电缆桥架，对电缆进行铺设和连接，并连接到配电板上，确保电路畅通。

3.配电室内部的电线颜色要符合国家相关标准，以便日后维修和管理。

2. 电缆沟施工1.确定电缆沟的位置和深度，进行开挖，注意保护周围设施和管线。

2.沟底要平整、垫铺砂浆，保证电缆的敷设平稳和安全。

3.电缆沟的固定和保护要达到规范要求，避免受到外界损坏。

四、施工后的验收标准1. 配电室验收1.对配电室的安装和接线进行检查，保证每个设备正常运行。

2.测量电路的电压、电流、绝缘电阻等参数，确保符合规范要求。

2. 电缆沟验收1.检查电缆沟的整体情况，确保沟底平整且无裂缝。

2.检查电缆的敷设情况，保证电缆位置正确、连接牢固。

五、总结配电室及配电室电缆沟是建筑工程中重要的组成部分，其施工需要严格按照标准要求进行，做好施工前的准备工作、关注施工中的关键环节和注意事项，以及施工后的验收工作，确保电力系统的安全运行和稳定性。

希望本文能对相关施工人员有所帮助。

浅议高压输电线路发热故障的原因分析与处理摘要: 高压输电线路担负着输送和分配电能的任务,并联络各发电厂、变电站使之并列运行,其运行状态直接决定电力系统的安全和效益。

本文主要对一起110KV高压线路发热故障的成因与处理方法进行了分析，以供同仁参考。

关键词：110KV输电线路发热故障原因分析处理方法一、前言高压输电线路常见事故多由设备过热引起，电气设备热故障分外部热故障和内部热故障。

外部热故障主要指裸露接头由于压接不良等原因，在大电流作用下，接头温度升高，接触电阻增大，恶性循环造成隐患，此类故障占外部热故障的90%以上。

本文主要对一起110KV高压线路发热故障的成因与处理方法进行了分析，以供同仁参考。

二、高压线路发热的原因分析与处理方法某地段110kV线路一直处于大负荷运行，为保证线路安全可靠运行，线路运行人员对该线路进行了特巡，在巡查中，输电人员对各耐张杆塔的跳线连接点进行红外线成像测温工作。

测试中发现#8杆A相跳线面向大号侧第二只并沟线夹有明显发热，最高点温度达72.7℃，环境温度为29.0℃，设备正常点温度为29.1℃，经计算得相对温差为99.6%，测试时线路负荷为：76MW，电流为：399A；#13杆A相跳线靠大号侧第一只并沟线夹有明显发热现象，最高点温度达：141.6℃，环境温度为32.7℃，设备正常点温度为35.7℃，经计算得相对温差为：99.2%，测试时线路负荷为：81MW，电流为：430A。

而且随着负荷增加发热点温度还会提高，必需尽快采取有效手段和方法消除缺陷。

否则，将会影响整个电网的安全运行。

（1）#8杆发热情况分析架空线路跳线一般都用两个并沟线夹过流(图1)，在一般情况下，发热的只是其中的一个线夹(设线夹2发热)。

在人们的思想中，总是认为这是由于线夹2接触不好即电阻大所引起，在处理时仅处理线夹2，但过不久线夹2又会发热。

本人认为线夹2发热在很大程度上取决于线夹1的接触电阻，如果线夹1的接触电阻小，即使线夹2的接触电阻大些(当然不是很大)，线夹2也不会发热，具体分析如下。

配电室维保方案为保障配电房的安全运行及对设备运行情况，及时了解、消除故障隐患、促进安全生产，必须对高/低压柜、变压器、接地系统等设备和装置进行每周巡查、每月进行检查、每季度进行清理及检查、每年进行年检，具体内容如下：一、高压配电柜1、每周一次巡查内容：1）高压电缆是否有过流、过热现象，是否有异味2）高压熔断器是否完好，高压隔离开关及复合开关的固定触头与可动触头是否良好接触3）进线柜、计量柜、PT柜、出线柜等的是否运行正常；三相电压是否平衡且在规定的范围内，三相电流是否正常，温湿度是否正常。

2、每个月一次对电气设备进行检查：1）检查母线接头处有无变形，有无放电变黑痕迹，紧固连接螺栓，螺栓若有生锈应予以更换，确保接头连接紧密；检查母线上绝缘子有无松动和损坏。

2）柜内的机械闭锁，电气闭锁应动作准确、可靠，开关小车推拉应灵活，无卡阻现象。

3）柜体的接地应牢固良好，装有电器的可开启的门，应以裸铜软线与接地金属构件可靠地连接。

4）柜体的正面各电器、端子排等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整、不易脱落。

5）柜内二次回路的连接件均应采用铜质制品牢固紧接，绝缘体采用自熄性阻燃材料，并应清洁干燥。

6）柜上装有继电保护装置设备或别的有接地要求的电器，其外壳应可靠接地。

3、每季度一次对电气设备进行清算：1）高压柜必需清算洁净，漆层完好，各构件间毗连应牢固，接头温度应在答应规模。

2）柜体的接地应牢固优秀，装有电器的可开启的门，应以裸铜软线与接地金属构件可靠地毗连。

3）柜体的正面各电器、端子排等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整、不易脱落。

4）柜内二次回路的连接件均应铜质制品牢固紧接，绝缘件采用自熄性阻燃材料，并应清洁干燥。

5）柜上装有继电保护装置设备或别的有接地要求的电器，其外壳应可靠接地。

6）重要开关断路器检测保护是否可靠举措是否灵敏。

7）后台远控测试是否数据正确。

4、每年一次维保内容：1）整柜清洁除尘、防潮，擦拭绝缘子、绝缘杆等的积尘和污渍。
