雷达液位计检定方法

雷达液位计校准方法雷达液位计是一种常用的液位测量仪器，它通过发射和接收雷达信号来测量液体的高度。

然而，由于环境因素和设备本身的误差，雷达液位计的测量结果可能会存在一定的偏差。

因此，定期对雷达液位计进行校准是非常必要的。

雷达液位计的校准方法有多种，下面将介绍其中的几种常用方法。

首先是静态校准方法。

静态校准是指在液体处于静止状态时进行的校准。

根据液体的实际高度和雷达液位计测量到的高度之间的误差，可以通过调整液位计的零点和量程来进行校准。

具体的步骤如下：1. 将液体排空，使液位计处于零位状态。

2. 将液体注入到预定高度，记录雷达液位计测量到的高度。

3. 将液体排空，使液位计回到零位状态。

4. 根据实际高度和测量到的高度之间的误差，调整液位计的零点和量程。

其次是动态校准方法。

动态校准是指在液体处于流动状态时进行的校准。

由于液体的流动会对雷达液位计的测量结果产生影响，因此需要通过动态校准来减小误差。

具体的步骤如下：1. 将液体注入到一定高度，使其处于流动状态。

2. 启动雷达液位计，并记录测量到的高度值。

3. 同时使用其他准确的液位测量仪器，如浮子式液位计或压力式液位计，对液体的高度进行测量，并记录测量结果。

4. 根据两种测量结果之间的误差，调整雷达液位计的参数，如增益和补偿，以提高测量的准确性。

还可以利用标准液位仪进行校准。

标准液位仪是一种精密的液位测量仪器，可以提供非常准确的液位测量结果。

根据标准液位仪所测量到的液位值，与雷达液位计测量到的液位值之间的误差，可以进行校准。

具体的步骤如下：1. 将标准液位仪安装在与雷达液位计相同的位置，并记录标准液位仪测量到的液位值。

2. 同时启动雷达液位计，并记录其测量到的液位值。

3. 根据两种测量结果之间的误差，调整雷达液位计的参数，以提高测量的准确性。

需要注意的是，在进行雷达液位计的校准时，应该选择合适的环境条件来进行校准。

尽量避免有干扰信号的环境，以确保测量的准确性。

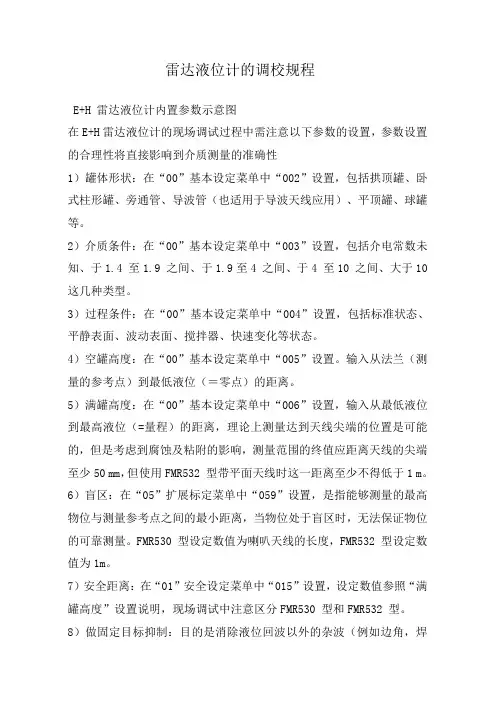

雷达液位计的调校规程E+H 雷达液位计内置参数示意图在E+H雷达液位计的现场调试过程中需注意以下参数的设置，参数设置的合理性将直接影响到介质测量的准确性1）罐体形状：在“00”基本设定菜单中“002”设置，包括拱顶罐、卧式柱形罐、旁通管、导波管（也适用于导波天线应用）、平顶罐、球罐等。

2）介质条件：在“00”基本设定菜单中“003”设置，包括介电常数未知、于1.4 至1.9 之间、于1.9至4 之间、于4 至10 之间、大于10 这几种类型。

3）过程条件：在“00”基本设定菜单中“004”设置，包括标准状态、平静表面、波动表面、搅拌器、快速变化等状态。

4）空罐高度：在“00”基本设定菜单中“005”设置。

输入从法兰（测量的参考点）到最低液位（＝零点）的距离。

5）满罐高度：在“00”基本设定菜单中“006”设置，输入从最低液位到最高液位（=量程）的距离，理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少50 mm，但使用FMR532 型带平面天线时这一距离至少不得低于1 m。

6）盲区：在“05”扩展标定菜单中“059”设置，是指能够测量的最高物位与测量参考点之间的最小距离，当物位处于盲区时，无法保证物位的可靠测量。

FMR530 型设定数值为喇叭天线的长度，FMR532 型设定数值为1m。

7）安全距离：在“01”安全设定菜单中“015”设置，设定数值参照“满罐高度”设置说明，现场调试中注意区分FMR530 型和FMR532 型。

8）做固定目标抑制：目的是消除液位回波以外的杂波（例如边角，焊缝等）对雷达测量的影响，使测量更精确，可在“05”扩展标定菜单中“051”“052”“053”使用干扰抑制功能对内部的干扰回波进行抑制，使其不被当作真实物位回波进行计算。

首先对液位“L”和距离“D”与实际人工检尺数值进行比较，若存在误差，选择菜单“051”中“手动”选项，然后在菜单“052”中输入抑制范围，抑制范围必须在实际液位前0.5 米结束，根据已知的空罐值E，则抑制范围为：E-L（实际液位）－0.5 m，最后在菜单“053”中启动干扰回波抑制，在抑制过程中，可在菜单“0E2”中记录抑制曲线（包络线），对固定目标抑制进行检查分析。

雷达液位计校准方法雷达液位计是一种常用的工业自动化仪器，用于测量储罐、槽罐等容器中的液位。

为了确保雷达液位计的准确性，需要进行校准。

本文将介绍雷达液位计的校准方法。

一、校准前的准备工作在进行雷达液位计的校准前，需要进行以下准备工作：1. 确保雷达液位计的安装位置正确，并且与被测容器之间没有遮挡物；2. 检查雷达液位计的电源和信号线连接是否正常；3. 根据被测介质的性质选择合适的天线和频率；4. 确保被测容器内的介质处于稳定状态，没有搅拌或液位变动。

二、校准过程1. 雷达液位计的校准一般分为零点校准和距离校准两个步骤。

首先进行零点校准。

零点校准是将雷达液位计安装在一个已知液位高度的容器中，使其测量值与实际液位高度一致。

可以通过手动调节零点设置或者通过软件界面进行调整。

2. 零点校准完成后，进行距离校准。

距离校准是将雷达液位计安装在一个已知液位高度的容器中，通过调整雷达液位计的量程来使其测量范围与实际液位范围一致。

根据液位变化的具体情况，可以通过手动调节量程上限和下限或者通过软件界面进行调整。

3. 在进行校准过程中，可以通过比对雷达液位计的测量值与其他测量仪器（如机械浮子液位计）的测量值，来验证雷达液位计的准确性。

如果存在偏差，可以通过调整校准参数来修正。

4. 校准完成后，需要对校准结果进行记录，包括校准时间、校准人员、校准参数等信息。

同时，建议定期进行校准检验，以确保雷达液位计的准确性和稳定性。

三、注意事项在进行雷达液位计的校准过程中，需要注意以下事项：1. 校准时要确保被测容器内的介质处于静止状态，并且没有气泡、沉淀物等影响测量的因素；2. 校准时要选择合适的工作频率和天线，并确保天线与被测容器之间的距离适当；3. 校准时要避免雷达液位计与其他设备的干扰，如电磁干扰、振动等；4. 校准时要注意安全，避免因操作不当导致事故发生。

雷达液位计的校准是确保其测量准确性的重要环节。

通过正确的校准方法和注意事项，可以提高雷达液位计的测量精度，保证工业生产的安全和稳定。

雷达液位计标定步骤哎呀，写这个雷达液位计标定步骤的作文，听起来就像是在写一个技术手册，但既然要写得轻松幽默，那就得来点不一样的。

首先，咱们得明白，雷达液位计这玩意儿，就是用来测量液体高度的。

想象一下，你站在一个大水缸旁边，想知道里面的水有多深，但是又不想把手弄湿，这时候，雷达液位计就派上用场了。

好了，咱们开始标定吧。

1. 准备阶段：首先得把雷达液位计安装好，这玩意儿就像是你手机的摄像头，得对准目标才行。

所以，你得把它对准那个大水缸。

2. 开机：然后，你得把雷达液位计开机。

这就像是你打开手机，准备拍照一样。

3. 设置参数：接下来，你得设置一些参数，比如测量范围、分辨率什么的。

这就像是你调整手机摄像头的焦距，让照片更清晰。

4. 零点标定：这一步很关键，你得让雷达液位计知道，当水缸是空的，也就是水位为零的时候，它应该显示什么。

这就像是你告诉手机，你现在站在水缸旁边，所以照片的底部就是水缸的底部。

5. 满量程标定：然后，你得把水缸装满水，让雷达液位计知道，当水缸满了，它应该显示什么。

这就像是你告诉手机，水缸满了，所以照片的顶部就是水缸的顶部。

6. 中间点标定：为了确保测量的准确性，你还得在水缸的中间位置做个标定。

这就像是你告诉手机，水缸的中间位置是什么样。

7. 校验：最后，你得检查一下，看看雷达液位计显示的水位是不是准确。

这就像是你检查手机拍的照片，看看水缸的水位是不是和你看到的一样。

好了，标定完成了。

现在，你的雷达液位计就像是有了一双慧眼，能够准确地告诉你水缸里的水位。

这个过程中，你得耐心，就像对待一个新朋友一样，慢慢地，一步步地，让它熟悉你的水缸。

记住，标定雷达液位计，就像是在教一个机器人如何看世界，你得耐心，它才能准确。

所以，下次当你看到雷达液位计在水缸旁边静静地站着，不要觉得它只是个冷冰冰的机器，它可是你了解水缸水位的得力助手呢。
