导波雷达液位计故障案例分析与处理故障一：导波雷达液位计测量数据无变化，拉直线。

分析处理：1）检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。

2）将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。

3）紧固并回装上电，曲线恢复正常。

结论：钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。

故障二：导波雷达液位计测量数据波动大，频繁跳变。

分析处理：1）检查导波雷达液位计的参数设置，并查看回波曲线，未发现异常。

2）将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，均未发现异常。

3）将表芯拆下，检查底部与导波头连接处是否有异物，并用清洗剂清洗数次后，回装继续观察曲线变化，问题仍未解决。

4）判断表芯与导波头连接插头松动，将装置拆除并发回厂家检测，确定情况属实，并调整插头偏移角度，重新上电观察，曲线恢复正常。

结论：表芯与导波头的连接方式为同轴插针式，在拆装表芯时，对位不准确，容易造成插针偏移，影响液位测量的精准度。

故障三：导波雷达液位计测量数据波形异常。

分析处理：1）检查导波雷达液位计的参数设置，并查看回波曲线，未发现异常。

2）将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，均未发现异常。

3）将表芯拆下，检查底部与导波头连接处是否有异物，并用清洗剂清洗数次后回装继续观察曲线变化，问题仍未解决。

4）更换新表芯，重新设置参数，上电后观察曲线变化情况，问题仍未有效解决。

5）将导波雷达液位计与其它导波雷达液位计互换，并合理设置参数，调整后问题仍未解决。

结论：导波雷达液位计与其它导波雷达液位计互换后，波形有所好转，但是出现平顶现象，初步判定该问题与装置无关，可能是导波筒的影响。

雷达液位计故障处理分析摘要：雷达液位计在石油化工测量领域得到发挥着重要的作用。

为了使雷达液位计在化工领域发挥出更大的作用，必须重视雷达液位计的故障问题，要深入现场，了解故障的成因，并提出具体的故障解决措施，才能保证雷达液位计高效、稳定的运行。

关键词：雷达液位计；故障处理；原理1 雷达液位计的工作原理及构成1.1 雷达液位计的工作原理雷达液位计的基本测量原理是由发射、反射、接收组成的，雷达传感器的天线以波束的形式发射雷达信号，采用微波脉冲的测量方法，不同的距离对应不同的物位，反射回来的回波信号仍由天线接收，雷达的信号适宜中连续的、非接触的脉冲信号，能够在金属的容器内正常运行。

通常来说，微波脉冲的发射时间间隔1s，频率为2.5MHz，反射回来的信号会反映在回波图上，回波图能够在极短的一瞬间（十亿分之一秒），将回波信号进行放大、定位，然后精确细致的分析处理这些信号。

雷达液位计发射的微波脉冲的能量很低，不会威胁到人体的健康，要求能够在各种金属与非金属容器内传播，不仅可以测量立罐内的液体的液位，还能针对颗粒、浆料的液位进行连续测量，是一种适用性很强的液位计。

一般来说，雷达液位计是由发射器与天线组成，不同的型号，所采用的接收器与天线都存在着一定的差异。

因此，相关单位在使用雷达液位计时，不能够忽视这个问题，注意不同的雷达液位计的过程条件，从而使雷达液位计能够发挥出理想的应用效果。

1.2 天线系统天线是雷达传感器的眼睛，决定了雷达液位计的实际应用效果。

因此，要根据实际的测量对象，选择不同的天线系统。

一般来说，天线的类型由天线的外形和微波的灵敏度决定。

根据外形可以将天线系统分为法兰下置型天线、喇叭口型天线以及棒式天线。

其中，聚焦特性最好的是喇叭口型天线，不仅适用性强，还非常牢固耐用，具有稳定的化学特性和物理特性，由于采用不锈钢材料制作。

因此，可以测量1000℃以上的介质。

而棒式天线是三者之间化学稳定性最好的一种传感器的天线，适用于腐蚀性介质的测量。

E+H雷达液位计的参数说明E+H雷达液位计即使在多变的测量产品或过程条件下，依然保持可靠测量；HistoROM 集成数据存储单元，带来快速便捷的调试、维修和诊断；多回波追踪创新技术，为测量结果带来高度可靠性；硬件与软件根据IEC61508标准开发，达到SIL3级别；无缝集成到控制或设备管理系统；直观的引导式菜单（现场或通过调试系统），中文菜单显示，减少培训、维修与操作成本；通过世界权威的SIL和WHG实验认证，节约您的时间与经济成本。

可选择杆式或缆式测量，其基本参数如下：过程连接：3/4螺纹或变径法兰温度：-20到+80°C(-4到+176°F)压力：-1到+6bar(-14.5到+87psi)zui大测量范围：杆式4m(13ft),缆式12m(39ft)精度误差：±2mm(0.08)国际防爆保护认证，WHG溢出保护，SIL，5-点线性协议经常会用到E+H雷达液位计的地方有：水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。

各类导电、非导电介质、腐蚀性介质。

如煤仓、灰仓、油罐、酸罐等。

E+H其它类型的雷达液位计：FMR230:喇叭天线,频率为6GHz,特别适用于缓冲罐和过程罐的测量FMR231:杆式天线,频率为6GHz,适用于需要强的化学品适应性的场合FMR240:具备小的喇叭天线（1??)，频率为26GHz,精度为±3mm，特别适用小型容器。

导波管可用于水平或竖直的罐中FMR244:喇叭天线,频率为26GHz,精度为±3mm，抗腐蚀性强FMR245:频率为26GHz,精度为±3mm，抗腐蚀性强易于清理E+H雷达液位计是依据时域反射原理为基础的液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播；当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

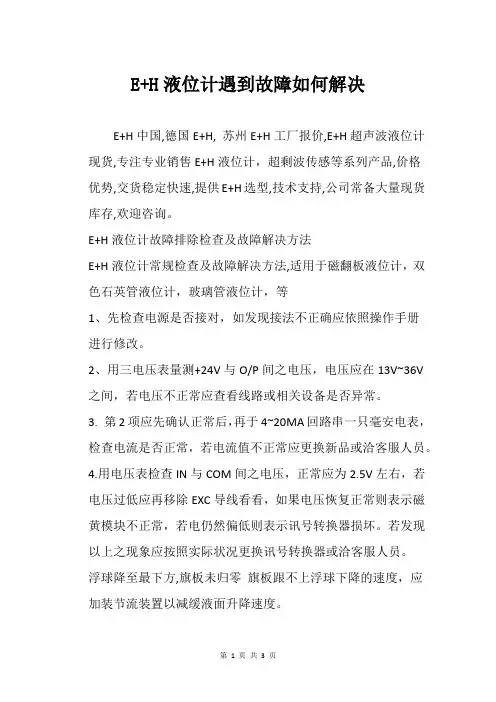

E+H液位计遇到故障如何解决E+H中国,德国E+H, 苏州E+H工厂报价,E+H超声波液位计现货,专注专业销售E+H液位计，超剩波传感等系列产品,价格优势,交货稳定快速,提供E+H选型,技术支持,公司常备大量现货库存,欢迎咨询。

E+H液位计故障排除检查及故障解决方法E+H液位计常规检查及故障解决方法,适用于磁翻板液位计，双色石英管液位计，玻璃管液位计，等1、先检查电源是否接对，如发现接法不正确应依照操作手册进行修改。

2、用三电压表量测+24V与O/P间之电压，电压应在13V~36V之间，若电压不正常应查看线路或相关设备是否异常。

3. 第2项应先确认正常后，再于4~20MA回路串一只毫安电表，检查电流是否正常，若电流值不正常应更换新品或洽客服人员。

4.用电压表检查IN与COM间之电压，正常应为2.5V左右，若电压过低应再移除EXC导线看看，如果电压恢复正常则表示磁黄模块不正常，若电仍然偏低则表示讯号转换器损坏。

若发现以上之现象应按照实际状况更换讯号转换器或洽客服人员。

浮球降至最下方,旗板未归零旗板跟不上浮球下降的速度，应加装节流装置以减缓液面升降速度。

旗板色片不会翻转，或色片混乱应确认本体管周遭及内部没有磁性体存在，并于清除之后用磁铁扫过一次，使颜色归于一致。

色片360度翻转浮球磁场过强，洽客服人员更换浮球。

近接开关不动作用电表检查开关动作是否正常，磁铁靠近时接点应导通且电阻应低于300MΩ以下，磁铁移除后开关应开路且电阻应达10MΩ以上，若未达以上之要求应更换新的近接开关。

浮球连续式液位指示计讯号转换器之2条线不之如何接到指示计请依照操作手册将讯号转换器里有24V端接到指示计之+24V端，讯号转换器之O/P端接到指示计之AI端，若通电后仍无法正常运作应洽客服人员。

E+H液位计的使用注意事项随着工业的不断发展，液位传感器被愈来愈多的行业所应用，在使用变送器的时候，我们需要注意一些问题，这样不仅仅使我们的测量更加准确，同时也能使我们的液位传感器使用的寿命更长。

e+h导波雷达液位计说明书摘要：1.e+h 导波雷达液位计概述2.e+h 导波雷达液位计的工作原理3.e+h 导波雷达液位计的特点4.e+h 导波雷达液位计的应用领域5.e+h 导波雷达液位计的安装与维护正文：一、e+h 导波雷达液位计概述e+h 导波雷达液位计是一种采用导波雷达技术来测量液体或固体物位的仪表。

它通过发射能量波（一般为脉冲信号），并接收反射的能量波来测量物位高度。

e+h 导波雷达液位计具有高精度、高可靠性、易于安装和维护等特点，广泛应用于各种工业领域。

二、e+h 导波雷达液位计的工作原理e+h 导波雷达液位计的工作原理如下：1.发射装置发射能量波，能量波在波导管中传输。

2.能量波遇到障碍物（如液体表面）后反射，反射的能量波由波导管传输至接收装置。

3.接收装置接收反射信号，并根据测量能量波运动过程的时间差来确定物位变化情况。

三、e+h 导波雷达液位计的特点1.高精度：e+h 导波雷达液位计具有较高的测量精度，能够满足各种工业场合的要求。

2.高可靠性：采用先进的导波雷达技术，具有出色的抗干扰能力和较长的使用寿命。

3.较强的适应性：适用于各种液体、固体物位的测量，可广泛应用于不同场合。

4.易于安装和维护：e+h 导波雷达液位计结构简单，安装方便，且维护成本较低。

四、e+h 导波雷达液位计的应用领域e+h 导波雷达液位计广泛应用于以下领域：1.工业生产过程：如高贮仓、高煤仓或堆场等测量场合。

2.石油、化工、冶金等行业：用于测量各种液体、固体物位。

3.环保领域：如水位监测、污水处理等。

五、e+h 导波雷达液位计的安装与维护1.安装：选择合适的安装位置，保证能量波能顺利传输到接收装置，并避免安装在有较强干扰的环境中。

2.维护：定期检查导波雷达液位计的运行状况，发现问题及时处理。

雷达液位计故障分析及应对处理办法摘要雷达液位计以其独特的优势及其特性在石油化工行业得到了广泛的应用。

本文简述了雷达液位计的工作原理，并对其在使用过程中产生故障的原因进行了分析，并结合工作实际提出雷达液位计故障时应对方法。

关键词：雷达液位计；油罐；误差；冒罐1 雷达液位计的结构组成及工作原理1.1结构组成雷达液位计是由发射头（TH）与天线组成。

发射头一般是通用的，同系列雷达液位计之间可以互换。

天线有多种形式，从而形成多种型号的雷达液位计。

发射头由表体和电子单元（THE)组成。

电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。

1.2工作原理目前，我公司雷达液位计均是调频连续波测量原理,如下图：雷达液位计向液体表面发射微波，而约为10GHz带宽的微波信号连续地改变频率。

在雷达信号被液面反射后，回波被天线接收。

由于信号频率不断变化，与此时发射的信号相比，回波的频率稍微有所不同。

频率的差异与到达液面的距离成比例，因此可得到空高。

罐高减去空高，即为油罐液位值。

2 雷达液位计误差及故障分析雷达液位计在使用过程中经常会出现失真的情况，主要表现在雷达液位计所显示的液位与人工检尺实测液位不符，存在较小或较大的差值。

我们需要对此差值产生的原因进行认真分析，进而判断雷达液位计是否出现故障。

雷达液位计虽然是高度精密的仪器，但也存在一定的系统误差，分析其原因，主要表现以下三个方面：2.1 校正过程传递了人工检尺的系统误差采用雷达液位计，必须采用人工测量的参照高度。

尽管雷达液位计本身测得的空高的精确度很高，人工测量的参照高度通过几次修正后可以有效避免随机误差，但人工检尺中必定也会存在系统误差，进而对雷达液位计的系统误差产生影响，使计算出的液位高度与实际精确度产生偏差。

2.2 参照高度随机变化引起液位误差油罐内液体静压力、温度的改变及罐底板的升降都会引起参照高度的随机变化，导致无法预料的液位测量误差，这种误差是测空法所特有的，也是人工检尺和基于测空法原理的雷达液位计所无法克服的。
