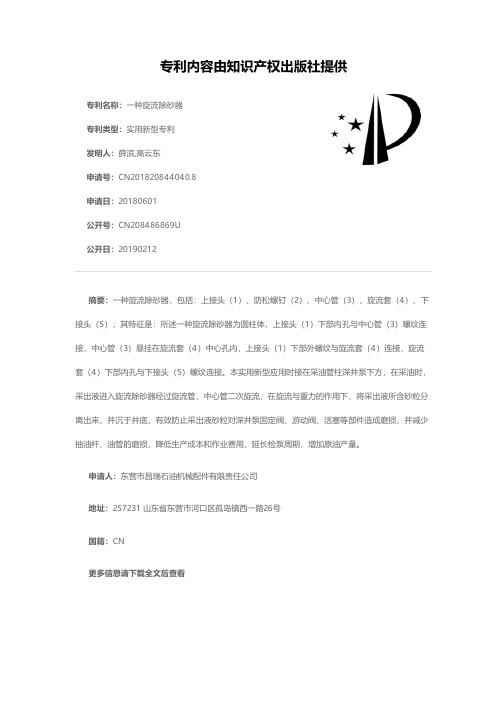

【CN209583696U】一种旋流除砂器【专利】

专利名称：一种旋流除砂器
专利类型：实用新型专利
发明人：薛滨,高云东
申请号：CN201820844040.8申请日：20180601
公开号：CN208486869U
公开日：
20190212
专利内容由知识产权出版社提供
摘要：一种旋流除砂器，包括：上接头（1）、防松螺钉（2）、中心管（3）、旋流套（4）、下接头（5）；其特征是：所述一种旋流除砂器为圆柱体，上接头（1）下部内孔与中心管（3）螺纹连接，中心管（3）悬挂在旋流套（4）中心孔内，上接头（1）下部外螺纹与旋流套（4）连接，旋流套（4）下部内孔与下接头（5）螺纹连接。

本实用新型应用时接在采油管柱深井泵下方，在采油时，采出液进入旋流除砂器经过旋流管、中心管二次旋流，在旋流与重力的作用下，将采出液所含砂粒分离出来，并沉于井底，有效防止采出液砂粒对深井泵固定阀、游动阀、活塞等部件造成磨损，并减少抽油杆、油管的磨损，降低生产成本和作业费用，延长检泵周期，增加原油产量。

申请人：东营市昌瑞石油机械配件有限责任公司
地址：257231 山东省东营市河口区孤岛镇西一路26号
国籍：CN
更多信息请下载全文后查看。

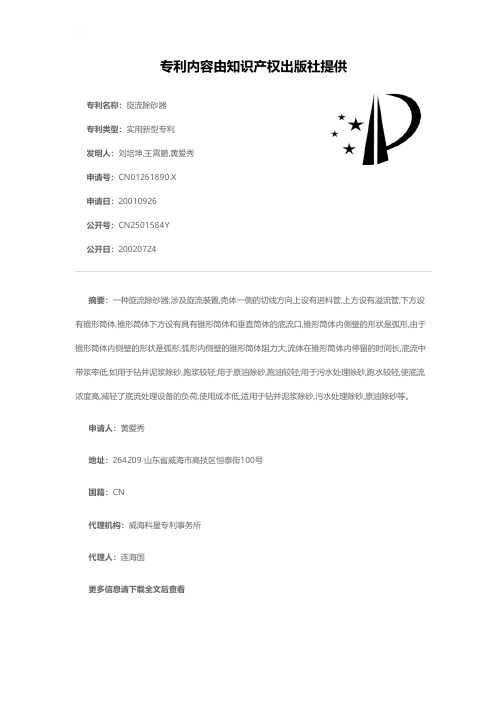

专利名称：旋流除砂器
专利类型：实用新型专利
发明人：刘培坤,王霄鹏,黄爱秀申请号：CN01261890.X
申请日：20010926
公开号：CN2501584Y
公开日：
20020724
专利内容由知识产权出版社提供
摘要：一种旋流除砂器,涉及旋流装置,壳体一侧的切线方向上设有进料管,上方设有溢流管,下方设有锥形筒体,锥形筒体下方设有具有锥形筒体和垂直筒体的底流口,锥形筒体内侧壁的形状是弧形,由于锥形筒体内侧壁的形状是弧形,弧形内侧壁的锥形筒体阻力大,流体在锥形筒体内停留的时间长,底流中带浆率低,如用于钻井泥浆除砂,跑浆较轻;用于原油除砂,跑油较轻;用于污水处理除砂,跑水较轻,使底流浓度高,减轻了底流处理设备的负荷,使用成本低,适用于钻井泥浆除砂,污水处理除砂,原油除砂等。

申请人：黄爱秀
地址：264209 山东省威海市高技区恒泰街100号
国籍：CN
代理机构：威海科星专利事务所
代理人：连海国
更多信息请下载全文后查看。

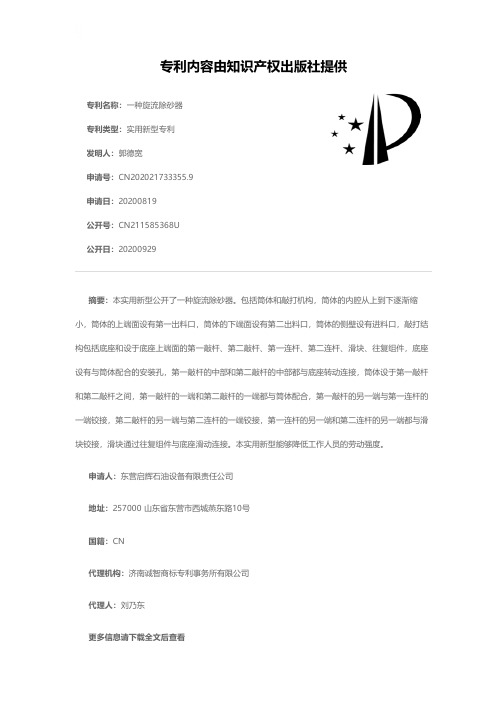

专利名称：一种旋流除砂器专利类型：实用新型专利
发明人：郭德宽
申请号：CN202021733355.9申请日：20200819
公开号：CN211585368U
公开日：
20200929
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种旋流除砂器。

包括筒体和敲打机构，筒体的内腔从上到下逐渐缩小，筒体的上端面设有第一出料口，筒体的下端面设有第二出料口，筒体的侧壁设有进料口，敲打结构包括底座和设于底座上端面的第一敲杆、第二敲杆、第一连杆、第二连杆、滑块、往复组件，底座设有与筒体配合的安装孔，第一敲杆的中部和第二敲杆的中部都与底座转动连接，筒体设于第一敲杆和第二敲杆之间，第一敲杆的一端和第二敲杆的一端都与筒体配合，第一敲杆的另一端与第一连杆的一端铰接，第二敲杆的另一端与第二连杆的一端铰接，第一连杆的另一端和第二连杆的另一端都与滑块铰接，滑块通过往复组件与底座滑动连接。

本实用新型能够降低工作人员的劳动强度。

申请人：东营启辉石油设备有限责任公司
地址：257000 山东省东营市西城燕东路10号
国籍：CN
代理机构：济南诚智商标专利事务所有限公司
代理人：刘乃东
更多信息请下载全文后查看。

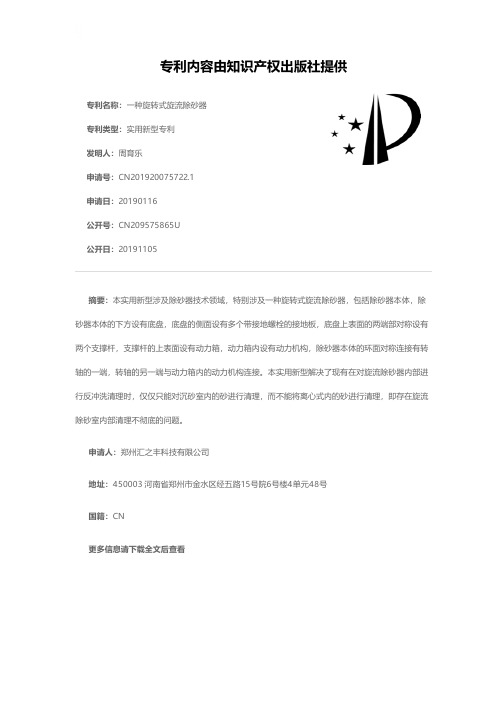

专利名称：一种旋转式旋流除砂器专利类型：实用新型专利
发明人：周育乐
申请号：CN201920075722.1
申请日：20190116
公开号：CN209575865U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型涉及除砂器技术领域，特别涉及一种旋转式旋流除砂器，包括除砂器本体，除砂器本体的下方设有底盘，底盘的侧面设有多个带接地螺栓的接地板，底盘上表面的两端部对称设有两个支撑杆，支撑杆的上表面设有动力箱，动力箱内设有动力机构，除砂器本体的环面对称连接有转轴的一端，转轴的另一端与动力箱内的动力机构连接。

本实用新型解决了现有在对旋流除砂器内部进行反冲洗清理时，仅仅只能对沉砂室内的砂进行清理，而不能将离心式内的砂进行清理，即存在旋流除砂室内部清理不彻底的问题。

申请人：郑州汇之丰科技有限公司
地址：450003 河南省郑州市金水区经五路15号院6号楼4单元48号
国籍：CN
更多信息请下载全文后查看。

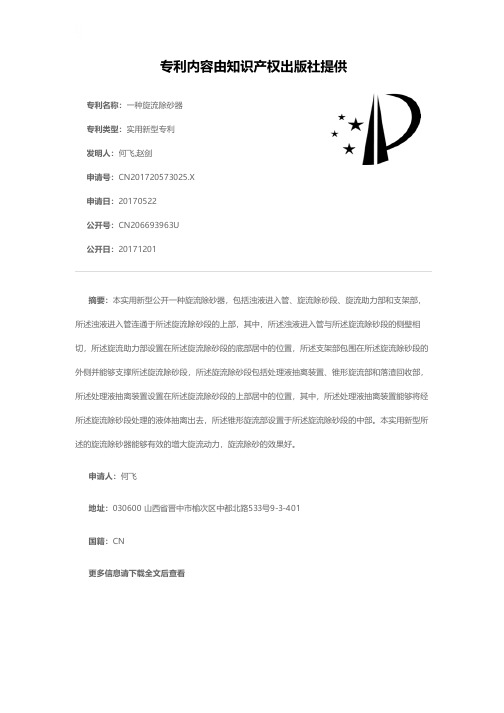

专利名称：一种旋流除砂器专利类型：实用新型专利
发明人：何飞,赵剑
申请号：CN201720573025.X 申请日：20170522
公开号：CN206693963U
公开日：
20171201
专利内容由知识产权出版社提供
摘要：本实用新型公开一种旋流除砂器，包括浊液进入管、旋流除砂段、旋流助力部和支架部，所述浊液进入管连通于所述旋流除砂段的上部，其中，所述浊液进入管与所述旋流除砂段的侧壁相切，所述旋流助力部设置在所述旋流除砂段的底部居中的位置，所述支架部包围在所述旋流除砂段的外侧并能够支撑所述旋流除砂段，所述旋流除砂段包括处理液抽离装置、锥形旋流部和落渣回收部，所述处理液抽离装置设置在所述旋流除砂段的上部居中的位置，其中，所述处理液抽离装置能够将经所述旋流除砂段处理的液体抽离出去，所述锥形旋流部设置于所述旋流除砂段的中部。

本实用新型所述的旋流除砂器能够有效的增大旋流动力，旋流除砂的效果好。

申请人：何飞
地址：030600 山西省晋中市榆次区中都北路533号9-3-401
国籍：CN
更多信息请下载全文后查看。

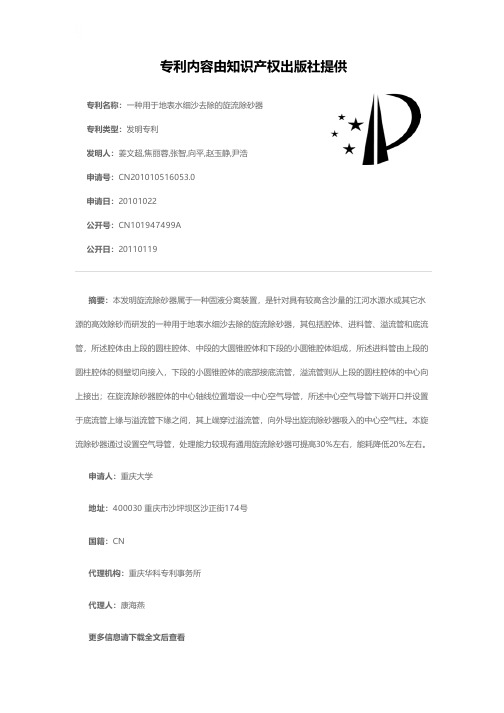

专利名称：一种用于地表水细沙去除的旋流除砂器专利类型：发明专利
发明人：姜文超,焦丽蓉,张智,向平,赵玉静,尹浩
申请号：CN201010516053.0
申请日：20101022
公开号：CN101947499A
公开日：
20110119
专利内容由知识产权出版社提供
摘要：本发明旋流除砂器属于一种固液分离装置，是针对具有较高含沙量的江河水源水或其它水源的高效除砂而研发的一种用于地表水细沙去除的旋流除砂器，其包括腔体、进料管、溢流管和底流管，所述腔体由上段的圆柱腔体、中段的大圆锥腔体和下段的小圆锥腔体组成，所述进料管由上段的圆柱腔体的侧壁切向接入，下段的小圆锥腔体的底部接底流管，溢流管则从上段的圆柱腔体的中心向上接出；在旋流除砂器腔体的中心轴线位置增设一中心空气导管，所述中心空气导管下端开口并设置于底流管上缘与溢流管下缘之间，其上端穿过溢流管，向外导出旋流除砂器吸入的中心空气柱。

本旋流除砂器通过设置空气导管，处理能力较现有通用旋流除砂器可提高30%左右，能耗降低20%左右。

申请人：重庆大学
地址：400030 重庆市沙坪坝区沙正街174号
国籍：CN
代理机构：重庆华科专利事务所
代理人：康海燕
更多信息请下载全文后查看。

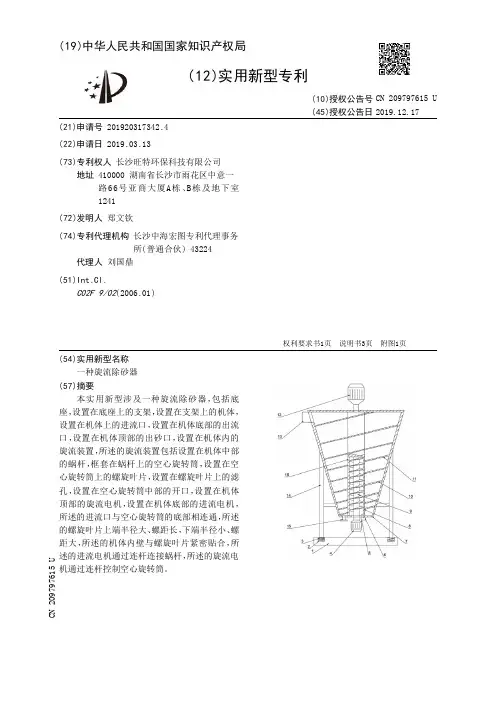

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920317342.4(22)申请日 2019.03.13(73)专利权人 长沙旺特环保科技有限公司地址 410000 湖南省长沙市雨花区中意一路66号亚商大厦A栋、B栋及地下室1241(72)发明人 郑文钦　(74)专利代理机构 长沙中海宏图专利代理事务所(普通合伙) 43224代理人 刘国鼎(51)Int.Cl.C02F 9/02(2006.01)(54)实用新型名称一种旋流除砂器(57)摘要本实用新型涉及一种旋流除砂器，包括底座，设置在底座上的支架，设置在支架上的机体，设置在机体上的进流口，设置在机体底部的出流口，设置在机体顶部的出砂口，设置在机体内的旋流装置，所述的旋流装置包括设置在机体中部的蜗杆，框套在蜗杆上的空心旋转筒，设置在空心旋转筒上的螺旋叶片，设置在螺旋叶片上的滤孔，设置在空心旋转筒中部的开口，设置在机体顶部的旋流电机，设置在机体底部的进流电机，所述的进流口与空心旋转筒的底部相连通，所述的螺旋叶片上端半径大、螺距长，下端半径小、螺距大，所述的机体内壁与螺旋叶片紧密贴合，所述的进流电机通过连杆连接蜗杆，所述的旋流电机通过连杆控制空心旋转筒。

权利要求书1页 说明书3页 附图1页CN 209797615 U 2019.12.17C N 209797615U权　利　要　求　书1/1页CN 209797615 U1.一种旋流除砂器，包括底座（1），设置在底座（1）上的支架（14），设置在支架（14）上的机体（7），设置在机体（7）上的进流口（5），设置在机体（7）底部的出流口（15），设置在机体（7）顶部的出砂口（13），设置在机体（7）内的旋流装置，其特征在于：所述的旋流装置包括设置在机体（7）中部的蜗杆（9），框套在蜗杆（9）上的空心旋转筒（8），设置在空心旋转筒（8）上的螺旋叶片（10），设置在螺旋叶片（10）上的滤孔（11），设置在空心旋转筒（8）中部的开口（16），设置在机体（7）顶部的旋流电机（12），设置在机体（7）底部的进流电机（4），所述的进流口（5）与空心旋转筒（8）的底部相连通，所述的螺旋叶片（10）上端半径大、螺距长，下端半径小、螺距大，所述的机体（7）内壁与螺旋叶片（10）紧密贴合，所述的进流电机（4）通过连杆连接蜗杆（9），所述的旋流电机（12）通过连杆控制空心旋转筒（8）。
