锥形旋流除砂器

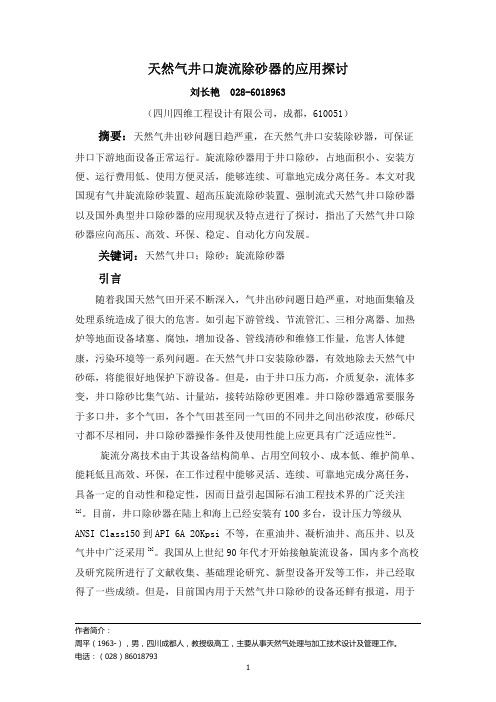

天然气井口旋流除砂器的应用探讨刘长艳028-*******（四川四维工程设计有限公司，成都，610051）摘要：天然气井出砂问题日趋严重，在天然气井口安装除砂器，可保证井口下游地面设备正常运行。

旋流除砂器用于井口除砂，占地面积小、安装方便、运行费用低、使用方便灵活，能够连续、可靠地完成分离任务。

本文对我国现有气井旋流除砂装置、超高压旋流除砂装置、强制流式天然气井口除砂器以及国外典型井口除砂器的应用现状及特点进行了探讨，指出了天然气井口除砂器应向高压、高效、环保、稳定、自动化方向发展。

关键词：天然气井口；除砂；旋流除砂器引言随着我国天然气田开采不断深入，气井出砂问题日趋严重，对地面集输及处理系统造成了很大的危害。

如引起下游管线、节流管汇、三相分离器、加热炉等地面设备堵塞、腐蚀，增加设备、管线清砂和维修工作量，危害人体健康，污染环境等一系列问题。

在天然气井口安装除砂器，有效地除去天然气中砂砾，将能很好地保护下游设备。

但是，由于井口压力高，介质复杂，流体多变，井口除砂比集气站、计量站，接转站除砂更困难。

井口除砂器通常要服务于多口井，多个气田，各个气田甚至同一气田的不同井之间出砂浓度，砂砾尺寸都不尽相同，井口除砂器操作条件及使用性能上应更具有广泛适应性[1]。

旋流分离技术由于其设备结构简单、占用空间较小、成本低、维护简单、能耗低且高效、环保，在工作过程中能够灵活、连续、可靠地完成分离任务，具备一定的自动性和稳定性，因而日益引起国际石油工程技术界的广泛关注[2]。

目前，井口除砂器在陆上和海上已经安装有100多台，设计压力等级从ANSI Class150到API6A20Kpsi不等，在重油井、凝析油井、高压井、以及气井中广泛采用[3]。

我国从上世纪90年代才开始接触旋流设备，国内多个高校及研究院所进行了文献收集、基础理论研究、新型设备开发等工作，并己经取得了一些成绩。

但是，目前国内用于天然气井口除砂的设备还鲜有报道，用于作者简介：井口的除砂设备种类较多，但差异较大，所以有必要对国内外天然气井口除砂器应现状进行总结分析，找出我国现有天然气除砂器的优缺点，为下一步天然气除砂器的设计研究提供方向。

锥形除渣器原理
锥形除渣器是一种常见的除渣设备，其主要作用是将液体中的杂质和固体颗粒分离出来，使液体更加纯净。

锥形除渣器的原理可以简单地描述为：利用离心力将液体中的杂质和固体颗粒分离出来。

具体来说，锥形除渣器由一个圆锥形的筒体和一个旋转部件组成。

液体从进口进入筒体，经过旋转部件的高速旋转，在离心力的作用下，固体颗粒被甩到筒壁上形成沉淀层，而清洁的液体则从底部排出。

在锥形除渣器中，离心力是实现分离的关键因素。

离心力是指物体在旋转运动中所受到的向外推力。

在锥形除渣器中，旋转部件高速旋转时会产生强大的离心力，使固体颗粒沿着筒壁向下沉积，并最终被收集起来。

此外，在使用锥形除渣器时还需要注意以下几点：
1. 选择适当的旋转速度和角度：不同类型和规格的锥形除渣器需要不同的旋转速度和角度，以确保分离效果最佳。

2. 控制进出口流量：进出口流量的过大或过小都会影响分离效果，因此需要根据实际情况进行调整。

3. 定期清洗和维护：锥形除渣器在使用一段时间后会积累大量的固体颗粒，因此需要定期清洗和维护，以确保设备正常运行。

总之，锥形除渣器是一种简单有效的液体分离设备，其原理基于离心力的作用。

在实际应用中需要注意选择适当的旋转速度和角度、控制进出口流量以及定期清洗和维护等问题。

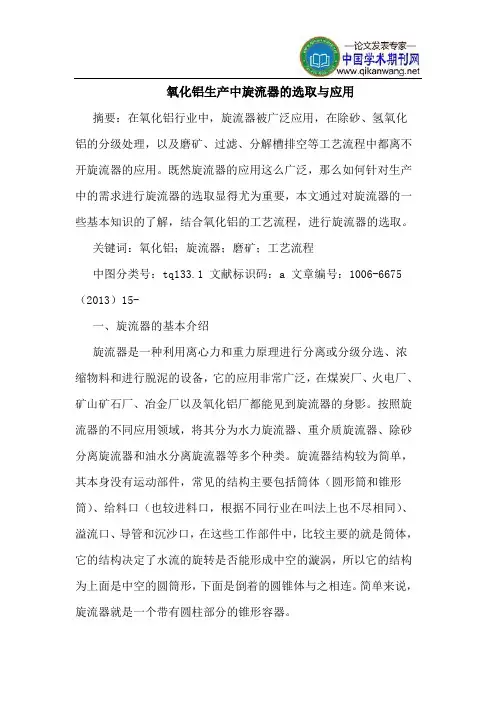

氧化铝生产中旋流器的选取与应用摘要：在氧化铝行业中，旋流器被广泛应用，在除砂、氢氧化铝的分级处理，以及磨矿、过滤、分解槽排空等工艺流程中都离不开旋流器的应用。

既然旋流器的应用这么广泛，那么如何针对生产中的需求进行旋流器的选取显得尤为重要，本文通过对旋流器的一些基本知识的了解，结合氧化铝的工艺流程，进行旋流器的选取。

关键词：氧化铝；旋流器；磨矿；工艺流程中图分类号：tq133.1 文献标识码：a 文章编号：1006-6675（2013）15-一、旋流器的基本介绍旋流器是一种利用离心力和重力原理进行分离或分级分选、浓缩物料和进行脱泥的设备，它的应用非常广泛，在煤炭厂、火电厂、矿山矿石厂、冶金厂以及氧化铝厂都能见到旋流器的身影。

按照旋流器的不同应用领域，将其分为水力旋流器、重介质旋流器、除砂分离旋流器和油水分离旋流器等多个种类。

旋流器结构较为简单，其本身没有运动部件，常见的结构主要包括筒体（圆形筒和锥形筒）、给料口（也较进料口，根据不同行业在叫法上也不尽相同）、溢流口、导管和沉沙口，在这些工作部件中，比较主要的就是筒体，它的结构决定了水流的旋转是否能形成中空的漩涡，所以它的结构为上面是中空的圆筒形，下面是倒着的圆锥体与之相连。

简单来说，旋流器就是一个带有圆柱部分的锥形容器。

二、旋流器的工作原理旋流器的工作原理是离心力来进行沉降和分离。

由于旋流器结构的特点是内部为中空的圆柱体，在工作中，需要进行分离处理的物料或者混合液体在泵体的作用下从给料口进入中空的圆柱体以后就会形成在筒体的内壁上随着轴心做旋转剪切湍流运动。

在这过程中比较重要的就是，给料口给料的时候是沿着圆柱体的外壁的切向方向，这样才能得到更大的离心作用。

旋流器在启动以后，进入到内部的混合物在离心力和重力的共同作用下，就会出现分离现象。

混合物中的颗粒由于质量、密度以及大小的不同，在旋转过程中，受到的离心力、向心浮力和流体曳力的大小就会有所差异，这样导致颗粒的运动方向就会不同，就会出现颗粒大而又重的会在离心力及重力的作用下，流到旋流器的底部，从沉沙口排出，质量轻的就会受向心浮力和离心力的作用，从上方的溢流口流出，这样就轻易地将轻重不同的颗粒分离开来。

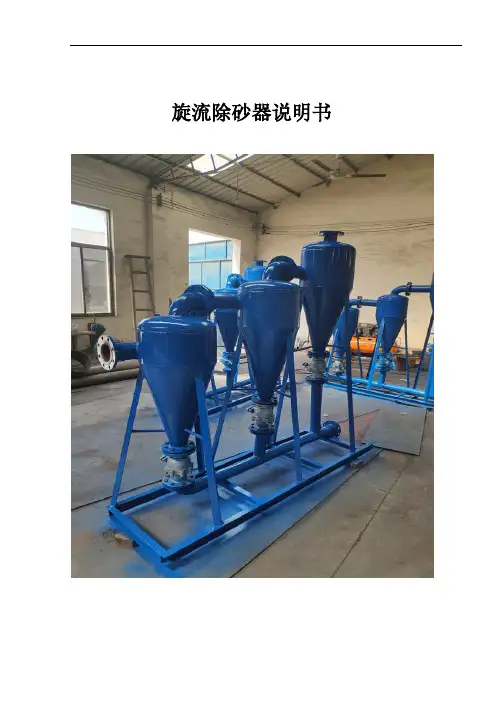

旋流除砂器说明书一：概述新乡市嘉航过滤设备有限公司是致力于流体过滤设备研究、生产、销售的企业，位于著名的百泉风景区，厂区占地10000m2，厂房建筑面积6000m2，现有员工120人，其中大专学历占70%以上，拥有一批高素质的高，中级工程师团队和管理团队，公司工作流程全部实现了IT化。

我公司推行全面质量管理，并获得ISO9001质量体系认证，有完善的服务体系，为各界用户提供优质的售前、售中、售后服务。

产品出口到土耳其、印度尼西亚、伊郎、韩国等国家，赢得了国内外用户的普遍赞誉。

旋流除砂器是我公司根据国外技术，自行设计制作的系列产品，通过各类试验，其产品性能与通用结构的水力旋流器相比，在同等旋流器直径、进料流量与压力降的情况下，处理液料的分离粒度可降低1.2倍左右。

本产品结构简单、易于安装和操作、体积小、处理能力大、占地面积小、设备维护及更换方便，可广泛用于液体澄清、料浆浓缩、固体颗粒分级、液体除气以及非互溶液体的分离等。

采用一台旋流除砂器时，每台流量为2---200m3/h，分离粒度为最小可达5μm。

二、旋流除砂器工作原理原液以一定的流速按切线方向进入旋流除砂器外筒，首先在外筒内壁以一定角速度旋转向下流动，原液中颗粒受离心沉降作用，较大的颗粒沿外筒内壁旋转沉降，使原液初步净化；初净化的原液再次按切线方向进入内筒，以更高的角速度沿中间筒旋转、沉降，初净化原液中较细的颗粒得到更大的离心力作用，较细的颗粒沿中间筒内壁旋转沉降，外筒与中间筒壁颗粒汇总旋转下降，通过下部底流口将污稠液排出。

澄清的净液经导向罩形成向上的内旋流，从内筒的溢流管排出。

旋流除砂器开始工作时，原液由于急速进入的容器内，容器底部的空气便通过平衡管进入容器的上部，通过排气阀将容器内的空气排出，以使设备稳定工作。

三、高精度旋流除砂器操作说明主管网通液后，首先打开容器的排气阀，原液进入容器内，当容器内的空气由排气阀排尽后，关闭排气阀，原液中的颗粒杂质经二次分离后，净水经溢流管上部弯管输送到使用场所。

2012-7-9பைடு நூலகம்
Y型除砂器
THANKS
Y型过滤器的工作原理 非常简单：在滤网上分 布着数量不等的小孔， 当杂质的孔径大于下空 的孔径时这些杂质便被 拦截下来，然后定期清 洗滤网即可。
产品类型：
一般是按进水的口径分的， 有DN：15，20，25，32， 40，50，65，80，100等， 接口一般是法兰对接或是螺 纹对接
2012-7-9
旋流除砂器工作原理
旋流除沙器是利用离心分离的原理进行除沙， 由于进水管安装在筒体的偏心位置，当水通过旋流 除沙器进水管后，首先沿筒体的周围切线方向形成 斜向下的周围流体，水流旋转着向下推移，当水流 达到锥体某部位后，转而沿筒体轴心向上旋转，最 后经出水管排出，杂污在流体惯性离心力和自身重 力作用下，沿锥体壁面落入设备下部锥形渣斗中， 锥体下部设有构件防止杂物向上泛起，当积累在渣 斗中的杂物到一定程度时，只要开启手动蝶阀，杂 物即可在水流作用下流出旋流除沙器。
旋流除砂器结构图
结构说明
水力旋流器的结构如上图所示。其下部是一圆锥形 壳体2，上部连接一圆柱形壳体l，圆柱壳体上口封 死，中间有一层底板，底板中央插入一短管溢流管5， 在底板下部沿圆柱壳面的切线方向连接有给矿管3， 在底板之上沿壳体切线方向连接有溢流排出管6，锥 体最下端有可更换的沉砂嘴4。水力旋流器多用耐磨 铸铁制造，为减低壳体内壁的磨损速度，还常用辉 绿岩铸石、耐磨橡胶等耐磨材料做衬里。 水力旋流 器的规格以圆柱体的直径表示。圆锥的锥角可以不 同，一般最小为10°、最大为45°。一般分为进出 水口大小一致。如果进水口＜出水口，这样会形成 一种压差，进水压力越大，除砂效果越高。
旋流除砂器的特点
1、结构简单、成本低廉，易于安装和 操作。 2、与其它设备相比，具有体积小， 处理能力大，节省现场空间。 3、除污效率高，阻力系数小，过流 量大，清污方便、运行可靠。 4、可在运行中清污，即不必关闭水 泵

专利名称：一种旋流除砂器
专利类型：发明专利
发明人：卿烈均
申请号：CN202010094210.7申请日：20200215
公开号：CN111282724A
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本发明涉及分离装置技术领域，且公开了一种旋流除砂器，包括装置底座以及旋流器，所述装置底座的顶部固定安装有支撑架，所述支撑架的内侧面固定安装有砂粒螺旋排出装置，所述支撑架的顶部固定安装有出料筒，所述旋流器的顶部固定连通有上置出水口，所述上置出水口的顶部与出料筒的底部固定连通，所述支撑架的背部固定安装有进料筒。

该旋流除砂器，通过设置与泵体相连通的分压座，以及设置于分压座内部的介质连通腔和空气连通腔，将空气连通腔通过负压连通口与旋流器相连通，进而使得旋流器的底部在负压的作用下形成旋流，在减小泵体压力对旋流器内壁撞击力的同时，且不会减小介质在旋流器内的离心力，保证旋流器的分离效果。

申请人：卿烈均
地址：618000 四川省德阳市什邡市汇德丰步行街39号
国籍：CN
更多信息请下载全文后查看。

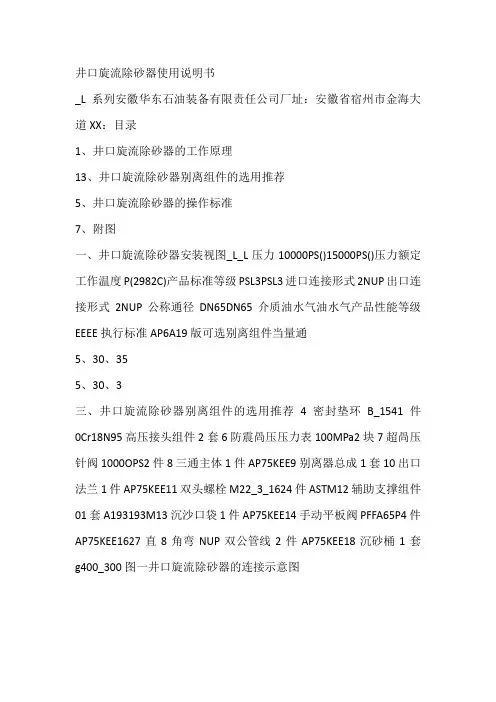

井口旋流除砂器使用说明书
_L系列安徽华东石油装备有限责任公司厂址：安徽省宿州市金海大道XX：目录
1、井口旋流除砂器的工作原理
13、井口旋流除砂器别离组件的选用推荐
5、井口旋流除砂器的操作标准
7、附图
一、井口旋流除砂器安装视图_L_L压力10000PS()15000PS()压力额定工作温度P(2982C)产品标准等级PSL3PSL3进口连接形式2NUP出口连接形式2NUP公称通径DN65DN65介质油水气油水气产品性能等级EEEE执行标准AP6A19版可选别离组件当量通
5、30、35
5、30、3
三、井口旋流除砂器别离组件的选用推荐4密封垫环B_1541件0Cr18N95高压接头组件2套6防震咼压压力表100MPa2块7超咼压针阀1000OPS2件8三通主体1件AP75KEE9别离器总成1套10出口法兰1件AP75KEE11双头螺栓M22_3_1624件ASTM12辅助支撑组件01套A193193M13沉沙口袋1件AP75KEE14手动平板阀PFFA65P4件AP75KEE1627直8角弯NUP双公管线2件AP75KEE18沉砂桶1套g400_300图一井口旋流除砂器的连接示意图。

水力旋流器的工作原理
旋流除砂器和旋流除泥器的结构及工作原理完全相同，所以统称为水力旋流器。

旋流器是一个带有圆柱部分的锥形容器。

椎体上部分内圆锥部分叫液腔。

圆锥体外侧有一进液管，以切线方向和液腔连通。

容器的顶部是上溢流口，底部是底流口（也叫排料口）。

一个空心的圆管沿旋流器轴线从顶部延伸至液腔里，这个圆管称为溢流管，也叫旋流定向器。

其内部形成的上溢流通道，以便泥浆上溢排出。

旋流器的尺寸由椎体的最大内径决定。

泥浆在旋流的作用下，椎体中间产生一个低压区，形成一个气柱，造成真空，起抽吸作用，把轻泥浆从上口排出，重颗粒，甩向桶壁，沿筒壁下滑，从下口排出。

聚氨酯旋流器简介与用途
聚氨酯又称聚氨基甲酸酯（简称PU），它是由二元有机异氰酸酯与多元醇化合物（聚醚多元醇或聚酯多元醇）相互作用而制得。

我厂生产的聚氨酯水力旋流器系列产品就是采用这种聚氨酯弹性体材料浇注而成，它具有高耐磨、高强度、高弹性以及重量轻、耐腐蚀、耐老化、维修方便等优点。

近年来广泛应用于石油开采，有色。

黑色及非金属选矿厂分级流程中的分级作业等许多环节，用于浆体物料的托泥。

脱水作业，是油田的除砂，除泥装置；矿山分级、尾矿筑坝；选煤厂煤泥水的处理和煤泥的回收等重要设备之一。

四、结构特点
ZCSQ250×2型除砂器，在φ 250mm旋流器的基础上， 增加了钻井液振动筛，它可以回收底流口排出的全 部液相，并使底流排出的固相颗粒自动送出，这样 可以随时将底流口调节到合适的尺寸，以便使底流 钻井液能成伞状喷射排出，达到旋流最佳固液分离 效果。
五、安装使用与维护
1、安装 （1）根据钻井液密封循环系统的固控工艺流程，ZCSQ250×2型除砂器应安装在1号 罐上，除砂器的振动筛出口应突出罐边 20-30mm，除砂器底座用 4个压板固定在罐上， 固定应先检查罐面是否水平，严防除砂器后倾。 除砂器的钻井液处理量为钻井液循环的 1.25倍，目的是以25%溢流钻井液来稀释进入 旋流器的钻井液，使进液比重减少，获得理想的分离效果，为达到这一目的，让部 分溢流经罐边泥浆槽返流1号罐，这样可形成较理想的除砂循环流程。 （2）激振电机旋向，指向筛子前方。 2、调整使用与维修 ZCSQ250×2型除砂器在使用前应先检查各部位螺丝有无松动，如有异常响声或故障 应及时排除，确认正常后方可使用。 除砂器的正常压力应为0.20Mpa—0.40 Mpa，底流钻井液成伞状喷射排出。 筛网的更换：更换筛网时，应切断电源，松开卷筒轴两端的盖形锁紧螺母（取下）， 轴向轻打螺母使锁紧螺栓后退，然后使用卷筒轴杠杆转动卷筒轴，即可更换筛网。 每班要在卷筒轴两端的平缝中滴入机油。确保卷筒轴的转动灵活。 振动筛前方空心轴上的自振电机底座螺栓，使用中应经常检查不得有松动现象。
一、概述与适用范围
钻井液除砂器是钻井液固相控制的重要设备之一，它的作 用是清除有害固相，稳定钻井液性能，提高钻井效率。
二、型号意义
ZCSQ250×2
ZCSQ—钻井液除砂器代号 250—水力旋流器最大内径250mm 2—2个水力旋流器

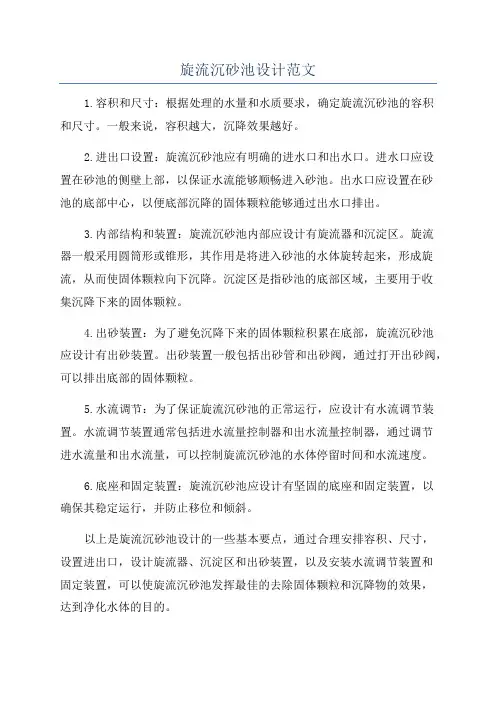

旋流沉砂池设计范文
1.容积和尺寸：根据处理的水量和水质要求，确定旋流沉砂池的容积
和尺寸。

一般来说，容积越大，沉降效果越好。

2.进出口设置：旋流沉砂池应有明确的进水口和出水口。

进水口应设
置在砂池的侧壁上部，以保证水流能够顺畅进入砂池。

出水口应设置在砂
池的底部中心，以便底部沉降的固体颗粒能够通过出水口排出。

3.内部结构和装置：旋流沉砂池内部应设计有旋流器和沉淀区。

旋流
器一般采用圆筒形或锥形，其作用是将进入砂池的水体旋转起来，形成旋流，从而使固体颗粒向下沉降。

沉淀区是指砂池的底部区域，主要用于收
集沉降下来的固体颗粒。

4.出砂装置：为了避免沉降下来的固体颗粒积累在底部，旋流沉砂池
应设计有出砂装置。

出砂装置一般包括出砂管和出砂阀，通过打开出砂阀，可以排出底部的固体颗粒。

5.水流调节：为了保证旋流沉砂池的正常运行，应设计有水流调节装置。

水流调节装置通常包括进水流量控制器和出水流量控制器，通过调节
进水流量和出水流量，可以控制旋流沉砂池的水体停留时间和水流速度。

6.底座和固定装置：旋流沉砂池应设计有坚固的底座和固定装置，以
确保其稳定运行，并防止移位和倾斜。

以上是旋流沉砂池设计的一些基本要点，通过合理安排容积、尺寸，
设置进出口，设计旋流器、沉淀区和出砂装置，以及安装水流调节装置和
固定装置，可以使旋流沉砂池发挥最佳的去除固体颗粒和沉降物的效果，
达到净化水体的目的。

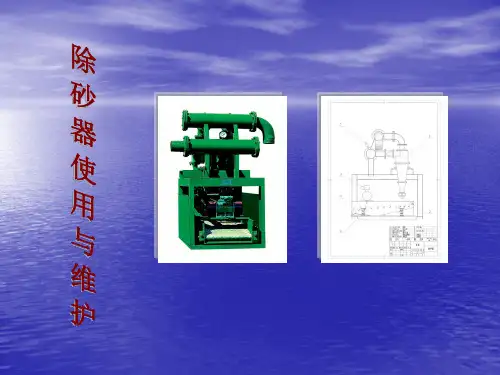

教学设计
【导入新课】
今天我们来讲旋流器的使用与维护。

钻井液旋流分离器作为钻井液固相控制设备之一，在钻井液的循环过程中起到了相当重要的作用，它能够将钻井液中的细固相进一步清除，使得钻井液能够进入下一个循环过程，所以，学会使用旋流分离器也是每一位钻井液工必备技能。

【授课内容】
一、振动筛的工作原理
1、结构
钻井液固相控制的旋流分离器是一种带有圆柱部分的立式锥形容器，其结构如图所示：
锥体上部的圆柱部分为进浆室，其内径即旋流器的规格尺寸，侧部有一沿切向的进浆口，顶部中心有一涡流导管，构成溢流口，壳体下部呈圆锥形，锥角为15-20°，底部的开口称为底流口，分离出的钻屑由此排出，其口径大小可调。

2、工作原理
旋流分离器工作时，含有固体颗粒的钻井液由进浆口沿切线方向进入旋流器，沿器壁高速旋转，由于离心作用，较大较重的颗粒被甩向旋流器内壁，同时在中心部形成一个负压区。

粗颗粒沿壳体螺旋下降，由底流口排出，而夹带细颗粒的旋流液在接近底部时容积越来越小，被迫改变方向进入负压区，形。

旋流器的结构及材料旋流器是一个带有圆柱部分的锥形容器，锥体上部的圆柱部分为进浆室；其外侧安装有一个切向的进浆口；锥体下部为开口，口径大小可调，用于固相颗粒排放。

封闭的立式圆柱顶部中心有一个向下插入的溢流管，并延伸至进浆口切线位置以下。

其结构具体由圆筒、锥筒、进浆管、溢流管、沉砂管等部分组成（1）圆筒。

其内径的大小表示该旋流器的公称尺寸。

如若圆筒内径为300mm , 就称该旋流器的公称内径为300mm .（2）锥筒。

起分离作用，锥角一般为15º- 20º。

（3）进浆管。

待分离的钻井液由此进入旋流器内。

为了改进旋流器内的运动状态，提高分离效果。

旋流器进浆管的结构有多种形式（4）溢流管。

经处理后的钻井液由溢流管流回钻井液循环系统，为防止钻井液直接在圆筒内就溢流，其深度要伸至旋流器的锥筒位置。

（5）沉砂管。

被清除的固相颗粒及少量液体由沉砂管排出。

为改善旋流器的底流，提高分离效果，沉砂管的底流口直径可调。

一般旋流器的外壳为铸铁制造。

为改善耐磨性能，通常内部都衬以耐磨橡胶。

为更进一步提高其使用寿命，有的整体外壳采用聚氨酯材料，既耐磨又耐腐蚀。

对大尺寸的旋流器，外壳采用铝合金材料，内部衬以聚氨酯，这样既保证壳体有足够强度，又减轻了重量。

设计旋流器必须以最小的液相损失提供最大的固相清除率为基本原则。

并可根据井场实际情况，通过安装合适数目的旋流器组来增大处理量，以满足维护整个钻井系统中所有钻井液性能的需求。

旋流器的分类及工作特性旋流器的分离能力与旋流器的公称直径有关，公称直径越小，能分离的颗粒就越小。

旋流器的公称直径是指离心锥上部分圆柱筒的内径。

根据公称直径的不同将旋流器分为除砂器、除泥器和微型旋流器三大类。

参照石油天然气行业标准SY/T 5612.3 -1999 , 旋流器的分类标准及分离粒度级别见表4.1参数分类除砂器除泥器微型旋流器分离粒度/um40-70 15-40 5~10 旋流器标称直径D/mm300 250 200 150 125 100 50 圆锥筒锥度a/º20-35 20 10参数分类除砂器除泥器微型旋流器处理量（m3/h)>120 >100 >30 >20 >15 >10 >5 额定工作压力200-400kPa钻井液密度1.1-2.0 g/cm3。

旋流除砂器的性能介绍旋流除砂器，又称涡轮除砂器、旋流器等，是一种利用液体旋流加速和重力作用分离固体颗粒和液体混合物的设备。

它在矿山、水泥、化工、冶金等行业广泛应用，是固液分离领域的一种重要设备。

本文将从其性能方面介绍旋流除砂器。

1. 分离效率高旋流除砂器具有分离效率高的特点。

在旋流的作用下，固体颗粒会受到离心力的作用，从而被迫移向离心器的壁面，形成锥形排列。

随着固体颗粒的沉积，底部会有一个浓砂层，而上部则是相对清洁的液相，这种分离效果是其他分离设备难以匹敌的。

2. 处理能力大旋流除砂器还具有处理能力大的特点。

它采用旋流分离原理，在相同的时间内，比其他设备能处理更多的混合物。

而且，旋流器处理范围广，从小到几微米，到大至数十毫米的固体颗粒都可以分离。

3. 结构简单，易维护旋流除砂器的结构相对简单，由进口、旋流室、出口和底部排出口等部分组成。

相较其他固液分离设备，旋流除砂器不需要大量的机电设备，形状小巧，占地少，维护简单。

而且，它没有动态机械部分，不需要经常保养。

4. 适用材料广泛旋流除砂器适用于各种材料的固液分离。

从水泥工业到化学工业，从煤炭工业到矿业，旋流除砂器均能发挥良好的分离效果。

由于其经济实用、性能优异，成为了当前固液分离领域的主流设备。

5. 可靠性高旋流除砂器在使用过程中可靠性高，因为它的运作过程相对简单，不容易出现故障，维护成本低。

此外，旋流除砂器多采用耐磨材料制成，确保其长时间使用后仍然具备良好的性能，有效地延长了其使用寿命。

6. 效果稳定旋流除砂器在运行过程中效果稳定，符合所需的分离效果，而且可以对其处理能力进行调整，使之以适应运行的现场环境，更加贴合现场需求。

7. 运用广泛旋流除砂器是一种广泛应用于工业固液分离的设备，它可以适应各种不同的工业现场，具备着很强的适应性。

特别是在一些高度清洁度要求的行业，如微电子、生物制药等领域，旋流除砂器的应用更为广泛，能够满足各种实际需求。

结语以上就是旋流除砂器的性能介绍。

旋流除砂器用途嘿，朋友们！今天咱来聊聊旋流除砂器这个神奇的家伙！你说旋流除砂器像不像一个勤劳的卫士呀？它呀，就专门负责把那些讨厌的砂粒啊、杂质啊给揪出来！想象一下，在各种水流系统里，要是没有它，那砂粒啥的不就像小捣蛋鬼一样到处捣乱嘛！旋流除砂器的用途可多啦！比如说在水处理领域，它可是大显身手呢！它能把水里那些藏着的砂粒给分离出来，让水变得干干净净、清清爽爽的。

这就好比是给水流来了一场彻底的“大扫除”呀！有了它，我们用到的水就更加纯净啦，是不是很棒？再想想那些工业生产过程，要是水里面有好多砂粒杂质，那机器设备不就容易出毛病嘛！这时候旋流除砂器就挺身而出啦，它能快速有效地除掉这些捣乱的砂粒，保护设备正常运转，就像给机器穿上了一层坚固的“保护衣”呢！还有啊，在一些特殊的行业，比如石油开采，旋流除砂器也是功不可没呀！它能把从地下带上来的砂粒啥的分离出去，让石油更纯净，这可太重要啦！不然那些砂粒跟着石油到处跑，得多麻烦呀！你说旋流除砂器这东西是不是特别神奇？它虽然看起来不太起眼，但是作用可大着呢！就像我们生活中的很多小物件一样，平时可能不太注意，但是真到用的时候就发现离不开啦！咱再说说旋流除砂器的工作原理，它就像是个聪明的“筛选官”。

水带着砂粒一起进去，它就能通过巧妙的设计和原理，把砂粒给留下来，让干净的水继续前进。

这多厉害呀！而且它操作起来也不难呀，维护也比较方便，这不是让我们省了不少心嘛！咱生活中到处都需要干净的水，旋流除砂器就是保障这一点的重要角色呀！它默默地工作着，为我们的生活和生产提供着重要的支持。

我们真应该好好感谢它呢！总之，旋流除砂器可真是个了不起的东西呀！它的用途广泛又实用，为我们解决了好多和水相关的难题呢！所以呀，可别小看了这个小小的旋流除砂器哦，它可是个大功臣呢！原创不易，请尊重原创，谢谢!。

含油污泥分离水力旋流器研究进展张春娟1,刘炯天1,李小兵1,祝　威2(1.中国矿业大学化工学院,江苏徐州221116; 2.胜利油田胜利工程设计咨询有限责任公司,山东东营257026)摘　要:含油污泥是石油开采过程中的主要污染源之一。

针对油、泥、水三相的性质差异,水力旋流器在含油污泥的处理中展现了广阔的推广应用前景。

近年来,含油污泥处理用旋流分离设备取得了相当多的研究成果和新进展。

关键词:含油污泥;分离;水力旋流器中图分类号:T D45 文献标识码:A 文章编号:1008-8725(2009)11-0006-03Progress on R esearch of H ydrocyclone for Oily Sludge T reatmentZHANG Chun -juan 1,LIU Jiong -tian 1,LI X iao -bing 1,ZHU Wei2(1.C ollege of Chemical Engineering and T echnology ,China University of M ining and T echnology ,Xuzhou 221116,China ;2.Shengli Engineer 2ing Design &C onsultation C o.Ltd.,Shengli Oil Field ,D ongying 2570268,China )Abstract :Oily sludge is one of the major pollution s ources for oil -field industry.The use of hydrocyclone is showing a great potential for the treatment of oily sludge ,according to the difference of oil ,sludge and water.It acquired quite a number of research fruits and new advances of hydrocyclone for oily sludge separation in re 2cent years.K ey w ords :oily sludge ;hydrocyclone ;liquid -s olid separation0　前言水力旋流器是一种工业生产中广泛使用的流体机械,常用于选别、分级、分离、浓缩、洗涤、澄清、脱泥、除气等。

旋流除砂器北京市美丰粤华泵业有限公司旋流除砂器概述：系列高效旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力从除砂器进口以切向进入设备后，产生剧烈的旋涡,密度大的砂沉降到底部，由底部排砂口排出.密度小的清水向上在出口处经部锈钢滤网的二次过滤,从而达到除砂的目的产品特点：不耗能,除砂效果好,特别适合含砂量较高的系统使用。

结构简单，成本较低，便于安装盒操作，运行安全可靠，对水质没有任何污染。

与其他的除砂设备相比，具有体积小，处理水量大，占地面积小的优点。

应用范围广，可广泛的应用于河水、井水除砂，洗煤水处理，工业洗矿，液固分离以及非互溶液的分离等。

技术参数：1.原水浊度≤300度2.水头损失2mm3.出水浊度≤10度4.进水压力≥0.2~0.25Mpa5.材质：低碳钢6.除砂直径≥0.1mm是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成，集旋流与过滤为一体，在水处理领域实现除砂、降浊、固液分离等效果显著。

广泛应用于水源热泵、水处理、食品、医药等工业部门。

河水、井水除砂，洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离。

1.处理效果●除砂直径：> 0.1mm●出水浊度：≤10度●水头损失：<0.02Mpa●进水压力：≤0.25Mpa●工作温度：常温工作原理：旋流除沙器是利用离心分离的原理进行除沙，由于进水管安装在筒体的偏心位置，当水通过旋流除沙器进水管后，首先沿筒体的周围切线方向形成斜向下的周围流体，水流旋转着向下推移，当水流达到锥体某部位后，转而沿筒体轴心向上旋转，最后经出水管排出，杂污在流体惯性离心力和自身重力作用下，沿锥体壁面落入设备下部锥形渣斗中，锥体下部设有构件防止杂物向上泛起，当积累在渣斗中的杂物到一定程度时，只要开启手动蝶阀，杂物即可在水流作用下流出旋流除沙器。

[1]旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下从除砂进水口以切向进入设备后，产生强烈的旋转运动，由于砂和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部的排污口排出，从而达到除砂的目的。

钻井液工考试：初级钻井液工二1、单选含砂量指的是钻井液中直径Omm的砂粒占钻井液总体积的百分数。

A、大于0.074B、大于0.74C、小于0.074D、都不是正确答案：A2、判断题苯环上羟基越多，（江南博哥）水溶性越差。

正确答案：错参考解析：苯环上羟基越多，水溶性越强。

3、判断题钻井液的分类方法很多，按其密度大小分为非加重钻井液和加重钻井液。

正确答案：对4、单选旋流器的规格尺寸是指OoA、圆柱部分的内径B、圆锥部分的最大内径C、圆柱部分的外径D、圆锥部分的最小内径正确答案：B5、单选钻井液PH值低时，会使单宁碱液OoA、增效B、减效C、不影响D、都不对正确答案：B6、单选不分散型钻井液要求PH值一般控制在OoA、7.5~8.5B、8.5~9.5C、＞10D、＞11正确答案：A7、单选PH值过高或过低PHP的絮凝效果都OoA、差B、好C、不影响D、无法判断正确答案：A8、判断题旋流器是一种圆锥形容器。

正确答案：错参考解析：旋流器是一种带有圆柱部分的立式锥形容器。

9、单选?某井深1800m,井眼直径24.4Cm(9⅜in),钻具结构为7in钻铤80m,5in钻杆200Onb计算环空容积为()m3。

A、60.35B、61.35C、62.55D、80.85正确答案：C10、单选下列属于钻井作业内容的是OoA、井架安装B、下套管C、钻具准备D、接单根正确答案：D11、判断题滤饼厚易引起泥包钻头，下钻遇阻、遇卡或堵死水眼。

正确答案：对12、判面题钻井液中的多种水溶性盐类来源于地层、加入的化学剂及配浆用水。

正确答案：对13、单选对地电压在OV以下的为低压。

A、350B、300C、250D、400正确答案：C14、判断题膨润土质量的好坏不但影响所配钻井液的性能，而且与所配钻井液接受化学处理剂的能力有很大关系。

正确答案：对15、单选正常钻进情况下可以每O测量一次密度和粘度。

A、1小时B、30分钟C、20分钟D、6分钟正确答案：A16、单选烧碱在空气中易吸收O并作用生成碳酸钠，因此应合理存放。
