感谢您购买CSY-SDC食用油品质检测仪,首次使用前请先阅读一下操作提示:亲爱的用户:为了保证仪器的高测量精度,我们建议您对仪器做定期的标定。
对于CSY-SDC的标定,您可以有以下选择:1 遵照标准的深芬仪器公司的标准(精度+/-2 %TPM:通过订货号您能够从深芬仪器标定部门获得标定服务,在此标定过程中,我们会对您的CSY-SDC仪器在精密实验室中进行2 点校准(于约5%和约27% TPM点。
此外,您还有以下选择在任何时候自行检查您的CSY-SDC:2 通过在煎炸油中使用简单测试功能(精度+/- 3%TPM:对于一个不需要校准的简单测试功能,我们建议您在启用新仪器时先对油温150 到180℃的未煎炸过的油中先做下测量;您需要进行多次测量,并留意各自的读数。
这些读数的平均值将会成为您今后测量的参考值。
以后在校准仪器时,可以在未煎炸过的油温150 到180 ℃的油中测量,并用之前的平均值做为参考校准。
请注意,当更换其他类型的油或者更改油的供应商时,上述的参考值将需要重新确定。
您的参考值为:________________________目录1 安全和环境.............................. ............. ............. ............. ............. ............. . (31.1. 关于此文件......................... ..................... ..................... ..................... (31.2. 安全需知........................ .............. .............. .............. .............. .............. .. (31.3. 环境保护.......................... ..................... ..................... ..................... (32 详细规格............................... ............................... ............................... . (32.1. 使用................................. ........................... ........................... ........................... .32.2. 技术参数......... ..................... ........................... ........................... .. (43 产品描述.............................. ..... ........................... ........................... . (43.1. 概述............................... ... ..... ........................... ........................... (43.2. 显示符号........................... ..... ........................... ........................... (63.3. 基本附件........................... ..... ........................... ........................... (94 初始操作.............................. . ..... ........................... ........................... .. (94.1. 试运行............................ .. . ..... ........................... ........................... . (94.2. 仪器的功能介绍...................... . ........................... ........................... (94. 2 . 1 . 开/关仪器................... . ..... ........................... ........................... . (94.2.2.LED警报. ................... . ..... ........................... ............................. .. (104.2.3.电池容量........................ . . ..... ........................... ........................... (104.2.4. 读数手动保持功能................. . ........................... ........................... (104.2.5. 读数自动保持功能................ . . ........................... ........................... ......... . (104.2.6. 自动关闭功能.............. .. . ..... ........................... ........................... .. (104.2.7. 设置TPM 极限值....................... ....................... ....................... .. (104.2.8.锁定/ 解锁T P M 极限值....................... ....................... ........ (114.2.9. 仪器的配置....................... ....................... ....................... ....................... . (124.2.10. 锁定/解锁配置模式... ................... ... ................... ... ................... ... (155 测量.................. ... .................. ... .................. ... .................. ... .................. ... . (155. 1 . 测量知识.......... ... ................ .......... ... ................ .......... ... ................ .......... .15 5.2. 执行测量.......... ... ............ .......... ... ............ .......... ... ............ .......... ... .. (165.3. 仪器功能自测...... .......... ... ........ ...... .......... ... ........ ...... .......... ... ........ ...... ..176 仪器的维护..... ... ........ ...... ..... ... ........ ...... ......... ..... ... ........ ...... ......... ..... ... ..18 6.1. 更换电池.......................... .......................... .......................... .......................... ..18 6 . 2 . 清洗探头...................... ...................... ...................... ...................... (186. 3 . 清洗外壳...................... ...................... ...................... ...................... . (186.4. 标定/校准仪器.................... ........... .................... ........... .................... ........... ..187 常见问题和回答................ ........... ...... ................ ........... ...... ................ (181 安全和环境1.1. 关于此文件使用> 请在使用本产品前仔细阅读本文件并保证您已熟悉本产品的使用,尤其注意安全指导和警告提示预防在使用过程中造成伤害和对仪器的损坏。

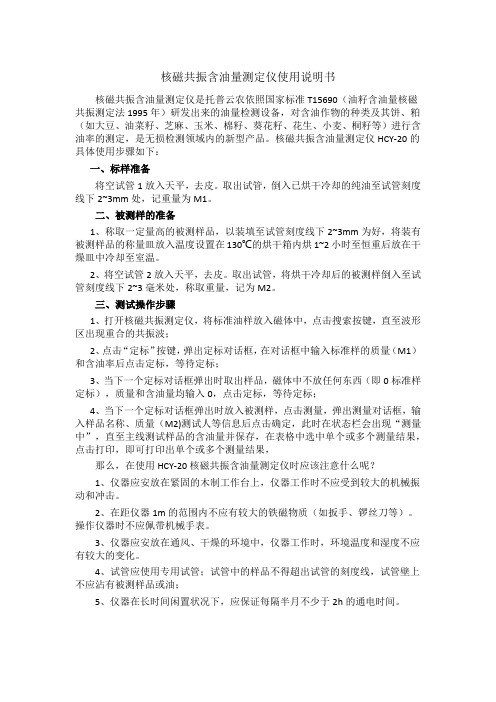

核磁共振含油量测定仪使用说明书核磁共振含油量测定仪是托普云农依照国家标准T15690（油籽含油量核磁共振测定法1995年）研发出来的油量检测设备，对含油作物的种类及其饼、粕（如大豆、油菜籽、芝麻、玉米、棉籽、葵花籽、花生、小麦、桐籽等）进行含油率的测定，是无损检测领域内的新型产品。
核磁共振含油量测定仪HCY-20的具体使用步骤如下：一、标样准备将空试管1放入天平，去皮。
取出试管，倒入已烘干冷却的纯油至试管刻度线下2~3mm处，记重量为M1。
二、被测样的准备1、称取一定量高的被测样品，以装填至试管刻度线下2~3mm为好，将装有被测样品的称量皿放入温度设置在130℃的烘干箱内烘1~2小时至恒重后放在干燥皿中冷却至室温。
2、将空试管2放入天平，去皮。
取出试管，将烘干冷却后的被测样倒入至试管刻度线下2~3毫米处，称取重量，记为M2。
三、测试操作步骤1、打开核磁共振测定仪，将标准油样放入磁体中，点击搜索按键，直至波形区出现重合的共振波；2、点击“定标”按键，弹出定标对话框，在对话框中输入标准样的质量（M1）和含油率后点击定标，等待定标；3、当下一个定标对话框弹出时取出样品，磁体中不放任何东西（即0标准样定标），质量和含油量均输入0，点击定标，等待定标；4、当下一个定标对话框弹出时放入被测样，点击测量，弹出测量对话框，输入样品名称、质量（M2)测试人等信息后点击确定，此时在状态栏会出现“测量中”，直至主线测试样品的含油量并保存，在表格中选中单个或多个测量结果，点击打印，即可打印出单个或多个测量结果，那么，在使用HCY-20核磁共振含油量测定仪时应该注意什么呢？1、仪器应安放在紧固的木制工作台上，仪器工作时不应受到较大的机械振动和冲击。
2、在距仪器1m的范围内不应有较大的铁磁物质（如扳手、锣丝刀等）。
操作仪器时不应佩带机械手表。
3、仪器应安放在通风、干燥的环境中，仪器工作时，环境温度和湿度不应有较大的变化。
4、试管应使用专用试管；试管中的样品不得超出试管的刻度线，试管壁上不应沾有被测样品或油；5、仪器在长时间闲置状况下，应保证每隔半月不少于2h的通电时间。

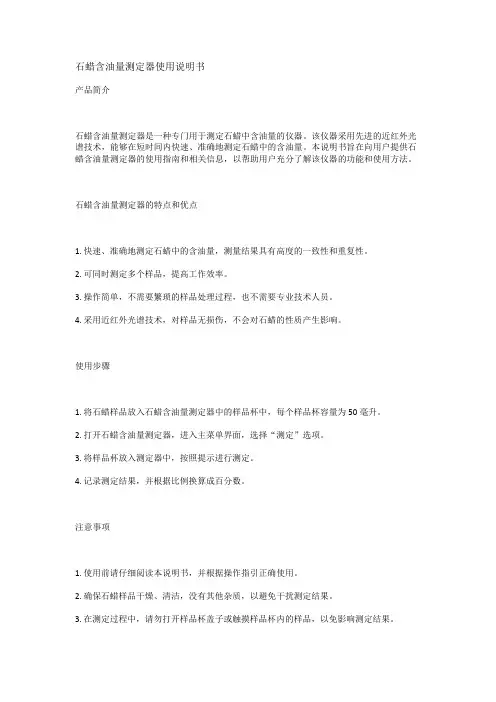

石蜡含油量测定器使用说明书产品简介石蜡含油量测定器是一种专门用于测定石蜡中含油量的仪器。
该仪器采用先进的近红外光谱技术，能够在短时间内快速、准确地测定石蜡中的含油量。
本说明书旨在向用户提供石蜡含油量测定器的使用指南和相关信息，以帮助用户充分了解该仪器的功能和使用方法。
石蜡含油量测定器的特点和优点1. 快速、准确地测定石蜡中的含油量，测量结果具有高度的一致性和重复性。
2. 可同时测定多个样品，提高工作效率。
3. 操作简单，不需要繁琐的样品处理过程，也不需要专业技术人员。
4. 采用近红外光谱技术，对样品无损伤，不会对石蜡的性质产生影响。
使用步骤1. 将石蜡样品放入石蜡含油量测定器中的样品杯中，每个样品杯容量为50毫升。
2. 打开石蜡含油量测定器，进入主菜单界面，选择“测定”选项。
3. 将样品杯放入测定器中，按照提示进行测定。
4. 记录测定结果，并根据比例换算成百分数。
注意事项1. 使用前请仔细阅读本说明书，并根据操作指引正确使用。
2. 确保石蜡样品干燥、清洁，没有其他杂质，以避免干扰测定结果。
3. 在测定过程中，请勿打开样品杯盖子或触摸样品杯内的样品，以免影响测定结果。
4. 如果测定结果超出了预设值范围，请检查实验条件是否正确，并重新进行测定。
5. 本仪器为精密测量设备，使用过程中请注意保护，避免撞击或剧烈震动。
6. 在使用过程中，如遇到任何问题或疑问，请及时联系我们的客服或技术支持人员。
版权声明本说明书版权归我们公司所有。
未经许可，任何人不得复制、传播或以其他任何方式使用本说明书中的内容。
如需使用本说明书的部分或全部内容，请联系我们公司进行授权申请。
未经授权，不得以任何形式进行转播、复制、发行或展示。
在使用本仪器过程中，如遇到问题或疑问，请随时联系我们的客服或技术支持人员。
我们将竭诚为您提供帮助和支持，以确保您的使用体验和实验结果的准确性。
红外测油仪操作指南
1 打开测油仪开关，预热30min；
2 萃取水样，备用；
3 双击打开文件（oil in Water），确定连接成功；
4 先空白测试，测试次数选择3次，比色皿内倒入同一瓶四氯化碳放入仪器，点击开始，需3次测试的空白谱图完全重叠在一起即可；若不重叠，清屏，点击重新开始，再测试。
直到3次测试空白谱图完全重叠。
5 选择样品测试，输入样品名称，测试次数（2次即可）；
萃取溶剂的体积：根据所用的四氯化碳的量而定（地表水和地下水为25mL，工业废水和生活污水为50mL）；
水样体积：萃取后的样品体积（即用量筒量取的水相）；
6 数据查询→数据管理→报表输出→查询条件→日期条件（选择：在某天）。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

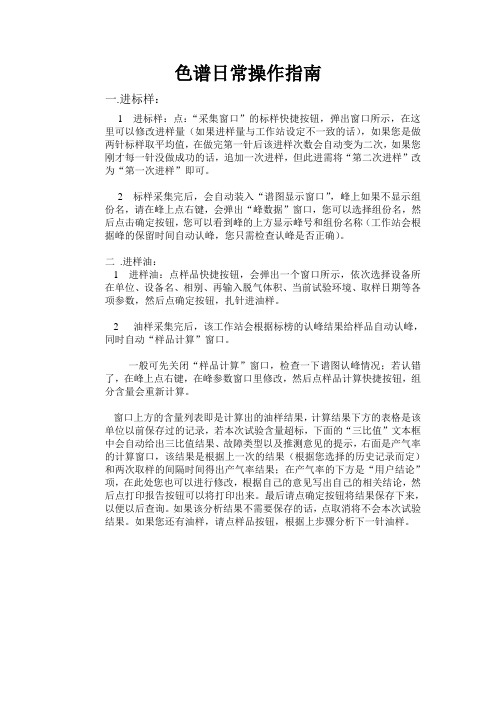

色谱日常操作指南一.进标样：1 进标样：点：“采集窗口”的标样快捷按钮，弹出窗口所示，在这里可以修改进样量（如果进样量与工作站设定不一致的话），如果您是做两针标样取平均值，在做完第一针后该进样次数会自动变为二次，如果您刚才每一针没做成功的话，追加一次进样，但此进需将“第二次进样”改为“第一次进样”即可。
2 标样采集完后，会自动装入“谱图显示窗口”，峰上如果不显示组份名，请在峰上点右键，会弹出“峰数据”窗口，您可以选择组份名，然后点击确定按钮，您可以看到峰的上方显示峰号和组份名称（工作站会根据峰的保留时间自动认峰，您只需检查认峰是否正确）。
二.进样油：1 进样油：点样品快捷按钮，会弹出一个窗口所示，依次选择设备所在单位、设备名、相别、再输入脱气体积、当前试验环境、取样日期等各项参数，然后点确定按钮，扎针进油样。
2 油样采集完后，该工作站会根据标榜的认峰结果给样品自动认峰，同时自动“样品计算”窗口。
一般可先关闭“样品计算”窗口，检查一下谱图认峰情况；若认错了，在峰上点右键，在峰参数窗口里修改，然后点样品计算快捷按钮，组分含量会重新计算。
窗口上方的含量列表即是计算出的油样结果，计算结果下方的表格是该单位以前保存过的记录，若本次试验含量超标，下面的“三比值”文本框中会自动给出三比值结果、故障类型以及推测意见的提示，右面是产气率的计算窗口，该结果是根据上一次的结果（根据您选择的历史记录而定）和两次取样的间隔时间得出产气率结果；在产气率的下方是“用户结论”项，在此处您也可以进行修改，根据自己的意见写出自己的相关结论，然后点打印报告按钮可以将打印出来。
最后请点确定按钮将结果保存下来，以便以后查询。
如果该分析结果不需要保存的话，点取消将不会本次试验结果。
如果您还有油样，请点样品按钮，根据上步骤分析下一针油样。
水分的测定一、液体样品中水分的测定1、将带针头的样器用被测样品冲洗2－3次，然后抽入一定量的样品，做好进样准备。
THY－21C油质检测仪使用说明名称：油液质量检测仪品牌：THY系列型号：THY-21C（智能型) 一、产品功效：产品功能产品优势◆3分钟内检测出润滑油的污染程度◆3分钟内检测出润滑油中的水分含量◆检测60微米以上的金属磨粒◆判断新购油品是否合格◆无标准样油也可检测润滑油中水分含量◆快速检测使“按质换油”成为可能◆可充电、便携使“现场作业"成为可能◆稳定、分辩率高使“准确测量”成为可能◆打印输出使“监督管理”成为可能◆大屏幕汉显使“易读易懂”能为可能二、产品介绍：THY-21C 型油液质量检测仪是在THY-21A型的基础上发展的.由于配备液晶屏幕显示器，实现操作提示及各项指标的汉字显示，可直观读到各种数据.配备微型打印机并采用高精度的A/D 转换电路，使仪器重复性更好。
在电池电量低的情况下,蜂鸣器自动报警并显示。
在无人操作状态下实现了自动关机功能.具有交、直两用功能（直流可连续工作28小时）;交流供电工作时即可充电。
在无标准样油的情况下，可测量油中含水量。
外型精美,操作简便，适用于现场及野外作业。
产品特点技术指标1。
微型打印机，方便记录及管理2.大液晶屏幕全中文显示更直观3。
内置干电池，交流直流两用4。
便携式小金属箱轻松携带,现场检测更方便测量范围:[0，±99。
9]μA重复误差：≤±2％环境温度：-15℃～+55℃整机功耗：≤5W(不含打印）输入电压：220V整机重量：5Kg尺寸: 328×210×130mm全中文液晶屏幕,显示结果更直观高灵敏度传感器薄膜防水、防油软键盘微型打印机,随时输出数据，方便记录及管理三、使用说明:快速检测（QT）1。
将仪器箱置于水平工作台上，打开箱体上盖。
2。
接通220V电源，打开“电源”开关，按［ON]键，红灯亮,仪器通电自检成功。
液晶屏显示“THY—21C欢迎使用天厚电子产品”后，等待键盘命令。
3。
调校“0”点，用沸程60℃～90℃的石油醚浸泡油腔，再用干棉球擦拭,在待机状态下，按［调零]键，仪器进入调零状态,液晶屏显示“请加样油"后待机,此时将新油（即与被测油同型号的干净油)滴入油腔3—5滴。
testo 食用油品质检测仪操作说明testo 食用油品质检测仪操作说明一、仪器的标定/校准操作步骤为确保仪器的高测量精度，首先要对仪器做定期的标定/校准（建议每月1次）。
准备标定/校准：1、在标定/校准前先清洗探头注：应使用弱性的清洁剂，标准的清水或者肥皂水清洗；应用软纸巾轻轻的清洗探头，或者在清水中冲洗；应用软纸巾小心擦干探头。
2、水浴加热标定油瓶注：在室温中进行标定（约20~25℃）；在约50℃下进行校准。
标定/校准：1、打开仪器，在屏幕自测同时按下Hold键和下键约3s；2、在配置模式中一直按Hold键到屏幕显示CAL；3、使用上键或下键打开标定/校准功能，按Hold键确认；4、将探头侵入标定油中，注意浸入深度要适中，且探头要与容器壁及容器底部离开1cm以上；5、按下Hold键开始标定/校准，此过程中要在油中搅动探头，以便获得更快更准确的读数；6、测量结束后，对比显示屏中的值和标定油瓶标签上的参考值。
若差值>1%，需要进行校准：使用上键或下键来设置TPM值，使之与标定油瓶标签上的值相同；若差值<1%，则不需要进行校准；7、继续按Hold键，标定/校准结束，回到测量模式。
二、样品TPM值检测操作步骤标定/校准后，就可用来进行对样品的检测了。
执行测量：1、打开仪器，仪器进行自测后，进入测量模式，此时屏幕显示000，且LED 灯亮成绿色；2、将探头浸入油中，注意浸入深度（油温的允许范围为40~200℃）；3、当温度不变时，测量就结束了，若自动保持功能激活时，仪器会自动结束测量，并有警报声发出，记录TPM值及温度值，再次按下Hold键，仪器回到测量模式；4、长按Hold键关闭仪器，清洗探头并小心擦干。
注意：1、在测量中应关掉感应电煎锅，因为电磁场会影响测量结果；2、应把容器中的油炸物移出并等待5分钟后再进行测量；3、每一次测量前或者下一次连续测量前清洗探头；4、尽量避免让探头碰触金属物，如：煎炸篮，锅壁，因为这些东西都可能影响测量结果，与金属物的最小距离应为每一边至少1cm；5、煎炸油中油温不均匀可能导致测量误差，应在测量时用仪器搅动煎炸油，使之尽量温度均匀；6、煎炸油中不能含水，含水可能导致结果的不准确，若怀疑煎炸油中含水导致测量结果的不可信，可等待5分钟后重复测量，如果度数变低说明油中含水，此时可再等5分钟再次重复测量，直到度数稳定，说明油中已无水。
石油勘探仪器使用说明书使用说明书石油勘探仪器使用说明书引言本使用说明书适用于石油勘探仪器的操作和维护。
为了确保仪器的正常运作和长期使用，建议用户在使用前仔细阅读该使用说明书并按照指导进行操作。
本说明书将包括仪器的基本介绍、技术参数、使用步骤、故障排除以及注意事项等内容。
1. 仪器概述1.1 仪器简介石油勘探仪器是一种专门用于地下石油资源的探测和勘探的设备。
它利用电磁波的传播和反射特性，通过测量电磁波在地下的传播时间和振幅变化，确定石油资源的存在和位置。
1.2 技术参数- 电磁波频率范围: 100 Hz - 100 kHz- 探测深度范围: 100 m - 3000 m- 测量精度: ±1%- 供电电源: AC 220V, 50Hz- 功耗: 500 W2. 使用步骤2.1 准备工作在使用石油勘探仪器前，请确保以下准备工作已完成：- 确保工作环境符合仪器的使用要求，无明火和其他干扰源。
- 检查仪器的供电电源，并保证可稳定供电。
- 检查仪器的电磁波发射器和接收器是否连接稳固，无松动。
2.2 步骤一：仪器开机按下仪器面板上的电源开关按钮，仪器将开始自检程序。
正常情况下，仪器将在数秒钟内完成自检并进入运行模式。
2.3 步骤二：设置参数通过仪器面板上的菜单按钮和旋钮，用户可以设置石油勘探的参数，如频率范围、探测深度等。
请根据实际需求进行设置。
2.4 步骤三：测量操作将仪器的探测探头放置于地面，并确保与地面接触牢固。
按下测量按钮，仪器将开始发射电磁波并接收反射信号。
测量过程中，用户可以实时监测测量结果。
2.5 步骤四：数据记录与分析仪器将自动记录测量结果，并保存在内部存储器中。
用户可以通过连接仪器到计算机，并使用附带的数据分析软件进行数据导出和进一步分析。
3. 故障排除与维护3.1 故障排除在使用石油勘探仪器过程中，可能会遇到一些常见的故障。
以下是一些常见问题的可能解决方案：- 问题：仪器无法开机。

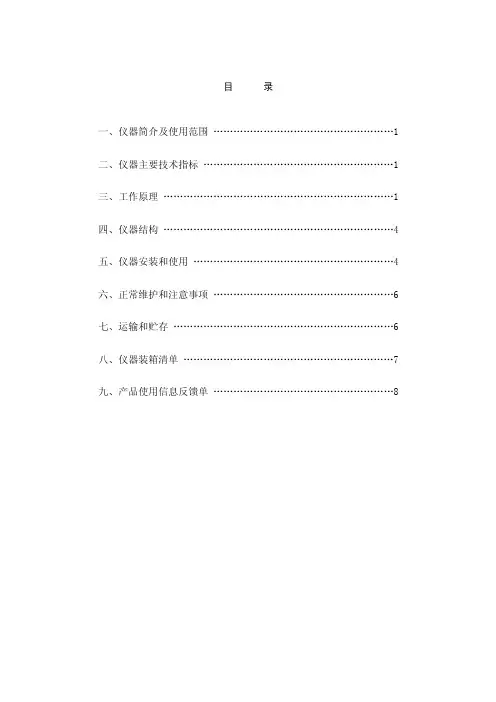

目录一、仪器简介及使用范围 (1)二、仪器主要技术指标 (1)三、工作原理 (1)四、仪器结构 (4)五、仪器安装和使用 (4)六、正常维护和注意事项 (6)七、运输和贮存 (6)八、仪器装箱清单 (7)九、产品使用信息反馈单 (8)一、仪器简介及使用范围我公司生产的OIL-2型红外测油仪采用非分散红外法测量石油类物质在水体中的浓度。
大量的试验证明，非分散红外法采用的标准油品比较容易选取，不同油品的比消光系数很接近，分析结果的可比性好，在一定范围内与红外分光光度和制备的分析结果极为接近，适宜测量0.1mg/L～100mg/L浓度范围内的各种水样。
为了使非分散红外法在较宽的范围内与红外分光光度法的分析结果接近，我公司在研制中参考了国际标准化组织推荐方法的原理，结合非分散红外法的固有特点，将仪器的光学特性覆盖了反映油份构成的三个吸收峰——3.3μm，3.38μm，3.41μm。
这样设计的非分散红外法红外测油仪可以检出芳烃类物质，使非分散红外法红外测油仪在环境监测中的适用范围更加宽广。
该红外测油仪广泛应用于炼油工业、水厂等一系列的环境监测工作中。
二、仪器主要技术指标1、基本参数(1)测量范围：1mg/L～100mg/L(2)质量：8kg(3)油份计外形尺寸：400mm×160mm×200mm(4)功耗：30W2、油份计在下列条件下应能正常工作(1)环境温度：5℃～35℃(2)相对湿度：≤80％(3)供电电源：交流电压220V±22V频率50Hz±0.5Hz3、性能要求(1)重复性误差：变异系数Cv不大于5％(2)零点稳定性：不大于±0.2mg/L/30min(3)精度：±5％(满量程)(4)读数响应时间：30s内＞90％1数字显示，最小读数0.1mg/L(5)显示方式：32(6)适用溶剂：油份浓度分析专用四氯化碳，每次注入量约6mL三、工作原理绝大多数石油类物质在3.4μm的红外波段上均有较强的吸收(图1a)，使用在相应波段上吸收很小的溶剂(图1b)将水样中的石油类物质萃取出来后，测定含油溶剂的红外吸光度或透过率，即可根据朗伯——比尔定律求出水样中的油份浓度。

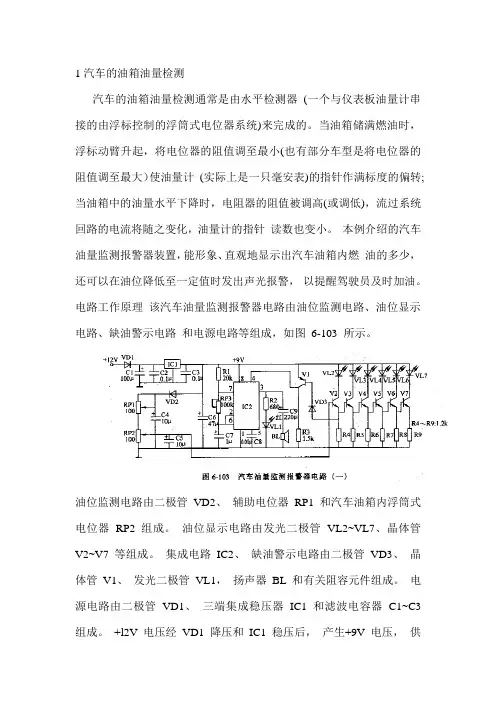

1汽车的油箱油量检测汽车的油箱油量检测通常是由水平检测器(一个与仪表板油量计串接的由浮标控制的浮筒式电位器系统)来完成的。
当油箱储满燃油时，浮标动臂升起，将电位器的阻值调至最小(也有部分车型是将电位器的阻值调至最大）使油量计(实际上是一只毫安表)的指针作满标度的偏转;当油箱中的油量水平下降时，电阻器的阻值被调高(或调低)，流过系统回路的电流将随之变化，油量计的指针读数也变小。
本例介绍的汽车油量监测报警器装置，能形象、直观地显示出汽车油箱内燃油的多少，还可以在油位降低至一定值时发出声光报警，以提醒驾驶员及时加油。
电路工作原理该汽车油量监测报警器电路由油位监测电路、油位显示电路、缺油警示电路和电源电路等组成，如图6-103 所示。
油位监测电路由二极管VD2、辅助电位器RP1 和汽车油箱内浮筒式电位器RP2 组成。
油位显示电路由发光二极管VL2~VL7、晶体管V2~V7 等组成。
集成电路IC2、缺油警示电路由二极管VD3、晶体管V1、发光二极管VL1，扬声器BL 和有关阻容元件组成。
电源电路由二极管VD1、三端集成稳压器IC1 和滤波电容器C1~C3 组成。
+l2V 电压经VD1 降压和IC1 稳压后，产生+9V 电压，供给IC2 和V1~V7等电路。
在汽车油箱内储满燃油时，RP2 的阻值在浮标的作用下滑向最小值，使V2~V7 均导通，发光二极管VL2~VL7 均点亮。
当油箱内油量降为一半时，RP2 的中心头滑至中间位置，使V2~V4 导通，V5~V7 截止，VL2~VL4 仍亮，VL5~VL7 熄灭。
当油箱内油位降低至限位时，RP2 的阻值变为最大值，V2~V7 均截止。
VL2~VL7 均熄灭，使V1 导通，IC2 的4 脚由低电平变为高电平，由IC2 和外围元器件组成的多谐振荡器振荡(工作频率为lOHz左右)工作，IC2 的3 脚间断输出高电平，使发光二极管VL1 闪亮，扬声器BL 发出"嘟、嘟"的报警声。

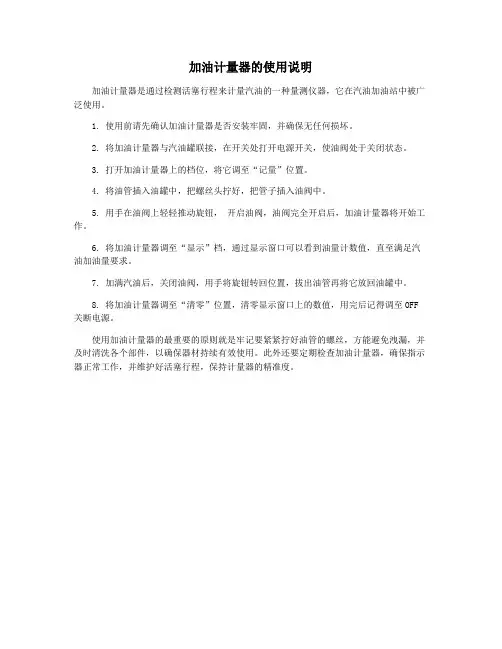

加油计量器的使用说明
加油计量器是通过检测活塞行程来计量汽油的一种量测仪器，它在汽油加油站中被广泛使用。
1. 使用前请先确认加油计量器是否安装牢固，并确保无任何损坏。
2. 将加油计量器与汽油罐联接，在开关处打开电源开关，使油阀处于关闭状态。
3. 打开加油计量器上的档位，将它调至“记量”位置。
4. 将油管插入油罐中，把螺丝头拧好，把管子插入油阀中。
5. 用手在油阀上轻轻推动旋钮，开启油阀，油阀完全开启后，加油计量器将开始工作。
6. 将加油计量器调至“显示”档，通过显示窗口可以看到油量计数值，直至满足汽油加油量要求。
7. 加满汽油后，关闭油阀，用手将旋钮转回位置，拔出油管再将它放回油罐中。
8. 将加油计量器调至“清零”位置，清零显示窗口上的数值，用完后记得调至OFF 关断电源。
使用加油计量器的最重要的原则就是牢记要紧紧拧好油管的螺丝，方能避免洩漏，并及时清洗各个部件，以确保器材持续有效使用。
此外还要定期检查加油计量器，确保指示器正常工作，并维护好活塞行程，保持计量器的精准度。
油品分析仪操作指南说明书1. 操作简介油品分析仪是用于检测和分析液体油品成分以及物理性质的仪器。
本操作指南旨在帮助用户正确操作油品分析仪，确保准确的测试结果和设备的正常运行。
2. 安全须知在操作油品分析仪之前，请务必遵守以下安全须知：a. 请在通风良好的地方进行操作，避免油品挥发物对人体造成伤害；b. 使用个人防护设备，包括手套和防护眼镜，以避免接触有害物质；c. 确保设备处于稳定的工作台上，防止意外倾倒；d. 在使用电源之前，检查插头和电线是否完好无损，避免电击或火灾事故。
3. 仪器准备在进行油品分析之前，需要进行以下仪器准备工作：a. 检查设备的电源线和通讯线是否连接稳固，并确保电源供应正常；b. 检查样品容器和配件是否干净，无污染；c. 打开仪器上的盖板，将样品容器放置在样品台上，并注意容器与台面的密封性。
4. 操作步骤a. 打开仪器电源开关，并等待系统启动；b. 在仪器控制面板上选择所需的油品分析方法，并输入相应的参数（如温度、压力等）；c. 将待测油品样品放置在样品容器中，并确保容器口密封良好；d. 将样品容器放置在仪器的样品台上，并轻轻按下固定装置，使其牢固固定；e. 按下开始测试按钮，仪器将开始自动分析样品，并显示测试结果。
5. 测试结果分析根据仪器显示的测试结果，用户可以进行以下分析：a. 检查油品的物理性质，如温度、密度、粘度等是否符合标准要求；b. 分析油品的成分，确定其中是否有杂质存在；c. 判断油品质量是否达到预期要求，并进行必要的调整措施。
6. 仪器维护为确保油品分析仪的正常运行和延长使用寿命，需要进行定期的维护和保养：a. 每次使用后，清洁样品容器和配件，避免残留物污染下次测试；b. 按照仪器说明书的要求，定期更换消耗品和易损件；c. 在使用过程中，注意保持仪器的整洁，防止灰尘和杂质进入设备内部；d. 定期校准仪器，以确保测试结果的准确性。
7. 故障排除在使用油品分析仪的过程中，可能会出现一些故障。
油菜籽含油量检测仪安全操作及保养规程1. 简介油菜籽含油量检测仪是一种用于测定油菜籽中含油量的设备。
为了确保使用者的安全以及设备的正常运行，本文将介绍油菜籽含油量检测仪的安全操作及保养规程。
2. 安全操作规程2.1 设备安装在安装油菜籽含油量检测仪之前，请确保以下事项：•检查设备是否完好，没有破损或松动的部件。
•选择稳固的工作台或支架来放置设备。
•设备应远离火源、水源和化学品等危险物品。
2.2 操作前的准备在操作油菜籽含油量检测仪之前，请进行以下准备工作：•检查电源线和其他连接线是否完好，并确保接地良好。
•清洁设备的工作区域，确保无杂物干扰操作。
•查看设备是否有足够的试剂、标准品等需要的材料。
2.3 操作步骤按照以下步骤进行油菜籽含油量检测：1.打开设备电源开关。
2.根据设备说明书的要求，将待测样品加入检测仪中。
3.调节设备设置，如温度、时间等参数，将设备设置为所需的工作状态。
4.启动设备运行，根据设备说明书的要求进行操作。
5.完成检测后，关闭设备电源开关。
6.清理设备，在清洁设备之前，请先断开电源，并等待设备冷却。
2.4 注意事项在操作油菜籽含油量检测仪时，请注意以下事项：•严禁随意拆卸、更改设备的内部零部件。
•若设备出现故障或异常，请立即断开电源，并联系售后服务部门进行维修。
•使用过程中，不要随意触摸设备内的运转部件，以免发生意外伤害。
•操作过程中，注意个人卫生，避免将手指或其他异物接触到待测样品。
•在操作过程中，严禁吸烟、饮食或饮水，以防对设备造成污染和损坏。
3. 保养规程3.1 日常保养进行日常保养可以延长设备寿命，提高工作效率。
请按照以下规程进行保养：•定期清洁设备的外部表面，使用柔软干净的布擦拭，避免使用有腐蚀性的清洁剂。
•定期检查设备的连接线是否有松动或破损的情况，并及时修复或更换。
•检查设备的工作部件是否有异物堵塞，清理时请断开电源。
3.2 定期维护定期维护可以保证设备的正常运行和准确性。
1.概述XHMP系列网络型原油多参数多功能测量仪结合主计算机，一台XHMP产品能够对油田的分离罐、沉降罐、污水罐等同一工作储罐内的油位、水位、乳化层、多点温度一起进行测量，主计算机结合XHMP上传的数据同时测算出含水量、水液量、油液量、总液量等等数据并绘制出整个罐内含水量曲线、温度曲线；各项参数一目了然同时呈现在油田工作人员面前，使工人对工作罐内的油水各项数据有着实时全面翔实了解，极大的方便了油田工人对其生产的管理和控制，不仅提高了生产效率，降低了工人的劳动强度同时还节约能源，做到简练、节约、节能、科学、高效、人性化的特点；XHMP具备网络化功能，在一台中心计算机的控制下可以对油田的罐实现群集化集中化信息化的管理和控制，实现对每一个罐的情况，足不出室了然于心；促进原油的生产管理更加的合理化、科学化、人性化；其产品性能具有其它产品无法实现、无可比拟的优越性，有着极高的性价比，是目前其它投入式液位、超声波、雷达、电容式、射频导纳、光纤、浮球、翻板、核子辐射等液位测量产品的理想替代品。
广泛使用于石油、化工；其它水利、水文检测、污水处理、炼钢厂车间除尘器、加油站、焦炼厂、液化汽厂以及啤酒饮料、食品、制药等行业。
2.基本原理在一定的空间内介质的变化将会引起很多的物理量的变化，如：变化较敏感的电场、磁场；那么电场、磁场物理量的变化将会间接的反映并代表介质单位体积及介质特性的变化；利用这一原理结合矩阵式分布的传感探极结构，在高速大规模集成电路单片机的有序控制下实时获取电场、磁场物理量的变化信息，并对这些信息进行分析、计算，按一定的规律进行归一化量化处理、转化，就能准确无误的知道介质单位体积及介质特性的变化，将这些代表油水实际状态的数据通过通讯上传至中心计算机，中心计算机对这些数据进行归类处理计算，按一定的规律，就可以求得任何想得到的罐内数据信息；自然计算机就容易实现其它任何的监视控制，极大的提高生产的自动化水平。
使用说明
1，上电后，采集系统保持在“暂停”状态，此时“设定框”内的信号灯闪烁。
Y0有输出，Y1无输出。
2，点击“清零”按钮清除上一次所记录圈数。
3，点击“开始”，此时“设定框”内的信号灯停止闪烁。
Y0无输出，Y1有输出。
4，在开始状态中，等计数值和设定值相等时，“设定框”内的信号灯和“暂停”按钮同时闪烁。
Y0有输出，Y1无输出。
5，点击“清零”按钮清除所记录圈数。
以确保下一次计数从0开始。
6，点击“开始”，此时“设定框”内的信号灯停止闪烁。
Y0无输出，Y1有输出。
又从第“3”步开始循环。
7，如果在“开始”计数中途需要暂停计数，并使输出反向，即处于暂停状态，可点击“暂停”按键，此时Y0有输出，Y1无输出。
只有“设定框”内的信号灯闪烁（暂停灯不闪烁）。
8，如果想继续计数操作可以点击“开始”，此时“设定框”内的信号灯停止闪烁。
Y0无输出，Y1有输出。
注意：C0、Y0为一组常开继电器端子；C1、Y1为另一组常开继电器端子；
他们状态始终为互补（始终相反），请按需要接线。
油量检测器使用手册深圳有为信息技术发展有限公司目录一、产品介绍——照片 (3)二、产品主要功能 (4)三、产品安装方法 (5)1、安装前检查确认 (5)2、安装步骤 (6)四、远程平台设置及使用 (10)1、建立中心平台油量数据 (10)2、开启中心平台实时显示 (11)3、历史油量数据分析 (12)一、 产品介绍——照片油量检测器正面视图 油量检测器背面视图二、 主要功能数字显示油箱实时油量。
通过与终端通讯，将实时油量上传给中心平台——管理车辆油量 偷油报警、加油统计功能油量检测器安装电缆三、 产品安装方法整体安装框架图油量安装电缆线各线使用详情：1. 安装前检查确认在安装之前先记录油表指示刻度值，例如50% （用于安装后与油耗检测器显示的刻度比对）1） 确认原车油量检测系统是否正常工作；车辆ACC 状态ON 时，原车油量检测系统会工作，指示当前油量，请记录当前油量值。
2） 确认油浮子是可变电阻式；断开车辆电源，用万用表的电阻档测量油浮子信号线是否有正常电阻（一般情况下阻值在5-500欧姆间），有少部分车使用电压式油浮子，该车不适宜安装本设备。
（经验丰富情况下此步可省略） 3） 若原车油量检测系统无法正常工作；a) 检查油表连接线：信号线、地线、电源线没有出现短路、开路或与其他线短接等问题。
b) 油表损坏：断开油表信号线，用可调电阻串联信号线搭铁，调节可调电阻时，油表应该可以正常指示，若不能，则油表可能损坏。
c) 油浮子损坏：将油浮子拆下来，用万用表电阻档量取油浮子信号线与地线的电阻，若示数非常大，或拨动油浮子，示数无变化或变化非常小则油浮子损坏。
4PIN-4PIN （安装后正常使用）2.安装步骤:1)小心拆开仪表盘，查找油表信号线。
油表信号线有电压；用万用表电压档量取信号线对电源地的电压，油表信号线是有电压的（1-5V）。
油表信号线与油浮子信号线是相连；断开电源，用万用表导通档一端接油浮子信号线，另一端去接触油表信号线，若导通，则极有可能是油箱信号线。
油
量
检
测
器
使
用
手
册
深圳有为信息技术发展有限公司
目录
一、产品介绍——照片 (3)
二、产品主要功能 (4)
三、产品安装方法 (5)
1、安装前检查确认 (5)
2、安装步骤 (6)
四、远程平台设置及使用 (10)
1、建立中心平台油量数据 (10)
2、开启中心平台实时显示 (11)
3、历史油量数据分析 (12)
一、 产品介绍——照片
油量检测器正面视图 油量检测器背面视图
二、 主要功能
数字显示油箱实时油量。
通过与终端通讯，将实时油量上传给中心平台——管理车辆油量 偷油报警、加油统计功能
油量检测器安装电缆
三、 产品安装方法
整体安装框架图
油量安装电缆线各线使用详情：
1. 安装前检查确认
在安装之前先记录油表指示刻度值，例如50% （用于安装后与油耗检测器显示的刻度比对）
1） 确认原车油量检测系统是否正常工作；车辆ACC 状态ON 时，原车油量检测系统
会工作，指示当前油量，请记录当前油量值。
2） 确认油浮子是可变电阻式；断开车辆电源，用万用表的电阻档测量油浮子信号线
是否有正常电阻（一般情况下阻值在5-500欧姆间），有少部分车使用电压式油浮子，该车不适宜安装本设备。
（经验丰富情况下此步可省略） 3） 若原车油量检测系统无法正常工作；
a) 检查油表连接线：信号线、地线、电源线没有出现短路、开路或与其他线短
接等问题。
b) 油表损坏：断开油表信号线，用可调电阻串联信号线搭铁，
调节可调电阻时，
油表应该可以正常指示，若不能，则油表可能损坏。
c) 油浮子损坏：将油浮子拆下来，用万用表电阻档量取油浮子信号线与地线的
电阻，若示数非常大，或拨动油浮子，示数无变化或变化非常小则油浮子损坏。
4PIN-4PIN （安装后正常使用）
2.安装步骤:
1)小心拆开仪表盘，查找油表信号线。
油表信号线有电压；用万用表电压档量取信号线对电源地的电压，油表信号线是有电压的（1-5V）。
油表信号线与油浮子信号线是相连；断开电源，用万用表导通档一端接油浮子信号线，另一端去接触油表信号线，若导通，则极有可能是油箱
信号线。
剪断油表信号线，油表会突然打到顶端或者底端。
油表工作时，若剪断油表信号线后，油表没出现此现象，则重新找油表信号线。
2)接线安装油量检测器信号线
油量检测器信号线接线方法：
3)油量检测器与车载终端连接（见实际操作）
4)校准油量检测器
提示：在调试模式下数码管显示电阻值，一秒闪烁一次，结束调试后，数码管
显示油量百分百，不闪烁。
i.模拟输入校准法（推荐使用）
1.调试手柄通过三通线连接油耗检测器与终端
（备注：三通线只在调试时使用）
2.输入*#85*0#清除油量检测器之前的采样设置
3.输入*#86*v#设置油箱的总容量v
（还要对终端设置通过*#86*v#命令设置油箱总容量）
4.输入*#87*r#设置虚拟电阻值r，待油表指示稳定后，记录油表的刻度值p
（百分比）和当前的虚拟电阻值r，至少采集3组数据（采集数据越多，结
果越精确，但不多于30组），分别为油表指示刻度约为0%、50%、100%对
应的数值。
设置虚拟电阻时，电阻值要求为5的倍数，例如0欧姆、5欧姆、
10欧姆……
（注意事项：1.在采样油表参数时，必须由小到大，或者由大到小采样
2.在采样油表参数时，车辆必须是点火的，这样油表的指针才
会动）
5.输入*#85*n*p*r#设置第n个采样点对应的油表刻度值p和虚拟电阻值r，
将第4步记录的数据按照刻度值p从大到小的顺序依次输入
6.输入*#85#结束采样
7.读取数码管的显示值，如果和安装之前记录的油表指示刻度值接近，则调
试成功
举例说明：
1.输入*#85*0#清除油量检测器之前的采样设置
2.输入*#86*400# 油箱总容量为400L （同样对终端也要设置此参数）
3.输入*#87*5#设置电阻为5欧姆，估算油表指示值为100——记录r：5，p：100
输入*#87*10#设置电阻为10欧姆，估算油表指示值为90——记录r：10，p：90
输入*#87*20#设置电阻为15欧姆，估算油表指示值为80——记录r：15，p：80
输入*#87*20#设置电阻为20欧姆，估算油表指示值为70——记录r：20，p：70
输入*#87*30#设置电阻为30欧姆，估算油表指示值为50——记录r：30，p：50
输入*#87*40#设置电阻为40欧姆，估算油表指示值为45——记录r：40，p：45
输入*#87*50#设置电阻为50欧姆，估算油表指示值为25——记录r：50，p：25
输入*#87*60#设置电阻为60欧姆，估算油表指示值为22——记录r：60，p：22
输入*#87*70#设置电阻为70欧姆，估算油表指示值为20——记录r：70，p：20
输入*#87*80#设置电阻为80欧姆，估算油表指示值为13——记录r：80，p：13 输入*#87*85#设置电阻为85欧姆，估算油表指示值为10——记录r：85，p：10 输入*#87*95#设置电阻为90欧姆，估算油表指示值为0——记录r：95，p：0
（提醒：电阻值和指示值是成反比）
4.设置第n个采样点对应的虚拟电阻值r和油表刻度值p，将第3步记录的数据按油表
刻度值从大到小的顺序依次输入：
*#85*1*100*5#，设置成功返回值为：1，100，5
*#85*2*90*10#，设置成功返回值为：2，90，10
*#85*3*80*15#，设置成功返回值为：3，80，15
*#85*4*70*20#，设置成功返回值为：4，70，20
*#85*5*50*30#，设置成功返回值为：5，50，30
*#85*6*45*40#，设置成功返回值为：6，40，45
*#85*7*25*50#，设置成功返回值为：7，25，50
*#85*8*22*60#，设置成功返回值为：8，22，60
*#85*9*20*70#，设置成功返回值为：9，20，70
*#85*10*13*80#，设置成功返回值为：10，13，80
*#85*11*10*85#，设置成功返回值为：11，10，85
*#85*12*0*90#，设置成功返回值为：12，0，95
5.输入*#85#，结束采样
6.读取数码管的显示值为50，和安装之前记录的油表刻度值接近，调试成功
提示：如果发现中间某个点不准需要修改时，可通过命令（*#85*n#）查询确定是哪个点不准，再通过命令（*#85*n*p*r#）修改
ii.加油、减油校准法
1.将油箱内的油抽干
2.输入*#87#查询当前电阻值，并记录
3.往油箱加油，每次加5升（具体几升可根据实际情况而定），加完后输入
*#87#查询当前电阻值，并记录，直到油箱加满为止
4.统计一共加了多少升油，也就是油箱的总容量
5.算出每次加油所占的百分比
6.输入*#85*n*p*r#设置第n次加油后对应的电阻值r和所占的百分比p，通
过按照百分比从小到大的顺序依次输入（减油法顺序从大到小）
7.输入*#85#，结束采样
8.读取数码管的显示值，如果和安装之前记录的油表指示刻度值接近，则调
试成功
四、远程平台设置及使用
1、建立中心平台油量数据
1)车辆油箱容积录入
在车辆录入平台点“修改车辆”，会弹出属性框，将车辆油箱容积录入。
(油箱最大输入值为2000)
2)查询油量检测参数
在安装人员采集好油量检测点后，可以通过中心查询采集的点。
油量报警参数也可通过中心来查询。
3)配置油量报警参数
配制行驶中和泊车中的油耗报警参数，如下图所示，在泊车状态下，若30s内油量变化10升，则会产生报警。
在行车状态下，若30s内油量变化
20升，同样也会产生报警。
在泊车状态下，车辆熄火后终端会记录最后一
次油耗值，在熄火时由于原车油浮子没有电则在熄火时发生的偷油报警将在
车辆点火后上报给中心。
在实时信息栏的任何列上点击右键，选择设置列，再选择测量值，如下图示：
然后在实时信息栏中就可以看到监控车辆的测量值，如下图：
3、历史油量数据分析
选择中心平台菜单栏/工具/历史油耗分析：可以看见历史记录统计，如下图：通过对查询车辆的油量使用进行分析，准确掌握和管理车辆油量。
（1）偷油报警：油量异常减少时产生偷油报警，杜绝燃油被偷事件。
（2）加油记录：在车辆加油时，将产生车辆加油点，实时查看加油量，杜绝虚报燃油费。
（3）实时存油量：车辆时时的油箱情况，实时了解车辆存油情况，对车辆油量进行实时管理。
（4）车辆油耗异常分析：通过油耗曲线，进行图形分析，方便找出油量异常情况。
（5）偷油报警、加油统计，对指定时间段内车辆用油情况给出详细清单。
11 / 11。
