关于不同承载方式云台的分析

云台结构难点云台是一种能够实现旋转、倾斜和俯仰运动的装置，广泛应用于航天、航空、军事、摄影等领域。

云台结构的设计和制造涉及到多个难点，本文将从几个关键方面展开讨论。

云台结构的稳定性是一个重要的难点。

云台作为一个承载载荷并进行运动的装置，其结构必须具备足够的刚度和稳定性。

在运动过程中，云台面临着各种外力和力矩的作用，如惯性力、重力、风载荷等。

因此，云台结构的设计需要考虑这些外力的影响，采取合适的结构形式和材料选择，以确保云台在各种工况下都能保持稳定。

云台结构的运动控制是另一个难点。

云台的运动涉及到多个自由度的控制，如旋转、倾斜和俯仰等。

这就要求云台结构具备良好的运动控制能力，能够精确地控制各个自由度的运动。

为了实现这一点，云台结构通常配备了精密的传感器和执行器，并采用先进的控制算法来实现运动控制。

云台结构的负载能力也是一个难点。

云台通常需要承载各种载荷，如摄像机、望远镜、激光雷达等。

这些载荷可能具有不同的重量和形状，对云台结构的负载能力提出了挑战。

为了确保云台能够稳定地承载这些载荷，设计人员需要进行详细的强度和刚度分析，并采取相应的增强措施，如加强结构连接、使用高强度材料等。

云台结构的制造和装配也是一个难点。

云台结构通常由多个部件组成，这些部件需要精确地制造和装配。

由于云台结构通常具有复杂的形状和工艺要求，制造难度较大。

此外，云台结构还需要进行精密的调试和校准，以确保其运动控制的精度和稳定性。

云台结构的设计和制造涉及到多个难点，包括稳定性、运动控制、负载能力和制造装配等方面。

设计人员需要综合考虑这些因素，并采取相应的措施来解决难题。

随着科技的不断发展，云台结构将继续得到改进和完善，为各个领域的应用提供更好的支持。

云台的使用方法和注意事项其实云台就是两个交流电机组成的安装平台，可以水平和垂直的运动。

但是要注意我们所说的云台区别于照相器材中的云台，。

照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远程可以控制其转动以及移动的方向的。

云台有多种类型：* 按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大。

* 按安装方式分为侧装和吊装，就是把云台是安装在天花板上还是安装在墙壁上。

* 按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。

按照可以运动功能分为水平云台和全方位（全向）云台。

按照工作电压分为交流定速云台和直流高变速云台。

按照承载重量分为轻载云台、中载云台和重载云台。

按照负载安装方式分为顶装云台和侧装云台。

根据使用环境分为通用型和特殊型。

通用型是指使用在无可燃、无腐蚀性气体或粉尘的大气环境中，又可分为使用型和室外型。

最典型的特殊型应用是防爆云台。

* 在挑选云台时要考虑安装环境、安装方式、工作电压、负载大小，也要考虑性能价格比和外型是否美观等因素。

云台的内部结构全方位云台内部有两个电机，分别负责云台的上下和左右各方向的转动。

其工作电压的不同也决定了该云台的整体工作电压，一般有交流 24V、交流220V 及直流24V。

当接到上、下动作电压时，垂直电机转动，经减速箱带动垂直传动轮盘转动；当接到左、右动作电压时，水平电机转动并经减速箱带动云台底部的水平齿轮盘转动。

需要说明的是云台都有水平、垂直的限位栓，云台分别由两个微动开关实现限位功能。

当转动角度达到预先设定的限位栓时，微动开关动作切断电源，云台停止转动。

限位装置可以位于云台外部，调整过程简单，也可以位于云台内部，通过外设的调整机构进行调整，调整过程相对复杂。

但外置限位装置的云台密封性不如内置限位装置的云台。

室外云台与室内云台大体一致，只是由于室外防护罩重量较大，使云台的载重能力必须加大。

什么是云台云台是监控系统中常用的，安装、固定摄像机的支撑设备。

它并非直接进行图像接收，而是由云台来控制摄像机或其它设备的转动方向。

云台是承载摄像机进行水平和垂直两个方向转动的装置。

云台内装两个电动机。

这两个电动机一个负责水平方向的转动，另一个负责垂直方向的转动。

水平转动的角度一般为350度，垂直转动则有45度、35度、75度等等。

水平及垂直转动的角度大小可通过限位开关进行调整。

云台有多种类型：云台分为固定和电动云台两种。

固定云台适用于监视范围不大的情况，在固定云台上安装好摄像机后可调整摄像机的水平和俯仰的角度，达到最好的工作姿态后只要锁定调整机构就可以了。

电动云台适用于对大范围进行扫描监视，它可以扩大摄像机的监视范围。

电动云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。

在控制信号的作用下，云台上的摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。

云台根据其回转的特点可分为只能左右旋转的水平旋转云台和既能左右旋转又能上下旋转的全方位云台。

一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。

恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。

变速云台的水平旋转速度一般在0°～32°/s，垂直旋转速度在0°～16°/s左右。

在一些高速摄像系统中，云台的水平旋转速度高达480°/s以上，垂直旋转速度在120°/s以上。

云台（Pan&Tilt）云台就是两个交流电组成的安装平台，可以水平和垂直的运动，将摄象机安装于其上，实现摄象机多个自由度运动的装置，满足对固定监控目标的快速定位，或对大范围监控环境的全景观察。

对云台的选择可以按下列分类来加以区分。

在挑选云台时要考虑安装环境、安装方式、工作电压、负载大小，也要考虑性能价格比和外型是否美观。

液压云台参数
液压云台是一种特殊的设备，它依靠内部的液压油提供阻尼，具有动态平衡的设计，无需借助外力就可以停留在任何一个位置。

液压云台具有更小的抖动，通常搭载在较重的脚架上。

以下是液压云台的主要参数：
1. 载重能力：液压云台三脚架的载重能力是一个比较重要的参数，通常根据不同的行业和使用需求来选择。

一般的液压云台三脚架的载重能力在10\~30kg不等。

2. 高度范围：液压云台三脚架的高度范围一般为100\~200cm，不同的型号会有所不同。

使用时需要根据实际情况进行调整，确保高度适合需要拍摄的画面。

3. 工作温度：液压云台三脚架一般适用于室内和室外不超过40℃的环境下工作。

当环境温度过高或过低时，可能会影响液压系统的工作效果，需要注意调整。

4. 脚管参数：脚管参数包括脚管管径、脚管节数和脚管锁扣。

脚管管径越粗，脚架的承重力和稳定性就越强。

脚管节数一般分为3节、4节、5节，节数越多收纳之后的长度就越短，但稳定性会有所降低。

脚管锁扣的作用是把脚架的节与节间锁住，可以分为扳扣式和旋钮式两种锁扣，旋钮式的脚架要比扳扣式的更稳定一些。

5. 自由度：自由度（DOF, Degree Of Freedom）是指独立对物体
状态结果产生影响的变量的数量。

对于液压云台来说，它是一个重要指标，由云台的结构决定。

例如，一种设计为2-DOF液压云台，是为了将某一设备运动到空间某一固定位置，并适应移动机器人平台的需求。

这些参数的选择和使用对于液压云台的性能和使用效果都有重要影响，因此在选择和使用液压云台时，需要根据实际需求和使用环境进行综合考虑。

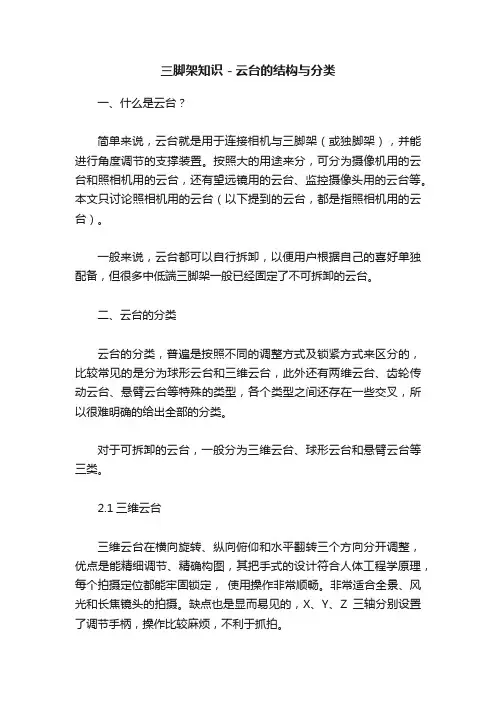

三脚架知识－云台的结构与分类一、什么是云台？简单来说，云台就是用于连接相机与三脚架（或独脚架），并能进行角度调节的支撑装置。

按照大的用途来分，可分为摄像机用的云台和照相机用的云台，还有望远镜用的云台、监控摄像头用的云台等。

本文只讨论照相机用的云台（以下提到的云台，都是指照相机用的云台）。

一般来说，云台都可以自行拆卸，以便用户根据自己的喜好单独配备，但很多中低端三脚架一般已经固定了不可拆卸的云台。

二、云台的分类云台的分类，普遍是按照不同的调整方式及锁紧方式来区分的，比较常见的是分为球形云台和三维云台，此外还有两维云台、齿轮传动云台、悬臂云台等特殊的类型，各个类型之间还存在一些交叉，所以很难明确的给出全部的分类。

对于可拆卸的云台，一般分为三维云台、球形云台和悬臂云台等三类。

2.1三维云台三维云台在横向旋转、纵向俯仰和水平翻转三个方向分开调整，优点是能精细调节、精确构图，其把手式的设计符合人体工程学原理，每个拍摄定位都能牢固锁定，使用操作非常顺畅。

非常适合全景、风光和长焦镜头的拍摄。

缺点也是显而易见的，X、Y、Z三轴分别设置了调节手柄，操作比较麻烦，不利于抓拍。

三维云台主要有锁定旋钮和齿轮调节两种控制方式。

前者操作快捷,但在构图的精确度上不如后者。

2.2 球形云台球形云台也称为万向云台，其主要特点是：活动主题是一个（或两个）球体，通过一个或几个旋杆来控制球体的活动与紧固。

球形云台的优点是松开云台的旋钮后，所有方向都可以自由活动，而一旦锁紧旋钮，所有方向都会锁紧，因此操作起来方便快捷。

相对于三维云台，它的体积较小容易携带。

比较适合体育等需要灵活快速拍摄的场合。

球形云台通常有控制水平旋转的水平锁定旋钮及控制仰俯及摇摆角度的锁定旋钮，有的还带有阻力控制旋钮。

阻力控制旋钮可以调整球体的阻尼力度，不会松开锁定旋钮相机就一倒到底，同时便于精确构图，不会出现构图时要留下沉余量的情况，特别是对于一些较重的大光圈长焦镜头来说，可以保证使用时感觉与使用标头一样轻松自如。

云台结构及工作原理一、引言云台是一种用于摄影、摄像或其他需要稳定平衡的设备，它可以实现摄像机或其他设备在水平和垂直方向上的稳定运动。

本文将介绍云台的结构和工作原理。

二、云台的结构云台一般由底座、水平轴、垂直轴和支撑系统组成。

1. 底座：云台的底座是整个设备的基础，它通常采用稳固的材料制成，以确保云台的稳定性和安全性。

2. 水平轴：云台的水平轴是使摄像机或设备能够在水平方向上进行旋转的部分。

水平轴通常由一个旋转轴和相应的驱动系统组成，驱动系统可以是电机、液压或气压系统等。

3. 垂直轴：云台的垂直轴允许摄像机或设备在垂直方向上进行旋转和倾斜。

垂直轴通常由一个旋转轴和相应的驱动系统组成，与水平轴类似。

4. 支撑系统：云台的支撑系统是为了保持摄像机或设备的平衡和稳定性而设计的。

支撑系统通常包括弹簧、液压或气压系统，以及相应的传感器和控制系统，用于感知和调整云台的姿态。

三、云台的工作原理云台的工作原理主要涉及到传感器、控制系统和驱动系统。

1. 传感器：云台上的传感器可以感知摄像机或设备的姿态和运动状态，通常包括加速度计、陀螺仪和倾斜传感器等。

这些传感器通过将姿态和运动数据传输给控制系统，以便控制系统能够根据需要进行调整。

2. 控制系统：云台的控制系统根据传感器提供的数据，判断摄像机或设备的姿态和运动状态，并通过驱动系统进行相应的调整。

控制系统可以是一个单独的控制器，也可以是嵌入在云台内部的微控制器。

3. 驱动系统：云台的驱动系统根据控制系统的指令，控制水平轴和垂直轴的运动。

驱动系统可以采用电机驱动、液压或气压驱动等不同的方式。

其中，电机驱动是最常见的方式，它可以通过控制电机的转速和方向，实现云台的水平和垂直运动。

四、云台的应用云台广泛应用于摄影、摄像、航空航天、军事等领域。

在摄影和摄像领域，云台可以使摄影师或摄像师在拍摄过程中实现平稳的运动和稳定的画面。

在航空航天领域，云台可以用于稳定相机或其他设备，以获取更清晰和稳定的图像。

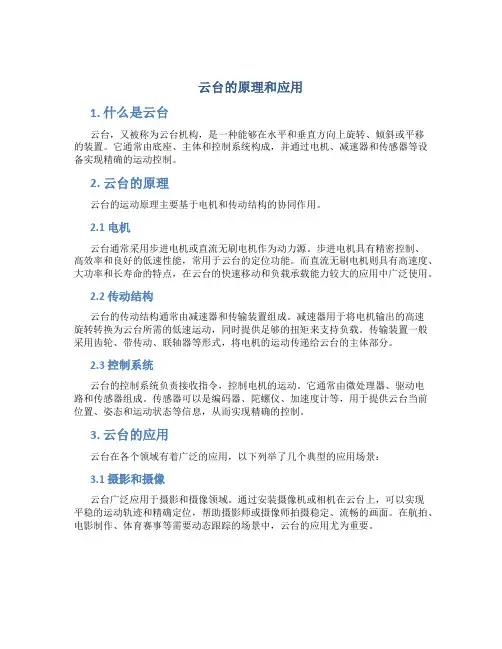

云台的原理和应用1. 什么是云台云台，又被称为云台机构，是一种能够在水平和垂直方向上旋转、倾斜或平移的装置。

它通常由底座、主体和控制系统构成，并通过电机、减速器和传感器等设备实现精确的运动控制。

2. 云台的原理云台的运动原理主要基于电机和传动结构的协同作用。

2.1 电机云台通常采用步进电机或直流无刷电机作为动力源。

步进电机具有精密控制、高效率和良好的低速性能，常用于云台的定位功能。

而直流无刷电机则具有高速度、大功率和长寿命的特点，在云台的快速移动和负载承载能力较大的应用中广泛使用。

2.2 传动结构云台的传动结构通常由减速器和传输装置组成。

减速器用于将电机输出的高速旋转转换为云台所需的低速运动，同时提供足够的扭矩来支持负载。

传输装置一般采用齿轮、带传动、联轴器等形式，将电机的运动传递给云台的主体部分。

2.3 控制系统云台的控制系统负责接收指令，控制电机的运动。

它通常由微处理器、驱动电路和传感器组成。

传感器可以是编码器、陀螺仪、加速度计等，用于提供云台当前位置、姿态和运动状态等信息，从而实现精确的控制。

3. 云台的应用云台在各个领域有着广泛的应用，以下列举了几个典型的应用场景：3.1 摄影和摄像云台广泛应用于摄影和摄像领域。

通过安装摄像机或相机在云台上，可以实现平稳的运动轨迹和精确定位，帮助摄影师或摄像师拍摄稳定、流畅的画面。

在航拍、电影制作、体育赛事等需要动态跟踪的场景中，云台的应用尤为重要。

3.2 工业检测和测量云台在工业检测和测量中也有着重要的应用。

通过搭载各种传感器和测量设备，云台可以实现对目标物体的精确定位、姿态测量、尺寸测量等功能。

这在制造业、机器人技术、自动化生产等领域发挥着重要作用。

3.3 安防监控云台在安防监控系统中被广泛使用。

通过安装摄像机在云台上，可以实现全方位的监控范围，实时定位目标、跟踪运动物体。

云台还可以配备红外夜视功能、变焦镜头等，提供更多功能和便利，提高安防监控系统的效率和作用。

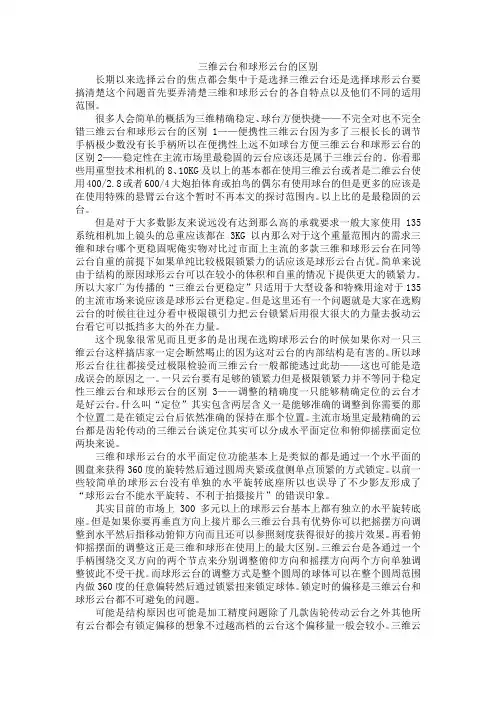

三维云台和球形云台的区别长期以来选择云台的焦点都会集中于是选择三维云台还是选择球形云台要搞清楚这个问题首先要弄清楚三维和球形云台的各自特点以及他们不同的适用范围。

很多人会简单的概括为三维精确稳定、球台方便快捷——不完全对也不完全错三维云台和球形云台的区别1——便携性三维云台因为多了三根长长的调节手柄极少数没有长手柄所以在便携性上远不如球台方便三维云台和球形云台的区别2——稳定性在主流市场里最稳固的云台应该还是属于三维云台的。

你看那些用重型技术相机的8、10KG及以上的基本都在使用三维云台或者是二维云台使用400/2.8或者600/4大炮拍体育或拍鸟的偶尔有使用球台的但是更多的应该是在使用特殊的悬臂云台这个暂时不再本文的探讨范围内。

以上比的是最稳固的云台。

但是对于大多数影友来说远没有达到那么高的承载要求一般大家使用135系统相机加上镜头的总重应该都在3KG以内那么对于这个重量范围内的需求三维和球台哪个更稳固呢俺实物对比过市面上主流的多款三维和球形云台在同等云台自重的前提下如果单纯比较极限锁紧力的话应该是球形云台占优。

简单来说由于结构的原因球形云台可以在较小的体积和自重的情况下提供更大的锁紧力。

所以大家广为传播的“三维云台更稳定”只适用于大型设备和特殊用途对于135的主流市场来说应该是球形云台更稳定。

但是这里还有一个问题就是大家在选购云台的时候往往过分看中极限锁引力把云台锁紧后用很大很大的力量去扳动云台看它可以抵挡多大的外在力量。

这个现象很常见而且更多的是出现在选购球形云台的时候如果你对一只三维云台这样搞店家一定会断然喝止的因为这对云台的内部结构是有害的。

所以球形云台往往都接受过极限检验而三维云台一般都能逃过此劫——这也可能是造成误会的原因之一。

一只云台要有足够的锁紧力但是极限锁紧力并不等同于稳定性三维云台和球形云台的区别3——调整的精确度一只能够精确定位的云台才是好云台。

什么叫“定位”其实包含两层含义一是能够准确的调整到你需要的那个位置二是在锁定云台后依然准确的保持在那个位置。

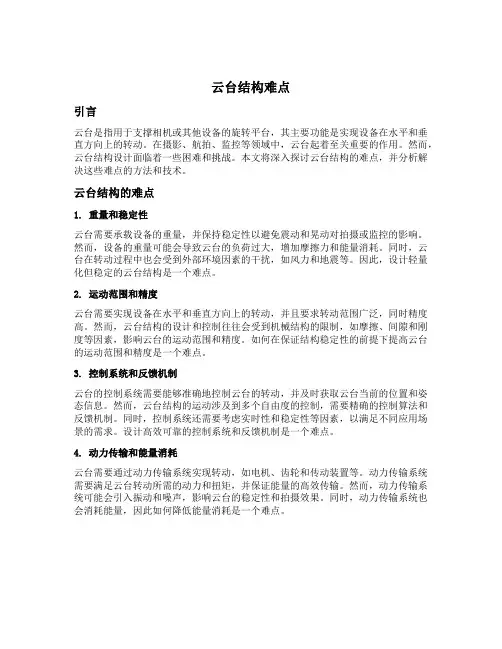

云台结构难点引言云台是指用于支撑相机或其他设备的旋转平台，其主要功能是实现设备在水平和垂直方向上的转动。

在摄影、航拍、监控等领域中，云台起着至关重要的作用。

然而，云台结构设计面临着一些困难和挑战。

本文将深入探讨云台结构的难点，并分析解决这些难点的方法和技术。

云台结构的难点1. 重量和稳定性云台需要承载设备的重量，并保持稳定性以避免震动和晃动对拍摄或监控的影响。

然而，设备的重量可能会导致云台的负荷过大，增加摩擦力和能量消耗。

同时，云台在转动过程中也会受到外部环境因素的干扰，如风力和地震等。

因此，设计轻量化但稳定的云台结构是一个难点。

2. 运动范围和精度云台需要实现设备在水平和垂直方向上的转动，并且要求转动范围广泛，同时精度高。

然而，云台结构的设计和控制往往会受到机械结构的限制，如摩擦、间隙和刚度等因素，影响云台的运动范围和精度。

如何在保证结构稳定性的前提下提高云台的运动范围和精度是一个难点。

3. 控制系统和反馈机制云台的控制系统需要能够准确地控制云台的转动，并及时获取云台当前的位置和姿态信息。

然而，云台结构的运动涉及到多个自由度的控制，需要精确的控制算法和反馈机制。

同时，控制系统还需要考虑实时性和稳定性等因素，以满足不同应用场景的需求。

设计高效可靠的控制系统和反馈机制是一个难点。

4. 动力传输和能量消耗云台需要通过动力传输系统实现转动，如电机、齿轮和传动装置等。

动力传输系统需要满足云台转动所需的动力和扭矩，并保证能量的高效传输。

然而，动力传输系统可能会引入振动和噪声，影响云台的稳定性和拍摄效果。

同时，动力传输系统也会消耗能量，因此如何降低能量消耗是一个难点。

解决云台结构难点的方法和技术1. 结构优化和材料选择通过优化云台的结构设计，减少结构的重量和摩擦，提高结构的刚度和稳定性。

同时，选择合适的材料，如高强度合金和碳纤维等，可以降低云台的重量，并提高结构的强度和稳定性。

2. 传感器和控制算法利用传感器和控制算法来实现云台的精确控制和反馈。
