三轴稳定云台图示

云台使用说明1，该云台使用3s锂电池（11.1v），或者12v左右的直流电供电。

2，接电源时，千万注意电源的正负级，否则会烧坏驱动板。

任何滑环线的接头，通电后，都不要和接收机的正极接触。

3，云台跟机架连接后，云台不要处在螺旋桨风的下面，否则会引起云台抖动。

4，云台是为正常的航拍飞行准备的，非暴力飞行和3d飞行。

飞行器的操控要柔和。

5，相机重心的调整办法，用铅笔在长条孔上画一条大约位置线，以它为调整线，在这线的左右、上下调整即可，调整到相机能停留在任何位置即可，理论上重心调整越准确，稳定效果越好。

（如斯坦尼康调整方法相似）。

不同相机，不同镜头，重心点是不同的，所以一定要进行重心调整。

6，云台通电后，要静止几秒钟，让云台自检。

自检时不要晃动云台，否则自检会失败。

7，缠绕的橡胶布最好不用撕掉，保护相机底部，也可避免高频振荡。

8，无刷电机磁铁对电子罗盘可能有干扰，请抬高电子罗盘。

9，滑环输出线上有标注接法，请按线序跟接收机连接好，GND地线（绿色那根）是共用一根即可。

测试时，如果滑环上标注的线没有连接到接收机，注意要把它们线头叉开隔开，不要让它们意外短路在一起，否则可能会引起内部参数错乱。

10，滑环线共12根，云台电源、控制等用6根，剩下6根是备用，塞在驱动板和铝板之间，备用的6根滑环线供视频信号、快门线信号使用。

上下颜色一致的线即相通。

11，跟飞越810直接悬挂连接时，如果不好操作，可把云台减震板的顶板和av球卸下，先把顶板（+av球）和飞行器底板连接，再把av球和底板连接。

12，发货出去的云台，连接线都上有标明该线的作用功能，方便使用者与接收机的连接。

13，云台发货前，本人都已经亲手调整测试过。

请认真核对每根线和你接收机的连接、和电源的连接，没有确认之前，不要轻易插电！14，驱动板是裸露的，板上的电路要注意不要被意外短路。

通电情况下，不要拔插信号线和负极线，不要碰到接收机的正极。

否则可能导致驱动板损坏。

适用于GoPro HERO5 / GoPro HERO4 / Session或其它尺寸相近的运动摄像机FY WG2 三轴穿戴式稳定器桂林飞宇科技股份有限公司V 1.1CN 使 用 说 明!WG2 特别说明WG2有精密机械转动机构，防水设计可以完全满足淋雨和泼水场景使用，在一定条件下可以在水中使用。

在水中使用时请按照下面要求做，否则有损坏云台的风险。

1.下水前确保USB胶塞已盖好，使用后搽干放置通风处晾干再充电。

3. 在海水环境使用有损坏风险，不建议使用。

2. 在水下使用时，水深不超过0.5m，连续使用时间不超过5分钟。

4.如果接触了海水，必须立即用清水冲洗，在淡水中侵泡3分钟，否则海水风干后会结晶导致云台转动阻塞。

注※机身防水涂料，有少量刺激性异味，如果有少量液体流出或有异味属于正常现象。

3漂流游泳212入门指南1安装相机将运动相机装上，并拧紧手拧螺丝。

2开 / 关机长按功能键，绿灯亮起后松开。

长按功能键，红灯快闪至常亮后松开。

注意：相机安装稳固后才能开机1/4英寸螺丝孔位产品概览*本产品不包含图示的运动相机1/4英寸螺丝孔位防水34相机右置前置方式相机右置悬挂方式立式方式App下载及连接12连接App 下载App5在手机应用商城搜索 “Feiyu ON” 下载或者用手机扫描二维码下载。

* Android版本请使用浏览器扫描二维码下载* 系统要求：iOS 9.0或更高版本，Android 6.0或更高版本iOS 版本 Android 版本（1）启动稳定器。

切换模轨迹延时镜头变焦固件升级拍照/录像定时拍照重叠影像横竖切换视频剪辑实时美颜光轨拍摄人脸锁定物体跟踪超广角全景......慢动作实时滤镜模拟摇杆跟随模式模式模式复位设置教程升级6功能/模式镜头方向保持不变。

航向跟随模式 俯仰和横滚保持方向不变，镜头随着底座转动的方向而转动。

航向和俯仰跟随模式横滚保持方向不变，镜头随着底座转动的方向而转动。

无人机警用解决方案无人机警用系统解决方案一、无人机警用系统行业概述1.行业概述无人机凭借成本低、易操纵、高度灵活和稳定等优点，能够完成空中监控、日常巡逻、搜索跟踪等任务，受到了警务部门的青睐。

公安干警和武警利用无人机来应对突发的社会事件，交警部门则用无人机来进行交通方面的管理，特警部门则利用无人机进行空中侦察抓捕罪犯等工作。

总之，警用无人机在未来将会协助各个警察部门在公共安全领域发挥更为重要的作用。

2.行业应用【1】无人机在社区民警领域的应用一般而言，社区民警时公安派出所从事治安防范、管理和沟通群众的主要力，主要承担的职责有六项，即开展群众工作、掌握社情民意、管理实际人口、组织安全防范以及维护治安秩序、应急救助等服务。

对于管辖范围较大、人口较为密集的地区，无人机的装备无疑为社区民警的工作带来了极大的提升。

（1）公共领域的常规巡查对于片区治安来说，巡查是社区民警必不可少的一项工作。

但是对于管辖区域大、人口密集且分散分布的地区，由于警务力量不足等因素，可能造成巡查存在漏洞，给犯罪分子以可乘之机。

无人机一般可携带多种警务设备，包括高清数码摄像机、夜视仪等，可以帮助社区民警对管辖区域进行定时定线地巡查。

不仅可以节省警务力量，而且有利于公安部门及时掌握相关区域的公共安全状况。

（2）大型集会的监控无人机可对会场空中监控，提供高清画面，并可以快速机动到任何需要的区域上空，搜索发现地面可疑人员、车辆，提供强有力的空中情报保障。

将视频图像实时传输回指挥中心，指挥中心根据无人机传输回的资料对现场实时掌控，一旦发现突发情况，无人机可以第一时间发现，极大地提高了应急处理效率。

（3）聚众闹事事件的监控无人机飞抵事故目标区域上空对目标区域进行全方位不间断的监控，为公安干警全面掌控事态提供了先决条件。

警方可根据无人机拍摄的资料对事故责任方进行举证，同时可以了解目标区域的事件发展情况，及时形成相应的决策，防止事态失控。

（4）应对突发媒介失灵事件面对因谣言而发生的群众聚集事件，无人机加装空投装置后，能进行特殊物品的投送，如播撒传单，向地面人员传递信息，达到辟谣效果。

云台结构及工作原理一、引言云台是一种用于摄影、摄像或其他需要稳定平衡的设备，它可以实现摄像机或其他设备在水平和垂直方向上的稳定运动。

本文将介绍云台的结构和工作原理。

二、云台的结构云台一般由底座、水平轴、垂直轴和支撑系统组成。

1. 底座：云台的底座是整个设备的基础，它通常采用稳固的材料制成，以确保云台的稳定性和安全性。

2. 水平轴：云台的水平轴是使摄像机或设备能够在水平方向上进行旋转的部分。

水平轴通常由一个旋转轴和相应的驱动系统组成，驱动系统可以是电机、液压或气压系统等。

3. 垂直轴：云台的垂直轴允许摄像机或设备在垂直方向上进行旋转和倾斜。

垂直轴通常由一个旋转轴和相应的驱动系统组成，与水平轴类似。

4. 支撑系统：云台的支撑系统是为了保持摄像机或设备的平衡和稳定性而设计的。

支撑系统通常包括弹簧、液压或气压系统，以及相应的传感器和控制系统，用于感知和调整云台的姿态。

三、云台的工作原理云台的工作原理主要涉及到传感器、控制系统和驱动系统。

1. 传感器：云台上的传感器可以感知摄像机或设备的姿态和运动状态，通常包括加速度计、陀螺仪和倾斜传感器等。

这些传感器通过将姿态和运动数据传输给控制系统，以便控制系统能够根据需要进行调整。

2. 控制系统：云台的控制系统根据传感器提供的数据，判断摄像机或设备的姿态和运动状态，并通过驱动系统进行相应的调整。

控制系统可以是一个单独的控制器，也可以是嵌入在云台内部的微控制器。

3. 驱动系统：云台的驱动系统根据控制系统的指令，控制水平轴和垂直轴的运动。

驱动系统可以采用电机驱动、液压或气压驱动等不同的方式。

其中，电机驱动是最常见的方式，它可以通过控制电机的转速和方向，实现云台的水平和垂直运动。

四、云台的应用云台广泛应用于摄影、摄像、航空航天、军事等领域。

在摄影和摄像领域，云台可以使摄影师或摄像师在拍摄过程中实现平稳的运动和稳定的画面。

在航空航天领域，云台可以用于稳定相机或其他设备，以获取更清晰和稳定的图像。

三轴手机手持稳定器说明书 CN V 1.1目录1. 产品概览 (2)2. 快速体验 (3)3.充电 (4)4.横竖拍切换 (4)5.伸缩杆的使用 (5)6.三脚架 (5)7.连接 (6)8.常用操作 (10)9. 功能模式介绍 (12)10.工作模式 (13)11.指示灯 (15)12. 保护机制 (16)13. 稳定器初始化 (16)14. 参数 (17)飞宇Vimble 3是一款适配手机的三轴手持稳定器，小巧可折叠，有延长杆。

稳定器支持横拍和竖拍，可控制手机拍摄。

使用建议飞宇Vimble 3提供了以下资料，建议使用前先观看和阅读：1. 快速入门手册2. 使用说明书（电子版）教程·可在飞宇官网 https:///play/ 观看教学视频或扫描二维码前往。

·可在Feiyu ON App--[技巧]页面查看教学视频。

下载安装 Feiyu ON App在使用过程需要用到Feiyu ON App，请在手机应用商城搜索下载，或用手机扫描二维码下载。

* 系统要求: iOS 9.0或更高版本，Android 6.0或更高版本* Android版本请使用浏览器扫描二维码下载iOS Android1. 产品概览[1] 横滚轴[2] 横臂[3] 俯仰轴[4] 竖臂[5] 航向轴[6] 上扳机键 (App内可自定义)[7] 下扳机键[8] 手柄 (内置电池)[9] Type-C拓展配件口[10] 限位[11] A键[12] B键[13] 调焦键[14] 手机夹[15] 伸缩杆 (0~198mm)[16] 四向摇杆[17] 拨轮键[18] 拨轮功能切换键[19] 状态指示灯[20] 电量指示灯[21] 相册键[22] 模式键[23] 拍照/录像键[24] Type-C充电端口[25] 电源键[26] 1/4英制螺纹孔[27] 三脚架*本产品不含手机。

2. 快速体验步骤1：折叠/展开若手机倾斜，可左右移动手机至水平。

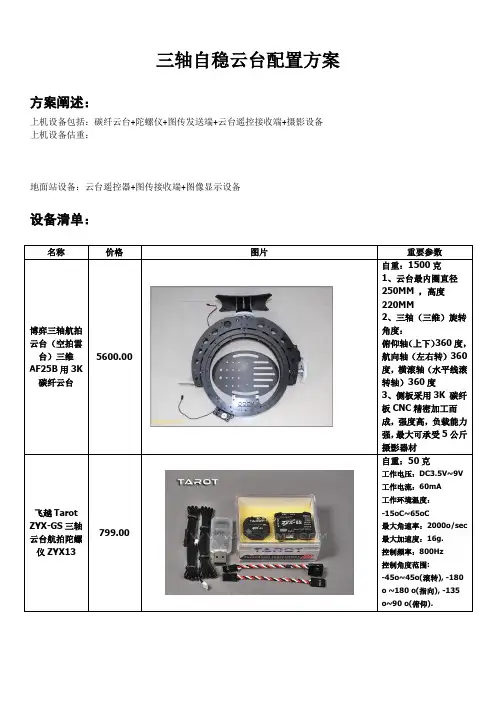

三轴自稳云台配置方案方案阐述：上机设备包括：碳纤云台+陀螺仪+图传发送端+云台遥控接收端+摄影设备上机设备估重：地面站设备：云台遥控器+图传接收端+图像显示设备设备清单：图片5600.00 自重：1250MM220MM2角度：俯仰轴航向轴（左右转）度，转轴）3板成，强，摄影器材自重：工作电压：工作电流：工作环境温度：-15oC~65oC最大角速率：最大加速度：控制频率：控制角度范围-45o~45o(o ~180 o(o~90 o(扬声器输出功率：≥250mW/8DC12V8w2030×34(D)mm通道个数适合机种机（固定翼）发射功率高频调制方式编码方式数据分辨率液晶显示类型低电压警告模拟器接口供电接口电源供应电源整机重量天线长度尺寸m;1050.00 1.2GHz步传输-发射功率大-路，可靠性高- 8开关选择设置--路，无温飘现象4560.00 一体化摄像机图象分辨率分辨率镜头焦距变焦（倍数字A重量高度宽度长度安装示意图：测试视频地址：视频: 博弈航拍自稳云台演示5D单反相机自稳两轴云台/v_show/id_XNTA4OTU3NTcy.html视频: 五零出品，大飞机800试飞花絮1/v_show/id_XNDEwNzYwODgw.html。
