10kv高压隔离开关厂家-型号-价格-主要技术参数

概述:有机复合绝缘高压隔离开关，适用于相应电压品级及电流负荷的电力系统中作输配线路及电器设备接通或断开之用，以便于电力系统停电或检修，保障检修工作人员的安全用途及利用范围：HGW9系列户外高压隔离开关（以下简称隔离开关）用于单相或三相交流50HZ，额定电压10~15kV，额定电流200~100A的电力系统中，作为有电压无负载时分合电路和过载保护之用。

其利用地址环境的条件如下：1、户外；2、环境温度: +400C;3、海拔高度不超过4000m；4、最大风速不超过35m/s；5、3级及以下污秽地区；6、地震烈度不超过8级。

技术参数表：结构与原理：隔离开关由底座、支柱绝缘子、导电部份和保险钩等部份组成。

触刀上装有保险钩，合闸后即自行闭锁，不会因自重或电动力的作用而自行分闸，隔离开关用钩棒进行分、合闸操作。

隔离开关的支柱绝缘子采用有机硅复合绝缘材料整体模压一次成型，除一般隔离开关的共同特性外，还具有外形美观、体积小、重量轻、抗老化、耐污秽特性好、安装运输无破损等优点，可以大大提高系统运行的安全可靠性。

以上是HGW9-10kV隔离开关详细信息，若是您对HGW9-10kV隔离开关的价钱、厂家、型号、图片有什么疑问，请联系咱们获取HGW9-10kV隔离开关的最新信息。

10kV交流高压户外隔离开关技术规范书工程项目：广西电网公司年月目录1总则2利用环境条件3技术参数和要求4实验5供货范围6技术资料和图纸交付进度7运输要求8技术服务1总则本设备技术规范书适用于10kV系统户外隔离开关和接地开关，本技术规范书提出了该产品的功能设计、结构、性能、和实验等方面的技术要求。

需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套知足本规范书和现行有关标准要求的高质量产品及其相应服务。

若是供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全知足本规范书的要求。

产品类目：电气>>开关类>>隔离开关>>高压隔离开关>>名称：10kV户外高压隔离开关价格：元规格：色彩：放入购买清单放入预采购清单生产厂商..........................................................................................简介..........................................................................................广泛适用于额定电压10kV、频率50HZ的单相户外装置，用在有电压而无负载时分、合电路。

促销信息..........................................................................................详细信息..........................................................................................一、产品概述HGW9-10型复合绝缘户外高压隔离开关广泛适用于额定电压10kV、频率50HZ的单相户外装置，用在有电压而无负载时分、合电路。

本系列隔离开关采用了各种最新技术及最新工艺，性能可靠，维护方便，具有瓷绝缘开关产品所不能比拟的的优越性，是配电线路尤其是重污秽线路的首选产品：1.绝缘外套采用最先进配方的硅橡胶材料生产，具有优异的电气性能。

2.产品复合绝缘结构设计科学合理，较好解决了瓷外套防污能力差、易开裂的问题。

选用优质的环氧树脂玻璃棒作内支架材料，抗拉强度高达以上。

3.绝缘支柱采用一次成型工艺，工艺先进，性能可靠。

闸刀采用槽型结构，增大了散热面积，提高了闸刀的机械强度，动热稳定性大大提高。

4.重量轻、免维护，使用方便，便于安装和运输。

10kv户内隔离开关技术参数一、背景介绍1.1 10kv户内隔离开关的作用10kv户内隔离开关作为配电系统中的重要组成部分，主要用于在10kv配电系统中对线路进行隔离操作，保障人员和设备的安全。

1.2 10kv户内隔离开关的应用领域10kv户内隔离开关广泛应用于城市建筑、工矿企业、高速公路、铁路等各种电力配电系统中。

二、技术参数2.1 额定电压10kv户内隔离开关的额定电压为10kv，能够在10kv配电系统中稳定运行。

2.2 额定电流10kv户内隔离开关的额定电流通常包括200A、400A、630A等多个规格，用户可根据具体的电力负载情况进行选择。

2.3 隔离开关类型10kv户内隔离开关根据结构形式可分为固定式和可移动式两种类型，以满足不同场合的使用需求。

2.4 隔离开关操作机构10kv户内隔离开关的操作机构通常采用手动和电动两种方式，能够实现远程和现场操作，方便用户使用。

2.5 隔离开关动作次数10kv户内隔离开关的动作次数通常大于xxx次，保证了设备的使用寿命和可靠性。

2.6 隔离开关的绝缘水平10kv户内隔离开关的绝缘水平符合国家标准，能够在高压环境下保持良好的绝缘性能。

2.7 隔离开关的防护等级10kv户内隔离开关的防护等级通常达到IP40或IP54，保证了设备在恶劣环境下的可靠运行。

2.8 其它技术参数如开关的短时耐受电流、分断能力、闭合电压等参数，都是影响10kv 户内隔离开关性能的重要因素。

三、产品优势3.1 安全可靠10kv户内隔离开关经过严格的设计和检测，具有良好的绝缘性能和稳定的分断能力，能够在高压环境下安全可靠运行。

3.2 灵活多样10kv户内隔离开关提供多种规格和型号选择，同时具有固定式和可移动式两种结构形式，能够满足不同场合的使用需求。

3.3 操作便捷10kv户内隔离开关的操作机构灵活多样，可实现手动和电动两种操作方式，方便用户进行远程和现场操作。

3.4 维护保养简便10kv户内隔离开关设计合理，维护保养简便，节省了用户的维修成本和时间。

高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。

GN19－10/630系列高压隔离开关一、用途GN19－10/630系列高压隔离开关（以下简称开关）系户内高压电器设备，用于交流50赫兹，额定电压10千伏以及以下的网络中，作为有电压而无负载的情况下分，合电路之用。

二、使用环境条件1、海拔高度不超过1000m;2、周围环境温度不高于+40℃及不低于-5℃；3、相对湿度不大于90%（+25℃）4、无剧烈振动、摆动或冲击的场所；5、无火灾,爆炸,腐蚀金属破坏绝缘的有害气体及导电、尘埃场所三、型号及含义G N 19 104 S热稳定电流(千安)额定电流（安）额定电压（千伏）设计序号户内装置隔离开关四、主要技术参数五、结构简介GN19－10/630系列隔离开关的每相导电部分通过两个支柱绝缘子固定在角钢底座上，平行安装，导电部分由触头、触座和触刀组成，触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6-1T型操动机构相连，操动机构上用连动杆(用户自备)接至开关一起连动。

底架装配、由主轴限位板(停档)组成、限位板主要用来保证导电触刀分、合时的到位所设计的终点位置。

开关分闸时，操动机构手柄向下方向拉，可使开关分闸，反向上之推进则合闸。

在触头、触刀接触处加有压力弹簧的目的是：当很大的短路电流通过时加强了两触刀之间的压力。

亦即增加了接触处的接触压力，因此提高了开关的动热稳定性。

六、安装与调整5.1、安装前的准备工作5.2、打开包装箱，按照装箱单检查产品备件及随附技术文件是否齐全，检查产品在运输、保管过程中有无损伤。

5.3、将固定操动机构的零件拆除。

5.4、清除产品内的灰尘污物，用于抹布仔细擦拭绝缘子表面。

5.5、在所有机械摩擦部分，涂工业凡士林油。

5.6、隔离开关与操动机构可以垂直或倾斜安装在开关柜内。

5.7、按安装图给定的安装尺寸确定隔离开关的位置。

并注意开关在分合闸时，其导电部分对地的绝缘距离不小于125mm。

5.8、安装后CS6-1T型操动机构的手柄转动角度应与隔离开关“分”、“合”时主轴转动的角度相配合。

产品类目：电气>>开关类 >>隔走开关 >>高压隔走开关>>名称：10kV 户外高压隔走开关价格：元规格：色彩：放入购置清单放入预采买清单生产厂商..........................................................................................简介..........................................................................................宽泛合用于额定电压10kV、频次 50HZ的单相户外装置，用在有电压而无负载时分、合电路。

促销信息..........................................................................................详尽信息..........................................................................................一、产品概括HGW9-10型复合绝缘户外高压隔走开关宽泛合用于额定电压10kV、频次 50HZ的单相户外装置，用在有电压而无负载时分、合电路。

本系列隔走开关采纳了各样最新技术及最新工艺，性能靠谱，保护方便，拥有瓷绝缘开关产品所不可以比较的的优胜性，是配电线路特别是重污秽线路的首选产品：1.绝缘外衣采纳最初进配方的硅橡胶资料生产，拥有优秀的电气性能。

2.产品复合绝缘构造设计科学合理，较好解决了瓷外衣防污能力差、易开裂的问题。

采纳优良的环氧树脂玻璃棒作内支架资料，抗拉强度高达以上。

3.绝缘支柱采纳一次成型工艺，工艺先进，性能靠谱。

闸刀采纳槽型构造，增大了散热面积，1提升了闸刀的机械强度，动热稳固性大大提升。

10kv户外高压隔离开关10kV户外高压隔离开关一、引言10kV户外高压隔离开关是电力系统中的重要组成部分，用于隔离和切断电力设备电源。

本文将介绍10kV户外高压隔离开关的定义、作用、结构、工作原理、安装注意事项以及维护保养方法。

二、定义10kV户外高压隔离开关是指在10kV电力系统中，用于切断电路和电气设备电源，并确保电器设备处于安全隔离状态的开关装置。

它具有隔离功能，可以在电气设备维护、检修或故障处理时切断电源，保障维修人员的安全。

三、作用10kV户外高压隔离开关主要用于以下几个方面：1. 隔离电源：当需要对电气设备进行维修、检修或故障处理时，可以切断电源，确保维修人员的安全。

2. 保护设备：在电力系统中，当电气设备出现故障时，可以迅速切断电气设备和电源之间的连接，确保故障不会传导到其他设备。

3. 检修电流变压器：在电力系统中，需要对电流变压器进行检修、维护和校准时，可以使用10kV户外高压隔离开关切断变压器与电源之间的连接。

四、结构10kV户外高压隔离开关一般由隔离刀闸、绝缘支撑结构、操作机构和接地刀闸等部件组成。

其中，隔离刀闸用于切断电气设备与电源之间的连接，绝缘支撑结构用于支撑和固定隔离刀闸，操作机构用于进行手动或电动操作，而接地刀闸用于确保设备处于安全的接地状态。

五、工作原理10kV户外高压隔离开关的工作原理是通过手动或电动操作，控制隔离刀闸的闭合和断开，以实现对电气设备和电源之间的连接与隔离。

当隔离刀闸处于闭合状态时，电气设备和电源相连通；当隔离刀闸处于断开状态时，电气设备与电源被隔离。

六、安装注意事项1. 安装位置选择：10kV户外高压隔离开关应安装在通风良好、湿度低、无腐蚀性气体和易燃物质的区域。

2. 固定支架：安装前应确保支架结构牢固可靠，能够承受开关的重量和冲击力。

3. 接地：确保10kV户外高压隔离开关的接地可靠，以保证设备运行安全。

4. 连接线路：根据设计要求，确保连接线路正确安装并可靠接地。

GW9-10/630A 隔离开关一、产品型号及符号含义GW9-10/630A 型户外单极隔离开关(以下简称为开关)适用于10千伏高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。

开关供三相线路系统单相使用，其结构简单、经济，使用方便。

开关的额定电流有：200；400；600和1000安。

它们皆由底座、支柱绝缘子、导电部分和机构部分组成。

采用闸刀式结构分合闸达到切断和闭合线路。

每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度对以得到开关闸刀所需要的接触压力。

开关分合闸时用绝缘钩棒操作机构部分便可以进行会闭运动。

闸刀有自锁装置。

开关的外形见图一所示。

二、使用环境条件和主要技术参数1、使用环境条件:1.1海拔高度不超过1000米；1.2环境温度：最高环境温度不高于+40℃最低环境温度不低于-30℃l.3户外风速不超过35米/秒；1.4地震烈度不超过8级；1.5 安装场所应无严重影响开关绝缘和导电能力的气体，蒸气，化学性质沉积、盐雾、灰尘污垢及其他爆炸性、侵蚀性介质1.6、安装场所应无频繁的剧烈振动。

三、安装、使用和调整3、安装方式和安装尺寸见图一和图二所示4、安装前的工作4.l 清除另件上的灰尘、污物，并仔细擦除绝缘瓷瓶的表面，擦洗接地螺钉的接线表面。

4.2在转动部位和接触处涂一层工业凡士林。

4.3检查接触面，调节压缩弹簧的高度，使接触压力符合表二。

4.4本开关只适用于吊装使用如图二所示，它一般与线路上的变压器配合使用。

4.5本开关额定电流在200-400安时一般只使用三个安装孔。

600-1000安的使用三个安装孔。

4.6每年定期检查开关下列部位。

4.6.l清除尘垢，特别是导电部分，接触面处和绝缘瓷瓶表面等。

4.6.2、检查各另作部件有无损伤，特别注意检查绝缘瓷瓶有无损失，破裂现象。

4.6.3、检查导电部分的接触面是否良好。

8、拆箱后，检查产品及随附的产品合格证，安装使用说明书等是否齐全。

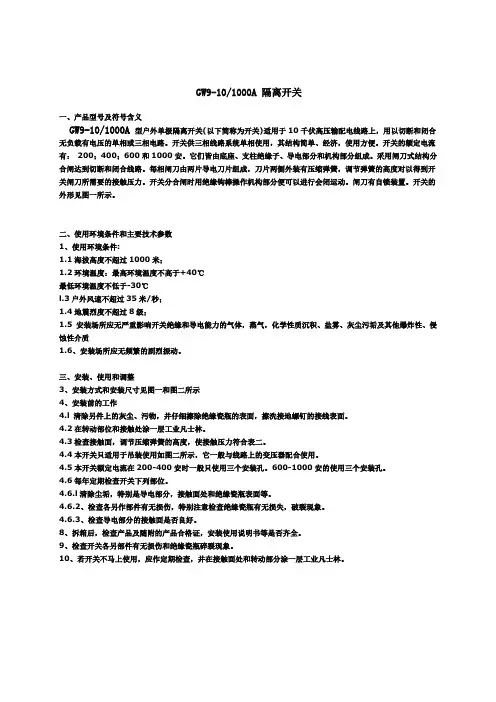

GW9-10/1000A 隔离开关一、产品型号及符号含义GW9-10/1000A 型户外单极隔离开关(以下简称为开关)适用于10千伏高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。

开关供三相线路系统单相使用，其结构简单、经济，使用方便。

开关的额定电流有： 200；400；600和1000安。

它们皆由底座、支柱绝缘子、导电部分和机构部分组成。

采用闸刀式结构分合闸达到切断和闭合线路。

每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度对以得到开关闸刀所需要的接触压力。

开关分合闸时用绝缘钩棒操作机构部分便可以进行会闭运动。

闸刀有自锁装置。

开关的外形见图一所示。

二、使用环境条件和主要技术参数1、使用环境条件:1.1海拔高度不超过1000米；1.2环境温度：最高环境温度不高于+40℃最低环境温度不低于-30℃l.3户外风速不超过35米/秒；1.4地震烈度不超过8级；1.5 安装场所应无严重影响开关绝缘和导电能力的气体，蒸气，化学性质沉积、盐雾、灰尘污垢及其他爆炸性、侵蚀性介质1.6、安装场所应无频繁的剧烈振动。

三、安装、使用和调整3、安装方式和安装尺寸见图一和图二所示4、安装前的工作4.l 清除另件上的灰尘、污物，并仔细擦除绝缘瓷瓶的表面，擦洗接地螺钉的接线表面。

4.2在转动部位和接触处涂一层工业凡士林。

4.3检查接触面，调节压缩弹簧的高度，使接触压力符合表二。

4.4本开关只适用于吊装使用如图二所示，它一般与线路上的变压器配合使用。

4.5本开关额定电流在200-400安时一般只使用三个安装孔。

600-1000安的使用三个安装孔。

4.6每年定期检查开关下列部位。

4.6.l清除尘垢，特别是导电部分，接触面处和绝缘瓷瓶表面等。

4.6.2、检查各另作部件有无损伤，特别注意检查绝缘瓷瓶有无损失，破裂现象。

4.6.3、检查导电部分的接触面是否良好。

8、拆箱后，检查产品及随附的产品合格证，安装使用说明书等是否齐全。

10kV 高压开关柜技术规范书建设单位：编制单位：二零零九年月日表1货物需求及供货范围一览表注：投标人应用详细的一次接线图和布置图说明供货范围。

表 2 必备的备品备件、专用工具和仪器仪表供货表表 3 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）1、总则1.1、本设备技术规范书适用于额定电压为10KV高压开关柜、它提出了高压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2、本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提出供符合本规范书和工业标准的优质产品。

1.3、如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4、本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5、本设备技术规范经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。

1.6本技术规范书未尽事宜，由买、卖双方协商确定。

2、技术要求2.1、应遵循的主要现行标准GB156-1993 标准电压GB311.1-1983 高压输变电设备的绝缘配合GB311.2～311.6-1983 高电压试验技术GB1408-1989 固体绝缘材料工频电气强度的试验方法GB3309-1989 高压开关设备常温下的机械试验GB7354-1987 局部放电测量GB11022-1989 高压开关柜设备通用技术条件SD/T318-1989 高压开关柜闭锁装置技术条件DL/T402-1991 交流高压断路器订货技术条件DL/T486-1992 交流高压隔离开关订货技术条件DL/T539-1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-1996 高压开关设备的共用订货技术条件GB2706-1989 交流高压电器动热稳定试验方法GB763-1990 交流高压电器在长期工作时的发热GB5582 高压电力设备外绝缘污秽等级GB2900 电工名词术语GB1984-89 交流高压断路器2.2工程概况及系统情况2.1.1工程项目名称：2.1.2工程地址：宁夏境内2.1.3交通、运输：汽运到现场2.1.4电力系统情况：a ：系统标称电压：10kVb：系统最高电压：12 kVc：系统额定频率：50Hzd：系统中性点接地方式：非有效性接地e：安装地点：户内3使用条件表4 使用条件4技术参数和性能要求技术参数和技术偏差表卖方应认真填写技术参数响应表中买方保证值。
