高压隔离开关

高压隔离开关基础知识1、高压隔离开关含义高压隔离开关又称隔离刀闸，没有专门的灭弧装置，不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开后才可进行操作。

它的主要作用是配合断路器接通和断开电源，改变设备的运行状态。

2、高压隔离开关的用途1）用来隔离电源，保证检修安全，使检修的电气设备与电源有明显的断开点；2）进行倒闸操作以改变系统运行方式，如在双母线运行的电路中，利用隔离开关将设备或线路从一组母线切换到另一组母线上去；3）在一定情况下，可以用来接通和切断小电流电路。

如利用隔离开关可进行以下操作：（1）分，合电压互感器和避雷器回路。

（2）分，合母线的充电电流。

（3）分，合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。

3、高压隔离开关的分类1）按安装场所分为：户内和户外两种；2）按极数分为：单极和三极两种；3）按绝缘支柱的数目分为：单柱式、双柱式和三柱式三种；4）按结构特点分为：闸刀式，螺旋式和插入式三种；5）按作用不同分为：带接地刀开关和不带接地刀开关两种；6）按配用的操纵机构分为：手动、电动和气动操作机构等类型。

4、高压隔离开关的结构隔离开关主要由支持底座、导电部分、绝缘子、传动机构和操动机构组成。

1）支持底座该部分的作用是起支持和固定作用，它将导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

2）导电部分包括触头、闸刀、接线座，该部分的作用是传导电路中的电流。

3）绝缘子包括支持绝缘子、操作绝缘子，其作用是将带电部分和接地部分绝缘开来。

4）传动机构它的作用是接受操动机构的力矩，并通过拐臂、连杆、轴齿或是操作绝缘子，将运动传动给触头，以完成隔离开关的分、合闸动作。

5）操动机构与断路器操动机构一样，通过手动、电动、气动、液压向隔离开关的动作提供能源。

5、高压隔离开关的常见故障及处理1）拒绝分闸（1）隔离开关拒绝分闸的原因：冰冻引起拒分；传动机构卡滞；接触部分卡住。

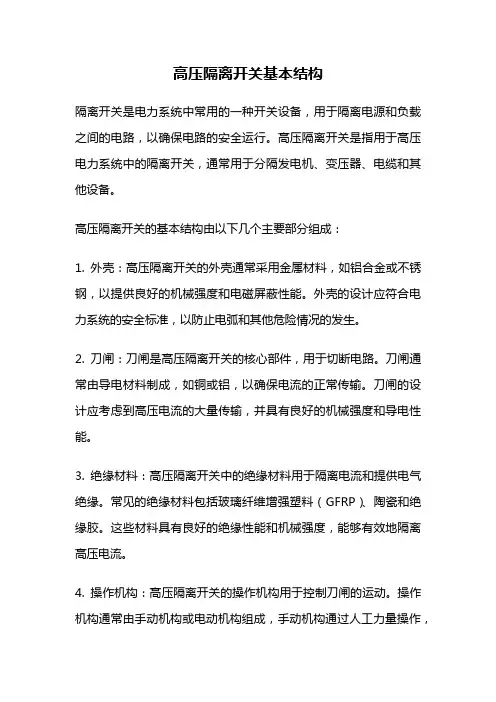

高压隔离开关基本结构隔离开关是电力系统中常用的一种开关设备，用于隔离电源和负载之间的电路，以确保电路的安全运行。

高压隔离开关是指用于高压电力系统中的隔离开关，通常用于分隔发电机、变压器、电缆和其他设备。

高压隔离开关的基本结构由以下几个主要部分组成：1. 外壳：高压隔离开关的外壳通常采用金属材料，如铝合金或不锈钢，以提供良好的机械强度和电磁屏蔽性能。

外壳的设计应符合电力系统的安全标准，以防止电弧和其他危险情况的发生。

2. 刀闸：刀闸是高压隔离开关的核心部件，用于切断电路。

刀闸通常由导电材料制成，如铜或铝，以确保电流的正常传输。

刀闸的设计应考虑到高压电流的大量传输，并具有良好的机械强度和导电性能。

3. 绝缘材料：高压隔离开关中的绝缘材料用于隔离电流和提供电气绝缘。

常见的绝缘材料包括玻璃纤维增强塑料（GFRP）、陶瓷和绝缘胶。

这些材料具有良好的绝缘性能和机械强度，能够有效地隔离高压电流。

4. 操作机构：高压隔离开关的操作机构用于控制刀闸的运动。

操作机构通常由手动机构或电动机构组成，手动机构通过人工力量操作，而电动机构通过电动驱动实现。

操作机构的设计应简单可靠，以确保刀闸的准确操作。

5. 弹簧机构：高压隔离开关中的弹簧机构用于帮助刀闸的快速切断电路。

弹簧机构能够储存能量，并在操作机构释放时提供力量，以实现刀闸的迅速移动。

弹簧机构的设计应考虑到高压电流的大量传输，以确保切断电路的可靠性。

6. 接地开关：接地开关用于将高压隔离开关接地，以确保人身安全和电力系统的正常运行。

接地开关通常由导电材料制成，如铜或铝，具有良好的导电性能。

接地开关的设计应考虑到高压电流的大量传输，并具有良好的机械强度和导电性能。

高压隔离开关的基本结构包括外壳、刀闸、绝缘材料、操作机构、弹簧机构和接地开关。

这些部件相互配合，确保高压电路的安全隔离和切断。

高压隔离开关在电力系统中起着重要的作用，能够保护电源和负载设备免受电流和故障的影响，确保电力系统的安全稳定运行。

高压隔离开关的故障处理高压隔离开关是电力系统中常见的一种设备，用于隔离电路中的高压部分与低压部分，以便进行维护和故障排除。

然而，随着设备使用时间的增长和操作不当，高压隔离开关也会发生故障。

本文将详细讨论高压隔离开关的故障处理方法。

一、高压隔离开关的常见故障1. 不能动作：当高压隔离开关无法动作时，首先需要检查电源供应是否正常。

如果电源正常，可能是由于机械部件损坏、接触不良、固定螺栓松动等原因导致的。

解决方法可以是更换损坏的机械部件、清洁接触部分、重新拧紧螺栓。

2. 动作不灵敏：当高压隔离开关动作不灵敏时，可能是由于绝缘材料老化、弹簧松动、摩擦力增大等原因导致的。

解决方法可以是更换绝缘材料、调整弹簧的紧固度、清洁和润滑部件。

3. 接触不良：高压隔离开关的接触部分在长时间使用后可能会出现氧化、焊接、烧毁等问题，导致接触不良，进而影响设备的正常运行。

解决方法可以是定期检查和清洁接触部分，必要时更换受损的接触器。

4. 绝缘击穿：绝缘击穿是高压隔离开关常见的故障之一，可能是由于绝缘材料老化、异物进入、湿度过高等原因导致的。

解决方法可以是更换老化的绝缘材料、防止异物进入、保持适当的湿度。

5. 过热：高压隔离开关在长时间使用或过载运行时可能会出现过热现象，可能是由于设备负荷过大、接触电阻增大等原因导致的。

解决方法可以是减小设备负荷、改善散热条件、清洗接触部分。

高压隔离开关的故障处理（二）1. 检查电源供应：首先需要检查高压隔离开关的电源供应是否正常，包括电压、电流、接线等方面。

如果电源供应存在问题，需要及时修复或更换电源。

2. 检查机械部件：对于不能动作或动作不灵敏的故障，需要对高压隔离开关的机械部件进行检查。

检查是否有机械部件损坏、接触不良、固定螺栓松动等情况，必要时进行维修或更换。

3. 清洁和润滑：对于接触不良的故障，可以通过清洁接触部分来解决。

使用适当的清洁剂和工具清洁接触部分，保证其表面光滑。

同时，可以适当涂抹润滑剂，改善接触部分的工作效果。

户内高压隔离开关工作原理户内高压隔离开关是一种用于电力系统中的开关装置，其主要功能是在电力系统中切断高压电源，并确保安全地进行维护和检修。

以下是户内高压隔离开关的工作原理及相关参考内容。

1. 工作原理：户内高压隔离开关通常由主要触头和固定触头组成。

当开关处于闭合状态时，主要触头和固定触头之间存在电力传输，电流可以顺畅流通。

而当开关处于断开状态时，主要触头与固定触头之间存在较大的间隙，在这种情况下，开关能够保证高压电源与负载之间完全隔离，以便进行维护和检修工作。

2. 开关动作方式：户内高压隔离开关可以采用手动或电动方式进行动作操作。

手动操作通常通过旋转或拉动机构来实现，而电动操作则通过电机来驱动。

无论是手动操作还是电动操作，都需要确保操作的安全可靠。

3. 绝缘特性：户内高压隔离开关需要具备良好的绝缘特性，以确保在断开状态下主要触头和固定触头之间的高压不会产生放电。

常见的绝缘材料包括陶瓷、硅橡胶等。

4. 接地开关：在操作户内高压隔离开关时，需要先将接地开关动作，以确保开关内部的高压电源得到有效地接地，从而确保操作人员的安全。

5. 机械互锁：户内高压隔离开关通常配备机械互锁装置，以防止误操作。

机械互锁涉及到开关操作柄、接地刀及接地刀限位装置等部件，通过互锁装置的合理设计，确保了开关无法同时处于闭合和断开状态。

6. 操作指示：为方便操作人员了解开关的工作状态，户内高压隔离开关通常配备了操作指示灯或指示器。

通过观察指示灯或指示器的状态，操作人员可以判断开关是否处于闭合或断开状态。

7. 防误操作：为防止误操作引发意外事故，户内高压隔离开关通常设计为双刀双断开，即同时存在两个相对的断开装置。

操作人员必须同时打开这两个断开装置才能将开关断开，从而提高了开关的操作安全性。

以上是户内高压隔离开关的工作原理及相关参考内容。

户内高压隔离开关的工作原理较为复杂，上述内容仅为概述，详细了解和应用需参考相关的电气工程、开关设备等专业文献资料。

高压隔离开关定义与功能高压隔离开关是一种用于隔离电路的重要设备，其功能是在高压电路中切断电源，以确保人员的安全和设备的正常运行。

本文将从定义、功能、工作原理等方面详细介绍高压隔离开关。

一、定义高压隔离开关是一种能够切断高压电源，将电路与外部环境完全隔离的电气设备。

它通常由机械部件和电气部件组成，能够在高压电路中切断电源，并确保电路与外部环境的隔离。

二、功能1. 切断电源：高压隔离开关的主要功能是切断电源。

当电路需要进行检修、维护或更换设备时，可以通过操作高压隔离开关将电源切断，确保人员的安全。

2. 隔离电路：高压隔离开关能够将电路与外部环境完全隔离，防止电流外泄或干扰。

在一些特殊情况下，需要将电路与外界隔绝，以保护设备或人员的安全。

3. 提供安全保护：高压隔离开关能够提供安全保护，确保人员在操作或维护电路时不会受到电击伤害。

通过切断电源并隔离电路，可以有效地保护人员的安全。

4. 检修和维护：高压隔离开关的另一个重要功能是方便电路的检修和维护。

当电路需要进行检修或维护时，可以通过切断电源并隔离电路，方便人员进行相关工作。

三、工作原理高压隔离开关的工作原理主要包括机械部件和电气部件两个方面。

1. 机械部件：高压隔离开关的机械部件主要包括隔离刀片、操作机构和传动机构等。

隔离刀片是切断电源的关键部件，通过操作机构和传动机构实现刀片的闭合和断开。

2. 电气部件：高压隔离开关的电气部件主要包括触头、固定触头和引线等。

触头是电流传导的关键部件，通过与固定触头接触，实现电流的传导；引线用于连接高压隔离开关与电路。

高压隔离开关的工作过程如下：当高压隔离开关处于闭合状态时，隔离刀片与固定触头接触，电流得以传导；当需要切断电源时，通过操作机构将隔离刀片与固定触头分离，切断电源。

四、高压隔离开关的应用领域高压隔离开关广泛应用于电力系统、工业生产和实验室等领域。

在电力系统中，高压隔离开关被用于切断电源、隔离电路和保护设备。

简述高压隔离开关的主要作用
高压隔离开关主要用于将高压电力系统的电源与负载分离，可以实现电气设备的安全检修、维护和运行。

具体作用如下：
1. 隔离电源：高压隔离开关能够切断电源与负载之间的电路连接，确保电路处于断开状态，避免电流的流动，保证工作人员的安全。

2. 隔离负载：高压隔离开关能够将负载与电源分离，使负载不受电源电压的影响，维护或更换电气设备时可以避免电流对设备的损害。

3. 隔离故障：当电力系统发生故障时，高压隔离开关可以将故障部分与系统隔离，以避免故障扩大，保护系统的稳定运行。

4. 安全检修：在对电力设备进行检修、维护和更换时，高压隔离开关可以切断电源与设备之间的电路连接，确保工作人员的安全。

5. 进行操作控制：高压隔离开关可以作为电气系统的控制手段，实现对电路的开关操作，控制电力系统的供电和停电。

10kv户外高压隔离开关10kV户外高压隔离开关一、引言10kV户外高压隔离开关是电力系统中的重要组成部分，用于隔离和切断电力设备电源。

本文将介绍10kV户外高压隔离开关的定义、作用、结构、工作原理、安装注意事项以及维护保养方法。

二、定义10kV户外高压隔离开关是指在10kV电力系统中，用于切断电路和电气设备电源，并确保电器设备处于安全隔离状态的开关装置。

它具有隔离功能，可以在电气设备维护、检修或故障处理时切断电源，保障维修人员的安全。

三、作用10kV户外高压隔离开关主要用于以下几个方面：1. 隔离电源：当需要对电气设备进行维修、检修或故障处理时，可以切断电源，确保维修人员的安全。

2. 保护设备：在电力系统中，当电气设备出现故障时，可以迅速切断电气设备和电源之间的连接，确保故障不会传导到其他设备。

3. 检修电流变压器：在电力系统中，需要对电流变压器进行检修、维护和校准时，可以使用10kV户外高压隔离开关切断变压器与电源之间的连接。

四、结构10kV户外高压隔离开关一般由隔离刀闸、绝缘支撑结构、操作机构和接地刀闸等部件组成。

其中，隔离刀闸用于切断电气设备与电源之间的连接，绝缘支撑结构用于支撑和固定隔离刀闸，操作机构用于进行手动或电动操作，而接地刀闸用于确保设备处于安全的接地状态。

五、工作原理10kV户外高压隔离开关的工作原理是通过手动或电动操作，控制隔离刀闸的闭合和断开，以实现对电气设备和电源之间的连接与隔离。

当隔离刀闸处于闭合状态时，电气设备和电源相连通；当隔离刀闸处于断开状态时，电气设备与电源被隔离。

六、安装注意事项1. 安装位置选择：10kV户外高压隔离开关应安装在通风良好、湿度低、无腐蚀性气体和易燃物质的区域。

2. 固定支架：安装前应确保支架结构牢固可靠，能够承受开关的重量和冲击力。

3. 接地：确保10kV户外高压隔离开关的接地可靠，以保证设备运行安全。

4. 连接线路：根据设计要求，确保连接线路正确安装并可靠接地。

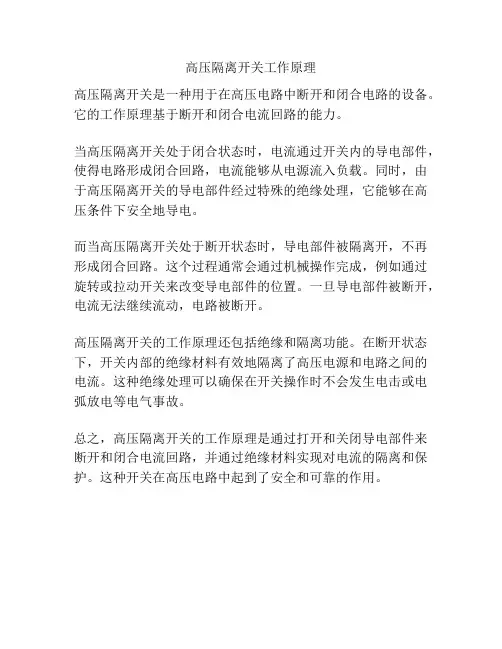

高压隔离开关工作原理
高压隔离开关是一种用于在高压电路中断开和闭合电路的设备。

它的工作原理基于断开和闭合电流回路的能力。

当高压隔离开关处于闭合状态时，电流通过开关内的导电部件，使得电路形成闭合回路，电流能够从电源流入负载。

同时，由于高压隔离开关的导电部件经过特殊的绝缘处理，它能够在高压条件下安全地导电。

而当高压隔离开关处于断开状态时，导电部件被隔离开，不再形成闭合回路。

这个过程通常会通过机械操作完成，例如通过旋转或拉动开关来改变导电部件的位置。

一旦导电部件被断开，电流无法继续流动，电路被断开。

高压隔离开关的工作原理还包括绝缘和隔离功能。

在断开状态下，开关内部的绝缘材料有效地隔离了高压电源和电路之间的电流。

这种绝缘处理可以确保在开关操作时不会发生电击或电弧放电等电气事故。

总之，高压隔离开关的工作原理是通过打开和关闭导电部件来断开和闭合电流回路，并通过绝缘材料实现对电流的隔离和保护。

这种开关在高压电路中起到了安全和可靠的作用。

高压隔离开关和高压负荷开关的区别高压隔离开关和高压负荷开关是电力系统中常见的两种开关装置，它们在电力系统的运行和维护中扮演着重要的角色。

尽管两者都用于控制电力系统中的高压电路，但它们之间存在一些关键的区别。

1. 功能高压隔离开关高压隔离开关是一种用于隔离、断开和恢复高压电路的开关。

它通常用于电力系统中的分支电路或电源侧，主要用于分离电源和负荷设备，以便进行检修、维护和切换操作。

高压隔离开关可以确保负荷设备与供电系统完全隔离，从而保障操作人员的安全。

高压负荷开关高压负荷开关主要用于控制负荷设备的接通和切断。

它承担着将高压电源传递到负荷设备的任务。

与高压隔离开关不同的是，高压负荷开关通常用于负荷侧，而不是电源侧。

高压负荷开关具有承载和分断负荷电流的能力，并具备远程操控的功能。

2. 结构和工作原理高压隔离开关高压隔离开关通常由隔离刀片和固定触头组成。

当高压隔离开关处于闭合状态时，隔离刀片与固定触头相连接，形成导电通路。

当需要隔离电路时，隔离刀片会被打开，使电路中断。

高压隔离开关的断开距离通常较小，因此不能用于有效地分断负荷电流。

高压负荷开关高压负荷开关由固定触头、活动触头和弹簧机构组成。

触头之间存在电气和机械联锁，以确保电气连接和开关操作的可靠性。

当高压负荷开关处于闭合状态时，固定触头和活动触头被牢固连接，电流可通过开关传递到负荷设备。

当需要切断电路时，弹簧机构会使活动触头迅速分离，从而打开电路并断开负荷电流。

3. 应用场景高压隔离开关高压隔离开关通常应用于下列场景： - 电力系统分支线路的隔离和恢复 - 对高压设备进行检修、维护和切换操作 - 提供工作人员安全保护高压负荷开关高压负荷开关常见于下列应用场景： - 控制负荷设备的接通和切断 - 配电系统中的负荷侧分支线路4. 总结高压隔离开关和高压负荷开关在功能、结构和应用场景上存在明显的区别。

高压隔离开关主要用于隔离电源和负荷设备，确保操作人员的安全，而高压负荷开关则用于控制负荷设备的接通和切断。

高压隔离开关常见故障的分析及排除方法一、引言高压隔离开关是电力系统中的重要设备，用于隔离电路和设备，确保电气设备的安全运行。

随着设备的使用时间增长和环境的影响，高压隔离开关也会出现各种故障。

对高压隔离开关常见故障进行及时的分析和排除，对保障电力系统的安全稳定运行具有重要意义。

二、高压隔离开关常见故障的分析1. 接触不良高压隔离开关在工作过程中，容易因为灰尘、湿气等外界环境因素，导致触点受损或者产生氧化，从而造成接触不良。

接触不良的表现为电气接触电阻增大，导致设备发热、漏电等故障。

2. 机械故障高压隔离开关在运行过程中，可能会因为机械部件的磨损或者不良的安装导致机械故障，如开关无法正常合闸或者分闸、动作不灵活等问题。

3. 绝缘击穿由于高压隔离开关在工作过程中承受着高压电流，如果绝缘不良或者绝缘强度不足，可能会导致绝缘击穿，造成设备短路、火灾等严重后果。

4. 漏电由于高压隔离开关长期工作在高压电场中，可能会因为时间久了，绝缘老化，导致设备漏电，如果不及时处理，可能会引发火灾等事故。

5. 其他故障还有一些其他因素可能导致高压隔离开关出现故障，如设备设计缺陷、运输安装不当等，这些都可能对高压隔离开关的正常工作造成影响。

对于接触不良的故障排除，可以采取以下措施：- 清洁触点表面，去除氧化层及异物。

- 调整或更换接触对，使其间隙符合要求。

- 使用油脂等润滑剂，提高机械接触的可靠性。

对于机械故障的排除，可以采取以下措施：- 检查各个机械部件是否磨损严重，如有磨损情况，应及时更换。

- 调整机械部件的安装位置，确保合闸和分闸的动作正常。

- 对开关进行清洁和润滑，保持其正常动作。

对于绝缘击穿的故障排除，可以采取以下措施：- 对高压隔离开关进行绝缘测试，确保其绝缘强度符合要求。

- 对绝缘不良的部位进行更换或修复，恢复其绝缘性能。

- 提高绝缘等级，加强对高压隔离开关的绝缘保护。

对于其他故障的排除，可以采取以下措施：- 对设备进行全面检测，找出设备的故障原因。

T节点高压隔离开关一、T节点高压隔离开关概述T节点高压隔离开关，简称T型隔离开关，是一种用于高压电力系统的开关设备。

它主要在高压线路中起到隔离作用，以保护电力系统和其他设备。

T型隔离开关的主要特点是结构简单、操作方便、可靠性高，且具有明显的电气和机械断开点，易于检测和维护。

二、T节点高压隔离开关的组成和特点T节点高压隔离开关主要由导电部分、绝缘部分和操作机构三部分组成。

导电部分主要用于传输电流，通常由铜或铝制成；绝缘部分则保证了电流的传输安全，防止电流外泄；操作机构则负责实现隔离开关的开合动作。

特点方面，T节点高压隔离开关的操作机构通常设计为弹簧式或液压式，以实现快速、准确的开合动作。

同时，为了提高设备的可靠性和使用寿命，导电部分和绝缘部分通常采用高质量的材料和先进的工艺制造。

此外，T节点高压隔离开关还具有明显的电气和机械断开点，使得运行人员能够直观地检测到开关的状态，便于维护和检修。

同时，由于其结构简单、操作方便，使得T节点高压隔离开关在高压电力系统中得到了广泛的应用。

三、T节点高压隔离开关的操作和维护在操作T节点高压隔离开关时，应遵循以下步骤：首先，确认隔离开关的电源已关闭或无电源；其次，检查开关的状态，确保其处于正确的位置；然后，操作开关的操作机构，使其达到所需的开合状态；最后，再次确认开关的状态，确保其工作正常。

在维护方面，T节点高压隔离开关需要定期进行检查和保养。

这包括检查开关的机械部件是否正常、绝缘部分是否有老化或破损、触点是否有氧化或松动等。

如果发现异常情况，应及时进行处理，以保证开关的正常运行。

四、T节点高压隔离开关的应用和发展趋势目前，T节点高压隔离开关已广泛应用于电力、冶金、化工、铁路等行业的供配电系统中。

它不仅能够用于开闭电路，还能在发生故障时进行电路转换和隔离，以保护其他设备和整个系统不受影响。

同时，随着技术的不断进步和应用需求的不断提高，T节点高压隔离开关也在不断地进行改进和升级。

高压隔离开关编辑高压隔离开关是发电厂和变电站电气系统中重要的开关电器需与高压断路器配套使用其主要功能是保证高压电器及装置在检修工作时的安全起隔离电压的作用不能用与切断投入负荷电流和开断短路电流仅可用于不产生强大电弧的某些切换操作即是说它不具有灭弧功能按安装地点不同分为屋内式和屋外式按绝缘支柱数目分为单柱式双柱式和三柱式各电压等级都有可选设备简介隔离开关适用于三相交流50Hz额定电压12KV的户内装置供高压设备的有电压而列负荷载的情况下接通切断或转换线路之用[1]2结构解说常用的高压隔离开关有G N 19 - 10 G N 19 - 10 C 相对应类似的老产品有G N 6 - 10 G N 8 - 10 现以G N 19 - 10 为例主要包括下述部分导电部分由一条弯成直角的铜板构成静触头其有孔的一端可通过螺钉与母线相连接另一端较短零件12合闸时它与动刀片动触头相接触两条铜板组成接触条零件3又称为动触头可绕轴转动一定角度合闸时它夹持住静触头两条铜板之间有夹紧弹簧零件4用以调节动静触头间接触压力同时两条铜板在流过相同方向的电流时它们之间产生相互吸引的电动势这就增大了接触压力提高了运行可靠性在接触条两端安装有镀锌钢片零件6叫磁锁它保证在流过短路故障电流时磁锁磁化后产生的相互吸引的力量加强触头的接触压力从而提高了隔离开关的动热稳定性绝缘部分动静触头分别固定在两套支持瓷瓶零件12上对型号中带C 的动触头固定在套管瓷瓶上为了使动触头与金属的接地的传动部分绝缘采用了瓷质绝缘的拉杆绝缘子零件7传动部分有主轴拐臂拉杆绝缘子等底座部分由钢架组成支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上底座应接地总之隔离开关结构简单无灭弧装置处于断开位置时有明显的断开点其分合状态很直观3工作机理高压隔离开关保证了高压电器及装置在检修工作时的安全起隔离电压的作用不能用与切断投入负荷电流和开断短路电流仅可用于不产生强大电弧的某些切换操作即是说它不具有灭弧功能按安装地点不同分为屋内式和屋外式按绝缘支柱数目分为单柱式双柱式和三柱式各电压等级都有可选设备还可将高压配电装置中需要停电的部分与带电部分可靠地隔离以保证检修工作的安全高压隔离开关的触头全部敞露在空气中具有明显的断开点隔离开关没有灭弧装置因此不能用来切断负荷电流或短路电流否则在高压作用下断开点将产生强烈电弧并很难自行熄灭甚至可能造成飞弧相对地或相间短路烧损设备危及人身安全这就是所谓带负荷拉隔离开关的严重事故高压隔离开关还可以用来进行某些电路的切换操作以改变系统的运行方式例如在双母线电路中可以用高压隔离开关将运行中的电路从一条母线切换到另一条母线上4使用说明环境条件1.海拔不超过1000m;2.周围空气温度-30 +403.周围环境相对湿度日平均不大于95%4.月平均值不大于90%地震强度不超过8级5.安全场所没有火灾易燃易爆严重污秽化学腐蚀及剧烈振动场所技术参数项目单位数据额定电压KV12额定功率KW UIcosΦ额定电流A1600 2002500 3150额定短路耐受电流KA4050额定峰值耐受电流KA100125额定短时持续时间S4额定绝缘水平工频耐受电压KV极间极对地42断开口49雷电冲击耐受KV极间极对地75断开口85电压峰值技术性能隔离开关没有灭弧装置不能带负荷进行操作对于10KV的隔离开关在正常情况下它允许的操作范围是1.分合电压互感器和避雷器2.分合母线的充电电流3.分合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路五六十年代的老变压器空载电流表大因此那时规定户外型隔离开关只能分合560KVA及以下的变压器的空载电流户内型隔离开关由于相间距离小只能分合320KVA及以下的变压器空载电流后来的S7系列及现在的S9系列的变压器空载电流比老式的变压器有明显的下降但没有新的规程对隔离开关操作变压器空载容量提出明确的限定范围因此可按不超过2A来考虑至于5A的电容电流的具体所指是这样的户外型隔离开关可分合长度不超过10KM的架空线路的空载电流对于空载的电缆线路其电容电流远大于同长度的架空线路且受电缆的芯数截面等影响所以难于用一个长度来限定用途高压隔离开关分室外型和室内型室外型包括单极开关及三极隔离开关常用作把供电线路与用户分开的第一断路隔离开关室内型往往与高压断路器串联连接配套使用以保证停电的可靠性此外在高压成套配电装置中隔离开关常用作电压互感器避雷器配电所用变压器及计量柜的高压控制电器安装户外型的隔离开关露天安装时应水平安装使带有瓷裙的支持瓷瓶确实能起到防雨作用户内型隔离开关在垂直安装时静触头在上方带有套管地可以倾斜一定角度安装一般情况下静触头接电源动触头接负荷但安装在受电柜里的隔离开关采用电缆进线时则电源在动触头侧这种接法俗称倒进火隔离开关两侧与母线及电缆地连接应牢固遇有铜铝导体接触时应采用铜铝过渡接头以防电化腐蚀隔离开关的动静触头应对准否则合闸时就会出现旁击现象使合闸后动静触头接触面压力不均匀造成接触不良隔离开关的操作机构传动机械应调整好使分合闸操作能正常进行没有抗劲现象还要满足三相同期的要求即分合闸时三相动触头同时动作不同期的偏差应小于3MM此外处于合闸位置时动触头要有足够的切入深度以保证接触面积符合要求但又不允许合过头要求动触头距静触头底座有3至5MM的空隙否则合闸过猛时将敲碎静触头的支持瓷瓶处于拉开位置时动静触头间要有足够的拉开距离以便有效地隔离带电部分这个距离应不小于160MM或者动触头与静触头之间拉开角度不应小于65度操作运行隔离开关都配有手力操动机构一般采用CS6-1型操作时要先拔出定位销分合闸动作要果断迅速终了时注意不可用力过猛操作完毕一定要用定位销销住并目测其动触头位置是否符合要求用绝缘杆操作单极隔离开关时合闸应先合两边相后合中相分闸时顺序与此相反必须强调不管合闸还是分闸的操作都应在不带负荷或负荷在隔离开关允许的操作范围之内时才能进行为此操作隔离开关之前必须先检查与之串联的断路器应确实处于断开位置如隔离开关带的负荷是规定容量范围内的变压器则必须先停掉变压器的全部低压负荷令其空载之后再拉开该隔离开关送电时先检查变压器低压侧主开关确在断开位置方可合隔离开关如果发生了带负荷分或合隔离开关的误操作则应冷静地避免可能发生地另一种反方向的误操作就是已发现带负荷误合闸后不得再立即拉开当发现带负荷分闸时若已拉开不得再合若拉开一点发觉有火花产生时可立即合上对运行中的隔离开关应进行巡视在有人值班的配电所中应每班一次在无人值班的配电所中每周至少一次日常巡视的内容主要是观察有关的电流表其运行电流应在正常范围内其次根据隔离开关的结构检查其导电部分接触良好无过热变色绝缘部分应完好以及无闪络放电痕迹再就是传动部分应无异常无扭曲变形销轴脱落等5检修隔离开关连接板的连接点过热变色说明接触不良接触电阻大检修时应打开连接点将接触面锉平再用砂纸打光但开关连接板上镀的锌不要去除然后将螺钉拧紧并要用弹簧垫片防松动触头存在旁击现象可旋转固定触头的螺钉或稍微移动支持绝缘子的位置以消除旁击三相不同期时则可通过调整拉杆绝缘子两端的螺钉借以改变其有效长度来克服触头间的接触压力可通过调整夹紧弹簧来实现而夹紧的程度可用塞尺来检查触头间一般可涂凡士林以减少摩擦阻力延长使用寿命还可防止触头氧化隔离开关处于断开位置时触头间拉开的角度或拉开距离不符合规定时应通过拉杆绝缘子来调整6故障分析在系统运行中隔离开关发生的缺陷和故障比较多涉及到多方面的质量问题对安全运行威胁最大的是瓷瓶断裂故障其次是触头过热运动卡滞机构卡涩和分合闸不到位瓷瓶闪络等a.瓷瓶断裂故障2005年徐州电网发生了2次瓷瓶断裂故障一次是在运行操作中一次是在施工接线过程中断裂处均在瓷瓶和法兰的胶合处瓷瓶断裂既与产品质量有关也与隔离开关的整体质量及操作方法有关瓷瓶在烧制过程中控制不当可能造成瓷件夹生致密性不均以及水泥胶装不良的问题加之质检手段不严造成个别质量低劣的瓷瓶被组装成产品后投放到运行中对安全构成极大威胁操作人员在分合隔离开关时操作方法不当用力过猛也容易造成瓷瓶损坏此外2005年和2004年还发生了8节500kVSOPLT型刀闸支持瓷瓶开裂缺陷b.导电回路过热运行中常常发生导电回路异常发热现象多数是由于静触指压紧弹簧疲劳特性变坏静触指单边接触以及长期运行接触电阻增加而造成的运行中由于静触指压紧弹簧长期受压缩如果工作电流较大温升超过允许值就会使其弹性变差恶性循环最终造成烧损这是造成触头发热的主要原因此外触头镀银层工艺差易磨损露铜接触面脏污触头插入不够螺栓锈蚀造成线夹接触面压力降低等也是造成发热的原因c.机构问题机构问题表现为操作失灵如拒动或分合闸不到位往往发生在倒闸操作时影响系统的安全运行由于机构箱密封不好或锈蚀进水造成机构锈蚀严重润滑干涸操作阻力增大在操作困难的同时还会发生零部件损坏如变速齿轮断裂连杆扭弯等d.传动困难隔离开关的传动系统锈蚀造成传动阻力大甚至出现拒分拒合如在运行中曾出现底座轴承锈死无法操作的情况这是由于传动部件的主轴铜套干涩轴承脏污黄油干涸造成的7故障防治造成上述隔离开关缺陷或故障的原因既有制造工艺选材质量问题也有些是由于检修维护不当所致要保证隔离开关的安全运行保证其初始质量是关键所在加强选型要广泛收集系统中运行的隔离开关运行情况选用结构合理设计优良整体质量高的产品技术改造a.对瓷瓶断裂问题必须进行综合治理首先要保证隔离开关的整体结构合理其次还要加强对瓷瓶制造企业的选择可以指定隔离开关生产企业使用质量优信誉好的瓷瓶制造企业的产品另外可以开展无损探伤技术定期对瓷瓶进行检测运行人员要加强监视特别是对瓷瓶胶合面的观察在运行操作时要方法得当如出现操作困难时切忌强行操作b.隔离开关导电回路发热和瓷瓶闪络现象严重影响着设备的安全运行可以更换静触指压紧弹簧为不锈钢弹簧采用不锈钢螺栓或热镀锌高强度螺栓并用力矩扳手紧固调整触头插入深度和清洁接触面或采用类似西门子公司的自清洁触头同时采用红外测温技术定期检测导电部位的发热情况发现问题及时处理瓷瓶闪络主要是瓷瓶表面和瓷裙内积污严重瓷裙爬距小造成的特别是在重污染区内的刀闸化工污染和水泥积垢不仅使得瓷瓶清扫极为困难而且空气中大量的工业粉尘和腐蚀性气体的存在极易引起瓷瓶闪络放电扩大事故范围2001年地处徐州北郊化工区的彭场变110kV刀闸发生支持瓷瓶大面积闪络放电导致瓷瓶爆裂针对这种情况可以采取带电清扫加强清扫力度给隔离开关瓷瓶增加硅橡胶伞裙以增大爬距和利用RTV涂料的憎水性喷涂RTVc.锈蚀是影响隔离开关安全可靠运行的首要问题定期进行防锈处理对各传动部位加润滑剂特别是使用性能优于黄油的二硫化钼润滑剂黄铜轴套更换为钢基表面烧结青铜加改型聚四氟乙烯复合轴套外表面及端部镀锡以防止锈蚀机构箱采用质量优良的不锈钢产品对隔离开关底座进行改造在底座上钻孔运行中定期加二硫化钼确保轴承不生锈[2]8运行要求基本要求隔离开关在变电站设备中出现异常是较多的针对隔离开关在运行中出现的异常进行分析和处理.⑴隔离开关允许在额定电流额定电压下长期运行与导体的连接头在运行中的温度不应超过70℃应隔离开关没有专门的灭弧装置因此严禁带负荷进行分合操作⑵满足热稳定要求⑶隔离开关在断开位置时带电与停电设备之间应有足够的安全距离正常巡视⑴瓷绝缘是否完整无裂纹和放电想象⑵操作连杆及部件有无开焊变形锈蚀松动脱落等现象连接的轴销子紧固的螺母是否完好⑶闭锁装置是否完好销子是否锁牢辅助触点位置是否正确且接触良好机构外壳接地是否良好⑷带有接地刀的隔离开关在接地时三相接地刀闸是否接触良好⑸隔离开关合闸后两触头是否完全进入刀嘴内触头之间接触是否良好在额定电流下温度是否超过70℃⑹隔离开关通过短路电流后应检查隔离开关的绝缘子有无破损和放电痕迹以及动静触头及接头有无熔化现象异常事故1母线侧隔离开关接触部分发热在巡视设备时对隔离开关接触部分可根据起触头部分的热气流发热或变色并测得其触头部分的温度是否超过70℃等方法来判断其发热的情况造成发热的原因通常是压紧的弹簧式螺柱松动和表面氧化等根据不同的接线方式分别进行处理①双母线接线方式时如果是母线侧隔离开关发热应将该回路倒至另一组母线运行然后拉开发热的隔离开关在检修发热的隔离开关时应将母线停电同时其回路的断路器也应停电可以用旁路断路器代其运行若无旁路断路器则应将该回路停电②单母线接线方式时如果母线侧隔离开关发热应汇报调度要求减轻负荷若有旁路断路器应用旁路断路器代其运行若无旁路断路器最好将该线路停电若因为负荷关系不能停电又不能减轻负荷时必须加强监视当发热到比较严重的程度时应事故处理拉开其断路器当检修发热的隔离开关时应将该母线停电即造成该母线上的回路全部停电或者该母线不停电采用带电作业的方法2线路隔离开关发热其处理方法与单母线隔离开关相同所不同的是该隔离开关有串联的断路器可以防止事故的发展因此隔离开关可以继续运行但需加强监视直到可以停电检修为止在检修该隔离开关时其线路应停电3隔离开关瓷瓶有裂纹破损隔离开关瓷瓶有裂纹破损程度不严重时可以继续运行但是当有放电现象或者损坏程度严重时应将其停电注意操作该隔离开关时不要带电拉开防止操作时瓷瓶断裂造成母线或线路故障例如其回路的母线侧隔离开关瓷瓶严重损坏应该将其所在的母线停电断开该回路的断路器和线路侧隔离开关最后拉开隔离开关4隔离开关拒绝拉合闸隔离开关出现拒绝拉合闸时应禁止盲目强行操作分析原因不同的故障原因应采取不同的处理方法①如果是防误装置(电磁锁机械闭锁电气回路闭锁程序锁)失灵运行人员应检查其操作程序是否正确如果程序正确应立即停止操作汇报变电站站长判断确定为防误装置失灵才能解除其闭锁进行操作或作为缺陷处理带检修人员处理正常后方可操作②若是电动操作机构的闸刀不能分合应用万用表测量电机电源是否有电如果电源正常接触器正常可能是电机故障需拉开电机电源改为手动操作③如果是因为隔离开关本省的传动机械故障不能操作应汇报调度将故障的隔离开关转为检修等检修人员处理④因冰冻或设备锈蚀造成不能正常操作不能用很大的冲击力操作而是应用较小的推动力来回晃动去克服不正常的阻力⑤当操作中发现隔离开关的刀刃与刀嘴接触部分有抵触时不应强行操作否则可能造成支持瓷瓶的破坏而造成事故应立即将隔离开关停电处理[3]隔离开关的常见故障分析和检修方法时间:2013-10-22 来源:电气自动化技术网编辑:编辑部点击: 739次字体设置: 大中小隔离开关一般用于隔离作用，由于其构造简单，可靠性强，从而具有很广的使用。

目录1.高压隔离开关作用及结构 (2)1.1隔离开关作用 (2)1.2导电部分 (2)1.3绝缘部分 (2)1.4传动部分 (3)1.5底座部分 (3)1.6相间距 (3)2.高压隔离开关技术性能 (4)2.1隔离开关的技术数据 (4)2.2高压隔离开关安装 (4)2.3高压隔离开关操作与运行 (5)2.4高压隔离开关检修 (5)3.隔离开关用途 (7)3.1隔离电流 (7)3.2主要功能 (7)3.3主要作用 (7)4.高压隔离开关性能参数及作用 (9)4.1高压隔离开关性能参数 (9)4.2高压隔离开关类型及结构 (10)5.高压隔离开关的检修 (13)5.1高压隔离开关检修内容 (13)5.2 瓷瓶有外伤、硬伤、污垢、烧伤痕迹、爆炸痕迹。

(14)5.3隔离开关不能合闸 (14)5.4隔离开关不能分闸 (14)6.高压隔离开关调试的基本要求 (15)总结 (16)致谢 (17)参考文献 (18)1.高压隔离开关作用及结构1.1隔离开关作用隔离开关是具有可靠断口的开关，而且断开间隙的绝缘及相间绝缘都是足够可靠的，可用于通断有电压而无负载的线路，还允许接通或断开空载的短线路、电压互感器及有限容量的空载变压器。

1、隔离开关主要用来将配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

2、触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

3、隔离开关还可以用来进行某些的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

如励磁电流不超过2A的空载变压器。

电容电流不超过5A的空载线路等，有的隔离开关带有高压传感器，可接带电显示器。

高压隔离开关的安装与操作1.使用条件主要用途是断开无负荷电路，造成可见的空气间隙。

隔离开关没有灭弧装置，不能切断负荷电流和短路电流，但可通断小电流电路，如通断电压互感器和避雷器；通断35kV、长度10km以内的空载输电线路；通断10kV、长度5km以内的空载输电线路；通断变压器中性点的接地线，但当中性点有灭弧线圈时，只有在系统没有故障时才能通断；通断断路器的旁路电流；通断励磁电流不大于60A的空载变压器，包括油10kV、容量不大于320kV·A，35kV、容量不大于1000kV·A，10kV、容量不大于3200kV·A的变压器。

2.安装1）高压隔离开关相间距离与设计要求之差不大于5mm，相间连杆在同一条水平线上。

2）支柱绝缘子应垂直于底座，连接牢固；同一绝缘子柱各绝缘子中心线在同一垂直线；同相各绝缘子柱的中心线在同一平面内。

3）各支柱绝缘子间应连接牢固，触头相互对准，接触良好；均压环安装牢固；操作机构安装位置正确，固定牢固，操作灵活；定位螺钉调整适当并固定，所有转动部分涂润滑油。

4）慢慢合上高压隔离开关，观察触刀对准中心落下。

室内高压隔离开关合闸后，有3～5mm备用行程，三相同步。

合上开关，用0.05mm 塞尺检查接触紧密程度，线接触不应塞进；面接触可塞入4～6mm。

3.操作1）手动合闸时应迅速果断，在合闸行程结束时不能用力太猛。

2）使用隔离开关切断小容量变压器空载电流，切断一定长度的架空线、电缆线的充电电流，解环操作时，会产生电弧，应迅速拉开隔离开关。

3）禁止带负荷操作，操作隔离开关前应检查断路器的合分位置；合闸后应保证接触紧密；拉闸时应保证每相已断开；操作后应将隔离开关的操作把手锁牢。

4）如发现在操作时带负荷误合隔离开关，即使合错或在合闸时发生电弧，也不要拉开隔离开关，如拉开隔离开关将造成三相电弧短路。

如发生错拉开隔离开关时，在触刀刚离开固定触头时，应立即合上可消除电弧。

高压隔离开关、断路器、高压负荷开关及接地开关的概念和特点高压隔离开关、高压负荷开关、高压断路器及接地开关都是成套电器行业中经常用到的开关设备，它们的特点和在电路中的用途有着很大的区别，下面就对比性的做一个详细的说明，希望对大家有所帮助。

1、高压断路器能关合、承载、开断运行回路正常电流，也能在规定的时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。

2、高压隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常线路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关。

3、高压负荷开关能关合、开断及承载运行线路正常电流（包括规定的过载电流），也能在规定的时间内承载规定的异常电流（如短路电流）的开关。

4、接地开关用于将回路接地的一种机械式开关装置。

在异常条件（如短路）下，可在规定时间内承载规定的异常电流。

但在正常条件下，不要求承载电流。

说明：高压断路器的核心功能是短路保护（灭弧），所以它配置了强大功能的灭弧室，目前流行的是真空和六氟化硫（SF6）两种灭弧方式；高压隔离开关的核心功能是提供一个明显的（显而易见的，一眼看去就能保证安全的）断开点，将高压电源与负载隔离开来，没有灭弧装置，不能带负荷操作；高压负荷开关的核心功能是带负荷操作（分合闸），它具有（跟断路器比较而言）相对简易的灭弧装置，具有明显的断开点，与高压熔断器一起形成组合电器，则既可带负荷操作（负荷开关本体），同时在短路时也可提供短路保护（熔断器）；高压接地开关则是一种人为制造接地（将电源预短路）的开关设备，以便在检修时提供一个可靠接地的安全环境。

高压断路器与高压隔离开关从以上简介我们可以看出，高压断路器不能代替高压隔离开关，因为它没有明显的断开点（肉眼看不到），从而不能像隔离开关那样提供一个安全的（与电源侧）环境；高压隔离开关也不能代替高压断路器，因为它没有灭弧装置，严禁带负荷操作。

高压断路器与高压负荷开关高压断路器一般情况下不能代替负荷开关，当且仅当一次方案设计了负荷开关而同时不要求有隔离功能时，可以换成断路器（同时要考虑经济性）；高压负荷开关一般情况下也不能代替断路器，因为它虽然有灭弧装置，但一般都很简易，容量不大，也没有（跟断路器相比）完善的操作机构可以跟保护装置一起完成完善的功能保护，当且仅当一次方案设计了断路器而同时负载容量不大且不要求（相对断路器而言）完善的保护功能时，可以换成负荷开关（此处严谨说应是负荷开关和熔断器组合而成的组合电器）。
