G W4-110隔离开关说明书(总21页) -本页仅作为预览文档封面，使用时请删除本页-GW4-110型户外交流高压隔离开关安装使用说明书泰子电力科技有限公司目录1.概述 (1)2.结构和工作原理 (3)3.安装和调试 (4)4.使用与维护 (5)5.包装、运输与贮存 (6)6.随机文件 (6)7.订货须知 (6)8．附录A(补充件) (14)1.概述GW4-110型户外交流高压隔离开关（以下简称隔离开关）是三相交流50HZ户外高压电器，供高压线路有电压无负荷时分合线路之用。

产品使用环境条件海拔高度一般不超过1000m，特殊型不超过4000m。

环境温度最高温度不高于+40℃，最低不超过-30℃.风速不超过35m/s.地震烈度不超过9度。

覆冰厚度不超过10mm。

耐污型产品适用于中等污秽地区。

不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。

主要规格和技术参数隔离开关主要规格和技术参数见表1.注：括号内数据为产品实际达到值隔离开关具有以下型号说明见表32.结构和工作原理隔离开关本体隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成。

底架：为一根槽钢，底架两端各安装有轴承座（图4）轴承座内有两个圆锥滚子轴承，保证轴承座，保证轴承座上的杠杆转动灵活。

底架之一端或两端焊有接地开关支座，装有接地开关，隔离开关有不接地。

单接地及双接地三种形式。

支柱绝缘子：每极有两柱，按使用条件分为普通型与耐压型及高原型三种，普通型支柱绝缘子型号为ZS-110/400，耐压型支柱绝缘子型号为zaw-110/400,支柱绝缘子下端固定载轴承座上端的转动板上，支柱绝缘子上端固定主导点部分。

导电系统：导电部分固定在支柱绝缘纸的上端，主闸刀分成两半，接触部分在中间、接触部分触头(见图5)合闸时柱形触头嵌入两排触指内。

630A，1250A结构型式完全相同，仅导电杆截面及表面处理有所区别，2000A与630A，1250A结构相似。

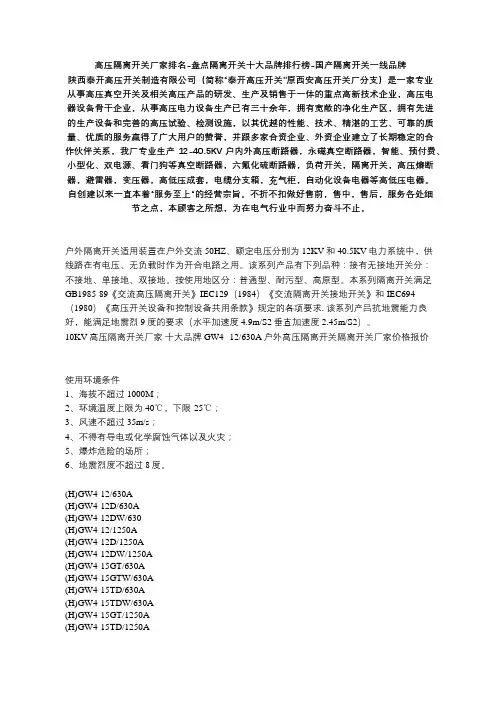

高压隔离开关厂家排名-盘点隔离开关十大品牌排行榜-国产隔离开关一线品牌陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

户外隔离开关适用装置在户外交流50HZ、额定电压分别为12KV和40.5KV电力系统中，供线路在有电压、无负载时作为开合电路之用。

该系列产品有下列品种：接有无接地开关分：不接地、单接地、双接地。

按使用地区分：普通型、耐污型、高原型。

本系列隔离开关满足GB1985-89《交流高压隔离开关》IEC129（1984）《交流隔离开关接地开关》和IEC694（1980）《高压开关设备和控制设备共用条款》规定的各项要求. 该系列产吕抗地震能力良好，能满足地震烈9度的要求（水平加速度4.9m/S2垂直加速度2.45m/S2）。

10KV高压隔离开关厂家十大品牌GW4--12/630A户外高压隔离开关隔离开关厂家价格报价使用环境条件1、海拔不超过1000M；2、环境温度上限为40℃，下限-25℃；3、风速不超过35m/s；4、不得有导电或化学腐蚀气体以及火灾；5、爆炸危险的场所；6、地震烈度不超过8度。

10kv户内隔离开关技术参数一、背景介绍1.1 10kv户内隔离开关的作用10kv户内隔离开关作为配电系统中的重要组成部分，主要用于在10kv配电系统中对线路进行隔离操作，保障人员和设备的安全。

1.2 10kv户内隔离开关的应用领域10kv户内隔离开关广泛应用于城市建筑、工矿企业、高速公路、铁路等各种电力配电系统中。

二、技术参数2.1 额定电压10kv户内隔离开关的额定电压为10kv，能够在10kv配电系统中稳定运行。

2.2 额定电流10kv户内隔离开关的额定电流通常包括200A、400A、630A等多个规格，用户可根据具体的电力负载情况进行选择。

2.3 隔离开关类型10kv户内隔离开关根据结构形式可分为固定式和可移动式两种类型，以满足不同场合的使用需求。

2.4 隔离开关操作机构10kv户内隔离开关的操作机构通常采用手动和电动两种方式，能够实现远程和现场操作，方便用户使用。

2.5 隔离开关动作次数10kv户内隔离开关的动作次数通常大于xxx次，保证了设备的使用寿命和可靠性。

2.6 隔离开关的绝缘水平10kv户内隔离开关的绝缘水平符合国家标准，能够在高压环境下保持良好的绝缘性能。

2.7 隔离开关的防护等级10kv户内隔离开关的防护等级通常达到IP40或IP54，保证了设备在恶劣环境下的可靠运行。

2.8 其它技术参数如开关的短时耐受电流、分断能力、闭合电压等参数，都是影响10kv 户内隔离开关性能的重要因素。

三、产品优势3.1 安全可靠10kv户内隔离开关经过严格的设计和检测，具有良好的绝缘性能和稳定的分断能力，能够在高压环境下安全可靠运行。

3.2 灵活多样10kv户内隔离开关提供多种规格和型号选择，同时具有固定式和可移动式两种结构形式，能够满足不同场合的使用需求。

3.3 操作便捷10kv户内隔离开关的操作机构灵活多样，可实现手动和电动两种操作方式，方便用户进行远程和现场操作。

3.4 维护保养简便10kv户内隔离开关设计合理，维护保养简便，节省了用户的维修成本和时间。

高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。

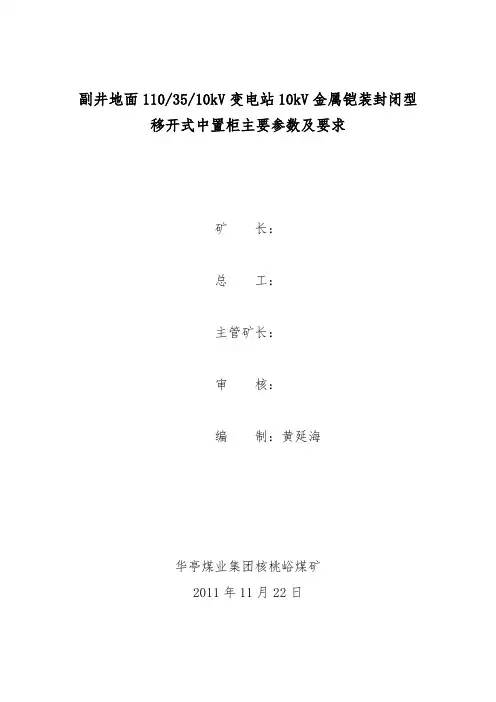

副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011年11月22日副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12型金属铠装移开式中置柜2、购置数量：39台二、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准：GB311.1 高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关设备通用技术条件GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化物避雷器GB8287 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL403 10-35千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。

三、设备的运行环境条件1、安装地点：户内2、海拔高度：约1300m3、环境温度：最高+40℃最低-23℃4、湿度： 80%5、地震烈度： 6度6、污秽等级：Ⅱ级四、技术参数及要求1、类型及数量高压柜选用KYN28A-12型金属铠装移开式中置柜，共39台。

微机保护装置型号及数量由综自厂家提供，详见综合自动化系统技术要求，分散安装在10kV柜上。

制造商应提供开关柜需要的母线导体（含系统连接母排）及相关的支柱绝缘子、金具、柜间母线桥架。

制造商应提供从端子排去综自单元的编号连接线，并由开关柜生产厂家负责安装综自单元。

2、防误闭锁10kV开关柜则由五防机械闭锁装置实现防误闭锁。

3、额定值1）额定电压(最高工作电压)：12kV2）额定电流: 进线及母联柜为3150kA，馈电柜为1250A3）额定工作频率： 50Hz4）额定绝缘水平1min工频耐压(有效值)：相间对地：42kV；断口：48kV；雷电冲击耐压（峰值）：相间对地：75kV；断口：85kV；5）温升依照DL/T593第4.2.4.2条执行，并作如下补充：运行人员可能触及的部位≤30K；可触及但正常运行时无需触及部位≤40K；6）额定短路开断电流：进线及母联为40kA，其余均为31.5kA7）额定短路关合电流：进线及母联为100kA(峰值)，其余均为80kA(峰值) 8）额定短时耐受电流：进线及母联为40kA(4s)，其余均为31.5kA(4S) 9）额定峰值耐受电流：进线及母联为100kA，其余均为80kA10）分、合闸线圈和辅助回路的额定电压11）分、合闸线圈：DC220V（直流）12）操作机构电机：DC220V（直流）13）加热器：AC220V（交流）14）照明:AC220V15）噪声：≤80dB4、一般技术要求（1）基本要求1）开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。

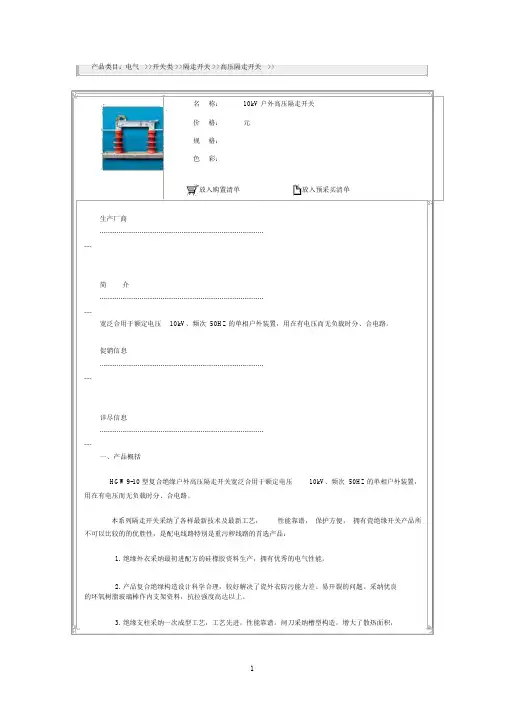

产品类目：电气>>开关类 >>隔走开关 >>高压隔走开关>>名称：10kV 户外高压隔走开关价格：元规格：色彩：放入购置清单放入预采买清单生产厂商..........................................................................................简介..........................................................................................宽泛合用于额定电压10kV、频次 50HZ的单相户外装置，用在有电压而无负载时分、合电路。

促销信息..........................................................................................详尽信息..........................................................................................一、产品概括HGW9-10型复合绝缘户外高压隔走开关宽泛合用于额定电压10kV、频次 50HZ的单相户外装置，用在有电压而无负载时分、合电路。

本系列隔走开关采纳了各样最新技术及最新工艺，性能靠谱，保护方便，拥有瓷绝缘开关产品所不可以比较的的优胜性，是配电线路特别是重污秽线路的首选产品：1.绝缘外衣采纳最初进配方的硅橡胶资料生产，拥有优秀的电气性能。

2.产品复合绝缘构造设计科学合理，较好解决了瓷外衣防污能力差、易开裂的问题。

采纳优良的环氧树脂玻璃棒作内支架资料，抗拉强度高达以上。

3.绝缘支柱采纳一次成型工艺，工艺先进，性能靠谱。

闸刀采纳槽型构造，增大了散热面积，1提升了闸刀的机械强度，动热稳固性大大提升。

GW9-10/630A 隔离开关一、产品型号及符号含义GW9-10/630A 型户外单极隔离开关(以下简称为开关)适用于10千伏高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。

开关供三相线路系统单相使用，其结构简单、经济，使用方便。

开关的额定电流有：200；400；600和1000安。

它们皆由底座、支柱绝缘子、导电部分和机构部分组成。

采用闸刀式结构分合闸达到切断和闭合线路。

每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度对以得到开关闸刀所需要的接触压力。

开关分合闸时用绝缘钩棒操作机构部分便可以进行会闭运动。

闸刀有自锁装置。

开关的外形见图一所示。

二、使用环境条件和主要技术参数1、使用环境条件:1.1海拔高度不超过1000米；1.2环境温度：最高环境温度不高于+40℃最低环境温度不低于-30℃l.3户外风速不超过35米/秒；1.4地震烈度不超过8级；1.5 安装场所应无严重影响开关绝缘和导电能力的气体，蒸气，化学性质沉积、盐雾、灰尘污垢及其他爆炸性、侵蚀性介质1.6、安装场所应无频繁的剧烈振动。

三、安装、使用和调整3、安装方式和安装尺寸见图一和图二所示4、安装前的工作4.l 清除另件上的灰尘、污物，并仔细擦除绝缘瓷瓶的表面，擦洗接地螺钉的接线表面。

4.2在转动部位和接触处涂一层工业凡士林。

4.3检查接触面，调节压缩弹簧的高度，使接触压力符合表二。

4.4本开关只适用于吊装使用如图二所示，它一般与线路上的变压器配合使用。

4.5本开关额定电流在200-400安时一般只使用三个安装孔。

600-1000安的使用三个安装孔。

4.6每年定期检查开关下列部位。

4.6.l清除尘垢，特别是导电部分，接触面处和绝缘瓷瓶表面等。

4.6.2、检查各另作部件有无损伤，特别注意检查绝缘瓷瓶有无损失，破裂现象。

4.6.3、检查导电部分的接触面是否良好。

8、拆箱后，检查产品及随附的产品合格证，安装使用说明书等是否齐全。

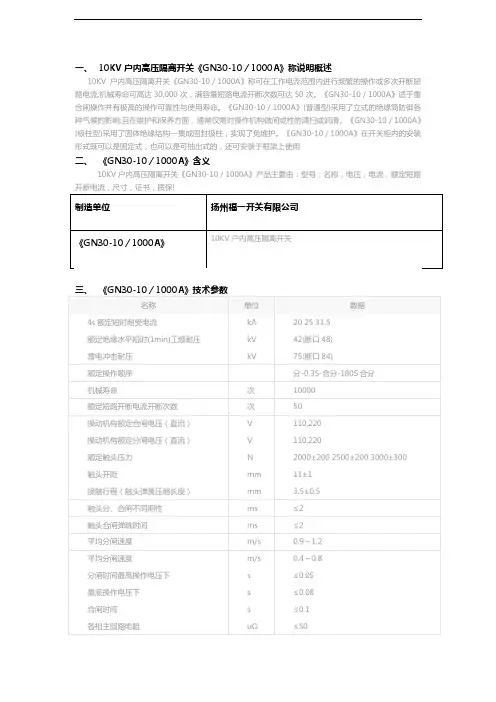

一、10KV户内高压隔离开关《GN30-10／1000A》称说明概述10KV户内高压隔离开关《GN30-10／1000A》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《GN30-10／1000A》适于重合闸操作并有极高的操作可靠性与使用寿命。

《GN30-10／1000A》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《GN30-10／1000A》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《GN30-10／1000A》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、《GN30-10／1000A》选型用户可根据被保护对象选用不同型号的《GN30-10／1000A》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《GN30-10／1000A》10KV户内高压隔离开关》五、《GN30-10／1000A》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《GN30-10／1000A》端子间的工频电压不超过《GN30-10／1000A》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.《GN30-10／1000A》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

《GN30-10。

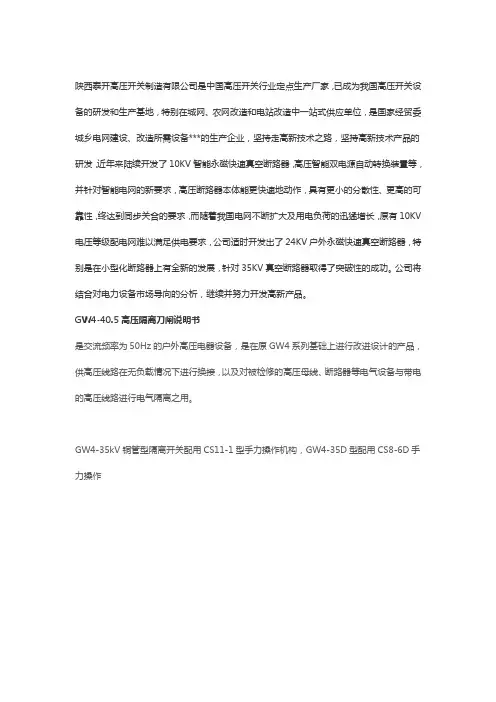

陕西泰开高压开关制造有限公司是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV 电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

GW4-40.5高压隔离刀闸说明书是交流频率为50Hz的户外高压电器设备，是在原GW4系列基础上进行改进设计的产品，供高压线路在无负载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用。

GW4-35kV铜管型隔离开关配用CS11-1型手力操作机构，GW4-35D型配用CS8-6D手力操作结构简介1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D 型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

成都GW4-40.5高压隔离刀闸说明书2）该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

10kV柱上断路器是一种用于配电系统中的开关设备，主要用于切断和接通10kV电力线路。

它的主要功能是保护电力系统的安全运行，防止因故障电流过大而引发的设备损坏和人身伤亡事故。

1. 型号：10kV柱上断路器的型号通常由制造商根据其设计、性能和使用环境等因素来确定。

常见的型号有ZW32-12型、ZW8-12型、FZW28-12型等。

这些型号中的数字通常代表了断路器的额定电流值，例如ZW32-12型的额定电流为32A，ZW8-12型的额定电流为8A。

2. 参数：10kV柱上断路器的主要参数包括额定电压、额定电流、短路电流、绝缘水平、操作方式、防护等级等。

-额定电压：10kV柱上断路器的额定电压通常为10kV，这是断路器可以正常工作的最大电压值。

-额定电流：额定电流是指断路器在正常工作条件下可以承受的最大电流值。

例如，ZW32-12型的额定电流为32A，ZW8-12型的额定电流为8A。

-短路电流：短路电流是指在电路发生短路故障时，通过断路器的瞬时最大电流值。

这个参数决定了断路器的保护能力。

-绝缘水平：绝缘水平是指断路器的绝缘材料能够承受的最大电压值。

这个参数决定了断路器的安全性能。

-操作方式：10kV柱上断路器的操作方式主要有手动操作和电动操作两种。

手动操作需要人工进行操作，而电动操作可以通过远程控制或自动控制进行操作。

-防护等级：防护等级是指断路器对外部环境的防护能力，通常用IP代码表示。

IP代码的第一个数字表示防尘等级，第二个数字表示防水等级。

例如，IP67表示防尘等级为6级，防水等级为7级。

以上就是10kV柱上断路器的主要型号和参数。

在选择和使用断路器时，需要根据电力系统的具体情况和需求，选择合适的型号和参数，以确保电力系统的安全和稳定运行。

10KV变配电室高低压设备参数（一）高压进线柜主要技术参数：1、开关柜形式：金属封闭铠装移开中置式高压开关柜额定电压： 12KV额定电流： 630A额定频率： 50HZ额定动稳定电流（峰值）:80 KA热稳定电流(有效值): 31.5KA热稳定电流持续时间： 4S一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75KV隔离断口间的绝缘： 85KV防护等级： IP4X2、隔离开关： 630A额定电压： 12KV额定电流： 630A额定频率： 50HZ一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75kV隔离断口间的绝缘： 85Kv额定短路开断电流： 25KA额定峰值耐受电流: 50KA额定短路关合电流： 50KA额定短时耐受电流/电流持续时间：20KA/3S额定有功负载开断电流： 630A额定闭环开断电流： 630A额定电流充电电流：10A机械寿命：≥5000次3、熔断器：2A额定电流：2A额定开断电流：50KA当通过熔断器的电流为其额定电流的1.3倍时，1小时内不熔断; 当通过熔断器的电流为其额定电流的2倍时，1小时内熔断。

（二）高压出线柜主要技术参数：1、开关柜形式：KYN28A-12 金属封闭铠装移开中置式高压开关柜额定电压： 10KV额定电流： 630A额定频率： 50HZ额定动稳定电流（峰值）:80 KA热稳定电流(有效值): 31.5KA热稳定电流持续时间： 4S一分钟工频耐受电压（有效值）主绝缘对地： 42KV隔离断口间的绝缘： 48KV雷电冲击水平（全波、峰值）主绝缘对地： 75KV隔离断口间的绝缘： 85KV防护等级： IP4X2、真空断路器： 630A额定电压： 12KV额定电流： 630A额定短路开断电流： 25KA额定峰值耐受电流: 63KA额定短路关合电流： 63KA额定短时耐受电流/电流持续时间：25KA/4S操作电源：DC110V额定操作顺序：分-0.3s-合分-180s-合分机械寿命：≥20000次平均合闸速度：0.5-0.8m/s平均分闸速度：0.9-1.2m/s3、电流互感器: LZZBJ9-10二次额定电流： 5A准确度等级及容量： 0.5/10P10 15/15VA4、综合保护装置： /输入交流电压： 100V二次额定电流: 5A（三）低压进线柜、低压联络柜主要技术参数：1、开关柜形式： GCK 交流低压抽出式开关柜额定电压： 400V额定电流：主母线5000A、2000A额定绝缘电压： 660V额定耐受电压： 2500V（1分钟工频）额定短时耐受电流： 65kA防护等级： IP3X2、框架断路器： 5000A/4P、2000/4P额定电压: 400V额定电流: 2000A额定极限分断能力: 65kA额定运行分断能力: 55kA断路器不带失压脱扣器，框架断路器采用电子微处理器脱扣器，液晶显示，中文菜单操作及参数整定；框架断路器采用三段保护。

10千伏柱上开关型号-10kv柱上高压真空断路器使用说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

手动分闸：拉动分闸手柄，手动脱扣轴向下带动动铁芯动作完成分闸操作。

安装、使用及维护1. 柱上真空断路器投入运行之前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。

10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。

使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。

断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
