民熔10kV柱上隔离开关概述：
1、民熔10kV柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作；
2、在一定条件下，允许接通或断开小功率电路；
3、是高压开关当中使用的最多也是最频繁的一个电器装置；民熔10kV柱上隔离开关是采用硅橡胶绝缘材质，不仅减轻了产品的重量，同时具备良好的疏水性能，在开关分合闸时用绝缘钩棒，操作机构部分闸刀有自锁装置。

开关的锁扣装置采用了优质不锈钢材质。

本文将会介绍关于民熔隔离开关的操作注意事项，感觉这篇文章对你有帮助的话，可以关注下小编
民熔10kV柱上隔离开关用途：
1柱上隔离开关可用于线路设备停电检修、故障查找、电缆试验和运行方式改造。

打开立柱上的隔离开关，可以将需要检修的设备与其它运行线路隔离，建立可靠的绝缘间隙，并给工作人员留下明显的明显断开标志，以保证检修或试验工作的安全；
2本实用新型的优点是成本低、简单耐用；
三。

一般可安装在联络线负荷开关的一侧或两侧，便于接触负荷开关的故障查找、电缆试验、维护和更换；
民熔10kV杆上隔离开关的性能特点：
110kV杆上隔离开关不能带额定负荷或重载运行，不能分合负载电流和短路电流；
2一般送电操作时，应先合隔离开关，再合断路器或负荷开关；停电时，应先断开断路器或负荷开关，再断开隔离开关；
三。

10kV杆装隔离开关能可靠地承受工作电流和短路电流，但不能断开负载电流。

能投切励磁电流不大于2a的空载变压器和电容电流不超过5A的空载线路；
4一般10kV极装隔离开关的动稳定电流不大于40ka，选择时应注意校准；
10kV杆上隔离开关的使用寿命约为2000次。

10KV户内高压隔离开关1、用途GN-10Ⅱ(C、D)/2000、3150型户内高压隔离开关适用于交流50HZ，额定工作电压10KV,额定工作电流2000/3150A的电力系统中，作为有电压无负荷情况下的电路分断与闭合开关设备使用⑴ G N 10 Ⅱ (C / D) □□额定短时耐受电流（KA）额定工作电流（A）触头接地代号：D1表示动触头接地D2表示静触头接地穿墙型代号：C1表示动触头带穿墙套管C2表示静触头带穿墙套管双接地额定工作电压（KV）户内用隔离开关（2）结构特点简介1、开关为三极连装式，主要由触头、触刀。

绝缘子和底架及接地刀等组成。

按其机构形式分有平装式、平装单接地型、平装双接地型、穿墙型、穿墙接地型。

穿墙型中的C1型为动触头侧带套管，C2型为静触头侧带套管。

为不同场合的需要，其相间中心距250mm和280mm两种。

2、操作机构1、CS6-2型手力操动机构，适用于平装和穿墙型不带接地刀的开关和双接地型开关。

2、 CS6-2型手力操动机构，适用于带接地型开关、该机构有两个手柄，一个控制主刀，一个控制接地刀。

两个手柄之间机械联锁，操作程序“主分-地合-地分-主合”，不会发生误操作。

该机构能在两台机构之间进行联锁，在开关柜上实现先分符合侧开关，后分电源侧开关；先合电源侧开关，后合负荷侧开关。

3、CS6-2型手力操动机构，适用于带接地型开关。

该机构为新型的单手柄双动操作机构，它以一台机构、一个手柄就能实现“主分-地合-地分-主合”的操作程序，不会发生误操作。

（3）、适用工作条件1、周围环境温度-10-40摄氏度。

2、海拔高度不超过2000m。

3、相对湿度日平均值不大于95%，月平均值不大于90%。

4、无燃烧和爆炸危险、无剧烈震动和的冲击、无严重腐蚀和绝缘材料及降低开关绝缘性能的化学物质的场所。

（4）、主要技术特征：1、型号规格见表2、主要技术特征见表（5）、订货须知订货时，应提供产品型号、额定工作电压、额定工作电流、额定短时耐受电流、配用操作机构型号。

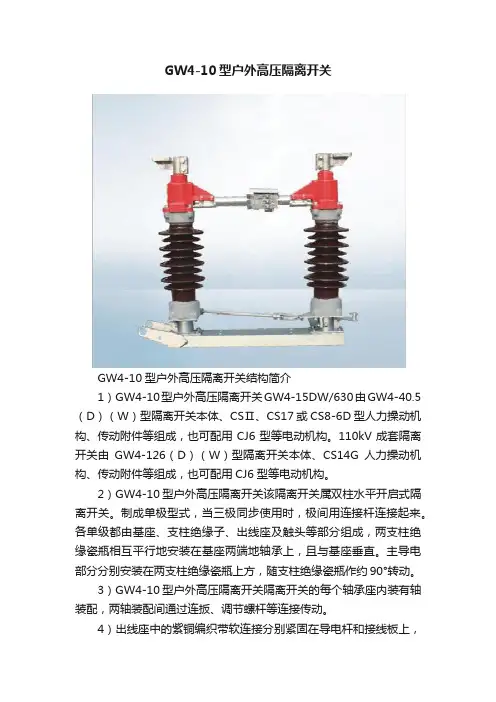

GW4-10型户外高压隔离开关GW4-10型户外高压隔离开关结构简介1）GW4-10型户外高压隔离开关GW4-15DW/630由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

2）GW4-10型户外高压隔离开关该隔离开关属双柱水平开启式隔离开关。

制成单极型式，当三极同步使用时，极间用连接杆连接起来。

各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。

主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

3）GW4-10型户外高压隔离开关隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。

4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。

5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。

产品特点1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用高强度、高导电率、高弹性的新型材料制造。

依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。

转动座设计成密封结构，水汽、尘埃、有害气体无法进入。

使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。

隔离开关民熔10kV柱上隔离开关概述：1、民熔10kV柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作；2、在一定条件下，允许接通或断开小功率电路；3、是高压开关当中使用的最多也是最频繁的一个电器装置；民熔10kV柱上隔离开关是采用硅橡胶绝缘材质，不仅减轻了产品的重量，同时具备良好的疏水性能，在开关分合闸时用绝缘钩棒，操作机构部分闸刀有自锁装置。

开关的锁扣装置采用了优质不锈钢材质。

本文将会介绍关于民熔隔离开关的操作注意事项，感觉这篇文章对你有帮助的话，可以关注下小编民熔10kV柱上隔离开关用途：1、民熔柱上隔离开关可用于线路设备的停电检修、故障查找、电缆试验、重构运行方式等，拉开柱上隔离开关可使需要检修的设备与其他正在运行线路隔离，建立可靠的绝缘间隙，给予工作人员有可以看见的明显的断开标志，保证检修或试验工作的安全；2、民熔柱上隔离开关优点是造价低、简单耐用；3、一般作为架空线路与用户的产权分界开关，以及作为电缆线路与架空线路的分界开关，还可安装在线路联络负荷开关一侧或两侧，以方便故障查找、电缆试验和检修更换联络负荷开关等；民熔10kV柱上隔离开关性能特点：1、民熔10kV柱上隔离开关不能带额定负荷或大负荷操作，不能分合负荷电流和短路电流；2、一般送电操作时，先合隔离开关，后合断路器或负荷开关;断电操作时，先断开断路器或负荷开关再断开隔离开关；3、民熔10kV柱上隔离开关能可靠地承载工作电流和短路电流，但不能分断负荷电流，可开合励磁电流不超2A的空载变压器、电容电流不超5A的空载线路；4、民熔10kV柱上隔离开关一般动稳定电流不超40kA,选用时应注意校验；5、民熔10kV柱上隔离开关操作寿命在2000次左右。

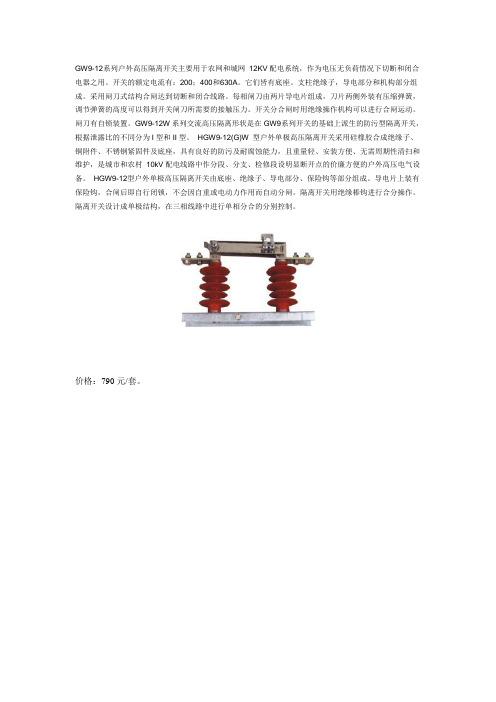

GW9-12系列户外高压隔离开关主要用于农网和城网12KV配电系统，作为电压无负荷情况下切断和闭合电器之用。

开关的额定电流有：200；400和630A。

它们皆有底座。

支柱绝缘子，导电部分和机构部分组成。

采用闸刀式结构合闸达到切断和闭合线路。

每相闸刀由两片导电片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。

开关分合闸时用绝缘操作机构可以进行合闸运动。

闸刀有自锁装置。

GW9-12W系列交流高压隔离形状是在GW9系列开关的基础上派生的防污型隔离开关，根据泄露比的不同分为I型和II型。

HGW9-12(G)W 型户外单极高压隔离开关采用硅橡胶合成绝缘子、铜附件、不锈钢紧固件及底座，具有良好的防污及耐腐蚀能力，且重量轻、安装方便、无需周期性清扫和维护，是城市和农村10kV配电线路中作分段、分支、检修段设明显断开点的价廉方便的户外高压电气设备。

HGW9-12型户外单极高压隔离开关由底座、绝缘子、导电部分、保险钩等部分组成。

导电片上装有保险钩，合闸后即自行闭锁，不会因自重或电动力作用而自动分闸。

隔离开关用绝缘棒钩进行合分操作。

隔离开关设计成单极结构，在三相线路中进行单相分合的分别控制。

价格：790元/套。

高压隔离开关―、高压隔离开关的用途室外型的液压隔离开关，包括甲极隔离开关及三极隔离开关，常用做供电线路与用户分开的第一断路隔离开关，室内型的高压隔离开关往往与高压断路器串联连接，配套使用，用以保证停电的可靠性。

此外,在高压成套配电设备装置中，隔离开关往往用做电压互感器、避雷器、配电所用变压器及计量柜的高压控制电器。

二、高压隔离开关的结构常用的高压隔离开关有GN19-10、GN19-10C两种型号。

相对应，类似的老产品有GN6-10.GN8-10两种型号。

以GN 6 - 10T型号为例，如图6 - 1所示，主要有下述部分：（1）导电部分：由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉和母线相连接，叫连接板，另一端较短，合闸时它与动力片（动触头）相接触。

两条铜板组成接触条（又称为动触头），可绕轴转动一定的角度，合闸时它吸合静触头。

两条铜板之间有夹紧弹簧用以调蓄动、静触头间的接触压力，同时两条铜板流过相同方向的电流时，它们之间产生相互吸引的电动力，这就增大了接触压力,提高了运行可靠性。

在接触条两端安装有镀锌钢片(叫做磁锁)，它保证在流过短路故障电流时，磁锁磁化后产生相互吸引力，加强触头的接触压力，提高隔离开关的动、热稳定性。

（2）绝缘部分:动、静触头分别固定在支持瓷瓶或套管瓷瓶上。

为了能够使动触头与金属接地的传动部分绝缘,采用了瓷质绝缘的传动绝缘。

（3）传动部分:主轴、拐臂、拉杆绝缘子等。

（4）底座部分:由钢架构成。

支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。

底座应接地。

总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分、合状态很直观。

三、高压隔离开关的型号及技术数据隔离开关的型号，如GN6 - 10T/400,由六部分组成。

从左至右:第一位，该设备的名称,G 代表隔离开关;第二位,设备的使用环境，W表示户外,N表示户内;第三位，设计序号，有6、8、 19等;第四位(横线后)，工作电压等级，以kV为单位，工作电压等级用数字表示；第五位，其他特征,G表示改进型,T表示统一设计,D表示带接地刀闸，K表示快分式，C表示瓷套管出线;第六位，额定电流，以A为单位。

高压隔离开关基础知识介绍1.高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。

●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.高压隔离开关的作用隔离电源、保证安全电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。

分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。

但具有一定的分、合小电感电流和电容电流的能力。

倒闸操作：隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。

3.高压隔离开关的基本要求隔离开关应具有明显的断开点，易于鉴别设备是否与电网断开。

在隔离开关断开点之间应有可靠绝缘，即要求隔离开关断开点之间应有足够的距离，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身安全。

在运行中，会受到短路电流的热效应和电动力的作用，故它应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。

结构应尽可能简单，动作要可靠。

也带有接地刀闸的隔离开关必须有联锁机构，以保证先断开隔离开关后再合上接地刀闸先断开接地刃闸后再合上隔离开关的操作顺序4.高压隔离开关的基本结构导电部分包括触头、闸刀、接线座，主要起传导电路中的电流，关合和开断电路的作用。

■操动机构通过手动、电动等向隔离开关的动作提供能源、■传动机构由拐臂、联杆、轴齿或操作绝缘子组成。

接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。

■绝缘部分包括支持绝缘子和操作绝缘子。

实现带电部分和接地部分的绝缘。

■支持底座导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

隔离开关民熔GW4隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4高压隔离开关均采用热镀锌工艺进行防腐处理。

不能满足热浸镀锌要求的零件一般采用不锈钢制造。

M8以下紧固件采用不锈钢，其余部分采用热浸镀锌。

民荣GW4型高压隔离开关采用双柱中分闸、触头翻转结构。

具有自清洁触点的能力，提高了触点的可靠性。

接触指采用高强度、高导电性、高弹性的新材料制成。

开关采用绝缘钩杆操动机构，部分开关设有自锁装置。

民荣GW4高压隔离开关旋转部分按免维护要求设计。

采用不锈钢轴销，无油自润滑轴承结构。

钢构件采用热浸镀锌，保证操作灵活、密封结构、轻便可靠、永不生锈介绍了民用熔断GW4型交流高压隔离开关的基本情况。

如果你能注意到这篇文章，编辑会帮你吗铭荣gw4-12、24、35、40.5、72.5、126系列户外交流高压隔离开关（以下简称隔离开关）。

它适用于频率为50Hz、额定电压为11、24、35、40.5、72.5、126kV 的电力系统，作为电压无载分时电路。

防污型隔离头能满足重污染地区用户的要求，能有效解决隔离开关运行中的污闪问题。

隔离开关与产品之间的联锁机构顺序正确。

30-110kv接地开关分为I型和II型，15和220kV为II型。

II型接地开关动、热稳定值与隔离开关相同。

本产品具有以下规格：1根据有无接地开关，可分为不接地、单接地和双接地2按使用面积可分为普通型和防污型。

本系列隔离开关的特点如下：（1）连接端采用软连接过渡，导电接点可靠性如下：（2）接地刀采用外部闭合布置，保证闭合过程中接地刀与其他电气端子之间的可靠绝缘距离：（3）gw4-220配有折叠和折叠接地刀，以减少接地刀占用的空间。

高压隔离开关民熔高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关GN19-12介绍，感觉这篇文章对你有帮助的话，可以关注下小编：开关概述GN19-12系列户内高压隔离开关适用于交流5Hz，额定工作电压6，10kv；额定工作电流200、630、1250A的电力系统中。

作为有电压无负荷情况下的分断，闭合电路的户内开关设备使用。

此隔离开关配用 CS6-1 型手力操动机构。

二：民熔高压隔离开关的基本技术参数三：民熔高压隔离开关的外形及安装尺寸四：民熔高压隔离开关的结构和工作原理GN19-10/400A、GN19-10/630A、GN19-10/1000A、GN19-10/1250A户内高压隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。

（GN19-10C/400A、GN19-10C/630A、GN19-10C/1000A、GN19-10C/1250A型则为一个为支柱绝缘子，一个为瓷套管绝缘子）三相平行安装，导电部分由触刀、静触头、触座（或导电杆）组成。

触刀由两片槽形铜板组成，它不仅增大了触刀散热面积，对降低温度有利，而且提高了触刀的机械强度，使开关的动稳定性提高。

触刀一端通过螺栓安装在触座上（或导电杆上）。

为转动接触触刀，另一端与静触刀系可分连接，而触刀触压力靠两端的弹簧来维持。

户内高压隔离开关在接触处安排有磁锁板，加磁锁板的目的是，当很大的短路电流通过时加强了两槽形触刀之间的吸引力，亦即增加了接触压力，因而提高了开关的动热稳定性。

GN19- 10/400A 、 GN19-10/630 隔离开关极即通过电流小。
