地层中途测试工艺简介1、MDT（Modular Formation Dynamics Tester）是指模块式地层动态测试器，斯伦贝谢公司第三代电缆地层测试工具通,过压力剖面、光学流体分析、取样技术可以准确识别流体类型，通过测量压力剖面可以确定油水界面、研究油藏类型，利用测压及产量测试取样可以研究油气藏性质。
仪器工作时上下封隔器座封后，泵将中间抽空后让地层流体进入，测得地层实际压力，比较准确，但停留时间较长，易卡。
图1为MDT结构示意图。
其工作原理参考第七部分“重复地层测试—RFT基本原理”。
图1 MDT结构示意图。
2、DST 测试类型（煤层例）2. 1中途裸眼测试这类测试是打开煤层后立即进行测试, 此时地层损害最轻, 并且所有的产层都可进行测试, 便于对地层做出准确的评价。
2. 2套管坐封测裸眼这类测试是套管下到煤层顶部后, 打开煤层, 封隔器坐在套管内测试煤层。
2. 3完井测试这类测试是完井后下套管、射孔、射开煤层, 在套管内测试。
2. 4改造后测试这类测试是在对煤层进行压裂或造洞穴后进行的测试, 与改造前的参数比较, 评价改造的效果和经济效益。
3、多流测试器（MFE）一、产品概述（1）MFE地层测试器是一套完整的井下开关工具，整套测试工具均借助于钻杆的上、下运动来操作和控制井下工具的各种阀，具有操作方便、动作灵活可靠，地面显示清晰的特点。
测试时在地面可以比较容易地观察和判断井下工具所处的位置，并能获得任意次开井流动和关井测压期,为评价地层提供了更多的资料。
MFE系统通常包括多流测试器、封隔器、液压锁紧接头、旁通阀和安全密封等。
（2）MFE中所装的双控制阀通常是借助钻杆的上、下运动来打开或关闭的。
下井时阀处于关闭状态，到达井底后，通过钻柱施加重力，经过一段延时，测试阀打开。
在打开的一瞬间，钻柱突然下坠25.4mm，这种在地面可以直接观察到的显示表明阀已打开。
如果要关闭测试阀时，只需将钻柱上提并略超过自由点，然后再下放钻柱加重力即可关井。
第四节模块式电缆地层测试器（MDT）地层测试是油气勘探中验证储层流体性质、求取地层产能最为直接、有效的方法。
常用的地层测试方法有完井射孔油管测试、钻杆测试（DST）和电缆式地层测试等。
电缆地层测试技术是从20世纪50年代中期开始发展、并逐步完善起来的地层测试技术，到目前为止，电缆地层测试技术的发展大致可划分为三个阶段。
第一个阶段以FT电缆地层测试仪为代表， FT电缆地层测试仪由一个单探针和一个取样筒组成测试仪的核心部分，每次只能取一个样或测一个压力数据，这代产品主要应用在1955-1975年间；第二个阶段的电缆地层测试仪以RFT（Repeat Formation Tester），即重复地层测试器为代表，从1975年使用到20世纪90年代，它较第一代产品有了很大的改进，增加了预测压室，即可以一次在井下实现无限次的重复测压，取样筒也增加到两个。
但由于不具备泵出功能和井下油气检测功能，第二代电缆地层测试仪主要用于地层测压，取样效果不够理想。
我国大部分油田都引进了该种类型的仪器，并在现场获得了较为广泛的应用，见到了一定的地质效果。
尽管RFT 的功能较FT有较大的改进，但人们仍然无法在地面准确判断井下到底获得的是什么样品，并且不能对取样时间和质量进行有效的控制。
为了解决上述问题，20世纪90年代，斯仑贝谢公司推出了第三代电缆地层测试仪—模块式动态电缆地层测试仪MDT（The Modular Formation Dynamics Tester Tool）。
与其上一代的重复性地层测试仪RFT相比，在探测器、探测方式、模块组合方式、解释方法等方面有了较大的改进，性能显著增强。
MDT于1992年引进我国油田，经过消化、吸收及应用研究，在油气勘探中应用见到了明显的地质效果。
值得说明的是，尽管MDT电缆地层测试具有快速、直观的特点，但是，它有一定的适用条件，与常规测井项目一样，其测试结果也需要出处理和解释，需要与之相适应的配套评价技术。
中途测试在钻井过程中发现油气显示后，立即停止钻进、起出钻头，利用钻杆将地层测验器下到目的层顶部、封隔目的层以上的地层，利用钻杆进行试油，求取各项资料。
此种试油方法称为中途测试，又叫做钻杆测试、裸眼测试。
它的优点是能及时发现油气层，能获得更真实的地层资料。
测试的原理与试油的原理相同，就是靠降低井内液柱压力，诱导出油气流。
目前，现场已经淘汰了玻璃接头测试，常用MFE地层测试器、全通径APR测试工具、膨胀式测试工具进行中途测试。
1MFE地层测试工具及原理MFE(Multi Flow Evaluator——多流测试器)测试管柱以MFE为主测试阀，按照裸眼井还是套管井，采用单封隔器测试还是双封隔器跨隔测试，配合有各种安全装置、循环装置和测压仪表等，可组成多种测试管柱。
MFE地层测试器是一种常规测试器，它通过上提、下放管柱实现井底开关井，可用于不同尺寸的套管井和裸眼井的地层测试，具有成本低、操作保养方便、环境适应性强等特点，是目前国内普及率最高的一种测试工具，它有95mm 和127mm两种主要规格。
1.1MFE地层测试器的工作原理及施工过程MFE地层测试器工作原理如图1所示，入井管柱从下至上分别由压力记录仪及托筒、筛管、安全密封封隔器、旁通阀、多流测试器和测试钻杆组成，必要时可装一个震击器。

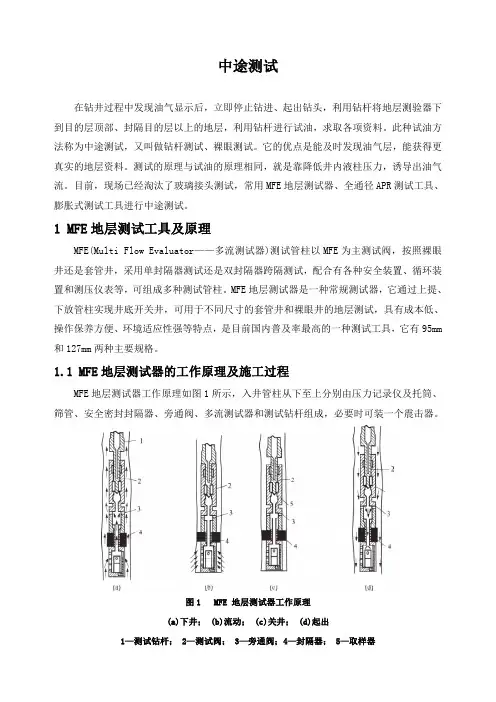

图1MFE地层测试器工作原理(a)下井；(b)流动；(c)关井；(d)起出1—测试钻杆；2—测试阀；3—旁通阀；4—封隔器；5—取样器1.1.1测试分为以下四个步骤：1.1.1.1下井：下井时多流测试器的测试阀关闭，旁通阀打开，安全密封不起作用，封隔器的橡胶筒处于收缩状态。
1.1.1.2流动测试：测试工具下至井底后，下放管柱加压缩负荷，封隔器胶筒受压膨胀，紧贴井壁起密封作用，旁通阀关闭，多流测试器的液压延时机构是受压缩才延时的，因此它延时一段时间之后才打开，并在打开的一瞬间出现管柱自由下坠25.4mm的现象，地层流体经筛管和测试阀流入钻杆内，进入流动期。

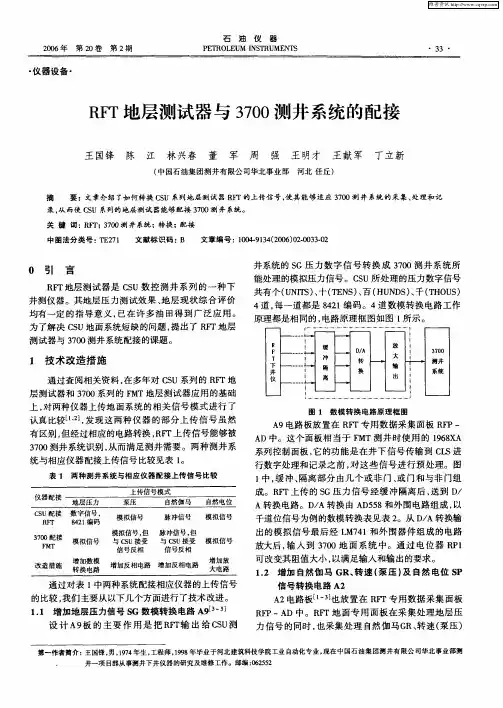

RFT测井仪器常见故障及维修方法发布时间：2021-05-06T13:12:11.950Z 来源：《中国科技信息》2021年6月作者：周霞[导读] 重复式地层压力测试器（英文全称Repeat Formation Test Tool简称RFT）特点为一次下井可重复测量原状地层流体压力，同时获取两个流体样品，地层压力测量更直观、高效、安全。
本文结合该仪器工作原理，综合分析常见故障的原因，有针对性地提出了具体解决方法，在现场施工实践中获得了很好的效果。
河南濮阳中石化经纬有限公司中原测控公司周霞 457001摘要：重复式地层压力测试器（英文全称Repeat Formation Test Tool简称RFT）特点为一次下井可重复测量原状地层流体压力，同时获取两个流体样品，地层压力测量更直观、高效、安全。
本文结合该仪器工作原理，综合分析常见故障的原因，有针对性地提出了具体解决方法，在现场施工实践中获得了很好的效果。
关键词：重复式电缆地层测试器压力测量故障维修一、 RFT仪器工作原理具体工作原理为：仪器到达目的层位后，由地面系统控制液压系统推开支撑臂及测试面板，使面板紧贴井壁并将探针推入地层，依靠封隔器形成地层流体到仪器测试仓的密闭通道，从而准确测量原状地层压力，并根据情况确定是否留取地层流体样品。
完成测试后控制液压系统将仪器恢复，并准备下次测量。
仪器下放到目的层位后，①在指定深度，打开平衡阀，测泥浆压力；②液压力推动橡胶封隔器贴紧井壁挤压泥饼，将探针与井内泥浆隔开；③关闭平衡阀，使样品管道形成一个封闭的腔体；液压力推动探针插入地层，样品管道通过探针与地层成连通状态；④第一预测室活塞移动，抽吸地层流体，产生第一次压降；⑤第二预测室活塞移动，抽吸地层流体，形成第二次压降；⑥关闭液压动力，等待地层压力恢复，记录地层压力；⑦打开平衡阀，再测泥浆压力；⑧回缩封隔器和支撑活塞。
图1是RFT仪器原理图。
图2是正常的压力曲线图。
