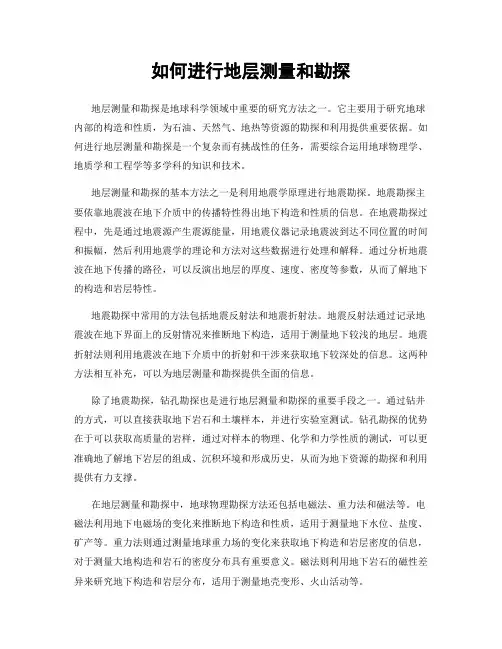

如何进行地层测量和勘探地层测量和勘探是地球科学领域中重要的研究方法之一。
它主要用于研究地球内部的构造和性质，为石油、天然气、地热等资源的勘探和利用提供重要依据。
如何进行地层测量和勘探是一个复杂而有挑战性的任务，需要综合运用地球物理学、地质学和工程学等多学科的知识和技术。
地层测量和勘探的基本方法之一是利用地震学原理进行地震勘探。
地震勘探主要依靠地震波在地下介质中的传播特性得出地下构造和性质的信息。
在地震勘探过程中，先是通过地震源产生震源能量，用地震仪器记录地震波到达不同位置的时间和振幅，然后利用地震学的理论和方法对这些数据进行处理和解释。
通过分析地震波在地下传播的路径，可以反演出地层的厚度、速度、密度等参数，从而了解地下的构造和岩层特性。
地震勘探中常用的方法包括地震反射法和地震折射法。
地震反射法通过记录地震波在地下界面上的反射情况来推断地下构造，适用于测量地下较浅的地层。
地震折射法则利用地震波在地下介质中的折射和干涉来获取地下较深处的信息。
这两种方法相互补充，可以为地层测量和勘探提供全面的信息。
除了地震勘探，钻孔勘探也是进行地层测量和勘探的重要手段之一。
通过钻井的方式，可以直接获取地下岩石和土壤样本，并进行实验室测试。
钻孔勘探的优势在于可以获取高质量的岩样，通过对样本的物理、化学和力学性质的测试，可以更准确地了解地下岩层的组成、沉积环境和形成历史，从而为地下资源的勘探和利用提供有力支撑。
在地层测量和勘探中，地球物理勘探方法还包括电磁法、重力法和磁法等。
电磁法利用地下电磁场的变化来推断地下构造和性质，适用于测量地下水位、盐度、矿产等。
重力法则通过测量地球重力场的变化来获取地下构造和岩层密度的信息，对于测量大地构造和岩石的密度分布具有重要意义。
磁法则利用地下岩石的磁性差异来研究地下构造和岩层分布，适用于测量地壳变形、火山活动等。
地层测量和勘探是地球科学领域的重要工具，对于研究地球内部的性质和构造，预测地质灾害，寻找地下资源等都起着至关重要的作用。
地层测试技术地层测试(formation testing)是在在钻井或油气井生产过程中，对目的层段层进行的测试求产，地层测试可以测取地层压力数据，采集地层流体样品，从而对地层的压力、有效渗透率、生产率、连通情况、衰竭情况等进行评价，为建立最佳的完井方式、确定下部措施和开发方案提供依据，是进行油田勘探开发的重要技术手段。
其方法一般有：①随钻地层测试：通过钻杆末端的钻杆测试器；②电缆地层测试：利用电缆下入绳索式测试器；此外广义的地层测试还包括常规的试油试气、钻杆地层测试、生产测井、试井等。
钻杆地层测试—DST（drill stem test)是使用钻杆或油管把带封隔器的地层测试器下入井中进行试油的一种先进技术。
它既可以在已下入套管的井中进行测试，也可在未下入套管的裸眼井中进行测试；既可在钻井完成后进行测试，又可在钻井中途进行测试。
它们座封隔离裸眼井底,解脱泥浆柱压力影响，使地层内的流体进入测试器，进行取样、测压等。
钻杆(中途)测试减少了储层受污染的时间和多种后续井下工程对储层的影响，可以有效保护储层，是对低压低渗和易污染油气层提高勘探成功率的有效手段之一。
中途测试往往也使油气提前发现，争取了时间，易于安排下步工作。
电缆地层测试是使用电缆下入地层测试器，电缆地层测试仪器又称之为储层描述仪，是目前求取地层有效渗透率和油气生产率最直接有效的测井方法，同一般的钻杆测试相比，它具有简便、快速、经济、可靠的优点，在油田开发中有重要作用。
电缆地层测试目前应用的主要是组件式电缆地层测试器，仪器结构包括电气组件、双探头组件、石英压力计组件、流动控制组件和样品筒组件几部分。
根据用户的需求，可以单独测量地层压力及压力梯度，或者同时采集多个地层流体样品。
MFE（mulitflow evaluator）被称为多流测试器，是斯伦贝谢公司研制的地层测试器，用它可实现钻井中途裸眼井段测试和多层段间的跨隔测试。
MFE测试技术是通过钻杆或油管将专用测试仪器及管串组件传输下到欲测试目的层段，利用封隔器座封实现管柱内腔体与环空的阻隔，使地层流体在人为控制压差的条件下顺利流动进入管柱，从而摸清目的层压力、液性和产能等数据资料。
地层学概论（地大武汉课程）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制目录一、地层学概念及基本原理 (3)（一）地层学定义 (3)1、地层（stratum） (3)2、地层学（stratigraphy） (3)（二）地层的沉积作用 (3)1、纵向堆积作用（垂向加积作用） (3)2、侧向堆积作用（侧向加积作用） (3)3、生物筑积作用 (4)（三）地层特征 (4)1、岩石特征 (4)2.生物特征 (4)3.地层结构 (4)4. 地层的厚度和体态 (4)（四）地层学的几个基本原理 (4)1、原始水平原理（principle of original horizontality） (4)2、原始侧向连续原理（principle of original lateral continuity）(4)3、叠覆原理（principle of superposition） (5)4、侧向堆积原理（principle of lateral accumulation） (5)5、动物群顺序原理（principle of faunal succession）也称生物顺序律（化石顺序律） (5)6、相对比定律(low of the correlation of facies)也称瓦尔特相律(5)7、穿时普遍性原理（Principle of ubiguity of diachronism） (5)8、穿切关系原理（principle of cross-cutting relationships）(6)9、包含物原理（principle of inclusions） (6)二、地层时间及地层的划分与对比 (6)（一）地层时间 (6)1、相对地层年代 (6)2、绝对地层年代 (6)3、绝对地层年代表示 (7)（二）地层的划分和对比 (7)1、地层划分 (7)2、地层划分常用的几种方法 (7)3.地层对比 (8)4.地层对比常用的几种方法 (8)三、地层接触关系、层型及地层区划 (9)（一）地层接触关系 (9)1、整合接触： (9)2、不整合接触 (9)3、研究不整合的意义 (9)（二）层型 (10)1、层型概念 (10)2、层型的种类 (10)3、单位层型构成形式 (10)4、全球层型剖面和点（Global Stratotype Section and Point）(11)5、年代界线层型建立情况 (11)（三）地层区划 (12)1、地层区划定义 (12)2、地层区划确定的原则（横向） (12)3、中国的地层区划 (12)4、中国地层发育阶段性（纵向） (13)四、岩石地层学 (13)（一）岩石地层学概念 (13)（二）岩石地层单位 (13)Ⅰ、岩石地层单位定义 (13)Ⅱ、岩石地层单位种类 (13)（三）岩石地层学实例 (16)1、华南扬子区 (16)2、华北地区 (17)（四）岩石地层学应用 (18)五、生物地层学 (18)（一）生物地层学的研究意义 (18)1、相对地质年代地层单位确定的依据 (18)2、生物地层学是其他地层分支学科发展的基础之一 (18)3、生物地层方法是地层划分和对比的主要方法 (18)4、是恢复古环境的有效工具之一 (19)（二）生物地层学的发展前景 (19)1、理论意义—— (19)2、经济意义—— (19)3、微体化石分布广、产量高，是目前高精度划分和对比地层不可缺少的。
第二章地层测试主要内容一、地层测试概述二、钻柱测试第一节地层测试概述油田地质研究的主要内容包括：油气田地质结构、油气水分布、油气藏的能量、储量计算等；其资料来源包括：地质录井、地球物理测井、试油或地层测试。
这三种类型的资料作用不同，录井、测井资料指出了油气层的位置，但只知道油气的层位是不够的，我们还应该弄清楚油气层产量、压力、产液性质、地层渗透率、流体样品等资料。
这样才能合理地开发、开采油气田，而这些资料的取得是通过地层测试来完成的。
1、概念地层测试（Formation Testing）：在钻井过程中或完井后对油气层进行测试，获得动态条件下地层和流体的各种特性参数，从而及时准确地对产层作出评价。
是确定地层有无工业生产能力的一次暂时性完井。
基本原理：利用井下测试设备或工具使测试层与其它地层和井筒内钻井液隔离，而直接暴露在大气压下，在ΔP作用下流体便可进入钻杆中，进行测试。
速度快，获取的资料多，最经济的“临时性”完井方法。
2、分类①据测试时间分：中途测试：探井钻进过程中，钻遇油气层或发现重要油气显示时，中途停钻对可能的油气层进行测试。
一般在裸眼井中进行，岩性致密，井壁规则，早期评价。
完井测试：完井后进行的地层测试，又称为试油（试气）。
通常在套管井中进行，开井时间长，地层参数齐全，可靠程度高。
②据不同类型的井分：裸眼井测试：套管井测试：③据测试方式分：常规测试：封隔器下部只有一个测试层。
跨隔测试：在一口井有多层的情况下对其中某一层进行的测试，要求必须有两个封隔器将测试层的上部和下部都隔开。
3、测试方法：近些年来，无论国内、外，地层测试技术都被广泛应用着，大部分探井和部分生产井都要进行地层测试。
随着电子工业的飞速发展，地层测试技术，无论是测试工具方面，还是资料的处理都已日臻完善。
在开发、应用地层测试技术方面，美国、加拿大、法国是比较先进的国家，尤其美国，不但历史长，发展也快，可以作为西方石油发达国家的代表。
1．总论在石油及天然气勘探过程中，为了对钻进过程中遇到的油气显示层段能尽量做出准确评价，目前除采用地质综合录井、地球物理测井、岩心分析等基本方法外，还采用了地层测试技术；不过前几个只是直接或间接地确定油、气、水层，而只有通过后者才能确定储层产能和地层动态参数。
（一）、地层测试技术的目的地层测试又叫钻杆测试,国外叫DST是Drill Stem Testi ng的缩写。
它是指在钻进过程中或完钻之后对遇到的油气显示层段不进行完井而用钻杆或油管下入测试工具进行测试，获得在动态条件下地层和流体的各种特性参数，从而及时准确地对产层作出评价。
这种方法速度快、获取的资料多，是最经济的“临时性”完井方法。
在我国，通常把钻井过程中进行的地层测试称为中途测试；把下完套管，完钻之后进行的测试称为完井测试或套管测试。
无论是哪种测试，都是用钻杆或油管将地层测试器下入待测层段，进行不稳定试井，测得测层的产量、温度、开井流动时间、关井测压时间，取得流动的流体样品和实测井底压力- 时间关系曲线卡片。
钻杆测试的具体目的是：①探明新地区、新构造、新层位是否有工业性油气流，验证油、气层的存在；②查明油气田的含油面积及油水或气水边界，油气藏的驱动类型和产油、气能力；③通过分层测试，取得分层测试资料，计算出储层和流体的特性参数，为估算油、气储量和制定油气田开发方案提供依据。
通过钻杆测试取得的时间- 压力卡片，结合试井分析理论，可以得到下列主要参数：①渗透率我们最关心是的流体流动时的平均有效渗透率，通过地层测试可以获得这一最有价值的参数；②地层损害程度通过测试资料可计算出地层堵塞比和表皮系数；③油藏压力通过关井压力恢复曲线可外推出原始油藏压力；④衰竭在正常测试条件下，如果在测试过程中发现油藏有衰竭，可以推断所控制的地质储量，判断油藏是否有开采价值；⑤测试半径是指测试过程中因流量变化所引起的压力波前缘传播深入地层的径向距离，也叫调查半径；⑥边界显示在测试半径内如有断层或边界存在，可通过压力曲线分析计算出距离，还可确定边界类型。
地层测试概述一、地层测试的概述什么叫地层测试？在钻井工程建立起地层通道——井眼之后，使地层流体流入井筒甚至喷出地面，并对流体和产层通过一系列测试，搞清流体性质、产能及取得各种地层特性参数资料的整个工艺过程，就叫做地层测试。
二、地层测试的目的地层测试的目的主要有以下七种：1、搞清地层流体性质（包括地面的和地层条件下的两种）及产出能力。
2、搞清产层有效厚度及有效渗透率。
3、搞清产层压力及温度。
4、搞清地层损害程度。
5、搞清测试过程中有无衰竭现象。
6、搞清地层中的油、水界面位置或油、气或气、水界面位置。
7、搞清测试半径、边界显示及单井层控制地质储量等。
三、地层测试的种类地层测试按施工方式的不同可分为两类，既常规测试（俗称试油）和钻竿式地层测试（简称DST）。
DST测试又可分为裸眼中途测试和套管完井测试两种。
钻竿地层测试，不管哪种测试，按照实现井下开关的操作方式可分为以下三种：1、旋转式：通过旋转一定圈数的钻竿（管串）来实现井下开关井。
如来因斯公司的常规式和跨隔式DST测试工具等。
2、提放式：通过提放一定距离的钻竿（管串）来实现井下开关井。
如江斯顿公司的MFE测试工具和哈里巴顿公司的常规测试工具等。
3、环空压力控制式：通过对测试管串外的环空加压和放压来实现井下开关井。
如哈里巴顿公司的LPR－N式江斯顿公司的PCT式测试工具等。
四、钻竿式地层测试（DST）工作原理DST测试管串下井时，作为实现井下开关井的测试器（阀）是关闭的，测试器以上的官腔（再抗外挤压力以内）可以和大气连通，所以说最低压力可以达到一个大气压力。
当管串下到预定位置，使分隔器坐封后便截断了地层与环形空间压井液的通道。
此时施以外力（或旋转或提放钻竿或环空加压），使测试器突然打开，地层流体便会在地层压力或加垫诱喷压差的作用下流入井筒（即测试管串空腔）甚至喷出地面。
诱喷压差大小的控制，可以通过对管串的加垫来调节。
所以加垫是指在测试器之上加入一定数量的气体或液体，使其对测试器产生一定的回压来减少诱喷压差。
