下载文档原格式
第43问注塑成型条件设定方法一、开合模参数的设定方向：连续生产中，必须考虑工艺在今后生产中的稳定性，所以，开关模的参数设定必须保证开合模动作平稳设备不晃荡。
在产品取出方便的条件下，开关模位置越短越好。
低压保护设定，保证产品在模腔里合模起不到高压而报警，确保模具不会被压坏；高压锁模力最好设定低些，保证PL面不出披锋为止；设定太高，相反会有一定的坏处。
锁模力太高，易损坏模具；PL面排气不良，产品易困气烧焦；产品内应力大，出模后才可弃放；影响产品尺寸等。
具体的设定技巧：1.合模参数设定：以高压、慢速起步，短行程；中压、快速运行，导柱惯性到导套前；低压、匀速靠近腔面前；微压、低速惯性接触母模；高压、中速起高压合模。
有行位的模具，开模速度不可太快；2.开模参数设定：以高压、慢速离开母模；中压、快速运行惯性至终点前；高压、低速到开模终点。
3.低压保护位置与低压压力值的设定：接触模具的低压、低速设定必须能推动模具（特别是有弹簧或有行位的模具），但力量不能大于压坏产品的力（产品厚度被压至到原来的4/5所需要的力量）；低压保护要调好，因为新模成品的形状与脱模情况不太了解；有抽蕊以及绞芽的模具，要先行手动试验，功能正常后方可用自动；4.高压锁模位置与高压锁模力的设定：高压位置设定方法。
（先不设定高压锁模力值，用前面设定的所有参数合模，模具会停在一个位置上，显示位置值将是实际的高压位置，在这位置上加上0.5㎜～1㎜就行）。
确认合模力是否充足：合模力（g）≥成形面投影面积（cm²）×模具内的平均压力（通常为400kg/cm²）。
合模力的大小计算可按《合模力设定方法》进行。
直压式机台需注意锁模力是否足够，肘节式机台注意十字头是否伸直，以防射出时模具后退，而出现大毛边涨坏模具；锁模力设定依据：最小锁模力=最高射出压力×（产品的投影面积+流道的投影面积）；实际锁模力=最小锁模力×（1+5%～20%），再慢慢加到不出现毛边为止，闭模到30～50mm时，速度要转为慢速。

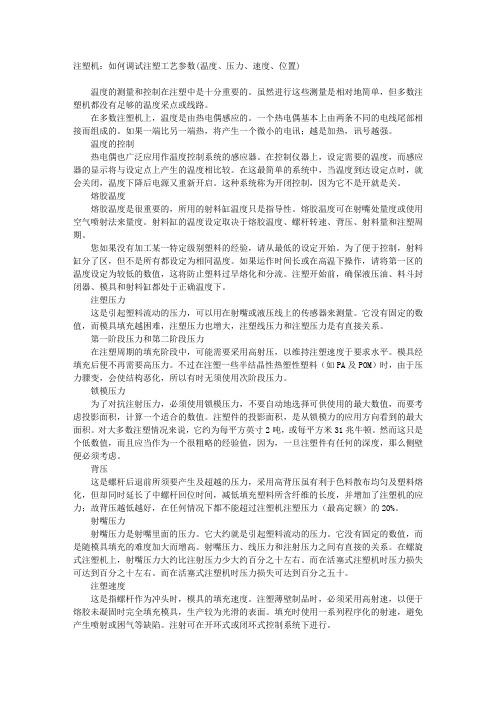

注塑机：如何调试注塑工艺参数(温度、压力、速度、位置)温度的测量和控制在注塑中是十分重要的。
虽然进行这些测量是相对地简单，但多数注塑机都没有足够的温度采点或线路。
在多数注塑机上，温度是由热电偶感应的。
一个热电偶基本上由两条不同的电线尾部相接而组成的。
如果一端比另一端热，将产生一个微小的电讯；越是加热，讯号越强。
温度的控制热电偶也广泛应用作温度控制系统的感应器。
在控制仪器上，设定需要的温度，而感应器的显示将与设定点上产生的温度相比较。
在这最简单的系统中，当温度到达设定点时，就会关闭，温度下降后电源又重新开启。
这种系统称为开闭控制，因为它不是开就是关。
熔胶温度熔胶温度是很重要的，所用的射料缸温度只是指导性。
熔胶温度可在射嘴处量度或使用空气喷射法来量度。
射料缸的温度设定取决于熔胶温度、螺杆转速、背压、射料量和注塑周期。
您如果没有加工某一特定级别塑料的经验，请从最低的设定开始。
为了便于控制，射料缸分了区，但不是所有都设定为相同温度。
如果运作时间长或在高温下操作，请将第一区的温度设定为较低的数值，这将防止塑料过早熔化和分流。
注塑开始前，确保液压油、料斗封闭器、模具和射料缸都处于正确温度下。
注塑压力这是引起塑料流动的压力，可以用在射嘴或液压线上的传感器来测量。
它没有固定的数值，而模具填充越困难，注塑压力也增大，注塑线压力和注塑压力是有直接关系。
第一阶段压力和第二阶段压力在注塑周期的填充阶段中，可能需要采用高射压，以维持注塑速度于要求水平。
模具经填充后便不再需要高压力。
不过在注塑一些半结晶性热塑性塑料（如PA及POM）时，由于压力骤变，会使结构恶化，所以有时无须使用次阶段压力。
锁模压力为了对抗注射压力，必须使用锁模压力，不要自动地选择可供使用的最大数值，而要考虑投影面积，计算一个适合的数值。
注塑件的投影面积，是从锁模力的应用方向看到的最大面积。
对大多数注塑情况来说，它约为每平方英寸2吨，或每平方米31兆牛顿。

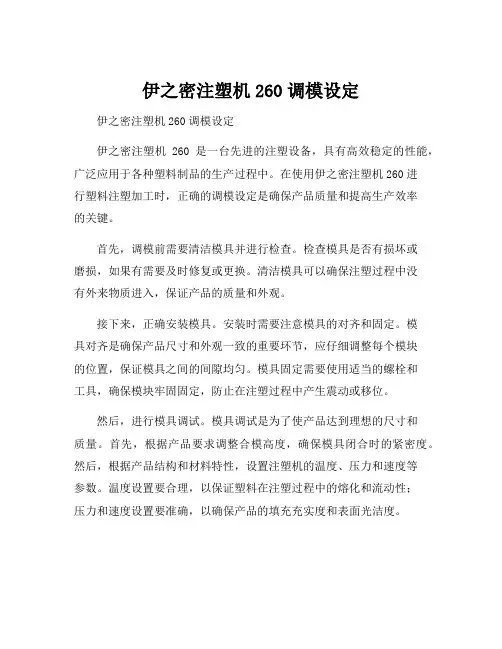

伊之密注塑机260调模设定伊之密注塑机260调模设定伊之密注塑机260是一台先进的注塑设备，具有高效稳定的性能，广泛应用于各种塑料制品的生产过程中。
在使用伊之密注塑机260进行塑料注塑加工时，正确的调模设定是确保产品质量和提高生产效率的关键。
首先，调模前需要清洁模具并进行检查。
检查模具是否有损坏或磨损，如果有需要及时修复或更换。
清洁模具可以确保注塑过程中没有外来物质进入，保证产品的质量和外观。
接下来，正确安装模具。
安装时需要注意模具的对齐和固定。
模具对齐是确保产品尺寸和外观一致的重要环节，应仔细调整每个模块的位置，保证模具之间的间隙均匀。
模具固定需要使用适当的螺栓和工具，确保模块牢固固定，防止在注塑过程中产生震动或移位。
然后，进行模具调试。
模具调试是为了使产品达到理想的尺寸和质量。
首先，根据产品要求调整合模高度，确保模具闭合时的紧密度。
然后，根据产品结构和材料特性，设置注塑机的温度、压力和速度等参数。
温度设置要合理，以保证塑料在注塑过程中的熔化和流动性；压力和速度设置要准确，以确保产品的填充充实度和表面光洁度。
调试完成后，进行试模。
试模时要注意观察产品的尺寸和外观，根据实际情况进行微调。
如果发现产品尺寸不合格或有缺陷，可以调整模具和注塑机的参数，直到达到理想的效果。
最后，根据实际生产需求进行生产调整。
根据产品的材料性质和工艺要求，调整注塑机的参数和生产速度，以达到最佳的生产效果和产量。
同时，要对注塑机进行定期维护和保养，保持设备的良好状态，延长使用寿命。
在使用伊之密注塑机260进行塑料注塑加工时，正确的调模设定是确保产品质量和提高生产效率的重要环节。
只有通过认真的清洁、安装、调试和试模，才能产生出高质量的塑料制品。
希望本文的内容对注塑机260的调模设定有所帮助，引导读者正确操作并取得良好的生产结果。
教你任何设置注塑机合模参数一,开始合模:1、开始合模压力:初设置值参考为25,当此压力过小而导致速度过慢时,可尝试增加速度,此压力过小,而使速度无法提高至需要时速度每次加+5尝试,注意,该压力设置较大时,会使动模板瞬间加高压改变静止状态变运动,至使动模板孔与拉杆产生巨大的摩擦力,久之加快了机器动模板孔与拉杆的磨损,影响到动模板运动的平稳性与精密度的下降,可能影响到个别对合模机构的精密要求较高模具的生产。
2、开始合模速度:看实际,不过要注意动作不宜过快,该速度要与下一段合模动作具有连贯性的运动,而不是出现明显的停顿动作切换,最好是速度设置高,压力设置低,由压力控制速度。
二,低压合模:由低压低速推动模具,由需要安全保护的距离开始至模具完全闭合终止1、低压合模速度：看实际,速度要慢,过快的速度,就算有设置了低压,惯性运动仍然有巨大的撞击破坏力。
滑快位置偏移、顶针断出、、、、等出现意外硬障碍物时,而进入合模动作,在有效的低压慢度的合模保护参数条件之下,大大减小撞击的损伤。
其实可以这个速度为几十,然后不动它,再把压力开始调得很低比如5进行测试,以压力控制速度,再一步步加压至适合的合模保护速度。
2、低压合模压力：可以先把速度调得很高,压力调得很低例如5进行合模测试,因为压力低,就算速度设置很大,失去压力的支持,合模速度也不会很快的,以压力控制速度,在5的基础上,一点点往上加至理想的合模保护速度,以最低的压力合模。
3、低压合模开始位置:（即上一段合模终止位置）这个要根据模具大小与结构而设置大小差异较大的数值,一般为模具闭合前的5-20厘米之间,这个位置大家看着办。
很多人就是设置模具合得太近,就才开始用低压,应该提前得到低压保护的距离受到上一段较大压力速度冲击合模,滑快位置偏移、顶针断出、、、、等出现意外硬障碍物时,快猛撞击,这时低压保护无效,来迟了,(重点核心)、、、、4、低压合模终止位置（即高压锁模开始位置）：此参数为模具刚好刚完全闭合的位置,即动模板前进已经到尽头停止了,调试时先调好低压压力和速度,再将位置设置为0,关门手动合模测试得出一个低压合模完全闭合位置数值,比如这个数值是2.2,这个数值的大小受电子尺设置调整、调模松紧、合模压力大小影响,并且这个数值会受到机器精度和模具表面细小杂物的影响等原因影响,每次合模可能会有小小变动,所以要将终止位置设置稍大一点点比如加0.2设置为2.4(参考加0.1-0.3),以最低的位置,精确保护模具,如果不把低压合模测试获得的位置数值设置大一点点的话,直接就用2.2,可能经常会出现低压合模位置大于2.2,低压位置结束不了而无法转到高压锁模。
注塑成型机的各项参数设定步骤1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。
⑵检查开闭模及顶出的动作和距离设定。
⑶射出压力（P1）设定在最大值的60％。
⑷保持压力（PH）设定在最大值的30％。
⑸射出速度（V1）设定在最大值的40％。
⑹螺杆转速（VS）设定在约60RPM。
⑺背压（PB）设定在约10kg/cm2。
⑻松退约设定在3mm。
⑼保压切换的位置设定在螺杆直径的30％。
例如φ100mm的螺杆，则设定30mm。
⑽计量行程比计算值稍短设定。
⑾射出总时间稍短，冷却时间稍长设定。
2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。
⑵以手动射出直到螺杆完全停止，并注意停止位置。
⑶螺杆旋退进料。
⑷待冷却后开模取出成型品。
⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。
3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。
⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。
⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。
⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。
⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。
2、模温能平衡稳定。
肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1+2S）…….模温60度以下。
②理论冷却时间=1.3S(1+2S)…….模具60度以上[S表示成型品的最大肉厚]。
⑹塑化参数的修正①确认背压是否需要调整；②调整螺杆转速，使计量时间稍短于冷却时间；③确认计量时间是否稳定，可尝试调整加热圈温度的梯度。
注塑机的参数设置一、注塑成型前准备：1．所用树脂的特性1）干燥条件：干燥温度和干燥时间2）成型温度范围：玻璃化转变温度；熔融温度（粘流温度）；热变形温度；分解温度3）模温：无定型聚合物；结晶型聚合物。
树脂的流动性。
模具的复杂程度；结晶速度快慢。
4）流动性：树脂的牌号2．所用模具的结构特点1）模具型腔的薄厚，即成型制品的薄厚，流动阻力；模具流长比（离进胶口最远距离与制品壁厚之比）2）是否容易脱模3．模具的安装1）确定模具的定模、动模，以及上下2）确定顶杆的位置和数量是否合适3）对角拧紧固定螺钉4．清洗机筒1）用热稳定性好的材料清洗2）前后两种树脂熔融温度不同，用温度高的那种的熔融温度下限进行清洗机筒。
二、注塑成型加工参数的设定1、先设定机筒和喷嘴各段温度1）根据物料性质确定加工温度范围：高于熔融温度（或粘流温度），低于分解温度；2）还要考虑物料的流动性，由树脂的熔体流动速率（MFR）确定：对于流动性差、高粘度，且黏度对温度敏感的材料，如PC,PMMA,PA66等，温度取较高；3）与模具结构有关：复杂难充型的模具，温度取较高4）对热敏性材料（PVC、POM等），温度必须严格控制低于其热分解温度，原则上能流动条件下，尽可能低温。
2、设定开关模参数开、合模原则上遵从慢快慢、快慢慢的顺序，即开模一慢（慢）；开模快速（快）；开模二慢（慢）；关模快速（快）（可分快1、快2）；关模低压（慢）；关模高压（慢）；压力速度终止位置快关模快速低压或中压，20-50 快速，50-80 总行程的70-80%，20慢关模低压低压，15-30 低速，15-25 3-5慢关模高压高压，100- 低速，15-30慢开模一慢中或高压，80- 低速，20-35 行程较短，10-20快开模快速中压，40-60 高速，50-80 总行程的70-80%，200慢开模二慢低压，20-30 低速，10-30 较短，230注：以上数值仅表达变化趋势（仅参考），不是一定这个范围，要根据实际注塑机的速度快慢调节。
注塑成型工艺参数的设置及其调整方法注塑成型工艺参数的设置及其调整方法一、注塑注塑成型工艺流程成型工艺流程成型工艺流程可以简单的表示如下可以简单的表示如下可以简单的表示如下：：上一周期——闭模——填充——保压——回胶——冷却——开模——脱模——下一周期在填充保压降段，模腔压力随时间推移而上升，填充满型腔之后压力将保持在一个相对静态的状态，以补充由于收缩而产生的胶量不足，另外此压力可以防止由于注射的降低而产生的胶体倒流现象，这就是保压阶段，保压完了之后模腔压力逐渐下降，并随时间推移理论上可以降到零，但实际并不为零，所以脱模之后制品内部内存内应力，因而有的产品需经过后处理，清除残存应力。
所谓应力，就是来傅高子链或者链段自由运动的力，即弯曲变形，应力开裂、缩孔等。
二、注塑注塑成型成型成型的主要参数的主要参数1、料筒温度注塑胶料温度，熔体温度对熔体的流动性能起主要作用，由于塑胶没有具体的熔点，所谓熔点是一个熔融状态下的温度段，塑胶分子链的结构与组成不同，因而对其流动性的影响也不同，刚性分子链受温度影响较明显，如PC 、PPS 等，而柔性分子链如：PA 、PP 、PE 等流动性通过改变温度并不明显，所以应根据不同的材料来调校合理的注塑温度。
2、注射速度注射速度是熔体在炮筒内（亦为螺杆的推进速度）的速度（MM/S ）注射速度决定产品外观、尺寸、收缩性，流动状况分布等，一般为先慢——快——后慢，即先用一个较的速度是熔体更过主流道，分流道，进浇口，以达到平衡射胶的目的，然后快速充模方式填充满整个模腔，再以较慢速度补充收缩和逆流引起的胶料不足现象，直到浇口冻结，这样可以克服烧焦，气纹，缩水等品质不良产生。
3、注射压力注射压力是熔体克服前进所需的阻力，直接影响产品的尺寸，重量和变形等，不同的塑胶产品所需注塑压力不同，对于象PA 、PP 等材料，增加压力会使其流动性显著改善，注射压力大小决定产品的密度，即外观光泽性。
4、模具温度模具温度，有些塑胶料由于结晶化温度高，结晶速度慢，需要较高模温，有些由于控制尺寸和变形，或者脱模的需要，要较高的温度或较低温度，如PC 一般要求60度以上，而PPS 为了达到较好的外观和改善流动性，模温有时需要160度以上，因而模具温度对改善产品的外观、变形、尺寸，胶模方面有不可抵估的作用。
注塑机合模参数设置的要求及注意事项1.合模速度要控制在合理范围内。
合模速度过快会造成模具受力过大，容易导致模具损坏或者产生合模不良的情况；合模速度过慢则会延长注塑周期，影响生产效率。
因此，需要根据具体的注塑产品和模具情况，合理设置合模速度。
2.合模压力要适当调整。
合模压力过大会造成模具受力过大，容易导致模具变形或破裂；合模压力过小则会导致合模不紧密，产生塑件变形或者毛刺。
因此，需要根据塑件的材料、形状和尺寸等情况，合理设置合模压力。
3.合模位置要准确调整。
合模位置不准确会导致模具碰撞、模具破裂或者塑件变形。
因此，在设置合模位置时，需要根据模具和注塑机的具体情况，进行准确调整。
4.合模时间要合理控制。
合模时间过长会延长注塑周期，影响生产效率；合模时间过短则容易导致注塑产品质量不良。
因此，需要根据具体的注塑产品和模具情况，合理设置合模时间。
1.严格遵守注塑机的操作规程和操作流程，确保合模参数的设置符合机器的要求和安全标准。
2.在设置合模参数之前，需要对注塑机和模具进行检查和维护，确保设备和模具的良好状态。
3.根据注塑产品的要求，选择合适的合模速度、压力、位置和时间等参数，并进行逐步调整和试模，根据试模效果进行调整，确保注塑产品的质量和尺寸的稳定性。
4.合模过程中要注意观察合模动作和塑件的成形情况，及时调整合模参数，以确保合模过程的稳定性和塑件的质量。
5.注塑机合模参数设置需要经验丰富的操作工进行操作，对于初学者来说，可以请教经验丰富的技术人员进行指导。
总之，注塑机合模参数的合理设置对于注塑过程的顺利进行和产品质量的保证具有重要意义。
需要根据具体的产品要求和模具情况，选择合适的合模速度、压力、位置和时间等参数，并进行逐步调整和试模，以确保注塑产品的质量和生产效率的提高。
同时，需要严格遵守操作规程和注意操作安全，确保注塑机和模具的正常运行。
注塑机参数及安全调试指引(德马格)(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--注塑机安全调试指引前言：为了更规范、更合理、更快速地完成注塑工艺参数调试，提高注塑机和模具使用寿命、减少修机和修模时间、减少机位人手、减少耗材，提升产品质量和提高生产效率，最终确保生产顺利和稳定，特制定此份注塑机安全调试指引。
一：注塑生产流程图生产流程图二：上模机台型号与模具大小是否匹配上模前需要根据模具大小，与机台容模厚度是否匹配，不可出现小机台上大模或大机台上很小的模。
按以下要求执行：1/2容模宽度≤模具宽度≤容模宽度上模前准备根据模具长度，将注塑机容模厚度设定在合适位置（较模具长度稍长即可），并将机台调至开模状态，之后将安全门打开；根据模具宽度，对于机台固定板上因夹马定位螺丝挡住上模的，则需要先将螺丝拧下来，往外移至合适位置。
最后将机械手调至外端，并将机台马达关闭。
调整容模厚度要求如下：将注塑机调到手动状态，合模，容模厚度是否与模具长度匹配，对于过短或过长，则需将注塑机打到调试状态，将容模厚度调试到与模具长度匹配为止。
（需要设定调试的速度为最大速度的10%-15%，方可进行容模厚度的调试）。
吊模将模具从地面或叉车上吊入机仓内，吊装前需检查模具吊装孔是否滑牙，起吊模具时需控制起吊速度和运输速度。
将模具吊起后（离地面高度15到20公分），平推至注塑机操作界面的对面，之后再将模具升高，至合适高度后，再平移至机台容模腔内，最后将模具降低，降低至进胶口与唧嘴基本持平。
需特别注意，吊环扭入深度必须在两倍直径以上。
对嘴将模具吊入机仓内，模具进胶口位置与炮嘴基本在一条线上，打开马达进行对嘴。
对炮嘴前，应先合模锁模----模具处于低压状态（位置在5MM-10MM），模具能够稍微活动即可。
再启动射座以15%-20%的速度进行操作，防止射嘴和模具撞击或碰伤。
且在微调模具上下时，唧嘴必须退后一段距离，避免唧嘴或模具损坏。
注塑机的调机方法和技巧说实话注塑机的调机这事，我一开始也是瞎摸索。
我就这么跟你说，这注塑机调机啊，就像照顾一个不太听话的小孩，得顺着它的脾气来。
我折腾了好久注塑机的调机，总算找到点门道。
最开始我觉得温度嘛，应该好调，上来就一通设置。
结果呢，生产出来的产品不是这儿有问题就是那儿有毛病。
我才知道，温度这个事儿可没那么简单。
料筒不同位置的温度得根据材料的特性来设。
比如说，有的材料比较耐热，那你前端的温度可以稍微高一点，但也不能过高，过高了材料就烧焦了，就像做饭的时候火太大，饭菜就糊了。
我有一次没注意这点，整个料子颜色都变了，产品直接就废了。
后来我就小心翼翼地一点一点调整温度，先按照材料供应商给的一个大概范围设，再根据产品的成型情况微调。
注塑的压力和速度的调整也是个麻烦事儿。
我试过把压力一下子调得很大，想着这样就能快速成型。
结果产品出现了飞边，这就像倒水的时候一下子倒得太猛，水就从杯子里溢出来了。
压力太大，塑料在模具里就不听话，到处乱窜。
那速度呢，也不能太快或者太慢。
太慢了，产品容易出现结合线，就好像不同的水流没有融合好，中间有条缝。
我当时一直困惑这个结合线怎么去掉，反复调整速度和压力的组合，试了好多遍。
最后发现，要在保证产品完整的前提下，适当地提高一点速度，让塑料能更好地融合。
还有那个保压时间，我一直不是很确定它到底该设多久。
我就按照以往类似产品的经验来设，但是每个模具的情况又不一样。
有一次产品出来总是有点瘪，我就琢磨说不定是保压时间不够。
我就慢慢增加保压时间，边增加边观察产品的变化，就这么一点一点地试，最后找到一个比较合适的值。
总之，注塑机调机就是个不断尝试的过程，一定要有耐心，每一次调整一个参数都要看看产品的变化，而且不要怕出错，从错误里往往能找到正确的方向。
另外，模具的状况对调机也有很大影响呢。
如果模具的排气不好，产品就容易出现缺陷。
我之前有个产品总是有气泡，检查了半天才发现是模具排气的问题，增加了排气槽之后，这个问题就解决了。
注塑机调机方法与技巧注塑机调机是指在开始生产之前，对注塑机进行调整和设置，以确保注塑过程顺利进行。
以下是注塑机调机的方法和技巧：1. 清洁和维护：在调机之前，确保注塑机的各个部件干净并正常工作。
清洁模具和喷嘴，检查模具和机器是否有损坏或磨损的地方，并及时修复。
2. 温度调整：根据注塑材料的要求，调整注塑机的加热温度。
通常需要调整的温度有料筒和喷嘴的温度、模具温度和冷却系统的温度。
确保温度稳定且符合要求。
3. 压力和流量调整：根据注塑产品的尺寸和要求，调整注塑机的注射压力和射胶速度。
通常需要调整的参数有射胶速度、压力和背压等。
确保射胶速度和压力达到注射过程的要求。
4. 注塑时间和压力保持：根据注塑产品的尺寸和要求，调整注塑机的注塑时间和保压时间。
确保注塑时间足够长，以充分填充模具腔。
5. 调整喷嘴位置和喷嘴直径：根据注塑产品的要求，调整喷嘴位置和喷嘴直径，以确保注塑产品的尺寸和形状符合要求。
优化喷嘴位置可提高产品质量和生产效率。
6. 检查冷却系统和模温控制：确保冷却系统正常工作并能有效降低模具温度。
检查冷却水流量和温度，调整冷却时间和温度控制器。
7. 注塑机调整参数记录：在调机过程中，记录和调整各个参数的数值，以备将来参考和调整。
这些参数包括温度、压力、流量、时间、位置等。
8. 运行试验：在调机完成后，进行运行试验，生产少量样品，检查产品质量和机器性能。
根据试验结果调整参数，直到满足质量要求。
以上是注塑机调机的一般方法和技巧，具体操作还需根据具体机型和注塑产品的要求进行调整。
在调机过程中，需要根据实际情况进行调整，并不断优化参数，以确保注塑过程的稳定和产品质量的达标。
注塑工艺技术参数的设定方法一、设定参数的准备1.确认原材料的干燥作业2.确认模具温度、炮筒温度是否正确适当3.开合模及顶针的设定参数、动作4.射出压力：先期以60-70%来进行设定5.保压：先期以40%来进行设定6.射出速度：最高速度50%设定7.螺杆转速：80RPM设定，原料温度高则转速低8.背压：约7kg/cm（油表压力）设定，查看料流状态9.射出时间：按短射板进行设定，不可过长10.冷却时间：先期较长，逐渐减短11.保压切换位置：产品的95%的状态12.计量长度及后抽设定：视原料及成型状态设定二、手动运转参数修正1.作业要领确认各温度设定已经达到正常确认炮筒内可塑化程度锁模高、低压位置观看一批产品的成型，注意冷却时间是否能让产品完全固化开模取出产品，取出是否顺利，有拖伤，拉破，变形等2.参数修正要领：实际位置的考虑温度-压力-射出位置-计量-余料量三、半自动运转参数修正计量行程的修正要领：将射出压力调整到99%，把计量行程缩小直到发生缺胶再延长至发生毛边。
四、充填速度的修正要领：在保压切换前约10mm左右将充填速度设定为做为下一段速度，然后将前一段速度上下调整，找出发生缺胶及毛边速度，找到其中一个点做为最适当的射速。
五、射出压力的修正要领：将射出压力由99%逐渐降低，记录充填时间；以产品状态最接近99%压力时的较低压力为最终压力。
六、保压的修正要领：上下调整保压，找出发生毛边和缩水压力，以其中间值为最适当。
七、射出时间（保压时间）的修正要领：射出时间刚好满足产品95%的状态时，切换保压点切换后保压时间递升，直到产品重量变化逐渐稳定为止。
八、冷却时间的修正要领：降低冷却时间，直到下列条件满足为止1.成品被顶出、夹出、修整、包装不会白化或变形2.模温能平衡而稳定九、溶胶参数的修正要领：依下列原则修正1.背压设为：5-15kg/m³，不发生银线，加热筒不发生过热。
2.调整螺杆转速，使计量时间稍短于冷却时间3.松退行程以流延、流产不产生尾巴，不粘模及成品不发生气痕为原则。
塑料成型工业设备是塑料生产中应用最多的加工机械，塑料成型机械包括注塑机、造粒机、吹塑机、滚塑机等，其产值占塑料机械总产值的80%以上，而注塑机更是塑料加工机械中占比份额最大的品种，产值约占40%。
注塑成型工艺五要素包括：压力、流量、温度、时间、位置，其中压力、流量、温度和时间最为重要，下面我们将重点谈谈注塑成型工艺这四个重要参数设置的要点。
一、压力参数设置在注射动作时，为了克服熔融胶料经过喷嘴、浇道口和模具型腔等处的流动阻力，注射螺杆对熔融胶料必须施加足够的压力才能完成注射。
注塑机主要由注射和锁模两部分组成，注射压力和锁模压力（简称：锁模力）等压力参数是注塑成型工艺的重要技术参数。
1.注射压力注射压力又称射胶压力，是最重要的注塑成型压力参数，它对熔融胶料的流动性能和模具型腔的填充有决定性的作用，对注塑制品尺寸精度、品质质量也有直接影响。
注射压力参数设置根据不同机型而设置。
常见的机型中，一般有一级，二级，三级注射压力。
在具体生产中要根据塑料原料、具体成型产品结构等来合理选取和设置压力参数。
2.锁模力锁模力是从低压锁模开始设置，经过高压锁模，直到锁模终止为止。
锁模动作分为三个阶段，锁模开始时设置快速移动模板所需要的压力参数，以节省循环时间提高效率；锁模动作即将结束时，为了保护模具，清除惯性冲击，降低锁模力参数；当模具完全闭合后，为了达到预设的锁模力，增加锁模力参数的设定值。
3.保压压力保压压力是在注射动作完成后对模具腔内的熔胶料继续进行压实，对模腔内制品冷却成型收缩而出现的空隙进行补缩，并使制品增密。
保压压力可保证模腔压力一定，一直到浇口固化为止。
常设定保压时间来控制保压压力，保压压力决定补缩位移的参量大小，决定制品质量的一致性、均匀性、致密性等重要性能，对于提高制品质量和生产效益有十分重要的意义。
设置保压压力参数的一般原则是保压压力要略小于充模力，浇口保压时间大于固化时间。
4.背压压力背压压力是指螺杆反转后退储料时所需要克服的压力。
注塑机合模参数设置参考说明注塑机的合模参数设置对于产品的成型质量和注塑过程的稳定性至关重要。
下面是一些常见的合模参数设置参考说明。
一、注塑机合模参数的分类注塑机的合模参数主要包括以下几个方面：1.合模速度：指合模板移动的速度。
通常情况下，合模速度需要根据产品的形状、尺寸和材料的流动性来确定。
2.合模压力：指合模模板之间的接触压力。
合模压力过高容易导致产品变形或模具磨损，合模压力过低则可能导致产品出现缺陷或模板间隙过大。
3.合模时间：指合模的时间。
合模时间过短会导致产品填充不充分，合模时间过长则会浪费时间并增加生产成本。
4.合模位置：指合模模板之间的距离。
合模位置过大或过小都会导致产品的尺寸不准确或者产生缺陷。
二、注塑机合模参数的设置1.根据产品的形状和尺寸来设置合模速度。
一般情况下，产品表面积大、尺寸大的时候，合模速度可以适当加快；反之，合模速度应适当减慢。
2.根据产品的材料流动性来设置合模压力。
对于流动性差的材料，需要增加合模压力以确保产品充分填充；对于流动性好的材料，则可以适当减小合模压力。
3.根据产品的冷却时间和注塑周期来设置合模时间。
通常情况下，合模时间应保证产品充分冷却，并且应该略大于注塑周期，以确保产品充分凝固。
4.根据产品的尺寸和模具的设计来设置合模位置。
一般情况下，合模位置应保证产品尺寸的准确度，并且模具的间隙应在允许范围内。
三、注塑机合模参数的调整在实际生产中，根据产品的成型质量和注塑过程的稳定性，可能需要对合模参数进行调整。
有以下几个方面需要考虑：1.产品的缺陷情况：如果产品出现缺陷，比如短冲、缩水、翘曲等，可以适当调整合模速度和压力，以及合模时间和位置。
2.注塑过程的稳定性：如果注塑过程不稳定，比如合模压力波动大、合模时间不稳定等，可以适当调整合模速度和压力的PID参数，以及合模时间和位置的设置。
3.冷却效果的强弱：如果产品冷却不充分或者冷却时间过长，可以适当调整合模时间和位置，以及冷却系统的设置。
注塑机的参数设置一、注塑成型前准备：1．所用树脂的特性1）干燥条件：干燥温度和干燥时间2）成型温度范围：玻璃化转变温度；熔融温度（粘流温度）；热变形温度；分解温度3）模温：无定型聚合物；结晶型聚合物。
树脂的流动性。
模具的复杂程度；结晶速度快慢。
4）流动性：树脂的牌号2．所用模具的结构特点1）模具型腔的薄厚，即成型制品的薄厚，流动阻力；模具流长比（离进胶口最远距离与制品壁厚之比）2）是否容易脱模3．模具的安装1）确定模具的定模、动模，以及上下2）确定顶杆的位置和数量是否合适3）对角拧紧固定螺钉4．清洗机筒1）用热稳定性好的材料清洗2）前后两种树脂熔融温度不同，用温度高的那种的熔融温度下限进行清洗机筒。
二、注塑成型加工参数的设定1、先设定机筒和喷嘴各段温度1）根据物料性质确定加工温度范围：高于熔融温度（或粘流温度），低于分解温度；2）还要考虑物料的流动性，由树脂的熔体流动速率（MFR）确定：对于流动性差、高粘度，且黏度对温度敏感的材料，如PC,PMMA,PA66等，温度取较高；3）与模具结构有关：复杂难充型的模具，温度取较高4）对热敏性材料（PVC、POM等），温度必须严格控制低于其热分解温度，原则上能流动条件下，尽可能低温。
2、设定开关模参数开、合模原则上遵从慢快慢、快慢慢的顺序，即开模一慢（慢）；开模快速（快）；开模二慢（慢）；关模快速（快）（可分快1、快2）；关模低压（慢）；关模高压（慢）；压力速度终止位置快关模快速低压或中压，20-50 快速，50-80 总行程的70-80%，20慢关模低压低压，15-30 低速，15-25 3-5慢关模高压高压，100- 低速，15-30慢开模一慢中或高压，80- 低速，20-35 行程较短，10-20快开模快速中压，40-60 高速，50-80 总行程的70-80%，200慢开模二慢低压，20-30 低速，10-30 较短，230注：以上数值仅表达变化趋势（仅参考），不是一定这个范围，要根据实际注塑机的速度快慢调节。
上海光塑注塑机参数设置1. 引言注塑机是一种常用的塑料制品生产设备，广泛应用于各个行业。
在生产过程中，合理设置注塑机的参数可以提高生产效率和产品质量，降低生产成本。
本文将以上海光塑注塑机为例，介绍光塑注塑机的参数设置方法和注意事项。
2. 注塑机参数的种类和意义注塑机参数分为机械参数和工艺参数两类，它们对注塑成型的过程和效果都有重要影响。
2.1 机械参数机械参数包括注塑机的开模力、射胶容量、射胶速度、充模速度、模板间距等。
•开模力：注塑机开合模时的最大力量。
开模力需要根据塑料制品的大小、形状和材料硬度等因素进行设置。
•射胶容量：注塑机每次射胶的容量大小，通常以克为单位。
射胶容量的设置需要根据产品的重量和注射时间来确定。
•射胶速度：注塑机射胶的速度，通常以毫米/秒为单位。
射胶速度对注塑产品的充模、射胶均匀性和产品质量起着重要作用。
•充模速度：注塑机充模的速度，通常以毫米/秒为单位。
充模速度的设置需考虑产品的形状、大小和材料的特性等因素。
•模板间距：注塑机合模时模板之间的间距。
模板间距的设置需考虑产品的尺寸和材料的收缩性。
2.2 工艺参数工艺参数包括注塑机的温度、压力、冷却时间、模具温度等。
•温度：注塑机的温度分为料筒温度、模具温度和热流道温度等。
温度的设置根据注塑材料的熔点来确定，不同的材料需要不同的温度。
•压力：注塑机加注塑料和注射压力的大小。
压力的设置需根据材料的流动性和产品的形状来确定。
•冷却时间：注塑机注塑完成后，产品需要经历一段冷却时间才能脱模。
冷却时间的设置需考虑产品的尺寸、材料的导热性和注塑周期等因素。
•模具温度：模具温度对产品的质量和表面光洁度有重要影响。
模具温度的设置需根据材料的熔点、产品的尺寸和要求来确定。
3. 上海光塑注塑机参数设置步骤下面将以上海光塑注塑机为例，介绍注塑机参数设置的一般步骤。
3.1 分析产品需求首先，我们需要对要生产的塑料产品进行需求分析，包括产品的形状、尺寸、材质等要素。
教你任何设置注塑机合模参数
一,开始合模:
1、开始合模压力:初设置值参考为25,当此压力过小而导致速度过慢时,可尝试增加速度,此压力过小,而使速度无法提高至需要时速度每次加+5尝试,注意,该压力设置较大时,会使动模板瞬间加高压改变静止状态变运动,至使动模板孔与拉杆产生巨大的摩擦力,久之加快了机器动模板孔与拉杆的磨损,影响到动模板运动的平稳性与精密度的下降,可能影响到个别对合模机构的精密要求较高模具的生产。
2、开始合模速度:看实际,不过要注意动作不宜过快,该速度要与下一段合模动作具有连贯性的运动,而不是出现明显的停顿动作切换,最好是速度设置高,压力设置低,由压力控制速度。
二,低压合模:
由低压低速推动模具,由需要安全保护的距离开始至模具完全闭合终止
1、低压合模速度：看实际,速度要慢,过快的速度,就算有设置了低压,惯性运动仍然有巨大的撞击破坏力。
滑快位置偏移、顶针断出、、、、等出现意外硬障碍物时,而进入合模动作,在有效的低压慢度的合模保护参数条件之下,大大减小撞击的损伤。
其实可以这个速度为几十,然后不动它,再把压力开始调得很低比如5进行测试,以压力控制速度,再一步步加压至适合的合模保护速度。
2、低压合模压力：可以先把速度调得很高,压力调得很低例如5进行合模测试,因为压力低,就算速度设置很大,失去压力的支持,合模速度也不会很快的,以压力控制速度,在5的基础上,一点点往上加至理想的合模保护速度,以最低的压力合模。
3、低压合模开始位置:（即上一段合模终止位置）这个要根据模具大小与结构而设置大小差异较大的数值,一般为模具闭合前的5-20厘米之间,这个位置大家看着办。
很多人就是设置模具合得太近,就才开始用低压,应该提前得到低压保护的距离受到上一段较大压力速度冲击合模,滑快位置偏移、顶针断出、、、、等出现意外硬障碍物时,快猛撞击,这时低压保护无效,来迟了,(重点核心)、、、、
4、低压合模终止位置（即高压锁模开始位置）：此参数为模具刚好刚完全闭合的位置,即动模板前进已经到尽头停止了,调试时先调好低压压力和速度,再将位置设置为0,关门手动合模测试得出一个低压合模完全闭合位置数值,比如这个数值是2.2,这个数值的大小受电子尺设置调整、调模松紧、合模压力大小影响,并且这个数值会受到机器精度和模具表面细小杂物的影响等原因影响,每次合模可能会有小小变动,所以要将终止位置设置稍大一点点比如加0.2设置为2.4(参考加0.1-0.3),以最低的位置,精确保护模具,如果不把低压合模测试获得的位置数值设置大一点点的话,直接就用2.2,可能经常会出现低压合模位置大于2.2,低压位置结束不了而无法转到高压锁模。
不过更多人是设置模具还有数厘米距离或更长距离没有完全闭合
就低压终止,开始用高压了,低压保护无效,经常见到一些模具被意外带已经顶出了的形成品合模,钢材质模腔被压得变形。
(重点核心)、、、、
三、高压锁模
开始用高压推动机铰伸直将已经闭合了的模具锁压紧。
很多人就是设置模具没有完全闭合,就开始用高压了,低压保护失效(重点核心)、、、、
1、高压锁模压力：初设置值参考为60,当无法满足时,每次+10压力,压力太大,是没有必要的加大机器负荷、、、、
2、高压锁模速度：初设置值参考为25,当无法满足需要时,先尝试加大压力查看,不行后,才尝试加快速度,每次+10。
高压锁模不应该听到过大的响声,速度加快一倍,锁模机构摩擦损耗加大N倍。
大家要注意
上面我说的合模与锁模区别是,合模=动模板运动,锁模=用高压推动机铰伸直锁压紧已经闭合的模具,低压合模保护设置其实多数人就是在低压合模开始位置和终止位置没有做对,一是低压开始位置时模具靠得太近了,位置太小了,低压保护来得太迟,受到上一段(开始、快速、高速)较高较快的压力与速度影响。
二是低压终止位置结束得太早,当模具还有数厘米或更大的距离没有闭合,就终止结束低压保护了,转到高压锁模,这两个问题一般同时存在,这就成了低压合模保护位置过短,前被较大压力较快速度快速合模冲击威胁,后被高压锁模压力压迫两面夹击,就相当于低压合模保护无效形同虚设。
、、、、
在无效低压保护下,模具被压、撞坏可能会出现下列问题夹带障碍物以较高的压力合模=压模、夹带硬性障碍物较高的速度合模=撞模)
1、模具因结构较简单,合模压力也不是很大,压不坏。
2、模具被压,致使模具型精密度下降,使注塑成形条件发生变化,给工艺参数的调试加大难度。
3、模具被压,致使模具精密度下降,使成形产品的毛边加大、加多,加大了生产工人的工作强度与工作量,加速工人工作的疲劳, 产品的产量、质量、效率往下降。
工作对工作的喜欢度在下降,员工流动可能会因此而有少许加大。
4、模具被压,致使模具精密度下降,使成形产品的毛边加大、加多。
原定的人员已经无法满足工作对劳动力的需要,需要增加人手,使劳动力密集生产制造的产品,劳动力更加密集,增加人工支出,提高了产品生产制造成本。
5、模具被压、撞,致使模具受损坏以至无法生产,耽误生产,需要时间与费用对模具进行维修。
6、模具型腔光滑面被撞兼压伤,不管如何修补,也难以避免留下一个补痕,在成形产品上留下一个印记,对于组合成品起来属于在直视面的塑料件的,一个光滑的产品表面有一个修如过的痕迹,这就是一个美中的
瑕疵,产品质量与档次可能因此受影响。
7、模具被压、撞坏。
对坏模具进行烧焊、驳接、、、修修补补。
模具的质量与性能加速下降,模坏的发生率上升,增加模具的运作维护的成本支出。
随着修多、补多以及精密度的逐步下降,注塑模具的使用寿命最终会因在生产中没有得到好好地保护,而受到生产中意外撞击压迫地推残,最终寿命因此而缩短。
