血常规(血细胞分析仪直方图)

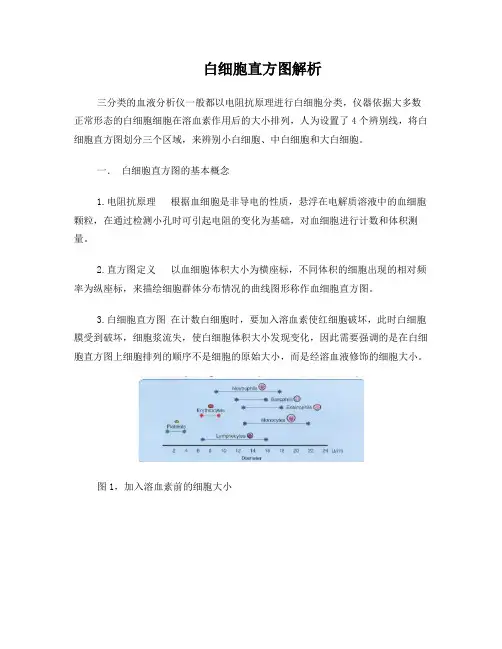

白细胞直方图解析三分类的血液分析仪一般都以电阻抗原理进行白细胞分类，仪器依据大多数正常形态的白细胞细胞在溶血素作用后的大小排列，人为设置了4个辨别线，将白细胞直方图划分三个区域，来辨别小白细胞、中白细胞和大白细胞。

一．白细胞直方图的基本概念1.电阻抗原理根据血细胞是非导电的性质，悬浮在电解质溶液中的血细胞颗粒，在通过检测小孔时可引起电阻的变化为基础，对血细胞进行计数和体积测量。

2.直方图定义以血细胞体积大小为横座标，不同体积的细胞出现的相对频率为纵座标，来描绘细胞群体分布情况的曲线图形称作血细胞直方图。

3.白细胞直方图在计数白细胞时，要加入溶血素使红细胞破坏，此时白细胞膜受到破坏，细胞浆流失，使白细胞体积大小发现变化，因此需要强调的是在白细胞直方图上细胞排列的顺序不是细胞的原始大小，而是经溶血液修饰的细胞大小。

图1，加入溶血素前的细胞大小LYMGRANMOEOBASORBCPLT图2.为加入溶血素后的细胞大小（在直方图上所示）二．白细胞分类原理（一）辨别线的设置1.低辨别线（LD）：在30至60fL之间自动寻找最适位置。

2.高辨别线（UD）：固定在300fL ,用作粒度分布的异常监视。

3.辨别线1（T1）：自动寻找从LD至UD之间白细胞分布曲线的波谷，第一波谷值设为“TROUGH”辨别线1（T1），4. 辨别线2（T2）：自动寻找从LD至UD之间白细胞分布曲线的波谷，第二波谷值设为“TROUGH”辨别线2（T2）。

（二）辨别线的作用1.对正常形态的白细胞进行粒度分类从以下两图可以直观地看到白细胞分类情况。

WL与T1之间为W-SCR％，相当于LYM%；T1与T2之间为W-MCR%，相当于MEX%（单核细胞、嗜酸细胞和嗜碱细胞之和，）。

T2与WU之间为W-LCR%，相当于NEUT%）。

2.监视白细胞粒度分布的情况，提供异常分布信息白细胞粒度分布正常时，白细胞直方图显示三峰性分布，在低辨别线（LD）与高辨别线（UD）之间有两个谷值（T1）和（T2）。

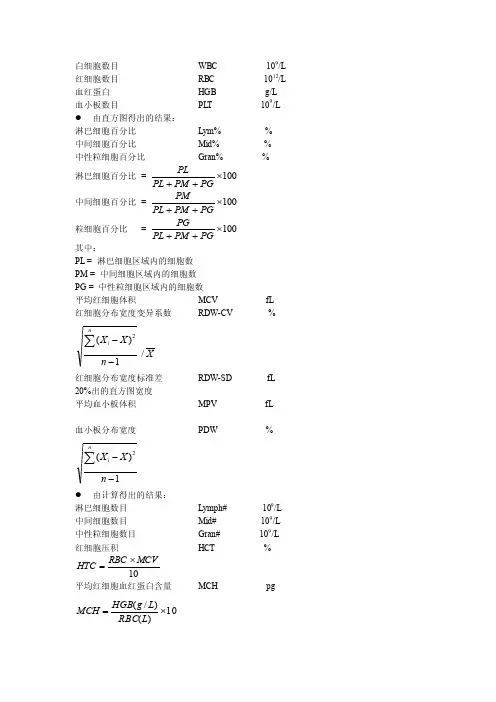

白细胞数目 WBC 109/L
红细胞数目 RBC 1012
/L 血红蛋白 HGB g/L
血小板数目 PL T 109
/L ● 由直方图得出的结果：
淋巴细胞百分比 Lym% % 中间细胞百分比 Mid% % 中性粒细胞百分比 Gran% %
淋巴细胞百分比 =
100⨯++PG
PM PL PL
中间细胞百分比 = 100⨯++PG
PM PL PM
粒细胞百分比 = 100⨯++PG
PM PL PG
其中：
PL = 淋巴细胞区域内的细胞数
PM = 中间细胞区域内的细胞数 PG = 中性粒细胞区域内的细胞数
平均红细胞体积 MCV fL 红细胞分布宽度变异系数 RDW-CV %
1
)(2
--∑n X X
n
i
X /
红细胞分布宽度标准差 RDW-SD fL 20%出的直方图宽度
平均血小板体积 MPV fL
血小板分布宽度 PDW %
1
)(2
--∑n X X n
i
●
由计算得出的结果：
淋巴细胞数目 Lymph# 109/L 中间细胞数目 Mid# 109/L 中性粒细胞数目 Gran# 109/L 红细胞压积 HCT %
10
MCV
RBC HTC ⨯=
平均红细胞血红蛋白含量 MCH pg
10)
()
/(⨯=
L RBC L g HGB MCH
平均红细胞血红蛋白浓度 MCHC g/L
100(%)
)
/()/(⨯=
HTC L g HGB L g MCHC
血小板压积 PCT %
10
MPV
PLT PCT ⨯=。

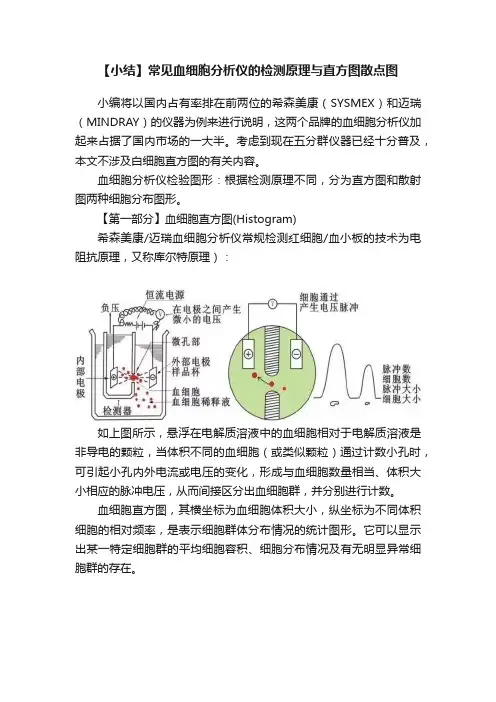

【小结】常见血细胞分析仪的检测原理与直方图散点图小编将以国内占有率排在前两位的希森美康（SYSMEX）和迈瑞（MINDRAY）的仪器为例来进行说明，这两个品牌的血细胞分析仪加起来占据了国内市场的一大半。

考虑到现在五分群仪器已经十分普及，本文不涉及白细胞直方图的有关内容。

血细胞分析仪检验图形：根据检测原理不同，分为直方图和散射图两种细胞分布图形。

【第一部分】血细胞直方图(Histogram)希森美康/迈瑞血细胞分析仪常规检测红细胞/血小板的技术为电阻抗原理，又称库尔特原理）：如上图所示，悬浮在电解质溶液中的血细胞相对于电解质溶液是非导电的颗粒，当体积不同的血细胞（或类似颗粒）通过计数小孔时，可引起小孔内外电流或电压的变化，形成与血细胞数量相当、体积大小相应的脉冲电压，从而间接区分出血细胞群，并分别进行计数。

血细胞直方图，其横坐标为血细胞体积大小，纵坐标为不同体积细胞的相对频率，是表示细胞群体分布情况的统计图形。

它可以显示出某一特定细胞群的平均细胞容积、细胞分布情况及有无明显异常细胞群的存在。

直方图观察的内容：①峰的位置，反映主细胞群的位置有无异常。

②峰的高低，大致反映主细胞群数量的多少。

③峰底的宽度，反映细胞群容积大小的不均一性或离散程度大小，如RDW、PDW等。

④有无异常峰出现，和正常直方图相比有异常峰出现，多提示血液中有异常细胞群或干扰因素存在。

⑤峰的起始处或结尾处有无异常，若有多提示有干扰因素。

（一）红细胞直方图正常红细胞直方图是一条近似正态分布的单峰曲线，通常位于36~360 fl 范围内，横坐标表示RBC体积，纵坐标表示不同体积红细胞出现的频率。

正常红细胞集中在50～200 fl 范围内，可见两个细胞群体：一个是红细胞主群，从50～125 fl ，为一个两侧基本对称、较狭窄，呈现倒扣钟状的正态分布曲线；另一群是大细胞群，位于主群右侧不与X 轴重合拖尾部分，分布在125 fl ～200 fl 区域，又称“足趾部”，是一些大红细胞、网织红细胞、红细胞的二聚体、多聚体及白细胞的混合物。

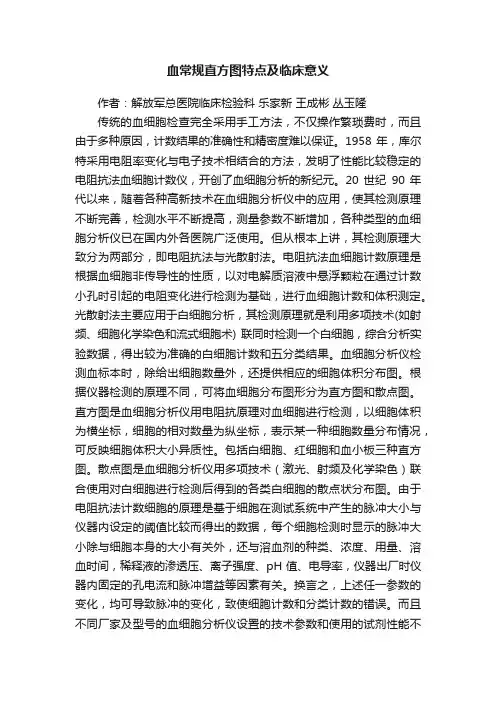

血常规直方图特点及临床意义作者：解放军总医院临床检验科乐家新王成彬丛玉隆传统的血细胞检查完全采用手工方法，不仅操作繁琐费时，而且由于多种原因，计数结果的准确性和精密度难以保证。

1958 年，库尔特采用电阻率变化与电子技术相结合的方法，发明了性能比较稳定的电阻抗法血细胞计数仪，开创了血细胞分析的新纪元。

20 世纪90 年代以来，随着各种高新技术在血细胞分析仪中的应用，使其检测原理不断完善，检测水平不断提高，测量参数不断增加，各种类型的血细胞分析仪已在国内外各医院广泛使用。

但从根本上讲，其检测原理大致分为两部分，即电阻抗法与光散射法。

电阻抗法血细胞计数原理是根据血细胞非传导性的性质，以对电解质溶液中悬浮颗粒在通过计数小孔时引起的电阻变化进行检测为基础，进行血细胞计数和体积测定。

光散射法主要应用于白细胞分析，其检测原理就是利用多项技术(如射频、细胞化学染色和流式细胞术) 联同时检测一个白细胞，综合分析实验数据，得出较为准确的白细胞计数和五分类结果。

血细胞分析仪检测血标本时，除给出细胞数量外，还提供相应的细胞体积分布图。

根据仪器检测的原理不同，可将血细胞分布图形分为直方图和散点图。

直方图是血细胞分析仪用电阻抗原理对血细胞进行检测，以细胞体积为横坐标，细胞的相对数量为纵坐标，表示某一种细胞数量分布情况，可反映细胞体积大小异质性。

包括白细胞、红细胞和血小板三种直方图。

散点图是血细胞分析仪用多项技术（激光、射频及化学染色）联合使用对白细胞进行检测后得到的各类白细胞的散点状分布图。

由于电阻抗法计数细胞的原理是基于细胞在测试系统中产生的脉冲大小与仪器内设定的阈值比较而得出的数据，每个细胞检测时显示的脉冲大小除与细胞本身的大小有关外，还与溶血剂的种类、浓度、用量、溶血时间，稀释液的渗透压、离子强度、pH值、电导率，仪器出厂时仪器内固定的孔电流和脉冲增益等因素有关。

换言之，上述任一参数的变化，均可导致脉冲的变化，致使细胞计数和分类计数的错误。
