2018年苏科版物理中考第一轮单元复习第十五章《电功和电热》精品综合达标检测试卷及其答案

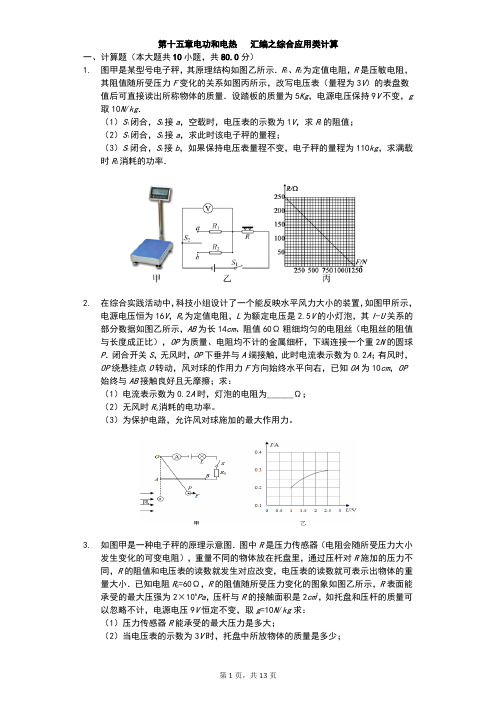

第十五章电功和电热汇编之综合应用类计算一、计算题（本大题共10小题，共80.0分）1.图甲是某型号电子秤，其原理结构如图乙所示．R1、R2为定值电阻，R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示，改写电压表（量程为3V）的表盘数值后可直接读出所称物体的质量．设踏板的质量为5Kg，电源电压保持9V不变，g 取10N/kg．（1）S1闭合，S2接a，空载时，电压表的示数为1V，求R1的阻值；（2）S1闭合，S2接a，求此时该电子秤的量程；（3）S1闭合，S2接b，如果保持电压表量程不变，电子秤的量程为110kg，求满载时R2消耗的功率．2.在综合实践活动中，科技小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒为16V，R0为定值电阻，L为额定电压是2.5V的小灯泡，其I-U关系的部分数据如图乙所示，AB为长14cm、阻值60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP为质量、电阻均不计的金属细杆，下端连接一个重2N的圆球P．闭合开关S，无风时，OP下垂并与A端接触，此时电流表示数为0.2A；有风时，OP绕悬挂点O转动，风对球的作用力F方向始终水平向右，已知OA为10cm，OP 始终与AB接触良好且无摩擦；求：（1）电流表示数为0.2A时，灯泡的电阻为______Ω；（2）无风时R0消耗的电功率。

（3）为保护电路，允许风对球施加的最大作用力。

3.如图甲是一种电子秤的原理示意图．图中R是压力传感器（电阻会随所受压力大小发生变化的可变电阻），重量不同的物体放在托盘里，通过压杆对R施加的压力不同，R的阻值和电压表的读数就发生对应改变，电压表的读数就可表示出物体的重量大小．已知电阻R0=60Ω，R的阻值随所受压力变化的图象如图乙所示，R表面能承受的最大压强为2×106Pa，压杆与R的接触面积是2cm2，如托盘和压杆的质量可以忽略不计，电源电压9V恒定不变，取g=10N/kg求：（1）压力传感器R能承受的最大压力是多大；（2）当电压表的示数为3V时，托盘中所放物体的质量是多少；（3）空载和满载（R受最大压力时）两种情形R0所消耗的电功率之比．4.图甲是某班科技小组设计的风力测定装置示意图，图乙是其电路图．电阻R′随风力变化关系如图丙所示．已知电源电压恒为9V，定值电阻R0=2Ω，电压表量程为0～3V．使用该装置测定风力，则（1）电阻R′的阻值随风力的增大怎样变化？（2）求无风时电压表的示数．（3）如果保持电压表量程不变，且只能在电路中增加一个电阻R，使该装置能测量的最大风力增加到900N，计算电阻R的阻值，并说明其连接方式（4）计算改装后该装置电路总功率的变化范围．（计算结果保留一位小数）5.图甲是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R 上滑动，引起油量表的指针偏转。

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

第十五章电功和电热一、选择题(每题2分，共24分)1．下列选项中，利用电流的热效应工作的家用电器是( )A．油烟机B．电热毯C．洗衣机D．电风扇2．小明在中国科技馆看到“1度电的意义”展品后，绘制了1度电可供他家中的一些额定电压相同的用电器分别在额定功率下持续工作的时间图像，如图1所示．关于图中家用电器的比较，下列说法中正确的是( )图1A．浴霸正常工作时的电流最小B．节能灯正常工作时的电压最大C．电风扇的额定功率比白炽灯的额定功率大D．节能灯正常工作时的电流比白炽灯正常工作时的电流大3．下列关于电功和电功率的说法中正确的是( )A．电流越大，电流做功越多B．电功率越大，电流做功越多C．电流做功越快，电功率越大D．电流做同样多的功，用的时间越长，电功率越大4．家庭电路中，熔丝的主要作用是( )A．可以节省电能B．防止电路中出现短路C．限制用电器的电功率D．当电路中电流过大时自动切断电路5．关于家庭电路和安全用电，下列说法中正确的是( )A．空气开关跳闸，一定是电路发生了短路B．控制电灯的开关应接在火线与电灯之间C．使用测电笔时，必须用手直接接触金属笔尖D．一般对人体而言，只要电压不高于220 V就是安全的6．下列情况中不会使空气开关断开的是( )A．用电器总功率过大B．短路C．开关内两根线相碰D．电路中总电流过大7．下列四个灯泡正常发光时，最亮的是( )A．“220 V 25 W”B．“220 V 60 W”C．“100 V 60 W”D．“100 V 100 W”8．将一个标有“6 V 9 W”字样的灯泡(灯丝电阻不变)接入某电路，测得灯泡两端的电压是2 V，那么这个灯泡的实际功率等于( )A．9 W B．3 W C．6 W D．1 W9．要使一个电热器在单位时间内放出的热量减少一半，应该( )A．使通过电热器的电流减小一半B．使加在电热器两端的电压减小一半C．使电热器的电阻减小一半D．使加在电热器两端的电压和它的电阻都减小一半10．王老师的新家买了250 W的电视机一台，300 W的洗衣机一台，100 W的电冰箱一台，2200 W的柜式空调一台，250 W的电脑一台，800 W的电饭锅一个，40 W的照明灯8盏．请为王老师选择一种合适的电能表( )A．“220 V 5 A”B．“220 V 15 A”C．“220 V 20 A”D．“220 V 30 A”11．如图2所示是一个体重测试仪的工作原理图，有关它的说法中正确的是( )图2A．体重测试仪所测体重越大，体重显示表的示数越小B．体重测试仪电路由于缺少开关，始终处于通路状态C．体重显示表是用电流表改装成的D．体重测试仪所测体重越大，电路的总功率越小12．如图3所示是电阻甲和乙的U－I图像，下列说法中正确的是( )图3A．甲的电阻值保持10 Ω不变B．乙的电阻值保持20 Ω不变C．甲、乙并联在电路中，当电源电压为2 V时，电路的总功率为0.6 WD．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总功率为0.6 W二、填空题(每空1分，共21分)13．在家庭电路中，电视机与空调之间的连接方式是________联的；灯泡与控制灯泡的开关之间是______联的，且开关要接在________(选填“火线”或“零线”)与灯泡之间．对人体的安全电压一般不高于________．14．有一台电动机，额定电压为3 V，额定电流为1 A，电动机线圈电阻为0.5 Ω.这台电动机正常工作1 min，消耗的电能为________J，产生的热量为________J，输出的机械能为________J.15．如图4所示，电源电压为9 V，当闭合S、S1，断开S2时，调节滑片P，使电压表的示数为 5 V，此时电流表的示数为 1 A，小灯泡正常发光，则小灯泡的额定功率为________W．若保持滑片P位置不动，闭合S、S2，断开S1，电流表的示数增大了0.5 A，则定值电阻R0的阻值为________ Ω，此时R0的功率为__________W.图416．小明家的电能表如图5所示，此时该电能表的示数为____________；小明家还有一个“220 V1500 W”的电热水器，正常工作10 min产生的热量为________J；若将其单独连接在家庭电路中，发现电能表上的转盘在120 s内转了125圈，则电热水器的实际功率为________W，他家的实际电压________(选填“大于”“小于”或“等于”)220 V.图517．如图6所示，在三线插座的A、B、C三孔中，连接火线的是______孔，通过三线插头和家用电器的金属外壳相连的是________孔．图618．图7是某电水壶的铭牌，该电水壶正常工作1 min产生__________J的热量，如果这些热量的84%被冷水吸收，能使 2 L的冷水温度升高________℃.[c水＝4.2×103 J/(kg·℃)]719．如图8甲所示，电源电压为6 V恒定不变，滑动变阻器R2的最大阻值是20 Ω.闭合开关，滑动变阻器的P－R图像如图乙所示，则R1＝________Ω；当滑片滑至最右端时，电流表的示数为________A，通电10 s，电流通过R1产生的热量是________J.图8三、作图题(6分)20．如图9所示，家庭电路中有一盏用声控开关和光控开关控制的电灯，电灯只有在光线昏暗并且有人经过时才会发光，同时电路中接入了一只三线插座，请用笔画线代替导线将图中电路连接完整．图9四、实验探究题(共25分)21．(10分)如图10所示，甲、乙两个完全相同的烧瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b.(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油．闭合开关一段时间，可以通过观察________________________，来判断电阻丝产生热量的多少．此方案是探究________和通电时间相同时，电流通过电阻丝产生的热量与________大小的关系．(2)在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲________R乙时，可以比较不同物质的吸热能力．若温度计a比温度计b示数升高得快，则甲、乙两瓶内液体的比热容关系是c甲________c乙．(均选填“>”“<”或“＝”)图10图1122．(15分)在“测量标有‘2.5 V’字样小灯泡的电功率”的实验中，实验室提供的器材有电压表、电流表、开关、电压为4.5 V的电源和标有“30 Ω0.5 A”字样的滑动变阻器，小宇同学已连接好如图11甲所示的部分实验电路．(1)请用笔画线代替导线将电路连接完整，要求闭合开关后，滑片P向右端移动时小灯泡变亮．(2)连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，且电压表的示数为零，电流表的示数不为零，则出现故障的原因可能是______________．(3)排除故障后，调节滑动变阻器，当电压表的示数为2.5 V时，电流表的示数如图乙所示，小灯泡的额定电流为________A，小灯泡的额定功率为________W；小灯泡正常发光时，滑动变阻器接入电路的电阻为________Ω(保留一位小数)．五、计算题(共24分)23．(12分)如图12甲所示是某品牌家用蒸汽电熨斗的示意图，其铭牌如下表所示，使用时储水器中的水滴入汽室，加热的铁质底板使水迅速汽化变成蒸汽，从底板喷出．(1)求电熨斗正常工作时的电流．(2)汽熨前先预热，使底板的温度从20 ℃升高到220 ℃，温控开关自动断开．已知底板的质量为1 kg，铁的比热容为0.46×103J/(kg·℃)，求预热过程底板吸收的热量．(3)汽熨时，滴入汽室的水汽化带走热量，当底板温度降到190 ℃时，温控开关自动闭合，当加热到220 ℃时又断开，如此反复，若蒸汽电熨斗按如图乙所示的程序工作，熨一件衣服用时10 min，求总共消耗的电能．图1224.（12分）家庭电路中某电热锅的额定电压是220 V，加热状态的额定功率是1210 W，简化电路如图13所示，S1为温控开关，发热电阻R1与R2的阻值恒定，电阻R2在保温状态与加热状态时的功率之比为4∶25.（1）求电阻R1和R2的阻值.（2）在用电高峰期，家中只有电热锅和电视机工作时，电热锅的实际功率为1000 W（始终处于加热状态），电视机的实际功率为200 W，计算此时通过电视机的电流.图13答案1．B [解析] 油烟机工作时，主要把电能转化为机械能，不是利用电流的热效应工作的，故A 错误；电热毯工作时，主要把电能转化为内能，是利用电流的热效应工作的，故B 正确；洗衣机工作时，主要把电能转化为机械能，不是利用电流的热效应工作的，故C 错误；电风扇工作时，主要把电能转化为机械能，不是利用电流的热效应工作的，故D 错误．2．C [解析] 1度电可供用电器持续工作的时间越短，用电器的额定功率越大；各用电器正常工作电压(额定电压)都相等，都等于220 V ；由P ＝UI 可知额定功率越大的用电器，正常工作时的电流越大．3．C 4.D5．B [解析] 当电路发生短路或严重过载时，空气开关会跳闸，故A 错误；由安全用电原则可知，控制电灯的开关应接在火线和电灯之间，故B 正确；使用测电笔时，必须用手接触笔尾的金属体，不能与金属笔尖接触，故C 错误；不高于36 V 的电压对人体是安全的，故D 错误．6．C 7.D 8.D9．D [解析] 对于电热器来说，电能几乎全部转化为内能，所以有Q ＝W ＝Pt ＝UIt ＝I 2Rt ＝U 2Rt ，对于不同情况要注意选择适当的公式进行判断．对于A 选项，应选用Q ＝I 2Rt ，可知当电流减小一半，其他量不变时，放出的热量是原来的14；对于B 选项，应选用Q ＝U2R t ，当电压减小一半，其他量不变时，放出的热量应是原来的14；对于C 选项，应选用Q ＝U2R t ，电阻减小一半时，电压和时间没有改变，放出的热量是原来的2倍(如果选用Q ＝I 2Rt ，就存在两个变量，因为电阻改变会引起电流的改变)；对于D 选项，也应选用Q ＝U 2Rt ，当电压和它的电阻都减小一半而时间不变时，放出的热量是原来的12.10．C11．C [解析] 体重显示表串联在电路中，是用电流表改装成的；当测试仪所测体重增大时，滑动变阻器的滑片向上移动，接入电路的电阻变小，电路中的电流变大，即体重显示表的示数增大，由P ＝UI 可知，电路消耗的电功率变大；当体重测试仪不工作时，滑片位于绝缘体的位置，电路断路．12．C [解析] 甲的U －I 图像是一条过原点的直线，表示甲的电流与电压成正比，即电压与电流的比值(即电阻)是定值，比值为6 V0.3 A ＝20 Ω.乙的U －I 图像是曲线，所以乙不是定值电阻．甲、乙两电阻并联在电路中，电源电压为2 V 时，甲、乙两电阻两端的电压均为2 V ，由图像可知对应的电流分别为0.1 A 和0.2 A ，所以电路的总电流：I ＝0.1 A ＋0.2 A ＝0.3 A ，电路的总功率：P ＝UI ＝2 V ×0.3 A ＝0.6 W. 甲、乙两电阻串联在电路中，电路中电流为0.2 A 时，通过甲、乙两电阻的电流均为0.2 A ，由图像可知对应的电压分别为4 V 和2 V ，电路的总电压为U ′＝4 V ＋2 V ＝6 V, 电路的总功率为P ′＝U ′I ′＝6 V ×0.2 A ＝1.2 W.13．并 串 火线 36 V 14．180 30 150[解析] 这台电动机正常工作t ＝1 min ＝60 s ，电动机消耗的电能：W ＝UIt ＝3 V ×1 A ×60 s ＝180 J ，产生的热量：Q ＝I 2Rt ＝(1 A)2×0.5 Ω×60 s ＝30 J ， 输出的机械能：W 机械＝W －Q ＝180 J －30 J ＝150 J.15．4 1 2.25 [解析] (1)当闭合S 、S 1，断开S 2时，电压表的示数为5 V ，电流表的示数为1 A ，小灯泡正常发光，小灯泡正常发光时两端的电压：U L ＝U －U R ＝9 V －5 V ＝4 V ，小灯泡的额定功率：P L ＝U L I ＝4 V ×1 A ＝4 W ；(2)变阻器连入电路的阻值：R ＝U R I ＝5 V1 A＝5 Ω，若保持滑片P 位置不动，闭合S 、S 2，断开S 1，R 与R 0串联，电流表测电路中的电流，由电流表的示数增大了0.5 A 可知，此时电路中的电流I ′＝1.5 A ，则此时电路中的总电阻：R 总＝U I ′＝9 V 1.5 A＝6 Ω， 定值电阻R 0的阻值：R 0＝R 总－R ＝6 Ω－5 Ω＝1 Ω，此时R 0的功率：P 0＝(I ′)2R 0＝(1.5 A)2×1 Ω＝2.25 W.16．864.0 kW ·h 9×1051250 小于[解析] 电热水器正常工作时功率为1500 W ，正常工作10 min 产生的热量可利用电热与电功的关系求解，Q ＝W ＝Pt ＝1500 W ×600 s ＝9×105J ．电热水器的实际功率利用P ＝Wt计算，W ′＝125 r 3000 r/（kW ·h ）＝124 kW ·h ；P ′＝W ′t ′＝1.5×105J120 s ＝1250 W<1500 W ，所以他家的实际电压小于220 V.17．B C18．9×1049 [解析] (1)由图知，电水壶正常工作1 min 产生的热量：Q ＝W ＝Pt ＝1500 W ×60 s ＝9×104J ；(2)水的质量：m ＝ρV ＝1.0×103kg/m 3×2×10－3m 3＝2 kg ，产生的热量的84%被冷水吸收，由Q ＝cm Δt 得水升高的温度：Δt ＝84%Q c 水m ＝84%×9×104 J 4.2×103 J/（kg ·℃）×2 kg＝9 ℃.19．10 0.2 4 [解析] (1)由图像可知，当R 2＝10 Ω时，P 2＝0.9 W ，由P ＝I 2R 可得，电路中的电流：I ＝P 2R 2＝0.9 W 10 Ω＝0.3 A ，由I ＝U R 可得，电路中的总电阻：R ＝U I ＝6 V0.3 A＝20 Ω，因串联电路中总电阻等于各分电阻之和，所以，R 1＝R －R 2＝20 Ω－10 Ω＝10 Ω.(2)当滑片P 滑至最右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流：I ′＝U R 1＋R 2′＝ 6 V10 Ω＋20 Ω＝0.2 A.(3)通电10 s ，电流通过R 1产生的热量：Q 1＝I ′2R 1t ＝(0.2 A)2×10 Ω×10 s ＝4 J. 20．如图所示21．(1)温度计示数的变化 电流 电阻 (2)＝ < 22．(1)如图所示(2)小灯泡短路 (3)0.24 0.6 8.3[解析] (1)将电流表与灯泡串联，选择0～0.6 A 的量程；电压表与灯泡并联，小灯泡的额定电压为2.5 V ，电压表应选用0～3 V 量程；将滑动变阻器与灯泡串联，滑片向右移动，灯泡变亮，则电阻应变小，所以滑动变阻器下面应连接右边的接线柱．(2)电流表有示数，说明电路为通路；电压表的示数为零，说明和电压表并联的小灯泡发生短路．(3)小灯泡的额定电压为2.5 V ，则当电压表的示数为2.5 V 时，小灯泡正常发光；由图知，电流表的量程为0～0.6 A ，分度值为0.02 A ，示数为0.24 A ；小灯泡的额定功率为P ＝UI ＝2.5 V ×0.24 A ＝0.6 W ；根据串联分压特点可知，滑动变阻器两端的电压：U ′＝4.5 V －2.5 V ＝2 V ，则滑动变阻器接入电路的电阻为R ＝U ′I ＝ 2 V 0.24 A＝8.3 Ω. 23．(1)由P ＝UI 可得，电熨斗正常工作时的电流：I ＝P U ＝1100 W 220 V＝5 A. (2)预热过程底板吸收的热量：Q 吸＝cm Δt 温＝0.46×103 J/(kg ·℃)×1 kg ×(220 ℃－20 ℃)＝9.2×104 J.(3)由图示可知，20 s 内电熨斗加热15 s ，则10 min 内的加热时间：t ＝10×60 s 20 s×15 s ＝450 s ，由P ＝W t可得，10 min 熨一件衣服共消耗的电能：W ＝Pt ＝1100 W ×450 s ＝4.95×105 J.24．(1)当开关S 、S 1均闭合时，只有电阻R 2接入电路，此时为加热状态， R 2的阻值：R 2＝U 2P 加热＝（220 V ）21210 W＝40 Ω. 当开关S 闭合、S 1断开时，电阻R 1、R 2串联，此时为保温状态，保温时R 2两端的电压与加热时R 2的电压之比为425＝25， 即串联时R 2两端的电压与电源电压之比为2∶5，R 1和R 2串联时，R 2两端的电压与R 1两端的电压之比为2∶3，由串联分压原理可得，R 2∶R 1＝2∶3，则R 1＝32R 2＝32×40 Ω＝60 Ω. (2)家庭电路的实际电压：U 实＝PR 2＝1000 W ×40 Ω＝200 V ，通过电视机的电流：I 电视＝P 电视U 实＝200 W 200 V＝1 A.。

苏科版九年级物理下册《第十五章电功和电热》单元检测卷带答案学校:___________班级：___________姓名：___________考号：___________一、选择题。

（16题）1、有几位同学讨论电能时，有以下几种说法，你认为不正确的是（）A．电流做功的过程就是电能转化为其他形式的能的过程B．电流表是用来计量用电器在一段时间内消耗的电能的仪表C．电功的单位与电能的单位相同，在国际单位制中都是“焦耳”D．火力发电厂把燃料的化学能转化成电能2、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（）A．两电流表示数均变小，灯泡变暗B．电路中的总功率变大C．电流表A1示数变小，电压表V示数变大，灯泡变亮D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变3、把标有“6V6W”的小灯泡L1和标有“6V3W”的小灯泡L2并联后接在电源电压为6V的电源上，下列说法正确的是()A．因为通过它们的电流相等，所以一样亮B．小灯泡L1较亮C．因为它们两端的电压相等，所以一样亮D．小灯泡L2较亮4、如图所示，电源电压保持不变，R2＝50 Ω。

闭合S1，断开S2，R1的电功率P1＝0.1 W，电压表示数为U1。

开关都闭合时，电压表示数为6U1。

用电阻R3替换R2，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2。

U2与U1相比，增加了0.5 V。

则下列结论正确的是( )A．R3是110 ΩB．R3是5 ΩC．P2是0.9 W D．P2是0.65 W5、一台“220V 60W”的电扇，一个“220V 60W”的白炽灯，一个“220V 60W”的电烙铁，将它们并联接在220V的电压下，在相同的时间内，比较它们产生的热量，则（）A．白炽灯最多B．电烙铁最多C．电扇最多D．都一样多6、如图所示是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（）A．测小灯泡正常发光的电阻B．测小灯泡的实际电功率C．测小灯泡消耗的电能D．测小灯泡产生的热量7、下列说法中错误的是（）A．电能表的计数器上，先后两次读数之差就表示在这段时间内的用电度数B．电能、电功的单位都是焦耳C．电功是指电流在1s内做的功D．电流做功时，能将电能转化为其他形式的能8、如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比（）A．11∶5 B．5∶11 C．5∶6 D．6∶59、把甲、乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来的电路中，R 2R 1 A 则( )A ．甲灯较亮B ．乙灯较亮C ．两灯一样亮D ．条件不足，无法判断10、在图所示的电路中，电源电压不变，当开关S 1、S 2都闭合时，电压表V 1、V 2的示数之比为5：3，当开关S 1闭合，S 2断开时，电压表V 1、V 2的示数之比为3：2，在后一种情况下，全部通电时间内，电阻R 1与R 3产生的热量之比为（ ）A ．2：3B ．1：3C ．3：2D ．2：111、如图所示是“测量小灯泡的额定功率”的实验电路图．在这个实验的具体操作中，手和眼睛最合理的分工应该是（ ）A ．手移动变阻器的滑片，眼睛观察变阻器的滑片的位置B ．手移动变阻器的滑片，眼睛观察小灯泡是否发光C ．手移动变阻器的滑片，眼睛观察电压表的示数D ．手移动变阻器的滑片，眼睛观察电流表的示数12、甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，则两个用电器消耗的电能之比为（ ）A ．4∶5B ．5∶1C ．5∶4D ．5∶813、如图是小红同学为她家的蔬菜大棚设计的温度监控电路，R 1为定值电阻，R 2为用半导体材料制成的热敏电阻。

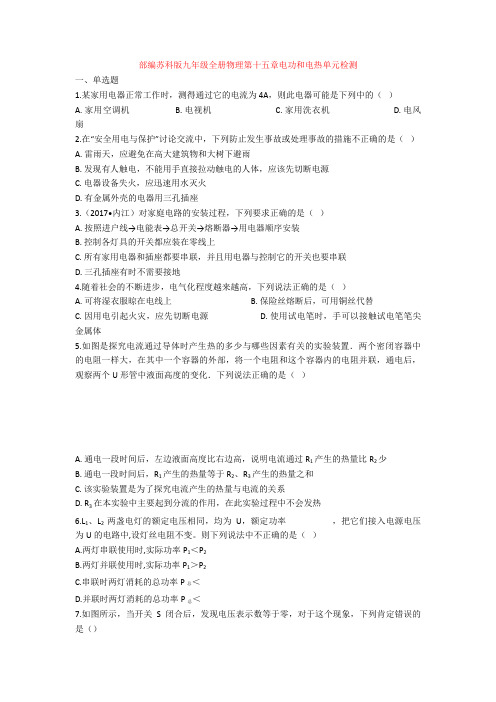

部编苏科版九年级全册物理第十五章电功和电热单元检测一、单选题1.某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（）A. 家用空调机B. 电视机C. 家用洗衣机D. 电风扇2.在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座3.（2017•内江）对家庭电路的安装过程，下列要求正确的是（）A. 按照进户线→电能表→总开关→熔断器→用电器顺序安装B. 控制各灯具的开关都应装在零线上C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D. 三孔插座有时不需要接地4.随着社会的不断进步，电气化程度越来越高，下列说法正确的是（）A. 可将湿衣服晾在电线上B. 保险丝熔断后，可用铜丝代替C. 因用电引起火灾，应先切断电源D. 使用试电笔时，手可以接触试电笔笔尖金属体5.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化．下列说法正确的是（）A. 通电一段时间后，左边液面高度比右边高，说明电流通过R1产生的热量比R2少B. 通电一段时间后，R1产生的热量等于R2、R3产生的热量之和C. 该实验装置是为了探究电流产生的热量与电流的关系D. R3在本实验中主要起到分流的作用，在此实验过程中不会发热6.L1、L2两盏电灯的额定电压相同，均为U，额定功率，把它们接入电源电压为U的电路中,设灯丝电阻不变。

则下列说法中不正确的是（）A.两灯串联使用时,实际功率P1＜P2B.两灯并联使用时,实际功率P1＞P2C.串联时两灯消耗的总功率P总＜D.并联时两灯消耗的总功率P总＜7.如图所示，当开关S闭合后，发现电压表示数等于零，对于这个现象，下列肯定错误的是（）A. L1灯的灯丝烧断B. L1灯被短路C. L2灯的灯丝烧断D. 电压表内部断路二、多选题8.如图所示的用电器中，利用电流热效应工作的是（）A. 电视机B. 电水壶C. 计算器D. 台灯9.关于家庭电路和安全用电，下列说法正确的是（）A. 家庭电路中的保险丝熔断，一定是发生了短路B. 家用电能表上的示数显示了家庭用电的总功率C. 家庭电路中，工作的用电器越多，总电流越大D. 电冰箱、洗衣机等家用电器的金属外壳应该用导线接地10.当电路中有电时，如图中，正常情况下会发生触电事故的（请同学们千万不要尝试做本实验）是( )A. B. C. D.三、填空题11.小红家1月1日电能表读数为9001.2kW·h,2月1日电能表读数如图所示，则1月份他家用电量是________ kW·h；她家有一个“220V 2000W”的电热水器，若该热水器单独正常工作0.5小时则应消耗________ 度电，这段时间内电能表转盘应转动________ r.12.两个电路元件甲和乙中的电流与电压的关系如图所示．能说明电流与电压成正比关系的是甲（填“甲”或“乙”）图象．现将元件甲、乙串联后接在电路中，电路中的电流为0.2A，则整个电路消耗的总功率是________ W，此时电路两端的总电压等于________ V．13.某电能表上标有“220V 10A 3000R/kW•h”字样，当家用电器全部工作时，该表1min转了60转，由此可估算出该家所有用电器的总功率为________ W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加________ W以下的用电器．14.如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来．甲图产生的原因是：________ ；乙图产生的原因是：________ ．15.某定值电阻两端的电压由1V增加至4V时，电流变化了0.5A，则该定值电阻的阻值为________Ω，该电阻的功率变化了________W。

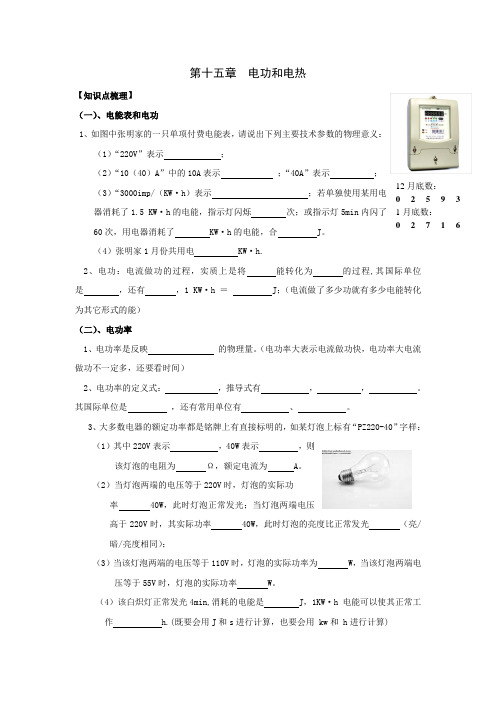

第十五章 电功和电热【知识点梳理】（一）、电能表和电功1、如图中张明家的一只单项付费电能表，请说出下列主要技术参数的物理意义：（1）“220V ”表示 ；（2）“10（40）A ”中的10A 表示 ；“40A ”表示 ；（3）“3000imp/（KW ·h ）表示 ；若单独使用某用电 器消耗了1.5 KW ·h 的电能，指示灯闪烁 次；或指示灯5min 内闪了 60次，用电器消耗了 KW ·h 的电能，合 J 。

（4）张明家1月份共用电 KW ·h.2、电功：电流做功的过程，实质上是将 能转化为 的过程,其国际单位是 ，还有 ，1 KW ·h ＝ J ；（电流做了多少功就有多少电能转化为其它形式的能）（二）、电功率1、电功率是反映 的物理量。

（电功率大表示电流做功快，电功率大电流做功不一定多，还要看时间）2、电功率的定义式： ，推导式有 ， ， 。

其国际单位是 ，还有常用单位有 、 。

3、大多数电器的额定功率都是铭牌上有直接标明的，如某灯泡上标有“PZ220-40”字样：（1）其中220V 表示 ，40W 表示 ，则该灯泡的电阻为 Ω，额定电流为 A 。

（2）当灯泡两端的电压等于220V 时，灯泡的实际功率 40W ，此时灯泡正常发光；当灯泡两端电压高于220V 时，其实际功率 40W ，此时灯泡的亮度比正常发光 （亮/暗/亮度相同）；（3）当该灯泡两端的电压等于110V 时，灯泡的实际功率为 W ，当该灯泡两端电压等于55V 时，灯泡的实际功率 W 。

（4）该白炽灯正常发光4min,消耗的电能是 J ，1KW ·h 电能可以使其正常工作 h.(既要会用J 和s 进行计算，也要会用 kw 和 h 进行计算) 12月底数：0 2 5 93 1月底数： 0 2 7 16（6）张明家各种用电器允许同时使用的最大功率为 W。

（知识一中的电能表）（三）、电热器电流的热效应1、电流的热效应：当电流通过导体，将能直接转化为能的现象称为电流的热效应。

苏科版九年级物理第15章电功电热单元测验卷班级_____ 姓名________ 学号_____一、选择题（每题2分，共24分）1.下列选项中，不是功率单位的是 ( ) A ．W B ．kW C ．J/s D ．kW ·h2．下列家用电器中，属于电热器的是：（ ）A ．电烙铁B ．电风扇C ．电视机D ．电冰箱 3．电灯的亮度主要取决于 ( )A ．电功大小B ．额定电压大小C ．额定功率大小D ．实际功率大小4．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15分钟内，消耗电能0.3千瓦时，这个用电器可能是 （ ） A ．空调器 B ．电冰箱 C ．电视机 D ．白炽灯5．有两盏灯，甲灯上标有“36V 60W ”，乙灯上标有"220V 60W ”，当它们分别在其额定电压下发光时，会看到 （ ）A ．甲灯比乙灯更亮B ．乙灯比甲灯更亮C ．两盏灯一样亮D ．无法确定哪盏灯更亮 6．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ） A ．灯丝电阻增大，功率增大 B ．灯丝电阻减小，功率增大 C ．灯丝两端电压增大，功率增大D ．灯丝中电流增大，功率减小7．将一台“220V 100w ”的电风扇、一个“220V 100W ”的充电器、一把“220V 100W ”的电烙铁分别接到220V 的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（ ） A ．电烙铁 B ．充电器 C ．电风扇 D ．一样多8．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是 （ ） A ．灯泡变暗，电压表示数变大 B. 灯泡变亮，电压表示数不变C ．电路消耗的总功率变小，电压表示数不变 D. 电路消耗的总功率变大，电压表示数变大9．家庭电路的室内电路组成顺序是 ( )A ．电能表、总开关、用电器、保险盒B ．总开关、电能表、保险盒、用电器C ．电能表、总开关、保险盒、用电器D ．电能表、保险盒、总开关、用电器10．某电动机线圈的电阻为R ，正常工作时两端的电压为U ，通过的电流为I ，则该电动机工作时，输出的最大机械功率为 （ ）A ．UIB ．I 2RC ．UI ＋I 2RD ．UI －I 2R11．小华将额定电压相同的两只小灯泡L 1、L 2串联在电路中，如图所示。

第十五章电功和电热一、单选题1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表示数变大C. 电流表A1示数变小D. 电路消耗的总功率变大2.关于家庭电路和安全用电，下列选项中正确的是（）A. 家庭电路中必须安装保险丝或空气开关B. 在未断开电源开关的情况下更换灯泡C. 我国家庭电路的电压值为380VD. 用湿布擦拭正在工作的台灯3.如图所示的家庭电路中，闭合开关S，电灯正常发光.用测电笔测量灯座里的两个接线柱B,C时，测电笔的发光情况是（）A. B点亮、C点不亮B. C点亮、B点不亮C. B, C点都亮D. B, C点都不亮4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（）A. 40小时B. 25小时C. 小时D. 90小时5.关于家庭电路和安全用电，下列说法中正确的是（）A. 家庭电路中必须安装保险丝或空气开关B. 在未断开电源开关的情况下更换灯泡C. 我国家庭电路的电压值为380VD. 使用试电笔时，手指不能碰到笔尾的金属帽，以免触电6.家庭电路中，关于空气开关正确的是（）A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同7.下列数值最接近实际情况的是（）A. 中学生100m短跑成绩约为7sB. 人的正常体温是39℃C. 一个中学生从一楼走上二楼做的功约150JD. 家用电冰箱正常工作电流约1A8.一盏10W灯泡两端的电压是2.5V，在半小时内通过灯泡的电荷量是（）A. 7200库B. 450库C. 45库D. 72库9.有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光10.标有“220V100W”的甲灯和“220V40W”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（）A. 甲灯大B. 乙灯大C. 一样大D. 无法判断11.假设导体没有电阻，当用电器通电时，下列说法正确的是（）A. 白炽灯仍然能发光B. 电动机仍然能转动C. 电饭锅仍然能煮饭D. 电熨斗仍然能熨衣服12.如图所示的做法中，符合安全用电原则的是（）A. 在电线上晒湿衣服B. 使用绝缘皮破损的插头C. 同时使用大功率的用电器D. 不靠近高压电13.标有“2400Ω40W”和“2400Ω20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（）A. 1：2B. 2：1C. 1：1D. 1：414.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值.比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A. U甲=U乙，Q甲=Q乙B. U甲＜U乙，Q甲＞Q乙C. U甲＜U乙，Q甲＜Q乙D. U甲＞U乙，Q甲＜Q乙15.电给我们生活带来了极大的便利，但不正确的用电方式也会带来很大的危害，甚至危及生命，下列图示的做法中，符合用电安全原则的是（）A. 用手指触碰插座的插孔B. 用湿抹布擦发光的灯泡C. 将冰箱的金属外壳接地D. 同时使用多个大功率电器二、填空题16.小明和小丽利用如图所示的装置探究“导体产生的热量与电阻大小的关系” 。

苏教版九年级物理下册第十五章电功和电热综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列做法中，符合安全用电原则的是（）A．更换灯泡前切断电源开关B．用铜丝代替保险丝或空气开关C．把多个用电器接在同一个插线板上使用D．饮水机的电源始终处于接通状态2、关于家庭电路和安全用电，下列说法正确的是（）A．控制家用电器的开关应安装在零线上B．发生触电事故时应先切断电源，再实施救人C．使用试电笔时，可以用手去接触笔尖的金属部分D．空气开关“跳闸”时，一定是由于电路中发生短路引起的3、图甲是一个温度报警器简化电路图，电阻R随温度变化的规律如图乙所示，通过电阻R0的电流随它两端电压变化的规律如图丙所示。

下列说法中正确的是（）A．R的阻值随它的温度的升高而变大B．R0的阻值随它两端电压的升高而变大C．闭合开关后，R的温度升高时，R0的电功率变大D．闭合开关后，R的温度升高时，电压表和电流表的示数都变大4、如下图甲所示的电路，电源电压保持不变。

小灯泡L上标有“8V0.32A”字样，滑动变阻器R1标有“100Ω1A”，定值电阻R2的阻值为90Ω，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”。

闭合开关S、S2和S3，R2消耗的电功率为3.6W；小灯泡L的U-I图像如图乙所示。

在保证电路安全的前提下，下列说法正确的是（）①电源电压为18V②只闭合开关S、S1时，电流表的示数范围是0.16A～0.32A③闭合开关S、S2和S3时，R1的取值范围是45Ω～100Ω④电路的最大功率和最小功率之比是3:1A．①③B．②④C．①④D．①②③5、空气质量指数是反应和评价空气质量的重要指标，下表中空气质量等级按照空气质量指数划分。

九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。
