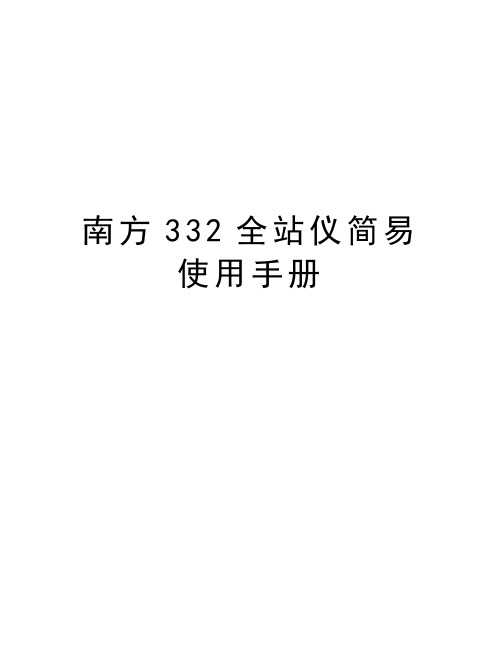

南方332全站仪简易使用手册word版本

南方全站仪碎部测量、放样简易操作流程一，已知点建站测量1、新建项目仪器架设在控制点上对中整平后，开机→项目，新建项目→输入文件名→ENT。

2、输入建站坐标点从主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。

依次输入建站点的坐标和后视点的坐标。

3、建站在主菜单中选择：建站→1.已知点建站，从已知点中选择建站点的编号，再输入仪器高和镜高，再选择后视点的坐标，用全站仪瞄准后视点后单击“设置”按钮完成设置。

4、点测量在主菜单中选择：采集→点测量。

输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。

也可以直接点击“测存”直接测量并保存，在实际测量中主要使用“测存”。

二，自由设站测量1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

2、用后方交汇法测量并计算当前点的坐标从主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。

依次输入用于交汇的点的坐标和后视点的坐标（如果是两点建站则输入两个已知点，如果多点建站则输入至少五个）。

在主菜单中选择：建站→4.后方交会测量→测量，在“点名”处选择第一个已知点，并瞄准这个已知点，点击“测角&测距”，点击“完成”回到上一界面。

再次点击“测量”→选点→瞄准→“测角&测距”→“完成”，完成第二个点的测量。

点击“计算”算出当前点的坐标。

点击“保存”为当前点输入测点名称后完成当前点的测量。

3、自由建站接上一界面，输入仪高、镜高，从已知点中调用上述中的第二个点（一定要保证测完第二个点后仪器仍然对准着第二个点）的编号做为后视点。

点击“设置”按钮后完成建站。

4、点测量在主菜单中选择：采集→点测量。

输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。

也可以直接点击“测存”直接测量并保存。

三，点放样1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

南方332全站仪简易使用手册NTS—312 B/312R/312R+/332R/332R+ 简易使用手册第一部份：仪器操作及注意事项第二部份：放样测量第三部份，坐标测量广州南方测绘仪器有限公司2010年12月一、仪器操作部份1，测量前首先要进行仪器精确对中及整平，2，进行温度气压设定A，按数字面板上的星号键B，按功能面板上的F3(对应的是S／A）C，按F3进行温度设定，以当天的温度为准。

D，按F4进行气压设定，以当地气压为准(天津地区通常设为1013Pa)【一般不用设置】3,棱镜常数设定A，按数字面板上的星号键B，按功能面板上的F3(对应的是S／A）C，按F1进行棱镜常数设定（常为-30或者0）4，有棱镜测量和无棱镜测量设定（NTS－312B无此功能） A，按数字面板上的星号键B，按功能面板上的F1(对应的是模式）C，按F1设为有棱镜测量D，按F3设为无棱镜测量进行完上述设定后，你可以进行放样测量了，二，放样测量1，按数字面板上的S.O键2，输入一个文件名，然后按ENT键确定，按F3进行字母／数字切换。

例如：FN：JIANWEI3，按F1输入测站点坐标，然后输入测站点名，例如：点名：14，按F4输入测站点坐标数字，（对应：坐标）5，按ENT键确定，（N，E，Z，各确定一次)6, 输入仪器高，以实际仪器高为准，例如：仪高：1.5m （通常不设，直接按ENT键确定）7，按ENT键确定，8，按F2输入后视点坐标，然后输入后视点名，例如：点名：29，按F4输入后视点坐标数字，（对应：坐标）10，按ENT键确定，（N，E，各确定一次)11, 照准后视点，然后按F4键，（例如：照准？是，对应F4键）该步一定要注意，一定要照准后视点才能点F4 12，按F3输入放样点坐标，然后输入放样点名，例如：点名：313，按F4输入放样点坐标数字，（对应：坐标）14，按ENT键确定，（N，E，Z，各确定一次)15, 输入棱镜高，以实际棱镜高为准，例如：镜高：2.15m（通常不设，直接按ENT键确定位）16，按ENT键确定，17, 按F4继续（对应：继续）18，转动仪器，将角度差调为零，然后锁定水平手轮，※即：dHR=00000019, 按F2，（对应：距离）20, 按F1，（对应：测量)21,前后移动棱镜杆，※使：dH=0 m22，按F3（对应：坐标）注意：将此时测出的坐标NEZ，对比输入的放样坐标NEZ， N,E尾数误差为±5mm以内23，一个点放样完成，接着放下一个点。

南方全站仪NTS-332RM
假设高程用已知点建站的方法
6数据-1文件管理-F2新建-esc退出-5建站-1已知点建站-F2新建（坐标随便假设的，不改就行，高程输入你需要假设的高程）F4确定（出来的界面下边有一栏仪器高，手动测量仪器高。

可以一开始就测好现在直接输就行或者到这步了现测）-F4下一步-1坐标-到后视点输入的地方了-F2新建（建站的时候感觉无卵用随便坐标高程改不改都行，估计转站的时候需要好好输）-F4下一步-定向（转到正北F4定向就行了，F1还有一个测量我估计是转站用）
这样就结束了esc退出，然后1采集-1点测量就可以开始以自己设的点的假设高程开始测量了
PS：南方的操作手册真是坑爹，这个已知点建站只有调用的示例，敷衍，卖完仪器就不管别人咋使了，当时来讲的那人也是粗粗讲了，留个名片就不管了，我注册码都不知道在哪，一直在用100次试用。

10.7南方全站仪的使用10.7.1南方全站仪的各部件名称10.7.2南方全站仪的显示屏幕的具体内容及操作按键的作用 1.开机后屏幕显示的内容2.各操作按键对应的内容3.屏幕各种符号对应的内容10.7.3讲述南方全站仪的几种常用的功能10.7.3.1角度测量1.角度测量模式（三个界面菜单）2.角度测量操作步骤1）利用水平角置零功能“置零”测定两点间的夹角，该功能可将任何方向的值设置为零。

步骤：（1）瞄准目标点1（2）在角度测量模式“P1”下，对应按下“置零”，再选择“是”，此时目标点1方向值已设置为零。

（3）照准目标点2，所显示的水平角“HR”即为两目标点间的夹角。

2）利用水平角置盘功能“置盘”测定两点间的夹角，该功能可将任何方向的值设置为任意值。

步骤：（1）瞄准目标点1（2）在角度测量模式“P1”下，对应按下“置盘”，再利用数字键盘输入相应的度分（如123度12分22秒，其中输入度与分是中间用隔开），再按“ENT”确认，此时目标点1方向值已设置为123度12分22秒。

（3）照准目标点2，所显示的水平角“HR”，再减去目标点1所置盘的度数，即为两目标点间的夹角。

10.7.3.2距离测量1.距离测量模式（两个界面菜单）2.角度测量操作步骤1）仪器架设在测站点上，瞄准目标点上的棱镜，切换为测距离模式。

2）按下“测量”，使仪器一次精测，屏幕显示的数据为所测数据。

10.7.3.3两种不同模式的坐标测量1.利用快捷界面的坐标测量模式（三个界面菜单），只能利用手工记录数据。

2.操作步骤：在“坐标测量”模式“P2”下，先对“镜高”、“仪高”、“测站”对应的数据输入完成，再返回到“角度”模式下，利用“置盘”的功能输入相应的方位角，将棱镜拿到后视点，照准棱镜，再切换回“坐标测量”的“测量”测量，此时的数据为后视的坐标，以便检查，如检查无误后，再按“测量”进行前视点的测量。

每观测一个数据必须用手工记录起来。

3.利用“菜单”功能的“数据采集”，将采集的数据记录在全站仪内存卡上，利用对应的软件在电脑上将数据导出，并绘制出地形图。

南方全站仪通用使用方法集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]1．从菜单键中设置：(1)MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测F2跟踪F2测量次数→F1单次F2连续F3存储设置→F1自动存储坐标F2自动存储数据（是否）F4下一页F1数据采集设置→F1先输测点F2先测量第2/5页2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量第3/5页（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过)→F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量第4/5页按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。
