2011-MACON 空气源热泵热水机选型计算解析

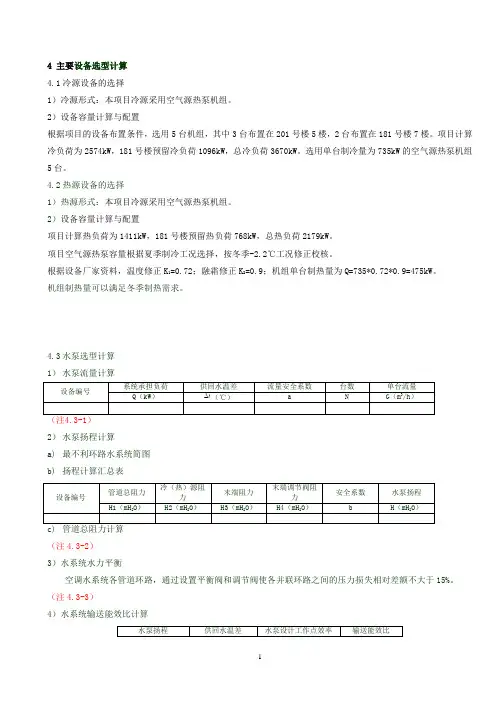

4 主要设备选型计算4.1冷源设备的选择1）冷源形式：本项目冷源采用空气源热泵机组。

2）设备容量计算与配置根据项目的设备布置条件，选用5台机组，其中3台布置在201号楼5楼，2台布置在181号楼7楼。

项目计算冷负荷为2574kW，181号楼预留冷负荷1096kW，总冷负荷3670kW。

选用单台制冷量为735kW的空气源热泵机组5台。

4.2热源设备的选择1）热源形式：本项目冷源采用空气源热泵机组。

2）设备容量计算与配置项目计算热负荷为1411kW，181号楼预留热负荷768kW，总热负荷2179kW。

项目空气源热泵容量根据夏季制冷工况选择，按冬季-2.2℃工况修正校核。

根据设备厂家资料，温度修正K1=0.72；融霜修正K2=0.9；机组单台制热量为Q=735*0.72*0.9=475kW。

机组制热量可以满足冬季制热需求。

4.3水泵选型计算1）水泵流量计算2）水泵扬程计算a)最不利环路水系统简图b)扬程计算汇总表（注4.3-2）3）水系统水力平衡空调水系统各管道环路，通过设置平衡阀和调节阀使各并联环路之间的压力损失相对差额不大于15%。

（注4.3-3）4）水系统输送能效比计算（注4.3-4）5通风系统计算5.1 通风系统风量计算（注5.1）5.2通风系统水力计算与风机单位风量耗功率计算1）通风系统水力计算简图2）通风系统水力计算表（注5.2-1）3）通风系统风机单位风量耗功率计算（注5.2-2）6空调系统计算6.1 空调系统焓湿图计算（注6.1）6.2空调系统水力计算与风机单位风量耗功率计算1）空调风系统水力计算简图2）空调风系统水力计算表（注6.2-1）3）空调风系统风机单位风量耗功率计算（注6.2-2）7节能措施7.1本工程夏季计算冷负荷XX kW，冬季计算热负荷XX kW。

建筑面积为XX m2，单位面积冷负荷指标为XX W/m2，单位面积热负荷指标为XX W/m2。

7.2主要冷（热）源设备及能效比（注7.2）7.3空调水系统输送能效比详4.3，均满足相关节能规范要求。

定) ③ 口径DN(mm)(与机组口径对应为好) ④ 温度要求在80度以上 每台主机应选用一台循环热水泵
注：目前我司指定配置的威乐牌热水循环泵型号：
3匹配：RS-15/6；5匹配PUN-200E;10配：PUN-600E;
型号 PH-101E PH-123E PH-251E PH-253E PH-254E PH-401E PUN-200E PUN-600E
输出功率 （W） 200 265 410 410 330 900 400 960
输出功率 （W） 100 125 250 250 250 400 200 600
最大扬程 （m） 5 5 7.5 7.5 15 19 15 25
额定扬程 （m） 3 3 4 4 10 16 10 20
最大流量 （t/h）
热负荷的计算方法
➢国标负荷计算：基本耗热量+附加耗热量+冷风耗热量 ➢粗算方式：热负荷=房间面积*负荷/平 ➢每平负荷标准：有保温每平负荷50W、保温稍差65w/平、无保温75w/平、无保 温平房80w/平
地板采暖保温水箱的选型
➢确定采暖循环热水温差 ➢采暖热负荷Q的确定 ➢缓冲水箱不考虑流量次数/小时的体积 ➢缓冲水箱流量次数/小时确定 ➢依据保温水箱厂家选型表确定保温水箱型号
热水负荷计算应用举例
热能与电能的换算参数： 1KWh=860大卡 1大 卡=4.18千焦 热水系统日用热水3吨，热水使用温度为55℃。 额定工况下，水的温度按15℃计算，在低温工况 下，水温按10℃计算。 额定工况：Qh= Ld（tr－tl）=3000×(55－ 15)=12×104kcal=139.56kW 低温工况：Qh= Ld（tr－tl）=3000×(55－ 10)=13.5×104kcal=157.005kW

设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。

空气能热泵热水机组水泵选型主要参数嘿，伙计们！今天我们来聊聊空气能热泵热水机组水泵选型的主要参数，这可是个大家伙，关乎到咱们家里的热水问题呢！别着急，我会尽量用简单易懂的语言跟大家扯扯这个话题。

咱们得了解什么是空气能热泵。

空气能热泵就是一种利用空气中的热量来加热水的设备，它的工作原理就像空调一样，只不过它不是制冷，而是制热。

这样一来，咱们就不用再担心冬天没热水洗澡了，是吧？空气能热泵热水机组水泵选型的主要参数有哪些呢？这里我们先来聊聊1.1流量这个参数。

流量就是指水泵每小时能排出多少立方米的水，单位是升/小时。

这个参数很重要，因为它决定了热水机组的出水量。

如果流量太小，可能会导致热水不够用；如果流量太大，又会浪费水资源。

我们在选购水泵的时候，一定要根据家里的实际需求来选择合适的流量。

接下来说说1.2扬程这个参数。

扬程是指水泵从水面抽水到水面的高度差，单位是米。

这个参数也很重要，因为它直接影响到水泵的性能。

扬程越高，水泵就能把水抽得越远，但同时也会消耗更多的能源。

在选购水泵的时候，我们既要考虑扬程的大小，也要考虑能源消耗的问题。

再来聊聊2.1电压这个参数。

电压是指水泵工作的电平，单位是伏特。

不同的水泵可能需要不同的电压来正常工作。

我们在选购水泵的时候，一定要注意查看产品说明书，确保所选的水泵与家里的电源相匹配。

2.2电机功率这个参数也很重要。

电机功率是指水泵的动力大小，单位是瓦特。

电机功率越大，水泵的工作效率越高，但同时也会消耗更多的能源。

在选购水泵的时候，我们要根据家里的实际需求来选择合适的电机功率。

接下来说说3.1控制方式这个参数。

控制方式有很多种，比如手动控制、自动控制、远程控制等。

不同控制方式的水泵各有优缺点，我们在选购的时候要根据自己的需求来选择合适的控制方式。

3.2噪音这个参数也很重要。

噪音过大的水泵会影响到家人的休息和生活质量。

在选购水泵的时候，我们要尽量选择噪音较小的产品。

咱们再来说说售后服务这个问题。
