郭家山变台整定计算

煤矿供电整定计算公式汇总⼀、掘进头等带电机起动开关的整定计算：①、整定原则：按电机额定电流整定，当计算出整定结果，保护器⽆相应档位时，可适当提⾼⾄⾼档位。

计算公式：Ie=1.15×Pe(kw)例：当⼀台设备额定功率为90kw时，具体整定结果如下：1.15×90=103.5A如开关保护器⽆103.5A档位时，可适当提⾼，将其整定结果整定为105A。

⼆、变电所内分开关整定计算：整定原则：①、速断：满⾜正常最⼤负荷时的运⾏：Idz≥1.15×最⼤设备功率×6（设备启动时最⼤电流倍数）+1.15×其他设备总功率对于开拓⼯作⾯，按同⼀数值整定，确定整定Ie稳定，不⾄于经常调整，对速断按两相短路进⾏效验：即可例如：变电所内某台分开所带设备负荷分别为：30kw、20kw、10kw，其整定计算⽅法如下：1.15×30×6+1.15×（20+10）=241.5A速断⽤两相短路进⾏校验，需计算出两相短路电流：已知我矿5#变电所最⼩运⾏⽅式下短路电流为2560A。

效验：=效验合格所以，本台开关速断可整定为245A。

具体数值查《煤矿三⼤保护》。

②、过流：满⾜可能的最⼤负荷运⾏，不跳闸,延时按2档即可，具体查开关说明书。

③、漏电：调⾄为功率型，延时可调⾄50V/0ms，确定负荷侧出现漏电时，迅速跳闸，不越级。

三、变电所内变压器低压侧总开关计算整定①、速断：按变压器低压侧最⼤设备启动电流：6Ie+其他设备额定电流该整定计算后必须⼩于控制变压器⾼爆开关的速断整定值，且⼤于负荷侧分开关的速断整定值，必须⽤分开关负荷侧短路电流校验其可靠性。

例如：变电所内某台变压器低压侧总开关下所带设备负荷统计分别为：100kw、80kw、60kw、50kw、30kw，其整定计算⽅法如下：1.15×100×6+1.15×（80+60+50+30）=943A②、过流：按变压器额定容量计算出⼆次侧允许的额定电流，取整定即可，延时取2~4档。

变压器保护整定计算变压器是电力系统中常见的重要设备，其保护是电力系统运行的关键。

变压器保护的整定计算是指根据变压器的额定参数和运行条件，确定各保护元件的动作值和时间延迟的过程。

本文将详细介绍变压器保护整定计算的相关知识。

1.变压器的保护要求变压器的保护主要有以下几个方面的要求：(1)内部故障保护：包括过载保护、短路保护和绝缘故障保护；(2)外部故障保护：如电网侧的过电压保护、电网侧和负荷侧的低电压保护等；(3)继电保护的选择：根据变压器的类型、额定容量、运行方式、设备连接方式等因素，选择合适的继电保护要素。

2.常见的变压器保护装置及其功能(1)差动保护装置：通过比较变压器两侧电流的差值，实现对变压器的内部短路和接地故障的保护。

差动保护具有灵敏、快速的特点，是变压器主要的保护装置。

(2)过载保护装置：主要用于保护变压器在额定负载以下的短时间内出现的过载情况，防止变压器的过热。

(3)电气量保护装置：包括电流、电压、频率等保护，用于对变压器的电气参数进行监测和保护。

(4)继电保护装置：实现对变压器的过电压、低电压、过流、短路等外部故障的保护。

差动保护是保护变压器最常用的装置，下面以常见的三相变压器差动保护为例，介绍差动保护的整定计算方法。

(1)动作电流的计算：根据变压器的额定电流和变比，计算出主变和两侧所有变压器的匝比，再根据匝比计算出二次侧的电流。

(2)整定差动保护的电流阻抗：根据差动保护的整定要求和所采用的差动保护装置的特性，计算差动保护的电流阻抗。

(3)整定差动保护的动作时间：根据差动保护装置的特性和变压器的运行条件，计算差动保护的动作时间。

过载保护是保护变压器的重要装置，下面介绍过载保护的整定计算方法。

(1)根据变压器的额定容量和运行方式，计算出变压器的额定负荷电流。

(2)根据变压器的负荷特性曲线，计算出相应负荷下的负荷电流。

(3)通过实测或计算，确定变压器的负荷增长速率系数K，并计算出相应负荷下的负荷电流增长率。

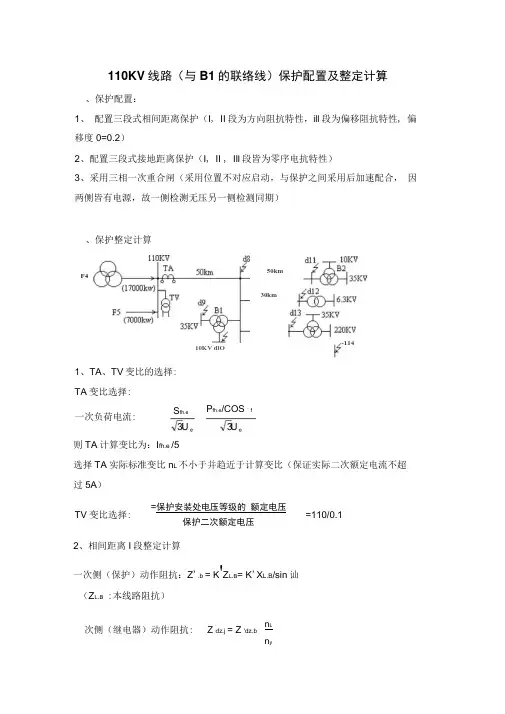

次侧（继电器）动作阻抗: Z dz.j = Z 'dz.bn L n y110KV 线路（与B1的联络线）保护配置及整定计算、保护配置：1、 配置三段式相间距离保护（I , II 段为方向阻抗特性，ill 段为偏移阻抗特性, 偏移度0=0.2）2、 配置三段式接地距离保护（I , II , Ill 段皆为零序电抗特性）3、 采用三相一次重合闸（采用位置不对应启动，与保护之间采用后加速配合， 因两侧皆有电源，故一侧检测无压另一侧检测同期）、保护整定计算1、TA 、TV 变比的选择: TA 变比选择:则TA 计算变比为：I fh.e /5选择TA 实际标准变比n L 不小于并趋近于计算变比（保证实际二次额定电流不超 过5A ） =保护安装处电压等级的 额定电压保护二次额定电压2、相间距离I 段整定计算一次侧（保护）动作阻抗：Z '.b = K 'Z L .B = K 'X L.B /sin 讪 （Z L .B :本线路阻抗）一次负荷电流:TV 变比选择:=110/0.1F410KV dlO50km 30km-114S fh.eP fh.e /COS：f继电器整定阻抗：Z ' = Z 'dz.j 最大灵敏角 枷=70 °确定动作时限t ' =0s 3、相间距离II 段整定计算•••助增电源一分支系数 K fz T >1,而距离II 段整定时K fz 应取最小值K fz.min •••应考虑无助增电源情况，即 K fz =K fz.min = 1 ① 考虑与相邻线路配合：Z 'z.b = K''(Z L .B + K 'Z L .X )= K 'k (X L.B + K'k X L.x )/sin d © (Z L .B :本线路阻抗;Z L .X :相邻线路阻抗;K' k 取 0.8) 若有多条相邻线路，则应分别考虑与这些相邻线路配合 ② 考虑与相邻变压器配合：(Z *B1(H-M):变压器B1咼-中压侧间的阻抗标幺值；Z *B1(H-L) : B1咼-低压侧间的 阻抗标幺值；U e.b 保护安装处电压等级的平均电压；S j ：基准容量；K' k 取0.7) 若有多台相邻变压器，则应分别考虑与这些相邻变压器配合 取①，②中较小者作为最终的Z 'Z.bdz.j = Z dz.bZ ' zd = Z ' dz.j ©m =70校验灵敏度：K im = Z 'z.b / Z L .B (若>1.25，则满足要求)确定动作时限t ' ' =0.5s 若不满足要求，则采取以下措施：保留(也可不保留)不灵敏II 段另外增加一个灵敏II 段，使其与相邻元件的II 段去配合 例如：与相邻的接入无穷大系统的 20km 线路的II 段配合：U 2Z ' dz.b = K ' k (Z L .B + Z *B1(H-M)u e.b S j )=K ' [(X L.B /sin C 4)+X *B1(H-M)U ；b S jZ ' dz.b = K ' k (Z L .B + Z *B1(H-L)u e.b S j)=K 'k [( X L.B /sin d ©+X *B1(H-L) *u ；b S jn LZ'd'= K' k1‘{( X L.B/sin d©+ K'k2 K X L.x/sin d©+X*B(M-H)•—]}S j(K''取 0.8; K''取 0.7) 确定动作时限t '' =1s 再次校验K lm = Z '' / Z L .B4、相间距离III 段整定计算Z ' dz.b'磧 Z fh.min /( K k K zq K h )Z ' dz.j k =fZ '由于：X = (Z dz.j.)])汁(a zd ) + 2 Z dz.j. © f Z a ■ cos(i-如)2 2 2Y = (Z dz.j. © + (Z zd ) — 2 Z dz.j. ©Z zd • COS©-聊)2 2 2最小负荷阻抗:_ (0.9U e.b )2.min =P fh / COS®f(K h —般取 1.15)dz.b.n Lf —n YX + 丫 =[(1 + a )zd ]/曰 2 2 得：a Z z d + Z dz.j. (• — a Z zd ■ COS(|- ©f ) — (Z dz.j. © =0Z ' '=(_)2cos 2(d」f)—)cos(d・)Z dz.j. ©f2 ©校验灵敏度:作为近后备时：K im = (Z ' ' —)/ Z L .B作为远后备时：校验远后备时，若存在分支，则分支系数K fz 应考虑最大值K fz.max ，故应考虑助增电源的情况。

给你一个参考样本：电流整定计算如下：-107水平馈电开关：I2≥IQe+KxΣie≥300+0.5×9≥304.5A校验Id(2)/I2≥1.5850÷304.5=1.5-188水平馈电开关：I2≥IQe+KxΣie≥300+0.5×9≥304.5A校验Id(2)/I2≥1.5600÷304.5＞1.5-300水平总馈电开关：I2≥IQe+KxΣie≥180+0.5×（21+21+21+5+5+8+8+8+5+4+4）≥234.5A校验Id(2)/I2≥1.548÷234.5>1.5-300东支路馈电开关：I2≥IQe+KxΣie≥180+0.5×(21+21+8+8+8+4+4+4+4)≥221A校验Id(2)/I2≥1.5297÷221>1.5-300西支踟馈电开关：I2≥IQe+KxΣie≥126+0.5×（8+4）≥132A校验Id(2)/I2≥1.5330÷132＞1.5-320支路馈电开关：I2≥IQe+KxΣie≥126+0.5×（8+5+4）≥134.5A校验Id(2)/I2≥1.5270÷134.5＞1.5要想对一个煤矿的馈电、配电开关的保护整定进行理论计算，应该从何入手？推荐答案一、统计出全矿设备的总功率。

也就是把各个设备的功率相加。

二、选用相关方法（注1）计算出“计算负荷”（注2）。

三、根据“计算负荷”和电压等级，计算出“计算电流”。

这个“计算电流”就是你选择配电设备、电线电缆和继电保护的依据了。

注1：确定“计算负荷”的方法，主要有需要系数法、利用系数法。

注2：“计算负荷”是一个计算出来的假想的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。

这主要看你是选择单台？保护变压器？线路总开关或是分开关？高压或是低压？单台如果是电子保护器一般选择小于或等于电动机的额定值，其他的就多了！最远端两相短路电流及整定值计算如图所示，电缆截面为50㎜2试问最远端两相短路电流及整定值应为多少？（需用系数为0.65，功率因数为0.7）矿用低压电缆阻抗电缆类型阻抗芯线截面50 mm2橡套电缆电阻0.380电抗0.081问题补充：其他回答共1条660V电压过流整定分别为：44千瓦、27.5千瓦、16.5千瓦计算公式为：电机功率*1.1=开关的整定电流。
