RCS-985A发变组保护整定计算方案

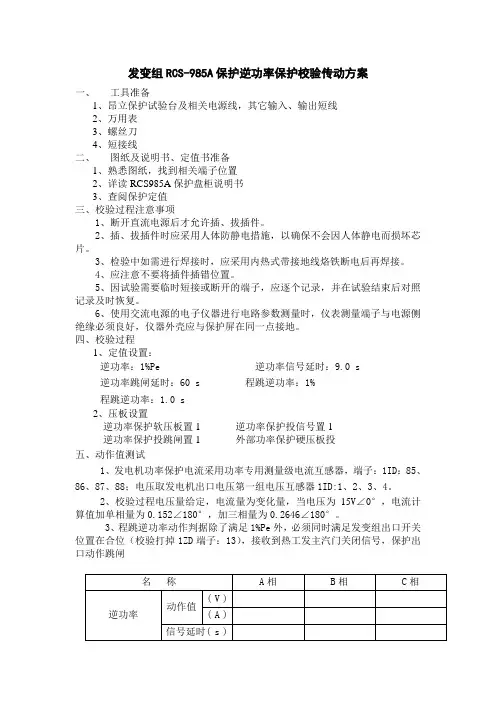

发变组RCS-985A保护逆功率保护校验传动方案一、工具准备1、昂立保护试验台及相关电源线，其它输入、输出短线2、万用表3、螺丝刀4、短接线二、图纸及说明书、定值书准备1、熟悉图纸，找到相关端子位置2、详读RCS985A保护盘柜说明书3、查阅保护定值三、校验过程注意事项1、断开直流电源后才允许插、拔插件。

2、插、拔插件时应采用人体防静电措施，以确保不会因人体静电而损坏芯片。

3、检验中如需进行焊接时，应采用内热式带接地线烙铁断电后再焊接。

4、应注意不要将插件插错位置。

5、因试验需要临时短接或断开的端子，应逐个记录，并在试验结束后对照记录及时恢复。

6、使用交流电源的电子仪器进行电路参数测量时，仪表测量端子与电源侧绝缘必须良好，仪器外壳应与保护屏在同一点接地。

四、校验过程1、定值设置：逆功率：1%Pe 逆功率信号延时：9.0 s逆功率跳闸延时：60 s 程跳逆功率：1%程跳逆功率：1.0 s2、压板设置逆功率保护软压板置1 逆功率保护投信号置1逆功率保护投跳闸置1 外部功率保护硬压板投五、动作值测试1、发电机功率保护电流采用功率专用测量级电流互感器，端子：1ID：85、86、87、88；电压取发电机出口电压第一组电压互感器1ID:1、2、3、4。

2、校验过程电压量给定，电流量为变化量，当电压为15V∠0°，电流计算值加单相量为0.152∠180°，加三相量为0.2646∠180°。

3、程跳逆功率动作判据除了满足1%Pe外，必须同时满足发变组出口开关位置在合位（校验打掉1ZD端子：13），接收到热工发主汽门关闭信号，保护出口动作跳闸。

保护定值计算书文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]云南大唐国际红河发电有限责任公司#1机发变组保护定值计算书（保护装置：DGT-801B、RCS-985A、RCS-974A）（本定值是依据云南省调度2005年度下达的电网综合电抗计算）计算：审核：批准：云南红河发电厂工程设备部二零零五年十一月十九日励磁电压365V；励磁电流2642A一、一次设备参数1．#1发电机：QFSN-300-2-20型；Pe=300MW； Se=353MVA；Qe=186MvarUe=20KV；Ie=10190A ；COSф=；Xd"=%/%(非饱和/饱和) Xd′=%/20%(非饱和/饱和)；Xd=%; X2=%/%(非饱和/饱和)+%/20KV； Ud=%2．#1主变：SFP10-370000/220GW Se=370MWA；Ue=242-31068A YN,d113．#1高厂变：SFF9-40000/20 Se=40000/25000-25000KVA； Ue=20+×%/ Ie=2291-2291A Ud=% ；D/d0-d04．#1励磁变：ZSCB9-3150/20/ Se=3150KVA；Ue=20+%/756V； Ie=2406A；Ud=% Y,d115．#1发变组配置了南瑞继保电气有限公司RCS-985A型发电机变压器成套保护装置、南瑞继保电气有限公司RCS-974A型变压器非电量及辅助保护装置以及国电南自DGT-801B型发电机变压器成套保护装置二、本次保护整定计算的依据：大型发电机变压器继电保护整定计算导则。

电力工程电气二次设计手册。

-985A-974A型发电机变压器成套装置技术使用说明书。

DGT-801B型发电机变压器成套装置技术使用说明书。

发电机.变压器产品说明书。

缺高厂变说明书 、系统电抗第二部分 #1发变组主系统阻抗计算（依据2005年调度部门下发系统综合电抗计算暂无）一、正常运行方式正序阻抗计算 （一）、取基准容量Sj=1000MVA（二）、见云南2005年正运行方式序阻抗 （三）、系统正常运行方式下等效阻抗计算1．X1、X2、由云南电网2003年度综合电抗确定（云南调度继电保护处提供）既：X1=；X2=；X7′=目前按X=0，S=∞计算 2．#1主变压器（图一）X1=Ud%×Sj/Se=×1000/370= 3．#1发电机（图一）X2= Xd ＂×Sj/Se=×1000/353= 4．#1高压厂用变（图一）X3=X4= Ud%×Sj/Se=×1000/40= 5．#1励磁变X5= Ud%×Sj/Se=×1000/= 5．折算至#1高厂变（图二）X31=X14+X29max 23Id 74.6523⨯max 23Id 8.7623⨯max 23Id 42.3523⨯max 23Id 03.2323⨯max 23Id 79.3023⨯-985A 电机变压器组配置的RCS-985A 微机型保护：1．1 发电机-变压器组差动 1．2发电机保护 发电机差动定子对称过负荷(反时限) 定子不对称过负荷(负序反时限)程序跳闸逆功率 发电机逆功率发电机过激磁保护 定子过电压 发电机定子匝间保护 定子100%接地保护 发电机失磁保护 发电机失步保护 发电机频率异常保护 起停机保护 转子一点接地保护 励磁绕组过负荷 1．3主变压器保护主变压器差动保护 变压器低阻抗保护 主变压器零序过流 主变压器过负荷 主变通风启动 主变压器瓦斯保护 主变压器温度 主变压器压力释放 主变压器油位异常 1．4高压厂用变压器保护高压厂用变压器差动 高压厂用变压器高压侧复合电压过流保护高压厂用变压器A 分支低压闭锁过流 高压厂用变压器B 分支低压闭锁过流高压厂用变压器通风启动 高压厂用变压器瓦斯保护高压厂用变压器温度 高压厂用变压器压力释放高压厂用变压器油位异常 1．5励磁变压器保护励磁变压器差动 励磁变过流保护励磁变过流绕组过负荷2、RCS-985A 保护装置发变组差动保护整定计算:发电机中性点侧TA 变比15000/5,主变高压侧TA 变比1250/5；高厂变低压侧TA 变比3150/5。

RCS-985A发变组保护整定计算方案发变组RCS-985A保护整定计算方案一、发变组保护配置(一)发电机保护1.发电机差动保护2.发电机匝间保护---纵向零序电压保护3.发电机定子绕组接地保护发电机基波零序电压型定子接地保护发电机三次谐波电压型定子接地保护4.发电机转子接地保护发电机转子一点接地保护发电机转子二点接地保护5. 发电机定子过负荷保护定时限、反时限6.发电机负序过负荷保护定时限、反时限7. 发电机失磁保护8.发电机失步保护9. 发电机定子过电压保护10. 发电机过激磁保护定时限、反时限11. 发电机功率保护发电机逆功率保护发电机程序逆功率保护12. 发电机频率保护低频率保护电超速保护13.发电机起停机保护14.发电机误上电保护15.发电机励磁绕组过负荷保护定时限、反时限（二）主变压器保护1.主变差动保护2.主变瓦斯保护3.主变零序电流保护4.主变间隙零序电流、零序电压保护5.阻抗保护6.主变通风启动保护7.主变断路器失灵保护（C柜）（三）高厂变保护整定1.高厂变比率制动式纵差保护2.高厂变瓦斯保护3.高厂变复合电压过流保护4.高厂变通风启动保护5.高厂变过负荷保护6.高厂变A分支低压过流保护7.高厂变B分支低压过流保护8.高厂变A分支限时速断保护9.高厂变B分支限时速断保护10.高厂变A分支过负荷保护11.高厂变B分支过负荷保护（四）发电机—变压器组保护1.发变组差动保护（五）非电量保护(需整定定值的) 主变冷却器全停保护发电机断水保护...一、发电机保护整定1.发电机差动保护发电机中性点CT ：2LH 12000/5 5P Y 接线发电机机端CT ：7LH 12000/5 5P Y 接线 1.1发电机稳态比率差动保护1.1.1发电机一次额定电流为I f1n =11207A 1.1.2 发电机二次额定电流计算:I f2n =I f1n /n CT =11207/（12000/5）=4.67（A ） 1.1.3差动电流起动定值I cdqd 整定保护的最小动作电流按躲过正常发电机额定负载时的最大不平衡电流整定。

1.RCS-985A发变组保护定值1.1.保护配置1. RCS-985A发变组保护定值 (1)1.1. 保护配置 (1)1.2. 定值清单 (2)1.2.1. 发变组保护装置参数定值清单 (2)1.2.2. 发变组保护系统参数定值清单 (2)1.2.2.1. 保护功能总控制字 (2)1.2.2.2. 主变压器系统参数 (3)1.2.2.3. 发电机系统参数 (3)1.2.2.4. 高厂变系统参数 (4)1.2.2.5. 励磁变（励磁机）系统参数 (5)1.2.2.6. 系统计算参数 (5)1.2.3. RCS-985A发变组保护定值清单 (7)1.2.3.1. 跳闸出口继电器接点表 (7)1.2.3.2. 保护跳闸控制字 (8)1.2.3.3. 发变组差动保护定值............................................. 错误！未定义书签。

1.2.3.4. 主变差动保护定值 (9)1.2.3.5. 主变相间后备保护定值 (12)1.2.3.6. 变压器接地后备保护定值 (14)1.2.3.7. 主变过励磁保护定值............................................. 错误！未定义书签。

1.2.3.8. 发电机差动保护定值 (16)1.2.3.9. *发电机裂相差动保护定值................................... 错误！未定义书签。

1.2.3.10. 发电机匝间保护定值 (18)1.2.3.11. 发电机复合电压过流保护定值 (19)1.2.3.12. 发电机定子接地保护定值 (20)1.2.3.13. 发电机转子接地保护定值 (21)1.2.3.14. 发电机定子过负荷保护定值 (21)1.2.3.15. 发电机负序过负荷保护定值 (22)1.2.3.16. 发电机失磁保护定值 (23)1.2.3.17. 发电机失步保护定值........................................... 错误！未定义书签。

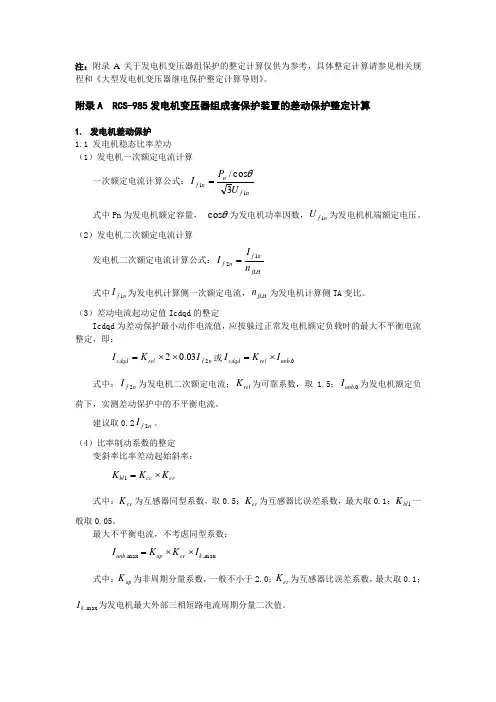

注：附录A 关于发电机变压器组保护的整定计算仅供为参考，具体整定计算请参见相关规程和《大型发电机变压器继电保护整定计算导则》。

附录A RCS-985发电机变压器组成套保护装置的差动保护整定计算1. 发电机差动保护1.1 发电机稳态比率差动 （1）发电机一次额定电流计算一次额定电流计算公式：nf n n f UP I 113cos /θ=式中Pn 为发电机额定容量， θcos 为发电机功率因数，nf U1为发电机机端额定电压。

（2）发电机二次额定电流计算发电机二次额定电流计算公式：fLHnf nf n II12=式中nf I1为发电机计算侧一次额定电流，fLH n 为发电机计算侧TA 变比。

（3）差动电流起动定值Icdqd 的整定Icdqd 为差动保护最小动作电流值，应按躲过正常发电机额定负载时的最大不平衡电流整定，即：nf rel cdqd IK I 203.02⨯⨯=或0.unb rel cdqd I K I ⨯=式中：n f I 2为发电机二次额定电流；rel K 为可靠系数，取1.5；0.unb I 为发电机额定负荷下，实测差动保护中的不平衡电流。

建议取0.2n f I 2。

（4）比率制动系数的整定 变斜率比率差动起始斜率：er cc bl K K K ⨯=1式中：cc K 为互感器同型系数，取0.5；er K 为互感器比误差系数，最大取0.1；1bl K 一般取0.05。

最大不平衡电流，不考虑同型系数：max.max .k er ap unb I K K I ⨯⨯=式中：ap K 为非周期分量系数，一般不小于2.0；er K 为互感器比误差系数，最大取0.1；max .k I 为发电机最大外部三相短路电流周期分量二次值。

变斜率比率差动最大斜率为：22max*.*1*max*.2---=k bl cdqd unb bl I k I I k式中，max*.unb I ，*cdqd I ，*1bl k ，max*.k I 均为标么值。

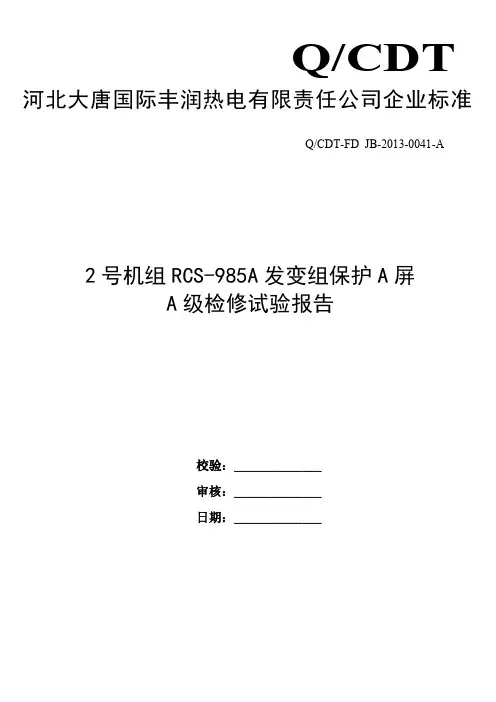

Q/CDT 河北大唐国际丰润热电有限责任公司企业标准Q/CDT-FD JB-2013-0041-A2号机组RCS-985A发变组保护A屏A级检修试验报告校验：______________审核：______________日期：______________说明：RCS-985A发变组保护屏的检验内容，包括回路和保护性能检查，适用于发变组保护的现场检验。

检验结果记录正确或合格，性能测试项记录试验数据。

一、保护版本及CRC码。

二、开出回路检查检验依据：对出口进行传动，用万用表检查柜上相应端子是否接通，要在压板合上状态和分开状态下分别量取，在传动前接点是断开状态，传动开出时接点闭合，带保持接点复归后方断开。

1、跳闸输出回路检查2、信号回路检查（至DCS信号）三、开入回路检查1、 RCS-985A装置保护硬压板检查检验依据：依次投入和退出屏上相应压板以及相应开入接点，查看液晶显示“保护状态”子菜单中“开入量状态”是否正确。

2、 RCS-985A装置开入检查检验依据：用导线一端点击相应开入端子位置，另一端点正电源（1ZD4），并通过管理机浏览开关量变位是否置“1”或“0”。

四、整柜交流测试检验依据：分别在各侧的A、B、C三相电流回路中按0.5A、2.5A、5.0A施加正序电流（1A规格按0.1A、0.5A、1A），浏览装置采样值，同时检查A、B、C三相电流角度。

在电压回路加57.74V正序电压，检验方法步骤同电流。

误差应小于±2.5%，如果超差请调整相应的通道系数。

采样通道检验五、保护功能测试1.主变差动保护1.1保护定值及控制字：比率差动起动定值Ie： 0.4 ；差动速断定值Ie： 5 ；比率差动起始斜率： 0.1 ；比率差动最大斜率： 0.7 ；谐波制动系数： 0.15 ；主变差动速断投入 1 ；主变比率差动投入： 1 ；涌流闭锁功能选择： 0 ；TA断线闭锁比率差动： 0 ；调整系数：主变一支路TA： 4.944 ；主变低压侧： 1 ；主变高厂变侧： 1；1.2主变比率差动保护启动定值实验1.2.1主变高压侧Ie＝0.72A 高侧为内转角，加单相时实际所加入电流需乘以1.7321.2.2主变低压侧Ie=3.56A1.2.3主变高厂变侧Ie=3.56A1.3主变比率差动制动特性实验1.3.1主变高压侧电流与主变高厂变侧电流比率差动(180°接线，星角)1.3.2主变高压侧电流与主变低压侧电流比率制动（180°接线，星角）1.4主变差动速断试验定值： 5 Ie；1.4.1主变高压侧 Ie=0.72A 高侧为内转角，单相测试实际所加入电流需乘以1.7321.4.2主变低压侧 Ie=3.56A1.4.3主变厂变侧 Ie=3.56A1.5二次谐波制动比测试：试验方法：在主变高压侧、主变低压、厂变高压侧分别通入单相基波电流，并迭加二次谐波分量进行试验。

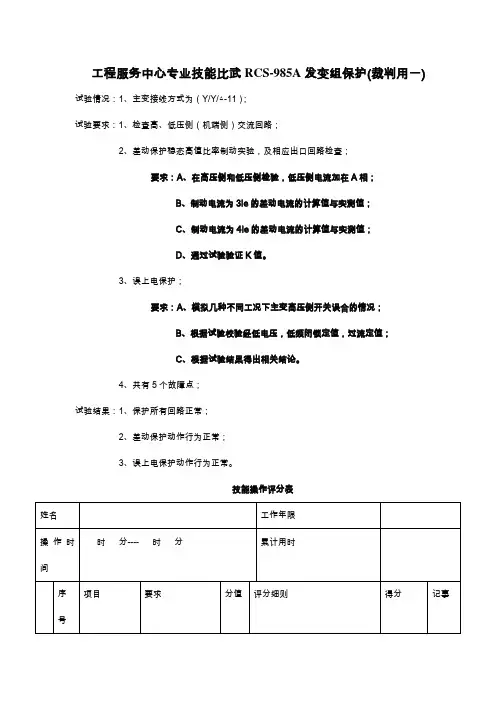

工程服务中心专业技能比武RCS-985A发变组保护(裁判用一)试验情况：1、主变接线方式为（Y/Y/△-11）；试验要求：1、检查高、低压侧（机端侧）交流回路；2、差动保护稳态高值比率制动实验，及相应出口回路检查；要求：A、在高压侧和低压侧检验，低压侧电流加在A相；B、制动电流为3Ie的差动电流的计算值与实测值；C、制动电流为4Ie的差动电流的计算值与实测值；D、通过试验验证K值。

3、误上电保护；要求：A、模拟几种不同工况下主变高压侧开关误合的情况；B、根据试验校验经低电压，低频闭锁定值，过流定值；C、根据试验结果得出相关结论。

4、共有5个故障点；试验结果：1、保护所有回路正常；2、差动保护动作行为正常；3、误上电保护动作行为正常。

技能操作评分表工程服务中心专业技能比武RCS-985A发变组保护(裁判用二) 试验情况：1、主变接线方式为（Y/Y/△-11）；试验要求：1、检查高、低压侧（机端侧）交流回路；2、差动保护稳态高值比率制动实验，及相应出口回路检查；要求：A、在高压侧和低压侧检验，低压侧电流加在A相；B、制动电流为3Ie的差动电流的计算值与实测值；C、制动电流为4Ie的差动电流的计算值与实测值；D、通过试验验证K值。

3、失磁保护二段；要求：A、模拟机组发生失磁故障；B、根据试验校验经转子低电压，无功闭锁定值，Za,Zb阻抗定值；C、根据试验验证转子低压判据系数。

4、共有5个故障点；试验结果：1、保护所有回路正常；2、差动保护动作行为正常；3、中压侧复压方向过流保护动作行为正常。

技能操作评分表工程服务中心专业技能比武RCS-985A发变组保护(裁判用三)试验情况：1、主变接线方式为（Y/Y/△-11）；试验要求：1、检查高、低压侧（机端侧）交流回路；2、差动保护稳态高值比率制动实验，及相应出口回路检查；要求：A、在高压侧和低压侧检验，低压侧电流加在A相；B、制动电流为3Ie的差动电流的计算值与实测值；C、制动电流为4Ie的差动电流的计算值与实测值；D、通过试验验证K值。

135MW发变组保护定值建议
1、主变差动保护
谐波制动系数0.2，建议整定为0.15，厂家经验值
2、主变相间后备保护
过流I段：3.8A，1S 过流II段：4.7A，1.5S
建议整定I段电流动作值大，动作时间短；II段电流动作值小，动作时间长。

过负荷定值：4.1A，2S，建议整定1.05Ie,不应大于过流I段3.8A 3、主变间隙保护
间隙过压定值130V，建议整定√3Ue，取180V，经验值
4、发电机匝间保护
“工频变化量方向保护投入”控制字投1
建议控制字投0，此项是专为没有匝间保护PT而设立的。

5、发电机转子接地保护
“两点接地二次谐波电压投入”控制字投1
建议控制字投0，次项是南瑞继保借鉴南自发变组保护配置而设立的，并未做深入论证，厂家建议不投
6、发电机定子过负荷保护
报警：4.8A，1.5S，跳闸（切换厂用电）：4.8A，2.5S
建议整定报警电流值小于跳闸电流值。

7、发电机失磁保护
无功反向定值20%，建议整定10%，厂家经验值
转子空载电压定值400V，根据发电机出厂报告为109V。

8、建议投误上电保护（并网后自动退出），做非同期合闸时保护
发变组非同期合闸的情况下，发电机差动保护不会动，复压过流动作时间长，广东某电厂一台300MW机组曾因未投误上电保护，在启机过程中，误非同期合闸，虽然复压过流保护动作了，但仍导致发电机烧毁。

9、两套主变差动保护，可以不必投两种不同原理的闭锁（励磁涌流）
判据，如果一套闭锁不住，另一套即使闭锁住了，但那一套保护也已经出口跳闸了。

邹平三电电气
2007年2月3日。

兆光1#、#2发电机保护南瑞RCS985A 计算底稿：5.25核算一. 参数:发电机：容量: 300MW（353MV A）上海汽轮机厂型式: QFSN-300-2-20额定电压: 20KV 额定电流: 10189AXd=180% Xd’=20% Xd”=16% X2=15.9%XQ=175% XQ’=33.6% XQ”=15.8% 空载励磁电压：U=113V空载励磁电流：I=987AXd*=16/100*1000/353=0.4532CT 变比: 15000/5主变：容量: 370MV A型式: SFP-370000/500各侧电压: 236±2×2.5%/20KV U K=18%Xt*=18/100*1000/370=0.4865各侧电流: 905A/10681A主变差：高压侧CT 变比: Y接1500/115000/5 15000/5发变差：高压侧CT 变比: Y接1500/115000/5 4000/5高厂变：容量: 50/31.5—31.5MV A 20+-/2*2.5/6.3---6.3KV 常州变压器厂额定电流：1443A 2887A U K=16%Xt*=16/100*1000/50=3.2高压2000/5 低压4000/5系统参数见短路电流计算书（大方式：0.08294 小方式：0.11712 兆光机组断，兆寺I断）系统参数见短路电流计算书新（大方式：0.096 小方式：0.1528 兆光机组断，兆寺I断）Sj=1000MV A Uj=230KV 21KV 6.3KV二.保护配置: 第一套A柜RCS-985A （南瑞）RCS-974A第二套 B 柜GDGT801B（国电南自）C柜非电量保护RCS-974保护装置型号：RCS985A1.发电机差动保护2.发电机复合低电压记忆过流保护3.发电机定子接地保护（基波）4.发电机定子接地保护（三次谐波）5.发电机过电压保护6.发电机失步保护7.发电机逆功率保护8.程序跳闸逆功率保护9.发电机定子过负荷保护（定时限、反时限）10.误上电保护11.发电机负序过流保护（定时限、反时限）12.发电机失磁保护13.发电机匝间保护14.转子一点接地保护15.转子两点接地保护一、 发电机差动保护 1. 参数：项目名称 各侧参数300MW （353MV A ）公式高压侧20KV中性点侧 TA 一次电流 US Innn3=10189A 10189A TA 接线方式 Y Y TA 变比15000/515000/5 TA 二次电流NIInn=3.396A3.396A2. 最小动作电流：A I k nI gn rel Lq 31.01018903.025.1515000103.021=⨯⨯⨯⨯=⨯⨯⨯⨯=取： 0.2*3.396=0.68取 Iq=0.7A3. 拐点电流： 0.7I e=0.7*3.396=2.4A4. 比例制动系数.K K K kcc ap S ERrel∙∙∙==1.5*2*0.5*0.1 =0.15取： S=0.4 5. TA 断线解闭锁电流定值：0.2倍I e6. 差动速断倍数：取4倍7. 发电机额定电流：10189/（15000/5）=3.396A 8. 循环负序电压： 9VTA 断线不闭锁差动（0），比率制动差动软压板：投入。

RCS985发变组保护有关问题问答|发变组保护RCS985发变组保护有关问题问答|发变组保护发布时间：2019-08-04 10:20:38 影响了：人RCS-985型发电机变压器组成套保护装置问题问答目录发变组保护有关问题. ...................................................................................................................... 41．大机组与小机组比较，有那些差别？. ............................................................................ 42．大机组与小机组保护配置有何不同？. ............................................................................ 43．水轮发电机与汽轮发电机相比，保护方案有何区别？................................................. 44．如何实现发电机内部故障的保护？. ................................................................................ 55．RCS-985装置发电机纵差保护特点？. ............................................................................. 56．RCS-985装置单元件高灵敏横差特点？. ......................................................................... 57．RCS-985装置纵向零序电压匝间保护特点？.................................................................. 58．RCS-985装置发变组差动、变压器差动特点？.............................................................. 59．中性点定子接地如何发生，中性点不同接地方式有何影响？..................................... 510．定子接地如何分析？. ...................................................................................................... 611．定子接地保护有那些方案？. .......................................................................................... 612．RCS-985定子接地保护方案特点？. ............................................................................... 613．发电机转子（励磁回路）接地种类和后果？............................................................... 614．RCS －985大机组转子接地保护方案？. ......................................................................... 615．发电机失磁有哪些类型？. .............................................................................................. 716．发电机失磁对系统有哪些危害？. .................................................................................. 717．发电机失磁对发电机有哪些危害？. .............................................................................. 718．发电机失磁时，各种电气量如何变化？. ...................................................................... 719．RCS-985失磁保护判据，推荐方案? . ............................................................................. 720．为何要安装失步保护？. .................................................................................................. 821．RCS －985失步保护特点？. ............................................................................................. 822. 发电机在何种情况下会发生逆功率运行及危害？....................................................... 823. 逆功率保护继电器有哪些要求，如何实现？............................................................... 824. 程序逆功率如何实现？. .................................................................................................. 825．发电机频率保护有何危害？. .......................................................................................... 826. RCS-985频率保护如何配置？. ..................................................................................... 827. 过负荷的功效和配置？. .................................................................................................. 928．转子表层负序过负荷功效和配置？. .............................................................................. 929．反时限方程与转子烧损不匹配？. .................................................................................. 930. 过励磁保护的起因？. ...................................................................................................... 931．过励磁能力及RCS －985过励磁保护实现方法？....................................................... 1032．RCS －985过电压保护特点？. ....................................................................................... 1033．启停机过程中如何保护发电机？. ................................................................................ 1034．误上电及保护如何实现？. ............................................................................................ 1035．轴电流产生及对发电机的影响？. ................................................................................ 1036．大机组保护功能分类及要求？. .................................................................................... 11发变组保护辅助功能有关问题. .................................................................................................... 121．RCS －985装置如何实现抗干扰？. ................................................................................. 122．RCS －985装置的录波功能如何？. ................................................................................. 123．RCS －985装置的报文记录？. ......................................................................................... 124．RCS-985装置显示内容？. ............................................................................................... 125．RCS-985装置如何打印？. ............................................................................................... 136. 定值如何整定？. .............................................................................................................. 137．RCS-985装置硬件可靠性体现在何处？ . ....................................................................... 138．RCS-985装置并行实时计算的优点？. ........................................................................... 1310．TA 和TV 如何配置？. ..................................................................................................... 1311．起动断路器失灵保护和三相不一致保护的电流判据是否可含有I0和I2判据？. 1412．交直流电源发生故障后，特别是装置的工作电源（如24V 、5V ）电压降低导致装置不能正常工作时，是否能发出告警信号？. ........................................................................ 14其他问题回答. ................................................................................................................................ 151．定子接地缓慢变化如何解决？发电机、发变组出口开关，开关两侧电容，合跳如何解决？..................................................................................................................................... 152．定子匝间保护如何整定？. .............................................................................................. 153．为何主变差动（发变组差动）TA 饱和最短允许5ms ，发电机差动TA 饱和最短允许10ms ？..................................................................................................................................... 154．除了失磁以外，什么运行情况下转子低电压元件可能动作？................................... 155．大型发电机有无同槽同相？同槽同相同一分支？....................................................... 156．《反措二十五条》机组保护配置如何规定？. ................................................................ 167．《反措二十五条》机组保护其他如何规定？. ................................................................ 168．工频变化量差动拐点设置的理由？. .............................................................................. 169．为何要采用变斜率比率差动原理？. .............................................................................. 1610．变斜率比率差动如何整定？. . (17)发变组保护有关问题1．大机组与小机组比较，有那些差别？答：（1）大机组单位造价和发电成本低。
