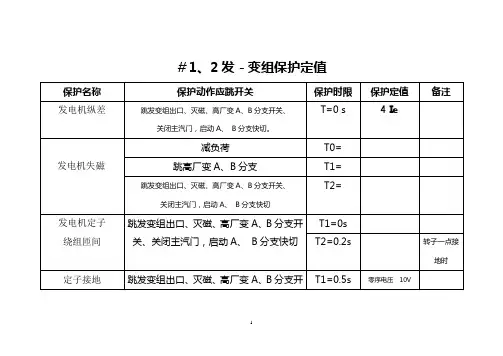

发变组保护定值整定配合讨论(2010·郑州)
- 格式:ppt
- 大小:697.00 KB
- 文档页数:31

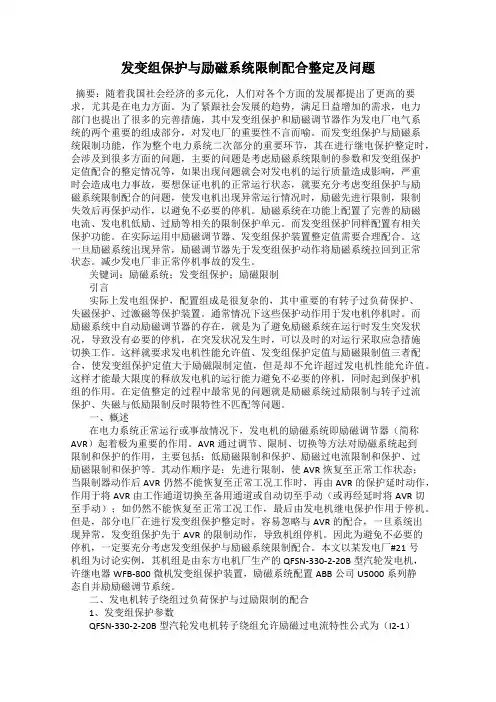

发变组保护与励磁系统限制配合整定及问题摘要:随着我国社会经济的多元化,人们对各个方面的发展都提出了更高的要求,尤其是在电力方面。
为了紧跟社会发展的趋势,满足日益增加的需求,电力部门也提出了很多的完善措施,其中发变组保护和励磁调节器作为发电厂电气系统的两个重要的组成部分,对发电厂的重要性不言而喻。
而发变组保护与励磁系统限制功能,作为整个电力系统二次部分的重要环节,其在进行继电保护整定时,会涉及到很多方面的问题,主要的问题是考虑励磁系统限制的参数和发变组保护定值配合的整定情况等,如果出现问题就会对发电机的运行质量造成影响,严重时会造成电力事故,要想保证电机的正常运行状态,就要充分考虑变组保护与励磁系统限制配合的问题,使发电机出现异常运行情况时,励磁先进行限制,限制失效后再保护动作,以避免不必要的停机。
励磁系统在功能上配置了完善的励磁电流、发电机低励、过励等相关的限制保护单元。
而发变组保护同样配置有相关保护功能。
在实际运用中励磁调节器、发变组保护装置整定值需要合理配合。
这一旦励磁系统出现异常,励磁调节器先于发变组保护动作将励磁系统拉回到正常状态。
减少发电厂非正常停机事故的发生。
关键词:励磁系统;发变组保护;励磁限制引言实际上发电组保护,配置组成是很复杂的,其中重要的有转子过负荷保护、失磁保护、过激磁等保护装置。
通常情况下这些保护动作用于发电机停机时。
而励磁系统中自动励磁调节器的存在,就是为了避免励磁系统在运行时发生突发状况,导致没有必要的停机,在突发状况发生时,可以及时的对运行采取应急措施切换工作。
这样就要求发电机性能允许值、发变组保护定值与励磁限制值三者配合,使发变组保护定值大于励磁限制定值,但是却不允许超过发电机性能允许值。
这样才能最大限度的释放发电机的运行能力避免不必要的停机,同时起到保护机组的作用。
在定值整定的过程中最常见的问题就是励磁系统过励限制与转子过流保护、失磁与低励限制反时限特性不匹配等问题。
励磁系统限制器与发变组保护定值配合整定分析[摘要] 励磁系统限制器与发变组保护定值的配合问题在现场应用时,有时容易忽略,致使励磁系统发生异常现象,发变组保护立即作出停机动作。
为了避免这样现象的发生,有效的将励磁系统限制器与发变组保护定值实施配合至关重要。
文章主要分析了励磁系统与发变组保护配合原则,及励磁系统限制器与发变组保护定值配合事例。
[关键词] 发变组保护;励磁系统限制;配合整定;0引言发变组保护和励磁系统在电站中为两个关键的自动控制系统。
假如这两个重要系统出现故障,不仅仅会损害机组本身,同时还会严重影响电网正常工作。
为切实加强并网机组安全管理,提升网源协调运行水平,需重点核查励磁系统过励限制于保护的配合关系。
大多数电厂进行发变组保护计算时,关于励磁系统限制器与发变组保护定值的配合非常容易忽略,致使励磁系统一旦发生异常现象,发变组保护立即作出停机动作,为机组的安全稳定运行埋下隐患。
1 励磁限制与涉网保护协调配合校核原理发电机组励磁限制与涉网保护的协调配合主要包括低励限制与失磁保护之间的协调配合,过励限制与转子过负荷保护之间的协调配合,V/ Hz限制与过激磁保护之间的协调配合,定子电流限制器与定子过负荷保护配合等关系。
本章节分析这些涉网保护与限制配合关系的校核原理。
1.1 低励限制和失磁保护的协调配合低励限制检测到机组励磁水平降低动作值时,即产生控制作用增大励磁使机组运行点回到运行范围,提高机组和系统的安全稳定性。
低励限制线的设置通常依据发电机组进相试验的结果,在功率坐标系中进行整定,同时注意不能束缚发电机组的进相运行能力。
失磁保护是在发电机励磁突然消失或部分失磁时,采取减出力、灭磁解列或跳闸等方式确保机组本身安全。
失磁保护的动作依据是发电机的热稳定性和静态稳定极限等条件,通常在阻抗坐标系中整定。
发电机组低励限制应与失磁保护协调配合,在任何扰动下的低励限制灵敏度应高于失磁保护,先于失磁保护动作。

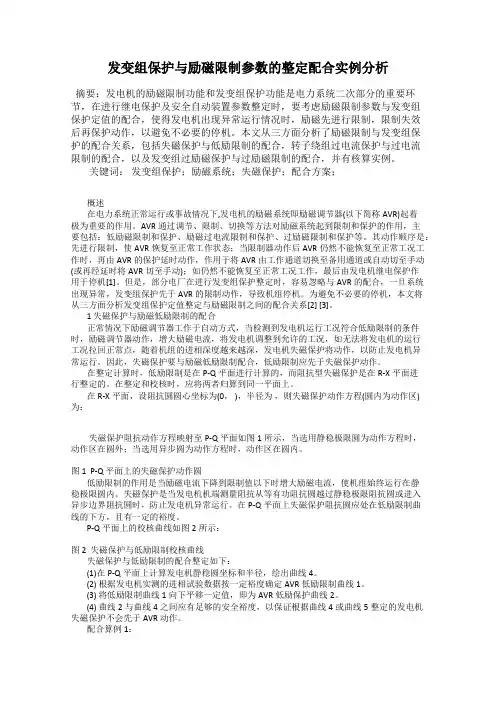

发变组保护与励磁限制参数的整定配合实例分析摘要:发电机的励磁限制功能和发变组保护功能是电力系统二次部分的重要环节,在进行继电保护及安全自动装置参数整定时,要考虑励磁限制参数与发变组保护定值的配合,使得发电机出现异常运行情况时,励磁先进行限制,限制失效后再保护动作,以避免不必要的停机。
本文从三方面分析了励磁限制与发变组保护的配合关系,包括失磁保护与低励限制的配合,转子绕组过电流保护与过电流限制的配合,以及发变组过励磁保护与过励磁限制的配合,并有核算实例。
关键词:发变组保护;励磁系统;失磁保护;配合方案;概述在电力系统正常运行或事故情况下,发电机的励磁系统即励磁调节器(以下简称AVR)起着极为重要的作用。
AVR通过调节、限制、切换等方法对励磁系统起到限制和保护的作用,主要包括:低励磁限制和保护、励磁过电流限制和保护、过励磁限制和保护等。
其动作顺序是:先进行限制,使AVR恢复至正常工作状态;当限制器动作后AVR仍然不能恢复至正常工况工作时,再由AVR的保护延时动作,作用于将AVR由工作通道切换至备用通道或自动切至手动(或再经延时将AVR切至手动);如仍然不能恢复至正常工况工作,最后由发电机继电保护作用于停机[1]。
但是,部分电厂在进行发变组保护整定时,容易忽略与AVR的配合,一旦系统出现异常,发变组保护先于AVR的限制动作,导致机组停机。
为避免不必要的停机,本文将从三方面分析发变组保护定值整定与励磁限制之间的配合关系[2] [3]。
1 失磁保护与励磁低励限制的配合正常情况下励磁调节器工作于自动方式,当检测到发电机运行工况符合低励限制的条件时,励磁调节器动作,增大励磁电流,将发电机调整到允许的工况,如无法将发电机的运行工况拉回正常点,随着机组的进相深度越来越深,发电机失磁保护将动作,以防止发电机异常运行。
因此,失磁保护要与励磁低励限制配合,低励限制应先于失磁保护动作。
在整定计算时,低励限制是在P-Q平面进行计算的,而阻抗型失磁保护是在R-X平面进行整定的。

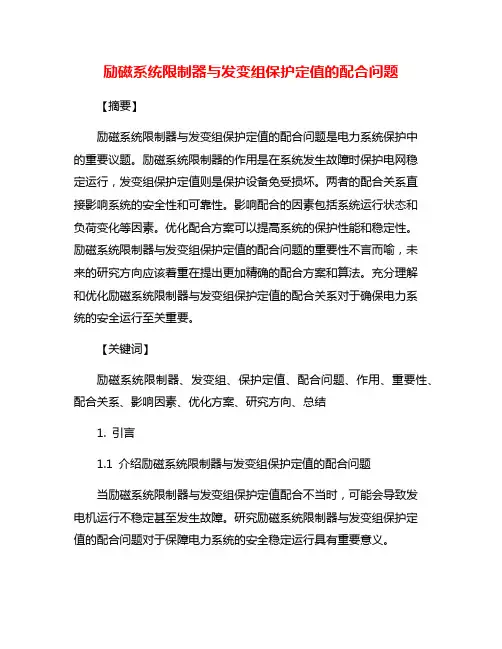

励磁系统限制器与发变组保护定值的配合问题【摘要】励磁系统限制器与发变组保护定值的配合问题是电力系统保护中的重要议题。
励磁系统限制器的作用是在系统发生故障时保护电网稳定运行,发变组保护定值则是保护设备免受损坏。
两者的配合关系直接影响系统的安全性和可靠性。
影响配合的因素包括系统运行状态和负荷变化等因素。
优化配合方案可以提高系统的保护性能和稳定性。
励磁系统限制器与发变组保护定值的配合问题的重要性不言而喻,未来的研究方向应该着重在提出更加精确的配合方案和算法。
充分理解和优化励磁系统限制器与发变组保护定值的配合关系对于确保电力系统的安全运行至关重要。
【关键词】励磁系统限制器、发变组、保护定值、配合问题、作用、重要性、配合关系、影响因素、优化方案、研究方向、总结1. 引言1.1 介绍励磁系统限制器与发变组保护定值的配合问题当励磁系统限制器与发变组保护定值配合不当时,可能会导致发电机运行不稳定甚至发生故障。
研究励磁系统限制器与发变组保护定值的配合问题对于保障电力系统的安全稳定运行具有重要意义。
励磁系统限制器的作用是根据发电机运行状态及负荷变化情况,调节励磁系统的工作参数,使发电机保持稳定输出电压。
而发变组保护定值则是为了保护发电机在异常情况下能够及时断开电路,避免造成更大的事故。
励磁系统限制器与发变组保护定值之间存在一定的配合关系,必须合理设置励磁系统限制器的调节范围和响应速度,以确保在发生故障时能够及时调节发电机的输出功率。
影响配合的因素包括发电机负荷变化、外部故障、系统频率变化等因素。
优化配合方案可以通过对励磁系统限制器和发变组保护定值的参数进行调整和优化,提高系统的稳定性和可靠性。
未来需要进一步研究励磁系统限制器与发变组保护定值的配合问题,以适应电力系统运行的需求和挑战。
2. 正文2.1 励磁系统限制器的作用励磁系统限制器是一种用于控制励磁系统输出的装置,其主要作用是保护发电机和系统设备不受过电压和过电流的损害。

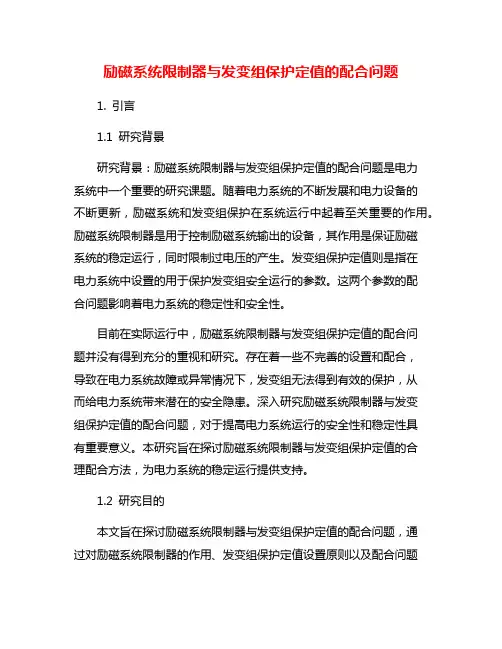

励磁系统限制器与发变组保护定值的配合问题1. 引言1.1 研究背景研究背景:励磁系统限制器与发变组保护定值的配合问题是电力系统中一个重要的研究课题。
随着电力系统的不断发展和电力设备的不断更新,励磁系统和发变组保护在系统运行中起着至关重要的作用。
励磁系统限制器是用于控制励磁系统输出的设备,其作用是保证励磁系统的稳定运行,同时限制过电压的产生。
发变组保护定值则是指在电力系统中设置的用于保护发变组安全运行的参数。
这两个参数的配合问题影响着电力系统的稳定性和安全性。
目前在实际运行中,励磁系统限制器与发变组保护定值的配合问题并没有得到充分的重视和研究。
存在着一些不完善的设置和配合,导致在电力系统故障或异常情况下,发变组无法得到有效的保护,从而给电力系统带来潜在的安全隐患。
深入研究励磁系统限制器与发变组保护定值的配合问题,对于提高电力系统运行的安全性和稳定性具有重要意义。
本研究旨在探讨励磁系统限制器与发变组保护定值的合理配合方法,为电力系统的稳定运行提供支持。
1.2 研究目的本文旨在探讨励磁系统限制器与发变组保护定值的配合问题,通过对励磁系统限制器的作用、发变组保护定值设置原则以及配合问题进行分析,旨在为电力系统的安全稳定运行提供参考。
具体研究目的包括:1.研究励磁系统限制器在电力系统中的作用机理,深入探讨其对电力系统的影响及作用机制。
2.分析发变组保护定值设置的原则,探讨定值的合理性和准确性对电力系统安全运行的重要性。
3.探讨励磁系统限制器与发变组保护定值之间的配合问题,分析二者之间的关联性和相互影响。
通过以上研究目的的探讨和分析,本文旨在为提高电力系统的安全性、稳定性和可靠性提供理论支持和实践指导。
1.3 研究意义励磁系统限制器与发变组保护定值的配合问题是电力系统运行中的重要问题。
对于电力系统的稳定运行和保护设备的有效运行具有重要意义。
通过深入研究励磁系统限制器与发变组保护定值的配合问题,可以有效提高电力系统的运行效率和安全性,减少因配合问题而导致的故障和事故发生。
发变组保护的整定与校核§1同步发电机运行主要限制 (1)§2 转子发热限制与励磁绕组过负荷保护整定 (3)§2.1转子发热限制 (3)§2.2 励磁绕组过负荷保护整定 (4)§3 定子发热限制与保护整定 (8)§3.1 定子发热限制原理 (8)§3.2 定子过负荷保护的整定 (9)§4 低励限制与失磁保护整定 (13)§4.1发电机静稳功率圆图 (13)§4.2 励磁系统低励限制 (15)§4.3 失磁后机端测量阻抗的变化 (17)§4.4阻抗型失磁保护原理 (20)§4.5发电机失磁算例 (23)§4.6失磁保护的校核算例 (24)§5发电机定子接地保护 (30)§5.1基波零序电压型定子接地保护 (30)§5.2 注入式定子接地保护 (32)§1同步发电机运行主要限制发电机运行功率圆又称“安全运行极限”或“P、Q图”,下面图1为ABB励磁厂家说明书的发电机功功率图,经常用到的三个限制:1)转子发热限制;2)定子发热限制;3)低励限制。
图1 ABB励磁说明书中的发电机功功率图汽轮发电机的运行功率极限图下图所示:图2 某600MW 汽轮机组功率图§2 转子发热限制与励磁绕组过负荷保护整定§2.1转子发热限制同步发电机的电动势相量图如图3所示图3 同步发电机的电动势相量图对△oab 的每条边分别乘以U /X q ,得功率三角形△OAB ,并以O 点为原点,引入直角坐标系,如图3所示。
从图上可看出有以下关系成立:图4 功率三角形1) φ— OA 与纵轴的夹角即为功率因数角; 2)δ— 发电机功角;B3) 直角坐标系的第一象限是发电机的迟相(过励)运行区,第二象限是发电机的进相(欠励)运行区。
为发电机同步电抗为常数, BA的长度正比于发电机电4) 发电机机端电压U保持不变,Xd势,也正比于励磁电流I fn。

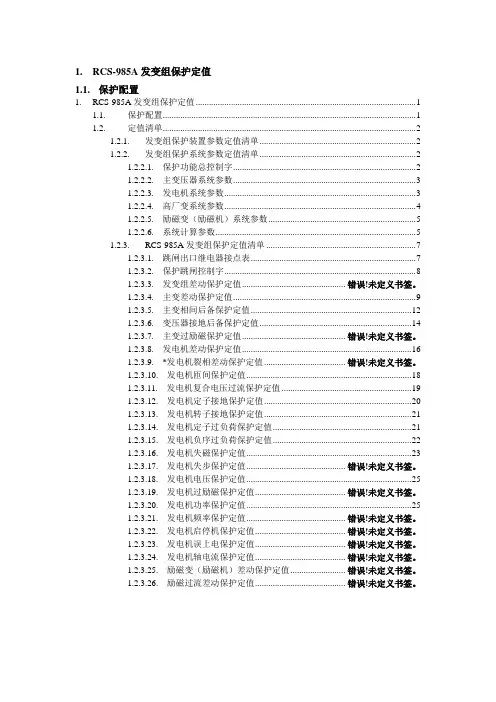

1.RCS-985A发变组保护定值1.1.保护配置1. RCS-985A发变组保护定值 (1)1.1. 保护配置 (1)1.2. 定值清单 (2)1.2.1. 发变组保护装置参数定值清单 (2)1.2.2. 发变组保护系统参数定值清单 (2)1.2.2.1. 保护功能总控制字 (2)1.2.2.2. 主变压器系统参数 (3)1.2.2.3. 发电机系统参数 (3)1.2.2.4. 高厂变系统参数 (4)1.2.2.5. 励磁变(励磁机)系统参数 (5)1.2.2.6. 系统计算参数 (5)1.2.3. RCS-985A发变组保护定值清单 (7)1.2.3.1. 跳闸出口继电器接点表 (7)1.2.3.2. 保护跳闸控制字 (8)1.2.3.3. 发变组差动保护定值............................................. 错误!未定义书签。
1.2.3.4. 主变差动保护定值 (9)1.2.3.5. 主变相间后备保护定值 (12)1.2.3.6. 变压器接地后备保护定值 (14)1.2.3.7. 主变过励磁保护定值............................................. 错误!未定义书签。
1.2.3.8. 发电机差动保护定值 (16)1.2.3.9. *发电机裂相差动保护定值................................... 错误!未定义书签。
1.2.3.10. 发电机匝间保护定值 (18)1.2.3.11. 发电机复合电压过流保护定值 (19)1.2.3.12. 发电机定子接地保护定值 (20)1.2.3.13. 发电机转子接地保护定值 (21)1.2.3.14. 发电机定子过负荷保护定值 (21)1.2.3.15. 发电机负序过负荷保护定值 (22)1.2.3.16. 发电机失磁保护定值 (23)1.2.3.17. 发电机失步保护定值........................................... 错误!未定义书签。
发变组保护整定计算方案一、前言发变组是电力系统中的重要设备之一,作用是将输电线路的高电压变成适合于城市居民、企事业单位和居民生活的低电压,确保电能的稳定输送和供电质量。
然而,随着电网规模和负荷的不断增大,在发变组运行过程中,可能会受到各种各样的故障,如过电流、过电压等,从而造成发变组的损坏或电网的稳定性下降。
为了防止这些风险的发生,需要对发变组进行保护,其中,保护整定计算方案是发变组保护的关键所在。
二、什么是发变组保护整定计算方案发变组保护整定计算方案是指在发变组的保护装置上,设置一套合理的保护整定参数,以达到对发变组进行安全可靠保护的效果。
该方案需要结合电力系统的实际情况,包括发变组的技术参数、周边负荷情况和传输线路情况等,进行全面分析和综合考虑,从而确定最佳的保护整定参数,确保发变组的正常运行和电网的稳定输送。
三、发变组保护整定计算方案的意义1.确保发变组的正常运行发变组是电力系统中的重要设备,直接关系到电网的稳定性和供电质量。
保护整定计算方案的制定可以确保对发变组的有效保护,防止因过电流、过电压等故障造成的设备损坏,保障设备的正常运行。
2.保障电网的安全稳定发变组故障会导致电网负荷不均衡,造成电能的不稳定输送,甚至可能影响到周边用户的正常用电。
通过制定合理的保护整定计算方案,可以有效保障电网的稳定输送,提高电网的可靠性。
四、发变组保护整定计算方案的核心要素1.发变组技术参数发变组技术参数是指发变组的额定容量、电压等技术特性。
在制定保护整定计算方案时,需要结合发变组的技术参数信息,全面了解其工作状态和工作特性,确定发变组保护的必要性和保护参数。
这是保护整定计算方案的关键前提。
2.周边负荷情况周边负荷情况是指发变组连接的负荷变化情况。
发变组的电压和电流水平受到周边负荷的影响,因此在制定保护整定计算方案时,需要充分了解周边负荷情况,仔细分析和考虑周边负荷对发变组的影响,从而合理制定保护整定参数。

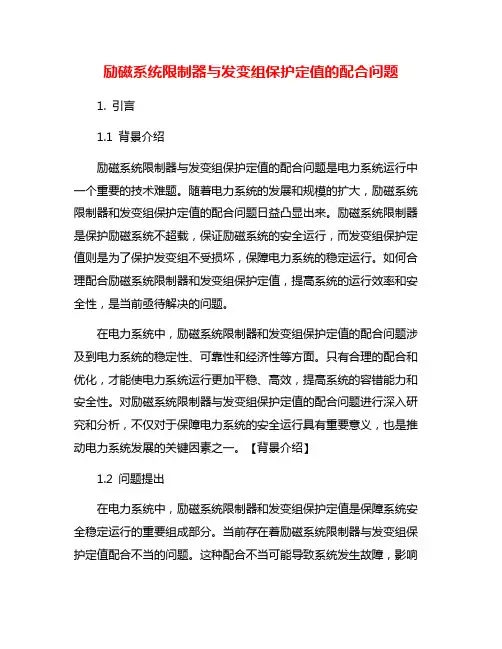

励磁系统限制器与发变组保护定值的配合问题1. 引言1.1 背景介绍励磁系统限制器与发变组保护定值的配合问题是电力系统运行中一个重要的技术难题。
随着电力系统的发展和规模的扩大,励磁系统限制器和发变组保护定值的配合问题日益凸显出来。
励磁系统限制器是保护励磁系统不超载,保证励磁系统的安全运行,而发变组保护定值则是为了保护发变组不受损坏,保障电力系统的稳定运行。
如何合理配合励磁系统限制器和发变组保护定值,提高系统的运行效率和安全性,是当前亟待解决的问题。
在电力系统中,励磁系统限制器和发变组保护定值的配合问题涉及到电力系统的稳定性、可靠性和经济性等方面。
只有合理的配合和优化,才能使电力系统运行更加平稳、高效,提高系统的容错能力和安全性。
对励磁系统限制器与发变组保护定值的配合问题进行深入研究和分析,不仅对于保障电力系统的安全运行具有重要意义,也是推动电力系统发展的关键因素之一。
【背景介绍】1.2 问题提出在电力系统中,励磁系统限制器和发变组保护定值是保障系统安全稳定运行的重要组成部分。
当前存在着励磁系统限制器与发变组保护定值配合不当的问题。
这种配合不当可能导致系统发生故障,影响电网的正常运行。
如何合理配置励磁系统限制器和发变组保护定值,成为当前电力系统中急需解决的问题。
在本文中,我们将重点探讨励磁系统限制器与发变组保护定值的配合问题,分析影响因素并提出优化方案,为电力系统的稳定运行提供技术支持和保障。
【问题提出】1.3 研究意义励磁系统限制器与发变组保护定值的配合问题是电力系统保护领域中一个重要而具有挑战性的课题。
随着电力系统规模的扩大和复杂性的增加,励磁系统限制器和发变组保护定值的配合问题变得越来越复杂,给电力系统的稳定运行和安全保障带来了新的挑战。
在当前电力系统正朝着智能化、高效化、安全化方向发展的背景下,研究励磁系统限制器与发变组保护定值的有效配合,对于提高电网的可靠性、稳定性和经济性具有重要意义。
通过深入研究励磁系统限制器的功能原理、发变组保护定值的设计方法以及二者之间的配合机制,可以有效优化电力系统的保护措施,提高系统的故障检测和故障处理能力,降低系统运行风险,保障电力系统的安全稳定运行。

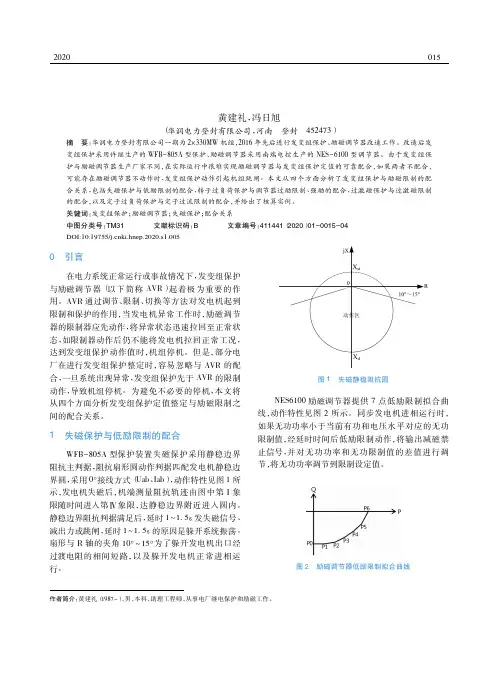

励磁调节器限制与发变组保护相关定值配合关系黄建礼,冯日旭(华润电力登封有限公司,河南登封452473)作者简介:黄建礼(1987-),男,本科,助理工程师,从事电厂继电保护和励磁工作。
摘要:华润电力登封有限公司一期为2ˑ330MW 机组,2016年先后进行发变组保护、励磁调节器改造工作。
改造后发变组保护采用许继生产的WFB -805A 型保护、励磁调节器采用南瑞电控生产的NES -6100型调节器。
由于发变组保护与励磁调节器生产厂家不同,在实际运行中很难实现励磁调节器与发变组保护定值的可靠配合,如果两者不配合,可能存在励磁调节器不动作时,发变组保护动作引起机组跳闸。
本文从四个方面分析了发变组保护与励磁限制的配合关系,包括失磁保护与低励限制的配合,转子过负荷保护与调节器过励限制、强励的配合,过激磁保护与过激磁限制的配合,以及定子过负荷保护与定子过流限制的配合,并给出了核算实例。
关键词:发变组保护;励磁调节器;失磁保护;配合关系中图分类号:TM31文献标识码:B文章编号:411441(2020)01-0015-040引言在电力系统正常运行或事故情况下,发变组保护与励磁调节器(以下简称AVR)起着极为重要的作用。
AVR通过调节、限制、切换等方法对发电机起到限制和保护的作用,当发电机异常工作时,励磁调节器的限制器应先动作,将异常状态迅速拉回至正常状态,如限制器动作后仍不能将发电机拉回正常工况,达到发变组保护动作值时,机组停机。
但是,部分电厂在进行发变组保护整定时,容易忽略与AVR的配合,一旦系统出现异常,发变组保护先于AVR的限制动作,导致机组停机。
为避免不必要的停机,本文将从四个方面分析发变组保护定值整定与励磁限制之间的配合关系。
1失磁保护与低励限制的配合WFB -805A 型保护装置失磁保护采用静稳边界阻抗主判据,阻抗扇形圆动作判据匹配发电机静稳边界圆,采用0ʎ接线方式(Uab 、Iab ),动作特性见图1所示,发电机失磁后,机端测量阻抗轨迹由图中第I 象限随时间进入第Ⅳ象限,达静稳边界附近进入圆内。
励磁系统与发变组保护定值配合研究摘要:随着电力行业的快速发展,在功能方面,发电机励磁系统设置了完善的励磁电流、发电机电压和发电机过励等有关的限制保护单位等。
发变组保护则主要起到保护的作用,设置了励磁绕组过负荷以及发电机过电压等。
为促进机组完好运行,需要对两者的参数数值进行整定,以机组的设备参数、运行的方式和条件作为基础,最终对励磁调节器以及发变组的参数进行优化。
因此,将主要从励磁系统与发变组保护的基本概念以及发变组保护与励磁系统配合问题的研究这两个方面进行阐述。
为优化两者间的配合,保障机组良好运行提供合理的参考意见。
关键词:发变组保护;励磁系统;配合问题引言就当前而言,大多数的电厂已经广泛地应用了微机型设备,将其应用到发变组保护中能保障电网安全。
无论是进口或者国内生产的发变组保护,对其进行微机化处理都有效地减少了硬件设备的使用,同时减少了故障的发生率和维护的工作量。
在发变组保护装置中,自动控制系统是一个非常重要的系统,励磁系统和发变组保护又在自动控制系统中发挥着重要的作用,是两个最重要的核心系统,要想使整个系统发挥良好的作用,就一定要确保励磁系统和发变组保护的安全运行,如果其发生了一定的障碍或者配合问题,就会对机组本身造成重大的损坏,使整个电网运行的安全性得不到保障。
所以,对励磁系统限制器与发变组保护定制配合关系进行判定,能有效地降低事故发生的概率,维护电网安全运行。
1、励磁系统与发变组保护的基本概念1.1励磁系统的基本概念励磁系统在发电机设备中具有很重要的限制功能,是维持整个设备可靠运行的重要设备。
从实际的情况来看,励磁系统指来源于发电机励磁静止系统的电源整流装置,其中励磁静止系统在发电机的一端。
将励磁系统限制器安装在发电系统中,可以有效提升发电机的稳定性,它能够控制发电机的电压,对无用功功率进行分配控制,使得发电机的稳定性进一步提升。
励磁系统主要的优势是当发生故障时,能快速地响应,其结构简单、可靠程度高,维护运行比较便捷,因此,励磁系统受到了社会各界的青睐,在各个领域的电力系统中已经非常普及。
发变组保护与励磁系统配合问题分析摘要:发电机励磁系统具有完善的励磁电流、发电机电压和发电机过励等限制措施。
而发变组保护主要包括励磁绕组过负荷以及发电机过电压等。
为确保机组正常运行,需要对励磁调节器以及发变组的参数进行优化,最终实现完美的配合。
本文首先介绍了励磁系统与发变组保护的基本概念,并对发变组保护与励磁系统配合问题进行了分析。
通过优化这两者间的配合,可以确保机组处于良好的运行状态。
关键词:发变组;励磁系统;配合引言在发变组保护装置中,自动控制系统是一个非常重要的系统,励磁系统和发变组保护又在自动控制系统中发挥着重要的作用,是两个最重要的核心系统,要想使整个系统发挥良好的作用,就一定要确保励磁系统和发变组保护的安全运行,如果其发生了一定的障碍或者配合问题,就会对机组本身造成重大的损坏,使整个电网运行的安全性得不到保障。
所以,对励磁系统限制器与发变组保护定值配合关系进行判定,能有效地降低事故发生的概率,维护电网安全运行。
1励磁系统与发变组保护的基本概念在电力系统中,发电机励磁系统即励磁调节器(AVR)具有极其重要的作用,它可以有效提升发电机的稳定性,它的核心作用是针对运行稳定性、电压与功率方面的控制。
然而对于自并励励磁这一体系而言,由于它自我运行的反应迅速,并且安全可靠性高,其自身结构简洁,所以具有容易维修保护的功能,因此得到广泛应用。
静态励磁系统在针对电力系统上具有非常好的功能,因为无论是对于其动态方面,还是对于其静态方面,其稳定性都非常好。
尤其是针对全网运行这种情况,相对于常规款励磁,其稳定性能尤为占优势。
励磁系统关于其工作性能方面,其具备良好的保护与限定单元,其中主要指的是对于电压不稳定时的保护与避免励磁过高或过低等等。
但是,针对发变组,它的保护装置有所不同。
一方面,其具有过激励方面的维护性能,具有过负荷限定与过电压等各个方面的保护。
如果忽略励磁系统限制器和发变组保护数值的配合问题,就会使得当励磁系统发生异常情况时发变组将会马上出现故障。
发变组保护与励磁系统配合问题及对策摘要:发电机励磁系统有着十分完备的发电机电压、发电机过励以及励磁电流等一系列的保护与限制对策。
但是发变组保护重点是包含发电机的变电压与励磁绕组过负荷等等。
为了保证发变组可以正常的投入使用,应该针对发变组的实际参数以及励磁调节器开展改进,最后确保可以实现优良的、合理的配合。
本篇文章首先探讨了励磁系统跟发变组保护的具体定义,然后重点探讨了发变组保护跟励磁系统的配合问题。
在对于这两者之间的配合进行改进与优化之后,基本上能够保证机组处在优良的运行条件之下。
关键词:发变组保护;励磁系统;配合问题与对策1引言就现如今来说,绝大多数的电厂已经大范围的使用了微机型的设施,将其使用到发变组保护当中可以有效的确保电网的安全。
不管是我国国内厂家生产的还是进口的发变组保护,对它开展微机化处置都能够在很大程度上降低硬件设备的投入费用,与此同时还可以降低故障出现的几率以及维护保养的工作量。
在发变组保护设备当中,自动控制系统是一个十分关键的系统,发变组保护以及励磁系统在自动控制系统当中起到了十分关键的效果,是两个非常关键的系统,想要使得整体系统更为安全、可靠的运行,就必须要保证励磁系统以及发变组保护的合理、可靠运行,假如这两个系统出现了故障亦或是配合方面的问题,就将会对于机组自身带来非常大的破坏,导致整体电网的安全运行无法得到保证。
因此,对于发变组保护以及励磁系统创建合理的配合关系开展判定,可以在很大程度上减少事故出现的概率,进而保证电网的安全、可靠运行。
2励磁系统与发变组保护的基本概念2.1 励磁系统的基本概念励磁系统在发电机设施当中发挥着十分关键的限制作用,它是保证整体设备可靠运行的关键保障。
从具体的运行情况而言,励磁系统指的是来自原发电机磁力静止系统的电源整流设备,在这当中励磁静止系统位于发电机的一侧。
把励磁系统限制器装设与发电系统当中,能够在很大程度上提高发电机的稳定程度,它能够很好的限制发电机的电压,更好的分配以及控制无用功功率,在一定程度上提高发电机的稳定程度。
发电机定子接地保护定值的整定配合分析前言:发电机定子接地故障是发电机运行中常见的故障,一旦发电机发生单相接地故障,故障点与定子绕组间会产生电容电流和过电压,可能导致绕组等绝缘破坏,危害发电机设备和影响发电机组及系统安全运行。
本文对发电机定子接地保护配置分析和南方A电厂发变组保护改造后发电机定子接地保护定值的整定配合分析。
国内标准中发电机定子绕组接地故障电流允许值如下表:表(1)发电机组在实际运行中,当定子绕组接地故障电流小于允许值时,定子接地保护会动作于发信号,电厂可申请平稳地停机后,组织相关人员处理故障。
而当故障电流大于允许值时,定子接地保护经短延时后动作于跳闸。
为了发电机组的安全运行和发电机设备安全,配置发电机定子接地保护是一种有效的方法。
由此显得发电机定子接地保护相关定值的正确整定配合尤为重要。
根据《南方电网大型发电机及发变组保护技术规范QCSG110033-2012》,发电机组定子接地保护应装设保护区为100%的定子接地保护作为发电机定子绕组单相接地故障保护。
双频分离式100%定子接地保护由反应近机端侧单相接地的基波零序过电压保护和反应近中性点侧单相接地的三次谐波过电压保护两部分组成。
南方A电厂采用发变组单元接线,发电机与主变压器之间不设置发电机出口断路器,发电机中性点经接地变压器接地,主变高压侧接地方式采用直接接地或者经间隙接地,低压侧为不接地系统。
主接线图如图(1):图(1)#1发电机采用东方电机厂生产的型号为QFSN-330-2-20B,额定功率为330MW。
#1主变采用衡阳特变电工生产的型号为SFP10-407000/220,额定容量为407kVA。
1.发电机定子接地保护基波零序电压整定。
#1发变组保护改造后发电机保护采用南瑞生产的PCS-985B系列的双套保护装置。
配置的发电机定子接地保护中,基波零序电压保护发电机 85~95%的定子绕组单相接地。
保护动作逻辑如图(2)。
图(2)定子接地保护由接于发电机中性点电阻上的过压元件实现的,希望保护95%的定子绕组。
一、整定计算工作的基本概念及案例分析1、在进行继电保护定值计算中为什么要进行逐级配合,怎么样才算达到了逐级配合。
在进行继电保护定值计算要进行逐级配合主要就是满足保护的选择性要求,也就是说,计算的定值一定要满足在系统发生故障时有选择地切除故障,确保保护范围内故障可靠动作,保护范围外故障可靠不动作。
这就要求在计算保护定值时,一定要做到保护动作值(保护范围)与保护动作时间同时满足逐级配合才能保证选择性要求。
这一点对发电厂搞整定计算的人来说,一定要注意发变组和发电厂变压器的后备保护与电网保护定值的配合。
2006年韩城一厂#3变发生接地故障,韩城二厂#1、2号主变高压侧零序过流保护误动作就是一个典型事例。
系统上这样的事例也有。
110KV线路Ⅱ(未装设快速保护)末端发生接地故障,线路Ⅰ开关A的零序保护Ⅱ段动作跳闸。
2、在进行继电保护定值计算中为什么要进行灵敏度计算。
在进行继电保护定值计算中计算灵敏度,实际上就是计算保护范围,就是说在规定的保护范围发生故障后该保护要可靠启动,也就是通常所说的保护“四性”中的灵敏性。
要做到满足保护灵敏性,在整定计算中首先要搞清要计算的元件定值的保护功能是什么,例如在计算启动元件时一定要搞清是快速保护的启动元件,还是后备保护的启动元件,还是整个装置的启动元件,它们的保护范围在哪里,什么地方发生故障它们才能启动。
在计算保护动作值时,一定要搞清保护的对象,该保护保护范围是保护一个设备的一部分还是全部,对于后备保护来说还要搞清该保护保护范围是近后备还是远后备等等。
在搞清每一个要计算的保护元件的范围之后,认真按保护整定计算规程要求的各种灵敏度的具体数值进行计算。
在整定计算中,一定要注意按规程的要求校核保护灵敏度,也就是校核保护范围,当计算出的定值满足规程要求的灵敏度时,在保护范围内发生故障该时保护一定能够启动;当计算出的定值不满足规程要求的灵敏度时,在保护范围内发生故障时该保护有可能不能启动,保护装置就会拒动,造成的后果轻则扩大停电范围,严重的会造成设备烧毁甚至电网瓦解。
