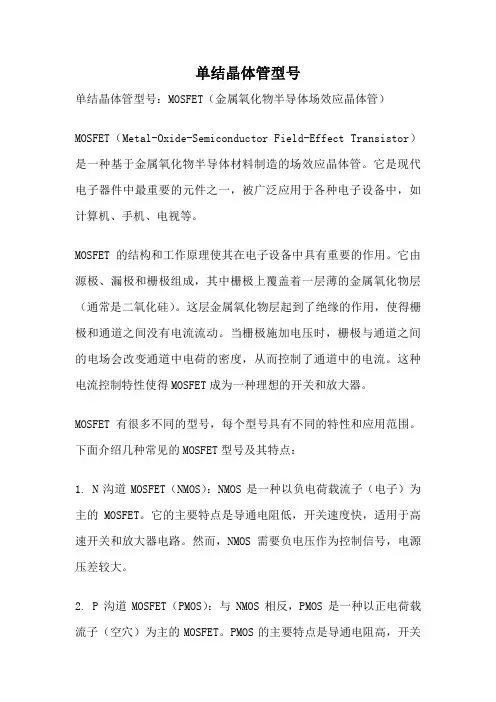

单结晶体管型号单结晶体管型号：MOSFET（金属氧化物半导体场效应晶体管）MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种基于金属氧化物半导体材料制造的场效应晶体管。

它是现代电子器件中最重要的元件之一，被广泛应用于各种电子设备中，如计算机、手机、电视等。

MOSFET的结构和工作原理使其在电子设备中具有重要的作用。

它由源极、漏极和栅极组成，其中栅极上覆盖着一层薄的金属氧化物层（通常是二氧化硅）。

这层金属氧化物层起到了绝缘的作用，使得栅极和通道之间没有电流流动。

当栅极施加电压时，栅极与通道之间的电场会改变通道中电荷的密度，从而控制了通道中的电流。

这种电流控制特性使得MOSFET成为一种理想的开关和放大器。

MOSFET有很多不同的型号，每个型号具有不同的特性和应用范围。

下面介绍几种常见的MOSFET型号及其特点：1. N沟道MOSFET（NMOS）：NMOS是一种以负电荷载流子（电子）为主的MOSFET。

它的主要特点是导通电阻低，开关速度快，适用于高速开关和放大器电路。

然而，NMOS需要负电压作为控制信号，电源压差较大。

2. P沟道MOSFET（PMOS）：与NMOS相反，PMOS是一种以正电荷载流子（空穴）为主的MOSFET。

PMOS的主要特点是导通电阻高，开关速度慢，适用于低速开关和放大器电路。

但是，PMOS需要正电压作为控制信号，电源压差较大。

3. 增强型MOSFET（Enhancement-mode MOSFET）：增强型MOSFET是一种需要外部电压才能导通的MOSFET。

当栅极电压为零时，它处于截止状态；当栅极电压高于临界电压时，它才能导通。

增强型MOSFET适用于需要高度控制的应用，如数字电路和功率放大器。

4. 耗尽型MOSFET（Depletion-mode MOSFET）：与增强型MOSFET相反，耗尽型MOSFET是一种在零电压下导通的MOSFET。

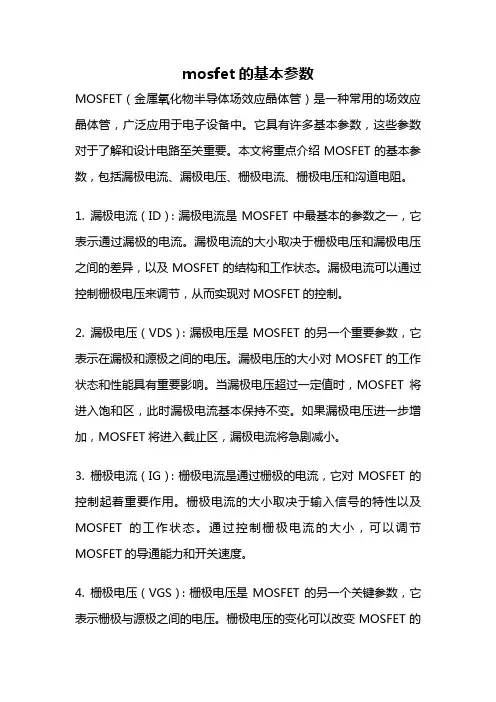

mosfet的基本参数MOSFET（金属氧化物半导体场效应晶体管）是一种常用的场效应晶体管，广泛应用于电子设备中。

它具有许多基本参数，这些参数对于了解和设计电路至关重要。

本文将重点介绍MOSFET的基本参数，包括漏极电流、漏极电压、栅极电流、栅极电压和沟道电阻。

1. 漏极电流（ID）：漏极电流是MOSFET中最基本的参数之一，它表示通过漏极的电流。

漏极电流的大小取决于栅极电压和漏极电压之间的差异，以及MOSFET的结构和工作状态。

漏极电流可以通过控制栅极电压来调节，从而实现对MOSFET的控制。

2. 漏极电压（VDS）：漏极电压是MOSFET的另一个重要参数，它表示在漏极和源极之间的电压。

漏极电压的大小对MOSFET的工作状态和性能具有重要影响。

当漏极电压超过一定值时，MOSFET将进入饱和区，此时漏极电流基本保持不变。

如果漏极电压进一步增加，MOSFET将进入截止区，漏极电流将急剧减小。

3. 栅极电流（IG）：栅极电流是通过栅极的电流，它对MOSFET的控制起着重要作用。

栅极电流的大小取决于输入信号的特性以及MOSFET的工作状态。

通过控制栅极电流的大小，可以调节MOSFET的导通能力和开关速度。

4. 栅极电压（VGS）：栅极电压是MOSFET的另一个关键参数，它表示栅极与源极之间的电压。

栅极电压的变化可以改变MOSFET的导通能力和截止状态。

当栅极电压超过一定值时，MOSFET将开始导通，形成一个通路。

如果栅极电压低于一定值，MOSFET将截止，电流无法通过。

5. 沟道电阻（RDS(on)）：沟道电阻是MOSFET的内部电阻，它表示MOSFET导通状态下沟道的电阻大小。

沟道电阻的大小对于MOSFET的导通能力和功耗具有重要影响。

较小的沟道电阻意味着更好的导通性能和更低的功耗。

MOSFET的基本参数包括漏极电流、漏极电压、栅极电流、栅极电压和沟道电阻。

这些参数对于设计和控制电路至关重要，可以通过调节栅极电压和栅极电流来改变MOSFET的工作状态和性能。

MOSFET(金属氧化物半导体场效应管)：MOS(Metal Oxide Semiconductor),以金属层(M)的栅极隔着氧化物(O),利用电场的效应来控制半导体(S)的场效应管(FET)，用于功率开关管MOSFET的分类：1、耗尽型(N/P沟道)2、增强型(N/P沟道)MOSFET的结构：1、横向通道型，有利于集成，功率不高，开关速度(相当小的电容)可以很快，栅极驱动损耗也比较小2、垂直通道型，允许通过电流大，电压大1) VMOS：导通阻抗较小，开关响应快2) DMOS：制作简单，成本低，导通阻抗大3) UMOS：导通阻抗更小，功率大，制作复杂，成本高3、为了防止MOSFET接电感负载，产生高压击穿MOSFET管，一般功率MOSFET的漏极和源极都并上一个快速恢复二极管4、功率MOSFET主要是N沟道增强型MOSFET的特点：1、在电子电力器件工作频率最高的，可达到10ns—60ns2、驱动功率小3、热稳定性好4、电流容量小、耐压低，一般功率不超过10KW5、管子耐压越高，压降越大，功耗越大MOSFET的参数：1、Vdss：2、Rds(on)：完全导通时，漏源间的电阻3、Vgs(th)：阀值电压4、Id(max)：漏源最大电流MOSFET的驱动：1、MOSFET的开关速度以达到双极型晶体管的速度，MOSFET技术以其更加简单的、高效的驱动电路使它比晶体管设备具有更大的经济效益2、并联的MOSFET管都通过相同的电流3、当MOSFET工作在开关状态下，目标是在可能的最短时间内实现器件在最低阻抗和最高阻抗之间的切换4、开关速度和性能决定于三端引脚之间的三个电容上电压变化的快慢，在高速开关应用中，器件的寄生电容是一个重要的参数5、电流较大时设备温度将会升高，温度升高将会使源漏极间电阻变大6、栅极驱动损耗，MOSFET的导通和截止过程包括电容CISS的充电和放电。

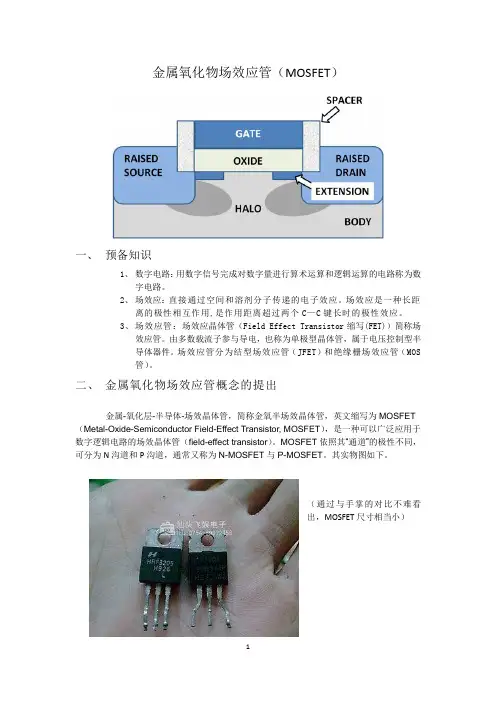

金属氧化物场效应管（MOSFET）一、预备知识1、数字电路：用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路。

2、场效应：直接通过空间和溶剂分子传递的电子效应。

场效应是一种长距离的极性相互作用,是作用距离超过两个C—C键长时的极性效应。

3、场效应管：场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。

由多数载流子参与导电，也称为单极型晶体管，属于电压控制型半导体器件。

场效应管分为结型场效应管（JFET）和绝缘栅场效应管（MOS管）。

二、金属氧化物场效应管概念的提出金属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管，英文缩写为MOSFET （Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET），是一种可以广泛应用于数字逻辑电路的场效晶体管（field-effect transistor）。

MOSFET依照其“通道”的极性不同，可分为N沟道和P沟道，通常又称为N-MOSFET与P-MOSFET。

其实物图如下。

（通过与手掌的对比不难看出，MOSFET尺寸相当小）三、 MOSFET 发展简史MOSFET 在1960年由贝尔实验室（Bell Lab.）的D. Kahng 和 Martin Atalla 首次实现成功，这种组件的操作原理和1947年萧克利（William Shockley ）等人发明的双载子接面晶体管（Bipolar Junction Transistor, BJT ）截然不同，且因为制造成本低廉与使用面积较小、高集成度的优势，在大型集成电路（Large-Scale Integrated Circuits, LSI ）或是超大型集成电路（Very Large-Scale Integrated Circuits, VLSI ）的领域里，近年来由于金氧半场效应晶体管组件的性能逐渐提升，除了传统上应用于诸如微处理器、单片机等数字信号处理的场合上，也有越来越多模拟信号处理的集成电路可以用金氧半场效应晶体管来实现过去数十年来，金氧半场效应晶体管的尺寸不断地变小。

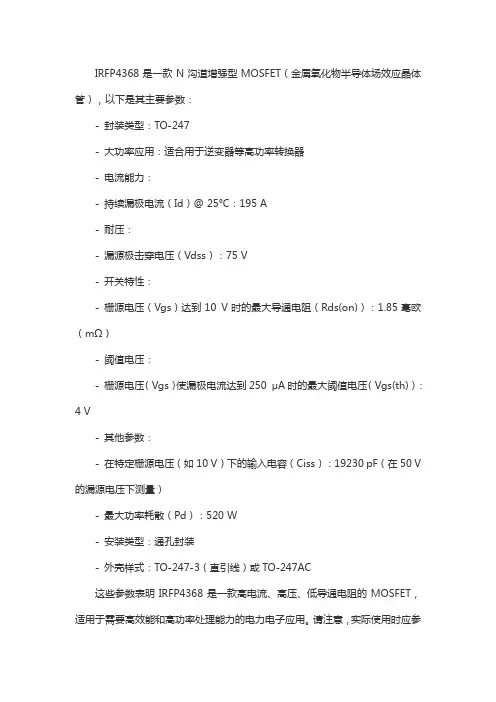

IRFP4368是一款N沟道增强型MOSFET（金属氧化物半导体场效应晶体管），以下是其主要参数：
- 封装类型：TO-247
- 大功率应用：适合用于逆变器等高功率转换器
- 电流能力：
- 持续漏极电流（Id）@ 25°C：195 A
- 耐压：
- 漏源极击穿电压（Vdss）：75 V
- 开关特性：
- 栅源电压（Vgs）达到10 V时的最大导通电阻（Rds(on)）：1.85毫欧（mΩ）
- 阈值电压：
- 栅源电压（Vgs）使漏极电流达到250 μA时的最大阈值电压（Vgs(th)）：4 V
- 其他参数：
- 在特定栅源电压（如10 V）下的输入电容（Ciss）：19230 pF（在50 V 的漏源电压下测量）
- 最大功率耗散（Pd）：520 W
- 安装类型：通孔封装
- 外壳样式：TO-247-3（直引线）或TO-247AC
这些参数表明IRFP4368是一款高电流、高压、低导通电阻的MOSFET，适用于需要高效能和高功率处理能力的电力电子应用。

请注意，实际使用时应参
考器件的数据手册以获取详细信息和确保正确的操作条件。

n型金属-氧化物-半导体场效应晶体管
N型金属氧化物半导体场效应晶体管（N-type Metal Oxide Semiconductor Field-Effect Transistor，N-MOSFET）是一种常见的晶体管类型，用于电子设备中的开关和放大电路。

N-MOSFET由n型半导体基片形成的源和漏，中间隔着一层绝缘氧化物（通常是氧化硅），作为栅极下面的绝缘层。

在绝缘层上方，有一层金属栅极，用于控制电流的流动。

N-MOSFET的工作原理是通过在栅极上施加一个电压来控制电流的流动。

当栅极上的电压为正电压时，栅极和源之间形成正偏压，使得n型基片的导电性增强，电流可以从源端流向漏端。

当栅极上的电压为负电压时，栅极和源之间形成反偏压，导致n型基片的导电性减弱，电流无法通过。

N-MOSFET的优点包括高输入阻抗、低功耗和快速的开关速度。

它广泛应用于集成电路中的逻辑门、存储器和微处理器等电子设备中。

场效应管nce6075参数

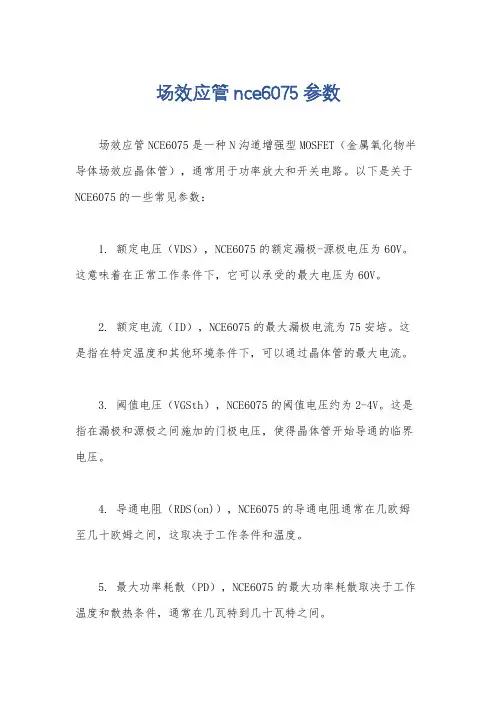

场效应管NCE6075是一种N沟道增强型MOSFET（金属氧化物半导体场效应晶体管），通常用于功率放大和开关电路。

以下是关于NCE6075的一些常见参数：
1. 额定电压（VDS），NCE6075的额定漏极-源极电压为60V。

这意味着在正常工作条件下，它可以承受的最大电压为60V。

2. 额定电流（ID），NCE6075的最大漏极电流为75安培。

这是指在特定温度和其他环境条件下，可以通过晶体管的最大电流。

3. 阈值电压（VGSth），NCE6075的阈值电压约为2-4V。

这是指在漏极和源极之间施加的门极电压，使得晶体管开始导通的临界电压。

4. 导通电阻（RDS(on)），NCE6075的导通电阻通常在几欧姆至几十欧姆之间，这取决于工作条件和温度。

5. 最大功率耗散（PD），NCE6075的最大功率耗散取决于工作温度和散热条件，通常在几瓦特到几十瓦特之间。

6. 开关时间，包括上升时间和下降时间，这取决于晶体管的驱动电路和负载特性。

总的来说，NCE6075是一款用于功率放大和开关电路的场效应管，其参数可以根据具体的应用场景和要求进行选择和优化。

在实际应用中，还需要考虑到温度特性、频率响应、静态和动态特性等方面的参数。

希望这些信息能够对你有所帮助。

金属-氧化物-半导体场效应晶体管1. 什么是MOSFET？大家好，今天咱们来聊聊一个看起来非常高深，但其实一点也不难懂的电子器件——MOSFET，全名是“金属氧化物半导体场效应晶体管”。

别被这长长的名字吓到，其实它就是电子世界里的一位超级明星。

想象一下，你家里的电视、手机、电脑，甚至是你那台小巧的计算器，里边都有它的身影。

它就像是电子设备里的“开关”，负责控制电流的流动。

2. MOSFET的基本构造2.1 金属氧化物半导体的组合MOSFET的名字里其实包含了三部分：金属（Metal）、氧化物（Oxide）和半导体（Semiconductor）。

在这里，“金属”指的是用来制造电极的材料，一般是铝或者多晶硅；“氧化物”则是隔离层，通常是二氧化硅；而“半导体”就是那主角了，它负责传导电流的部分，通常是硅。

2.2 如何工作MOSFET的工作原理其实有点像我们平时开的水龙头。

你把水龙头开得越大，水流就越多；同样地，在MOSFET里，电流的流动也可以通过一个控制信号来调节。

这个控制信号就像是你拧水龙头的手势。

具体来说，当你给MOSFET的栅极（Gate）施加一个电压时，它会控制源极（Source）和漏极（Drain）之间的电流流动。

3. MOSFET的应用3.1 在电子设备中的作用要说MOSFET的应用，那真是广泛得让人惊叹。

它几乎无处不在，比如说你电脑的处理器里，每一个小小的MOSFET都在拼命工作，为你提供快速的运算能力。

在手机里，MOSFET们也在默默地帮你完成各种操作，从拨打电话到发朋友圈，几乎每一件事情都离不开它们的支持。

3.2 能效与节能此外，MOSFET还在节能方面大显身手。

现代的MOSFET设计得非常高效，能够在低功耗的情况下实现高速开关。

这一点在电源管理中尤为重要。

试想一下，如果没有MOSFET，我们的手机电池可真是要时刻充电才行，真是“电量宝贵如命”！4. 如何选择合适的MOSFET4.1 不同类型的MOSFET在选择MOSFET时，首先要考虑的是你需要哪种类型的MOSFET。
