主题：mosfet半导体场效应晶体管mos管一、介绍mosfet半导体场效应晶体管的基本概念mosfet（Metal-Oxide-Semiconductor Field-Effect Transistor），即金属-氧化物-半导体场效应晶体管，是一种广泛应用于集成电路的半导体器件。
它由一段导电性较好的半导体材料形成的栅极和绝缘层构成，其结构与普通的晶体管有明显的不同，能够更好地控制电流。
二、mosfet半导体场效应晶体管的工作原理mosfet的工作原理主要包括局部场效应和接近场效应两种。
在局部场效应下，由于外加电压改变了栅极电场，从而控制了导通道的电荷密度；而在接近场效应下，则是通过改变栅极与半导体之间的电荷耦合来控制导通道。
这些原理使得mosfet在电子器件中大放异彩，成为了当今电子工业中不可或缺的一部分。
三、mosfet半导体场效应晶体管的特点和优势1. 高输入电阻：由于mosfet的栅极与通道之间的绝缘层，其输入电阻远高于普通晶体管，可降低输入功率。
2. 低输入电流：mosfet的控制方式与普通晶体管不同，可以通过改变栅极电场来控制电流，因此输入电流较低。
3. 低噪声：由于mosfet的工作原理，其本身产生的噪声很小，能够更好地保持信号的清晰度。
4. 大功率放大：mosfet在电子器件中功率放大的性能较好，能够适用于不同功率的应用场景。
四、mosfet半导体场效应晶体管的应用范围1. 集成电路：mosfet因为其体积小、功耗低、性能高等特点，被广泛应用于各类集成电路中，如微处理器、存储器等。
2. 功率放大器：mosfet在功率放大器中的应用也非常广泛，其高功率放大、低噪声等特点使得其成为了功率放大器的首选器件。
3. 波形整形电路：由于mosfet对信号的响应速度很快，能够在一定程度上实现波形的整形和放大，因此也被应用在波形整形电路中。
4. 逻辑电路：mosfet的工作原理使得其在逻辑电路中有较好的应用效果，能够实现快速开关和逻辑运算等功能。
MOS晶体管结构详细解析MOS晶体管（Metal-Oxide-Semiconductor Transistor）是一种广泛应用于电子器件中的半导体器件，也就是通常所说的场效应晶体管（Field-Effect Transistor，简称FET）的一种。
相比于双极晶体管，MOS晶体管具有更好的性能和更大的适用范围。
1.P型衬底：MOS晶体管的底部是一块P型衬底，通常为硅单晶衬底。
衬底可以提供基准电位和机械支撑，同时也可以降低晶体管的噪声和电流泄漏。
2.接地加区：在P型衬底中引入N型材料，形成N+接地加区。
该区域被用于连接电源负极，以为晶体管提供一个相对稳定的基准电位。
3. 氧化物层：在P型衬底上会覆盖一层氧化物（例如SiO2），起到电绝缘和保护的作用。
同时，氧化物也是Gate和衬底之间的电容层。
4. 金属栅极（Gate）：在氧化物层上面，我们通常放置一层金属栅极，可以通过控制栅极电压来控制晶体管的导电性。
5. N型沟道：当Gate电压较低时，P型衬底上的氧化物层下方形成一个通道，该通道中的材料为N型硅。
在这个沟道中，当Gate电压较低时，杂质离子的电子被吸引到栅极附近，形成一个可导电的通道。
6. P+加区：在N型沟道的两侧，通过掺杂硼（Boron）形成P+加区，即Source（源区）和Drain（漏区）。
这两个区域是用来连接电源正极和负极的。
7. S/D金属接触：Source和Drain区域都覆盖了一层金属接触，用于连接传输线以及外部电路。
当Gate电压较低时，MOS晶体管工作在截止区，即不导电状态。
当Gate电压较高时，形成的N型沟道内的电子可以在Source和Drain之间导电，即MOS晶体管处于导通状态。
MOS晶体管的工作原理大致如下：当Gate电压高于其中一阈值电平时，电子可以从Source注入沟道，然后流到Drain，形成漏电流。
增加Gate电压可以增加通道中的电子数目，从而增加漏电流。
而Gate电压低于阈值电平时，沟道中的电子数量非常少，导致漏电流非常小，即处于截止状态。
MOS管电路工作原理及详解在电子世界里，咱们的MOSFET（金属氧化物半导体场效应晶体管）就像是个神奇的小精灵，它能让电流自由穿梭，就像魔术师手里的魔杖一样。
想象一下，你正站在一片漆黑的森林里，突然一束光从天而降，照亮了整个森林，那不就是MOS管在发光吗？这个小精灵有个特别的地方，就是它的“开关”，一按下去，电流就畅通无阻；再一按，电流就像被按下了暂停键，啥也不动。
这就是MOS管的工作原理，简单粗暴，却又无比精准。
你知道吗，MOS管就像是一个微型的“开关”，它有两片金属片，中间夹着一个半导体，当电压足够高的时候，半导体就会被“点亮”，电流就能通过；电压低了，半导体就“熄灭”，电流就断了。
这就是MOS管的基本工作原理。
想象一下，你正在玩一个游戏，这个游戏的规则就是：当你的分数达到一定水平时，你就可以得到一个奖励；如果你的分数低于某个标准，那你就要被淘汰。
这就是MOS管在电路中的角色，它就像一个裁判，决定哪些信号可以通行，哪些信号需要被屏蔽。
但是，MOS管可不是只有开关功能那么简单哦。
它还有自己的“个性”，比如有些MOS管是N沟道的，有些是P沟道的。
这就决定了它们的工作方式和性能差异。
有的MOS管像是个急性子，反应快，适合做高频器件；有的则慢悠悠的，稳扎稳打，适合做低频器件。
这就是MOS管的多样性，它们各有千秋，各得其所。
MOS管还有“家族”之分呢！有的小精灵是三极管，有的小精灵是双极结型晶体管。
这些“家族成员”都有自己的特点和优势，就像不同的人有不同的性格一样。
这就是为什么我们要根据实际需求选择合适的MOS管，而不是盲目地追求“万能”。
MOS管也不是万能的。
有些时候，我们可能需要一些“特殊技能”才能驾驭它。
比如，要让一个MOS管正常工作，你得给它一个合适的偏置电压；要是想让它在特定条件下工作，那就得给它加上一些特殊的驱动信号。
这就需要我们具备一定的电子知识，才能让这些小精灵们发挥出最大的潜力。
MOS管就像是电子世界的魔法师，它们通过简单的开关动作，操控着电流的流动。
MOS管的解析第一部分：介绍MOS管金属-氧化物-半导体场效应晶体管，通常称为MOS管，是一种关键的半导体器件，广泛应用于电子领域。
它在现代电子设备和集成电路中扮演着至关重要的角色。
为了更深入理解MOS管，我们将逐步探讨其结构、工作原理和应用领域。
1.1 结构MOS管通常由金属、氧化物和半导体材料构成。
其基本结构包括两个金属电极，分别被称为源极和漏极，它们与半导体材料之间通过一个绝缘层，即氧化物层，相隔开。
这个结构创造了一个场效应晶体管，通过改变栅极电压，可以控制源极和漏极之间的电流。
1.2 工作原理MOS管的工作原理基于栅极电压的控制。
当栅极施加正电压时，在氧化物层下形成一个电场，将半导体材料中的载流子排斥或吸引到接近漏极或源极的区域。
这种电场效应导致通道的形成或截断，从而控制了电流的流动。
MOS管有两种主要类型：N沟道MOS（NMOS）和P沟道MOS（PMOS），它们分别使用不同的载流子类型。
第二部分：MOS管的应用领域MOS管作为一种强大的电子器件，被广泛用于各种应用领域。
以下是一些主要领域的应用示例：2.1 集成电路MOS管在集成电路（ICs）中扮演着关键的角色。
ICs是现代电子设备的基础，包括计算机、智能手机、芯片卡等。
MOS管的微小尺寸和低功耗特性使其成为高度集成电路的理想选择。
2.2 数模转换MOS管用于模拟信号的数字到模拟转换（ADC）和模拟到数字转换（DAC）。
这些应用包括音频处理、通信系统和传感器技术。
2.3 逻辑电路MOS管用于数字逻辑电路，如门电路、触发器和寄存器。
它们用于执行各种计算和控制任务，是计算机处理和存储信息的核心。
2.4 放大器MOS管也被用作放大器，用于放大电信号，例如音频和射频信号。
这些放大器在音响系统、通信设备和射频通信中发挥着重要作用。
2.5 电源管理MOS管在电源管理电路中用于调整电压和电流，以满足不同设备的电能需求。
这对于延长电池寿命和提高设备效率至关重要。

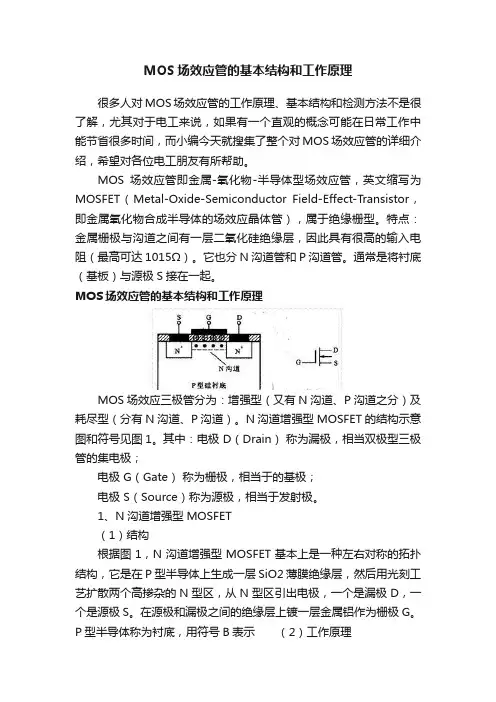

MOS场效应管的基本结构和工作原理很多人对MOS场效应管的工作原理、基本结构和检测方法不是很了解，尤其对于电工来说，如果有一个直观的概念可能在日常工作中能节省很多时间，而小编今天就搜集了整个对MOS场效应管的详细介绍，希望对各位电工朋友有所帮助。
MOS场效应管即金属-氧化物-半导体型场效应管，英文缩写为MOSFET（Metal-Oxide-Semiconductor Field-Effect-Transistor，即金属氧化物合成半导体的场效应晶体管），属于绝缘栅型。
特点：金属栅极与沟道之间有一层二氧化硅绝缘层，因此具有很高的输入电阻（最高可达1015Ω）。
它也分N沟道管和P沟道管。
通常是将衬底（基板）与源极S接在一起。
MOS场效应管的基本结构和工作原理MOS场效应三极管分为：增强型（又有N沟道、P沟道之分）及耗尽型（分有N沟道、P沟道）。
N沟道增强型MOSFET的结构示意图和符号见图1。
其中：电极 D（Drain）称为漏极，相当双极型三极管的集电极；电极 G（Gate）称为栅极，相当于的基极；电极 S（Source）称为源极，相当于发射极。
1、N沟道增强型MOSFET（1）结构根据图1，N沟道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。
在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。
P型半导体称为衬底，用符号B表示（2）工作原理① 栅源电压VGS的控制作用当VGS＝0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压不会在D、S间形成电流。
当栅极加有电压时，若0＜VGS＜VGS（th）时，通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。
耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，将漏极和源极沟通，所以仍然不足以形成漏极电流ID。
场效应晶体管工作状态-概述说明以及解释1.引言1.1 概述概述部分的内容为：场效应晶体管（Field Effect Transistor，缩写为FET）是一种重要的半导体器件，广泛应用于电子设备中。
它是一种可以控制电流流动的三个电极的器件，包括栅极、漏极和源极。
与普通的双极型晶体管相比，场效应晶体管具有更高的输入电阻、较低的噪声和较高的频率响应，使得它在放大、开关和模拟电路中具有很大的优势。
场效应晶体管的工作原理是基于栅极电场的控制作用。
通过在栅极施加一定的电压来控制漏极和源极之间的电流，从而实现对电路的控制。
场效应晶体管的工作状态可以通过栅极电压和漏极电流来表示，主要包括截止、放大和饱和三个状态。
在截止状态下，栅极电压较低，漏极电流较小，晶体管处于关闭状态，电路中几乎没有电流流动。
在放大状态下，栅极电压适当增加，漏极电流逐渐增大，晶体管开始放大信号。
在饱和状态下，栅极电压继续增加，漏极电流达到最大值，晶体管处于稳定放大状态。
场效应晶体管的特性参数包括漏极电流、互导、最大功率、负反馈等。
这些参数反映了器件的工作性能和特点，对于电子设备的设计和应用具有重要的指导意义。
总而言之，场效应晶体管作为一种重要的半导体器件，在电子设备中发挥着重要的作用。
它的工作原理和工作状态对于理解和应用该器件至关重要。
深入了解场效应晶体管的工作状态和特性参数，对于合理设计电子电路、提高电路性能具有重要意义。
1.2 文章结构文章结构部分的内容应包含对整个文章的结构进行简要介绍和概述。
需要说明文章的主要分为引言、正文和结论三个部分。
引言部分主要包括概述、文章结构和目的。
在概述中，可以简要介绍场效应晶体管的重要性和广泛应用，以及为什么有必要探讨其工作状态。
接着，说明文章的结构，即引言、正文和结论三个主要部分。
最后，明确文章的目的，即为了深入理解场效应晶体管的工作状态及其特性参数。
正文部分是文章的核心，主要包括场效应晶体管的基本原理、工作状态以及特性参数。
