发光场效应晶体管
发光场效应晶体管（OLET）是一种光电子集成器件，它集成了有机场效应晶体管（OFET）和有机发光二极管（OLED）两种器件功能。
这种晶体管在同一器件中实现了高集成度、更简单的集成工艺等优势，因此在新型柔性显示和有机电泵浦激光等领域具有重要的科学和技术意义。
OLET的器件结构使其具有灵活的设计性，可以制备出具有良好栅极调控能力（开关比>10^6）和不受栅压影响的面光源发光形态的RGB三基色平面型面光源OLET显示器件基元。
此外，基于U形漏电极的大开口率OLET显示器件的开口率可>80%。
另外，OLET作为独特的电压驱动显示器件，易实现饱和工作区，因此表现出独立于源漏电压的良好稳定性。
此外，还有以并四苯为有源层的有机薄膜发光场效应晶体管，结合其他有机场效应器件、有机发光器件的报道，提出了微腔双场效应结构有机电注入激光器。
这种激光器以并四苯单晶为有源层，可以形成良好的光波导；利用微腔效应提供有效的谐振腔，再加上双场效应结构调节载流子大量平衡注入，更容易实现器件的受激发射。
功率场效应晶体管(MOSFET)原理功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。
由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。
但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。
一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。
在电力电子装置中，主要应用N沟道增强型。
电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。
小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。
电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。
按垂直导电结构的不同，又可分为2种：V形槽VV MOSFET和双扩散VD MOSFET。
电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。
N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。
电气符号，如图1(b)所示。
电力场效应晶体管有3个端子：漏极D、源极S和栅极G。
当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。
如果在栅极和源极之间加一正向电压U GS，并且使U GS大于或等于管子的开启电压U T，则管子开通，在漏、源极间流过电流I D。
U GS超过U T越大，导电能力越强，漏极电流越大。
二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。
{{分页}}1、静态特性（1）输出特性输出特性即是漏极的伏安特性。
场效应管工作原理（1）场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。
一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。
它属于电压控制型半导体器件，具有输入电阻高（108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。
一、场效应管的分类场效应管分结型、绝缘栅型两大类。
结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。
目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS 功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。
按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。
若按导电方式来划分，场效应管又可分成耗尽型与增强型。
结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。
场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。
而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。
见下图。
二、场效应三极管的型号命名方法现行有两种命名方法。
第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。
第二位字母代表材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。
例如,3DJ6D是结型N沟道场效应三极管，3DO6C 是绝缘栅型N沟道场效应三极管。
第二种命名方法是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表同一型号中的不同规格。
例如CS14A、CS45G等。
主要内容1. 场效应管的结构、符号与工作原理2. 场效应管的工作状态和特性曲线3. 场效应管的基本特性4. 场效应管的电路模型5-4场效应晶体管场效应晶体管概述场效应管，简称FET(Field Effect Transistor)，主要特点：(a)输入电阻高，可达107~1015 。
(b)起导电作用的是多数（一种）载流子，又称为单极型晶体管。
(c)体积小、重量轻、耗电省。
(d)噪声低、热稳定性好、抗辐射能力强和制造工艺简单。
(e)在大规模集成电路制造中得到了广泛的应用。
场效应管按结构可分为：结型场效应管（JFET ）和绝缘栅型场效应管(MOSFET )；按工作原理可分为增强型和耗尽型。
场效应管的类型N 沟道P 沟道增强型耗尽型N 沟道P 沟道N 沟道P 沟道（耗尽型）FET场效应管JFET 结型MOSFET绝缘栅型(IGFET)场效应管的电路符号MOSFET 符号增强型耗尽型GS D SG D P 沟道G S DN 沟道GS D U GS =0时，没有漏极电流，U GS =0时，有漏极电流，U GS 高电平导通U GS 低电平导通需要加负的夹断电压U GS(off)才能关闭，高于夹断电压U GS(off)则导通而只在U GS >0时，能导通，低于开启电压U GS(th)截止5-4-1 场效应管结构、符号与工作原理1.场效应管基本结构图5-2-22沟道绝缘栅型场效应管的基本结构与电路符号图N 沟道绝缘栅型场效应管的基本结构与电路符号沟道绝缘栅型场效应管的基本结构与电路符号场效应管与三极管的三个电极的对应关系：栅极g--基极b 源极s--发射极e 漏极d--集电极c 夹在两个PN结中间的区域称为导电沟道（简称沟道）。
=0时是否存在导电沟道是增强型和耗尽型的基本区别。
22例5-10在Multisim 中用IV 分析仪测试理想绝缘栅型场效应管如图5-4-3所示，改变V GS ，观察电压V DS 与i D 之间的关系。

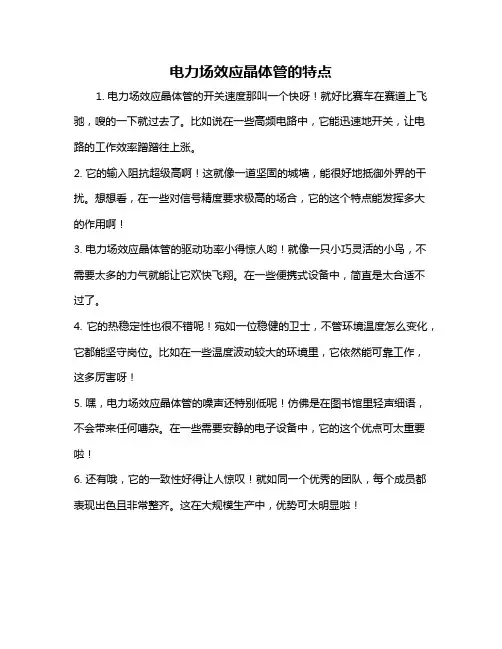

电力场效应晶体管的特点
1. 电力场效应晶体管的开关速度那叫一个快呀！就好比赛车在赛道上飞驰，嗖的一下就过去了。
比如说在一些高频电路中，它能迅速地开关，让电路的工作效率蹭蹭往上涨。
2. 它的输入阻抗超级高啊！这就像一道坚固的城墙，能很好地抵御外界的干扰。
想想看，在一些对信号精度要求极高的场合，它的这个特点能发挥多大的作用啊！
3. 电力场效应晶体管的驱动功率小得惊人哟！就像一只小巧灵活的小鸟，不需要太多的力气就能让它欢快飞翔。
在一些便携式设备中，简直是太合适不过了。
4. 它的热稳定性也很不错呢！宛如一位稳健的卫士，不管环境温度怎么变化，它都能坚守岗位。
比如在一些温度波动较大的环境里，它依然能可靠工作，这多厉害呀！
5. 嘿，电力场效应晶体管的噪声还特别低呢！仿佛是在图书馆里轻声细语，不会带来任何嘈杂。
在一些需要安静的电子设备中，它的这个优点可太重要啦！
6. 还有哦，它的一致性好得让人惊叹！就如同一个优秀的团队，每个成员都表现出色且非常整齐。
这在大规模生产中，优势可太明显啦！
总之，电力场效应晶体管具有这么多优秀的特点，在电子领域中那绝对是不可或缺的重要角色呀！。

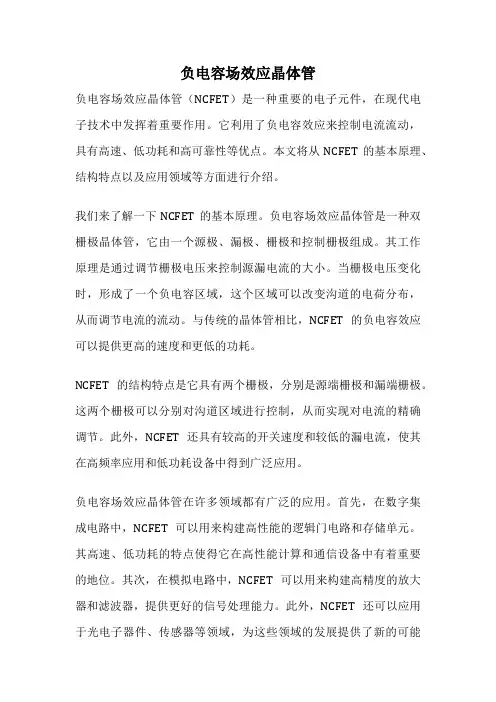

负电容场效应晶体管负电容场效应晶体管（NCFET）是一种重要的电子元件，在现代电子技术中发挥着重要作用。
它利用了负电容效应来控制电流流动，具有高速、低功耗和高可靠性等优点。
本文将从NCFET的基本原理、结构特点以及应用领域等方面进行介绍。
我们来了解一下NCFET的基本原理。
负电容场效应晶体管是一种双栅极晶体管，它由一个源极、漏极、栅极和控制栅极组成。
其工作原理是通过调节栅极电压来控制源漏电流的大小。
当栅极电压变化时，形成了一个负电容区域，这个区域可以改变沟道的电荷分布，从而调节电流的流动。
与传统的晶体管相比，NCFET的负电容效应可以提供更高的速度和更低的功耗。
NCFET的结构特点是它具有两个栅极，分别是源端栅极和漏端栅极。
这两个栅极可以分别对沟道区域进行控制，从而实现对电流的精确调节。
此外，NCFET还具有较高的开关速度和较低的漏电流，使其在高频率应用和低功耗设备中得到广泛应用。
负电容场效应晶体管在许多领域都有广泛的应用。
首先，在数字集成电路中，NCFET可以用来构建高性能的逻辑门电路和存储单元。
其高速、低功耗的特点使得它在高性能计算和通信设备中有着重要的地位。
其次，在模拟电路中，NCFET可以用来构建高精度的放大器和滤波器，提供更好的信号处理能力。
此外，NCFET还可以应用于光电子器件、传感器等领域，为这些领域的发展提供了新的可能性。
需要注意的是，虽然负电容场效应晶体管具有许多优点，但在实际应用中仍然存在一些挑战。
例如，制造过程的复杂性、工艺的成本以及稳定性等问题需要解决。
此外，由于NCFET是一种新型器件，其在可靠性和可扩展性方面还有待进一步研究和改进。
负电容场效应晶体管是一种具有重要意义的电子元件。
它利用了负电容效应来控制电流流动，具有高速、低功耗和高可靠性等优点。
NCFET在数字集成电路、模拟电路、光电子器件等领域都有广泛的应用。
尽管存在一些挑战，但随着技术的不断进步，相信NCFET将在未来发展中发挥更加重要的作用。
二极管和三极管以及场效应晶体管作用
二极管、三极管和场效应晶体管（FET）都是半导体器件，它们在电子学中发挥着重要的作用。
以下是它们的主要作用：
1.二极管（Diode）：
•作用：二极管是一种两端具有不同导电性的半导体器件。
其主要作用是实现电流在一个方向上的导通，而在反方向上的阻
断。
这种性质使得二极管常被用作整流器，将交流电信号转换为
直流电信号。
2.三极管（Transistor）：
•作用：三极管是一种三层结构的半导体器件，分为发射极、基极和集电极。
通过在基极的电流控制，可以调节从发射极
到集电极的电流。
这使得三极管可以被用作放大器、开关和信号
调节器。
在数字电子电路中，三极管构成了逻辑门和存储器等组
件。
3.场效应晶体管（Field-Effect Transistor，FET）：
•作用：场效应晶体管是一种通过电场控制电流的半导体器件。
FET有两种主要类型：金属氧化物半导体场效应晶体管
（MOSFET）和绝缘栅场效应晶体管（IGFET）。
FET在放大、开
关和调节电流方面类似于三极管，但是FET的控制电流是通过电
场而不是电流实现的，这使得FET在某些应用中更有效。
总体而言，这些半导体器件在电子电路中扮演着不同的角色，能够完成信号的放大、开关、整流等功能，是现代电子技术中不可或缺的组成部分。
场效应管和mos管区别
场效应管和MOS管（金属氧化物半导体场效应晶体管）都是利用电场控制电流的半导体器件，但它们在结构、性能特点、工作条件要求以及制作工艺和材料等方面存在显著的差异。
1.结构和原理：场效应管是基于电场控制导电通道的原理工作的，具有三个主要端子：源极、漏极和栅极。
而MOS管是一种特殊类型的FET（场效应晶体管），它使用金属-氧化物层来控制其导电通道。
MOS管的主要部分由一块N型或P型半导体材料、一层绝缘层和一层金属电极组成。
2.性能特点：普通的场效应管在栅极电压为负值时，集电极电流为零；而MOS管在栅极电压为正时其集电极电流才为零。
此外，MOS管具有更高的输入阻抗和更低的漏电流。
3.工作条件要求：场效应晶体管的输入电阻很高，因此它不能用于高压电路中，只能用在低压、大电流的场合。
而MOS管则可以在更广泛的条件下工作。
4.制作工艺和材料：金属-氧化物半导体场效应器件的生产工艺比MOSFET要复杂得多，包括外延生长、光刻技术、注入技术和封装等步骤。
此外，金属-氧化物的导电能力差且价格高，使得用该材料制作的器件很难达到很高的集成度和很低的功耗水平。
综上所述，场效应管和MOS管在结构、性能特点、工作条件要求以及制作工艺和材料等方面存在明显的差异。
这些差异使得它们在不同的应用场景中各有优势，需要根据具体需求进行选择。

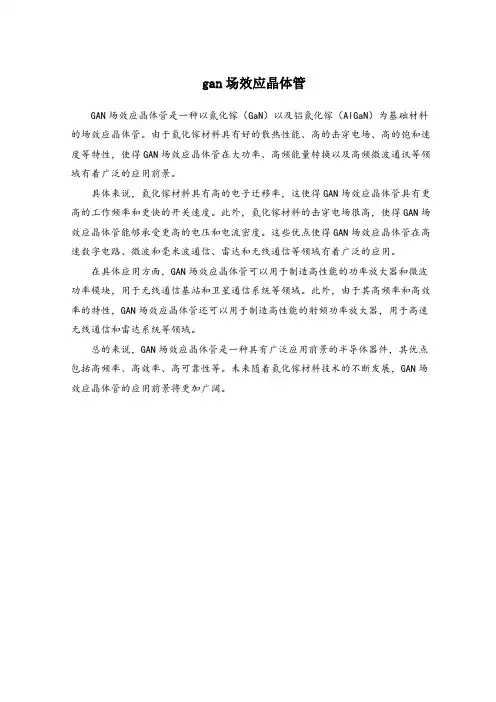

gan场效应晶体管
GAN场效应晶体管是一种以氮化镓（GaN）以及铝氮化镓（AlGaN）为基础材料的场效应晶体管。
由于氮化镓材料具有好的散热性能、高的击穿电场、高的饱和速度等特性，使得GAN场效应晶体管在大功率、高频能量转换以及高频微波通讯等领域有着广泛的应用前景。
具体来说，氮化镓材料具有高的电子迁移率，这使得GAN场效应晶体管具有更高的工作频率和更快的开关速度。
此外，氮化镓材料的击穿电场很高，使得GAN场效应晶体管能够承受更高的电压和电流密度。
这些优点使得GAN场效应晶体管在高速数字电路、微波和毫米波通信、雷达和无线通信等领域有着广泛的应用。
在具体应用方面，GAN场效应晶体管可以用于制造高性能的功率放大器和微波功率模块，用于无线通信基站和卫星通信系统等领域。
此外，由于其高频率和高效率的特性，GAN场效应晶体管还可以用于制造高性能的射频功率放大器，用于高速无线通信和雷达系统等领域。
总的来说，GAN场效应晶体管是一种具有广泛应用前景的半导体器件，其优点包括高频率、高效率、高可靠性等。
未来随着氮化镓材料技术的不断发展，GAN场效应晶体管的应用前景将更加广阔。

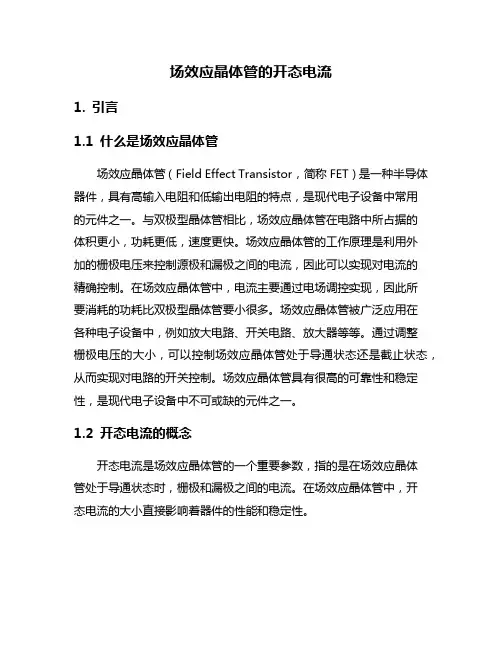

场效应晶体管的开态电流1. 引言1.1 什么是场效应晶体管场效应晶体管（Field Effect Transistor，简称FET）是一种半导体器件，具有高输入电阻和低输出电阻的特点，是现代电子设备中常用的元件之一。
与双极型晶体管相比，场效应晶体管在电路中所占据的体积更小，功耗更低，速度更快。
场效应晶体管的工作原理是利用外加的栅极电压来控制源极和漏极之间的电流，因此可以实现对电流的精确控制。
在场效应晶体管中，电流主要通过电场调控实现，因此所要消耗的功耗比双极型晶体管要小很多。
场效应晶体管被广泛应用在各种电子设备中，例如放大电路、开关电路、放大器等等。
通过调整栅极电压的大小，可以控制场效应晶体管处于导通状态还是截止状态，从而实现对电路的开关控制。
场效应晶体管具有很高的可靠性和稳定性，是现代电子设备中不可或缺的元件之一。
1.2 开态电流的概念开态电流是场效应晶体管的一个重要参数，指的是在场效应晶体管处于导通状态时，栅极和漏极之间的电流。
在场效应晶体管中，开态电流的大小直接影响着器件的性能和稳定性。
开态电流的大小受到多种因素的影响，包括场效应晶体管的结构设计、材料特性、温度等。
在实际应用中，为了确保器件的正常工作，需要准确地计算开态电流，并对其进行合理的控制。
开态电流的计算方法通常包括模拟仿真和实际测试两种途径，通过这些方法可以更好地了解器件的性能和行为。
开态电流的实际应用也涉及到电子设备的各个领域，如通信、电力、汽车等。
为了减小开态电流的大小，可以通过优化器件设计、选择合适的材料、控制工艺参数等方法进行改进。
通过降低开态电流，可以提高器件的效率和性能。
开态电流在场效应晶体管中具有重要的意义，对器件的工作状态和性能起着至关重要的作用。
在未来的发展中，我们需要进一步研究开态电流的影响因素，寻求更有效的控制方法，以推动电子器件技术的发展。
2. 正文2.1 场效应晶体管的工作原理场效应晶体管的工作原理是基于电场的控制效应。
场效应晶体管的特点场效应晶体管（Field Effect Transistor，简称FET）是一种三端口器件，主要由栅极、漏极和源极组成。
它是一种电子元件，其基本原理是通过外加的电场控制载流子的流动。
以下是场效应晶体管的特点。
1.高输入阻抗：场效应晶体管的栅极和源极之间存在很高的电阻，使其具有高输入阻抗。
这意味着场效应晶体管对输入信号具有很高的灵敏度，并且能够减少对输入信号的负载。
2.高增益：场效应晶体管具有较高的电流放大系数，也称为增益。
通过控制栅极上的电压，可以调整晶体管的工作点，从而实现信号的放大。
3.低噪声：与双极晶体管相比，场效应晶体管的噪声更低。
这是因为场效应晶体管不涉及载流子注入和抽取的物理过程，减少了噪声的产生。
4.低驱动电压：与双极晶体管相比，场效应晶体管所需的驱动电压较低。
这使得场效应晶体管更适合于低电压的集成电路设计。
5.大功率处理能力：场效应晶体管能够处理大功率信号。
与双极晶体管相比，场效应晶体管在功率放大方面具有更好的性能。
6.高频特性：场效应晶体管在高频应用中表现良好。
它们具有较大的开关频率，使它们成为射频放大器和高速开关的理想选择。
7.可控性好：场效应晶体管的漏极电流可以通过改变栅极到源极电压来调节。
这种可控性使其在电子开关和调节电路中非常有用。
8.可制成大规模集成电路：场效应晶体管可以使用微电子工艺制作成大规模集成电路（VLSI）。
这意味着可以将几十亿个晶体管集成到一个小芯片上，大大提高了电路的集成度和性能。
9.低功耗：由于晶体管的结构和工作原理，场效应晶体管的功耗较低。
这是因为在不改变晶体管的工作状态时，它几乎不消耗电流。
10.温度稳定性好：场效应晶体管在温度变化下的工作性能较为稳定。
与其他电子元件相比，它对温度的变化不太敏感。
总体而言，场效应晶体管具有高输入阻抗、高增益、低噪声、低驱动电压、大功率处理能力、高频特性、可控性好、可制成大规模集成电路、低功耗和温度稳定性好等特点。
场效应管的分类和作用
场效应晶体管（Field Effect Transistor缩写(FET)）简称.由多数载流子参加导电,也称为单极型晶体管.它属于控制型器件.
特点:
具有输入高（108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、平安工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者.
场效应管的作用
1、场效应管可应用于放大。
因为场效应管的输入阻抗很高，因此耦合
可以容量较小，不必用法电解。
2、场效应管很高的输入阻抗十分适合作阻抗变换。
常用于多级放大器
的输入级作阻抗变换。
3、场效应管可以用作可变电阻。
4、场效应管可以便利地用作恒流源。
5、场效应管可以用作开关。
场效应管的测试
1、结型场效应管的管脚识别：
场效应管的栅极相当于晶体管的基极，源极和漏极分离对应于晶体管的放射极和集电极。
将置于R×1k档，用两表笔分离测量每两个管脚间的正、反向电阻。
当某两个管脚间的正、反向电阻相等，均为数K Ω时，则这两个管脚为漏极D和源极S（可互换），余下的一个管脚即为栅极G。
对于有4个管脚的结型场效应管，另外一极是屏蔽极（用法中接地）。
2、判定栅极
用万用表黑表笔碰触管子的一个电极，红表笔分离碰触另外两个电极。
若两次测出的阻值都很小，解释均是正向电阻，该管属于N沟道场效应管，黑表笔接的也是栅极。
创造工艺打算了场效应管的源极和漏极是对称的，可以互换用法，并
第1页共7页。
场效应晶体管和三极管的工作原理
场效应晶体管和三极管都是电子元件中的基本部件。
它们可以用
来放大或控制电流的流动。
下面就分别介绍它们的具体工作原理。
一、场效应晶体管（FET）
场效应晶体管（FET）是一种控制电流的元件。
它的工作原理是
通过一个输入信号在栅极上形成电场，在源极和漏极之间形成一个电
子通道，然后控制电流在通道中的流动。
当输入信号的电压变化时，
栅极的电场也会变化，从而影响电子通道的宽度，最终控制电流的流动。
FET具有高输入阻抗、低噪声和低功耗等特点，被广泛应用于放大电路和开关电路等领域。
二、三极管
三极管是一种放大电流的元件。
它由三个掺杂不同的半导体材料
组成：发射极、基极和集电极。
三极管的工作原理是通过一个小电流
控制它的输出电流。
当在基极和发射极之间的电压超过某个值时，会
有一小部分电子流入基极，从而控制另一部分电子从集电极流出。
这
种控制关系被称为“放大作用”。
三极管的放大倍数与输入电流之比
决定，具有高放大倍数、线性放大等特点，被广泛应用于音频放大器、功放等电路。
总的来说，场效应晶体管和三极管都是非常重要的电子元件。
它
们在电子电路中的应用非常广泛，了解它们的工作原理有助于更深入
地理解电子电路的原理和应用。
n沟道增强型场效应晶体管1. 什么是n沟道增强型场效应晶体管？好啦，今天咱们来聊聊n沟道增强型场效应晶体管，听起来有点复杂，但其实它就像是一位默默无闻的幕后英雄，关键时刻总能帮我们解决问题。
简单来说，这种晶体管是电子设备里的开关，控制着电流的流动。
你可以把它想象成家里的水龙头，打开就有水流出来，关上就没水了。
n沟道增强型场效应晶体管的“n”代表的是电子，没错，就是咱们常说的电子流。
这种晶体管的特别之处在于，当你给它施加一个正电压时，它就像一条大鱼突然被放进水里，活跃起来，电流也就随之流动。
简直就像是给它喝了红牛，一下子充满了活力。
1.1 工作原理说到工作原理，这玩意儿其实有点深，但咱们还是试着把它说得简单点。
首先，它的结构里有一个绝缘层，这就像是一个隔离带，阻止电流自由流动。
当你往它的门（叫做栅极）上施加一个电压时，绝缘层下方的电子被吸引过来，形成一个导电通道。
这样一来，电流就能顺畅地流过，就像是走进了畅通无阻的高速公路。
1.2 特点那么，n沟道增强型场效应晶体管有什么特点呢？首先，它的开关速度非常快，反应得就像是“见光死”的苍蝇，动不动就能切换状态。
这种特性让它在高频应用中尤其受欢迎，适合用在各种电子设备里，比如计算机、手机，还有汽车电子，简直是无处不在。
另外，它的输入阻抗高，这意味着它对电源的需求相对较低，可以节省不少能源。
就像你不需要每天花很多时间去清理一个懒汉，但懒汉又能帮你搬家一样，既省心又省力。
2. 应用领域2.1 计算机说到应用领域，咱们不得不提计算机。
在这儿，n沟道增强型场效应晶体管被广泛用于各种逻辑电路。
比如说，处理器（CPU）里的逻辑门，都是靠它们在默默地运作。
想象一下，如果没有这些小家伙，计算机估计就要变得像老古董一样，动不动就卡壳，真是可怕呀。
2.2 通信设备而在通信设备方面，n沟道增强型场效应晶体管也是一颗不可或缺的明星。
它帮助传输信号，就像信鸽一样，快速而稳定，确保信息在不同设备间流畅传递。
场效应晶体管作用和特点
场效应晶体管（英语：field-effecttransistor，缩写：FET）是一种通过电场效应控制电流的电子元件。
它依靠电场去控制导电沟道形状，因此能控制半导体材料中某种类型载流子的沟道的导电性。
场效应晶体管有时被称为单极性晶体管，以它的单载流子型作用对比双极性晶体管（bipolar junction transistors，缩写：BJT）。
尽管由于半导体材料的限制，以及曾经双极性晶体管比场效应晶体管容易制造，场效应晶体管比双极性晶体管要晚造出，但场效应晶体管的概念却比双极性晶体管早。
（1）主要作用
1）场效应管可应用于放大。
由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
2）场效应管很高的输入阻抗非常适合作阻抗变换。
常用于多级放大器的输入级作阻抗变换。
3）场效应管可以用作可变电阻。
4）场效应管可以方便地用作恒流源。
5）场效应管可以用作电子开关。
（2）特点
1）场效应管是电压控制器件，它通过VGS来控制ID；
2）场效应管的输入端电流极小，因此它的输入电阻很大。
3）它是利用多数载流子导电，因此它的温度稳定性较好；
4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；
5）场效应管的抗辐射能力强；
6）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。
