湿法脱硫的工作原理是
湿法脱硫是一种常用的烟气脱硫技术,其工作原理是通过将烟气与含有氧化剂的吸收剂接触,使烟气中的二氧化硫(SO2)被吸收剂吸收并转化为硫酸盐。
这种技术主要适用于燃煤电厂、工业锅炉等燃烧过程中产生大量二氧化硫的场合。
具体来说,湿法脱硫的工作原理包括以下几个步骤:
1. 烟气接触:烟气从燃烧设备中排出后,进入脱硫塔或吸收器。
在脱硫塔中,烟气与喷射进来的吸收剂进行接触,形成气液两相的接触界面。
2. 吸收剂循环:吸收剂通常是一种碱性溶液,如石灰石浆液(石灰石和水的混合物)。
吸收剂通过喷淋或喷射的方式,与烟气进行充分接触。
在接触过程中,二氧化硫会被吸收剂吸收。
3. 反应转化:二氧化硫与吸收剂中的氧化剂(如氧气或空气)发生反应,生成硫酸盐。
这个反应通常是一个氧化还原反应,将二氧化硫氧化为硫酸。
4. 产物处理:生成的硫酸盐会与吸收剂中的其他成分一起形成溶液。
这个溶液需要进行处理,以便回收或处理其中的有害物质,同时将吸收剂重新循环使用。
总的来说,湿法脱硫通过将烟气与吸收剂接触和反应,将二氧化硫转化为硫酸盐,从而实现脱硫的目的。
这种技术在减少燃煤电厂和工业锅炉等燃烧过程中产生的
二氧化硫排放方面具有重要的应用价值。
湿法脱硫技术湿法脱硫技术是一种环保的烟气脱硫方法,它广泛应用于工业和电力行业,用于减少大气中的二氧化硫排放,降低空气污染。
本文将从湿法脱硫技术的原理、工艺和应用等方面进行详细介绍。
一、湿法脱硫技术的原理湿法脱硫技术是利用溶液中的碱性物质与二氧化硫发生化学反应,将二氧化硫转化为可溶于水中的硫酸盐。
主要的反应方程式为:SO2 + Ca(OH)2 → CaSO3 + H2O湿法脱硫技术有两种主要方式,分别是石灰石石膏法和海水脱硫法。
石灰石石膏法是将石灰石干燥研磨成粉末后与烟气中的二氧化硫反应,产生石膏,而海水脱硫法则是通过将海水喷洒到烟气中,利用海水中的碱性物质进行反应。
二、湿法脱硫技术的工艺湿法脱硫技术主要包括烟气净化系统和废水处理系统两部分。
烟气净化系统主要由除尘器、喷射塔和循环泵等设备组成。
烟气通过除尘器进行初步的净化,去除其中的颗粒物和粉尘。
之后,烟气进入喷射塔,喷洒石灰石水浆或海水,与二氧化硫发生反应,形成硫酸盐溶液。
最后,循环泵将硫酸盐溶液回收,净化后再次喷洒到烟气中,循环利用。
废水处理系统用于处理湿法脱硫过程中产生的废水。
废水中含有大量的硫酸盐和其他污染物,需要进行化学处理和沉淀处理,以降低污染物的浓度,使其达到排放标准。
三、湿法脱硫技术的应用湿法脱硫技术被广泛应用于工业和电力行业的烟气净化中,主要用于减少二氧化硫的排放量,保护环境。
以下是湿法脱硫技术在不同领域的应用举例:1. 电力行业:湿法脱硫技术被广泛应用于火电厂和燃煤发电厂中,用于减少烟气中的二氧化硫排放,降低大气污染。
2. 钢铁行业:湿法脱硫技术可以应用于钢铁生产中的高炉和转炉烟气脱硫,减少二氧化硫的排放,减轻对大气环境的污染。
3. 化工行业:湿法脱硫技术可以用于化工厂废气的治理,降低二氧化硫的排放,保护周边的环境质量。
4. 石油行业:湿法脱硫技术可以应用于炼油厂中,减少烟气中的硫化氢等有害气体的排放,改善工作环境。
总之,湿法脱硫技术是一种重要的烟气脱硫方法,具有广泛的应用前景。
湿法烟气脱硫的概念湿法烟气脱硫是一种常见的烟气净化技术,用于去除烟气中的二氧化硫(SO2)等有害气体。
它通过与烟气中的湿化剂溶液反应,将SO2转化为可溶于水的硫酸盐或亚硫酸盐,从而达到去除SO2的目的。
本文将详细介绍湿法烟气脱硫的原理、工艺流程、优缺点和应用领域。
一、湿法烟气脱硫的原理湿法烟气脱硫的核心原理是将烟气中的SO2转化为溶于水的硫酸盐或亚硫酸盐,这一过程主要包括以下几个步骤:1. 氧化反应:湿法烟气脱硫中通常采用氧化剂(如空氧、过氧化氢等)将SO2氧化为亚硫酸气体(SO3),反应公式为:SO2 + 1/2O2 →SO32. 吸收反应:亚硫酸气体与水中的湿化剂(一般为氧化钙或氢氧化钠溶液)发生反应生成硫酸盐或亚硫酸盐,反应公式为:SO2 + H2O + CaO →CaSO3 + 1/2O2SO2 + H2O + NaOH →Na2SO33. 成核和粒径增长:湿法烟气脱硫中的烟气中含有微细颗粒物,如PM2.5,SO3会在气液界面上成核,并与颗粒物发生反应,形成硫酸盐或亚硫酸盐颗粒。
4. 结晶和沉淀:硫酸盐或亚硫酸盐颗粒在湿法烟气脱硫装置中沉淀下来,从而实现了烟气中SO2的去除。
二、湿法烟气脱硫的工艺流程湿法烟气脱硫一般包括烟气预处理、烟气吸收、氧化和结晶沉淀等过程。
主要的工艺流程如下:1. 烟气预处理:烟气进入脱硫装置前需要进行一些预处理工作,如除尘、降温等。
这些工作主要是为了减小脱硫装置的负荷和保护脱硫设备。
2. 烟气吸收:烟气进入脱硫装置后,与湿化剂接触发生吸收反应。
常用的湿化剂有氧化钙和氢氧化钠等。
烟气在吸收塔内与湿化剂充分接触,SO2被吸收生成硫酸盐或亚硫酸盐。
3. 氧化:湿法烟气脱硫装置通常采用氧化剂将亚硫酸气体(SO2)氧化成SO3。
氧化反应一般是在氧化塔中进行的,然后将氧化后的烟气送回吸收塔进行吸收反应。
4. 结晶沉淀:湿法烟气脱硫中生成的硫酸盐或亚硫酸盐颗粒物沉淀到底部的装置中进行结晶沉淀。
石灰石(石灰)湿法脱硫技术湿法脱硫中所应用的脱硫系统位于烟道的末端,脱硫过程中的反应温度低于露点,因此,脱硫后的烟气需要进行加热处理才能排出。
由于脱硫过程中的反应类型为气液反应,其脱硫效率和所用脱硫添加剂的使用效率均较高,因此,在许多大型燃煤电站中都已建成使用。
一、石灰石(石灰)湿法脱硫技术概述根据最新的技术统计资料显示,到目前为止投入使用的脱硫技术种类已经超过200种,在形式多样的脱硫技术中,湿法脱硫技术是应用范围最广、脱硫效率最高的一种应用技术,占脱硫设备总装机量的80%以上,始终占据着脱硫技术领域的主导地位。
石灰石(石灰)湿法脱硫技术作为最成熟的一种脱硫技术,其脱硫效率可到90%以上,成为效果最显著的脱硫方法。
石灰石(石灰)湿法脱硫技术经过几十年的发展,已被应用于600MW 烟气单塔的烟气处理系统中,脱硫剂的利用效率基本稳定在95%以上,反应过程所消耗的电能不足电厂出力的1.5%,与十多年前的脱硫系统相比,在脱硫成本轻微上升的条件下脱硫效果却得到了质的飞跃。
二、石灰石(石灰)湿法脱硫技术的应用原理(一)工艺流程石灰石(石灰)湿法脱硫技术的基本过程是:烟气经锅炉排出后进入除尘器,之后进入脱硫塔,脱硫塔内的石灰石浆液与烟气中的SO2进行气液反应,生成CaCO3和CaCO4。
在反应之后的浆液中充入氧气,可将CaCO3氧化成CaCO4和石膏,石膏经脱水处理后可作为脱硫反应的副产品被回收利用。
工业实践中采用最多的脱硫塔方式是单塔,在单塔中可完成脱硫反应的全过程,脱硫成本和运行费用也更低。
(二)反应过程烟气中的SO2在脱硫塔内的反应过程可用下面两个方程表示,其中,第二个反应过程中生产的CaSO3会被烟气中的氧气氧化生成CaSO4,形成副产品被回收利用。
SO2+CaCO3—CaSO3+CO2 石灰石浆液(1)SO2+Ca(OH)2—CaSO3+H2O 石灰浆液(2)(三)脱硫效率脱硫效率受到诸多因素的影响,其中,脱硫塔中的pH值对脱硫效率会产生较大的影响。
长沙宏福环保湿法烟气脱硫的原理1湿法烟气脱硫的基本原理(1)物理吸收的基本原理气体吸收可分为物理吸收和化学吸收两种。
如果吸收过程不发生显著的化学反应,单纯是被吸收气体溶解于液体的过程,称为物理吸收,如用水吸收SO2。
物理吸收的特点是,随着温度的升高,被吸气体的吸收量减少。
物理吸收的程度,取决于气--液平衡,只要气相中被吸收的分压大于液相呈平衡时该气体分压时,吸收过程就会进行。
由于物理吸收过程的推动力很小,吸收速率较低,因而在工程设计上要求被净化气体的气相分压大于气液平衡时该气体的分压。
物理吸收速率较低,在现代烟气中很少单独采用物理吸收法。
(2)化学吸收法的基本原理若被吸收的气体组分与吸收液的组分发生化学反应,则称为化学吸收,例如应用碱液吸收SO2。
应用固体吸收剂与被吸收组分发生化学反应,而将其从烟气中分离出来的过程,也属于化学吸收,例如炉内喷钙(CaO)烟气脱硫也是化学吸收。
在化学吸收过程中,被吸收气体与液体相组分发生化学反应,有效的降低了溶液表面上被吸收气体的分压。
增加了吸收过程的推动力,即提高了吸收效率又降低了被吸收气体的气相分压。
因此,化学吸收速率比物理吸收速率大得多。
物理吸收和化学吸收,都受气相扩散速度(或气膜阻力)和液相扩散速度(或液膜阻力)的影响,工程上常用加强气液两相的扰动来消除气膜与液膜的阻力。
在烟气脱硫中,瞬间内要连续不断地净化大量含低浓度SO2的烟气,如单独应用物理吸收,因其净化效率很低,难以达到SO2的排放标准。
因此,烟气脱硫技术中大量采用化学吸收法。
用化学吸收法进行烟气脱硫,技术上比较成熟,操作经验比较丰富,实用性强,已成为应用最多、最普遍的烟气脱硫技术。
(3)化学吸收的过程化学吸收是由物理吸收过程和化学反应两个过程组成的。
在物理吸收过程中,被吸收的气体在液相中进行溶解,当气液达到相平衡时,被吸收气体的平衡浓度,是物理吸收过程的极限。
被吸收气体中的活性组分进行化学反应,当化学反应达到平衡时,被吸收气体的消耗量,是化学吸收过程的极限。
湿法烟气脱硫设计及设备选型手册1. 概述在工业生产中,很多过程都会产生废气,其中包括含有二氧化硫等有害气体的烟气。
为了减少大气污染和保护环境,烟气脱硫技术就显得尤为重要。
湿法烟气脱硫技术是一种常用的脱硫方法,本手册将重点介绍湿法烟气脱硫的设计原理和设备选型,并提供给相关从业人员参考使用。
2. 湿法烟气脱硫的原理湿法烟气脱硫技术是利用水溶液与烟气进行接触,通过化学反应将二氧化硫等有害气体吸收到溶液中,从而达到脱硫的目的。
主要脱硫反应可以表示为: SO2 + 2H2O + 1/2O2 = H2SO4。
湿法脱硫过程中,进口烟气和吸收液充分接触,通过吸收和氧化的作用,将SO2等有害气体转化为硫酸,最终实现烟气净化。
3. 设备选型在湿法烟气脱硫系统中,主要设备包括吸收塔、循环泵、喷淋系统等。
根据工艺要求和工况条件,选择合适的设备对于湿法脱硫系统的运行效果至关重要。
首先需要考虑的是吸收塔的选型,包括塔径、塔高、填料类型等参数的确定。
其次是循环泵和喷淋系统的选型,需要考虑工作效率、能耗等指标。
另外,还要考虑设备的耐腐蚀性能和可靠性,确保设备在长期运行中能够稳定工作。
4. 设计原则在进行湿法烟气脱硫系统的设计时,需要考虑以下几个方面的原则:首先是脱硫效率,要求设备在不同运行条件下都能够稳定实现脱硫目标;其次是设备的能耗和运行成本,需要在满足脱硫要求的前提下,尽量降低设备的能耗;还要考虑设备的可维护性和安全性,保障设备长期稳定运行。
5. 总结与展望湿法烟气脱硫技术作为一种成熟的脱硫方法,在工业生产中应用广泛。
在未来,随着环保要求的不断提高,湿法脱硫技术还将得到进一步完善,设备性能将会更加优化。
加强对湿法烟气脱硫技术的研究和应用,对于促进工业生产的可持续发展和生态环境的保护具有重要意义。
6. 个人观点作为一种有效的烟气脱硫技术,湿法脱硫不仅可以有效净化烟气,减少大气污染,也能为工业生产提供良好的环境支持。
我个人认为,在今后的工业发展中,湿法烟气脱硫技术将会得到更广泛的应用,也会在性能和成本上得到更多的改进和提升。

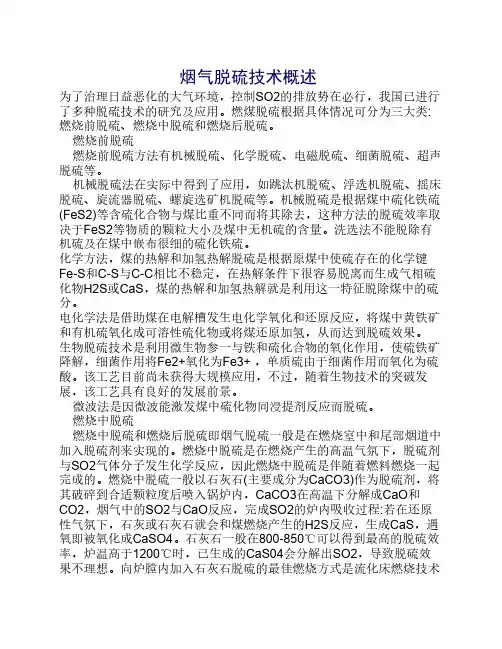

烟气脱硫技术概述为了治理日益恶化的大气环境,控制SO2的排放势在必行,我国已进行了多种脱硫技术的研究及应用。
燃煤脱硫根据具体情况可分为三大类:燃烧前脱硫、燃烧中脱硫和燃烧后脱硫。
燃烧前脱硫燃烧前脱硫方法有机械脱硫、化学脱硫、电磁脱硫、细菌脱硫、超声脱硫等。
机械脱硫法在实际中得到了应用,如跳汰机脱硫、浮选机脱硫、摇床脱硫、旋流器脱硫、螺旋选矿机脱硫等。
机械脱硫是根据煤中硫化铁硫(FeS2)等含硫化合物与煤比重不同而将其除去,这种方法的脱硫效率取决于FeS2等物质的颗粒大小及煤中无机硫的含量。
洗选法不能脱除有机硫及在煤中嵌布很细的硫化铁硫。
化学方法,煤的热解和加氢热解脱硫是根据原煤中使硫存在的化学键Fe-S和C-S与C-C相比不稳定,在热解条件下很容易脱离而生成气相硫化物H2S或CaS,煤的热解和加氢热解就是利用这一特征脱除煤中的硫分。
电化学法是借助煤在电解槽发生电化学氧化和还原反应,将煤中黄铁矿和有机硫氧化成可溶性硫化物或将煤还原加氢,从而达到脱硫效果。
生物脱硫技术是利用微生物参一与铁和硫化合物的氧化作用,使硫铁矿降解,细菌作用将Fe2+氧化为Fe3+ ,单质硫由于细菌作用而氧化为硫酸。
该工艺目前尚未获得大规模应用,不过,随着生物技术的突破发展,该工艺具有良好的发展前景。
微波法是因微波能激发煤中硫化物同浸提剂反应而脱硫。
燃烧中脱硫燃烧中脱硫和燃烧后脱硫即烟气脱硫一般是在燃烧室中和尾部烟道中加入脱硫剂来实现的。
燃烧中脱硫是在燃烧产生的高温气氛下,脱硫剂与SO2气体分子发生化学反应,因此燃烧中脱硫是伴随着燃料燃烧一起完成的。
燃烧中脱硫一般以石灰石(主要成分为CaCO3)作为脱硫剂,将其破碎到合适颗粒度后喷入锅炉内,CaCO3在高温下分解成CaO和CO2,烟气中的SO2与CaO反应,完成SO2的炉内吸收过程:若在还原性气氛下,石灰或石灰石就会和煤燃烧产生的H2S反应,生成CaS,遇氧即被氧化成CaSO4。
湿法脱硫工艺一、工艺概述湿法脱硫是目前应用最广泛的烟气脱硫技术之一,它采用水溶液与烟气接触,利用化学反应将SO2转化为易于处理的固体或液体物质,达到减少大气污染物排放的目的。
本文将详细介绍湿法脱硫工艺。
二、工艺流程1. 烟气进入除尘器进行预处理,去除粉尘和颗粒物。
2. 预处理后的烟气进入吸收塔,在塔中喷洒脱硫剂(通常为石灰浆或碱性酸液),与SO2发生化学反应。
3. 反应后的产物与水形成悬浮液,通过底部排出口流出吸收塔。
4. 悬浮液经过沉淀池或旋流器进行分离,得到固体或液体产物。
5. 分离后的产物进行后续处理(如过滤、干燥等),得到最终产品。
三、设备介绍1. 吸收塔:通常采用圆形或方形结构,内部设置喷淋系统和填料层,用于将脱硫剂喷洒到烟气中进行反应。
2. 沉淀池:通常采用圆形或方形结构,内部设置搅拌器和底部排出口,用于分离产物。
3. 旋流器:通常为圆柱形结构,内部设置旋流装置,用于分离产物。
4. 过滤设备:通常采用板框式或旋转式过滤机,用于对产物进行过滤。
5. 干燥设备:通常采用烘箱或干燥机,用于将湿润的产物进行干燥处理。
四、脱硫剂选择1. 石灰浆:具有良好的脱硫效果和低成本,但需要大量的水来稀释。
2. 碱性酸液:如NaOH、Ca(OH)2等,具有较高的脱硫效果和较低的成本,在一定范围内可自动调节pH值。
3. 活性炭:主要用于去除有机污染物和重金属等。
五、工艺参数控制1. 脱硫剂浓度:影响反应速率和脱硫效果。
通常控制在10%~20%之间。
2. 烟气流量:影响反应时间和产物质量。
通常控制在15000~30000m3/h之间。
3. 烟气温度:影响反应速率和产物质量。
通常控制在50℃~70℃之间。
4. 废水排放:湿法脱硫产生的废水含有一定浓度的SO2和脱硫剂,需要进行处理或回收利用。
六、工艺优缺点1. 优点:脱硫效果好,可达到90%以上;适用范围广,可处理多种燃料的烟气;操作简单,设备维护成本低。
2. 缺点:需要大量的水来稀释脱硫剂,造成水资源浪费;废水排放需要进行处理或回收利用;在高含盐、高灰分等条件下容易出现堵塞和结垢等问题。

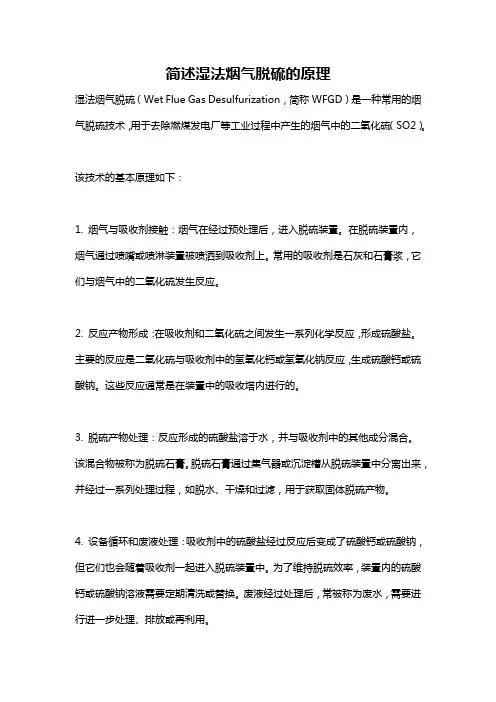

简述湿法烟气脱硫的原理
湿法烟气脱硫(Wet Flue Gas Desulfurization,简称WFGD)是一种常用的烟气脱硫技术,用于去除燃煤发电厂等工业过程中产生的烟气中的二氧化硫(SO2)。
该技术的基本原理如下:
1. 烟气与吸收剂接触:烟气在经过预处理后,进入脱硫装置。
在脱硫装置内,烟气通过喷嘴或喷淋装置被喷洒到吸收剂上。
常用的吸收剂是石灰和石膏浆,它们与烟气中的二氧化硫发生反应。
2. 反应产物形成:在吸收剂和二氧化硫之间发生一系列化学反应,形成硫酸盐。
主要的反应是二氧化硫与吸收剂中的氢氧化钙或氢氧化钠反应,生成硫酸钙或硫酸钠。
这些反应通常是在装置中的吸收塔内进行的。
3. 脱硫产物处理:反应形成的硫酸盐溶于水,并与吸收剂中的其他成分混合。
该混合物被称为脱硫石膏。
脱硫石膏通过集气器或沉淀槽从脱硫装置中分离出来,并经过一系列处理过程,如脱水、干燥和过滤,用于获取固体脱硫产物。
4. 设备循环和废液处理:吸收剂中的硫酸盐经过反应后变成了硫酸钙或硫酸钠,但它们也会随着吸收剂一起进入脱硫装置中。
为了维持脱硫效率,装置内的硫酸钙或硫酸钠溶液需要定期清洗或替换。
废液经过处理后,常被称为废水,需要进行进一步处理、排放或再利用。
总体来说,湿法烟气脱硫技术利用吸收剂与烟气中的二氧化硫之间的化学反应,将二氧化硫转化为易于处理的固体产物。
这种技术已广泛应用于工业领域,减少了对环境的污染,降低了二氧化硫对人类健康和大气的影响。

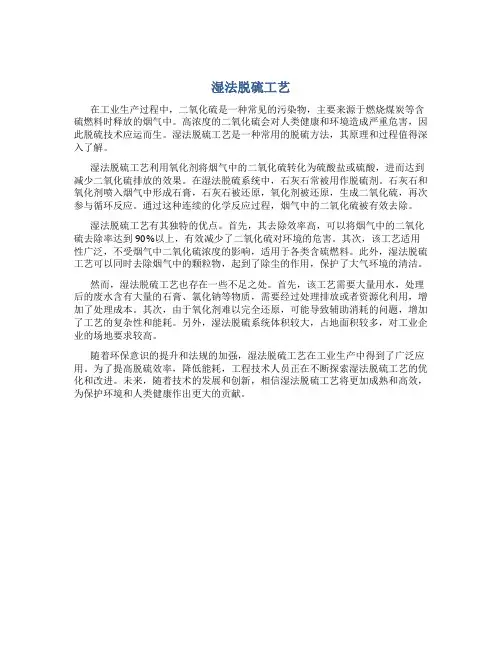

湿法脱硫工艺
在工业生产过程中,二氧化硫是一种常见的污染物,主要来源于燃烧煤炭等含硫燃料时释放的烟气中。
高浓度的二氧化硫会对人类健康和环境造成严重危害,因此脱硫技术应运而生。
湿法脱硫工艺是一种常用的脱硫方法,其原理和过程值得深入了解。
湿法脱硫工艺利用氧化剂将烟气中的二氧化硫转化为硫酸盐或硫酸,进而达到减少二氧化硫排放的效果。
在湿法脱硫系统中,石灰石常被用作脱硫剂。
石灰石和氧化剂喷入烟气中形成石膏,石灰石被还原,氧化剂被还原,生成二氧化硫,再次参与循环反应。
通过这种连续的化学反应过程,烟气中的二氧化硫被有效去除。
湿法脱硫工艺有其独特的优点。
首先,其去除效率高,可以将烟气中的二氧化硫去除率达到90%以上,有效减少了二氧化硫对环境的危害。
其次,该工艺适用性广泛,不受烟气中二氧化硫浓度的影响,适用于各类含硫燃料。
此外,湿法脱硫工艺可以同时去除烟气中的颗粒物,起到了除尘的作用,保护了大气环境的清洁。
然而,湿法脱硫工艺也存在一些不足之处。
首先,该工艺需要大量用水,处理后的废水含有大量的石膏、氯化钠等物质,需要经过处理排放或者资源化利用,增加了处理成本。
其次,由于氧化剂难以完全还原,可能导致辅助消耗的问题,增加了工艺的复杂性和能耗。
另外,湿法脱硫系统体积较大,占地面积较多,对工业企业的场地要求较高。
随着环保意识的提升和法规的加强,湿法脱硫工艺在工业生产中得到了广泛应用。
为了提高脱硫效率,降低能耗,工程技术人员正在不断探索湿法脱硫工艺的优化和改进。
未来,随着技术的发展和创新,相信湿法脱硫工艺将更加成熟和高效,为保护环境和人类健康作出更大的贡献。
