热继电器的分类热继电器是一种用于控制电路的电器设备。
它的工作原理是利用电热效应,使继电器的触点开合,从而控制电路的通断。
根据其结构和工作原理的不同,热继电器可以分为多种类型。
本文将介绍几种常见的热继电器分类。
一、按结构分类1. 直流热继电器直流热继电器是用于直流电路的一种热继电器。
它的结构与交流热继电器类似,但是由于直流电流的特殊性,直流热继电器的触点材料和结构需要特殊设计。
2. 交流热继电器交流热继电器是用于交流电路的一种热继电器。
它的结构分为开关型和控制型两种。
开关型交流热继电器只有一个触点,可以实现通断控制。
控制型交流热继电器有两个触点,一个用于控制,一个用于输出。
3. 电磁式热继电器电磁式热继电器是一种利用电磁力作用的热继电器。
它的结构分为直接动作型和间接动作型两种。
直接动作型电磁式热继电器的触点直接受电磁力作用,开合速度快,但是寿命较短。
间接动作型电磁式热继电器通过杠杆机构将电磁力转化为机械力,开合速度较慢,但是寿命较长。
4. 热敏式热继电器热敏式热继电器是一种利用热敏元件作为控制元件的热继电器。
它的结构简单,价格便宜,但是精度较低,只适用于一些简单的控制场合。
二、按功用分类1. 过载保护热继电器过载保护热继电器是一种用于保护电路的热继电器。
当电路中的电流超过额定值时,过载保护热继电器会自动断开电路,从而保护电路设备不受损坏。
2. 温度控制热继电器温度控制热继电器是一种用于控制温度的热继电器。
它可以根据设定的温度范围,自动控制电路的通断,从而实现温度的控制。
3. 时间延迟热继电器时间延迟热继电器是一种可以实现时间延迟控制的热继电器。
它可以根据设定的时间参数,延迟开合触点,从而实现时间控制的功能。
4. 电流控制热继电器电流控制热继电器是一种可以根据电流大小进行控制的热继电器。
它可以根据电流的大小,自动控制电路的通断,从而实现电流的控制。
三、应用场合分类1. 交流接触器交流接触器是一种用于控制交流电路的热继电器。
接触器类型与分类接触器是一种电气控制装置,用于控制电路的开关。
它通常由电磁继电器和触点组成,可以实现各种自动化控制功能。
接触器根据其结构和电气特性的不同,可以被分为多种类型和分类。
一、按工作原理分类1. 电磁式接触器电磁式接触器是最常见的接触器类型。
它由电磁继电器和触点组成,当电磁继电器通电时,产生的磁场吸引或释放触点,从而实现电路的开关和分合。
2. 热继电器热继电器是一种使用温度敏感元件(如双金属片)作为控制元件的接触器。
当电路中的电流达到一定值时,温度敏感元件被加热弯曲,触点被分离,从而打开电路。
3. 时间继电器时间继电器是一种根据设定时间延迟操作的接触器。
它通过内部的计时装置,在接收到输入信号后,经过一段预设的时间后才进行动作。
二、按控制电压分类1. 直流接触器直流接触器的触点和电磁继电器都设计用于直流电路。
它们通常具有较高的额定电流和电压,适用于直流电源和控制电路。
2. 交流接触器交流接触器的触点和电磁继电器专门用于交流电路。
它们的设计考虑了交流电的瞬态特性和频率要求。
三、按额定电流分类1. 小型接触器小型接触器适用于低电流负载,通常额定电流在几安培以下。
2. 中型接触器中型接触器的额定电流较大,可以承载几个到几十个安培的电流负载。
3. 大型接触器大型接触器适用于高电流负载,可以承载数十到数百安培的电流。
四、按额定功率分类1. 低功率接触器低功率接触器适用于额定功率较小的电路,通常在几千瓦以下。
2. 中功率接触器中功率接触器适用于额定功率在几千瓦到几十千瓦之间的电路。
3. 高功率接触器高功率接触器适用于额定功率超过几十千瓦的电路,可以承载较大的功率负载。
综上所述,接触器根据不同的工作原理、控制电压、额定电流和额定功率的要求,可以分为多种类型和分类。
在实际应用中,我们需要根据具体的控制需求,选择适合的接触器类型,以确保电路的可靠控制和安全运行。

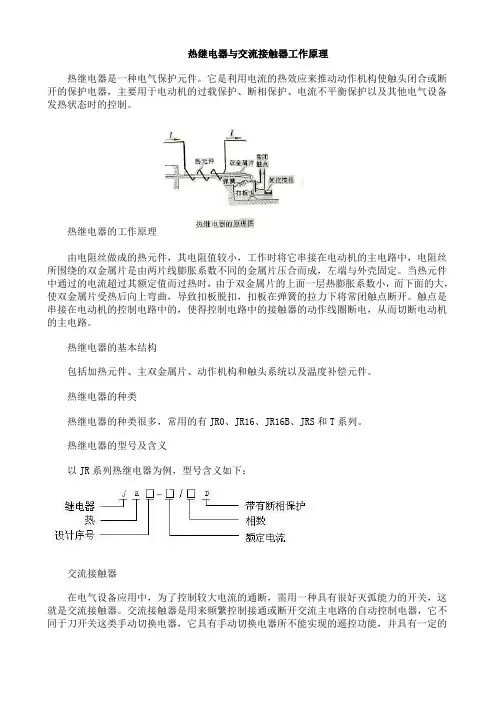

热继电器与交流接触器工作原理热继电器是一种电气保护元件。
它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器,主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。
热继电器的工作原理由电阻丝做成的热元件,其电阻值较小,工作时将它串接在电动机的主电路中,电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成,左端与外壳固定。
当热元件中通过的电流超过其额定值而过热时,由于双金属片的上面一层热膨胀系数小,而下面的大,使双金属片受热后向上弯曲,导致扣板脱扣,扣板在弹簧的拉力下将常闭触点断开。
触点是串接在电动机的控制电路中的,使得控制电路中的接触器的动作线圈断电,从而切断电动机的主电路。
热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。
热继电器的种类热继电器的种类很多,常用的有JR0、JR16、JR16B、JRS和T系列。
热继电器的型号及含义以JR系列热继电器为例,型号含义如下:交流接触器在电气设备应用中,为了控制较大电流的通断,需用一种具有很好灭弧能力的开关,这就是交流接触器。
交流接触器是用来频繁控制接通或断开交流主电路的自动控制电器,它不同于刀开关这类手动切换电器,它具有手动切换电器所不能实现的遥控功能,并具有一定的断流能力。
交流接触器不仅能遥控通断电路,还具有欠压、零电压释放保护功能,它具备频繁操作、工作可靠和性能稳定等优点。
交流接触器的结构接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。
电磁机构包括吸引线圈、静铁心和动铁心,动铁心与动触点相联。
触头分为主触头和辅助触头,主触头用于通断电流较大的主电路,体积较大,一般由三对常开触头组成;辅助触头用于通断电流较小的控制电路,体积较小,一般由两对常开触头和两对常闭触头组成。
所谓触头的常开和常闭,是指接触器未通电动作前触头的原始状态。
交流接触器的型号及含义以CJ系列接触器为例,型号含义如下:交流接触器的工作原理当吸引线圈两端施加额定电压时,产生电磁力,将动铁心(上铁心)吸下,动铁心带动动触点一起下移,使动合触点闭合接通电路,动断触点断开切断电路,当吸引线圈断电时,铁心失去电磁力,动铁心在复位弹簧的作用下复位,触点系统恢复常态。
交流接触器与热继电器的配合方法交流接触器与热继电器是电气控制系统中常见的组合方式,能够实现对电路的自动控制和保护。
接触器作为一种电气控制设备,主要通过控制电磁线圈的通断来实现对电路的开关控制。
而热继电器则是一种根据电路中电流大小来进行动作的继电器,通过热敏元件感应电路中的电流变化,从而实现对电路的保护。
下面将介绍交流接触器与热继电器的配合方法。
交流接触器与热继电器可以通过并联的方式进行配合。
在电气控制系统中,通常会将交流接触器与热继电器并联使用,以实现对电路的自动控制和保护。
当电路中的电流超过热继电器的额定电流时,热继电器会动作,通过控制交流接触器的通断来实现对电路的开关控制。
这种配合方式可以提高电路的安全性和可靠性,同时也能够保护电器设备的正常运行。
交流接触器与热继电器可以通过串联的方式进行配合。
在某些特殊情况下,为了实现对电路的更精确的控制和保护,可以将交流接触器与热继电器串联使用。
当电路中的电流超过热继电器的额定电流时,热继电器会先动作,通过控制交流接触器的通断来实现对电路的开关控制。
这种配合方式可以提高电路的精确度和灵活性,适用于对电流要求较高的场合。
交流接触器与热继电器的配合还需要注意一些细节问题。
首先,需要根据电路的特点和要求选择合适的交流接触器和热继电器。
不同的电路对电流和功率的要求不同,因此在选择设备时需要严格按照电路的要求进行选型。
其次,需要合理设计和布置电气控制系统中的接线,确保交流接触器和热继电器之间的连接准确可靠。
同时,还需要注意交流接触器和热继电器的安装和维护,及时清理设备表面的灰尘和污垢,保持设备的正常运行。
总结起来,交流接触器与热继电器的配合方法主要包括并联和串联两种方式。
通过合理选择设备、设计接线和进行安装维护,可以实现对电路的自动控制和保护。
这种配合方式在电气控制系统中得到了广泛应用,为电路的正常运行和安全保护提供了重要的支持和保障。
希望本文的介绍能够对读者理解交流接触器与热继电器的配合方法有所帮助。
图文认识交流接触器、继电器、变压器、的应用交流接触器是一种自动的电磁式开关,他是用线圈通电来控制触头的导通和分段,静铁芯磁化产生电磁吸力,吸引动铁芯带动触头动作,线圈失去电力后,动铁芯在弹簧的反作用力下释放,从而带动触头恢复到原位。
因为这些电器的种类比较多,所以只介绍几种常见的交流接触器给大家认识,其实只要把图形、符号、懂得如何接线这些学会,差不多的都会用第一种CJX2―1210交流接触器为例,它的结构由控制线圈触点a1、a2,控制线圈工作电压(220V―50HZ)、接触点、主触点组成。
接法图如下:第二种CJX2S ―1210交流接触器为例:它的结构主要有主触点、辅触点、控制线圈触点A1、A2、控制线圈工作电压(220V/230V―50HZ)。
接法如下:第三种NXC-12交流接触器为例:它的结构主触头、线圈接点a1、a2,线圈电压标识,辅触头常开、常闭,接法如下:下面分别是、中间继电器、热继电器、时间继电器的使用(也是种类较多,举例个别的接法)介绍:中间继电器是用于控制在电路中传递中间信号,中间继电器于交流接触器的区别在于中间继电器的触头只能通过小电流(一般不超过5A),当其它电器接触器数量不够或者容量不够时,可借助中间继电器作为中间转换,以增加触点数量,控制多个器件或回路。
热继电器是由发热原件和辅助触点组成,它的作用是保护电动机,防止电动机过载烧毁。
热继电器一般配合接触器使用,将热继电器发热元件串接在主电路上,常闭触点串接在控制电路中,电动机过载时电流升高,流过发热元件电流增加,超过热继电器整定电流,双金属片弯曲变形,通过内部机械转动结构,使热继电器常闭触点分段,切断控制电路,接触器主触点分断,电机停止工作,辅助触点需要复位在热继电器动作后。
时间继电器是使用在较低的电压或电流的电路上,用来切断或接通较高电压、电流的电路。
时间继电器也可以理解为定时器,当到达设定的时间后,它的延时触点会闭合或分开,常见的有晶体管式、数显式、空气阻尼式控制变压器是适用于50/60HZ的交流电路,比较常用的地方机床、机器设备等等一些电器。

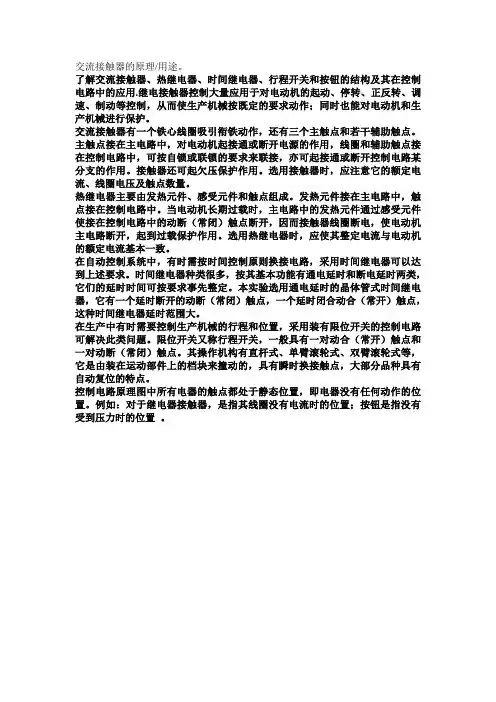

交流接触器的原理/用途。
了解交流接触器、热继电器、时间继电器、行程开关和按钮的结构及其在控制电路中的应用.继电接触器控制大量应用于对电动机的起动、停转、正反转、调速、制动等控制,从而使生产机械按既定的要求动作;同时也能对电动机和生产机械进行保护。
交流接触器有一个铁心线圈吸引衔铁动作,还有三个主触点和若干辅助触点。
主触点接在主电路中,对电动机起接通或断开电源的作用,线圈和辅助触点接在控制电路中,可按自锁或联锁的要求来联接,亦可起接通或断开控制电路某分支的作用。
接触器还可起欠压保护作用。
选用接触器时,应注意它的额定电流、线圈电压及触点数量。
热继电器主要由发热元件、感受元件和触点组成。
发热元件接在主电路中,触点接在控制电路中。
当电动机长期过载时,主电路中的发热元件通过感受元件使接在控制电路中的动断(常闭)触点断开,因而接触器线圈断电,使电动机主电路断开,起到过载保护作用。
选用热继电器时,应使其整定电流与电动机的额定电流基本一致。
在自动控制系统中,有时需按时间控制原则换接电路,采用时间继电器可以达到上述要求。
时间继电器种类很多,按其基本功能有通电延时和断电延时两类,它们的延时时间可按要求事先整定。
本实验选用通电延时的晶体管式时间继电器,它有一个延时断开的动断(常闭)触点,一个延时闭合动合(常开)触点,这种时间继电器延时范围大。
在生产中有时需要控制生产机械的行程和位置,采用装有限位开关的控制电路可解决此类问题。
限位开关又称行程开关,一般具有一对动合(常开)触点和一对动断(常闭)触点。
其操作机构有直杆式、单臂滚轮式、双臂滚轮式等,它是由装在运动部件上的档块来撞动的,具有瞬时换接触点,大部分品种具有自动复位的特点。
控制电路原理图中所有电器的触点都处于静态位置,即电器没有任何动作的位置。
例如:对于继电器接触器,是指其线圈没有电流时的位置;按钮是指没有受到压力时的位置。
交流接触器及热继电器培训交流接触器式用于远距离频繁地接通和断开交直流主电路和大容量控制回路的一种低压电器,在大多数情况下起控制的对象是电动机,但也可以用于其他电力负载如加热器,电炉等。
接触器具有控制容量大,操作频繁的,寿命搞,能远距离控制等优点,同时还具有低压释放的保护功能,所以在电气控制系统中应用十分广泛。
一、交流接触器结构交流接触器主要有触点系统,电磁机构,灭弧装置和其他部件组成。
1、电磁机构电磁机构的作用是讲电磁能转换成机械能,控制触点的闭合或断开。
交流接触器一般采用衔铁绕轴转动的拍合式点此机构和衔铁做直线运动的电磁机构。
由于交流接触器的线圈通电,在铁心中存在磁滞和涡流损耗,会引起铁芯发热,为了减少涡流损耗,磁滞损耗,以免铁芯过度发热,铁芯由硅钢片叠合而成。
同时,为了减少机械振动和噪声,在静铁芯极面上装有短路环。
2、触点系统触点是接触器的执行元件,用来接通和断开电路。
交流接触器一般采用双断开有主触点和辅助触点之分,主触点用以通断主电路,辅助触点用以通断控制回路。
主触点容量大,一般有三对常开触点;辅助触点容量小,通常有两对常开,常闭触点,且分布在主触点两侧。
,。
3、灭弧装置容量在10A以上的接触器都有灭弧装置,对于小容量的接触器,采用双断开桥式触点以利于灭弧,其上有陶瓷灭弧罩,对于大容量的交流接触器常采用栅片灭弧。
4、其他部分交流接触器其他部分主要有底座,反力弹簧,缓冲弹簧,触点压力弹簧,传动结构和接线柱。
反力弹簧的作用是当吸引线圈断电时,迅速使主触点和动合辅助触点断开,缓冲弹簧的作用是缓冲衔铁在吸合时对静铁芯和外壳的冲击力;触点压力弹簧的作用是增加动、静触点之间的压力,增大接触面积以降低接触电阻,避免触点由于接触不良而产生过热灼伤,并有减振作用。
5、工作原理交流接触器的工作原理如图1.20所示。
当交流接触器电磁系统中的线圈6、7间通入交流电流以后,铁芯8被磁化,产生大于反力弹簧10弹力的电磁力,将衔铁9吸合。
电力入门知识—接触器、熔断器、继电器功能及应用一、接触器接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。
1.1接触器工作原理接触器的工作原理是:当接触器线圈通电后,线圈电流会产生磁场,产生的磁场使静铁心产生电磁吸力吸引动铁心,并带动交流接触器点动作,常闭触点断开,常开触点闭合,两者是联动的。
当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原,常开触点断开,常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似。
1.2接触器分类按主触点连接回路的形式分为:直流接触器、交流接触器。
按操作机构分为:电磁式接触器、永磁式接触器。
永磁交流接触器是利用磁极的同性相斥、用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器国内成熟的产品型号:CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。
1.3接触器的选择依据根据电路中负载电流的种类选择接触器的类型;接触器的额定电压应大于或等于负载回路的额定电压;吸引线圈的额定电压应与所接控制电路的额定电压等级一致;额定电流应大于或等于被控主回路的额定电流。
二、熔断器熔断器(fuse)是指当电流超过规定值时,以本身产生的热量使熔体熔断,断开电路的一种电器。
熔断器是根据电流超过规定值一段时间后,以其自身产生的热量使熔体熔化,从而使电路断开;运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中,作为短路和过电流的保护器,是应用最普遍的保护器件之一。
2.1熔断器工作原理利用金属导体作为熔体串联于电路中,当过载或短路电流通过熔体时,因其自身发热而熔断,从而分断电路的一种电器。
熔断器结构简单,使用方便,广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

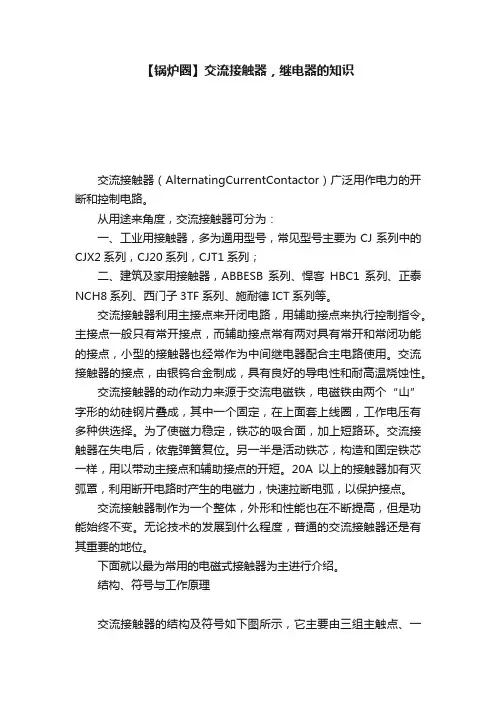

【锅炉圈】交流接触器,继电器的知识交流接触器(AlternatingCurrentContactor)广泛用作电力的开断和控制电路。
从用途来角度,交流接触器可分为:一、工业用接触器,多为通用型号,常见型号主要为CJ系列中的CJX2系列,CJ20系列,CJT1系列;二、建筑及家用接触器,ABBESB系列、悍客HBC1系列、正泰NCH8系列、西门子3TF系列、施耐德ICT系列等。
交流接触器利用主接点来开闭电路,用辅助接点来执行控制指令。
主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁,电磁铁由两个“山”字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。
为了使磁力稳定,铁芯的吸合面,加上短路环。
交流接触器在失电后,依靠弹簧复位。
另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。
20A以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。
交流接触器制作为一个整体,外形和性能也在不断提高,但是功能始终不变。
无论技术的发展到什么程度,普通的交流接触器还是有其重要的地位。
下面就以最为常用的电磁式接触器为主进行介绍。
结构、符号与工作原理交流接触器的结构及符号如下图所示,它主要由三组主触点、一组常闭辅助触点、一组常开辅助触点和控制线圈组成,当给控制线圈通电时,线圈产生磁场,磁场通过铁芯吸引衔铁,而衔铁则通过连杆带动所有的动触点动作,与各自的静触点接触或断开。
交流接触器的主触点允许流过的电流较辅助触点大,故主触点通常接在大电汉的主电路中,辅助触点接在小电流的控制电路中。
有些交流接触器带有联动架,按下联动架可以使内部触点动作,使常开触点闭合、常闭触点断开,在线圈通电时衔铁会动作,联动架也会之运动,因此如果接触器内部的触点不够用时,可以在联动架上安装辅助触点组,接触器线圈通时联动架会带动辅助触点组内部的触点同时动作。
交流接触器的详解,就是每个接线的部位都有什么用!
L1、L2、L3主进线。
T1、T2、T3主岀线。
NC表示常闭点(吸合时变开点)NO表示常开点(吸合时变闭点)。
A1为线圈一端A2为另一端(一般有两个A2,它们是同一点,只为了方便接线)。
只要记住A1A2有相应的电压(380v、220v、36v等)接触器就能吸合
2一个能控制主电源吸和和能控制正转和反转接触器吸和的接线图!问题补充:
谢了,只不过还有一点没有呀!在远方也能控制主电源接触器的吸和!
这张图是我原来回答过的一道题,显示的是电动机正反转控制接线图,而且是采用按钮加接触器辅助触电的双重互锁,带自保持的控制方式,控制回路电压为线电压。
从原理上看是没有问题的,能够实现基本功能。
但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间,这样做的目的是当热继电器动作以后其常闭接点断开,此时整个控制回路除了SB1的一端(“1”)以及热继电器常闭接点的一端(“2”)带电以外,其他元件都不带电,特别是接触器的线圈是不带电的,既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。
因为通常热继电器动作都是由于主回路电流长时间过大,使得继电器内双金属片温度达到动作值后保护动作而切断主回路,达到保护电动机以及接触器的目的。
那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1SB2并联,停止按钮和SB3串联就行了。
热继电器工作原理:
入与输出端子之间连接了双金属片(因2片金属片的热膨胀系数不一样,通过电流的热做功,产生机械形变使金属片向一边弯曲。
电流越大形变越大,形变度相对电流值要延后)。
双金属片的一端悬空,有一片绝缘片在它与一对触点(1常开/1常闭)之间。
电流设定旋钮通过调整绝缘片与双金属片之间的距离来达到调节保护电流值的目的。
当流经双金属片的电流达到设定值,经过一点延迟后推动绝缘片使触点动作。
基本的原理就是这样了,核心部件就是双金属片。
热继电器的主线路(接负载的)螺丝接点比较大,上面三点是三相进,下面三点是三相电出,螺丝接点较小是辅助触点,仔细看有号码95与96是常闭(正常情况是闭合的,过载后会断开),97与98是常开(正常情况是断开的,过载后会闭合)。
有的辅助点只有三个的,那就是95与96是常闭,95与98是常开。
实际的接线图百度一下图片就有呀!
9596接线端子,串入启动电路(它是一个常闭触头,电流一旦超过整定值,断开电源保护电机),9798端子是个常开触头用不用均可,使用时作为开关串入指示灯电路,灯亮时说明电路处于断开状态。
电动机保护启动器里面的热继电器也就是常见的普通双金属片热继电器。
9596为常闭触点,串接入控制回路中,当主回路过流,热继电器动作,常闭触头断开,切断控制回路。
9798为一组常开触点,当热继电器动作,常开点闭合,接通信号回路,如控制回路无信号指示回路,就闲置不接。
绝对不能接220V电源到热继电器,否则会短路。
这种说法和热继电器上是否应该接零线是有区别的。
线控时220V情况接法如下:
1.引一根火线接到接触器线圈一头
2.接触器线圈另一头接跟线到95上面
3.96接根零线就可以了
线控时380V情况接法如下:
1.引一根火线接到接触器线圈一头
2.接触器线圈另一头接跟线到95上面
3.96接另一根火线线就可以了。
