如何根据电动机选择断路器及交流接触器和热继电器

接触器,线经,热继电器断路器选型计算LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】接触器的结构以及其工作原理接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。

电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。

交流接触器过小，其触点容易产生火花、发热，甚至烧坏。

交流接触器的说明书上有使用要求，你参考选择使用就可以了。

其他答案1。

电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。

2。

接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。

依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一个千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为15A 。

1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的线反之可以相对细一点载流量有相关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。

（完整版）断路器接触器热继电器如何选用断路器、接触器、热继电器选择：例1：22KW电机，额定电流44A，启动电流450A,那么如何选择断路器?1、如果客户要求选用D型脱扣曲线的断路器，怎么选择？选择iC65N-D50A/3P或iC65N-D63A/3P断路器。

因为D型脱扣曲线的断路器瞬时磁脱扣动作范围是10-14倍额定电流，即iC65N-D50A/3P的断路器瞬时磁脱扣动作电流是500-700A，大于22KW电机的启动电流450A（如选D40A断路器，那么此断路器瞬时磁脱扣动作电流是400-560A，小于22KW电机的启动电流450A）。

同时此断路器的额定电流是50A，是22KW电机额定电流的1.14倍，当电机过载电流超过50A时，断路器还能起到过载保护功能，与热继电器一起双重保护电机过载。

2、如果客户要求选用C型脱扣曲线的断路器，怎么选择？选择C120H-C100A/3P断路器。

因为C型脱扣曲线的断路器瞬时磁脱扣动作范围是5-10倍额定电流，即C120H-C100A/3P的断路器瞬时磁脱扣动作电流是500-1000A，大于22KW电机的启动电流450A（如选C80A断路器，那么此断路器瞬时磁脱扣动作电流是400-800A，小于22KW电机的启动电流450A）。

但此断路器的额定电流是100A，是22KW电机额定电流的2.3倍，当电机过载电流超过40A 时，断路器不能起到过载保护功能，所以必须选用热继电器来保护电机过载。

那么此断路器只能起到短路保护。

3、如果客户要求使用电动机保护断路器，怎么选择？选择GV3-ME63，热脱扣设定范围40-63A（过载保护）。

因为此断路器专用于电动机保护，所以已经考虑了电机的启动电流问题，断路器瞬时磁脱扣动作电流一定是大于电机的启动电流。

选择此断路器不用再选择热继电器。

但是此类断路器最大额定电流是80A，当大功率电机额定电流超过80A时，就得选择低压配电断路器，即选择例题中1或2问中的断路器。

交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。

电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。

交流接触器过小，其触点容易产生火花、发热，甚至烧坏。

交流接触器的说明书上有使用要求，你参考选择使用就可以了。

其他答案1。

电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。

2。

接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。

依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线 选用断路器 热继电器如何根据电机的功率 考虑电机的额定电压 电流配线 选用断路器 热继电器三相二百二电机 千瓦三点五安培。

常用三百八电机 一个千瓦两安培。

低压六百六电机 千瓦一点二安培。

高压三千伏电机 四个千瓦一安培。

高压六千伏电机 八个千瓦一安培。

一台三相电机 除知道其额定电压以外 还必须知道其额定功率及额定电流 比如 一台三相异步电机 7.5KW 4极 常用一般有2、4、6级 级数不一样 其额定电流也有区别 其额定电路约为15A 。

1、断路器 一般选用其额定电流1.5-2.5倍 常用DZ47-60 32A2、电线 根据电机的额定电流15A 选择合适载流量的电线 如果电机频繁启动 选相对粗一点的线 反之可以相对细一点 载流量有相关计算口决 这里我们选择4平方3、交流接触器 根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号 这里我们选择正泰CJX2--2510 还得注意辅助触点的匹配 不要到时候买回来辅助触点不够用。

热继电器的选择和计算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】看一下本题就知了, 有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10K W，c o sφ＝，η＝？电流I=P/(√3*U*c o sφ*η)=10/***≈20A？选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。

I=P/(√3*U*cosφ*η)=10/***≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为，效率为，计算电动机电流。

解：已知U＝380（V），cosφ＝，η＝，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。

2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10KW，cosφ＝，η＝电流此主题相关图片如下：选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A 的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A 的热继电器，整定值20A。

3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380 V、△接法；cosφ＝；η＝.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（～）I＝（～）×＝～热继电器的电流整定值IZ＝×I＝×＝答：该电动机的额定电流为，保护用的熔体规格可选20A，热继电器的保护整定值应调在4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝；η＝.计算电动机的功率是多少交流接触器应选多大规格保护用熔断器的熔体应选多大解：电动机功率为P＝3UeIe cosφη＝3××28××≈14KW保护用的熔体规格为Ir＝（～）Ie＝（～）×28＝42～70A交流接触器的电流规格为Icj＝（～2）Ie＝（～2）×28＝～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60 A。

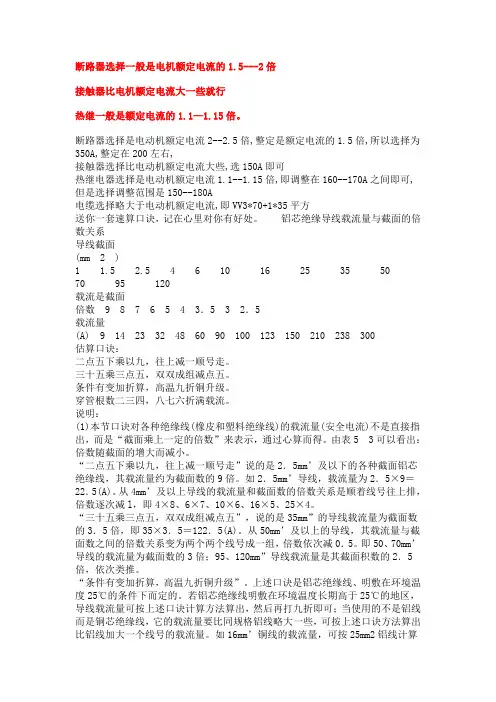

断路器选择一般是电机额定电流的1.5---2倍接触器比电机额定电流大一些就行热继一般是额定电流的1.1—1.15倍。

断路器选择是电动机额定电流2--2.5倍,整定是额定电流的1.5倍,所以选择为350A,整定在200左右,接触器选择比电动机额定电流大些,选150A即可热继电器选择是电动机额定电流1.1--1.15倍,即调整在160--170A之间即可,但是选择调整范围是150--180A电缆选择略大于电动机额定电流,即VV3*70+1*35平方送你一套速算口诀，记在心里对你有好处。

铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 )1 1.5 2.5 4 6 10 16 25 35 5070 95 120载流是截面倍数9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

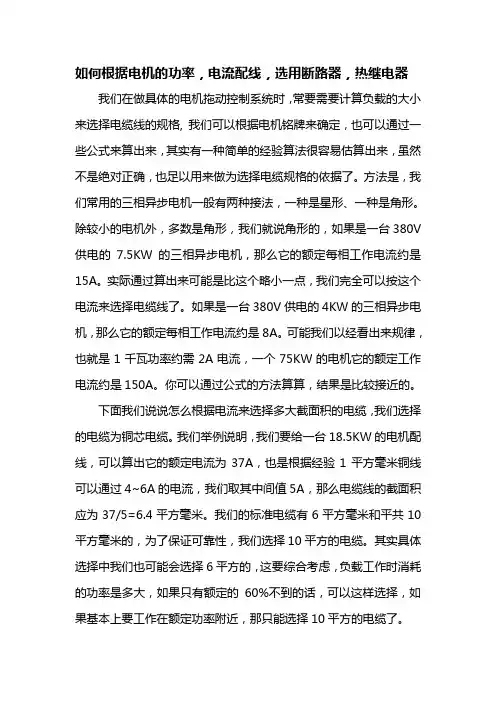

如何根据电机的功率，电流配线，选用断路器，热继电器我们在做具体的电机拖动控制系统时，常要需要计算负载的大小来选择电缆线的规格, 我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形、一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V 供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

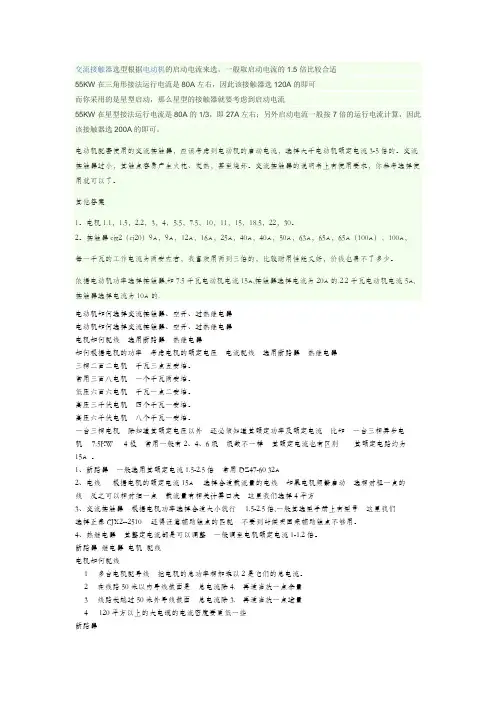

交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.５倍比较合适ﻫ５5KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是８0A旳1/3，即２7Ａ左右；此外启动电流一般按7倍旳运营电流计算，因此该接触器选２00A旳即可。

电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流，选择不小于电动机额定电流３－5倍旳。

交流接触器过小,其触点容易产生火花、发热，甚至烧坏。

交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。

其他答案１。

电机1．1，１.５，2.2，３,4,5.5，7.５,10，１1，1５，１8.5，２2，3０。

ﻫ2。

接触器cｊx２(cj２0)９A，9A，12A,１6A，25A，40A,40A,５0A,63A，６5A,65A（１00Ａ）,1００A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。

根据电动机功率选择接触器,如7.5千瓦电动机电流１5A,接触器选择电流为２0A旳.２．２千瓦电动机电流5Ａ,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一种千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW４极常用一般有２、４、6级级数不同样其额定电流也有区别其额定电路约为１5A 。

1、断路器一般选用其额定电流１.５－２.5倍常用DZ47-60 32A2、电线根据电机旳额定电流１5A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-２.5倍，一般其选型手册上有型号这里我们选择正泰ＣJX2--2５１0还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。

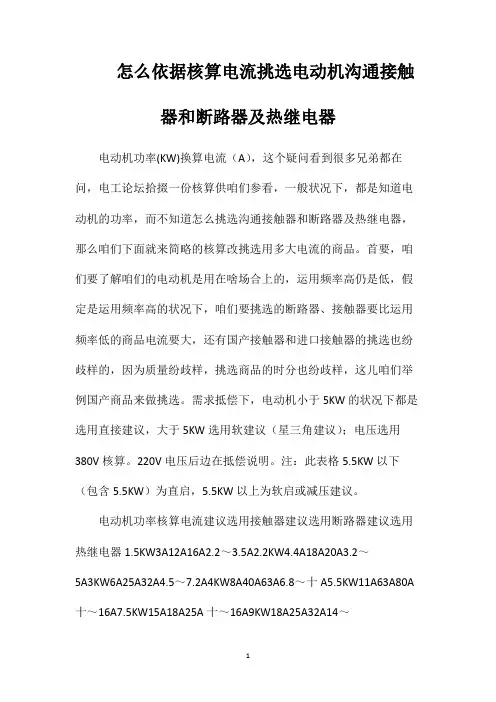

怎么依据核算电流挑选电动机沟通接触器和断路器及热继电器电动机功率(KW)换算电流（A），这个疑问看到很多兄弟都在问，电工论坛拾掇一份核算供咱们参看，一般状况下，都是知道电动机的功率，而不知道怎么挑选沟通接触器和断路器及热继电器，那么咱们下面就来简略的核算改挑选用多大电流的商品。

首要，咱们要了解咱们的电动机是用在啥场合上的，运用频率高仍是低，假定是运用频率高的状况下，咱们要挑选的断路器、接触器要比运用频率低的商品电流要大，还有国产接触器和进口接触器的挑选也纷歧样的，因为质量纷歧样，挑选商品的时分也纷歧样，这儿咱们举例国产商品来做挑选。

需求抵偿下，电动机小于5KW的状况下都是选用直接建议，大于5KW选用软建议（星三角建议）；电压选用380V核算。

220V电压后边在抵偿说明。

注：此表格5.5KW以下（包含5.5KW）为直启，5.5KW以上为软启或减压建议。

电动机功率核算电流建议选用接触器建议选用断路器建议选用热继电器1.5KW3A12A16A2.2～3.5A2.2KW4.4A18A20A3.2～5A3KW6A25A32A4.5～7.2A4KW8A40A63A6.8～十A5.5KW11A63A80A 十～16A7.5KW15A18A25A十～16A9KW18A25A32A14～22A11KW22A32A50A20～32A15KW30A40A63A28～45A18.5KW37A50A63A28～45A22KW4463A80A40～63A30KW60A80A 十0A40～63A37KW74A95A125A53～85A45KW90A1十A150A75～120A55KW1十A150200A75～120A75KW150A200A225A十0～16090KW180A250A300A200A1十KW220A300A350A300A132KW270A350A400A300A160KW320A400A50 0A400A185KW370A450A630A500A200KW400A500A630A500A有关于一再建议或线路过长的建议拓宽电流20%以保证接触器安全运用，一样断路器和热继电器也拓宽20%电流。

电气设计元器件如何选型等主回路器件，主要考虑的参数是电流，过载倍数。

电气控制柜元器件总空开大小的选择：①元器件总空开的额定电压≥线路的额定电压；②元器件总空开额定电流≥各个支路的计算负载电流；③元器件总空开的极限通断能力≥线路中最大的短路电流。

④线路末端单相对地短路电流≥1.25倍总空开瞬时(或短延时)脱扣整定电流。

⑤脱扣器的额定电流≥线路的计算电流。

⑥欠电压脱扣器的额定电压=线路的额定电压。

断路器作为上下级保护时，其动作应有选择性，上下级间应相互配合，并注意如下问题：1）断路器的上下级动作为选择性时，应注意电流脱扣器整定值与时间配合，通常上级断路器的过载长延时和短路短延时的整定电流，宜不小于下级断路器整定值的1.3倍，以保证上下级之间的动作选择性。

一般情况下第一级断路器（如变压器低压侧进线）宜选用过载长延时、短路短延时（0～0.5s延时可调）保护特性，不设短路瞬时脱扣器。

第二级断路器宜选用过载长延时、短路短延时、短路瞬时及接地故障保护等。

母联断路器宜设过载长延时、短路短延时保护。

第一级和第二级短路延时，应有一个级差时间，宜不小于0.2 s。

2）当上一级为选择型断路器，下一级为非选择型断路器时，上级断路器的短路短延时脱扣器整定电流，应不小于下级断路器短路瞬时脱扣器整定电流的1.3倍；上级断路器瞬时脱扣器整定电流，应大于下级断路器出线端单相短路电流的1.2倍。

3）当上下级都为非选择型断路器时，应加大上下级断路器的脱扣器整定电流值的级差。

上级断路器长延时脱扣器整定电流宜不小于下级断路器长延时脱扣器整定电流2倍；上级断路器的瞬时脱扣器整定电流应不小于下级断路器瞬时脱扣器整定电流的1.4倍。

4）当下级断路器出口端短路电流大于上级断路器的瞬时脱扣器整定电流时，下级断路器宜选用限流型断路器，以保证选择性的要求。

5）上下级断路器距离很近时，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器，使之延时动作，以保证有选择配合。

电动机如何选用热继电器和接触器电动机接触器热元件的选择：口决：电动机选接流，两倍额电流求；电动机选热件，一点二五额流算；一倍额流来整定，过载保护有保证。

说明：一般交流接触器的额定电流按电动机额定电流的1.3～2倍选择，口决中取最大值。

电动机过负荷保护采用热继电器时，继电器的额定电流通常不小于电动机额定电流的1.1～1.25倍，整定值按电动机1倍电流整定。

转贴：热继电器的选用方法为使热继电器能真正起到保护作用，必须要正确选用热继电器。

过去大家都习惯按电动机额定电流来选用热继电器，实际上这样是不够确当的，如果保护一台重载起动的电动机，只按电动机额定电流选用，那么电动机在起动时热继电器就要脱扣，造成误动作。

因此在选用热继电器时，要考虑几个基本条件。

（一）电动机的容量和电压是选择热继电器的主要依据。

（二）按电动机所带负载性质来选用；例如是轻载还是重载，是长期工作还是短期工作等等。

（三）电动机的起动时间及起动电流倍数，是选用热继电器的重要依据。

如果负载惯性居大起动时间长，所选用的热继电器的整定电流应比电动机额定电流稍高，才能达到正确保护。

如果出厂的整定电流与选用值有差距，可用调节凸轮调到合适值。

（四）我国目前生产的热继电器，基本上适用于轻载起动长期工作，或间断长期工作的电动机保护。

对反复短时工作的电动机的保护，只有一定的适应性，而对密集起动正反转工作，及转子反接制动的电动机，则不能起到充分保护作用，在选用热继电器时必须注意这一点。

例1 有一台电压380伏20千瓦电动机，拖动脱水离心机，用补偿器降压起动，起动电流为额定电流的2.5（40x2.5=100安），起动时间为40秒然后进入满载运行。

试问热继电器如何选择？刻度电流如何整定？解：由热继电器特性知，当刻度电流倍数为2.5倍时，动作时间小于2分钟。

根据给定的条件电动机起动电流为100安，起动时间40秒，所以应将电流调到40安，电动机在40秒内起动，热继电器不会动作。

问： 22kw电动机应该选多大的交流接触器，热继电器，塑壳断路器，和进出现电缆，。

给个计算方法和元器件的型号答：1、算出额定电流I=P/1.732UcosΦ=22/1.732/0.38/0.8=22/0.53=42A2、热继电器按额定电流的1.2倍左右选择，选50A的3、塑壳断路器按额定电流的1.5倍至2倍范围选择，选60或80A的。

4、交流接触器按额定电流的2倍左右选择，选80或100A的。

5、电缆选择如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。

如果是百米以上的距离，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离于远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。

选择导线必须满足的四个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。

2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。

3）大档距和小负荷还要根据导线受力情况，考虑机械强度问题，要保证导线能承受拉力.4)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。

导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

追问：那能不能给我个导线载流量的标准。

一、电动机额定电流的速算速查1．电动机额电流的对表速查在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。

现在使用“电动机配用断路器、熔断器、接触器、电子型电动机保护器及导线选用速查表”，根据电动机的额定容量，即可查出所对应的额定电流。

例如一台Y132M-4型7．5kW电动机，从速查表查得其额定电流为15．4A。

2．电动机额定电流的速算口诀及经验公式(1)运算口诀：电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。

通常指常用的380V、功率因数在0．8左右的三相异步电动机，“将千瓦效加一倍” 即电动机的额定电流。

（2)经验公式：电动机额定电流(A)=电动机容量(kw) 数×2上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2型5．5kW 电动机，用速算口诀或经验公式算得其额定电流：5．5x2=1 1A。

二、电动机配用断路器的选择低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

1．电动机保护用断路器选用原则(1)长延时电流整定值等于电动机额定电流。

(2)瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8-15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。

对于保护绕线转子电动机的断路器，瞬时整定电流等于(3—6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

(3) 6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。

按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。

2．断路器规格型号的对照表速查例如一台Y160M-4型11kW电动机，从速查表查得应配用DZ5—50型、热脱扣器额定电流为25A的断路器。

一、电动机额定电流的速算速查1．电动机额电流的对表速查在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。

现在使用“电动机配用断路器、熔断器、接触器、电子型电动机保护器及导线选用速查表”，根据电动机的额定容量，即可查出所对应的额定电流。

例如一台Y132M-4型7．5kW电动机，从速查表查得其额定电流为15．4A。

2．电动机额定电流的速算口诀及经验公式(1)运算口诀：电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。

通常指常用的380V、功率因数在0．8左右的三相异步电动机，“将千瓦效加一倍” 即电动机的额定电流。

（2)经验公式：电动机额定电流(A)=电动机容量(kw) 数×2上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2型5．5kW电动机，用速算口诀或经验公式算得其额定电流：5．5x2=1 1A。

二、电动机配用断路器的选择低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

1．电动机保护用断路器选用原则(1)长延时电流整定值等于电动机额定电流。

(2)瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8-15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。

对于保护绕线转子电动机的断路器，瞬时整定电流等于(3—6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

(3) 6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。

按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。

2．断路器规格型号的对照表速查例如一台Y160M-4型11kW电动机，从速查表查得应配用DZ5—50型、热脱扣器额定电流为25A的断路器。

几类常用开关的国标定义：1)接触器：能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气.可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制。

是一种“控制用”开关。

接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。

扩展资料：交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。

交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。

当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。

2)负荷开关：在断开位置上，能够满足对隔离器所规定的隔离要求的一种开关。

可实现电流的彻底、安全分断，主要用于负载的安全维护，是一种“维修用”开关。

3)断路器：能够接通、承载和分断正常电路条件下电流；也能在规定的非正常条件下，接通、承载一定时间和分断电流的一种机械开关电器。

可实现过载、短路保护主要用于负载和短路的保护,是一种“保护用”开关。

4)继电器：是用于控制回路的，一个继电器往往有几对常开/常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路；接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。

继电器，接触器应该说是同一类型的器件，通过线圈而达到小电流控制大电流的作用，而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。

断路器和接触器都是用来接通和断开电路的。

一般情况下，断路器的额定电流比接触器大(目前中压接触器最大为630A)；断路器具有很好的短路电流开断能力(目前中压系统最大可做80KA)，而接触器需要和熔断器配合才能开断短路电流；接触器的额定电流开断次数要比断路器多(一般都超过30万次)，适合频繁操作。
