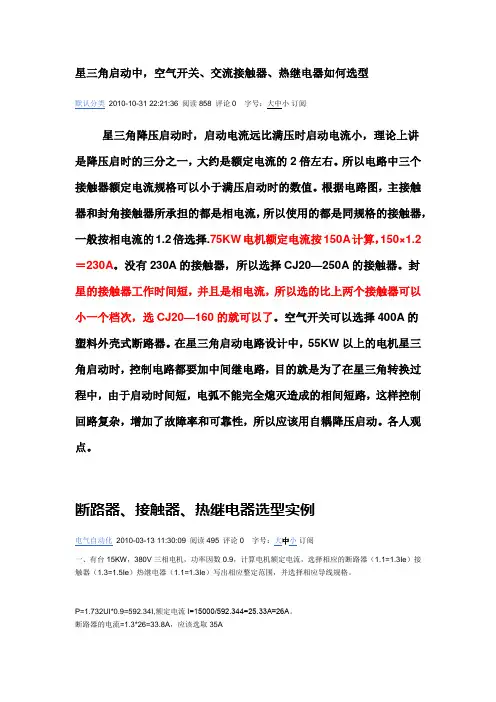

星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

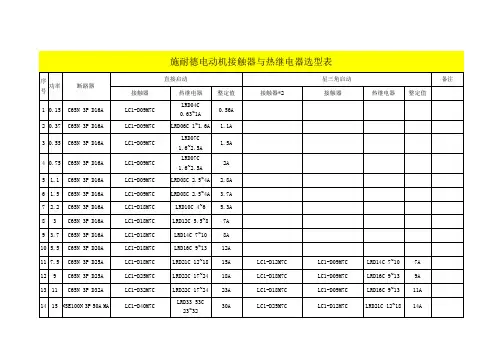

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。

机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。

-主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右.。

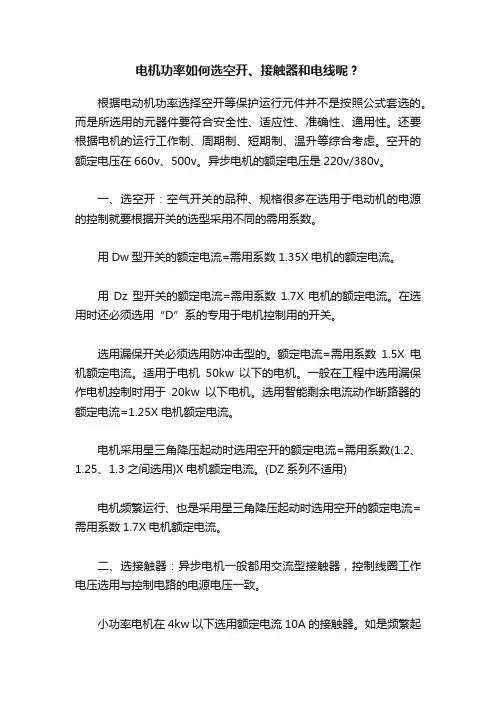

电机功率如何选空开、接触器和电线呢？根据电动机功率选择空开等保护运行元件并不是按照公式套选的。

而是所选用的元器件要符合安全性、适应性、准确性、通用性。

还要根据电机的运行工作制、周期制、短期制、温升等综合考虑。

空开的额定电压在660v、500v。

异步电机的额定电压是220v/380v。

一、选空开：空气开关的品种、规格很多在选用于电动机的电源的控制就要根据开关的选型采用不同的需用系数。

用Dw型开关的额定电流=需用系数 1.35X电机的额定电流。

用Dz型开关的额定电流=需用系数1.7X电机的额定电流。

在选用时还必须选用“D”系的专用于电机控制用的开关。

选用漏保开关必须选用防冲击型的。

额定电流=需用系数1.5X电机额定电流。

适用于电机50kw以下的电机。

一般在工程中选用漏保作电机控制时用于20kw以下电机。

选用智能剩余电流动作断路器的额定电流=1.25X电机额定电流。

电机采用星三角降压起动时选用空开的额定电流=需用系数(1.2、1.25、1.3之间选用)X电机额定电流。

(DZ系列不适用)电机频繁运行、也是采用星三角降压起动时选用空开的额定电流=需用系数1.7X电机额定电流。

二、选接触器：异步电机一般都用交流型接触器，控制线圈工作电压选用与控制电路的电源电压一致。

小功率电机在4kw以下选用额定电流10A的接触器。

如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选20A的。

小功率电机在5kw到10kw之间选用额定电流20A的接触器。

如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选40A的。

当电机功率在10kw以上采用星三角降压起动时星形起动电流是电机额定电流的1/3，选用星形接触器的额定电流=(0.35到0.5)倍电机额定电流。

两只三角接触器的额定电流=1.7倍的电机额定电流。

如果频繁起动星形接触器额定电流=0.5倍电机额定电流，两只三角接触器额定电流=2倍的电机额定电流。

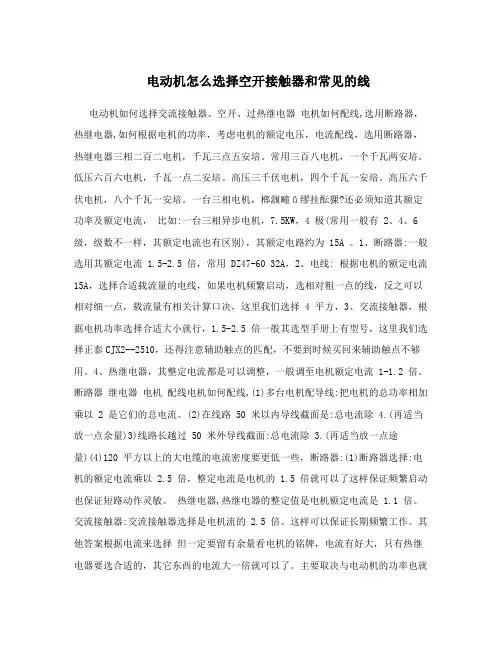

电动机怎么选择空开接触器和常见的线电动机如何选择交流接触器、空开、过热继电器电机如何配线,选用断路器，热继电器,如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，榔涠疃ǖ缪挂酝猓?还必须知道其额定功率及额定电流，比如:一台三相异步电机，7.5KW，4 极(常用一般有 2、4、6 级，级数不一样，其额定电流也有区别)，其额定电路约为 15A 。

1、断路器:一般选用其额定电流 1.5-2.5 倍，常用 DZ47-60 32A，2、电线: 根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择 4 平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5 倍一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流 1-1.2 倍。

断路器继电器电机配线电机如何配线,(1)多台电机配导线:把电机的总功率相加乘以 2 是它们的总电流。

(2)在线路 50 米以内导线截面是:总电流除 4.(再适当放一点余量)3)线路长越过 50 米外导线截面:总电流除 3.(再适当放一点途量)(4)120 平方以上的大电缆的电流密度要更低一些，断路器:(1)断路器选择:电机的额定电流乘以 2.5 倍，整定电流是电机的 1.5 倍就可以了这样保证频繁启动也保证短路动作灵敏。

热继电器,热继电器的整定值是电机额定电流是 1.1 倍。

交流接触器:交流接触器选择是电机流的 2.5 倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。

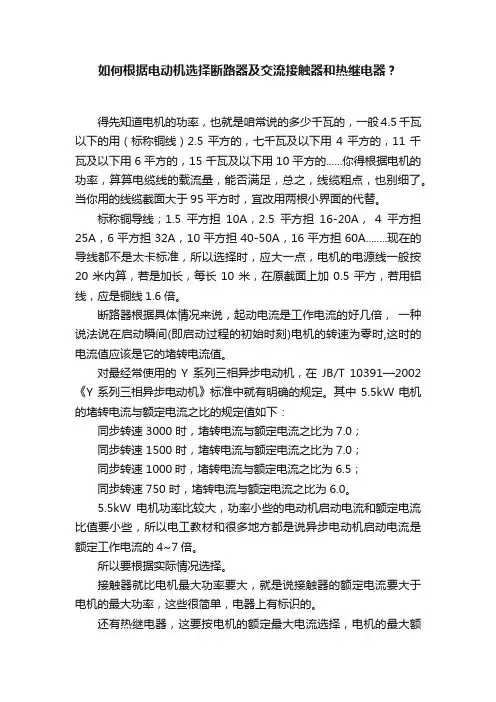

如何根据电动机选择断路器及交流接触器和热继电器？得先知道电机的功率，也就是咱常说的多少千瓦的，一般4.5千瓦以下的用（标称铜线）2.5平方的，七千瓦及以下用4平方的，11千瓦及以下用6平方的，15千瓦及以下用10平方的......你得根据电机的功率，算算电缆线的载流量，能否满足，总之，线缆粗点，也别细了。

当你用的线缆截面大于95平方时，宜改用两根小界面的代替。

标称铜导线；1.5平方担10A，2.5平方担16-20A，4平方担25A，6平方担32A，10平方担40-50A，16平方担60A........现在的导线都不是太卡标准，所以选择时，应大一点，电机的电源线一般按20米内算，若是加长，每长10米，在原截面上加0.5平方，若用铝线，应是铜线1.6倍。

断路器根据具体情况来说，起动电流是工作电流的好几倍，一种说法说在启动瞬间(即启动过程的初始时刻)电机的转速为零时,这时的电流值应该是它的堵转电流值。

对最经常使用的Y系列三相异步电动机，在JB/T 10391—2002 《Y系列三相异步电动机》标准中就有明确的规定。

其中5.5kW电机的堵转电流与额定电流之比的规定值如下：同步转速 3000 时，堵转电流与额定电流之比为7.0；同步转速 1500 时，堵转电流与额定电流之比为7.0；同步转速 1000时，堵转电流与额定电流之比为6.5；同步转速 750 时，堵转电流与额定电流之比为6.0。

5.5kW电机功率比较大，功率小些的电动机启动电流和额定电流比值要小些，所以电工教材和很多地方都是说异步电动机启动电流是额定工作电流的4~7倍。

所以要根据实际情况选择。

接触器就比电机最大功率要大，就是说接触器的额定电流要大于电机的最大功率，这些很简单，电器上有标识的。

还有热继电器，这要按电机的额定最大电流选择，电机的最大额定电流，在它的调整范围内就可以，热继电器的动作电流是整定电流（就是你调定的那个数值的）的1倍多，那么你调定的整定电流，就只能小于或等于电机的额定电流，太小了就不能正常工作，若大了，就起不到保护作用了，随着工作积累，经验会越来越多，以上仅供参考！！。

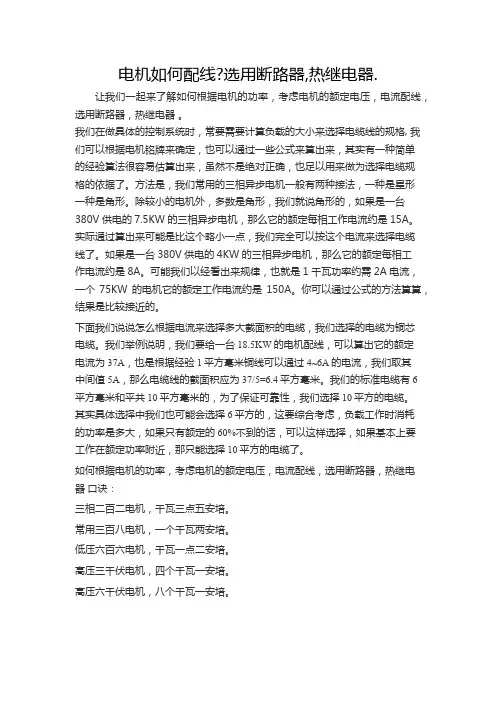

电机如何配线?选用断路器,热继电器.让我们一起来了解如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器。

我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格, 我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

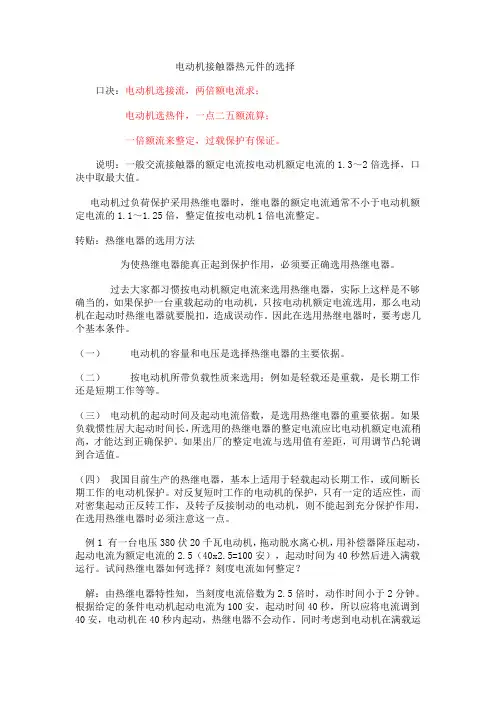

电动机接触器热元件的选择口决：电动机选接流，两倍额电流求；电动机选热件，一点二五额流算；一倍额流来整定，过载保护有保证。

说明：一般交流接触器的额定电流按电动机额定电流的1.3～2倍选择，口决中取最大值。

电动机过负荷保护采用热继电器时，继电器的额定电流通常不小于电动机额定电流的1.1～1.25倍，整定值按电动机1倍电流整定。

转贴：热继电器的选用方法为使热继电器能真正起到保护作用，必须要正确选用热继电器。

过去大家都习惯按电动机额定电流来选用热继电器，实际上这样是不够确当的，如果保护一台重载起动的电动机，只按电动机额定电流选用，那么电动机在起动时热继电器就要脱扣，造成误动作。

因此在选用热继电器时，要考虑几个基本条件。

（一）电动机的容量和电压是选择热继电器的主要依据。

（二）按电动机所带负载性质来选用；例如是轻载还是重载，是长期工作还是短期工作等等。

（三）电动机的起动时间及起动电流倍数，是选用热继电器的重要依据。

如果负载惯性居大起动时间长，所选用的热继电器的整定电流应比电动机额定电流稍高，才能达到正确保护。

如果出厂的整定电流与选用值有差距，可用调节凸轮调到合适值。

（四）我国目前生产的热继电器，基本上适用于轻载起动长期工作，或间断长期工作的电动机保护。

对反复短时工作的电动机的保护，只有一定的适应性，而对密集起动正反转工作，及转子反接制动的电动机，则不能起到充分保护作用，在选用热继电器时必须注意这一点。

例1 有一台电压380伏20千瓦电动机，拖动脱水离心机，用补偿器降压起动，起动电流为额定电流的2.5（40x2.5=100安），起动时间为40秒然后进入满载运行。

试问热继电器如何选择？刻度电流如何整定？解：由热继电器特性知，当刻度电流倍数为2.5倍时，动作时间小于2分钟。

根据给定的条件电动机起动电流为100安，起动时间40秒，所以应将电流调到40安，电动机在40秒内起动，热继电器不会动作。

同时考虑到电动机在满载运行过程中可能发生1.2倍额定电流的过载情况，所以热继电器的额定电流选得比电动机额定电流大一点，故选用JR0-60/3型热继电器。

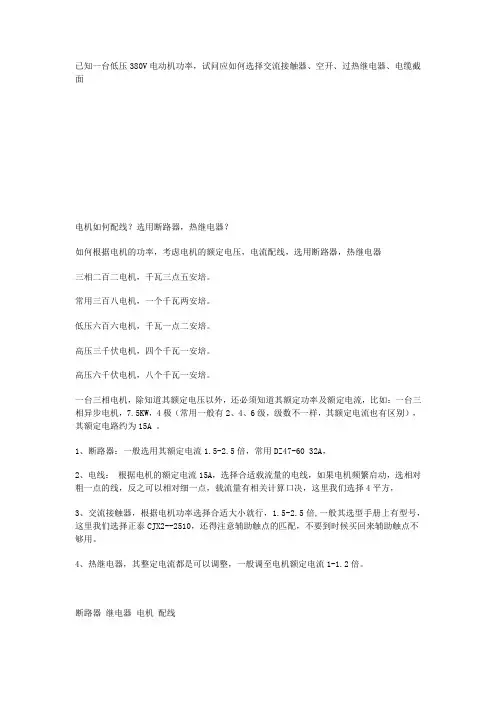

已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。

一、电动机额定电流的速算速查1．电动机额电流的对表速查在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。

现在使用“电动机配用断路器、熔断器、接触器、电子型电动机保护器及导线选用速查表”，根据电动机的额定容量，即可查出所对应的额定电流。

例如一台Y132M-4型7．5kW电动机，从速查表查得其额定电流为15．4A。

2．电动机额定电流的速算口诀及经验公式(1)运算口诀：电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。

通常指常用的380V、功率因数在0．8左右的三相异步电动机，“将千瓦效加一倍” 即电动机的额定电流。

（2)经验公式：电动机额定电流(A)=电动机容量(kw) 数×2上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2型5．5kW电动机，用速算口诀或经验公式算得其额定电流：5．5x2=1 1A。

二、电动机配用断路器的选择低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

1．电动机保护用断路器选用原则(1)长延时电流整定值等于电动机额定电流。

(2)瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8-15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。

对于保护绕线转子电动机的断路器，瞬时整定电流等于(3—6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

(3) 6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。

按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。

2．断路器规格型号的对照表速查例如一台Y160M-4型11kW电动机，从速查表查得应配用DZ5—50型、热脱扣器额定电流为25A的断路器。

接触器的结构以及其工作原理接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
