热继电器的选择和计算

接触器,线经,热继电器断路器选型计算LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】接触器的结构以及其工作原理接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

主要电气选型及参数说明
电气设备的选型是发电厂和变电所设计中的重要环节，需要确保供配电的安全可靠，同时追求技术的先进性和经济的合理性。

以下是电气设备选型及参数说明：
1. 高压电气设备选择的一般条件：
按正常工作条件选择：包括额定电压、最高工作电压、额定电流、频率、开断电流等。

按短路条件校验：包括动稳定和热稳定校验。

按环境工作条件选择：如温度、湿度、海拔等。

2. 三相交流电动机的额定电流计算：
经验公式：在380V电压下，额定电流=功率2。

理论公式：P=UI cosφ，其中cosφ为功率因数，一般取。

3. 交流接触器的选型：主触点额定电流一般为电动机额定电流的1到倍，通常选择倍的电动机额定电流。

4. 热继电器的选型：整定电流为倍的电动机额定电流。

5. 空气开关的选型：
额定电压必须大于等于线路额定电压。

额定电流和过电流脱扣器的额定电流（整定电流）大于等于线路计算负荷电流。

6. 其他注意事项：
根据装置地点、使用条件、检修和运行等要求，对电气设备进行种类和型式的选择。

当环境条件（如气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度）超过一般电气设备使用条件时，应采取相应措施。

总的来说，电气设备的选型是一个复杂的过程，需要考虑多种因素，包括设备的工作条件、环境条件以及经济和技术要求等。

因此，在进行电气设备的选型时，建议咨询专业的电气工程师或相关专家进行评估和选择。

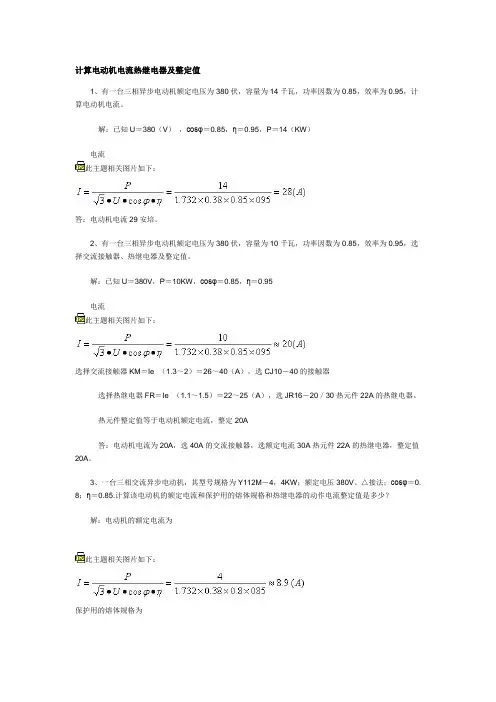

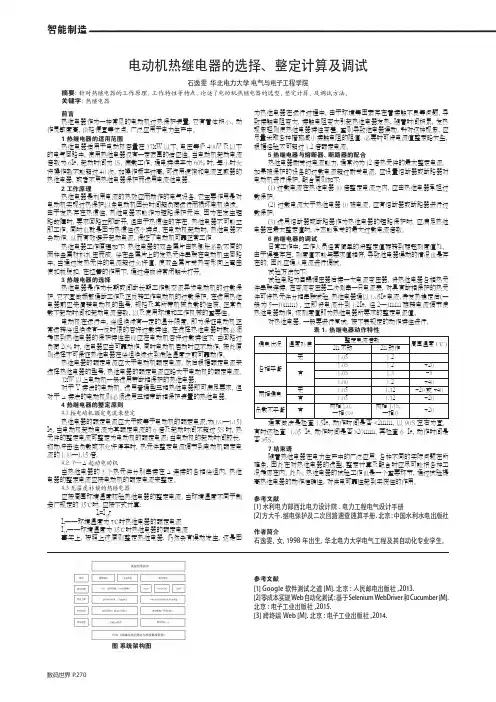

计算电动机电流热继电器及整定值1、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。

解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。

2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流此主题相关图片如下：选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。

3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0. 8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A热继电器的电流整定值IZ＝1.0×I＝1.0×8.9＝8.9A答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW保护用的熔体规格为Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A交流接触器的电流规格为Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。

盛年不重来，一日难再晨。

及时宜自勉，岁月不待人。

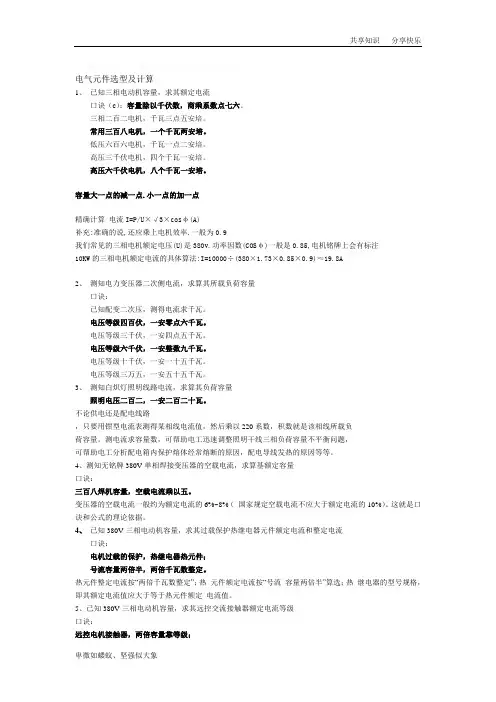

电气元件选型及计算1、已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

容量大一点的减一点.小一点的加一点精确计算电流I=P/U×√3×cosφ(A)补充:准确的说,还应乘上电机效率.一般为0.9我们常见的三相电机额定电压(U)是380v.功率因数(COSφ)一般是0.85,电机铭牌上会有标注10KW的三相电机额定电流的具体算法:I=10000÷(380×1.73×0.85×0.9)≈19.8A2、测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。

电压等级四百伏，一安零点六千瓦。

电压等级三千伏，一安四点五千瓦。

电压等级六千伏，一安整数九千瓦。

电压等级十千伏，一安一十五千瓦。

电压等级三万五，一安五十五千瓦。

3、测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。

不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。

测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等等。

4、测知无铭牌380V单相焊接变压器的空载电流，求算基额定容量口诀：三百八焊机容量，空载电流乘以五。

变压器的空载电流一般约为额定电流的6%~8%（国家规定空载电流不应大于额定电流的10%）。

这就是口诀和公式的理论依据。

4、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件；号流容量两倍半，两倍千瓦数整定。

热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值。

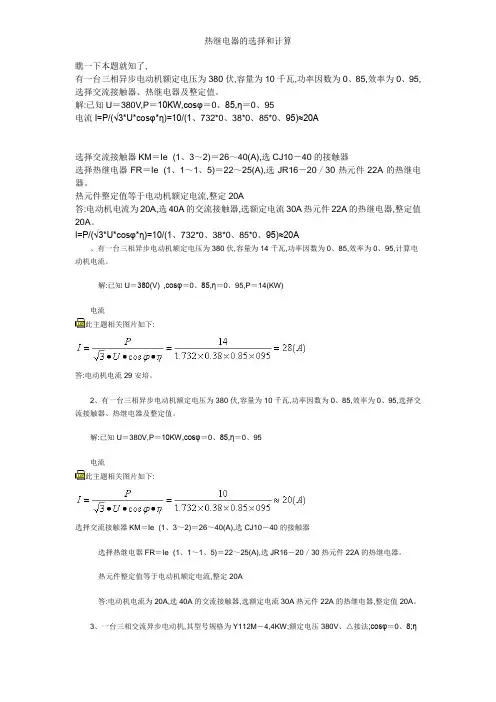

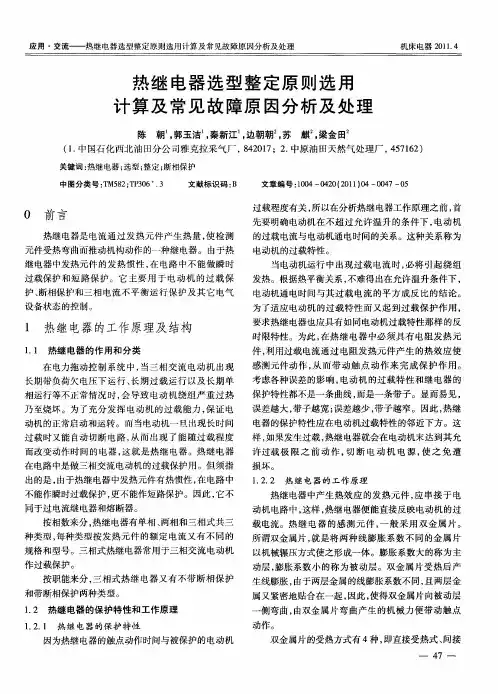

热继电器的选择和计算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】看一下本题就知了, 有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10K W，c o sφ＝，η＝？电流I=P/(√3*U*c o sφ*η)=10/***≈20A？选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。

I=P/(√3*U*cosφ*η)=10/***≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为，效率为，计算电动机电流。

解：已知U＝380（V），cosφ＝，η＝，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。

2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10KW，cosφ＝，η＝电流此主题相关图片如下：选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A 的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A 的热继电器，整定值20A。

3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380 V、△接法；cosφ＝；η＝.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（～）I＝（～）×＝～热继电器的电流整定值IZ＝×I＝×＝答：该电动机的额定电流为，保护用的熔体规格可选20A，热继电器的保护整定值应调在4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝；η＝.计算电动机的功率是多少交流接触器应选多大规格保护用熔断器的熔体应选多大解：电动机功率为P＝3UeIe cosφη＝3××28××≈14KW保护用的熔体规格为Ir＝（～）Ie＝（～）×28＝42～70A交流接触器的电流规格为Icj＝（～2）Ie＝（～2）×28＝～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60 A。

瞧一下本题就知了,有一台三相异步电动机额定电压为380伏,容量为10千瓦,功率因数为0、85,效率为0、95,选择交流接触器、热继电器及整定值。

解:已知U＝380V,P＝10KW,cosφ＝0、85,η＝0、95电流I=P/(√3*U*cosφ*η)=10/(1、732*0、38*0、85*0、95)≈20A选择交流接触器KM＝Ie×(1、3～2)＝26～40(A),选CJ10－40的接触器选择热继电器FR＝Ie×(1、1～1、5)＝22～25(A),选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流,整定20A答:电动机电流为20A,选40A的交流接触器,选额定电流30A热元件22A的热继电器,整定值20A。

I=P/(√3*U*cosφ*η)=10/(1、732*0、38*0、85*0、95)≈20A、有一台三相异步电动机额定电压为380伏,容量为14千瓦,功率因数为0、85,效率为0、95,计算电动机电流。

解:已知U＝380(V) ,cosφ＝0、85,η＝0、95,P＝14(KW)电流此主题相关图片如下:答:电动机电流29安培。

2、有一台三相异步电动机额定电压为380伏,容量为10千瓦,功率因数为0、85,效率为0、95,选择交流接触器、热继电器及整定值。

解:已知U＝380V,P＝10KW,cosφ＝0、85,η＝0、95电流此主题相关图片如下:选择交流接触器KM＝Ie×(1、3～2)＝26～40(A),选CJ10－40的接触器选择热继电器FR＝Ie×(1、1～1、5)＝22～25(A),选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流,整定20A答:电动机电流为20A,选40A的交流接触器,选额定电流30A热元件22A的热继电器,整定值20A。

3、一台三相交流异步电动机,其型号规格为Y112M－4,4KW;额定电压380V、△接法;cosφ＝0、8;η＝0、85、计算该电动机的额定电流与保护用的熔体规格与热继电器的动作电流整定值就是多少？解:电动机的额定电流为此主题相关图片如下:保护用的熔体规格为Ir＝(1、5～2、5)I＝(1、5～2、5)×8、9A＝13、4～22、3A热继电器的电流整定值IZ＝1、0×I＝1、0×8、9＝8、9A答:该电动机的额定电流为8、9A,保护用的熔体规格可选20A,热继电器的保护整定值应调在8、9A4、一台三相异步电动机额定电压380V;额定电流28A;cosφ＝0、85;η＝0、9、计算电动机的功率就是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解:电动机功率为P＝3UeIe cosφη＝3×0、38×28×0、85×0、9≈14KW保护用的熔体规格为Ir＝(1、5～2、5)Ie＝(1、5～2、5)×28＝42～70A交流接触器的电流规格为Icj＝(1、3～2)Ie＝(1、3～2)×28＝36、4～56A答:电动机的功率14KW;交流接触器可选CJ20型40A;保护用的熔体可选60A。

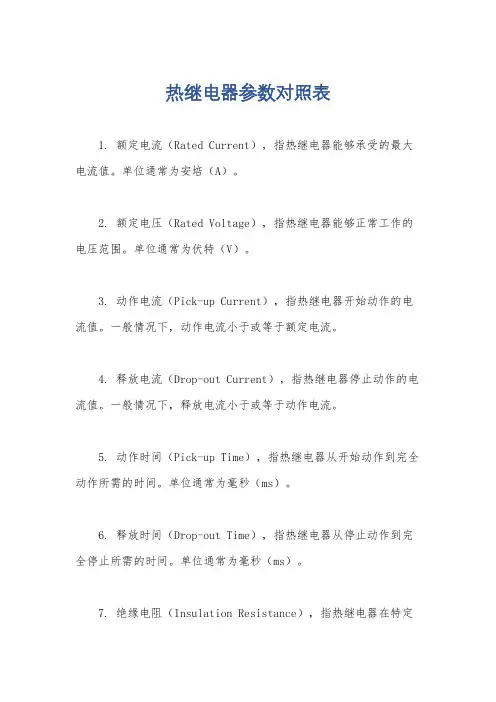

热继电器参数对照表1. 额定电流（Rated Current），指热继电器能够承受的最大电流值。

单位通常为安培（A）。

2. 额定电压（Rated Voltage），指热继电器能够正常工作的电压范围。

单位通常为伏特（V）。

3. 动作电流（Pick-up Current），指热继电器开始动作的电流值。

一般情况下，动作电流小于或等于额定电流。

4. 释放电流（Drop-out Current），指热继电器停止动作的电流值。

一般情况下，释放电流小于或等于动作电流。

5. 动作时间（Pick-up Time），指热继电器从开始动作到完全动作所需的时间。

单位通常为毫秒（ms）。

6. 释放时间（Drop-out Time），指热继电器从停止动作到完全停止所需的时间。

单位通常为毫秒（ms）。

7. 绝缘电阻（Insulation Resistance），指热继电器在特定条件下的绝缘电阻值。

单位通常为兆欧姆（MΩ）。

8. 工作温度范围（Operating Temperature Range），指热继电器能够正常工作的温度范围。

通常以摄氏度（℃）表示。

9. 安装方式（Mounting Type），指热继电器的安装方式，如插座安装、螺丝固定等。

10. 电气生命（Electrical Life），指热继电器在特定条件下能够正常工作的时间。

单位通常为次数。

11. 机械生命（Mechanical Life），指热继电器在特定条件下能够正常工作的次数。

单位通常为次数。

12. 接点类型（Contact Type），指热继电器的接点类型，如常开（NO）、常闭（NC）或双刀双掷（DPDT）等。

以上是热继电器参数对照表的一些常见参数及其含义。

不同型号的热继电器可能会有不同的参数，具体的参数还需根据具体的产品手册或规格表来确定。

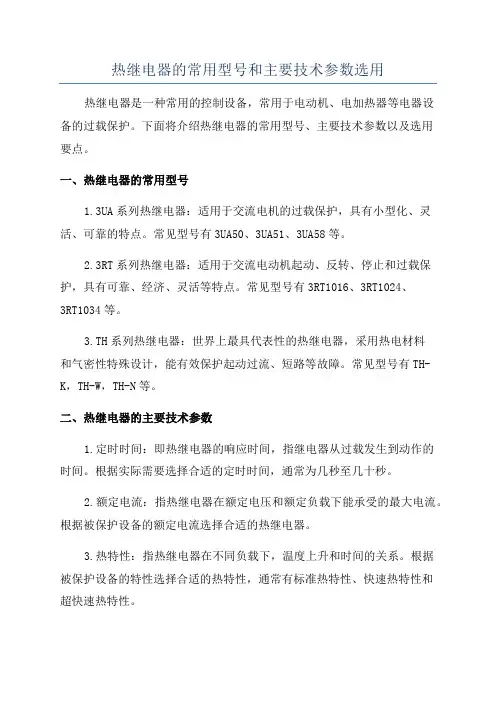

热继电器的常用型号和主要技术参数选用热继电器是一种常用的控制设备，常用于电动机、电加热器等电器设备的过载保护。

下面将介绍热继电器的常用型号、主要技术参数以及选用要点。

一、热继电器的常用型号1.3UA系列热继电器：适用于交流电机的过载保护，具有小型化、灵活、可靠的特点。

常见型号有3UA50、3UA51、3UA58等。

2.3RT系列热继电器：适用于交流电动机起动、反转、停止和过载保护，具有可靠、经济、灵活等特点。

常见型号有3RT1016、3RT1024、3RT1034等。

3.TH系列热继电器：世界上最具代表性的热继电器，采用热电材料和气密性特殊设计，能有效保护起动过流、短路等故障。

常见型号有TH-K，TH-W，TH-N等。

二、热继电器的主要技术参数1.定时时间：即热继电器的响应时间，指继电器从过载发生到动作的时间。

根据实际需要选择合适的定时时间，通常为几秒至几十秒。

2.额定电流：指热继电器在额定电压和额定负载下能承受的最大电流。

根据被保护设备的额定电流选择合适的热继电器。

3.热特性：指热继电器在不同负载下，温度上升和时间的关系。

根据被保护设备的特性选择合适的热特性，通常有标准热特性、快速热特性和超快速热特性。

4.过载能力：指热继电器在额定电压下，能够承受的瞬时过载电流。

过载能力越高，保护效果越好。

5.使用环境：根据工作环境的温度、湿度等条件，选择适合的热继电器。

一般要求热继电器的工作环境温度在-25℃~55℃之间。

三、热继电器的选用要点1.根据被保护设备的额定电流选择合适的热继电器，确保热继电器能够可靠地对设备进行过载保护。

2.根据被保护设备的特性选择合适的热特性，确保热继电器的响应时间和过载保护效果能够满足设备的要求。

3.根据工作环境的温度和湿度等条件选择适合的热继电器，确保热继电器能够在各种环境下正常工作。

4.注意热继电器的安装和接线方法，确保安装正确可靠。

5.定期检查热继电器的工作状态，如果有故障及时更换，并定期进行维护和保养，延长热继电器的使用寿命。

功率配电线电缆计算方法与断路器、热继电器选择方法2019.12.4一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cos φ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

2.2kw电机热继电器
对于2.2kw的电机，选择合适的热继电器是非常重要的。

首先，要确定电机的额定电流。

根据电机的功率和电压，可以计算出电机的额定电流。

例如，如果电机在220V下运行，其额定电流为I=P/U=2200W/220V=10A。

然后，选择合适的热继电器。

热继电器的主要功能是保护电机免受过载或过流等故障的影响。

对于2.2kw的电机，建议选择额定电流为10A的热继电器。

同时，要注意热继电器的动作范围应适当选择，一般建议选择动作范围在1.1~1.5倍的额定电流之间。

此外，还需要考虑电机的启动电流和启动时间。

电机启动时，其电流会远大于额定电流，因此选择能够承受启动电流的热继电器也是非常重要的。

最后，根据实际需要和安全要求，选择适当的热继电器型号和规格。

建议选择知名品牌、质量可靠的热继电器，以确保电机的安全运行。

总之，对于2.2kw的电机，选择合适的热继电器是非常重要的。

需要根据电机的额定电流、启动电流、动作范围等因素进行综合考虑，以确保电机的安全运行。

热继电器的整定电流为电动机额定电流的
多少倍？用计算实例说话
例如一台电动机额定电流为10A，原理如下图所示，线电流为10A。

相电流为10/√3=10÷1.732=5.77A
假如热继电器的整定电流等于电动机的额定电流10A，那么依据图二表4中的各相负载不平衡(断相)时的动作特性，当一相电流为0，其它两相电流为整定电流的1.15倍时，热继电器应在2h(小时)内动作，原理图如下
假设L2断相，当L1、L3线电流达到10×1.15=11.5A时，热继电器应在2h(小讨)内动作。

这时a相电流为7.66A，b、c相电流为3.83A。

这是由于在断相状态，b、c相串联后再与a相并联，b、c相的总阻抗是a相阻抗的2倍，因此a相电流是b、c相的2倍。

此时a相过载7.66÷5.77=1.33倍，已超过图二表3中各相负载平衡时的动作特性，当电流达到整定电流的1.2倍时，应在2h(小时)内动作，不过还未达到危急的1.5倍电流，电动机还不会烧，能达到断相爱护目的。

但假如热继电器整定电流是电动机额定电流的 1.15倍10×1.15=11.5A时，当缺相后电流变化如下图
当一相电流为0，另两相电流要达到
11.5×1.15=13.23A时，热继电器才会在2h内动作，这时a相电流为8.82A，b、c相电流为4.41A，此时a相电流已过载
8.82÷5.77=1.53倍，就是说在热继电器动作时，a相电流已超过额定电流的1.53倍，按图二表3中的过载动作特性1.5倍电流时，应在2－4min(分钟)内动作，否则就有可能烧坏电动机。

现在变成了2小时内动作，动作时间延长了数倍，这就是装了热继电器缺相时依旧烧坏电机的缘由。

热继电器发热元件的阻值
一、热继电器概述
热继电器是一种常用的电磁式保护元件，广泛应用于电机、变压器、发电机等电气设备的过载保护。

其主要原理是利用电流过大时，发热元件产生的热量来实现保护功能。

热继电器发热元件的阻值是衡量其性能的重要指标。

二、发热元件的作用及其原理
发热元件是热继电器的核心部分，其主要作用是在电流过大时产生热量，使热继电器动作，实现设备保护。

发热元件的工作原理是利用电流通过电阻时产生的焦耳热效应，使元件温度升高，当达到设定值时，热继电器动作，切断电源，起到保护设备的作用。

三、热继电器发热元件阻值的影响因素
1.材料：发热元件的材料对其阻值有很大影响，一般采用镍铬合金、钨钼合金等高温电阻材料。

2.尺寸：发热元件的尺寸决定了其阻值，尺寸越大，阻值越大。

3.温度：发热元件的阻值随温度的升高而降低，因此在设计时需要考虑温度对阻值的影响。

四、发热元件阻值的检测与维护
1.检测：可以通过万用表测量发热元件的阻值，判断其是否在正常范围内。

2.维护：定期检查发热元件的连接线、接头是否牢固，防止松动导致故障；保持发热元件周围清洁，避免灰尘、油污等影响散热；对于长期不使用的
发热元件，应涂抹润滑油，防止锈蚀。

五、提高发热元件使用寿命的方法
1.合理选型：根据设备电流、功率等参数选择合适阻值的热继电器发热元件。

2.控制电流：避免长时间让发热元件工作在过大电流状态下，以减小热量产生，降低元件损耗。

3.定期维护：定期检查发热元件的性能，发现问题及时处理，防止故障扩大。

通过以上措施，可以确保热继电器发热元件的正常工作，发挥其保护设备的作用。

10KW电机该选用多大的热继电器？老电工把计算方法告诉你，涨知识
A+
A-
用户1914995738
2018-08-21 06:49:54 2029
热继电器是电气电路中常用的保护性电路元器件，相信大部分的电工师傅都很熟悉，热继电器的主要功能是对电动机等设备或者电路进行过载保护，当线路或者设备发生过载情况的时候，热继电器就会跳闸保护，及时的断开电路。

但是如果问到如何给电路或者设备选择匹配的热继电器，相信很多的电工师傅就模糊了，特别是对于刚入门学习电工的师傅而言，更是无从知道，今天我们就重点来看看如何给电机选择合适的热继电器:
首先我们来看一个图片:
上面是具体的计算方法，下面我们具体解释一下这三点:
一，首先我们需要明白热继电器的选择需要特别注意2个电流:热继电器的额定电流范围和整定电流。

热继电器额定电流=1.2倍的电机的额定电流。

热继电器整定电流=（1-1.15）倍的电机的额定电流。

我们可以看到，热继电器的这两个电流都和电动机的额定电流有关系，我们需要计算电动机的额定电流。

二，电动机的额定电流计算我们在上图中提供2个方法:
1，估算方法:
1KW大概等于2A的电流
2，公式的计算（上图有详细的说明）。

三，举了一个具体的例子:
首先计算:380V，10KW的电机的额定电流为20A左右。

其次计算:热继电器的额定电流范围（18-25）A。

最后热继电器的整定电流为22A，称之为热保护动作电流值。
