CAMDS02汽车用涂镀层和表面转化膜填报指引-中国汽车材料数据

面向供应商NIDEC MOBILITY CORPORATIONQuality Planning Department,Quality Management Division,目录1. 前言 (1)2. CAMDS(China Automotive Material Data System)概述 (2)2.1. CAMDS简介 (2)3. CAMDS数据的填报 (2)3.1. 要求事項 (2)3.2. CAMDS数据结构 (3)3.2.1 有效的数据结构 (3)3.2.2 无效的数据结构 (4)3.2.3 简单BOM（FBOM）的报告方式 (5)3.3. 材料的作成 (6)3.3.1 材料分类的选择 (6)3.3.2 材料 (8)3.3.3 基本物质 (10)3.4. 半成品件 (11)3.4.1 添加子节点数据 (12)3.5. 零部件 (14)3.5.1 添加子节点数据 (15)3.5.2 聚合物材质标识 (17)3.5.3 物质应用代码 (18)4. 填报接收人信息 (22)4.1. 发送MDS (23)5. CAMDS的运作方法 (25)5.1. 创建/更新MDS (25)5.2. MDS填报流程 (25)5.3. 数据表被拒绝时 (26)5.4. 包含支给部品的MDS填报流程 (26)5.5. 包含支给材料的MDS填报 (26)6. CAMDS咨询窗口 (27)6.1. CAMDS全面 (27)6.2. 本公司的数据填报 (27)1.前言本手册规定了NIDEC MOBILITY CORPORATION及其集团公司1(以下简称本公司)针对供应商及其制造商提供的部品、材料的CAMDS数据填报时的相关要求。

请依据本手册填报发送给本公司的CAMDS数据。

本手册中的未尽事项，请参照CAMDS管理中心(CATRC)编制的《CAMDS使用手册》2、或《CAMDS填报指南》3等教程。

注**********************************************************************************************12 CAMDS管理中心编制发行的CAMDS运用手册。

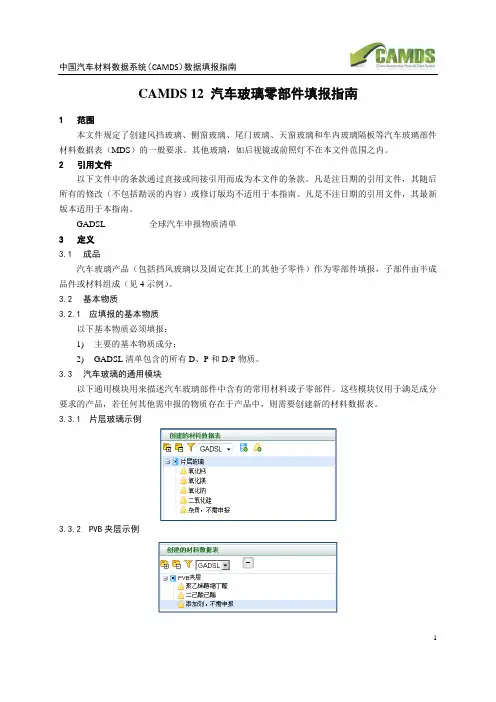

CAMDS 12 汽车玻璃零部件填报指南
1范围
本文件规定了创建风挡玻璃、侧窗玻璃、尾门玻璃、天窗玻璃和车内玻璃隔板等汽车玻璃部件材料数据表（MDS）的一般要求。

其他玻璃，如后视镜或前照灯不在本文件范围之内。

2引用文件
以下文件中的条款通过直接或间接引用而成为本文件的条款。

凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本指南。

凡是不注日期的引用文件，其最新版本适用于本指南。

GADSL 全球汽车申报物质清单
3定义
3.1成品
汽车玻璃产品（包括挡风玻璃以及固定在其上的其他子零件）作为零部件填报，子部件由半成品件或材料组成（见4示例）。

3.2基本物质
3.2.1应填报的基本物质
以下基本物质必须填报：
1)主要的基本物质成分；
2)GADSL清单包含的所有D、P和D/P物质。

3.3汽车玻璃的通用模块
以下通用模块用来描述汽车玻璃部件中含有的常用材料或子零部件。

这些模块仅用于满足成分要求的产品，若任何其他需申报的物质存在于产品中，则需要创建新的材料数据表。

3.3.1片层玻璃示例
3.3.2PVB夹层示例
3.3.3印刷涂层示例
3.3.4玻璃瓷釉示例
4示例
以下示例列举了在CAMDS中创建汽车玻璃部件的结构树。

汽车玻璃部件一般都包含片层玻璃材料，若存在其他材料或部件，应在MDS树中进行添加。

结构树：
5版本及实施日期
本文件为CAMDS 12汽车玻璃部件填报指南第二版；
本文件自2011年12月15日开始实施。

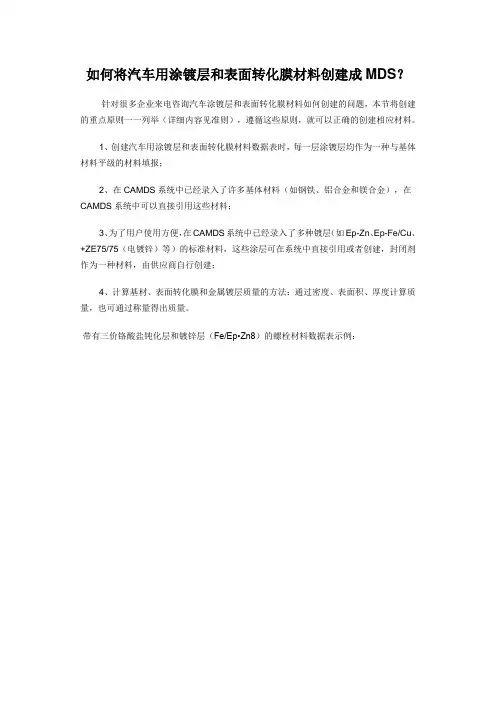

如何将汽车用涂镀层和表面转化膜材料创建成MDS？
针对很多企业来电咨询汽车涂镀层和表面转化膜材料如何创建的问题，本节将创建的重点原则一一列举（详细内容见准则），遵循这些原则，就可以正确的创建相应材料。

1、创建汽车用涂镀层和表面转化膜材料数据表时，每一层涂镀层均作为一种与基体材料平级的材料填报；
2、在CAMDS系统中已经录入了许多基体材料（如钢铁、铝合金和镁合金），在CAMDS系统中可以直接引用这些材料；
3、为了用户使用方便，在CAMDS系统中已经录入了多种镀层（如Ep-Zn、Ep-Fe/Cu、+ZE75/75（电镀锌）等）的标准材料，这些涂层可在系统中直接引用或者创建，封闭剂作为一种材料，由供应商自行创建；
4、计算基材、表面转化膜和金属镀层质量的方法：通过密度、表面积、厚度计算质量，也可通过称量得出质量。

带有三价铬酸盐钝化层和镀锌层（Fe/Ep•Zn8）的螺栓材料数据表示例：
涂镀层和钝化层的质量计算示例：
螺栓Q150B1020TF34，材料：40Cr；表面处理：电镀锌（镀层厚度8μm）；钝化处理：三价铬酸盐钝化。

1）螺栓重量
通过图纸计算或称量未表面处理螺栓。

2）螺栓总面积
A=A1×螺纹部分长度+ A2×杆部长度+A3=48.31×20+31.42×0+905.8=18.72cm2。

（表面积计算方案参照GB/T 5267.1附录G螺栓、螺钉和螺母的表面积）
3）镀锌层重量
表面积×密度×厚度=18.72 cm2×7.1g/cm3×0.0008cm=106.33mg。

（注：厚度由供。

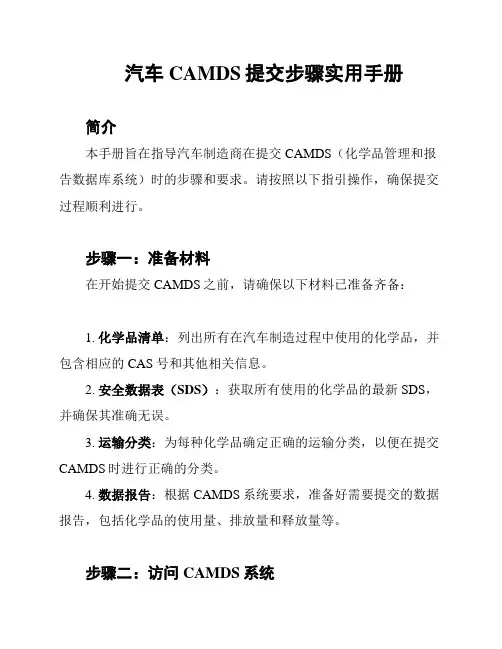

汽车CAMDS提交步骤实用手册简介本手册旨在指导汽车制造商在提交CAMDS（化学品管理和报告数据库系统）时的步骤和要求。

请按照以下指引操作，确保提交过程顺利进行。

步骤一：准备材料在开始提交CAMDS之前，请确保以下材料已准备齐备：1. 化学品清单：列出所有在汽车制造过程中使用的化学品，并包含相应的CAS号和其他相关信息。

2. 安全数据表（SDS）：获取所有使用的化学品的最新SDS，并确保其准确无误。

3. 运输分类：为每种化学品确定正确的运输分类，以便在提交CAMDS时进行正确的分类。

4. 数据报告：根据CAMDS系统要求，准备好需要提交的数据报告，包括化学品的使用量、排放量和释放量等。

步骤二：访问CAMDS系统使用您的登录凭证访问CAMDS系统，并按照以下步骤进行操作：1. 创建新项目：在系统中创建一个新项目，并为其指定一个唯一的项目名称。

2. 填写基本信息：填写项目的基本信息，包括项目名称、制造商信息、联系人等。

3. 填写化学品信息：逐个添加和填写您在步骤一中准备的化学品信息，包括CAS号、用途、使用量等。

4. 上传SDS：将每种化学品的SDS上传至系统，并确保文件格式正确。

5. 填写数据报告：根据CAMDS系统的要求，填写每种化学品的相关数据报告，包括排放量、释放量等。

6. 审查信息：仔细审查您填写的信息，确保准确无误。

7. 提交项目：一切准备就绪后，点击提交按钮将项目提交至CAMDS系统。

步骤三：等待审核提交CAMDS后，您的项目将进入审核阶段。

请耐心等待审核结果，并遵循以下步骤：1. 保持联系：确保您提供的联系信息是准确的，并保持手机和电子邮件畅通，以便与CAMDS系统管理员进行沟通。

2. 配合审核人员：如有需要，与CAMDS系统的审核人员合作，提供额外的信息或解释，并确保及时响应审核人员的要求。

步骤四：处理审核结果在审核完成后，您将收到CAMDS系统的审核结果通知。

根据结果采取相应的措施：1. 通过审核：如果您的CAMDS提交通过审核，恭喜您！您已成功完成CAMDS提交过程。

CAMDS常见问题汇总CAMDS自2009年正式上线运营以来，得到了整车企业和零部件原材料企业的大力支持，我们一路改进，不断进步，为了向广大用户提供更好的服务，建立了专门的客服中心，每天及时反馈用户的关切，处理了大量的咨询电话和客服邮件，现将CAMDS使用过程中的客服常见问题稍作整理，供大家参考。

问题1：零部件企业使用CAMDS收费吗?答复：根据CAMDS现有的运营模式，在线系统对零部件企业免费开放使用。

问题2：零部件企业如何完成注册？答复：如果您的企业尚未注册，向您提出数据填报要求的客户有义务为您注册。

为下级供应商注册账号的步骤如下：登录系统，点击“管理”菜单下的“注册供应商”栏，完整填写被注册企业的信息后，点击界面右下方的“注册”按钮即完成注册。

问题3：企业如何为自己添加新的用户？答复：如果企业现有的用户数量不能满足需求，可以注册另外的用户，账户权限由注册人决定。

步骤如下：使用企业管理员账号登陆系统，点击“管理”菜单下的“企业用户管理”栏，点击界面右下方的“创建”按钮，然后完整填写新用户的信息后，点击“提交”按钮即可。

注意“只读用户”、“普通用户”和“企业管理员”的选择，三种角色的权限由小到大，根据需要选择，具体区别见使用手册，还可以为新用户添加部门。

问题4：整车企业如何加入CAMDS?答复：一、首先联系CAMDS管理中心，有专人负责此事；二、双方签订一份系统使用协议，协议规定了合作方式、服务项目和付费金额等细节（CAMDS建立之初是由16家企业<包括15家整车企业>共同出资开发的，为了维护股东的权益，后面加入的整车企业需要交纳一定金额的初始加盟费和表单使用费，表单使用费根据企业选择的套餐决定，从十万到几十万人民币不等）；四、按照协议，双方执行相应内容，并由CAMDS管理中心为整车企业注册账户，开始使用CAMDS收集汽车材料数据信息。

问题5：企业信息有误怎么办？答复：分三种情况：1、修改企业中英文名称、注册邮箱、企业管理员名字等信息，需填写修改企业邮箱申请表，盖章后传给CAMDS 管理中心，由其代为修改；2、修改访问权限，由企业管理员为其设置；3、修改本用户电话、传真、联系邮箱等信息，登录系统，在“其他”菜单的“设置”栏里，自行修改相应信息后，点击“保存”即可。

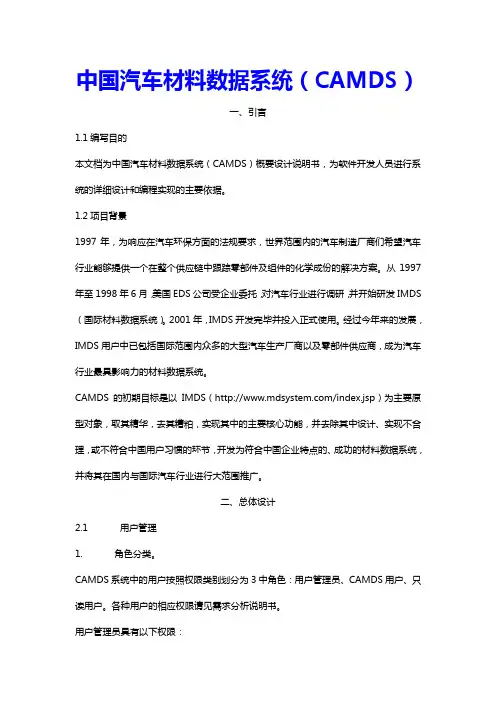

中国汽车材料数据系统（CAMDS）一、引言1.1编写目的本文档为中国汽车材料数据系统（CAMDS）概要设计说明书，为软件开发人员进行系统的详细设计和编程实现的主要依据。

1.2项目背景1997年，为响应在汽车环保方面的法规要求，世界范围内的汽车制造厂商们希望汽车行业能够提供一个在整个供应链中跟踪零部件及组件的化学成份的解决方案。

从1997年至1998年6月，美国EDS公司受企业委托，对汽车行业进行调研，并开始研发IMDS（国际材料数据系统）。

2001年，IMDS开发完毕并投入正式使用。

经过今年来的发展，IMDS 用户中已包括国际范围内众多的大型汽车生产厂商以及零部件供应商，成为汽车行业最具影响力的材料数据系统。

CAMDS的初期目标是以IMDS（/index.jsp）为主要原型对象，取其精华，去其糟粕，实现其中的主要核心功能，并去除其中设计、实现不合理，或不符合中国用户习惯的环节，开发为符合中国企业特点的、成功的材料数据系统，并将其在国内与国际汽车行业进行大范围推广。

二、总体设计2.1用户管理1.角色分类。

CAMDS系统中的用户按照权限类别划分为3中角色：用户管理员、CAMDS用户、只读用户。

各种用户的相应权限请见需求分析说明书。

用户管理员具有以下权限：1.为本企业创建新的用户。

2.删除本企业用户。

3.修改本企业用户的基本信息。

4.修改本企业用户的密码。

5.修改本企业除“企业名称”以外的基本信息。

（企业注册之后，“企业名称”只能由CAMDS管理委员会进行修改。

）6.设置普通用户的有效状态。

处于无效状态的用户将不能登陆系统，也不能进行创建和查询MDS等操作。

2.用户注册CAMDS的用户注册过程首先需要进行企业注册，在注册企业时，将同时注册该企业的第一个客户管理员（每个企业至少需要一名客户管理员），客户管理员的职责是创建和管理本企业的所有用户（包括其它客户管理员），同时负责回答业务方面的问题。

填写注册信息时，企业信息部分包括如下内容：1) DUNS编码：变长字符串，选填项，最多可填写30个字符。
