激光药物打孔机说明书

打孔机系统说明书燕山大学一、主体设备（1）打孔机设备（2）打孔机设备控制柜二、运行方式（1）打孔机自动工作方式；（2）打孔机手动工作方式。

三、生产线启停及运行操作（1）闭合位于打孔机控制柜右侧的开关，“电源指示灯”亮，“运行指示灯”亮。

触摸屏进入产品欢迎界面。

如图1所示：图1 产品欢迎界面（2）点击触摸屏，进入冲头针数界面选型界面。

如图2所示(1)、(2)：（1）（2）图2 冲头针数设置界面(1)、(2)(1)界面可以对冲头针数进行设置。

按下针数设置后的输入数字键，触摸屏弹出界面(2)输入针数点后，按下ENT键。

返回界面(1)，按下步长选择键，进入步长选择界面、进行后续操作。

（最大针数设置为100次）(ESC键为取消键、CLR为清除键、ENT为确定键)（3）步长选择界面如图3所示：图3 步长选择界面本界面提供步长为1.5mm-12.50mm的23种产品。

例如：如需要选择步长为3.5mm的产品。

则按下触摸屏中3.50按钮，按钮变亮则视为已经选择步距3.5的产品。

(注意：如已经选择一个型号产品，继续按下其他的产品按键则系统自动跳转到下一产品的步距。

)选择产品后，按生产界面按钮。

进入生产界面（5）生产界面如图4所示：图4 生产界面本界面可以设置打孔机的生产速度（单位次/分钟，最大速度500次/分钟）。

设有产品清零按键，同时可以显示目标产量和当前产量。

按下目标产量后面的数字键盘和生产速度后面的数字键盘弹出图5界面：图5 产品设置界面输入目标产量后、按ENT键。

输入速度后、按下ENT键、返回图4生产界面。

按下速度确认键。

按操作界面按钮，进入操作界面。

如需参量清零，则按下产量清零键。

（6）操作界面如图6所示：图6 操作界面1、操作界面能分别对打孔机进行回原点、手动回原点、连续打孔、连续引带、正向引带、反向引带。

2、若开关在自动位置，按下启动按钮。

冲孔机开始工作(步距为产品选择界面所选产品型号)按下停止按钮，冲孔机停止。

医用激光仪器使用说明书使用说明书尊敬的用户：感谢您选择我们的医用激光仪器。

为了确保您的安全和正确使用激光仪器，我们特别为您提供本使用说明书。

在使用前请仔细阅读本手册，并按照以下指引操作。

如有任何问题，请随时联系我们的客服团队。

注意事项：1.保养和维护：请定期检查激光仪器的外观，确保其洁净无尘。

定期清洁所有曲面，尤其是镜片。

定期检查电源线的连接是否紧固，避免出现安全隐患。

如需进行更复杂的保养和维护，请联系我们的售后服务团队。

2.安全操作：在使用激光仪器之前，请确保您已经穿戴好适当的防护眼镜和手套。

避免直接观测激光束，以免对眼睛造成伤害。

使用期间请保持清醒状态，避免疲劳操作。

禁止将激光仪器交给未经培训人员操作。

3.工作环境：请将激光仪器放置在稳定的平台上，并确保仪器周围无易燃物品。

使用时请确保周围无人或其他动物，避免对他人和动物造成伤害。

操作步骤：1.打开电源：插上电源线并确保电源开关处于关闭状态。

接通电源后，按下电源开关打开电源。

2.选择工作模式：根据您的需要选择合适的工作模式，可通过界面上的按钮进行切换。

请仔细阅读说明书以了解每个模式的特性和适用范围。

3.调节功率：根据工作需要，可通过相应按钮或旋钮调节激光功率。

注意，在调节功率时，请确认当前环境下所需功率不会对人身安全造成任何威胁。

4.开始操作：确保仪器放置稳定后，按下开始按钮开始操作。

操作过程中，请严格按照操作流程执行，并密切注意安全。

5.操作完成：操作完成后，请按下停止按钮停止激光输出。

关闭电源开关，然后拔掉电源线。

故障排除：1.没有激光输出：请检查电源是否正常连接并启动，激光束是否有明显损坏。

若符合以上条件仍不能输出激光，请联系我们的售后服务团队。

2.功率不稳定：请检查电源电压是否稳定，激光器内部是否有松动或损坏的部件。

如有需要，请联系售后服务团队进行更详细的故障排查。

免责声明：本说明书中的所有信息仅供参考，我们对因不正确的使用及任何操作所带来的伤害或损失概不负责。

激光打孔机使用说明书尊敬的用户，感谢您选择使用我们的激光打孔机。

本使用说明书将详细介绍激光打孔机的操作方法以及相关安全事项，请您仔细阅读并按照说明进行操作，以确保您的安全与顺利使用。

第一部分：产品概述激光打孔机是一种高精度的打孔设备，采用激光技术，适用于各种材料的打孔需求。

本产品具有以下特点：1. 高效性：激光打孔速度快，能够在短时间内完成大量的打孔任务。

2. 高精度：激光束聚焦后，能够为孔洞提供精确的尺寸和形状。

3. 高可靠性：采用先进的激光技术，稳定可靠，使用寿命长。

第二部分：安全须知在使用激光打孔机之前，请务必注意以下安全事项：1. 使用之前，请仔细阅读本使用说明书，并确保操作人员了解并遵守所有安全指导。

2. 请穿戴适当的防护装备，包括护目镜和防护手套，以避免激光束对人体造成伤害。

3. 请确保工作环境通风良好，以防止激光烟尘积聚，影响工作效果和人体健康。

4. 在操作过程中，远离激光束，切勿直接注视激光源，避免眼部受伤。

5. 当激光打孔机正在工作时，请勿擅自更改设置或调整参数，以免影响操作结果。

第三部分：操作指南1. 准备工作a. 将激光打孔机放置在平稳的台面上，并插入电源线。

b. 打开电源开关，并等待数秒钟，确保激光设备全面启动。

2. 设置参数a. 打开激光打孔机的控制界面，根据需要设置相关参数，例如孔径大小、孔距、孔洞形状等。

b. 确认参数设置完毕后，点击“确认”按钮保存设置。

3. 材料固定a. 将待打孔的材料放置在机器工作台上，并用夹具固定。

b. 调整夹具位置，确保待打孔位置与激光束对准。

4. 开始打孔a. 确认所有操作正确无误后，点击“开始”按钮启动激光打孔机。

b. 机器将自动进行打孔操作，请确保不要干扰或接触激光束。

5. 完成操作a. 打孔完成后，激光打孔机会自动停止，此时可以关闭电源开关。

b. 请注意，待打孔材料和机器表面可能会变热，请避免直接接触。

第四部分：维护与保养1. 定期检查激光打孔机的各部件，如激光源、光学元件等，确保其正常工作。

一、上电启动按下操作箱的“启动”按钮，电源灯亮起，设备上电，同时触摸屏会显示如下画面：二、进入系统点击画面右下角“进入系统”按钮，将画面切换到手动画面，上电后画面会显示红色“所有操作前先回零点”字样，按下画面上“回零点”按钮，设备行走部分和钻孔部分自动找零点，在“标准模式”和“不打木销模式”下，行走部分停在在一区和二区之间，在“打盲孔模式”和“开槽模式”时，行走部分停在左边零点处。

回零点后可进行各个部分的手动操作，也可切换到自动部分进行各工艺的加工。

画面如下图：画面下方为各个操作画面按钮，可点击切换，上方为设备当前状态，包括行走部分和钻孔部分位置，加工模式及手动/自动状态。

按钮说明：手动画面中向上箭头按钮代表钻孔轴向后点动，向下按钮代表钻孔轴向前点动，向左按钮代表行走部分向左点动，向右按钮代表行走部分向右点动。

“手动”按钮用来切换手动或自动操作，“主轴启动”用于手动操作启停主轴，“一区气缸”、“二区气缸”、“三区气缸”用于手动操作相应的气缸升降。

三、设置参数设备回零点后可进行自动加工，加工前需对加工参数进行设定，点击“钻孔参数”按钮，可进入参数设置画面。

画面中包括各分区的区间长度，各种孔的参数，第一次设定深度时，可先设定一个较小的值，或者用卷尺量一下钻头到要求钻到位置之间的距离，将距离填入深度设定框即可。

“主轴偏置距离补偿参数”出厂时已调整好，若加工时出现误差，可自行进行微调，调整方法为：测量三合一孔的位置误差，若位置偏小（向左偏），将补偿值加大，若位置偏大（向右偏），将补偿值减小。

参数说明：“工位一结束位置”为工位一打孔时，行走扫描板材结束的位置，根据板材长短可自由调整。

“工位一、二等待位置”为工位一和工位二打孔扫描起始位置和打孔完毕等待位置，根据需要可自由调整。

“工位二、三结束位置”为工位二打孔扫描结束位置和工位三打孔扫描的结束位置。

“木销-三合一孔间距”为木销孔与三合一孔之间的距离。

“板内木销-三合一孔间距”为打板内木销孔时，木销孔与三合一孔的距离。

激光打孔机操作规程一、引言激光打孔机是现代工业生产中常用的一种设备，它凭借高效、精准和可靠的特点，在各行业广泛应用。

为了确保激光打孔机的正常、安全运行，提高工作效率，本文将介绍激光打孔机的操作规程。

二、设备准备1. 确保激光打孔机的电源已连接并处于正常工作状态。

2. 检查激光打孔机的冷却系统是否正常工作，并及时补充冷却水。

3. 检查激光光源的光束输出是否正常，并根据需要调整光束的位置和焦点。

三、操作步骤1. 安全操作a. 穿戴个人防护装备，包括护目镜、防护手套和防护服。

b. 禁止任何人员在激光工作区域内进行无关操作。

c. 确保工作区域通风良好，防止激光烟雾对人体的危害。

2. 设定参数a. 根据工件的材料和要求，选择合适的激光功率和频率。

b. 设定激光打孔机的工作速度和深度。

c. 根据实际需求，调整激光束的直径和聚焦度。

3. 定位工件a. 将待打孔的工件稳固地夹紧在工作台上。

b. 根据工件的尺寸和打孔位置，调整工作台的高度和位置。

c. 使用合适的夹具或导轨，确保工件相对于激光光源的位置准确。

4. 进行打孔a. 操作人员远离工作台，按下启动按钮，使激光打孔机开始工作。

b. 监控激光打孔机的工作过程，确保操作的稳定性和准确性。

c. 非操作人员禁止接近工作区域，以避免激光对眼睛造成损害。

5. 检查质量a. 打孔完成后，检查打孔孔径和孔壁的质量。

b. 如发现不合格的孔径或孔壁质量，应及时调整参数并重新打孔。

6. 关闭设备a. 打孔工作完成后，及时关闭激光打孔机的电源。

b. 清理工作台和设备表面的杂物和残留物，保持设备整洁。

四、安全注意事项1. 长时间操作激光打孔机时，应注意防止设备过热，避免损坏设备或引发事故。

2. 激光光源产生的辐射对眼睛有一定的危害性，操作人员应严格遵守使用护目镜的规定。

3. 如果发现设备异常情况或故障，应立即停止使用，并及时联系维修人员进行维修。

4. 对于未经培训的人员，禁止进行激光打孔机的操作，以防意外事故的发生。

制剂车间激光打孔工艺流程激光打孔是一种常用的金属加工工艺，用于制造各种精密零件和工件。

在制剂车间，激光打孔工艺也被广泛应用于制备药物的容器，如药品粉末的包装瓶或注射器的配药针头。

下面将介绍制剂车间激光打孔的工艺流程。

1.设计打孔图纸：根据产品的要求和功能，制定打孔的位置和尺寸。

通常使用CAD软件进行设计，并将设计好的图纸导入到激光打孔设备中。

2.准备工作件：选择适合打孔的工件材料，如铝合金、不锈钢等。

根据工艺要求，对工件进行清洁处理，以确保打孔表面的干净和光滑。

3.设置激光打孔设备：根据工艺要求，选择合适的激光打孔设备并进行设置。

设定激光功率、频率、速度等参数，以及打孔的深度和直径等要素。

4.排布工件并固定：将待打孔的工件排布在激光打孔设备的工作台上，并通过夹具或其他适当的固定方式将其固定在工作台上。

5.对准打孔位置：根据设计的打孔图纸，用激光打孔设备进行对准，使激光束准确地瞄准打孔位置。

6.启动激光打孔设备：根据设定的参数，启动激光打孔设备，激光束通过透镜系统的聚焦形成高能密集光束，对工件进行打孔。

7.激光打孔：激光束穿过工件的表面，在其焦点处产生高温和高能量，使工件表面受熔化或汽化，形成一个孔洞。

激光打孔的过程中，激光束连续扫过工件，使孔洞形成一系列连续排列的打孔点。

8.观察打孔质量：在打孔过程中，实时观察并检查打孔质量是否满足要求。

如果发现打孔出现问题，如孔洞偏斜、孔洞不整齐等，需要及时调整设备的参数或工件的位置，并重新进行打孔。

9.打孔完成：当所有的打孔点都完成后，关闭激光打孔设备，并将工件从工作台上取下。

检查所有的打孔点，确保其质量和尺寸都符合要求。

10.清理工件：使用清洁剂或其他合适的方法对打孔后的工件进行清洁，以去除打孔过程中可能产生的碎屑或污垢。

11.封装或组装：将打好孔的工件进行封装或组装，以便后续的药品包装或配药过程。

以上是制剂车间激光打孔的工艺流程的详细介绍。

激光打孔具有高精度、高效率、无接触等优势，并且对材料的热影响较小。

控释制剂药片自动激光高速打孔装置Laser Drilling With High Speed For Osmotic DrugDelivery型号： JK150-6/4-AD说明书发明专利：200610096734.X 200610096440.7实用新型专利：200620073834.6 200620074990.4200820032034.9 200820032033.4 南京瑞驰电子技术工程实业有限公司第一章概况1.1 概述控释药物是一种在表面包有渗透膜的片状制剂。

通常需在渗透膜上打出释药小孔，制剂服用后，水分子渗过渗透膜进入制剂片芯，使渗透泵吸收水分子后膨胀，产生压差，使药物通过渗透膜上已打出的释放小孔持续释放，达到稳定控释药物的目的，因此渗透膜上的释药小孔对于控释药物制剂释放质量至关重要。

结合我公司较强的产品研发能力，以及对药厂及各药研究所的合作，经过多次的反馈和修改，并得到合作单位的认可。

因此形成了一套独特的见解和特点。

并获得两项国家发明专利和四项实用新型专利的最新技术产品，从而打破国外的技术垄断的制约，拓展国内渗透泵控释技术的发展空间提供一个平台。

1.2 技术性能工作电压：380VAC，50/60Hz（三相四线或三相五线）；功率消耗：最大4KW；激光器型号：GEM 系列CO2脉冲激光器；激光波长：10.55μm - 10.63μm；发散量：7.5 ±0.5 mrad；激光直径：1.8 ±0.2mm；谐振腔使用寿命：＞15000 小时；环境温度：5 - 40℃；环境海拔：＜2000 米；环境湿度：不结露；空压气消耗量：0.5 m3 /h；孔数：1-2 孔；孔径、孔深可调，孔径：0.2 - 1.2MM，孔深：0.2 - 1.0MM；药片接触面为304不锈钢，非接触面为316不锈钢。

1.3 打孔设备总体布局图1-1上图为总体布局，无外加吸尘设备，吸尘设备需与厂家协调后，按厂家要求配置。

激光打孔机操作规程激光打孔机是一种高精度的机器设备，广泛应用于纺织、皮革、印刷、装饰等行业。

为了确保使用激光打孔机的安全和提高工作效率，制定一套操作规程十分必要。

本文将详细介绍激光打孔机的操作规程，以确保操作人员能正确操作设备，并确保工作流畅进行。

1. 安全须知在操作激光打孔机之前，应该详细阅读并理解设备的操作手册，掌握相关安全知识。

同时，操作人员应该穿戴符合要求的个人防护装备，如防护眼镜、手套、耳塞等。

禁止任何人在设备工作时在附近站立或行走。

若发现任何异常或故障，应立即停止工作并向维修人员报告。

2. 设备操作（1）开机准备a. 确保设备的电源已经连接并正常供电。

b. 检查设备上的各部位是否有异物或破损，并进行必要的清洁和维护。

c. 检查冷却系统是否正常运行，以确保设备能够正常工作。

d. 接通设备的控制系统，确保设备处于待机状态。

（2）准备材料a. 准备需要打孔的材料，并确保材料的表面干燥清洁。

b. 根据打孔需要，选择合适的打孔模具，并进行安装。

c. 调整模具的位置和角度，以确保精确的打孔位置。

（3）设备调试a. 打开设备的气源，确保气压和流量调整适当。

b. 调整激光打孔机的功率和频率，以适应不同材料的打孔要求。

c. 安全调试设备，观察激光束的位置和光斑大小是否符合要求。

（4）开始打孔a. 将材料放置在设备的工作台上，调整位置以确保精准打孔。

b. 打开设备的光源，激光束将在设定的位置进行打孔。

c. 观察打孔过程，确保激光打孔机的工作稳定和准确。

（5）结束操作a. 打孔完成后，关闭设备的光源和气源。

b. 将材料从工作台上取下，并进行下一步的处理或操作。

c. 关闭设备的电源，并做好设备的清洁和维护工作。

3. 故障排除在使用激光打孔机的过程中，可能会遇到一些故障和问题。

以下是常见的故障和排除方法的示例：（1）激光不工作a. 检查设备的电源是否连接正常。

b. 检查激光管是否工作正常。

c. 检查激光开关是否打开。

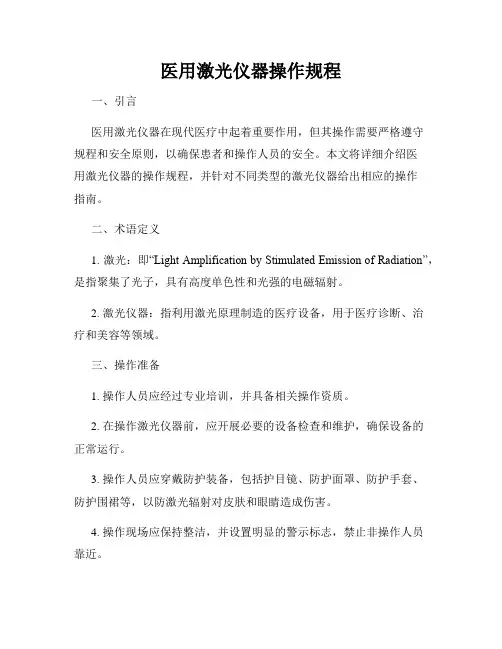

医用激光仪器操作规程一、引言医用激光仪器在现代医疗中起着重要作用，但其操作需要严格遵守规程和安全原则，以确保患者和操作人员的安全。

本文将详细介绍医用激光仪器的操作规程，并针对不同类型的激光仪器给出相应的操作指南。

二、术语定义1. 激光：即“Light Amplification by Stimulated Emission of Radiation”，是指聚集了光子，具有高度单色性和光强的电磁辐射。

2. 激光仪器：指利用激光原理制造的医疗设备，用于医疗诊断、治疗和美容等领域。

三、操作准备1. 操作人员应经过专业培训，并具备相关操作资质。

2. 在操作激光仪器前，应开展必要的设备检查和维护，确保设备的正常运行。

3. 操作人员应穿戴防护装备，包括护目镜、防护面罩、防护手套、防护围裙等，以防激光辐射对皮肤和眼睛造成伤害。

4. 操作现场应保持整洁，并设置明显的警示标志，禁止非操作人员靠近。

四、激光仪器操作步骤及注意事项（以下将以医用激光治疗仪器为例）1. 准备工作（1）确认患者身体情况，判断是否适合使用激光治疗仪器。

（2）将患者信息录入系统，并确保患者的身份与信息匹配。

（3）与患者交流，向患者介绍激光治疗的原理、过程和可能的风险。

（4）将患者安置到治疗床上，并根据需要进行局部麻醉或防护。

2. 设备设置（1）开启激光治疗仪器前，确保设备连接良好，无异常情况。

（2）根据患者的病情和治疗需求，选择合适的激光参数和治疗模式。

（3）设备设置完毕后，操作人员应离开激光治疗仪器旁，防止激光照射。

3. 治疗操作（1）操作人员应佩戴适当的眼部保护装备，确保激光照射不会对眼睛造成损伤。

（2）根据治疗需求，将激光治疗仪器的探头或手柄放置在需要治疗的部位。

（3）操作人员应按照医疗方案和激光仪器的使用说明，控制激光的输出时间和功率。

（4）持续观察患者的反应和身体状况，并根据需要进行调整和停止治疗。

4. 操作结束（1）治疗结束后，关闭激光治疗仪器，并将设备恢复到安全状态。

控释制剂药片自动激光高速打孔装置Laser Drilling With High Speed For Osmotic DrugDelivery型号：JK150-6/4-AD说明书发明专利：200610096734.X 200610096440.7实用新型专利：200620073834.6 200620074990.4200820032034.9 200820032033.4 南京瑞驰电子技术工程实业有限公司第一章概况1.1 概述控释药物是一种在表面包有渗透膜的片状制剂。

通常需在渗透膜上打出释药小孔，制剂服用后，水分子渗过渗透膜进入制剂片芯，使渗透泵吸收水分子后膨胀，产生压差，使药物通过渗透膜上已打出的释放小孔持续释放，达到稳定控释药物的目的，因此渗透膜上的释药小孔对于控释药物制剂释放质量至关重要。

结合我公司较强的产品研发能力，以及对药厂及各药研究所的合作，经过多次的反馈和修改，并得到合作单位的认可。

因此形成了一套独特的见解和特点。

并获得两项国家发明专利和四项实用新型专利的最新技术产品，从而打破国外的技术垄断的制约，拓展国内渗透泵控释技术的发展空间提供一个平台。

1.2 技术性能工作电压：380VAC，50/60Hz（三相四线或三相五线）；功率消耗：最大4KW；激光器型号：GEM 系列CO2脉冲激光器；激光波长：10.55μm - 10.63μm；发散量：7.5 ±0.5 mrad；激光直径：1.8 ±0.2mm；谐振腔使用寿命：＞15000 小时；环境温度：5 - 40℃；环境海拔：＜2000 米；环境湿度：不结露；空压气消耗量：0.5 m3 /h；孔数：1-2 孔；孔径、孔深可调，孔径：0.2 - 1.2MM，孔深：0.2 - 1.0MM；药片接触面为304不锈钢，非接触面为316不锈钢。

1.3 打孔设备总体布局图1-1上图为总体布局，无外加吸尘设备，吸尘设备需与厂家协调后，按厂家要求配置。

激光微孔打孔机安全操作及保养规程激光微孔打孔机是现代生产加工中常用的一种先进设备，能够实现高精度、高效率的自动打孔。

在使用激光微孔打孔机时，必须注重操作规范，确保设备的安全运行，同时还需注意对设备的保养和维护工作。

本文将介绍激光微孔打孔机的安全操作及保养规程。

一、安全操作规程1.1 设备安装与调试1.1.1 设备安装在安装激光微孔打孔机时，必须确保设备放置平稳，机器底部垫平衡垫，并将设备连接到地线，确保设备接地。

1.1.2 设备调试在设备调试时，必须遵循以下步骤：1.检查设备的各项数据是否正常，确保设备能够正常操作；2.检查设备表面是否干净，没有任何杂物；3.检查设备各个部位的紧固度是否正常；4.确认设备的冷却水、电气系统及气路系统是否正常；5.在启动设备前，将安全门关闭并锁紧；6.检查设备的安全保护装置是否正常。

1.2 操作规程1.2.1 操作前的检查在打孔前，必须进行以下检查：1.检查设备的电气系统、气路系统、冷却系统是否正常；2.检查设备内部是否有任何杂物；3.确保设备的安全门和保护栅栏完好，并在操作过程中始终保持关闭状态；4.环境应该保持清洁，无明火、易燃物等。

1.2.2 操作中的注意事项在操作设备的过程中，必须注意以下事项：1.操作者要正确佩戴防护手套与防护眼镜，控制好自己的身体状态，切勿过度疲劳；2.不要在设备运行时进行任何维修、清理、调整等操作；3.在激光光束发出前，严禁开启安全门或防护罩；4.不得使用指甲、工具、食品等物品激光光束刮擦、切割、触碰；5.任何情况下，不得站在激光光束射线位置和透镜位置上；6.不得将手臂伸进激光光束射线范围内；7.操作人员和其他人员应保持合适的距离，防止受伤；8.操作过程中，如出现任何异常情况，应立即停机，检查排除后方可继续操作。

二、保养规程2.1 安全保养2.1.1 设备清洁设备表面应保持清洁，切勿长时间堆积灰尘和污垢。

在清洁设备时，应该关闭电源，用软布擦拭，并使用专用的清洁剂。

激光打孔机操作规程一、激光打孔机的基本原理介绍激光打孔机是一种利用激光束进行打孔加工的设备。

通过高能激光束对材料表面进行瞬时烧蚀，从而实现对材料的精准加工。

激光打孔机广泛应用于电子、汽车、航空航天等领域，具有精度高、效率快、操作简单等优点。

二、激光打孔机的安全操作规范1. 操作人员需穿戴好防护装备，包括激光防护眼镜、防护服等；2. 在操作激光打孔机前，需了解设备的基本结构和工作原理，严禁未经培训的人员擅自操作；3. 操作过程中严禁将手部或其他物体伸入激光束范围内，以免触及高温激光束导致伤害；4. 禁止在设备工作时随意更改参数设置，必须按照规范操作；5. 操作人员应保持工作环境整洁，及时清理设备周围杂物，确保安全生产。

三、激光打孔机的操作步骤1. 打开电源，启动激光打孔机，等待设备自检完成后进入操作界面；2. 选择合适的打孔模式和参数设置，确保打孔质量；3. 将待加工材料固定在工作台上，并调整好位置，以保证激光束的照射精度；4. 确认一切准备就绪后，按下启动按钮，开始自动打孔加工；5. 在打孔过程中，严格监控设备运行情况，如有异常及时停机处理；6. 完成打孔任务后，关闭设备电源，并进行设备清洁和维护工作。

四、激光打孔机的日常维护1. 定期对设备进行清洁，保持设备表面干净无尘；2. 检查设备运行状态，及时更换磨损的零部件，确保设备正常运行；3. 定期对设备进行润滑保养，延长设备使用寿命；4. 保持设备周围环境通风良好，防止设备过热损坏。

五、激光打孔机的故障排除1. 在操作过程中如遇设备故障，应立即停机处理，避免二次损坏；2. 根据设备故障代码和报警信息，寻找故障原因，并采取相应措施排除故障；3. 如无法解决的故障情况，应及时联系设备厂家或专业维修人员进行处理。

六、激光打孔机的注意事项1. 激光打孔机属于高精密设备，严禁擅自拆卸或更改设备结构；2. 在操作过程中不得离开设备现场，确保设备正常运行；3. 长时间不使用设备时，应断开电源，避免长时间待机造成设备损坏；4. 如有其他特殊情况需要处理，应在专业人员指导下操作。

激光打孔机安全操作及保养规程激光打孔机是一种高科技的机器，它可以通过激光切割来打孔，用途十分广泛。

然而，由于它与激光辐射相关，所以在使用过程中应该特别注意安全问题。

此外，定期保养也是保证机器正常运转的必要手段，在本文档中我们将详细介绍激光打孔机的安全操作及保养规程。

一、安全操作1. 安全环境设置在使用激光打孔机之前，首先要保证机器所处的环境安全，并且该环境应该符合以下标准：•环境干净，没有任何易燃易爆物品；•地面平整，干燥，并且可以承受机器的重量；•通风良好，远离其他人员和动物；•室内应有防护措施，避免激光辐射对人体产生危害。

2. 机器操作在操作机器的过程中，一定要注意以下几点：•学会正确的操作方法，并在实践中熟练掌握；•在机器使用过程中，要保持集中注意力；•在切割过程中，不要将手伸入机器内部；•切割完毕后，及时关闭机器的电源按钮。

3. 激光辐射的防护虽然激光打孔机的功用十分强大，但是它的激光辐射对人体健康有潜在的危害。

因此，在使用打孔机的时候，我们要做好防护工作：•戴上适当的护目镜来减少激光辐射对眼睛的影响；•在使用激光打孔机的时候，需要穿上适当的防护服，以保障人体皮肤不受到辐射。

4. 紧急事故处理在日常使用中，如果发生紧急事故，一定要立即切断电源，并采取以下操作进行处理：•首先，检查事故是否已经导致人员或机器损伤；•其次，尝试清理事故现场，并确保没有残余的危险物品存在；•最后，对机器进行仔细检查，并排除故障。

二、保养规程1. 懂得正确使用机器在保养激光打孔机的时候，首先应该懂得正确使用机器，遵守操作规程，减少机器的磨损和故障几率。

2. 定期清洁机器清洁是激光打孔机保养的关键步骤，定期清洁机器可以减轻磨损和污染，延长机器的使用寿命。

具体清洁步骤如下：•停止机器运行，并拔掉插头；•用干净的棉布或者刷子清理机器表面；•使用吸尘器清除机器内部尘土；•用专门的器材，清洁机器的激光头。

3. 更换机器配件当机器的零配件出现故障或损耗时，我们需要进行及时更换，以提高机器的性能和使用效果。

医用激光设备使用说明书使用说明书一、概述本使用说明书旨在对医用激光设备的正确使用进行详细说明，以确保用户能够正确操作设备并获得安全有效的治疗效果。

请用户在使用前仔细阅读本说明书，并按照指导进行操作。

二、设备介绍1. 设备名称：医用激光设备2. 型号：XXXX3. 适用范围：本设备适用于医疗机构进行激光治疗，包括但不限于皮肤病、美容、眼科等领域。

4. 技术参数：详细的技术参数请参考附录。

三、安全注意事项1. 本设备仅限医疗机构专业人员操作，且需遵守相关法律法规以及医疗行业的伦理规范。

2. 激光设备具有辐射性，请使用者佩戴相应的个人保护装备，包括护目镜、手套等。

3. 不得将设备用于非医疗目的，且不得将设备交给未经培训的人员操作。

4. 在使用设备前，请确保设备的工作环境符合相关安全要求，如操作台面干净整洁、设备插座接地良好等。

5. 操作设备前，请确保设备和操作区域无燃烧性气体或易燃物。

6. 请勿将手指或其他物体放入设备的激光出射窗。

7. 使用完毕后，请及时关闭设备电源并进行清洁和维护。

四、操作步骤1. 准备工作1.1 确保设备处于稳定的工作环境，电源插座接地良好。

1.2 检查设备是否处于正常工作状态，如灯光、显示屏等。

1.3 穿戴个人保护装备。

2. 操作流程2.1 打开设备电源，并进行自检。

2.2 调整相关参数，如激光强度、照射时间等，根据具体治疗需求进行设置。

2.3 检查治疗区域是否清洁并进行消毒处理。

2.4 将激光设备对准治疗区域，并按下治疗按钮，开始治疗程序。

2.5 治疗过程中，注意观察患者的状态，如有异常情况应立即停止治疗并进行处理。

五、维护保养1. 每日清洁1.1 关闭设备电源，并拔掉电源插头。

1.2 用软布蘸取少量清洁剂，轻擦设备外壳及操作面板，注意避免进入水或清洁剂。

1.3 使用干布擦干设备并放置于干燥通风处。

2. 定期维护2.1 按照厂商建议的周期进行设备维护，包括更换耗材、清洁光学元件等。

编号：激光打孔机安全操作规程操作规程1、卷绕1.1 打开卷绕系统电源开关。

1.2 打开压缩空气。

2、激光发生器2.1 开冷却水。

2.2 打开DC020电源开关。

2.3 打开DC020控制面板上电源部分“|”按钮，接通电源。

2.4 根据屏幕提示，点按DC020控制面板上HV部分“|”按钮，接通高压。

2.5 显示“0W”时，连击两次操作面板左下角的绿色按钮，产生激光光线。

2.6 按下打开按钮，接通激光。

注意：如果卷绕部分在较长一段时间内不用，应当暂时关闭激光。

3、关机操作1、激光发生器1.1 按下“闭合”部分的-*按钮，关闭激光光线。

1.2 按下操作面板左下角的红色按钮，关闭激光。

1.3 按下“HV”部分的“O”按钮，关闭高压。

1.4 按下电源部分的“O”按钮，关闭电源。

1.5 把主电源开关旋转到“OFF”位置。

1.6 关闭冷却水。

1.7 关闭压缩空气。

2、卷绕机2.1把主电源开关旋转到“OFF”位置。

安全规程1、非专业技术人员严禁操作机器。

2、操作者每天工作前要认真做好开机前的相关检查工作。

3、要严格按照开、关机步骤进行设备操作。

4、严禁用裸眼近距离观看激光光线，以防灼伤眼睛。

5、开机时，必须关好防护门、防护罩。

6、装卸分切刀时，要小心仔细，防止手被割伤。

7、正常工作期间，如需调整透镜L2的聚焦状况，必须戴好防护眼睛，以防灼伤眼睛。

8、激光光路检查调试时，必须做到以下几点：8.1 两人配合工作。

8.2 在测试状态或低功率（300W左右）状态下进行作业，并戴好防护眼睛。

8.3 确保周围没有人物，防止光线折、反射引起事故，必要时要使用防护隔离板。

8.4 无论激光处于何种状态，需要触经激光光束路径时，都要先用探试纸进行探测，确保安全时，方可继续进行作业。

8.5 注意身体的任何部位是否处在光束传播路径内。

9、更换多棱镜9.1 生产需要更换多棱镜时，必须确保激光已经关闭，同时在激光发生器控制面板上挂上安全牌，然后方可进行作业；完毕后，取下安全牌。

激光设备使用说明书尊敬的用户：感谢您购买我们的激光设备。

为了确保您的使用安全和设备的正常运行，请您在使用前仔细阅读本使用说明书，并按照操作步骤进行操作。

同时，我们也会为您提供一些关于设备安全使用和维护的建议，希望能够帮助您更好地使用和保养您的设备。

一、设备概述本设备是一种激光产品，广泛应用于建筑、医疗、工业等行业。

它具有高能密度、高单色性和高指向性等特点，能够在工作过程中产生强大的激光束。

为了确保您和他人的安全，您必须严格按照我们提供的操作指南进行操作。

二、安全警告1. 请将设备放置在通风良好的环境中，远离易燃物品。

2. 在操作设备期间，请戴上防护眼镜，以避免激光对眼睛造成伤害。

3. 不要将激光直接对准人体或动物，以免对其造成伤害。

4. 当设备长时间不使用时，请将其断电，并拔下电源插头。

5. 请勿随意拆卸设备，避免对内部元件造成损坏。

三、使用步骤1. 确保设备已经连接到电源，并且插头已经牢固连接。

2. 打开设备的电源开关，等待设备自检完成。

3. 配置您需要的工作模式和参数，通过控制面板进行设置。

4. 在开始工作之前，请确保您已经戴上防护眼镜。

5. 按下设备上的启动按钮，设备将会开始工作。

6. 在使用过程中，注意观察设备的工作状态，一旦发现异常情况，请立即停止使用。

7. 工作完成后，按下设备上的关闭按钮，断开设备与电源的连接。

四、设备维护1. 定期清洁设备的外部表面，避免灰尘或杂物进入设备内部。

2. 避免将液体或其他物质溅入设备内部，以免对内部元件造成腐蚀或损坏。

3. 如发现设备故障或异常情况，请及时联系客服人员进行维修和处理。

4. 在设备长时间不使用时，请将其放置在干燥、阴凉的地方，并拆下电源插头。

五、售后服务如果您在使用过程中遇到任何问题或对设备有任何疑问，可随时联系我们的客服人员。

我们会提供专业的技术支持和解决方案，确保您的问题得到及时解决。

六、免责声明1. 本使用说明书只适用于本设备，不适用于其他型号或厂家的激光设备。

第28卷第6期1998年11月东 南 大 学 学 报JO UR NAL OF SOU T HEA ST UN IV ERSIT Y Vol 28No 6Nov.1998控释片剂激光打孔机的研制赵炎生1 王长芳2 夏 毅2 屠锡德1(1中国药科大学,南京210009)(2地质矿产部南京综合岩矿测试中心,南京210018)收稿日期:1998-05-20,修改稿收到日期:1998-07-27.摘 要 报道一种利用激光束在控释片剂上产生预定释药小孔的激光打孔机.仪器步进式工作,由伺服传动系统联动控制激光脉冲通断与片剂的传送.从而使片剂的储料、输送、定位、打孔、出料程序自动化进行.打孔速率1~2片/s,孔径范围 0 1~1 0mm.经过对盐酸普鲁卡因胺渗透泵片与盐酸维拉帕米渗透泵片的打孔应用,证明仪器能满足科研与小批量生产要求.关键词 激光打孔;渗透泵控释片;研制中图法分类号 T N2491 激光打孔工作原理根据控释片剂包衣材料 纤维素衍生物等是非金属低反射率的有机化工材料,对特定波长的激光有良好的光吸收性能的特点,同时根据打孔直径范围在 0.1~1.0mm 的要求,我们选用了CO 2激光器.激光束聚焦在片剂包衣材料表面,在瞬间会产生极高的温度,使包衣材料表面汽化蒸发,汽化的物质高速喷射出,同时产生很大的反作用力,整个过程相当于局部微型爆炸,于是在包衣的表面便形成了小孔[1].在片剂上打出一个直径为d 、深度为h 的孔,则所需CO 2激光脉冲能量E 应为E =14 d 2hL p (1)式中,L p 是材料的单位体积破坏比能,J/cm 3.其孔径d 和孔深h 可用以下2式估算:d =23E (L B +2L m)ar 1/3(2) h =3E tan 2 (L B +2L m)si d,1/3(3)其中,E 是激光脉冲能量,J;L B 是材料汽化热比能,J/cm 3;L m 是材料的熔化热比能,J/cm 3; 是光束进入材料表面时的发散半角,rad.按计算若打出 1m m 孔径,需数十mJ 能量.激光打孔是在极短的时间内完成的,孔的形成是包衣材料在高功率密度激光束的照射下,产生的一系列热物理现象相互作用的结果,实际打孔与公式计算仍有些差别,需作适当调整,使之符合孔径要求.2 打孔机结构组成和工作过程激光打孔机由CO 2激光器、脉冲控制器、激光聚集与观察系统、水冷装置、电源部分、伺服传动机构、片剂输送定位盘和出料系统组成.激光打孔机的主要工作过程是:激光器发出的激光经激光脉冲和能量控制器变为有一定脉冲宽度与能量的序列脉冲激光,经激光转向聚焦在需打孔的片剂上,调整脉冲控制器的通光孔径,可以获得不同孔径的释药小孔.光学显微系统随时观察打孔质量,从而及时调整有关参数.在伺服传动系统的联动控制下,片剂输送盘沿圆周步进运动,输送盘的启停与激光脉冲的断通严格同步,从而保证了打孔的精度.整个过程,送料、定位、打孔、出料全部自动地进行.2 1 二氧化碳激光器和电源表1 50min 内激光输出的功率漂移 W时间/min 工作电流/mA 2420101037.434.518.22037.234.417.53036.935.018 04037.534.817.05037.534.518 06037.235.017.8输出平均值37.334.717.8输出相对误差<1%<1%<2%激光功率输出0~35W 连续可调;激光束发散角小(2mrad);输出功率稳定性见表1.在交流稳压电源220V 条件下测定,激光功率计:LP101(全华激光器件公司,北京计量科学研究所标定).为了提高激光脉冲功率,采用逆变式脉冲电源,重复频率达到1kHz,从而改善了打孔的质量.脉冲电源基本原理是将交流电变为直流电,通过振荡调制放大,形成kHz 级的脉冲讯号去推动逆变器,逆变器产生同样频率的脉冲高压至CO 2激光器,使连续激光形成脉冲激光.激光输出功率长期稳定性小于10%.2.2 激光脉冲和能量控制器为了更好地控制脉冲时间和能量,我们使用一个固定光栏和一个移动光栏构成了激光脉冲和能量控制器,见图1.图1激光脉冲能量控制器框图激光脉冲滑块凸轮激光移动光栏固定光栏2个光栏通光孔中心高度一致,且与激光束同轴.移动光栏位于激光器与固定光栏之间,起到一个斩波的作用,也起到能量控制的作用.移动光栏通过一沿导轨运动的滑块与凸轮相连,凸轮旋转推动滑块,滑块带动移动光栏前后移动,当移动光栏通光孔径与激光束一致的瞬间,激光束通过打孔.光栏孔径大小可以更换,以获得不同的激光脉冲宽度和能量,达到打不同孔径的要求.通过2种光栏联合使用,从而使激光脉冲时间从70~210 s 可调,激光输出能量从20~120m J 可调.片剂孔径与控制器光栏孔径的关系曲线见图2.51第6期 赵炎生等:控释片剂激光打孔机的研制图2 片剂孔径与控制器光栏孔径关系曲线图 移动光栏孔径为 2.5mm 移动光栏孔径为 2.0mm2.3 光学系统为满足打不同孔径( 0.1~ 1.0m m)的要求,系统需对10.6 m 远红外激光聚焦,前者用于转向,后者用于转向聚焦.球面反射镜焦距为70~80m m,常用70mm.调整2、3位置可以使聚焦光斑适合于打孔.观察系统采用无限筒长显微系统观察,见图3.2.4 伺服传动机构该机构首先对电机转速按预定的速比减速,再由同样齿数的链轮分别带动片剂盘旋转的棘齿、棘轮和控制激光脉冲的阿基米德螺旋线凸轮,从而实现片剂输送盘图3 光学系统图1 CO 2激光器;2和3 平面反射镜;4 球面反射镜;5 聚光照明;6 物镜;7 筒镜;8 半五角棱镜;9 目镜启停与激光脉冲断通严格同步.3 应 用激光打孔机对数万片盐酸普鲁卡因胺渗透泵片[2]与盐酸维拉帕米渗透泵片[3]进行打孔,孔径误差均小于5%,孔径边缘光滑、整齐、无污染,符合科研和小批量生产的需要.控稀片剂照片见图4.3 1 盐酸普鲁卡因胺控释片盐酸普鲁卡因胺(procainamide hydrochloride PAHCl)渗透泵控释片,片剂直径 7mm,打孔孔径为 0.5mm, 0.6mm ,包衣膜厚为80 m,120 m 经12名健康受试者服用溶液剂A(800mg),B(1500mg ),C(1500mg)2种缓释片.测定血药浓度较普通片波动小,维持时间长,达到控制释放的目的.结果见图 5.图4 3种不同孔径的控稀片剂照片3 2 盐酸维位帕米控释片盐酸维位帕米(verapamil hydrochloride,VerHCl)渗透泵控释片,片剂直径 7m m, 8mm,激光打孔孔径 0.5nm, 0.8nm ,包衣厚度80 m,100 m,120 m.包衣膜厚度与打孔孔径大小对释放度影响见表2.表2 包衣厚度和孔径大小对释放速率的影响(%)孔径/mm厚 度/ m 时间/h 123456780.869.3 5.1 3.4 3.015.28 3.923.25 3.030.40 5.4139.59 7.342.15 5.9847.74 3.0854.20 1.8743.8 3.410.08 2.4823.53 3.236.61 3.653.2 9.856.35 1.262.12 3.866.91 3.376.5 4.30.50.869.3 5.1 4.89 2.2513.4 3.621.7 5.327.42 5.831.86 5.63.4 3.015.28 3.923.25 3.030.40 5.4139.58 7.352东南大学学报第28卷图5 PA HCl 平均浓度 时间曲线图 溶液(A); 渗透泵片(B); 缓释片(荷兰)(C)可见衣膜厚度对释放度影响较大,而孔径大小影响不大.该渗透泵片经受试者服用,测定血浆中药物浓度,表明该片日服1次,血药浓度平稳,能维持24h 内有效(50mg /L).4 讨 论本文介绍的控释片剂激光打孔机,仪器性能稳定,达到预期效果,可以进行小批量生产.但是这台仪器毕竟是国内第1台控释片剂激光打孔机,若大批量生产控释片剂,仪器性能还需进一步提高和完善,如打孔速度可以加快,达10次/s 以上,可以正反面识别打孔或同时两面打孔等.对孔径为 200 m 以下的打孔,还需进一步提高激光功率.随着我国渗透泵控释片剂的发展,激光打孔机将以其独特的作用,必然成为控释片剂科研、生产中必不可少的重要设备.本打孔机的研制得到南京药物研究所郭建兰研究员、南京药科大学毛凤斐教授、朱亚萍付教授的大力帮助和支持,在此深表感谢.参考文献1 刘东华.激光打孔机.激光杂志,1992,13(3):151~1552 朱亚萍,毛凤斐,屠锡德.盐酸普鲁卡因胺渗透泵片剂的研究.药学学报,1988,23(11):850~8563 郭建兰,经广伟,曹德善.盐酸维拉帕米渗透泵片溶出度与人体生物利用度研究.药学学报,1993,28(9):714~720Study of a Laser Machine to Make Hole in Control TabletZhao Yansheng 1 Wang Changfang 2 Xia Yi 2 T u Xide 1(1China Pharmaceutical University,Nanjing 210009)(2Nanjing Laboratory of Rock and M ineral Research M inistry of Geology and M ineral Resources,Nanjing 210018)Abstract: This paper reports the study of laser holing machine using laser beam to make an or-i fice for desig ned diameter on a control tablet.This machine works steppedly,the on or off of laser pulse and the transmission of tablets are controlled by a servo machine linking system.So the stor -ing,transm ission,locating ,holing and outputing of tablets can be operated automatically.The speed is 1-2pcs per second,the diameter of orifice can be controlled in the rang e of 0.1-1.0mm.In the application of drilling holes in the procainam ide hydrochloride and verapamil hy -drochloride osmotic pump tablet,it is proved that the m achine can satisfy the requirement of studying and producing control tablet in a sm all batch.Key words: laser holing;osmotic pump tablet;development 53第6期 赵炎生等:控释片剂激光打孔机的研制。
